Hans Grohe Raindance Select Showerpipe 27112001 Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
100°F
Raindance Select Showerpipe
27112001 / 27112401

2
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Flow rate (max.)
showerhead 2.5 GPM(9.5 L/min)
handshower 2.5 GPM (9.5 L/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
English
Installation Considerations
 Inspect the showerpipe for shipping
damage before installation. Claims
for shipping damage made after the
showerpipe is installed will not be honored.
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• This showerpipe requires showerpipe rough
16181181(not included).
• Protection against backflow is provided by check
valves.
• Do not install this showerpipe in a steam shower.
• Make sure that the wall is strong enough to support
the showerpipe. The wall must be reinforced at the
mounting points. The area where the top mounting
piece is to be installed must be flat and free of
protruding grout joints, etc.
• The enclosed screws and anchors are suitable for
a solid surface wall. For other wall constructions,
select mounting hardware and reinforcement
suitable for that specific construction.
• This showerpipe is for use with shower heads rated
at 1.5 GPM (5.7 l/min) or higher.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F (49°C). In Massachusetts, the
maximum output temperature can be no higher than
112°F (44°C).
 This showerpipe must not be used as a grab
bar. If a grab bar is required, install one
separately.
 The shower arm is intended to hold the
showerhead only. Do not use it to hold
other objects.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale
pomme de douche 2.5 GPM (9.5 L/min)
douchette 2.5 GPM (9.5 L/min)
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour l’installation
 Avant son montage, s'assurer que le
produit n'a subi aucun dommage pendant
le transport. Après le montage, tout
dommage de transport ou de surface ne
pourra pas être reconnu.
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Ce dispositif requiert une pièce intérieure 16181181
(non compris).
• La protection contre le retour d’eau est fournie par
clapets de non-retour.
• Le produit n'est pas prévu pour une utilisation en
liaison avec un bain à vapeur
• Lors du montage du produit par un ouvrier qualifié,
il faut faire attention à ce que la surface de fixation
soit plane sur toute son étendue (aucun dépassement
de joint ni de carrelage), que la construction de
la paroi soit adaptée à l‘installation du produit et
surtout ne présente aucun point faible.
• Les vis et les chevilles fournies sont uniquement
apropriées au béton. Pour les autres constructions,
il faudra tenir compte des préconisations du
fabriquant de cheville.
• Ce produit devrait être seulement utilisé avec
les pommes de douche évaluées à 1.5 GPM
(5.7 L/min) ou plus.
• Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet de
douche ne doit pas excéder 120°F (49°C). Au
Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder 112°F
(44°C).
 Le produit ne doit pas servir de poignée.
Monter pour cela une poignée séparée
 Le bras de douche n'est conçu que pour
tenir la pomme de douche et ne doit pas
servir à la suspension d'autres objets !
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo
ducha cabezal 2.5 GPM (9.5 L/min)
teleducha 2.5 GPM (9.5 L/min)
* Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
 Antes del montaje se debe examinarse
el producto contra daños de transporte.
Después de la instalación so se reconoce
ningún daño de transporte o de superficie.
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• La unidad requiere una pieza interior de válvula
16181181 (no incluida).
• La protección contra flujo inverso se proporciona
mediante válvulas de retención.
• ¡El producto no ha sido diseñado para uso en
conexión con un baño de vapor!
• En el momento del montaje del producto por parte
de personal especializado y cualificado se deberá
prestar una atención especial a que la superficie
de fijación en toda el área de la fijación sea plana
(sin juntas que sobresalen ni azulejos desplazados),
que la estructura de la pared sea adecuada para
un montaje del producto y que, ante todo, no
presente puntos débiles.
• Los tornillos y los anclajes adjuntos son sólo
apropiados para hormigón. En el caso de otras
estructuras murales se deberán considerar las
indicaciones del fabricante de los anclajes.
• Este producto debe ser utilizado sólo con alcachofas
de la ducha valoradas en 1.5 GPM (5.7 L/min) o
más.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts, la
máxima temperatura de salida de la válvula de la
ducha no debe exceder los 112°F (44°C).
 El producto no debe ser utilizado como un
elemento de sujeción. Debe montarse un
elemento de sujeción separado.
 El brazo de ducha solo está previsto para
soportar la ducha cabezal y no debe
cargarse con otros objetos!
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de ser necesario solicitar piezas bajo garantía.

5
Tools Required / Outiles Utiles / Herramientas Útiles
Raindance Select Showerpipe
27112001 / 27112401
18⅞"
15¼"
7½"
⅞"
4"
2⅛"
1"
1⅝"
5⅛"
2⅞"
5⅛"
26°
26°
2½"
1¾"
5⅞" 8"
G½
11¹³⁄₁₆"
1⅝"
1½"
4¾"
14⅛"
38¼"
42"
33½"
G½
27 mm
9 mm
3 mm
5 mm
27 mm ¼"/6 mm

6
Installation Suggestion / Suggestion d'installation / Sugerencia para la instalación
42"
min. 1⅝"
min. 86⅞"
43¼"
16181181
5⅞"
The installation dimensions shown in this installation
instruction are ideal for people of approximately 6' in
height. The dimensions can be changed if required.
In this case, the minimum ceiling height of 86⅞" from
the standing surface, and all other measurements,
must be changed.
Les dimensions d‘ installation données dans la notice
de montage sont idéales pour une personne de
1800 mm de hauteur et doivent être ajustées selon
le besoin. A ce sujet il faut tenir compte, pour un
changement de hauteur, que la côte minimum donnée
de 86⅞" (2206 mm) à partir de la base du receveur
change et la modification du montage sera à prendre
en considération.
Las medidas indicadas en las instrucciones de montaje
resultan ideales para personas de 1800 mm de altura,
por lo que deberán ajustarse siempre que sea necesa-
rio. En este sentido, es importante tener en cuenta que,
en caso de modificación de la altura de montaje, será
necesario respetar el requisito de 86⅞" (2206 mm)
de altura mínima desde la base de la ducha y obser-
var las medidas de conexión.
Español
English
Français

7
English Français Español
The showerpipe must be installed
with showerpipe rough set
16181181 (not included).
To insure correct operation
of the thermostatic mixing
valve, the hot supply must
be on the left and the cold
supply must be on the right.
Turn the water off at the main.
Remove the spacing jig, nuts, and
plugs.
Le showerpipe doit être installé
avec l’ensemble de pièce intérieure
pour tuyau de douche 16181181
(non compris).
Pour vous assurer que le
mélangeur thermostatique
fonctionne correctement,
installez la conduite d’eau
chaude à gauche et la con-
duite d’eau froide à droite.
Fermez l'eau à la valve principale.
Retirez le gabarit d’espacement,
les écrous et les bouchons.
El showerpipe debe ser instalado
con un juego de piezas interiores
del tubo de ducha 16181181 (no
incluido).
Para que la válvula mezcla-
dora termostática funcione
correctamente, el suminis-
tro de agua caliente debe
estar a la izquierda y el de
agua fría a la derecha.
Cierre el paso del agua en la
entrada del suministro.
Retire la plantilla espaciadora, las
tuercas y los tapones.

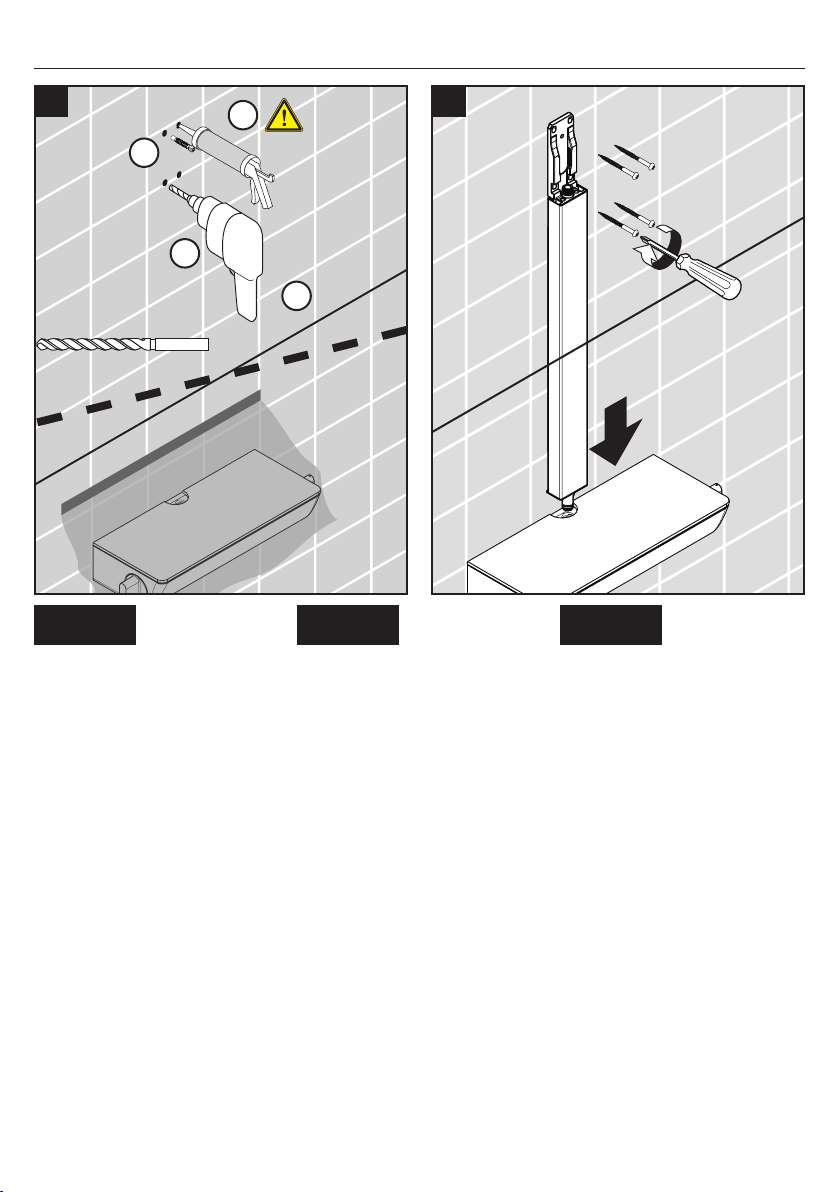

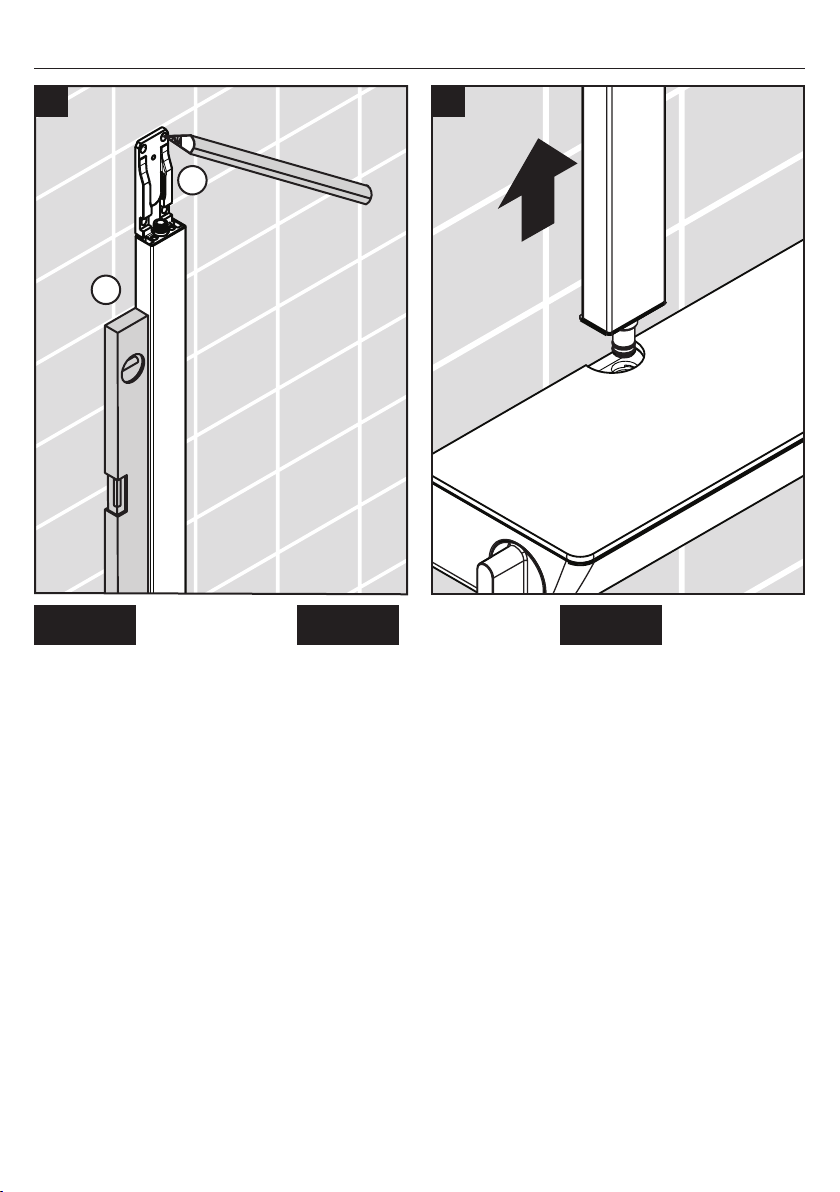

Installation / Installation / Instalación

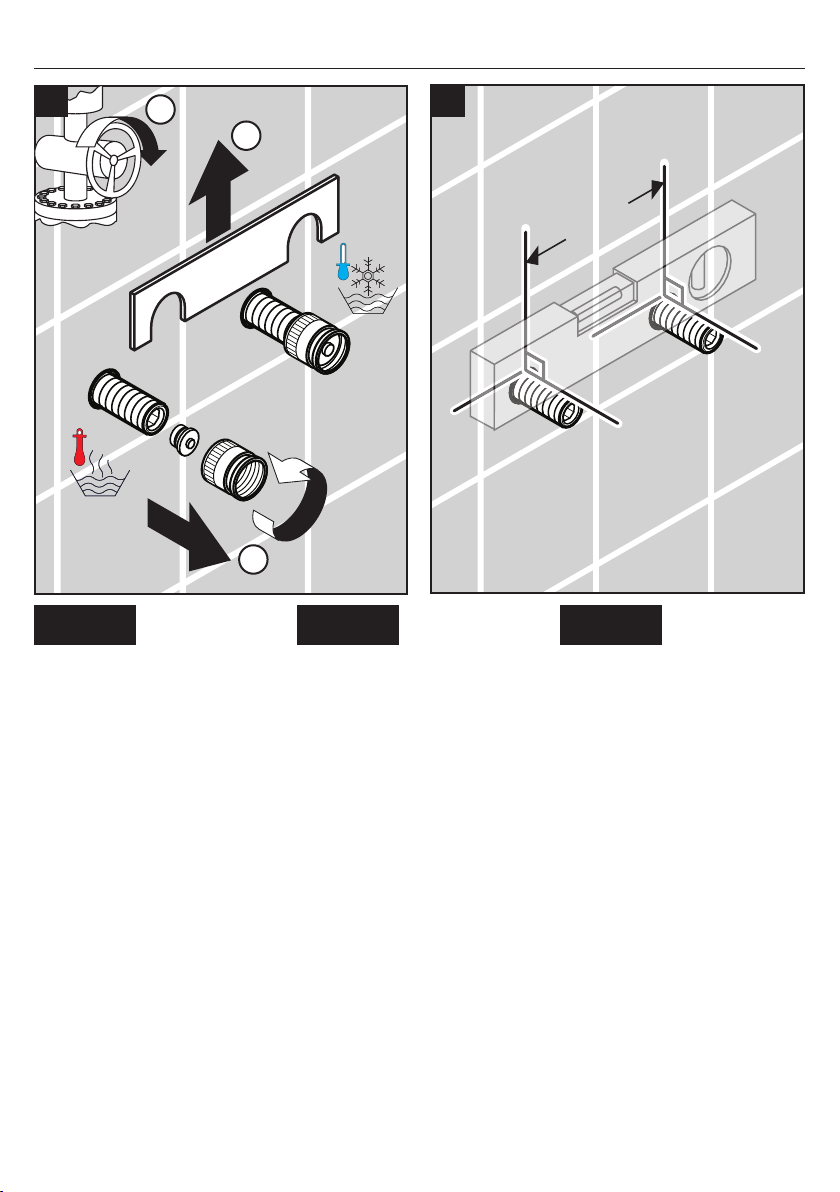

Confirm that the nipples are level
in all planes and are parallel to
each other.
Assurez-vous que les raccords
filetés sont au niveau sur tous
les plans et installés de manière
parallèle.
Confirme que los niples estén
nivelados en todos los planos y
paralelos entre sí.
5⅞"
(150 mm)
1
2
3
1 2

8
English Français Español
Mark a point on each nipple ⅝"
from the surface of the finished
wall
Carefully cut the nipple at this
point.
Faites une marque sur chaque
raccord fileté à ⅝ po de la surface
du mur fini.
Coupez soigneusement le raccord
fileté sur cette marque.
Marque un punto en cada niple
de ⅝" desde la superficie de la
pared terminada.
Corte cuidadosamente el niple en
este punto.

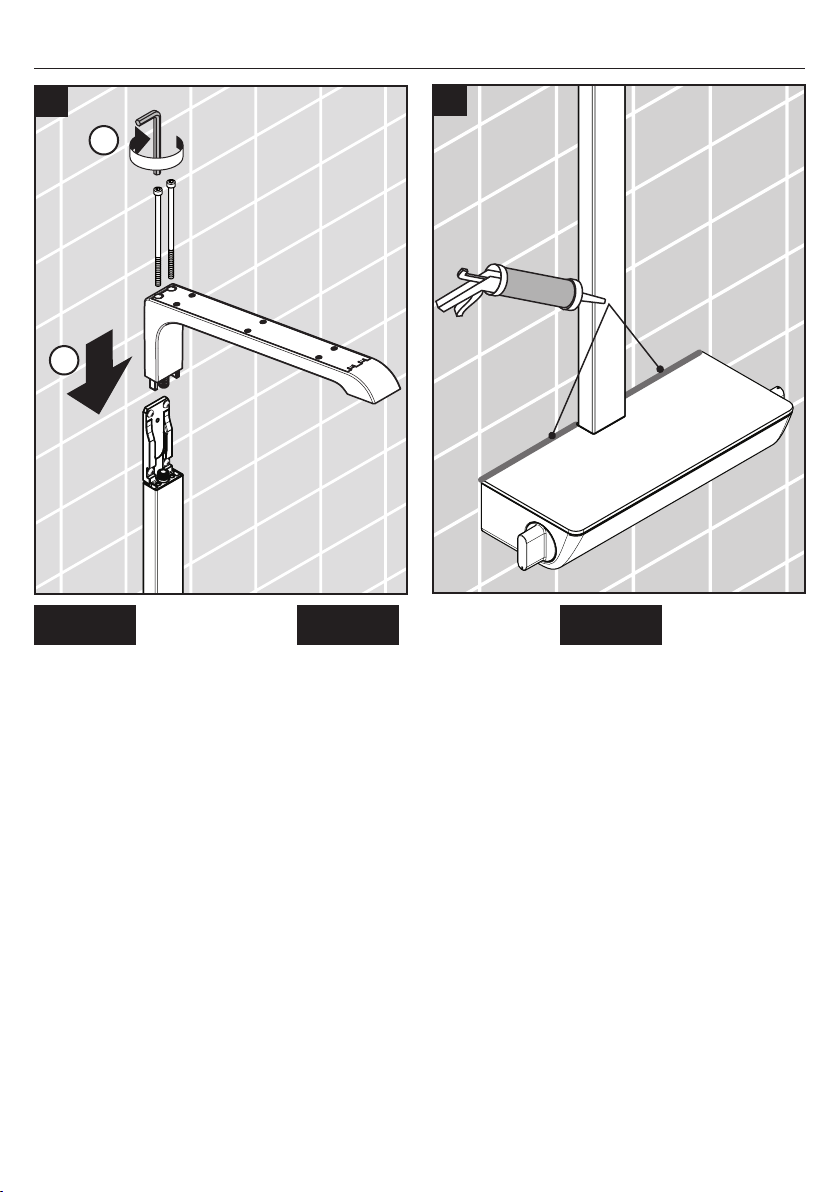

Seal the wall around the nipples
with waterproof sealant.
Flush the hot and cold supplies
thoroughly
Scellez le mur autour des rac-
cords filetés à l'aide d'un agent
d’étanchéité.
Rincez bien les conduites
d’alimentation d’eau chaude et
d’eau froide.
Selle la pared alrededor de los ni-
ples con un sellador impermeable.
Lave a fondo los suministros frío y
caliente
¾" (20 mm)
1 2
Silicone
1
2
3 4
⅝"

9
English Français Español
Wrap the nipples with plumbers'
tape.
Install the adapters.
The adapters should extend 1½"
outside the surface of the finished
wall.
Enveloppez les raccords filetés
avec du ruban de plombier.
Installez les adaptateurs.
Les adaptateurs doivent dépasser
de 1½ po de la surface du mur
fini.
Envuelva los niples con cinta de
plomero.
Instale los adaptadores.
Los adaptadores deben sobresalir
1½" de la superficie de la pared
terminada.
Use the spacing jig to confirm that
the adapters are positioned cor-
rectly and are level.
Utilisez le gabarit d’espacement
pour vous assurer que les adapta-
teurs sont positionnés correctement
et au niveau.
Use la plantilla espaciadora para
confirmar que los adaptadores
estén bien colocados y nivelados.
3
1½"
1
2
27 mm
5 6

10
English Français Español
Lightly lubricate the adapter o-rings
using white plumber's grease.
Install the mixer.
Tighten the screws
Lubrifiez légèrement les joints sur
l’adapteur en utilisant de la graisse
de plomberie blanche.
Installez le mélangeur
thermostatique.
Serrez les vis.
Lubrique levemente las juntas del
adaptador con grasa blanca para
plomería.
Instale la mezcladora termostática.
Apriete los tornillos.
Lubricate the bottom riser o-ring.
Install the riser on the mixer.
Lubrifiez légèrement les joints sur le
tuyau en utilisant de la graisse de
plomberie blanche.
Installez la tuyau sur le mélangeur.
Lubrifiez ligeramente las juntas
sobre el tubo con grasa blanca
para plomería.
Instale tubo sobre el mezclador.
2
3
1
1
2
3 mm
2.2 ft-lb
3 Nm
7 8

11
English Français Español
Make sure that the riser is level.
Mark the positions of the screw
holes.
Veillez à ce que la tuyau soit au
niveau.
Marquez les positions des quatre
trous de vissage.
Verifique que el tubo quede
nivelada..
Marque las posiciones de los
orificios para tornillos.
Remove the riser. Enlevez la tuyau. Quite el tubo.
1
2
109

12
English Français Español
Protect the mixer with a plastic
sheet.
Hold the handshower holder
against the wall at the desired
location.
Protégez le mélangeur qui utilise
une feuille en plastique.
Placez le support de douchette sur
la surface de montage.
Proteja el mezclador que utiliza
una hoja de plástico.
Coloque el soporte de la ducha
cabezal sobre la superficie de
montaje.
Mark the positions of the screws.
Drill the holes.
Marquez les positions des deux
trous de vissage.
Percez les trous.
Marque las posiciones de los
orificios para tornillos.
Perfore los orificios para tornillos.
¼"/6 mm
11 12
1
2

13
English Français Español
Install the anchors.
Seal the wall around the anchors
using waterproof sealant.
Failure to seal the wall may
result in water damage.
Installez les chevilles.
Scellez le mur autour des chevilles
à l'aide d'un agent d'étanchéité.
Si le mur n’est pas scel-
lé, l’eau pourrait éven-
tuellement causer des
dommages.
Instale los pernos de anclaje.
Selle la pared alrededor de los
pernos de anclaje con un sellador
impermeable.
Si no se sella la pared,
pueden producirse daños
por acción del agua.
Install the handshower holder. Installez le support de douchette. Instale el soporte de douchette.
2
1
2
1
13 14

14
English Français Español
Perfore los orificios para tornillos.
Instale los pernos de anclaje.
Selle la pared alrededor de los
pernos de anclaje con un sellador
impermeable.
Si no se sella la pared,
pueden producirse daños
por acción del agua.
Percez les trous pour la pièce de
montage.
Installez les chevilles.
Scellez le mur autour des chevilles
à l'aide d'un agent d'étanchéité.
Si le mur n’est pas scel-
lé, l’eau pourrait éven-
tuellement causer des
dommages.
Drill the screw holes for the show-
erpipe mounting piece.
Install the anchors.
Seal the wall around the anchors
using waterproof sealant.
Failure to seal the wall
may result in water
damage.
Install the riser on the mixer.
Install the screws.
Installez la tuyau sur le mélangeur
thermostatique.
Installez les vis.
Instale el tubo sobre el mezclador
thermostatique.
Instale los tornillos.
¼"/6 mm
4
2
3
1
15 16

15
English Français Español
Install the shower arm. Installez le bras de douche. Instale el brazo de ducha.
Seal the gap between the top of
the mixer and the wall.
Select a sealant that is safe for use
on glass.
Scellez le mur autour de la partie
supérieure du produit à l’aide d’un
agent d’étanchéité.
Chosez un agent d'étanchéité qui
est sûr pour l'usage sur le verre.
Selle la pared alrededor de
la parte superior del producto
con la ayuda de un agente de
impermeabilidad.
Seleccione un sellador que está a
salvo para uso en el vidrio.
5 mm
4.4 ft-lb /
6 Nm
17 18
2
1

16
English Français Español
Install the showerhead. Installez le pomme de douche. Instale la ducha cabezal.
Place the hose washer in the short
hose end connection.
Connect this end of the hose to the
mixer.
Place the screen washer in the
long hose end connection.
Install the handshower on this end
of the hose.
Rest the handshower in the holder.
Placez la rondelle de tuyau en
caoutchouc noir dans l’une des
extrémités du tuyau.
Vissez cette extrémité du tuyau à la
sortie pour douchette sur la valve.
Placez le tamis dans l’autre
extrémité du tuyau. Vissez cette
extrémité à la douchette.
Placez la douchette dans son
support.
Coloque la arandela de la
manguera en un extremo de esta.
Enrosque este extremo a la salida
de la ducha de mano.
Coloque la arandela de filtro en
el otro extremo y conéctelo a la
ducha de mano.
Coloque la ducha de mano en el
soporte.
2
1
17 mm
7.4 ft-lb /
10 Nm
2019

17
English Français Español
If the tile does not go all the way
up the wall, install tile spacer
#95960000 (not included).
Si les carreaux ne remontent
pas jusqu’au mur, installez
alors une entretoise de carrelage
n°95960000 (non compris).
Si el azulejo no llega hasta arriba
de la pared, instale un espaciador
#95960000 (no incluido).
Optional Installation / En Option / Opcional
95960000
16a

18

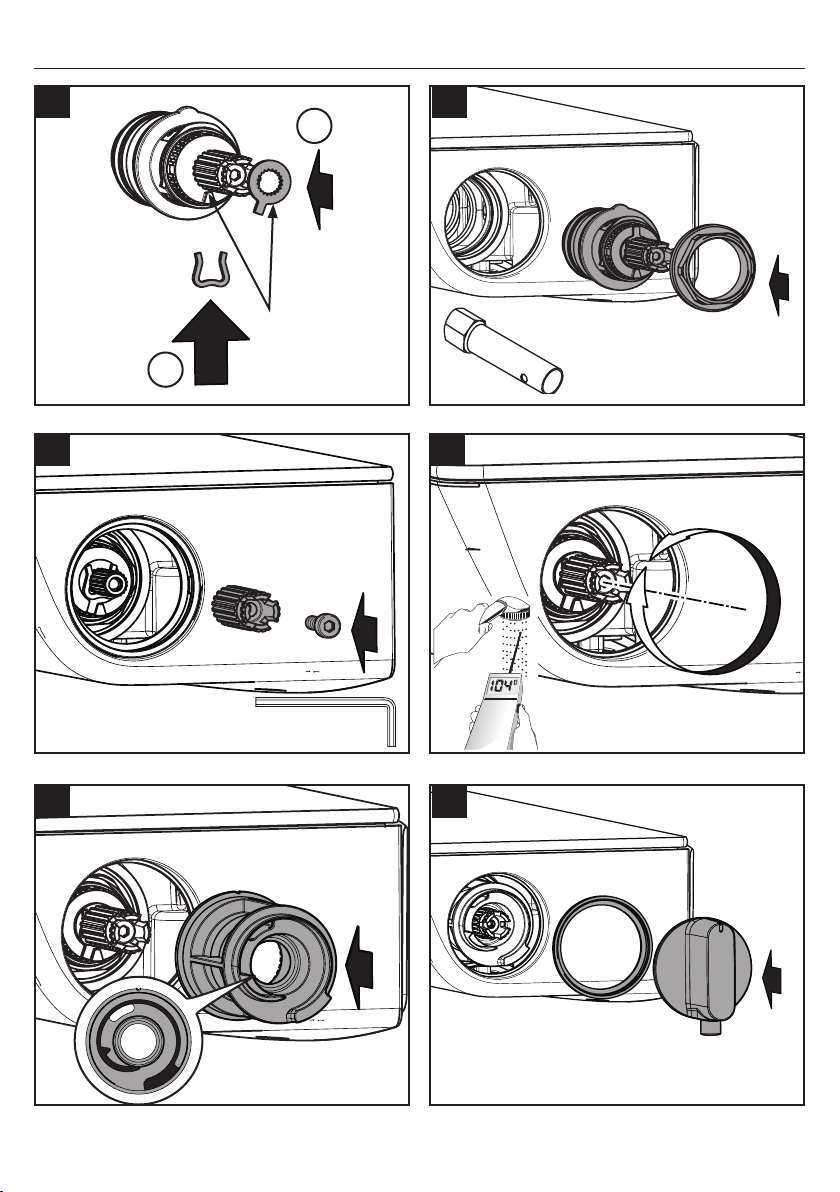

Set the High Temperature Limit Stop (optional) / Réglage de la butée limite d’eau
chaude (en option) / Ajuste el tope de límite de alta temperatura (opcional)
2
1
3 mm
27 mm
*
21
43
65

19
3 mm
1
2!27 mm
9 10
11 12
7 8

20
Replacement Parts / Pièces détachées / Repuestos
95957000
95772001
94074000
98199000
(17x2)
(29x3)
98282000
98913000
95771000
95770000
98129000
(14x2)
98283000
95773000
98913000
98058000
28276003
94246000
26521xx1
98918000
28331000
97735000
95416000
98117000
(9x1.5)
98118000
(9x1.8)
92267000
95958001
95960000
92265000
92130000
92130000
