Hans Grohe AXOR Massaud 18013000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 4
EN Instructions for use / assembly instructions 6
IT Istruzioni per l'uso / Istruzioni per Installazione 8
ES Modo de empleo / Instrucciones de montaje 10
NL Gebruiksaanwijzing / Handleiding 12
DK Brugsanvisning / Monteringsvejledning 14
PT Instruções para uso / Manual de Instalación 16
PL Instrukcja obsługi / Instrukcja montażu 18
CS Návod k použití / Montážní návod 20
SK Návod na použitie / Montážny návod 22
ZH 用户手册/组装说明 24
RU Руководство пользователя / Инструкция по
монтажу 26
HU Használati útmutató / Szerelési útmutató 28
FI Käyttöohje / Asennusohje 30
SV Bruksanvisning / Monteringsanvisning 32
LT Vartotojo instrukcija / Montavimo instrukcijos 34
HR Upute za uporabu / Uputstva za instalaciju 36
TR Kullanım kılavuzu / Montaj kılavuzu 38
RO Manual de utilizare / Instrucţiuni de montare 40
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 42
SL Navodilo za uporabo / Navodila za montažo 44
ET Kasutusjuhend / Paigaldusjuhend 46
LV Lietošanas pamācība / Montāžas instrukcija 48
SR Uputstvo za upotrebu / Uputstvo za montažu 50
NO Bruksanvisning / Montasjeveiledning 52
BG Инструкция за употреба / Ръководство за
монтаж 54
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 56
AR  / 59
Lesezeichen
Deutsch 2
Français 4
English 6
Italiano 8
Español 10
Nederlands 12
Dansk 14
Português 16
Polski 18
Česky 20
Slovensky 22
中文 24
Русский 26
Magyar 28
Suomi 30
Svenska 32
Lietuviškai 34
Hrvatski 36
Türkçe 38
Română 40
Ελληνικά 42
Slovenski 44
Estonia 46
Latvian 48
Srpski 50
Norsk 52
БЪЛГАРСКИ 54
Shqip 56
59 
Massaud
18013000 / 18015000

2
Prüfzeichen (siehe Seite 68)
Installationskitt
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Montageschlüssel #58085000
Durchflussdiagramm
(siehe Seite 63)
 mit EcoSmart®
 ohne EcoSmart®
Serviceteile (siehe Seite 66)
Maße (siehe Seite 63)
Reinigung (siehe Seite 64) und bei-
liegende Broschüre
Bedienung (siehe Seite 68)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten hal-
ben Liter nicht als Trinkwasser zu verwenden.
Kein essigsäurehaltiges Silikon verwenden!

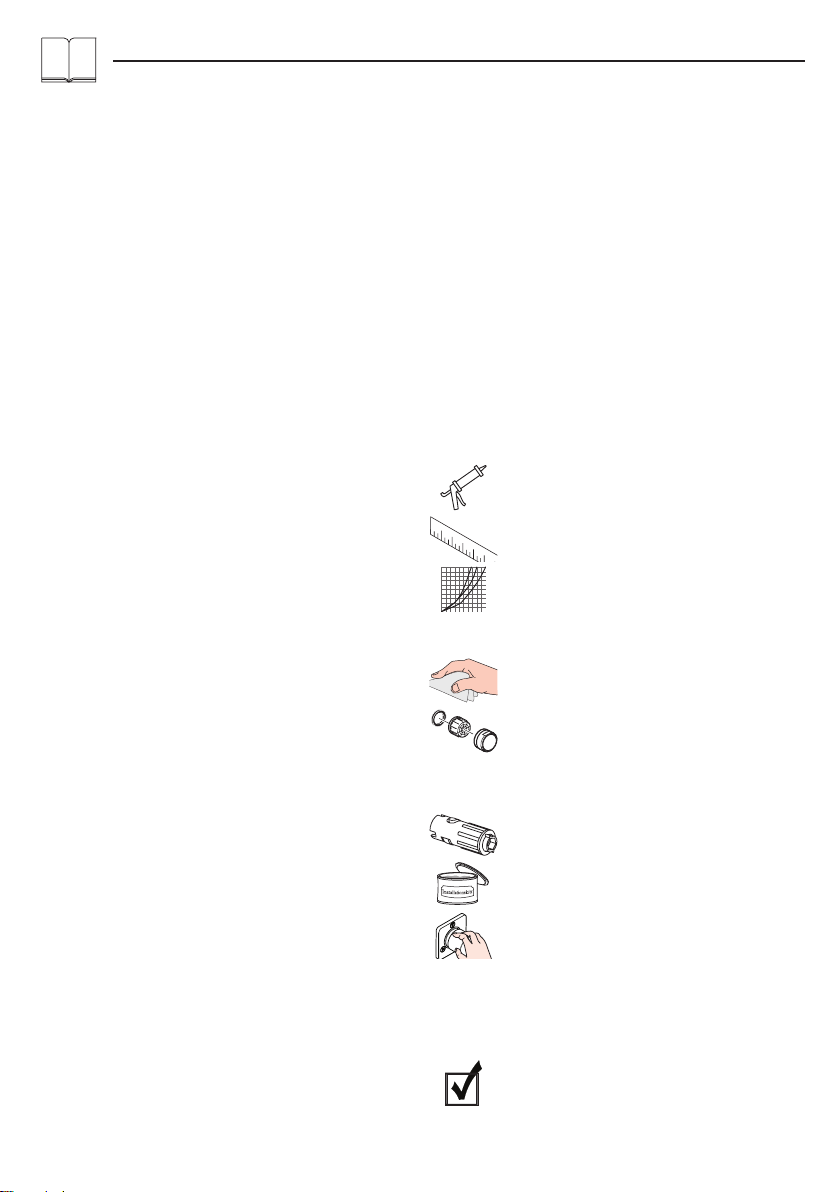

Symbolbeschreibung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
• Diese Armatur ist mit einem Schwallstrahl ausgerüstet,
der die natürliche Seite des Lebenselements Wasser
unterstreicht. Da es sich bei einem Schwallstrahl um
einen Strahl ohne Luftbeimischung handelt, empfehlen
wir zur Vermeidung von Spritzwasser die Verwendung
der Axor Massaud Waschschüsseln beziehungsweise
von extra tiefen Waschbecken.
Deutsch
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!

3
Montage siehe Seite 61
Deutsch
Störung Ursache Abhilfe
Wenig Wasser -Versorgungsdruck nicht ausreichend -Leitungsdruck prüfen
-Schmutzfangsieb in den Eckventilen
verschmutzt.
-Schmutzfangsieb reinigen / austau-
schen
-EcoSmart® verschmutzt / defekt -EcoSmart® reinigen bzw. austau-
schen
-Anschlussschlauch abgeklemmt. -Anschlussschläuche in einem größe-
ren Radius montieren.
Armatur schwergängig -Absperroberteil beschädigt -Absperroberteil austauschen
Armatur tropft -Strahlformer defekt -Strahlformer austauschen

4
Classification acoustique et
débit (voir pages 68)
Mastic d'installation
Accessoires en option (ne fait pas
partie de la fourniture)
clé de montage #58085000
Diagramme du débit
(voir pages 63)
 avec EcoSmart®
 sans EcoSmart®
Pièces détachées (voir pages 66)
Dimensions (voir pages 63)
Nettoyage (voir pages 64) et bro-
chure ci-jointe
Instructions de service (voir
pages 68)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• La vanne d'écoulement ne doit être utilisée qu'aux
fins auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite sur
la vanne d'écoulement.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d'eau doit être plus important, il est possible
d'enlever l'EcoSmart® (limiteur de débit) se trouvant
derrière l'aérateur.
• Cette robinetterie est pourvue d’un jet d’eau sou-
lignant le côté naturel de cet élément vital qu’est
l’eau. Ce jet d’eau n’étant pas additionné d’air, nous
recommandons son utilisation pour les lavabos Axor
Massaud ou bien pour les lavabos particulièrement
profonds, afin d’éviter toute éclaboussure.
Français
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!

5
Montage voir pages 61
Français
Dysfonctionnement Origine Solution
Pas assez d´eau -Pression d´alimentation insuffisante -Contrôler la pression
-Filtre du robinet d'arrêt encrassé. -Nettoyez / changez le filtre
-EcoSmart® encrassé ou défectueux -Nettoyez / changez le EcoSmart®
-Flexible de raccordement pincé. -Augmentez l'arc de cercle des
flexibles.
Dureté de fonctionnement -Mécanisme d´arrêt défectueux -Changez le mécanisme d´arrêt
Le mitigeur goutte -Diffuseur défectueux -Changez le diffuseur

6
Test certificate (see page 68)
Installation putty
Special accessories (order as an
extra)
special tool #58085000
Flow diagram
(see page 63)
 with EcoSmart®
 without EcoSmart®
Spare parts (see page 66)
Dimensions (see page 63)
Cleaning (see page 64) and en-
closed brochure
Operation (see page 68)
Hansgrohe recommends not to use as drink-
ing water the first half liter of water drawn
in the morning or after a prolonged period
of non-use.
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleaning purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
• The drain valve must only be used as intended. It is not
allowed to attach other objects to the drain valve, for
example a semi-pedestal.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
• This mixer is equipped with a flush stream, which
enhances the natural side of the life element water. As
this flush stream does not contain any air, we recom-
mend the use of Axor Massaud basins or very deep
basins to prevent water spray.
English
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!

7
Assembly see page 61
English
Fault Cause Remedy
Insufficient water -Supply pressure inadequate -Check water pressure (If a pump
has been installed check to see if
the pump is working).
-Filter at the isolation valves soils. -Clean the filter / exchange filter
-EcoSmart® dirty or leaking -Clean or exchange EcoSmart®
-Connection hose folded. -Connection hose in a bigger radius
mount.
Mixer stiff -Shut-off unit damaged -Exchange shut-off unit
Mixer dripping -Spray former defective -Exchange spray former

8
Segno di verifica (vedi pagg. 68)
Mastice d'installazione
Accessori speciali (non contenuto
nel volume di fornitura)
chiave per montaggio #58085000
Diagramma flusso
(vedi pagg. 63)
 con EcoSmart®
 senza EcoSmart®
Parti di ricambio (vedi pagg. 66)
Ingombri (vedi pagg. 63)
Pulitura (vedi pagg. 64) e brochure
allegata
Procedura (vedi pagg. 68)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l'giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti, ad
es. una semi-colonna, alla valvola di scarico.
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
• Questa rubinetteria è dotata con un getto d'acqua a
cascata, il quale evidenzia il lato naturale dell'elemen-
to vitale acqua. Siccome si tratta di un getto d'acqua
a cascata senza aggiunta di aria, per evitare spruzzi
d'acqua raccomandiamo l'impiego di lavandini Axor
Massaud risp. di lavandini extra profondi.
Italiano
Dati tecnici
Questo miscelatore è dotato di serie del Eco-
Smart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!

9
Montaggio vedi pagg. 61
Italiano
Problema Possibile causa Rimedio
Scarsità d'acqua -Pressione di erogazione insufficiente -Provare la pressione di erogazione
-Filtro sporco nelle valvole ad an-
golo.
-Pulire / sostituire il filtro
-EcoSmart® sporco o non ermetico -Pulire / sostituire del EcoSmart®
-Flessibile staccato. -Montare i flessibili in un raggio più
grande..
Miscelatore duro -vitone di arresto danneggiato -sostituire il vitone di arresto
Miscelatore gocciola -Diffusori del getto difettoso -Sostituire il diffusore del getto

10
Marca de verificación (ver pági-
na 68)
Masilla
Opcional (no incluido en el sumi-
nistro)
Llave de montaje #58085000
Diagrama de circulación
(ver página 63)
 con EcoSmart®
 sin EcoSmart®
Repuestos (ver página 66)
Dimensiones (ver página 63)
Limpiar (ver página 64) y folleto
anexo
Manejo (ver página 68)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• La válvula de desagüe solo puede ser utilizada para
el uso especificado. No se permite fijar a la válvula
de desagüe otros objetos, como una semicolumna.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede quitar-
se el EcoSmart® (limitador de caudal), situado detrás
del aireador.
• Esta grifería está equipada con un chorro suave que
resalta el aspecto natural del agua como elemento
vital. Como un chorro suave es un chorro sin mezcla
de aire, para evitar salpicaduras de agua recomen-
damos el uso de lavabos Axor Massaud o lavabos
profundos.
Español
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.

11
Montaje ver página 61
Español
Problema Causa Solución
Sale poca agua -presión insuficiente -comprobar presión
-Filtro colector de suciedad en las
válvulas angulares ensuciado.
-limpiar/cambiar el filtro
-EcoSmart® sucia o pierde -limpiar / cambiar EcoSmart®
-Conexión flexible separada. -Montar conexiones flexibles en un
radio más grande.
Manecilla va dura -montura dañada -cambiar montura
Grifo pierde agua -Moldeador de chorro defecto -Cambiar moldeador de chorro

12
Keurmerk (zie blz. 68)
Kit
Toebehoren (behoort niet tot het
leveringspakket)
montagesleutel #58085000
Doorstroomdiagram
(zie blz. 63)
 met EcoSmart®
 zonder EcoSmart®
Service onderdelen (zie blz. 66)
Maten (zie blz. 63)
Reinigen (zie blz. 64) en bijgevoeg-
de brochure
Bediening (zie blz. 68)
Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
• Deze kraan is uitgerust met een watervalstraal die
het natuurlijke aspect van het levenselement water
benadrukt. Aangezien het bij een watervalstraal gaat
om een straal waaraan geen lucht wordt toegevoegd,
bevelen wij het gebruik van de Axor Massaud was-
kommen resp. extra diepe wastafels aan om spatwater
te vermijden.
Nederlands
Technische gegevens
Armatuur standaard met EcoSmart® (doorstroom-
begrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!

13
Montage zie blz. 61
Nederlands
Storing Oorzaak Oplossing
Weinig water -Druk te laag -Druk controleren
-Vuilvangzeef bij de hoekstopkraan
vervuild.
-Vuilvangzeef reinigen / uitwisselen
-EcoSmart® vervuild of defect -EcoSmart® reinigen / uitwisselen
-Aansluitslangen geknikt. -Aansluitslangen in een grotere Ra-
dius monteren.
Bediening zwaar -bovendeel beschadigd -Bovendeel uitwisselen
Mengkraan lekt -Straalopeningen defect -Straalopeningen uitwisselen

14
Godkendelse (se s. 68)
Kitt
Specialtilbehør (ikke med i leve-
ringsomfang)
Monteringsnøgle #58085000
Gennemstrømningsdiagram
(se s. 63)
 med EcoSmart®
 uden EcoSmart®
Reservedele (se s. 66)
Målene (se s. 63)
Rengøring (se s. 64) og vedlagt
brochure
Brugsanvisning (se s. 68)
Hansgrohe anbefaler at den første halve liter
om morgenen eller efter længere stagne-
ringstider ikke anvendes som drikkevand.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks. en
halvsøjle til afløbsventilen.
• Ved problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan EcoS-
mart® (gennemstrømningsbegrænseren), der sidder i
perlatoren, fjernes.
• Armaturet er udstyret med en vandfalds-stråle, som
understreger den naturlige side af anvende som
livselement. Fordi en vandfalds-stråle er en stråle
uden tilsætning af luft, anbefaler vi at anvende Axor
Massaud vandfade, hhv. særlig dybe vandfade, for at
undgå stænkevand.
Dansk
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!

15
Montering se s. 61
Dansk
Fejl Årsag Hjælp
For lidt vand -Forsyningstrykket er ikke højt nok -Afprøv forsyningstrykket
-Smudsfangsierne ved stopventilen er
tilstoppede.
-Rengør / udskift smudsfangsi
-EcoSmart® er snavset eller utæt. -Rengør / udskift EcoSmart®
-Tilslutningsslangen har et knæk. -Montér tilslutningsslangerne med en
større radius.
Grebet går trægt -Beskadiget afspærrings-ventil -Udskift afspærringsventilen
Armaturet drypper -Defekt strålekanalerne -Udskift strålekanalerne

16
Marca de controlo (ver página
68)
Mástique
Acessórios especiais (não incluí-
do no volume de fornecimento)
Chave especial #58085000
Fluxograma
(ver página 63)
 com EcoSmart®
 sem EcoSmart®
Peças de substituição (ver página
66)
Medidas (ver página 63)
Limpeza (ver página 64) e brochura
em anexo
Funcionamento (ver página 68)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A válvula de escoamento só pode ser utilizada para
o fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás
do emulsor.
• Esta misturadora está equipada com um emulsor de
spray de cascata que sublinha a característica natural
do elemento vital, a água. Visto tratar-se de um emul-
sor de spray em cascata, sem adição de ar, recomen-
damos a utilização de lavatórios Axor Massaud resp.,
de lavatórios especialmente fundos, de modo a evitar
salpicos de água.
Português
Dados Técnicos
Misturadoras produzidas em série com EcoS-
mart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!

17
Montagem ver página 61
Português
Falha Causa Solução
Água insuficiente -Pressão não adequada -Verificar a pressão da água
-Filtro da torneira de esquadria
obstruído.
-Limpar / trocar o filtro
-EcoSmart® sujo ou com fugas -Limpar / trocar o EcoSmart®
-Tubo flexível dobrado. -Instalar o tubo flexível num raio
maior.
Misturadora perra -Unidade de corte danificada. -Substituir unidade de corte
Misturadora a pingar -Emulsor defeituoso -Trocar emulsor

18
Znak jakości (patrz strona 68)
Kit instalatorski
Wyposażenie specjalne (Nie jest
częścią dostawy)
Klucz montażowy #58085000
Schemat przepływu
(patrz strona 63)
 z EcoSmart®
 bez EcoSmart®
Części serwisowe (patrz strona
66)
Wymiary (patrz strona 63)
Czyszczenie (patrz strona 64) i dołą-
czona broszura
Obsługa (patrz strona 68)
Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Zawór odpływowy można używać tylko zgodnie z
przeznaczeniem. Mocowanie innych przedmiotów,
np. półkolumny przy zaworze odpływowym, jest
niedozwolone.
• W przypadku problemów z przepływowymi pod-
grzewaczami wody lub jeśli chce się uzyskać większy
przepływ wody, można usunąć EcoSmart® (ogranicz-
nik przepływu) znajdujący się za napowietrzaczem.
• Armatura ta wyposażona jest w strumień wachla-
rzowy, który podkreśla naturalną stronę wody jako
elementu życia. Ze względu na to, iż w przypadku
strumienia wachlarzowego chodzi o strumień bez
domieszki powietrza, zaleca się do uniknięcia wody
rozpryskowej używanie umywalki Axor Massaud
wzgl. wyjątkowo głębokiej umywalki.
Polski
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!

19
Montaż patrz strona 61
Polski
Usterka Przyczyna Pomoc
Mała ilość wody -Zbyt niskie ciśnienie zasilające -Sprawdzić ciśnienie w instalacji
-Zabrudzone sitka w zaworkach
kątowych.
-Oczyścić / wymienić sitko
-Zabrudzony / uszkodzony Eco-
Smart®
-Oczyścić wzgl. wymienić Eco-
Smart®
-Zagięty wąż przyłączeniowy -Zamontować węże z większym
promieniem.
Uchwyt armatury pracuje z wysiłkiem -Uszkodzony górny element zamy-
kający
-Wymienić górny element zamyka-
jący
Armatura cieknie -Uszkodzony kształtownik przepływu -Wymienić kształtownik przepływu

20
Zkušební značka (viz strana 68)
Instalační kit
Zvláštní příslušenství (není sou-
částí dodávky)
montážní klíč #58085000
Diagram průtoku
(viz strana 63)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
Servisní díly (viz strana 66)
Rozmìry (viz strana 63)
Čištění (viz strana 64) a přiložená
brožura
Ovládání (viz strana 68)
Hansgrohe doporučuje ráno nebo po del-
ších přestávkách nepoužívat prvního půl litru
jako pitnou vodu.
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Vypouštěcí ventil je povoleno používat pouze dle
určení. Připevňování jiných předmětů např. polosloupů
k vypouštěcímu ventilu není přípustné.
• Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněno zařízení
EcoSmart® (omezovač průtoku), které je umístěno za
perlátorem.
• Tato armatura je vybavena usměrněným proudem
vody, který podtrhuje přírodní podstatu životně důleži-
tého elementu - vody. Protože se u tohoto usměrněné-
ho proudu vody jedná o proud bez obsahu vzduchu,
doporučujeme pro zabránění rozstřikování vody
používání umyvadel od firmy Axor Massaud popř.
extra hlubokého umyvadla.
Česky
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
