Hans Grohe PuraVida 15771 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
PuraVida
15771xx1

2
English
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate @ 44 PSI 6.9 GPM
* Please know and follow all applicable local plumb-
ing codes when setting the temperature on the water
heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This trim is for use with iBox Universal Plus model
01850181 (not included).
• This thermostatic mixing valve is for use with a
showerhead rated at 5.7 L/min (1.5 GPM) or
higher.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F. In Massachusetts, the
maximum output temperature can be no higher
than 112° F.
• Inspect the check valves and filters at least once
per year. Replace if dirty or worn.
• Should the volume of water decrease over time,
inspect and clean the filters on the thermostatic
cartridge. After reassembly, set the high
temperature limit stop and justify the handle.
• To prolong the life of the themostatic cartridge,
regularly run it through its full range of
temperatures.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
This unit meets or exceeds the
following:
• ASME A112.18.1 / CSA B125.1
• Listed by IAPMO for use in the
US and Canada

3
Français
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale @ 44 PSI 6.9 GPM
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Ce dispositif requiert une pièce intérieure
01850181.
• Ce mitigeur thermostatique est à utiliser avec
des pommes de douches ayant un débit de
5.7 L/min (1.5 GPM) ou supérieur.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit
pas excéder 120°F. Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F.
• Les clapets anti-retour doivent être examinés
régulièrement.
• Contrôler par la même occasion les filtres qui se
trouvent sur la cartouche thermostatique. Après
le montage de la cartouche thermostatique
vérifier obligatoirement la température au point
de vidange.
• Pour assurer le mouvement facile de l´élément
thermostatique, le thermostat devrait être placé
de temps en temps en position très chaude et très
froide.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

4
Español
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo @ 44 PSI 6.9 GPM
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calenta-
dor de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, Hansgrohe
recomienda que la instalación de esta unidad
esté a cargo de un plomero profesional
matriculado.
• La unidad requiere una pieza interior de válvula
01850181.
• El mezclador termostático está diseñado para
uso con cabezales de ducha calificados a
5.7 L/min (1.5 GPM) o más.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Para evitar escaldaduras, la máxima
temperatura de salida de la válvula de la ducha
no debe exceder los 120°F. En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F.
• Las válvulas anti-retorno tienen que ser
controladas regularmente.
• Conviene comprobar al mismo tiempo el
filtro del termoelemento. Después de poner el
termoelemento se ha de ajustar el termoelemento
a la temperatura. Asegúrese de que el agua
caliente esté conectada.
• Para garantizar el funcionamiento duradero del
termostato, el mando del mismo debería girarse
de vez en cuando del extremo frío al extremo
caliente.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

5
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm

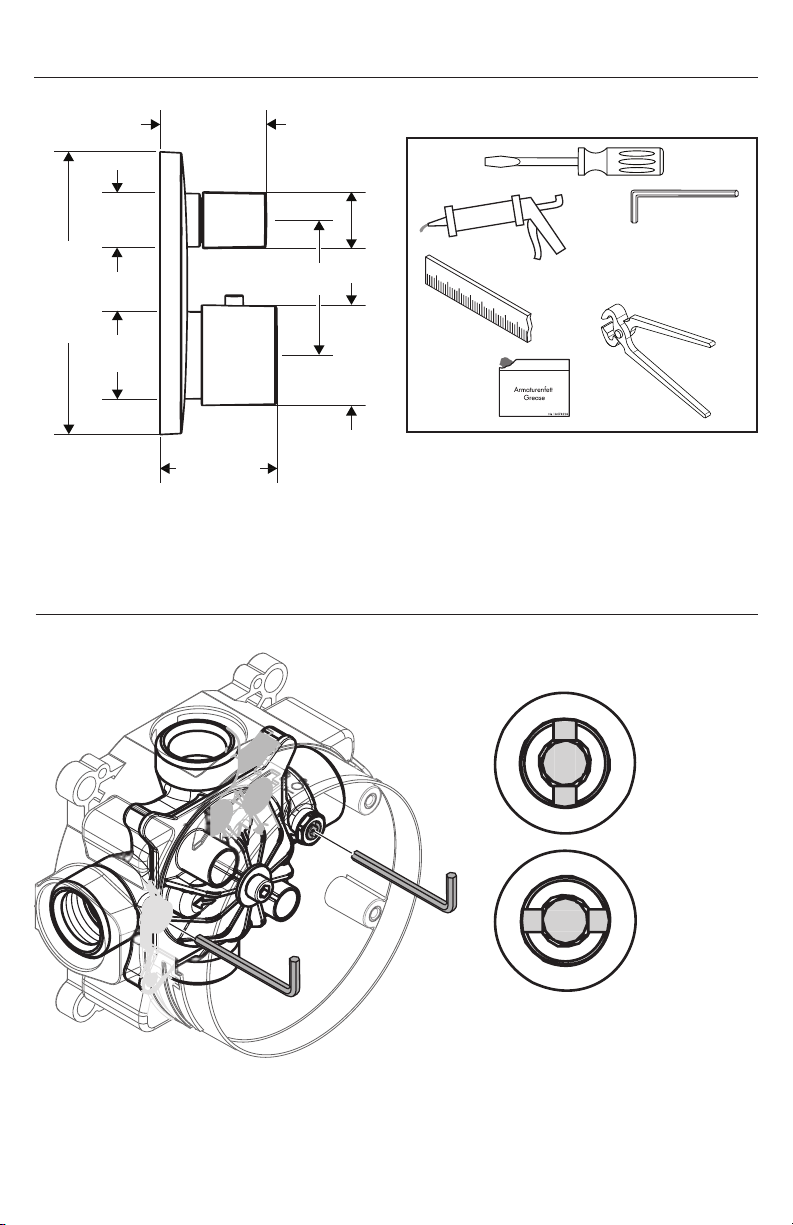

Tools Required / Outiles Utiles /
Herramientas Útiles
6⅛"/6⅛"
1⅞" 1⅛"
2⅜"-3½"
3"
1¼"/1¼"2⅛"/2⅛"
2⅝"-3¾"
Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
2 mm
3 mm
4 mm
5 mm

6
English Français Español

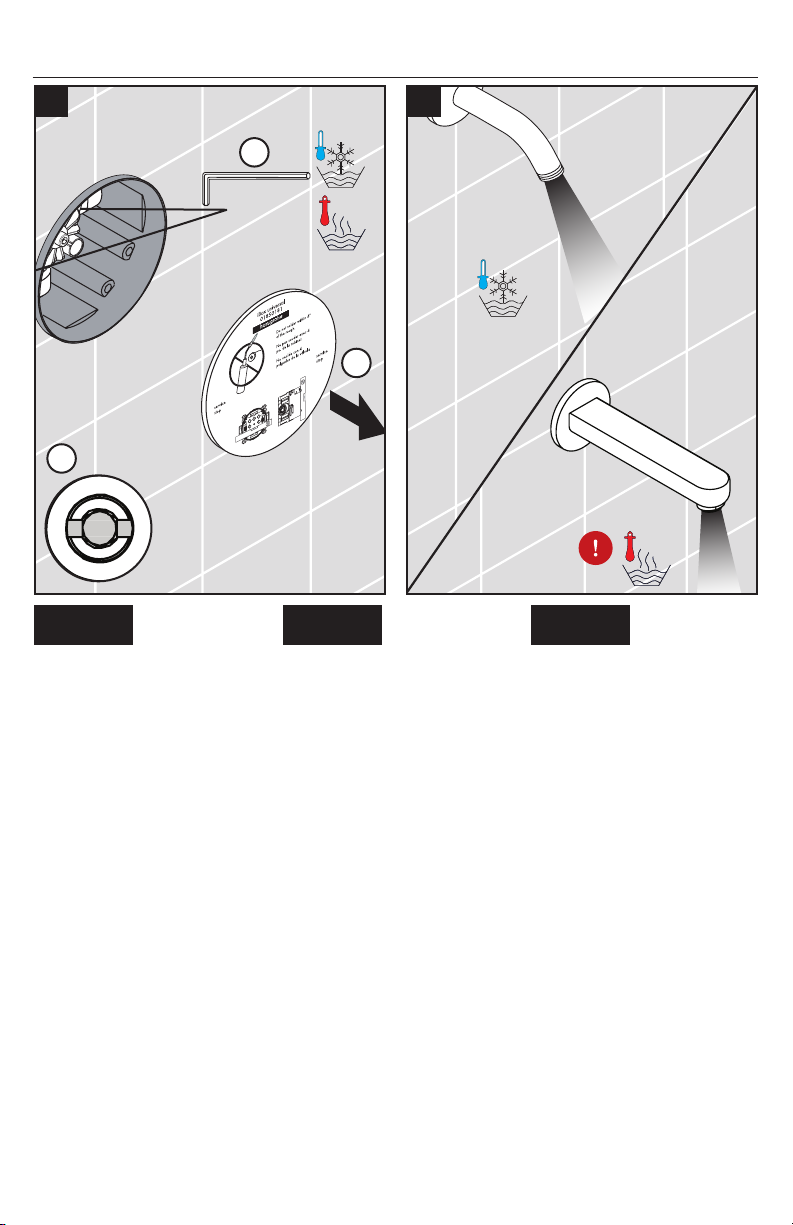

Remove the dust cover.
Open the stops using a 4 mm
Allen wrench.
Allow the hot and cold supplies
to flush for at least 5 minutes.
Retirez l’étiquette.
Ouvrez l’eau à les butées
d’arrêt d’isolation à l’aide d’une
clé hexagonale de 4 mm.
Rincez les conduites de l’eau
pour au moins 5 minutes.
Retire la etiqueta.
Abra los pasos del agua en
los cierres de servicios con una
llave Allen de 4 mm.
Lave los suministros de agua
para por lo menos cinco
minutos.
Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau
chaude et de l’eau froide / Lave los suministros frío y caliente
> 5 min.
4 mm
1
2
2
1 2

7
English Français Español
Installation / Installation / Instalación

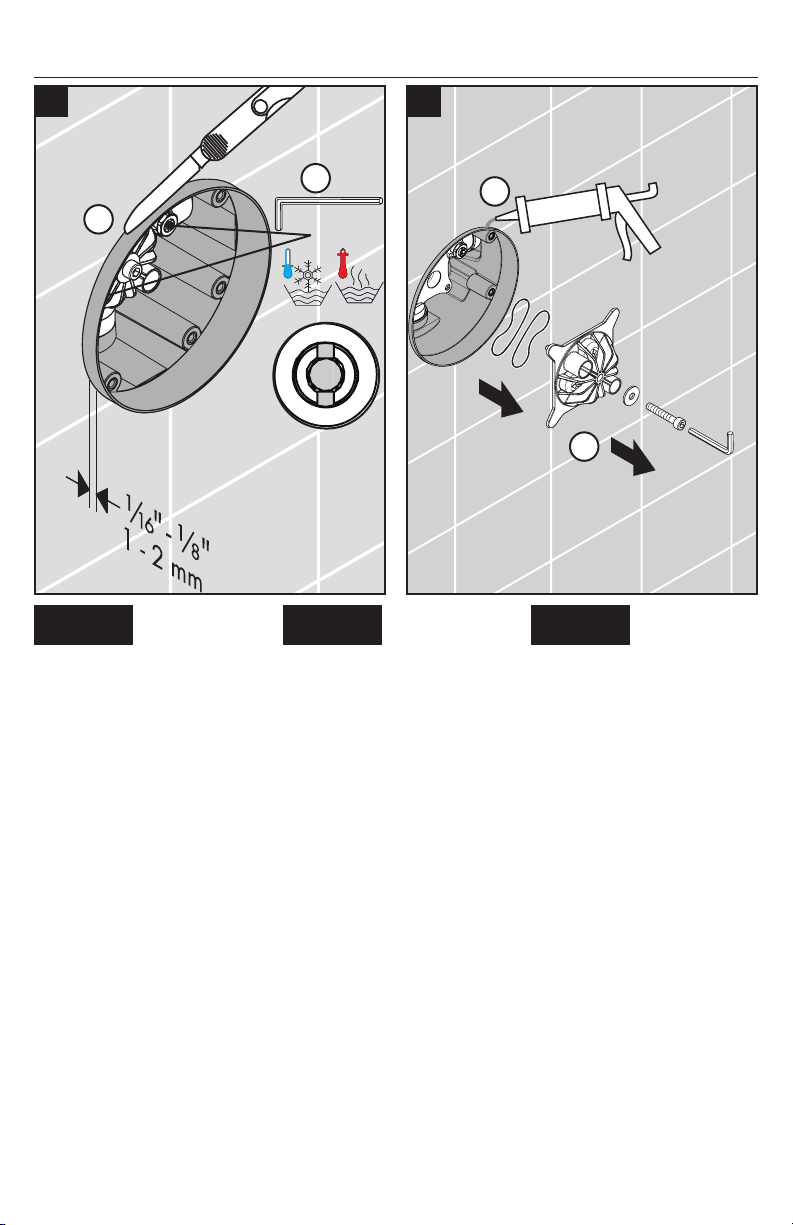

Close the stops.
Cut the plaster shield so that
it extends ¹⁄₁₆" - ⅛" from the
finished wall surface.
 Seal the wall around
the plaster shield with
waterproof sealant.
Failure to seal the wall can lead
to possible water damage.
Remove the flush insert and the
seals.
Fermez l’eau à les butées
d’arrêt d’isolation.
Coupez le protecteur de façon
à ce qu’une partie de ¹⁄₁₆ à
⅛ po soit à l’extérieur de la
surface du mur fini.
 Scellez le mur aut-
our du protecteur
à l’aide d’un agent
d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer
des dommages.
Retirez la pièce d’insertion af-
fleurante et les joints.
Cierre el paso del agua en la
entrada del suministro o los
cierres de servicio.
Corte el protector de yeso de
modo que sobresalga ¹⁄₁₆" - ⅛"
de la superficie de la pared
terminada.
 Selle la pared alred-
edor del protector de
yeso con un sellador
impermeable.
Si no se sella la pared, pueden
producirse daños por acción
del agua.
Retire el inserto de lavado y las
juntas.
4 mm
5 mm
1
2
1
2
silicone
1 2

8
English Français Español

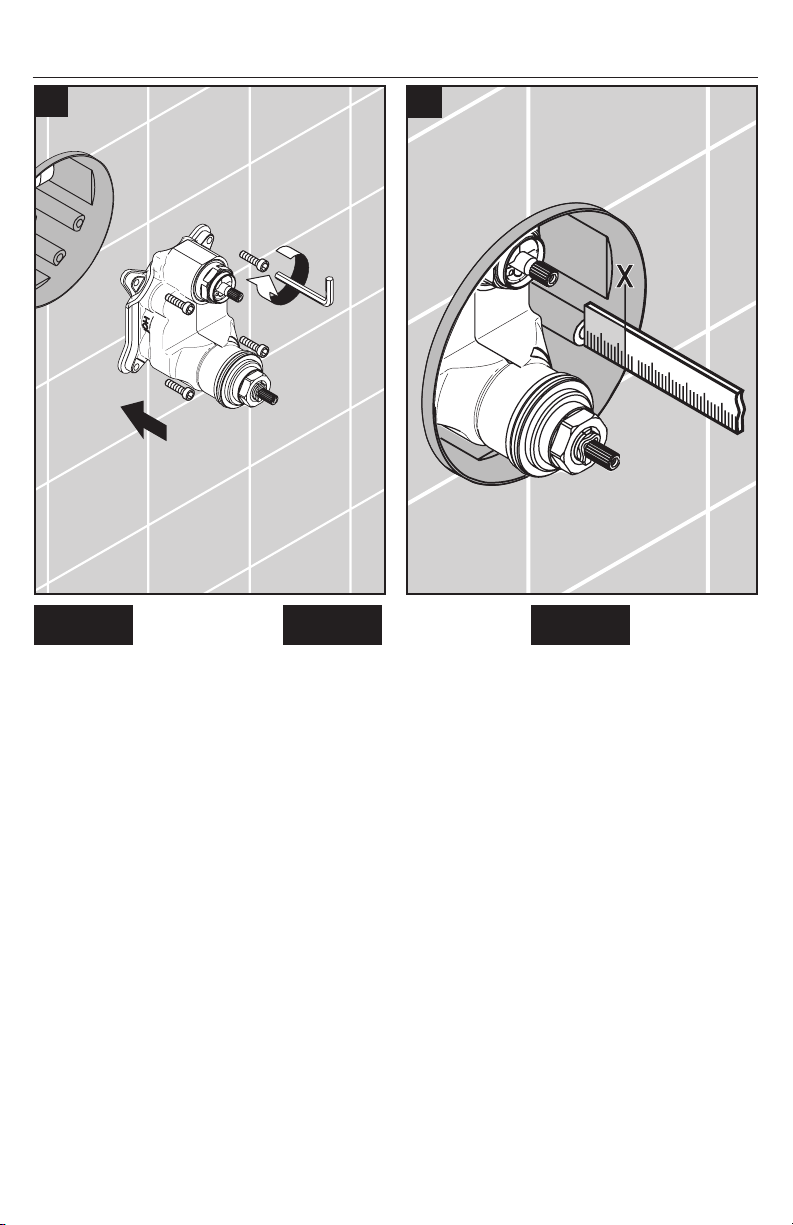

Insert the function block using
the M5x20 screws.
Measure the distance from the
front of the plaster shield to one
of the screw-in flanges ("X").
Insérez le bloc de fonction et les
vis M5x20.
Mesurez la distance entre la
surface du mur et la bride du
vis. Notez la longueur mesurée
(« X »).
Inserte el bloque de función y
los tornillos M5x20.
Mida la distancia entre la
superficie de la pared y la brida
de tornillo. Anote esta medida
(“X”).
4 mm
34

9
English Français Español
Add ½" to this measurement.
Cut each screw so that it is X +
½" long.
Open the stops.
Install the carrier plate so that
the notch is at the bottom.
Ajoutez ½ po à cette longueur
« X ». Notez cette nouvelle
longueur.
Coupez les vis de façon à ce
que celui-ci dépasse de ½ po +
la longueur X.
Ouvrez l’eau à les butées
d'arrêt d'isolation.
Installez la plaque-support de
façon à ce que l’encoche soit
vers le bas.
Agregue ½" a X. Anote esta
medida.
Corte el tornillo de modo que
sobresalga ½" + X.
Abra el paso del agua en los
cierres de servicio.
Instale la placa del portador de
manera que la ranura quede en
la parte inferior.
1
1
2
5 6
4 mm

10
English Français Español

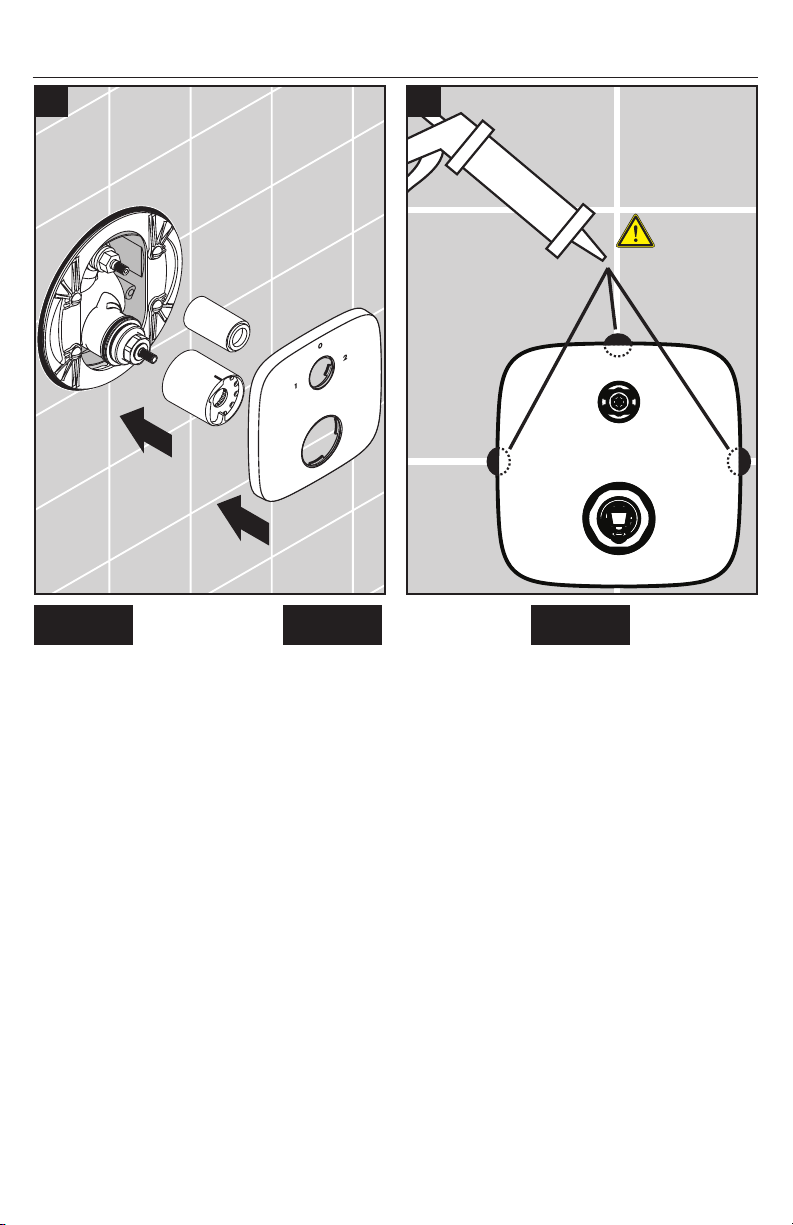

Slide the thermostatic mixer
sleeve on so that the indexing
mark is at the 12:00 position.
Install the volume control sleeve.
Install the escutcheon.
Place a dab of waterproof seal-
ant at each grout joint.
Installez la douille thermosta-
tique de façon à ce que la
marque de repère soit à la posi-
tion 12:00.
Installez la douille inverseur.
Installez le rosace.
Appliquer une petite quantité de
l’agent d’étanchéité aux joints
de coulis.
Instale el casquillo de manera
que la marca indicadora quede
en posición de 12:00.
Instale el casquillo del llave de
paso.
Instale el florón.
Coloque un poco de sellador a
prueba de agua en las uniones
de la lechada de cemento.
7 8

11
English Français Español

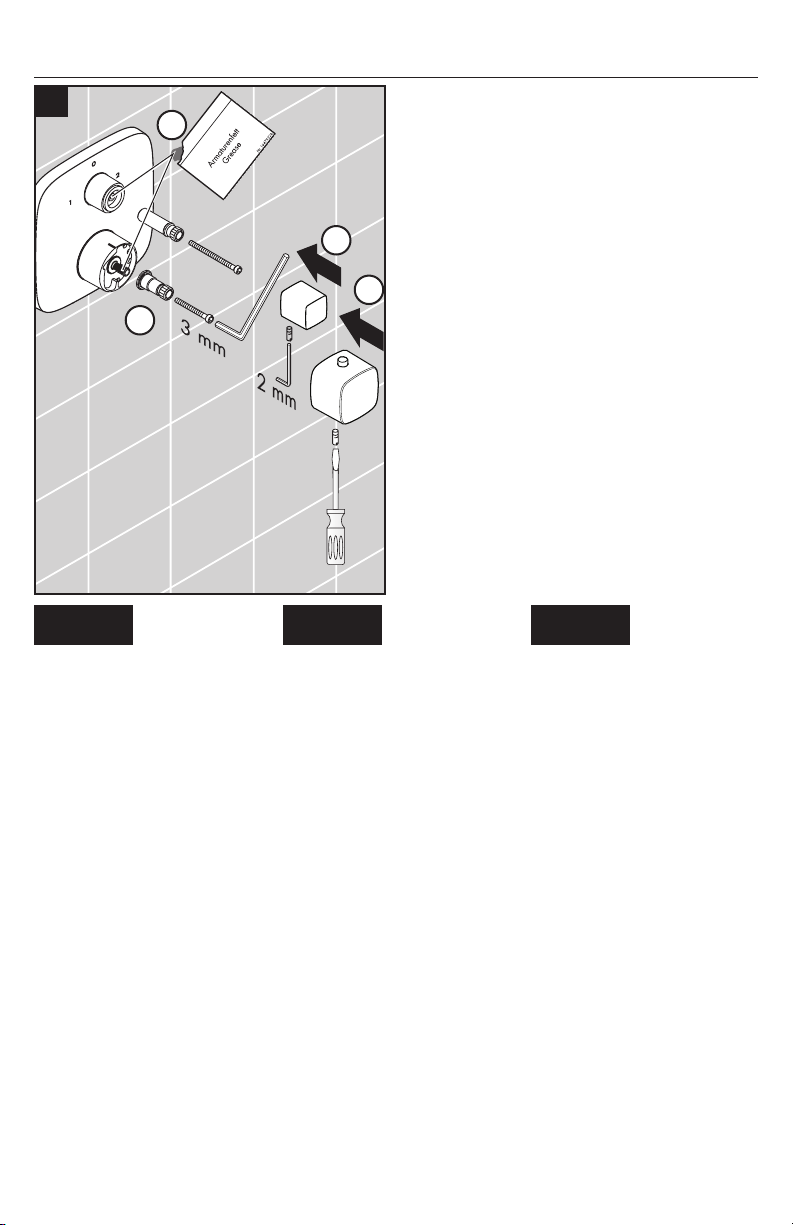

Lubricate the adapter stems
with a small amount of white
plumber's grease.
Install the handle adapters.
Install the volume control
handle.
Tighten the screw using a 2 mm
Allen wrench.
Install the thermostatic mixer
handle so that the safety stop
override button is at the 12:00
position.
Tighten the handle screw using
a small slot-head screwdriver.
Lubrifiez la tige de manoeuvre
avec une petite quantité de
graisse de plomberie blanche.
Installez les adaptateurs de les
poignées.
Installe le poignée d'arrêt.
Serrez la vis à l’aide d’une clé
hexagonale de 2 mm
Installez la poignée thermo-
statique de façon à ce que le
bouton de surpassement de la
butée de sécurité soit à la posi-
tion 12:00.
Serrez la vis à l’aide d’une clé.
Lubrique el vástago de la vál-
vula con una pequeña cantidad
de grasa blanca para plomería.
Instale los adaptadores para las
manijas.
Instale la manja del llave de
paso. Ajuste el tornillo con una
llave Allen de 2 mm.
Instale la manija termostatica
de manera que el botón de ven-
cimiento de tope de seguridad
se encuentre en una posición de
12:00.
Ajuste el tornillo del mando con
con una llave.
9
1
2
3
4

12

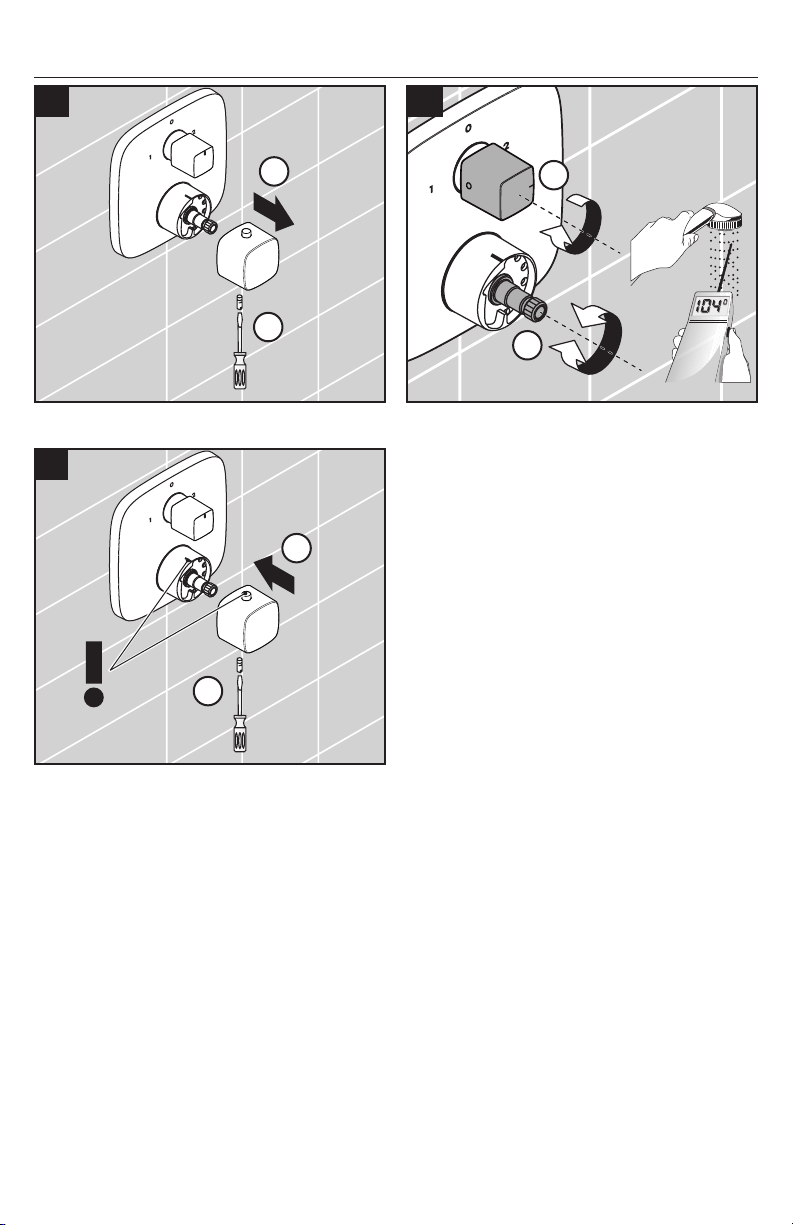

Set the high temperature limit stop / Réglage de la butée limite d’eau
chaude / Ajuste el tope de límite de alta temperatura
**To prevent scald injury, the maximum output
temperature of the shower valve must be no higher
than 120°F. In Massachusetts, the maximum output
temperature can be no higher than 112° F.
**Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F. Au
Massachusetts, la température de sortie maximale du
robinet de douche ne doit pas excéder 112°F.
**Para evitar escaldaduras, la máxima temperatura de
salida de la válvula de la ducha no debe exceder
los 120°F. En Massachusetts, la máxima tempera-
tura de salida de la válvula de la ducha no debe
exceder los 112°F.
**
12
3
1
2
1
2

13
Justify the handle / Réglez la poignée / Ajuste la manija
1 2
3
1
2
1
2
1
2

14
Replacement Parts / Pièces détachées / Repuestos
xx = Colors / Couleurs / Acabados
00 = chrome
40 = white/chrome
11791xx1
95356xx0
95662000
96439000
95253000
96454000
98793000
94282000
94073000
94074000
98283000
13595000
not included
pas d'inclus
no incluidos
15597000
not included
pas d'inclus
no incluidos
95256000
96435000
96525000
95037000 29x3
48x3

15

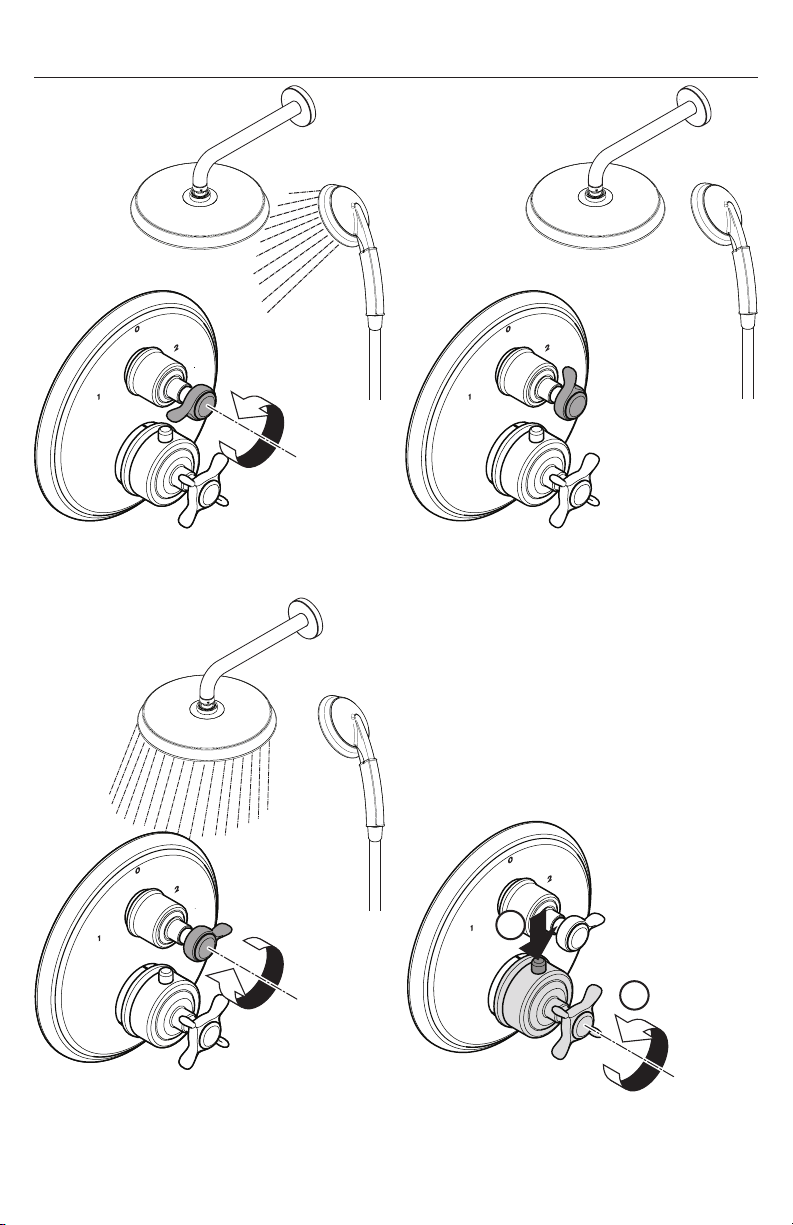

User Instructions / Instructions de service / Manejo
>100°F
1
2

16
Cleaning / Nettoyage / Limpieza
4 mm
24 mm
24 mm
12
34
5 6
4 mm
4 mm

17
English Français Español
Modify the diverter to
allow simultaneous use of
both functions
 Do not carry out this
modification if:
• your local plumbing code
does not permit the use
of two shower functions
simultaneously.
• the homeowner does not
desire this ability.
 Ne pas exécuter cette
modification si :
• Votre code local de plomberie
ne permet pas l’usage de
deux fonctions de douche
simultanément.
• Le propriétaire ne désire pas
cette capacité.
 No lleve a cabo esta
modificación si:
• Su código local de la
plomería no permite el uso
de dos funciones de ducha
simultáneamente.
• El propietario no desea esta
capacidad.
Modifique el diverter para
permitir el uso simultáneo
de ambas funciones
Modifiez l'inverseur pour
permettre l’usage simultané
des deux fonctions

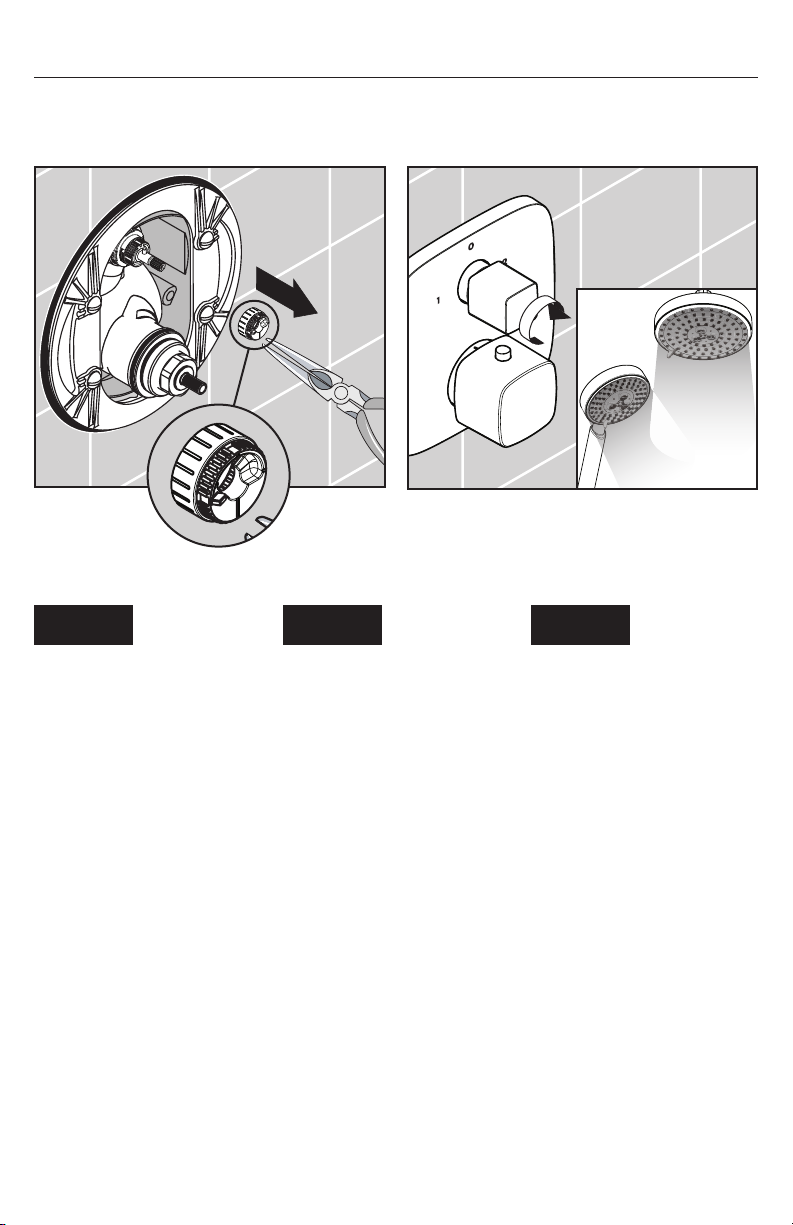

Remove the diverter cartridge
stop ring.
Turn the diverter handle so that
the indexing mark is at the 6:00
position to obtain water from
both functions simultaneously.
Retirez l’anneau d’arrêt de
cartouche de diverter.
Tourner la poignée de
diverter pour que la marque
d’indexation est à la 6:00 posi-
tion d’obtenir de l’eau des deux
fonctions simultanément.
Quite el anillo de la parada de
cartucho de diverter.
Gire el asidero de diverter
para que el indexando marca
está en la 6:00 posición de ob-
tener agua de ambas funciones
simultáneamente.

18
Problem Possible Cause Solution
Insufficient water — Supply pressure inadequate — Check water pressure
— Cartridge filters dirty — Clean the filters (see
page 16)
— Showerhead or handshower
filter dirty
— Clean the filter
Crossflow: hot water forced into
cold water supply or vice versa
when mixture is closed
— Check valves dirty or worn — Clean check valves, replace if
necessary
Output temperature does not
correspond with temperature
marked on handle
— Handle not justified — Justify the handle
— Water heater set too low — Increase the hot water
temperature
Safety stop button not operating — Button and/or spring are dirty
or worn
— Clean spring and button,
replace if necessary
Handle hard to turn — Cartridge dirty or worn — Replace cartridge
Shower or spout dripping — Volume control cartridge dirty
or worn
— Clean or replace volume
control cartridge
Temperature regulation not
possible
— (new installation) Hot and cold
supplies are reversed
— Turn the function block 180°
and reinstall
— Thermostatic cartridge dirty or
worn
— Replace the thermostatic
cartridge
Troubleshooting

19
Dépannage
Dysfonctionnement Origine Solution
Pas assez d´eau — Pression d´alimentation
insuffisante
— Contrôlez la pression
— Filtre de l´élément thermosta-
tique encrassé
— Nettoyez les filtres (voir
p. 16)
— Joint-filtre de douchette
encrassét
— Nettoyez le joint-filtre entre la
douchette et le flexible
Circulation opposée, l´eau
chaude est comprimée dans
l´arrivée d´eau froide et vice
versa avec robinet fermé
— Clapet anti-retour encrassé ou
défectueux
— Nettoyez le clapet anti-retour
ou le changez éventuellement
La température à la sortie ne
correspond pas à la température
de réglage
— Le thermostat n’a pas été
réglementé.
— Réglez le thermostat
Le réglage de la température
n´est pas possible
— L´élément thermostatique est
encrassé ou entartré
— Nettoyez l´élément ther-
mostatique ou le changez
éventuellement
— La pièce de base a une alimen-
tation inversée (l´eau froide
doit être à droite et l´eau
chaude à gauche) ou elle est
montée à l´envers
— Montez le bloc de fonction
à 180°
Bouton à pression du verrouil-
lage de sécurité défectueux
— Ressort défectueux — Nettoyez le ressort ou bien
le bouton à pression, le
changez éventuellement
— Bouton à pression entartré
Fonctionnement de la poignée
difficile
— Mécanisme d´arrêt
défectueux
— Changez le mécanisme
d´arrêt
La douchette ou le bec verseur
goutte
— De la saleté ou de
l´incrustation sur le siège
— Nettoyez le mécanisme
d´arrêt ou le changez
éventuellement
— Mécanisme d´arrêt
défectueux

20
Problema Causa Solución
Sale poca agua — Presión insuficiente — Comprobar presión
— Filtro del termoelemento sucio — Limpiar filtro (ver
página 16)
— Filtro de la ducha sucio — Limpiar / cambiar filtros entre
flexo y ducha
Flujo de agua cruzada agua
caliente entra en la tubería del
agua fría o al revés
— Válvula antirretorno sucia o
pierde
— Limpiar / cambiar válvula
Temperatura del agua no cor-
responde a lo marcado
— Termostato no ha sido
ajustado
— Ajustar termostato
No es posible regular la tem-
peratura
— Termoelemento sucio/lleno
de cal
— Limpiar / cambiar
termoelemento
— Cuerpo empotrado mal
montado (debe estar: frío =
derecha) o instalado girado
en 180°
— Girar termoelemento en
180°
Botón de tope no funciona — Muelle defecto — Limpiar / cambiar
— Botón lleno de cal
Llave de paso va duro — Montura dañada — Cambiar montura
Llave de paso pierde agua — Suciedad/cal en el asiento de
la junta o montura dañada
— Limpiar / cambiar montura
Localización de fallas
