Hans Grohe Logis 70 71070 1 Series Instruction Manual

Logis 70
71070xx1
71078xx1
Logis 100
71100xx1
71104xx1
Logis
71090xx1
Logis
71200xx1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate
71100xx1, 71070xx1, 71090xx1 1.2 GPM
71104xx1, 71078xx1 1.0 GPM
71200xx1 2.2 GPM
71070xx1, 71078xx1, 71100xx1,
71104xx1, 71200xx1
Hole size in mounting surface 1⁵⁄₁₆"-1⁷⁄₁₆"
Max. depth of mounting surface 1⅝"
71090xx1
Hole size in mounting surface 1⅜"
Max depth of mounting surface 1⅝"
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale
71100xx1, 71070xx1, 71090xx1 1.2 GPM
71104xx1, 71078xx1 1.0 GPM
71200xx1 2.2 GPM
71070xx1, 71078xx1, 71100xx1,
71104xx1, 71200xx1
Dimension du trou dans 1⁵⁄₁₆ po-1⁷⁄₁₆ po/
la surface de montage 34 - 37 mm
Profondeur maximale de 1⅝ po/40 mm
la surface de montage
71090xx1
Dimension du trou dans 1⅜"/35 mm
la surface de montage
Profondeur maximale de 1⅝ po/40 mm
la surface de montage
English Français
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit de
l’achat) pour ce produit dans un endroit sûr. Le
reçu est requis si vous commandez des pièces sous
garantie.

3
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176° F*
Caudal máximo
71100xx1, 71070xx1, 71090xx1 1.2 GPM
71104xx1, 71078xx1 1.0 GPM
71200xx1 2.2 GPM
71070xx1, 71078xx1, 71100xx1,
71104xx1, 71200xx1
Tamaño del orificio en la superficie 1⁵⁄₁₆"-1⁷⁄₁₆"/
de montaje 34 - 37 mm
Profundidad máxima de la 1⅝"/40 mm
superficie de montaje
71090xx1
Tamaño del orificio en la superficie 1⅜"/35 mm
de montaje
Profundidad máxima de la 1⅝"/40 mm
superficie de montaje
Español
*Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
Tools Required / Outiles Utiles /
Herramientas Útiles
This unit meets or exceeds the
following:
• ASME A112.18.1
• CSA B125.1
• Listed by IAPMO for use in the
US and Canada
16 mm
9 mm
22 mm

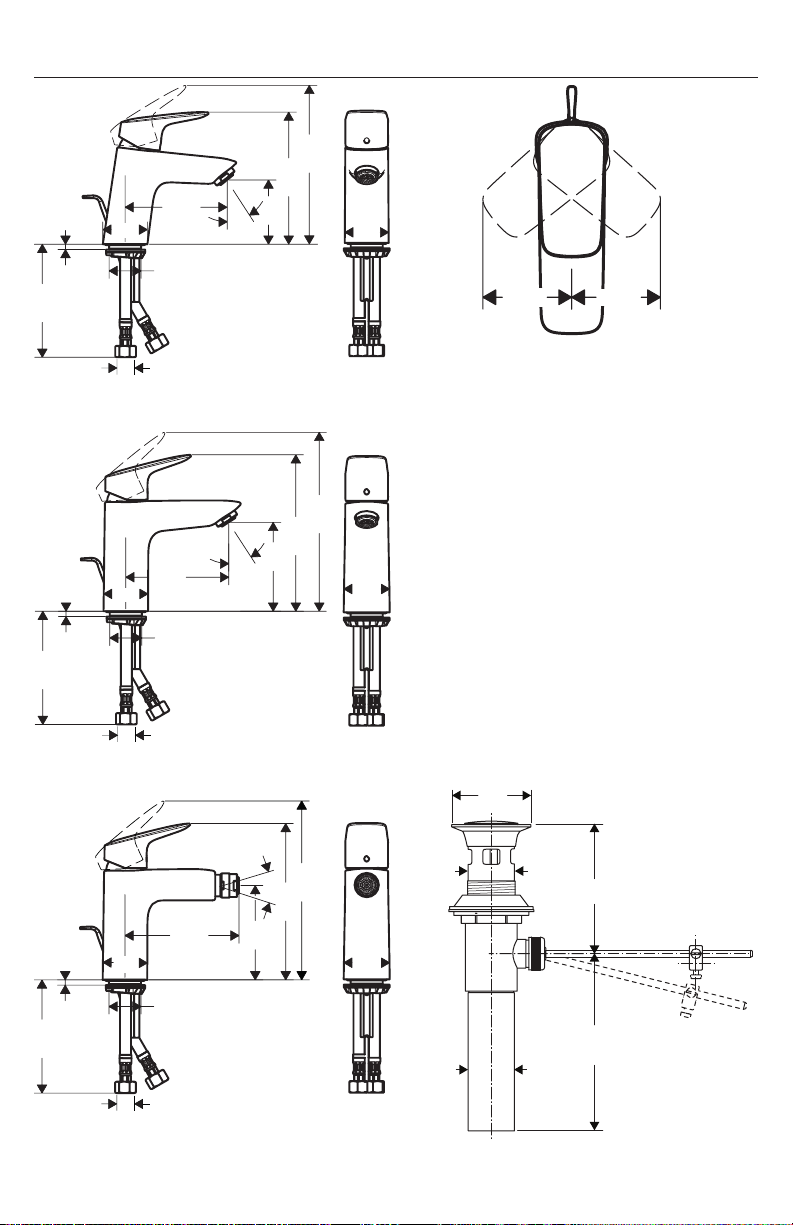

4
4¼"
2⅝"
5⅜"
1⅞"
max. 1⅝"
1⅜"
15⅝"
⅜
6½"
3 9
°
6⅜"
3⅝"
4¼"
max. 1⅝"
1⅜"
15⅛"
7⅜"
⅜
33°
1⅞"
4⅝"
6⅜"
3⅞"
max. 1⅝"
1⅜"
15⅛"
⅜
1⅞"
7⅜"
±20°
1¾"
1⅞"
1⅞"
71070xx1 / 71078xx1
71100xx1 / 71104xx1
71200xx1
1¼"
O.D.
2¼"
3½"4⅝"
1¼"
88509xx0
2⅜" 2⅜"

5
User Instructions / Instructions de service / Manejo
close / fermé / cerrado
on / ouvert / abierto
hot / chaud / caliente cold / froid / frío
6½"
33°
7⅝"
max. 1⅝"
10½"
1¼"
11⅜"
16⅞"
⅜
1¾"
2¼"
1⅞"
1⅞"
71090xx1

6
English Français Español
Installation / Installation / Instalación
Install the centering ring on the
faucet.
If the hole is large, add acces-
sory centering ring 98996000.
When installing the faucet, push
it toward the front of the hole.
Install the drain pull rod. Installez la tirette. Instale el tirador.
Installez la bague de centrage
sur le robinet.
Si le trou est grand, ajoutez
anneau de centrage №
98996000.
Poussez le robinet vers l'avant
du trou.
Instala el aro de centrado en el
grifo.
Si el orificio es grande, añadir
aro de centrado accesorio
98996000.
Al instalar el grifo, hacia la
parte delantera del orificio.
98996000
71070xx1 / 71078xx1 / 71100xx1 /
71104xx1 / 71200xx1
1 2
1⁵⁄₁₆"-1⁷⁄₁₆"
1⁵⁄₁₆"-1⁷⁄₁₆"

7
English Français Español

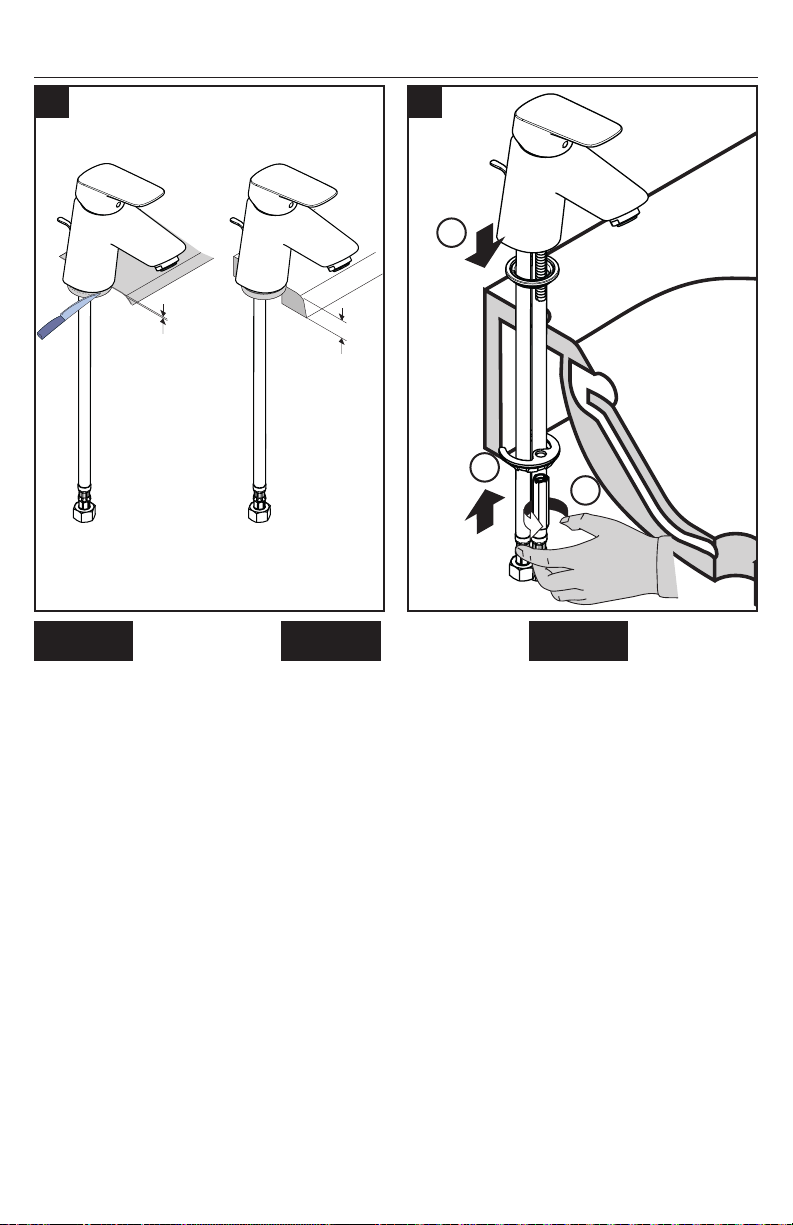

Place the faucet and centering
ring(s) on the mounting surface.
If the mounting surface is less
than ³⁄₁₆" thick, trim the centering
ring.
Install the washer and the mount-
ing collar.
Placez le robinet et la rondelle
de centrage sur la surface de
montage.
Si la surface de montage est
inférieure à ³⁄₁₆ po (4 mm)
d'épaisseur, découpez la
rondelle.
Installez la rondelle et le collier
de montage.
Coloque el grifo y el aro de
centrado sobre la superficie de
montaje.
Si la superficie de montaje es de
menos de ³⁄₁₆" (4 mm) de espe-
sor, recortar el aro de centrado.
Instale la arandela y el collar de
montaje.
> 4 mm
< 4 mm
34
> ³⁄₁₆" / 4 mm
< ³⁄₁₆" / 4 mm
1
2
3

8
English Français Español

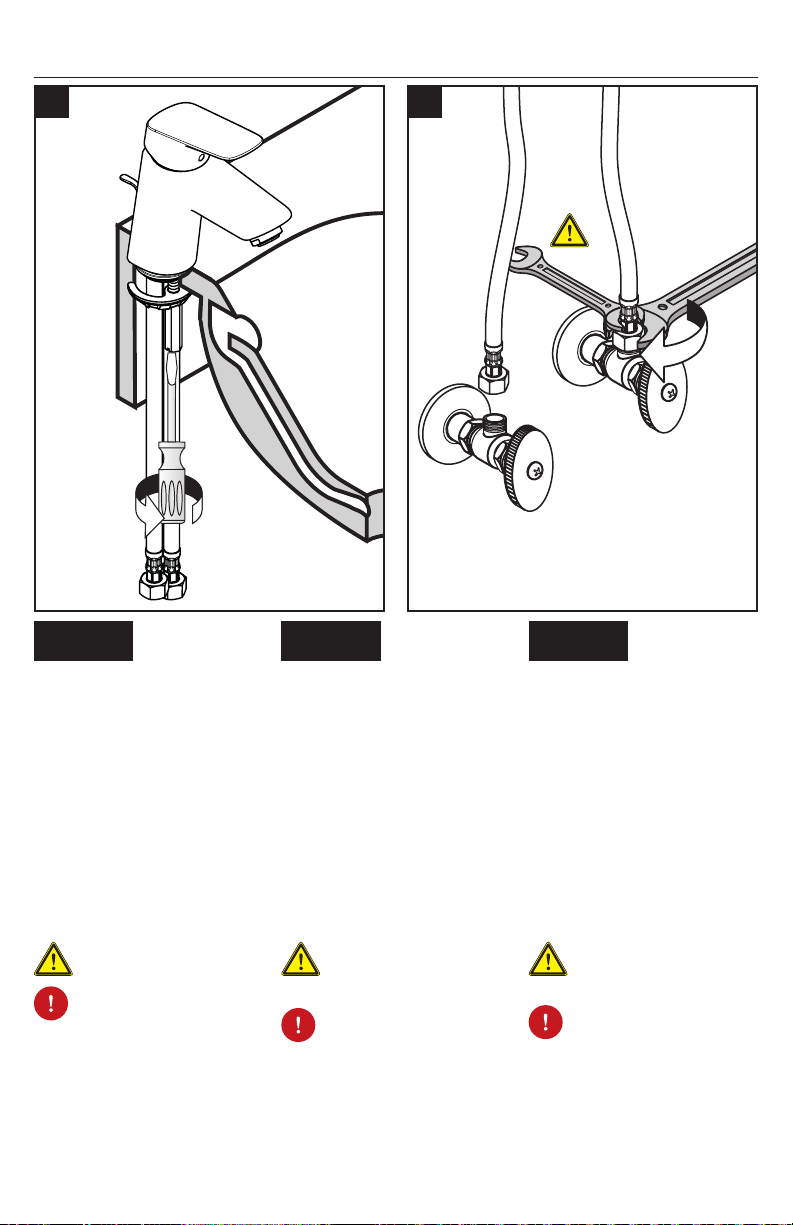

Tighten the collar using a flat
head screwdriver.
Connect the supply lines to the
stops.
Use two wrenches.
Do not allow the
hoses to twist.
Serrez le collier de montage.
Connectez les tuyaux d’arrivée
sur les butées d’arrêt.
Utilisez deux clés,
tel qu’illustré.
Assurez-vous que
les tuyaux ne
s’entortillent pas.
Apriete el collar de montaje.
Conecte las mangueras de
suministro sobre los topes.
Use las dos llaves
fijas como se ilustra.
No permita las
mangueras se
retuerzan.
9 mm
16 mm
5.2 ft-lb
7 Nm
5.9 ft-lb
8 Nm
5 6

9
English Français Español
Installation / Installation / Instalación
Installez la tirette. Instale el tirador.
Placez le robinet et l’anneau
d’étanchéité sur la surface de
montage.
Installez la rondelle en fibre, la
rondelle métallique et l’écrou de
montage.
Serrez l’écrou de montage.
Coloque el grifo y el aro de
sellado sobre la superficie de
montaje.
Instale la arandela de fibra, la
arandela metálica y la tuerca de
montaje.
Apriete la tuerca de montaje.

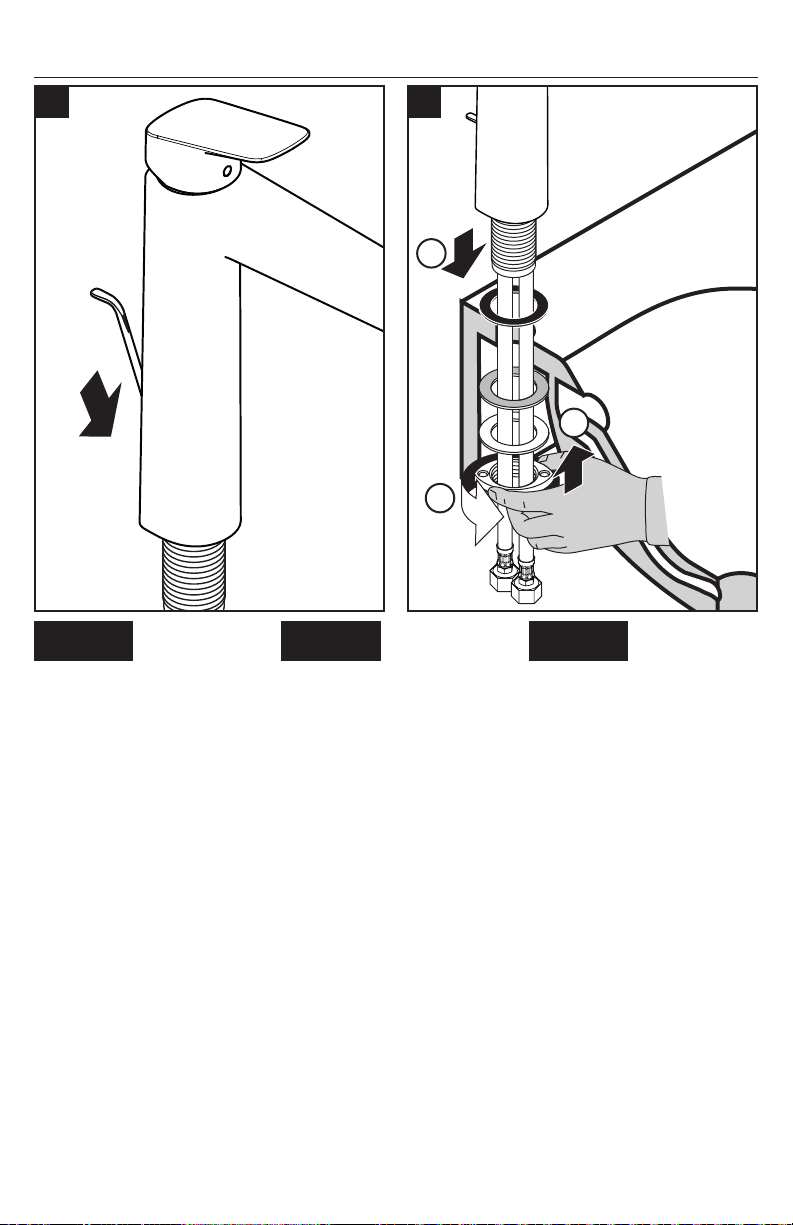

Install the pull rod.
Place the faucet and sealing ring
on top of the mounting surface.
Install the friction washer, metal
washer, and mounting nut.
Tighten the mounting nut.
71090xx1
12
1
2
3

10
English Français Español
Serrez les vis de pression. Apriete los tornillos tensores.Tighten the tensioning screws.
Connect the supply lines to the
stops.
Use two wrenches.
Do not allow the
hoses to twist.
Connectez les tuyaux d’arrivée
sur les butées d’arrêt.
Utilisez deux clés,
tel qu’illustré.
Assurez-vous que
les tuyaux ne
s’entortillent pas.
Conecte las mangueras de
suministro sobre los topes.
Use las dos llaves
fijas como se ilustra.
No permita las
mangueras se
retuerzan.
9 mm
16 mm
2.2 ft-lb
3 Nm
5.9 ft-lb
8 Nm
3 4
