Hans Grohe Ecostat Comfort 13118000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
EN Instructions for use / assembly instructions 4
DK Brugsanvisning / Monteringsvejledning 6
FI Käyttöohje / Asennusohje 8
NO Bruksanvisning / Montasjeveiledning 10
Ecostat Comfort
13119000
Ecostat Comfort
13118000

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen,
geistigen und / oder sensorischen Einschränkungen
dürfen das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Das Produkt ist nicht für die Verwendung in
Verbindung mit einem Dampfbad vorgesehen!
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
• Die in den Ländern jeweils gültigen
Installationsrichtlinien sind einzuhalten.
ECOSTAT in Verbindung mit
Durchlauferhitzern.
• Wird eine Handbrause angeschlossen, so muss aus
dieser eine eventuell vorhandene Drossel ausgebaut
werden.
• 13118000 / 13119000: Bei Problemen mit dem
Durchlauferhitzer oder großen Druckunterschieden
muss die beigepakte Drossel (Artikelnummer
97510000) in den Kaltwasserzulauf eingesetzt
werden.
Deutsch
Wartung (siehe Seite 18)
• Um die Leichtgängigkeit der Regeleinheit
zu gewährleisten, sollte der Thermostat
von Zeit zu Zeit auf ganz warm und ganz
kalt gestellt werden.
• Der Thermostat ist mit
Rückflussverhinderern ausgestattet.
Rückflussverhinderer müssen gemäß DIN
EN 1717 regelmäßig in Übereinstimmung
mit nationalen oder regionalen
Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
Safety Function (siehe Seite 15)
Dank der Safety Function lässt sich die
gewünschte Höchsttemperatur von z. B.
max. 42 ºC voreinstellen.

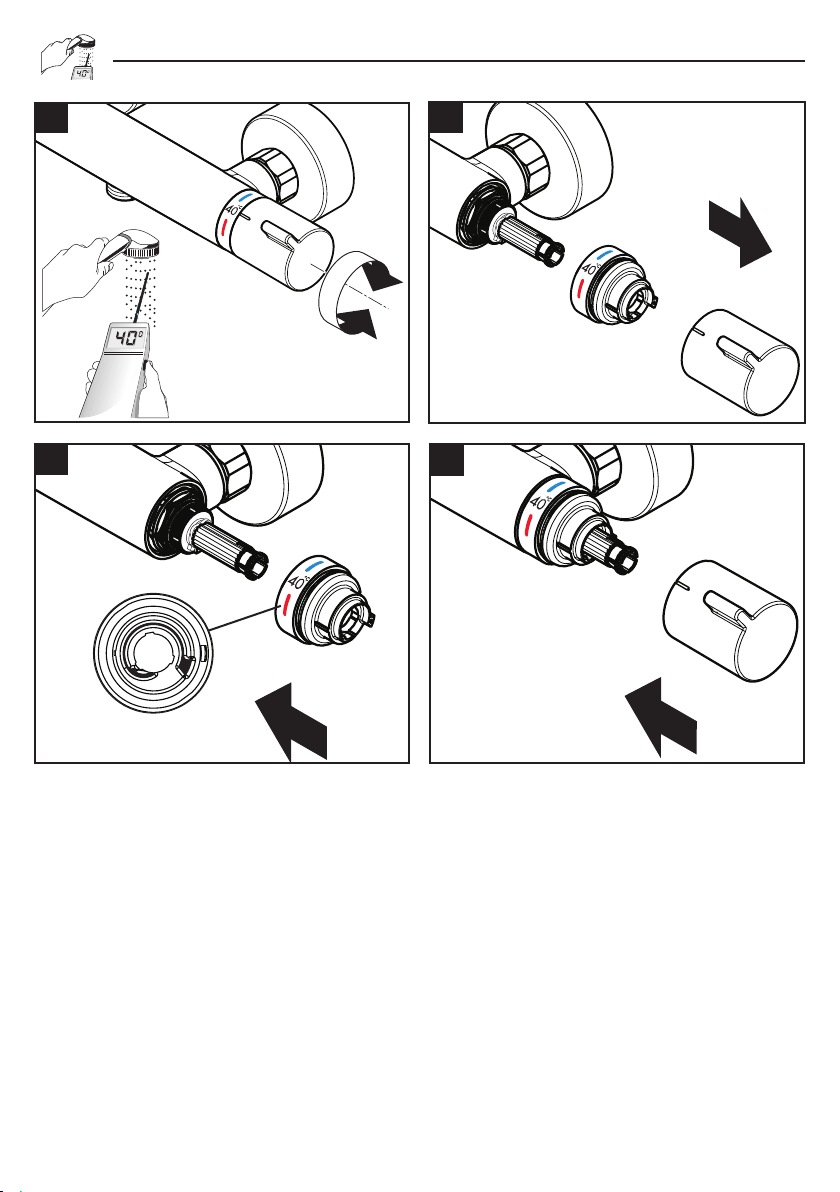

Einjustieren (siehe Seite 14)
Nach erfolgter Montage muss die
Auslauftemperatur des Thermostaten
überprüft werden. Eine Korrektur ist
erforderlich wenn die an der Entnahmestelle
gemessene Temperatur von der am
Thermostaten eingestellten Temperatur
abweicht.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser
konzipiert!
2

Bedienung (siehe Seite 16)
Maße (siehe Seite 19)
Serviceteile (siehe Seite 20)
Prüfzeichen (siehe Seite 20)
Störung Ursache Abhilfe
Wenig Wasser -Versorgungsdruck nicht
ausreichend
-Leitungsdruck prüfen
-Schmutzfangsiebe verschmutzt
(96922000 / 97367000 )
-Schmutzfangsiebe vor dem
Thermostat und auf der
Regeleinheit reinigen
(96922000 / 97367000)
-Siebdichtung der Brause
verschmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
-Rückflussverhinderer verschmutzt
/ defekt
-Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
-Thermostat wurde nicht justiert -Thermostat justieren
-Zu niedrige
Warmwassertemperatur
-Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich -Regeleinheit verkalkt -Regeleinheit austauschen
Brause oder Auslauf tropft -Schmutz oder Ablagerungen auf
dem Dichtsitz, Absperroberteil
beschädigt
-Absperroberteil reinigen bzw.
austauschen
Durchlauferhitzer schaltet bei
Thermostatbetrieb nicht ein
-Drossel in der Handbrause nicht
ausgebaut
-Drossel aus der Handbrause
entfernen
-Schmutzfangsiebe verschmutzt -Schmutzfangsiebe reinigen /
austauschen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen

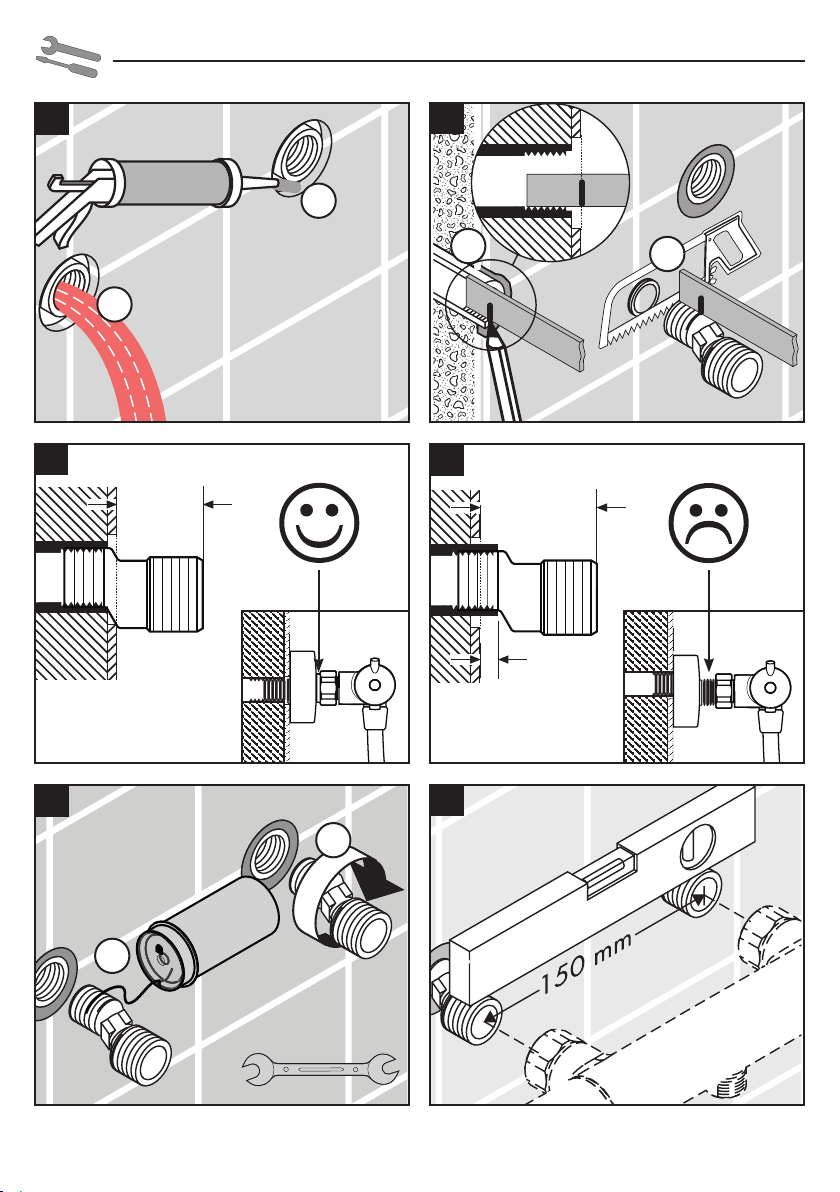

Montage siehe Seite 12
Durchflussdiagramm
(siehe Seite 19)
 Brause
 Wanne
Reinigung (siehe beiliegende
Broschüre)
Deutsch
3

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this shower
system without proper supervision. Persons under
the influence of alcohol or drugs are prohibited from
using this shower system.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The product is not designed to be used with steam
baths!
• The fitting must be installed, flushed and tested after
the valid norms!
• The plumbing codes applicable in the respective
countries must be oberserved.
ECOSTAT in conjunction with flow
heaters
• If fitting a hand shower remove the water limiter from
the shower.
• 13118000 / 13119000: In case of problems with the
continuous water heater or of greatly varying water
pressures, you must install the water limiter (comprised
in the delivery, article number 97510000) in the cold
water supply.
English
Maintenance (see page 18)
• To guarantee the smooth running of the
thermostat, it is necessary from time to
time to turn the thermostat from total hot
to total cold.
• The mixer is equipped with check valves.
The check valves must be checked
regularly according to DIN EN 1717 in
accordance with national or regional
regulations (at least once a year).
Safety Function (see page 15)
The desired maximum temperature for
example max. 42º C can be pre-set thanks
to the safety function.
Adjustment (see page 14)
After the installation, the output temperature
of the thermostat must be checked. A
correction is necessary if the temperature
measured at the output differs from the
temperature set on the thermostat.
Do not use silicone containing acetic acid!
Symbol description
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
• Safety against backflow
• The product is exclusively designed for drinking water!
4

Operation (see page 16)
Dimensions (see page 19)
Spare parts (see page 20)
Test certificate (see page 20)
Fault Cause Remedy
Insufficient water -Supply pressure inadequate -Check water pressure (If a pump
has been installed check to see if
the pump is working).
-Filters are dirty (96922000 /
97367000 )
-Clean filter in front of the mixer and
on the MTC-thermo cartridge
(96922000 / 97367000)
-Shower filter seal dirty -Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
-Backflow preventers dirty or
leaking
-Clean backflow preventers,
exchange if necessary
Spout temperature does not
correspond with temperature set
-Thermostat has not been adjusted -Adjust thermostat
-Hot water temperature too low -Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible -thermo cartridge calcified -Exchange thermo cartridge
Shower or spout dripping -Dirt or sedimentation on valve seat,
shut-off unit damaged
-Clean or exchange shut-off unit
Instantaneous heater didn't work
with thermostat
-Flow limiter in handshower isn’t
removed
-Remove flow limiter
-Filters are dirty -Clean the filter / exchange filter
-check valve hasn't moved back -Exchange check valves
Assembly see page 12
Flow diagram
(see page 19)
 Shower
 Bath tub
Cleaning (see enclosed brochure)
English
5

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Dette produkt er ikke beregnet til anvendelse i
forbindelse med et dampbad!
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
ECOSTAT i forbindelse med
gennemstrømningsvandvarmer.
• Hvis der tilsluttes en håndbruser, skal en drossel (hvis
der findes en) fjernes.
• 13118000 / 13119000: Ved problemer med
gennemstrømningsvandvarmer eller for store
trykforskelle, skal der monteres den vedlagte
vandbegrænser i koldt vandstilgangen (art.nr.
97510000).
Dansk
Service (se s. 18)
• For at sikre optimal funktion af
termostaten, bør termostaten fra tid til
anden motioneres (stilles skiftevis helt
varm og helt kold).
• Termostaten er forsynet med
kontraventil . Ifølge DIN EN 1717
skal gennmestrømningsbegrænsere i
overenstemmelse med nationale regler
afprøves regelmæssigt (mindst en gang
om året).
Safety Function (se s. 15)
Takket være Safety varmtvands-
begrænsningen kan maksimaltemperaturen
forudindstilles eksempel max. 42º C.
Justering (se s. 14)
Efter monteringen skal termostatens
udløbstemperatur kontrolleres. Såfremt
den målte vandtemperatur afviger fra den
på termostaten viste forindstilling er en
korrigering af skalagrebet nødvendig.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!
6

Brugsanvisning (se s. 16)
Målene (se s. 19)
Reservedele (se s. 20)
Godkendelse (se s. 20)
Fejl Årsag Hjælp
For lidt vand -Forsyningstrykket er ikke højt nok -Afprøv forsyningstrykket
-Smudsfangsien er snavset
(96922000 / 97367000 )
-Rengør smudsfangsi
foran termsotaten og på
termostatelementet
(96922000 / 97367000)
-Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og
slange
Kryds-flow, varmt vand i
koldtvandsledningen og omvendt
-Kontraventilen er snavset eller utæt. -Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer
ikke overens med den indstillede
temperatur
-Termostaten er ikke justeret -Juster termostatenI
-For lav varmtvands-temperatur -Forhøj varmtvands-temperaturen fra
42ºC til 65ºC
Temperaturregulering ikke mulig -katuschen er tilkalket -Udskift katuschen
Bruser/kartud drypper -Snavs eller kalk på pakningen,
beskadiget afspærringsventil
-Rengør afspærrings-ventil eller
udskift evt.
Vandvarmeren går ikke i gang ved
aktivering af termostat
-Vandsparen i håndbruseren er ikke
fjernet
-Afmonter vandsparen i
håndbruseren
-Smudsfangsien er snavset -Rengør/udskift smudsfangsi
-Kontraventilen hænger -Udskift kontraventil
Montering se s. 12
Gennemstrømningsdiagram
(se s. 19)
 Bruser
 Badekar
Rengøring (se venligst den vedlagte
brochure)
Dansk
7

Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Lapset ja ruumiillisesti, henkisesti ja/tai
aistillisesti rajoittuneet aikuiset eivät saa käyttää
suihkujärjestelmää ilman valvontaa. Alkoholin tai
huumeiden vaikutuksessa olevat henkilöt eivät saa
käyttää suihkujärjestelmää.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Tuotetta ei ole tarkoitettu käytettäväksi yhdessä
höyrykylvyn kanssa!
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti!
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
ECOSTAT läpivirtauskuumentimia
käytettäessä.
• Jos käytössä on käsisuihku, on siinä mahdollisesti
oleva virtauksenrajoitin poistettava.
• 13118000 / 13119000: Jos läpivirtauskuumentimet
tai suuret paine-erot aiheuttavat ongelmia, kylmän
veden syöttöön on asennettava pakkauksessa oleva
kuristin (tuotenumero 97510000).
Suomi
Huolto (katso sivu 18)
• Säätöyksikön kevytkäyttöisyyden
takaamiseksi, säädä säätöyksikkö ajoittain
täysin kylmälle ja täysin kuumalle.
• Termostaatti on varustettu vastaventtiileillä.
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN EN 1717,
vähintään kerran vuodessa).
Safety Function (katso sivu 15)
Safety Function:ista johtuen haluttu
maksimilämpötila voidaan esiasettaa,
esimerkiksi maks. 42º C.
Säätö (katso sivu 14)
Asennuksen jälkeen termostaatin
ulostulolämpötila on tarkastettava. Säätö on
tarpeen, jos käyttöpisteessä mitattu veden
lämpötila eroaa termostaattiin säädetystä
lämpötilasta.
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
• Estää itsestään paluuvirtauksen
• Tuote on suunniteltu käytettäväksi ainoastaan
juomaveden kanssa!
8

Käyttö (katso sivu 16)
Mitat (katso sivu 19)
Varaosat (katso sivu 20)
Koestusmerkki (katso sivu 20)
Häiriö Syy Toimenpide
Vähän vettä -Syöttöpaine ei ole riittävä -Tarkasta putkiston paine
-Likasihdit likaantuneet (96922000
/ 97367000 )
-Puhdista termostaatin ja
säätöyksikön likasihdit
(96922000 / 97367000)
-Käsisuihkun sihtitiiviste likaantunut -Puhdista suihkukahvan ja letkun
välissä oleva sihtitiiviste
Ristiinvirtaus, hanan ollessa kiinni
lämmin vesi pääsee virtaamaan
kylmänveden putkeen tai
päinvastoin.
-Suuntaisventtiili likaantunut /
viallinen
-Puhdista suuntaisventtiili, vaihda
tarvittaessa
Veden ulostulolämpötila ei vastaa
säädettyä lämpötilaa
-Termostaattia ei ole säädetty -Säädä termostaatti
-Lämminveden lämpötila liian
alhainen
-Kohota lämminveden lämpötila
arvoon välillä 42ºC ja 65ºC
Lämpötilan säätö ei ole mahdollista -lämpötilan säätöyksikkö
kalkkeutunut
-Vaihda lämpötilan säätöyksikkö
Käsisuihkusta tai hanasta tippuu
vettä
-Likaa tai kerrostumia
tiivisteistukassa, sulkuventtiilin
etuosa vahingoittunut
-Puhdista tai vaihda sulkuventtiilin
etuosa
Läpimenokuumennin ei kytkeydy
päälle termostaattikäytössä
-Käsisuihkussa olevaa kuristinta ei
ole poistettu
-Poista kuristin käsisuihkusta
-Likasihdit likaantuneet -Puhdista / vaihda likasihdit
-Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
Asennus katso sivu 12
Virtausdiagrammi
(katso sivu 19)
 Suihku
 Amme
Puhdistus (katso oheinen esite)
Suomi
9

Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Dusjsystemet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Barn og voksne med fysiske og psykiske og/eller
sensoriske handicap skal ikke bruke dusjsystemet
uten oppsyn. Personer som er påvirket av alkohol
eller narkotika skal ikke bruke dusjsystemet.
Store trykkdifferanser mellom kaldt- og
varmtvannstilkoblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for
transportskader. Etter monteringen aksepteres ikke
noen transport- eller overflateskader.
• Produktet er ikke påtenkt for bruk sammen med et
dampbad!
• Armaturen skal monteres iht. gyldige standarder. De
skal spyles og sjekkes!
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
ECOSTAT i forbindelse med
gjennomstrømningsovn.
• Når det tilkobles en hånddusj, skal en eventuell
allerede innbygd drossel i hånddusjen fjernes.
• 13118000 / 13119000: Når det oppstår
problemer med gjennomstrømningsovner eller
ved store trykkdifferanser skal den medfølgende
drossel (artikkelnummer 97510000) monteres i
kaldtvannsforsyningen .
Norsk
Vedlikehold (se side 18)
• For å holde regulerings-enheten
bevegelig, skal termostaten stilles fra tid til
annen på helt varmt og helt kaldt.
• Termostaten er utstyrt med returløpssperre.
Funksjonen til returløpssperren skal iht.
DIN EN 1717 og i samsvar med de
nasjonale og lokale forskrifter sjekkes
regelmessig (DIN 1988 en gang i året).
Safety Function (se side 15)
Takket være egenskapen "Safety Function"
kan det forhåndsinnstilles en ønsket maks.
termperatur, f.eks. 42 ºC.
Justering (se side 14)
Etter avsluttet montering skal termostatens
utløpstemperatur kontrolleres. Det er
nødvendig med korrektur når temperaturen
målt ved uttaksstedet avviker fra
temperaturen som er innstilt på termostaten.
Ikke bruk silikon som inneholder eddiksyre!
Symbolbeskrivelse
Tekniske data
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 – 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 80°C
Anbefalt temperatur for varmt vann 65°C
Termisk desinfisering: maks. 70°C / 4 min
• Egensikker mot tilbakeflyt
• Produktet er utelukkende designet for drikkevann!
10
