Hans Grohe Axor Starck 10407 1 Series Instruction Manual

INSTALLATION
EN ⁄ Installation / User Instructions / Warranty
FR ⁄ Instructions de montage / Mode d'emploi / Garantie
ES ⁄ Instrucciones de montaje / Manejo / Garantía
AXOR
Massaud™
18978XX1
AXOR
Citterio M™
34808XX1
AXOR
Starck™
10407XX1
AXOR Uno™
38418XX1
AXOR
Montreux™
16508XX1
AXOR
Urquiola™
11408XX1
AXOR
Citterio™
39414XX1
AXOR Uno™
38414X X1

2
TECHNICAL INFORMATION
Water pressure
recommended 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Hot water temp.
recommended 120°-140° F (49°- 60°C)*
maximum 176°F (80° C)*
Flow rate @ 44 PSI 5.5 GPM (20.8 l/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water
heater.
ENGLISH
INSTALLATION CONSIDERATIONS
⁄ For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
⁄ Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete
the installation.
⁄ This product is for use with shower heads rated at
1.1 GPM (4.2 L/min) or higher.
⁄ This trim is for use with iBox Universal Plus model
01850181 (not included).
⁄ To prevent scald injury, the maximum output tem-
perature of the shower mixing valve must be no
higher than 120°F (49°C). In Massachusetts, the
maximum output temperature can be no higher
than 112° F (44°C).
⁄ Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
THE ROTATIONAL LIMIT STOP (SEE PAGE 21)
TO REDUCE THE RISK OF SCALD INJURY,
ADJUST THE ROTATIONAL LIMIT STOP IF:
⁄ The maximum output temperature is greater than
120°F (49°C) or that permitted by local plumb-
ing code
⁄ The temperature of the incoming hot or cold
water supply changes seasonally, or if changes
are made to the water heater.

3
DONNÉES TECHNIQUES
Pression d’eau
recommandée 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (49°- 60°C)*
maximum 176°F (80° C)*
Capacité nominale 5.5 GPM (20.8 l/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À PRENDRE EN CONSIDÉRATION POUR L’INSTALLATION
⁄ Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
⁄ Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
⁄ Ce produit devrait être seulement utilisé avec les
pommes de douche évaluées à 1.1 GPM
(4.2 L/min) ou plus.
⁄ Ce dispositif requiert une pièce intérieure
01850181.
⁄ Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F
(49°C). Au Massachusetts, la température de
sortie maximale du robinet de douche ne doit
pas excéder 112°F (44°C).
⁄ Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
FRANAIS
LA BUTÉE DE LIMITE DE ROTATION (VOIR PAGE 21)
POUR RÉDUIRE LES RISQUES DE BLESSURES
PAR BRÛLURE, RÉGLEZ LA BUTÉE DE LIMITE
DE ROTATION SI :
⁄ La température maximale de l’eau est supérieure à
120 °F (49° C) ou à la température permise par le
code de plomberie local.
⁄ La température de l’alimentation en eau chaude ou
froide varie selon les saisons, ou des modifications
sont apportées au chauffe-eau.

4
DATOS TECNICOS
Presión en servicio
recomendada 15 - 75 PSI (0.1-0.5 MPa)
máximo 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (49°- 60°C)*
máximo 176°F (80° C)*
Caudal máximo 5.5 GPM (20.8 l/min)
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
ESPAÑOL
CONSIDERACIONES PARA LA INSTALACIÓN
⁄ Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
⁄ Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
⁄ Este producto debe ser utilizado sólo con
alcachofas de la ducha valoradas en 1.1 GPM
(4.2 L/min) o más.
⁄ La unidad requiere una pieza interior de válvula
01850181.
⁄ Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts, la
máxima temperatura de salida de la válvula de
la ducha no debe exceder los 112°F (44°C).
⁄ Mantenga este folleto y el recibo (u otro com-
probante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
EL TOPE LÍMITE ROTACIONAL (VER PÁGINA 21)
PARA EVITAR LESIONES POR ESCALDADURA,
AJUSTE EL TOPE LÍMITE ROTACIONAL SI:
⁄ La temperatura máxima de salida es mayor a
120°F (49° C) o la temperatura permitida por el
código de plomería local.
⁄ La temperatura del suministro de entrada de
agua caliente o fría cambia estacionalmente, o si
se realizan cambios al calentador de agua.

5

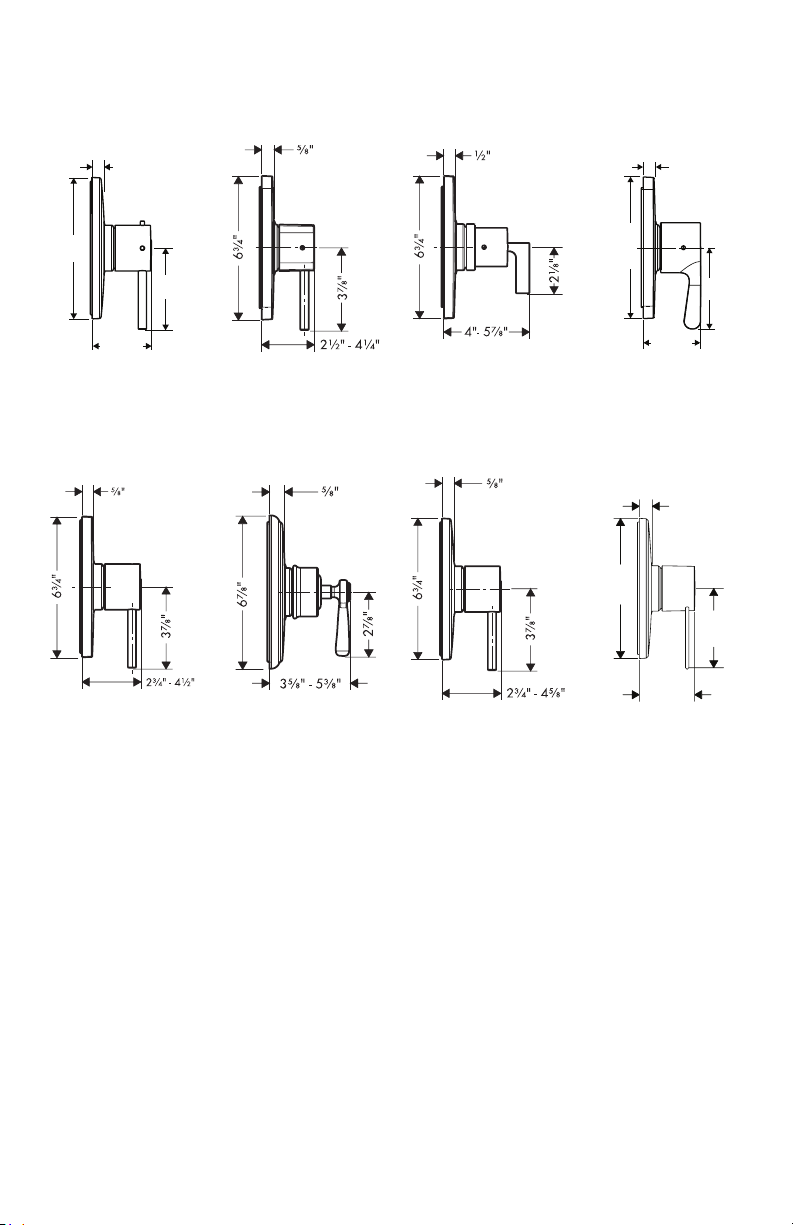

AXOR Urquiola
11408xx1
AXOR Starck
10407xx1 AXOR Citterio 39414xx1
AXOR Massaud
18978xx1
AXOR Citterio M
34808xx1
AXOR Uno
38418xx1
AXOR Montreux
16508xx1
½"
6¾"/6¾"
2⅝"-4½"
3⅞"
6¾"
3⅞"
2¾"-4½"
⅝"
3¾"
⅝"
2⅝" - 3¾"
6¾"
AXOR Uno
38414xx1

6
TOOLS REQUIRED / OUTILS REQUIS /
HERRAMIENTAS ÚTILES
SERVICE STOPS / BUTÉES D’ARRÊT D’ISOLATION / CIERRES DE SERVICIO
 IMPORTANT
The 01850181 iBox Universal
Plus rough valve (not included)
incorporates service (isolation)
stops on the hot and cold inlets.
Use a 4 mm Allen wrench to
open and close the stops.
 IMPORTANTE
El cuerpo empotrado iBox
Universal Plus, #01850181, (no
incluido) incluye los cierres de
servicio.
Utilice una llave hexagonal de
4 mm para abrirlas y cerrarlas.
 AVIS
Le corps d'encastrement iBox
Universal Plus, #01850181,
(non compris) inclut les arrêts
d'isolation service.
Utiliser un clé hexagonale de 4
mm pour ouvrir et fermer les.
2.5 mm
4 mm
5 mm
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm

7

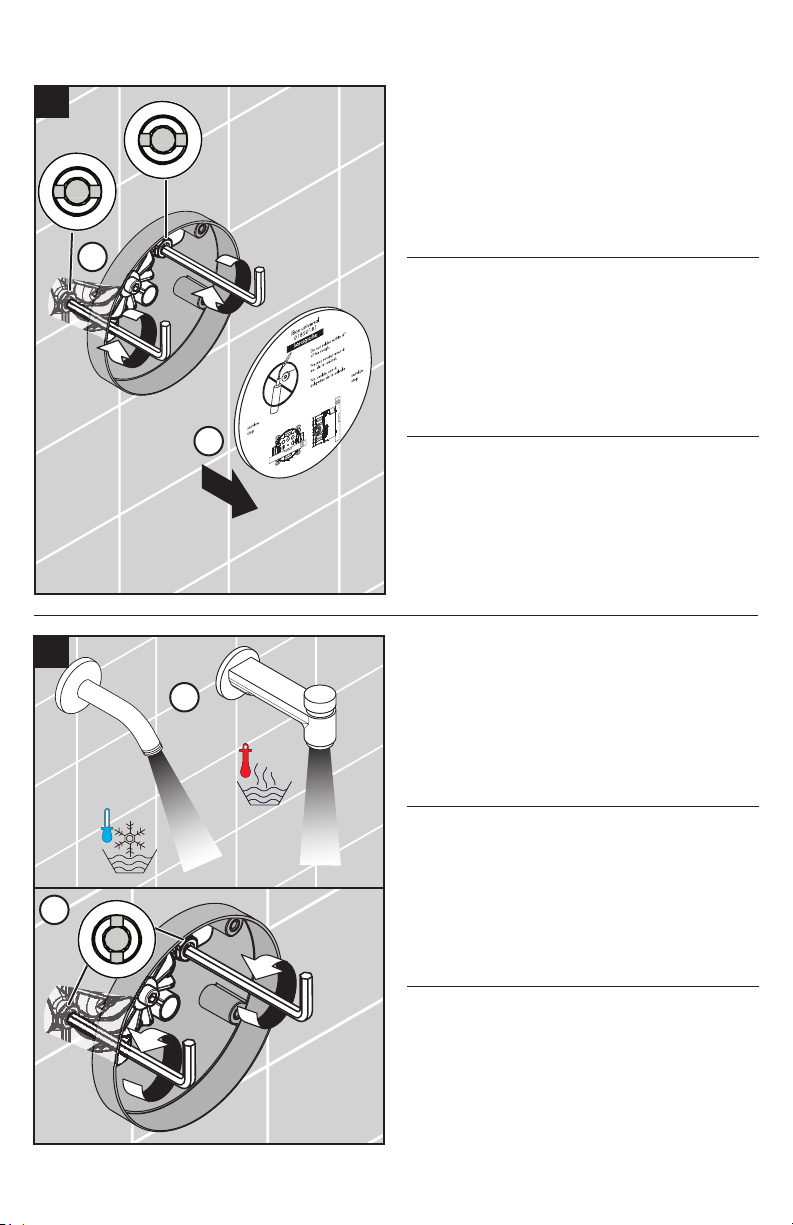

FLUSH THE HOT AND COLD SUPPLIES:
Remove the dust cover.
Open both stops.
 TO REDUCE THE RISK OF SCALD INJURY,
AVOID SKIN CONTACT WITH WATER:
Allow the hot and cold supplies to flush for at least
5 minutes.
 CLOSE THE STOPS.
RINCEZ LES CONDUITES D’ALIMENTATION
DE L’EAU CHAUDE ET DE L’EAU FROIDE:
Retirez l’étiquette. Ouvrez l’eau à les butées d'arrêt
d'isolation.
 POUR RÉDUIRE LES RISQUES DE BLESSURES
PAR BRÛLURE, ÉVITEZ LE CONTACT DE LA
PEAU AVEC L’EAU.
Rincez les conduites de l’eau pour au moins 5
minutes.
 FERMEZ L'EAU CHAUDE ET L'EAU FROID À
LES BUTÉES D'ARRÊT D'ISOLATION.
LAVE LOS SUMINISTROS FRÍO Y CALIENTE:
Retire la etiqueta.
Abra los pasos del agua en los cierres de servicios.
 PARA EVITAR LESIONES POR ESCALDADURA,
EVITE EL CONTACTO DE LA PIEL CON EL
AGUA.
Lave los suministros de agua para por lo menos
cinco minutos.
 CIERRE LOS PASOS DEL AGUA CALIENTE
Y DEL AGUA FRÍA EN LOS CIERRES DE
SERVICIO.
TUB SHOWER / BAIGNOIRE DOUCHE / BAÑO DUCHA
90°
90°
90°
90°
1
2
1
2
3
4
> 5 min
4 mm

8

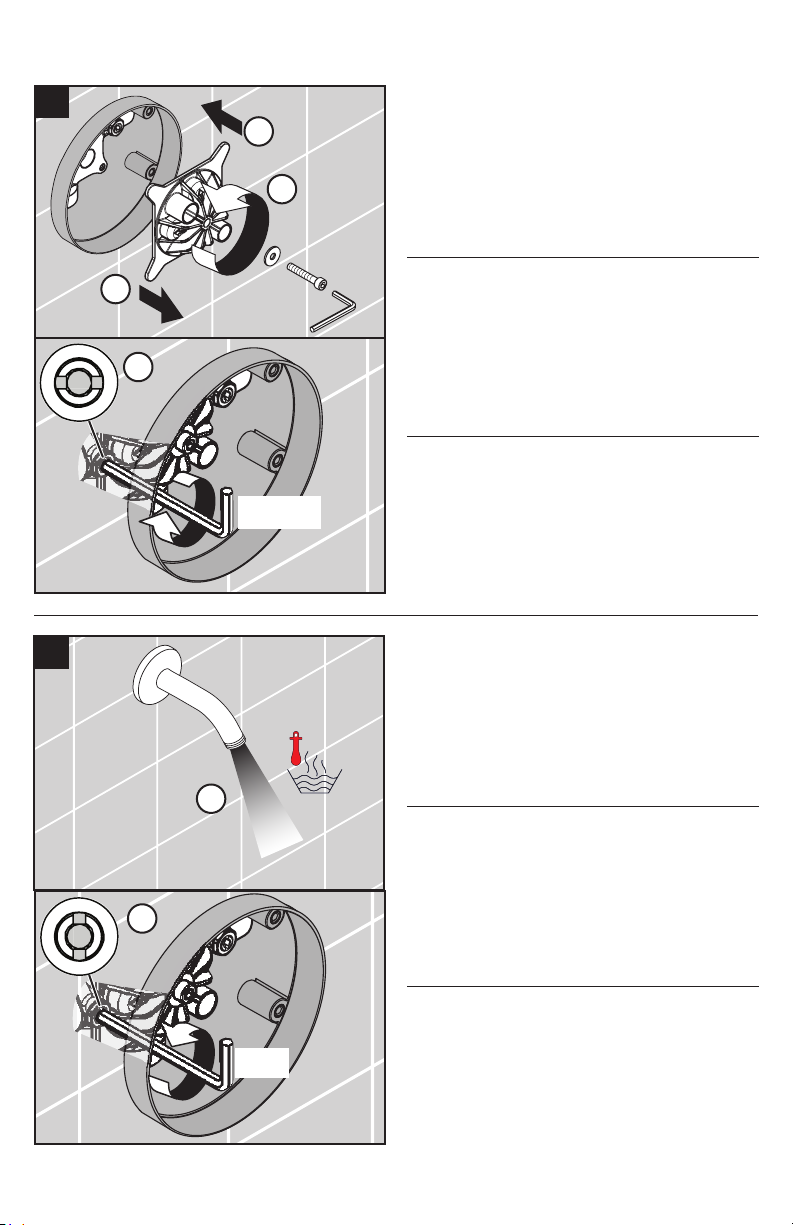

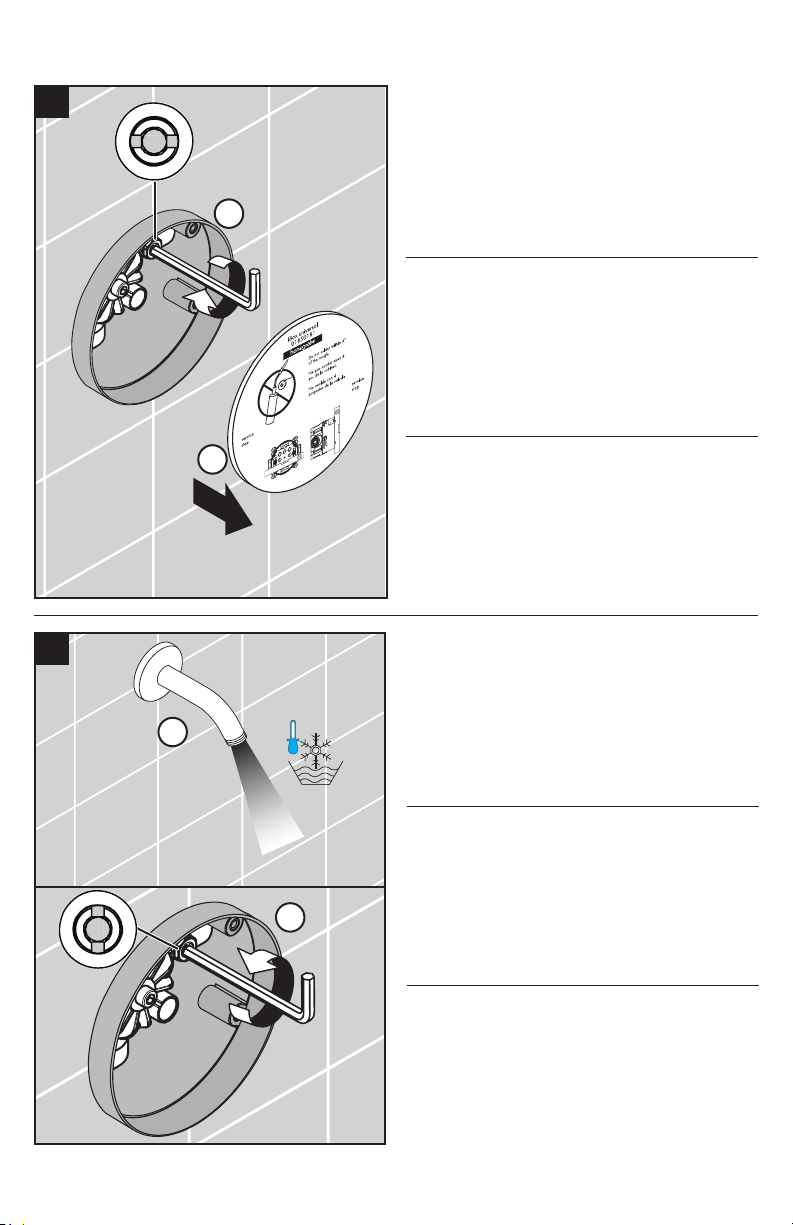

FLUSH THE HOT AND COLD SUPPLIES:
Remove the dust cover.
Open the cold stop.
Allow the cold supply to flush for at least five
minutes.
 CLOSE THE COLD STOP.
RINCEZ LES CONDUITES
D’ALIMENTATION DE L’EAU CHAUDE ET
DE L’EAU FROIDE:
Retirez l’étiquette.
Ouvrez l’eau froide à la butée d'arrêt d'isolation.
Rincez le conduite de l’eau froide pour au moins 5
minutes.
 FERMEZ L'EAU FROIDE À LA BUTÉE D'ARRÊT
D'ISOLATION.
LAVE LOS SUMINISTROS FRÍO Y CALIENTE:
Retire la etiqueta.
Abra el paso del agua fría en el cierre de servicio.
Lave el suministro de agua fría para por lo menos
cinco minutos.
 CIERRE EL PASO DEL AGUA FRÍA EN EL
CIERRE DE SERVICIO.
SHOWER ONLY / DOUCHE SEULEMENT / DUCHA SOLAMENTE
90°
90°
1
1
2
4 mm
3
4
> 5 min
4 mm
2

9
Remove the flushing block. Turn it 90° and reinstall.
Open the hot stop.
 TO REDUCE THE RISK OF SCALD INJURY,
AVOID SKIN CONTACT WITH WATER.
Allow the hot supply to flush for at least 5 minutes.
 CLOSE THE HOT STOP.
Retirez la vis de la pièce d’insertion affleurante.
Tournez-le à 90°, et réinstallez-le.
Ouvrez l’eau chaude à la butée d'arrêt d'isolation.
 POUR RÉDUIRE LES RISQUES DE BLESSURES
PAR BRÛLURE, ÉVITEZ LE CONTACT DE LA
PEAU AVEC L’EAU.
Rincez le conduite de l’eau chaude pour au moins
5 minutes.
 FERMEZ L'EAU CHAUDE.
Retire el inserto de lavado. Gírelo 90° y reinstálelo.
Abra el paso del agua caliente en el cierre de
servicio.
 PARA EVITAR LESIONES POR
ESCALDADURA, EVITE EL CONTACTO DE LA
PIEL CON EL AGUA.
Lave el suministro de agua caliente para por lo
menos cinco minutos.
 CIERRE EL PASO DEL AGUA CALIENTE EN EL
CIERRE DE SERVICIO.
90°
3
1
2
3
4
5 mm
4 mm
90°
5
6
> 5 min
4 mm
4

10
INSTALLATION / INSTALLATION / INSTALACIÓN
 TO REDUCE THE RISK OF SCALD INJURY
AND PROPERTY DAMAGE, MAKE SURE THE
STOPS ARE CLOSED.
Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛"
(1-2 mm) from the finished wall surface.
 POUR RÉDUIRE LES RISQUES DE BLESSURES
PAR BRÛLURE ET DE DOMMAGES
MATÉRIELS, ASSUREZ-VOUS QUE LES
BUTÉES D’ARRÊT SONT FERMÉES.
Coupez le protecteur de façon à ce qu’une partie
de ¹⁄₁₆ à ⅛ po (1-2 mm) soit à l’extérieur de la
surface du mur fini.
 PARA EVITAR LESIONES POR ESCALDADURA
Y DAÑOS A LA PROPIEDAD, ASEGÚRESE DE
QUE LOS TOPES ESTÉN CERRADOS.
Corte el protector de yeso de modo que sobre-
salga ¹⁄₁₆" - ⅛" (1-2 mm) de la superficie de la
pared terminada.
Seal the wall around the plaster shield with water-
proof sealant.
 FAILURE TO SEAL THE WALL MAY RESULT IN
PROPERTY DAMAGE.
Remove the flush insert screw, the flush insert, and
the seals.
Scellez le mur autour du protecteur à l’aide d’un
agent d’étanchéité.
 SI LE MUR N’EST PAS SCELLÉ, L’EAU
POURRAIT ÉVENTUELLEMENT CAUSER DES
DOMMAGES.
Retirez la vis, la pièce d’insertion affleurante, et les
joints.
 SELLE LA PARED ALREDEDOR DEL
PROTECTOR DE YESO CON UN SELLADOR
IMPERMEABLE.
Si no se sella la pared, pueden producirse daños
por acción del agua.
¹⁄₁₆"-⅛"
1-2 mm
1
2
5 mm
1
2

11

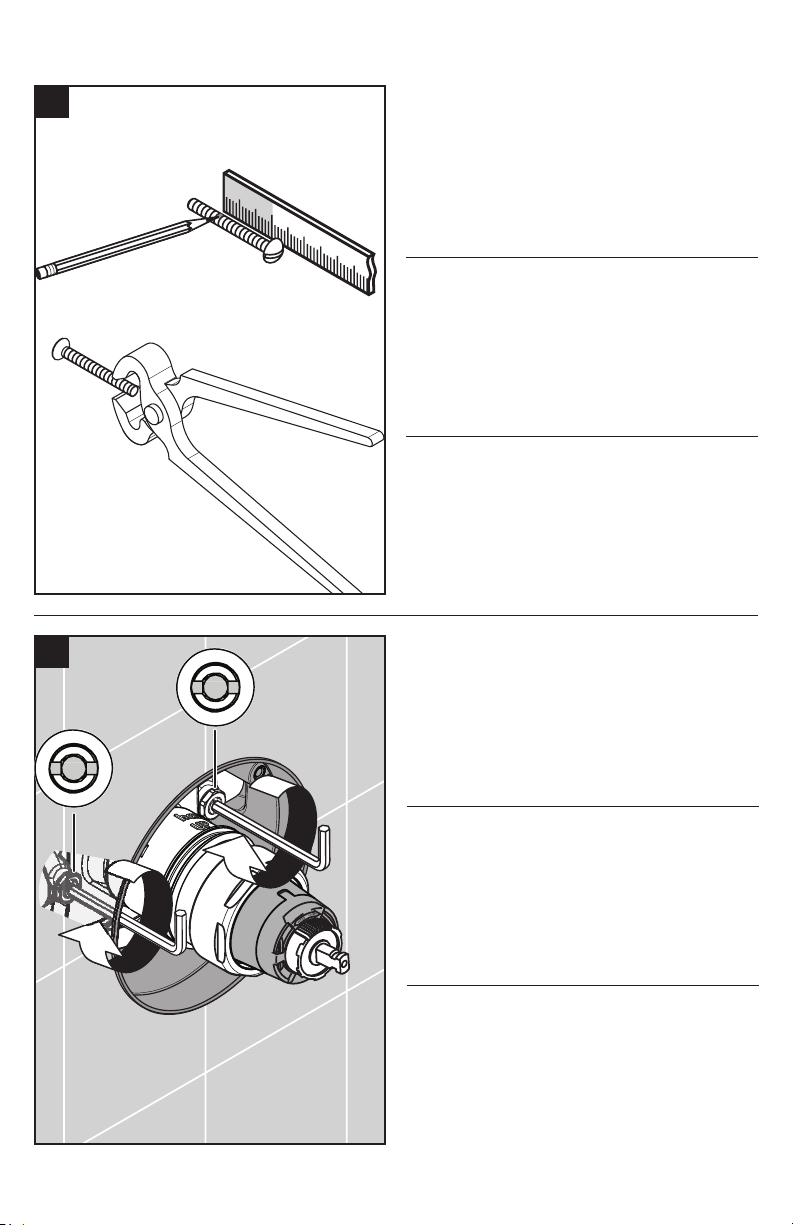

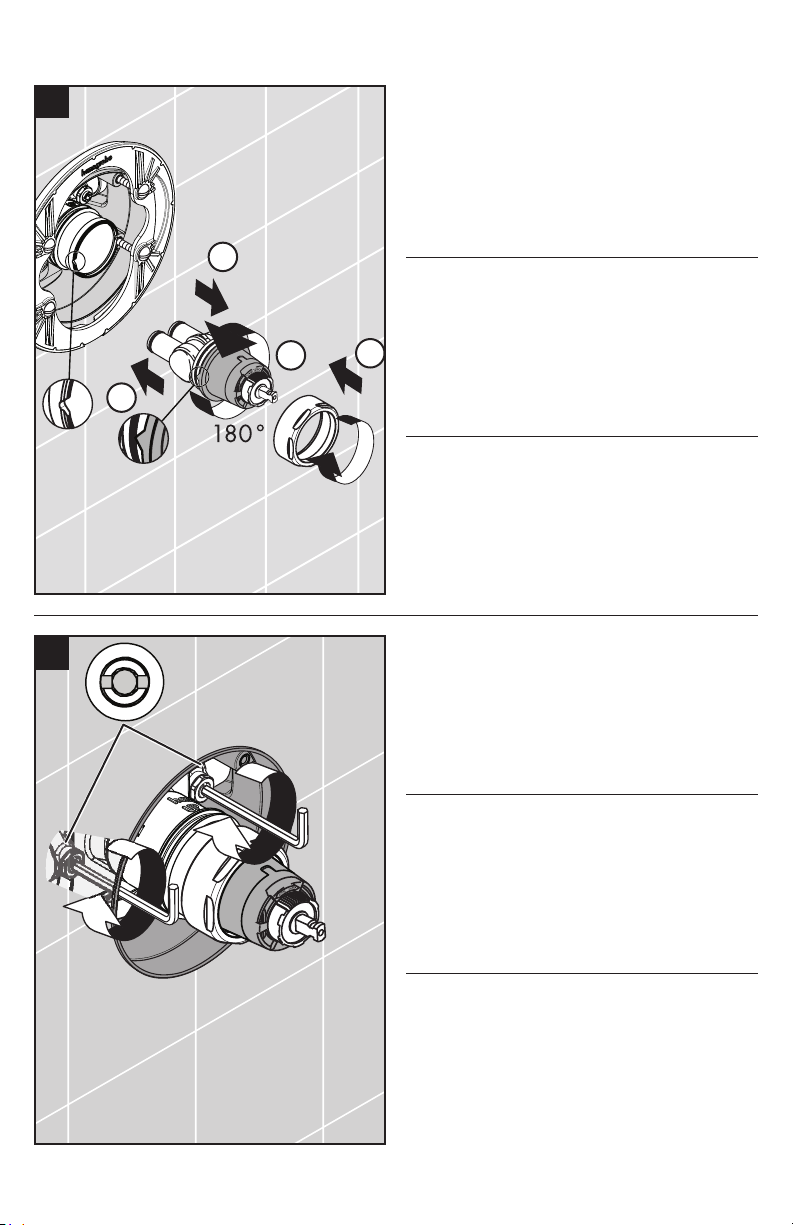

Install the function block.
Tighten the screws using a 4 mm Allen wrench..
Measure the distance from the front of the plaster
shield to one of the screw-in flanges ("X").
Insérez le bloc de fonction.
Installez les vis du bloc de fonction.
Mesurez la distance entre la surface du mur et la
bride du vis. Notez la longueur mesurée (« X »).
Retire el tornillo, el inserto de lavado, y las juntas.
Inserte el bloque de función.
Instale los tornillos del bloque de función.
Mida la distancia entre la superficie de la pared y
la brida de tornillo. Anote esta medida (“X”).
3
4 mm
4

12
Add ½" to this measurement.
Cut each screw so that it is X + ½" (X + 11 mm)
long.
Open the stops.
Ajoutez ½ po à cette longueur « X ». Notez cette
longueur.
Coupez les vis de façon à ce que celui-ci dépasse
de ½ po + la longueur X (11 mm + la longueur X).
Ouvrez l’eau à les butées d'arrêt d'isolation.
Agregue ½" a X. Anote esta medida.
Corte el tornillo de modo que sobresalga ½" + X
(11 mm + X).
Abra el paso del agua en los cierres de servicio.
X + ½"
(X + 11 mm)
90°
90°
5
6
4 mm

13
Install the carrier plate.
TEST THE VALVE:
Place the adapter and the handle on the stem.
Turn the handle counter-clockwise as far as it will
go.
Installez la plaque-support.
TESTEZ LE ROBINET:
Placez ensuite l'adapteur et la poignée sur la tige.
Tournez la manette dans le sens antihoraire jusqu'a
l'extrémité de la plage.
Instale la placa del portador.
PRUEBE LA VÁLVULA:
Coloque el adaptador y la manija en la espiga.
Gire la manija en dirección contraria a las manecil-
las del reloj hasta que la manija pare.
7
8
1
2

14
Make sure that cold water flows from the valve first,
and becomes warmer as the handle is turned.
 USE CAUTION WITH SKIN CONTACT
TO HOT WATER TO REDUCE THE RISK
OF SCALD INJURY. IF THE VALVE OPENS
THROUGH HOT, REVERSE THE CARTRIDGE.
SEE PAGE 18.
Assurez-vous que l'eau froide s'écoule de le robinet
en premier.
 POUR RÉDUIRE LES RISQUES DE BLESSURES
PAR BRÛLURE, ÉVITEZ LE CONTACT DE LA
PEAU AVEC L’EAU. SI LE ROBINET S’OUVRE
EN FAISANT COULER L’EAU CHAUDE, VOIR
PAGE 18.
Asegúrese que el agua fría fluya de la válvula
primero.
 PARA EVITAR LESIONES POR
ESCALDADURA, EVITE EL CONTACTO DE
LA PIEL CON EL AGUA. SI LA VÁLVULA ABRE
EN CALIENTE, INVIERTA EL CARTUCHO. VER
PÁGINA 18.
Measure the temperature of the output water.
If the maximum high temperature is greater than
120°F or that permitted by local plumbing code,
adjust the rotational limit stop. See page 21.
Mettez le temperature de l'eau.
Si la température maximale de l’eau est supérieure
à 120 °F (49° C) ou à la température permise par
le code de plomberie local, voir page 21.
Mida la temperatura del agua.
Si la temperatura máxima de salida es mayor a
120°F (49° C) o la temperatura permitida por el
código de plomería local, ver página 21.
10
1
9
2

15

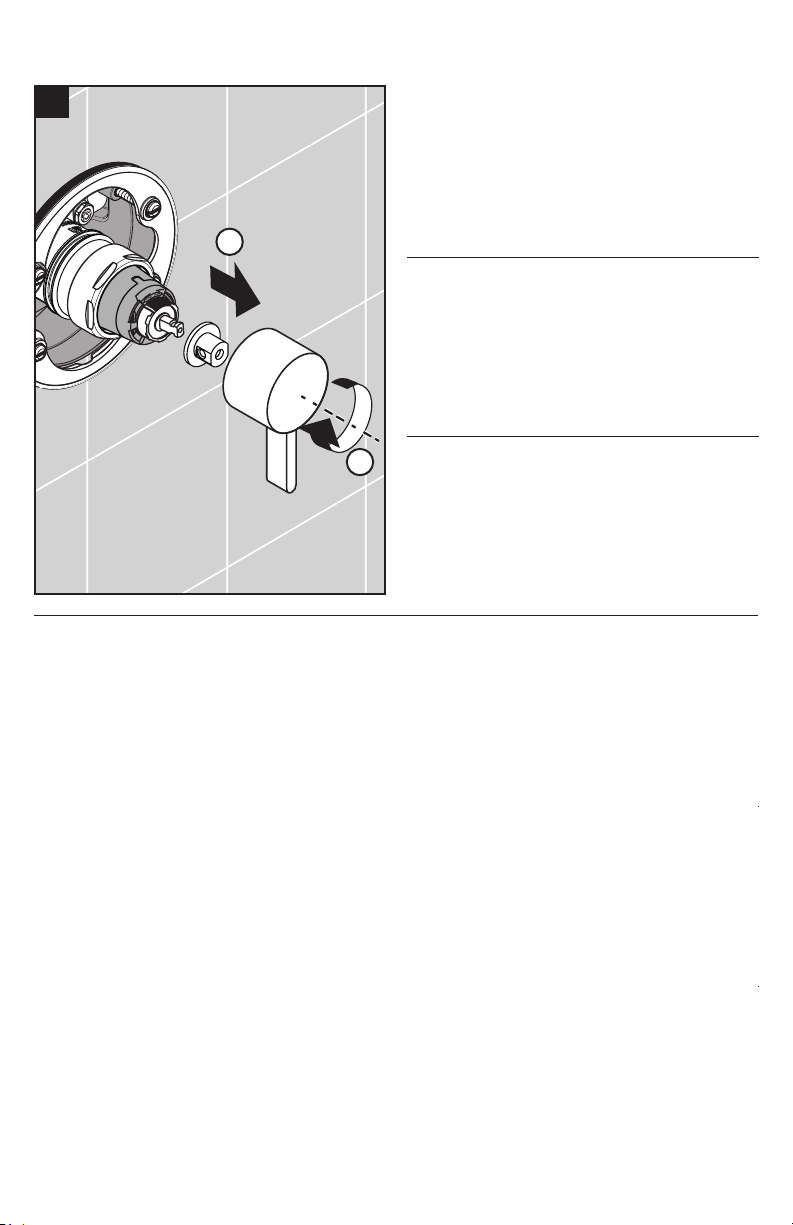

Turn the water off.
Remove the handle and the adapter.
Fermez l'eau.
Retirez la poignée et l'adapteur.
Cierre el agua.
Retire la manija y el adaptador.
11
1
2

16
INSTALLATION / INSTALLATION / INSTALACIÓN
Lubricate the cartridge o-ring using a small amount of
white plumber's grease.
Install the sleeve.
Install the escutcheon.
Lubrifiez la joint torique sur la cartouche avec une
petite quantité de graisse de plomberie blanche.
Installez le manchon.
Installez l’écusson.
Lubrique la junta del cartucho con una pequeña canti-
dad de grasa blanca para plomería.
Instale el manguito.
Instale el escudo.
STARCK / UNO / MASSAUD ONLY:
Install the handle adapter. Install the handle.
Tighten the handle screw. Install the screw cover.
STARCK / UNO / MASSAUD
SEULEMENT:
Installez l'adapteur. Installez la poignée.
Serrez la vis de la poignée. Installez la cache-vis.
STARCK / UNO / MASSAUD
SOLAMENTE:
Instale el adaptador para la manija. Instale el mando.
Apriete el tornillo. Instale el tapón.
1
2a
1
2
3
12
3

17

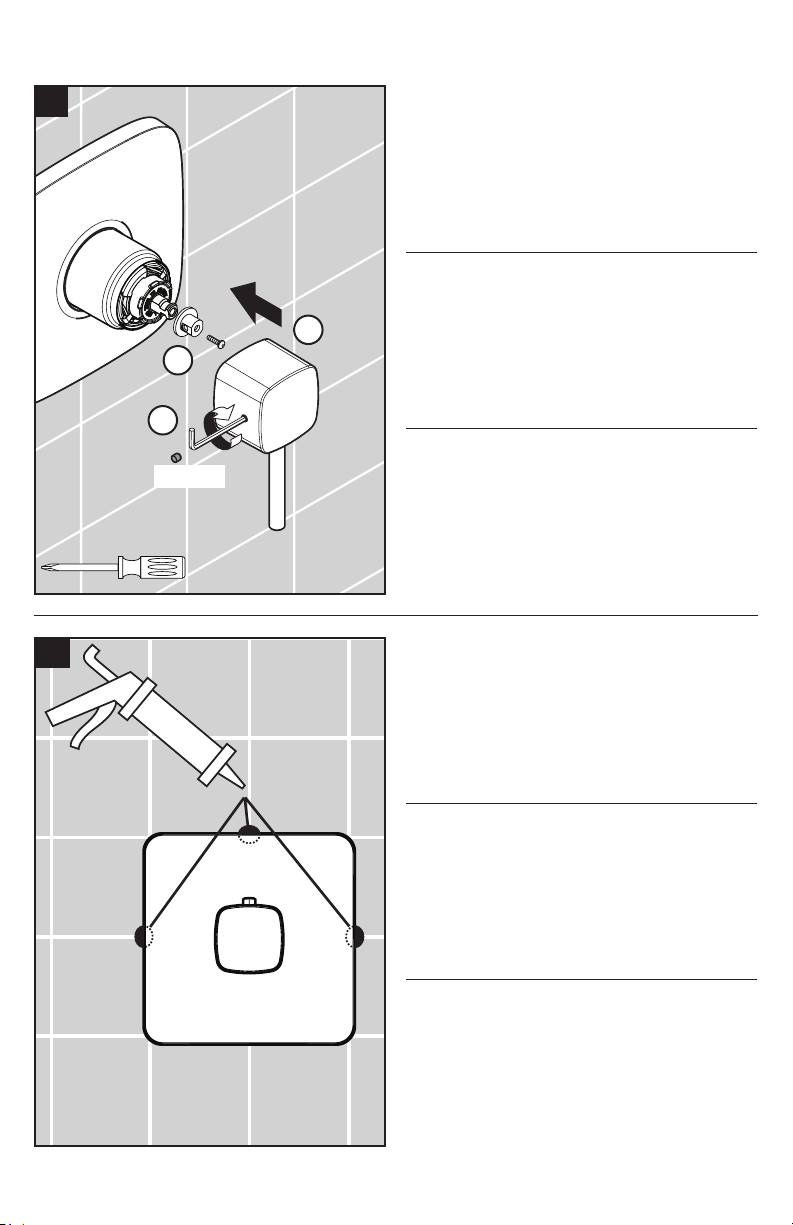

ALL OTHER MODELS:
Install the handle.
Tighten the handle screw.
Install the screw cover.
TOUS LES AUTRES MODÈLES:
Installez la poignée.
Serrez la vis de la poignée.
Installez la cache-vis.
TODOS LOS OTROS MODELOS:
Instale la manija.
Apriete el tornillo.
Instale el tapón.
URQUIOLA / CITTERIO / CITTERIO M / MASSAUD
ONLY:
Place a dab of waterproof sealant at the grout joints.
URQUIOLA / CITTERIO / CITTERIO M / MASSAUD
SEULEMENT:
Appliquer une petite quantité de l’agent d’étanchéité
aux joints de coulis.
URQUIOLA / CITTERIO / CITTERIO M / MASSAUD
SOLAMENTE:
Coloque un poco de sellador a prueba de agua en
las uniones de la lechada de cemento.
2b
3
2.5 mm
1
2
3

18
REVERSE THE CARTRIDGE / INVERSEZ LA CARTOUCHE / INVIERTA EL CARTUCHO
 USE CAUTION WITH SKIN CONTACT
TO HOT WATER TO REDUCE THE
RISK OF SCALD INJURY. IF VALVE
OPENS THROUGH HOT, REVERSE THE
CARTRIDGE.
Close the stops.
 POUR RÉDUIRE LES RISQUES DE
BLESSURES PAR BRÛLURE, ÉVITEZ LE
CONTACT DE LA PEAU AVEC L’EAU.
SI LE ROBINET S’OUVRE EN FAISANT
COULER L’EAU CHAUDE, INVERSEZ LA
CARTOUCHE.
Fermez l’eau à les butées d'arrêt d'isolation.
 PARA EVITAR LESIONES POR
ESCALDADURA, EVITE EL CONTACTO DE
LA PIEL CON EL AGUA. SI LA VÁLVULA
ABRE EN CALIENTE, INVIERTA EL
CARTUCHO.
Cierre el paso del agua en la entrada del suminis-
tro o los cierres de servicio.
Unscrew the nut.
Dévissez l’écrou.
Desenrosque la tuerca.
90°
90°
1
4 mm
2

19

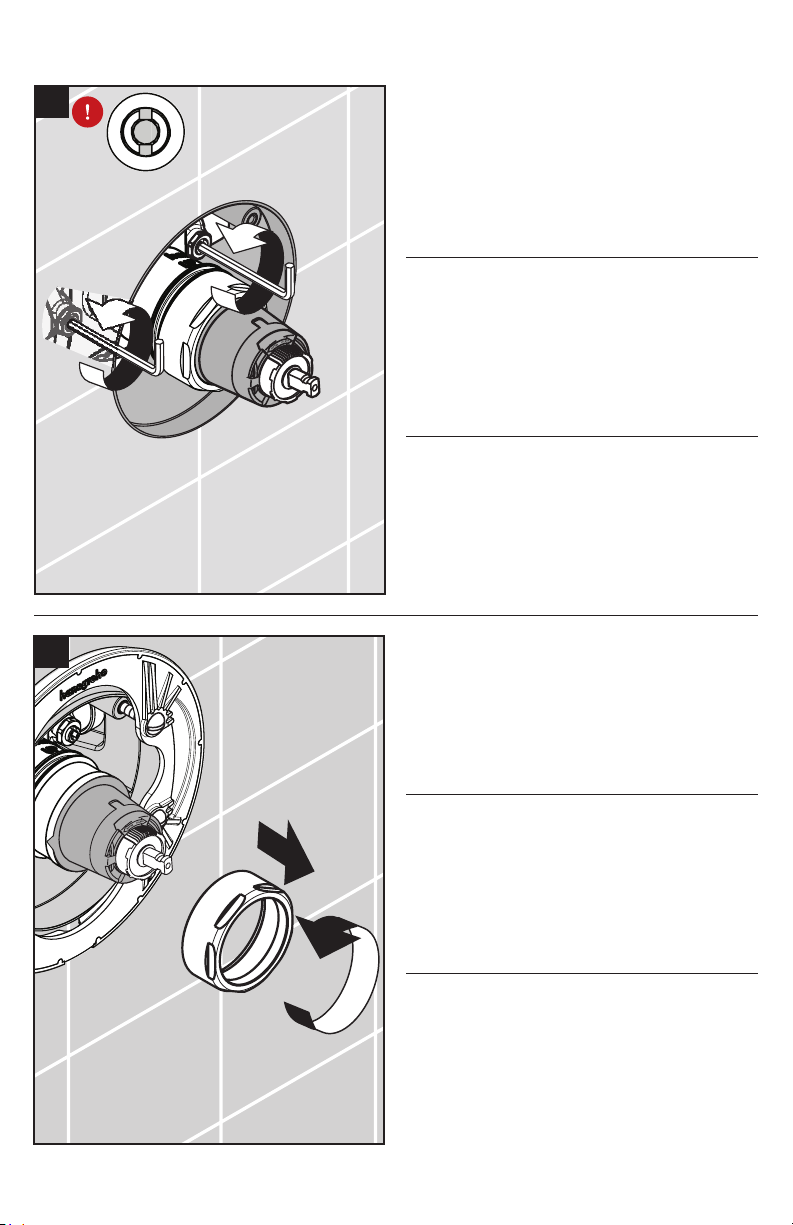

 DO NOT ATTEMPT TO PRY THE
CARTRIDGE FROM THE FUNCTION
BLOCK BY USING A SCREWDRIVER
AS DOING SO CAN DAMAGE
THE CARTRIDGE. DAMAGE TO THE
CARTRIDGE CAN RESULT IN PROPERTY
DAMAGE.
Place the adapter and the handle on the cartridge
stem. Turn the handle counter-clockwise approxi-
mately ¼ turn after hitting the stop.
 N’UTILISEZ PAS DE TOURNEVIS COMME
LEVIER POUR FAIRE SORTIR LA CARTOUCHE
DU BLOC DE FONCTION.UNE CARTOUCHE
ENDOMMAGÉE POURRAIT PRÉSENTER UNE
FUITE, ENTRAÎNANT DES DOMMAGES
MATÉRIELS.
Placez l'adapteur et la poignée sur la tige de la
cartouche. Tournez la poignée dans le sens antiho-
raire. Tournez-la encore d’environ ¼ de tour après
avoir atteint la butée.
 NO QUITE EL CARTUCHO DEL BLOQUE
DE FUNCIÓN UTILIZANDO UN
DESTORNILLADOR. ESTO HARÁ QUE EL
CARTUCHO SE DAÑE. UN CARTUCHO
DAÑADO PUEDE GOTEAR Y PROVOCAR
DAÑOS A LA PROPIEDAD.
Coloque el adaptador y la manija en el vástago
del cartucho. Gire la manija en sentido antihorario.
Gire aproximadamente ¼ después de alcanzar el
tope.
3
12
stop!
+ ¼ turn

20
Retirez la cartouche.
Tournez la cartouche de 180°, de façon à ce que
la marque « hot side » soit à droite.
Installez la cartouche.
Installez l’écrou.
Ouvrez l’eau à les butées d'arrêt d'isolation.
Poursuivez l’installation.
Levante el cartucho.
Gire el cartucho 180°, de modo que la marca del
“hot side” (lado caliente) quede a la derecha.
Instale el cartucho.
Instale la tuerca.
Abra los pasos del agua en los cierres de servicios.
Continúe la instalación.
Open the stops.
Continue the installation.
Lift the cartridge out.
Turn the cartridge 180°, so that the "hot side" mark-
ing is on the right.
Install the cartridge
Install the nut.
90°
90°
3
1
24
4 mm
4
5
