Hans Grohe Talis C 14113 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Talis C
14113xx1

2
English Français
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate max. 1.2 GPM
Hole size in mounting surface
spout 1⅜"
valves 1¼"
Max. depth of mounting surface 1⅝"
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This faucet requires ½" hot and cold supply lines
(not included).
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product
in a safe place. The receipt is required should it
be necessary to request warranty parts.
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.2 GPM
Dimension du trou dans la surface de montage
bec 1⅜ po
robinets 1¼ po
Profondeur maximale de la surface 1⅝ po
de montage
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Ce robinet requiert des conduites d’alimentation
d’eau chaude et d’eau froide de ½ po (non
comprises).
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

3
Español

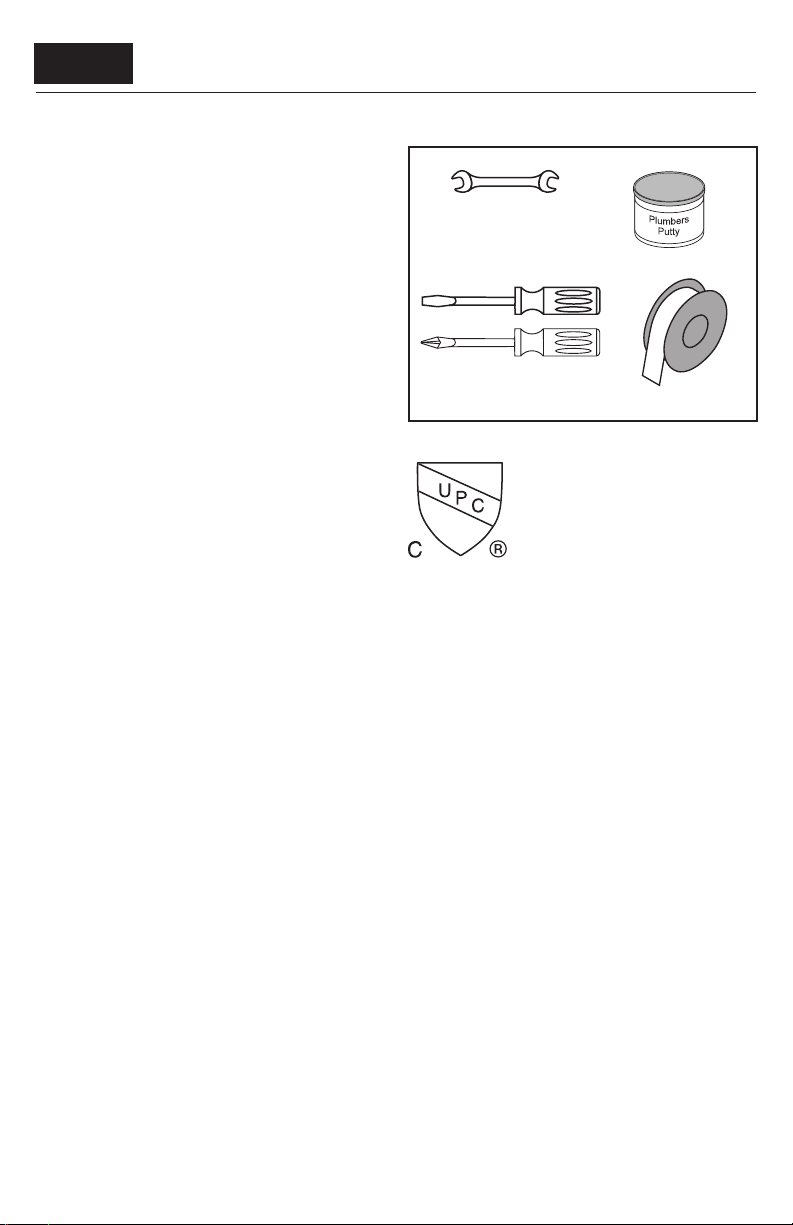

Tools Required / Outiles Utiles /
Herramientas Útiles
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120º - 140º F*
agua caliente
Temperatura del agua caliente max. 176º F*
Caudal máximo 1.2 GPM
Tamaño del orificio en la superficie de montaje
caño 1⅜"
válvulas 1¼"
Profundidad máxima de la 1⅝"
superficie de montaje
*Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Este grifo requiere tuberías de suministro de
agua caliente y fría de ½" (no incluidas).
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
This unit meets or exceeds the
following:
• ASME A112.18.1
• CSA B125.1
• Listed by IAPMO for use in the
US and Canada
9 mm
16 mm
22 mm

4
3"
4"
1¼"
2½"
1⅛"
½"
max 1⅜"
6"- 8¼"
8"
3"
1¼"
2⅛"
2⅛"
14113xx1 88509xx0
1¼"
O.D.
2¼"
3½"4⅝"
1¼"

5
English Français Español
To insure correct operation of
the faucet, install the hot valve
on the left and the cold valve on
the right.
Installez la valve de l’eau
chaude à gauche et celle de
l’eau froide à droite.
Para que el grifo funcione
correctamente, el suministro de
agua caliente debe estar a la
izquierda y el de agua fría a la
derecha.
Install the metal washer and the
fiber washer on the valve.
Position the valves in the
mounting surface.
Install the mounting nuts.
Installez la rondelle métallique et
la rondelle en fibre sur la valve.
Poussez la valve vers le haut au
travers du trou de la surface de
montage.
Installez l’anneau de montage.
Coloque las arandelas metálica
y de fibra en la válvula.
Inserte la válvula hacia arriba
a través de la superficie de
montaje.
Instale el aro de sellado y el aro
de montaje.
red / rouge
/ rojo
1
2
Installation / Installation / Instalación
1

6
English Français Español

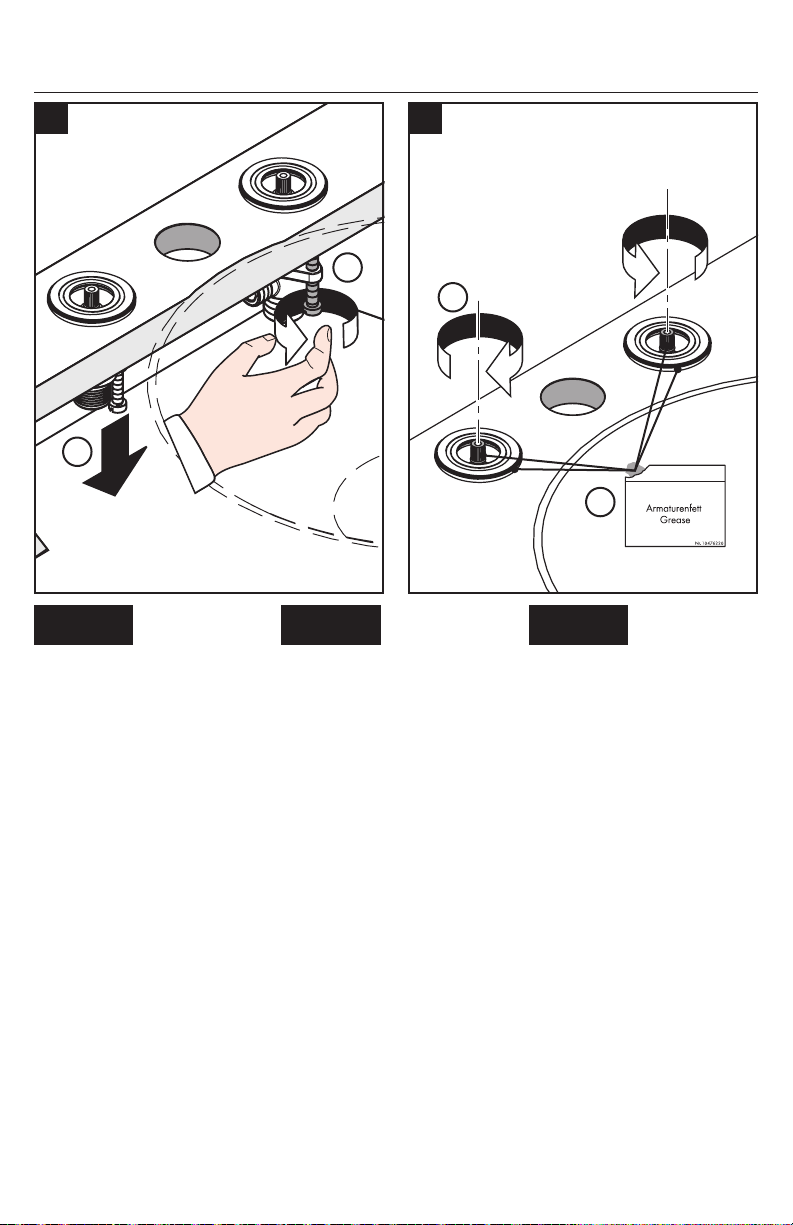

Rest the valve on the mounting
surface.
Tighten the tensioning screws by
hand.
Déposez la valve sur la surface
de montage.
Serrez l’écrou de montage et les
vis de serrage.
Apoye la válvula en la superficie
de montaje.
Apriete los tornillos con la mano.
Close the valves.
Lightly lubricate the valve stems
and the threads on the handle
mounting plates using white
plumbers' grease.
Fermez les robinets.
Lubrifiez légèrement les tiges et
les filets sur les plaques de mon-
tage en utilisant de la graisse de
plomberie blanche.
Gire los vástagos de las válvulas
a la posición cerrada.
Lubrique ligeramente los vásta-
gos y las roscas en las placas de
montaje con grasa blanca para
plomería.
32
1
2
1
2

7
English Français Español

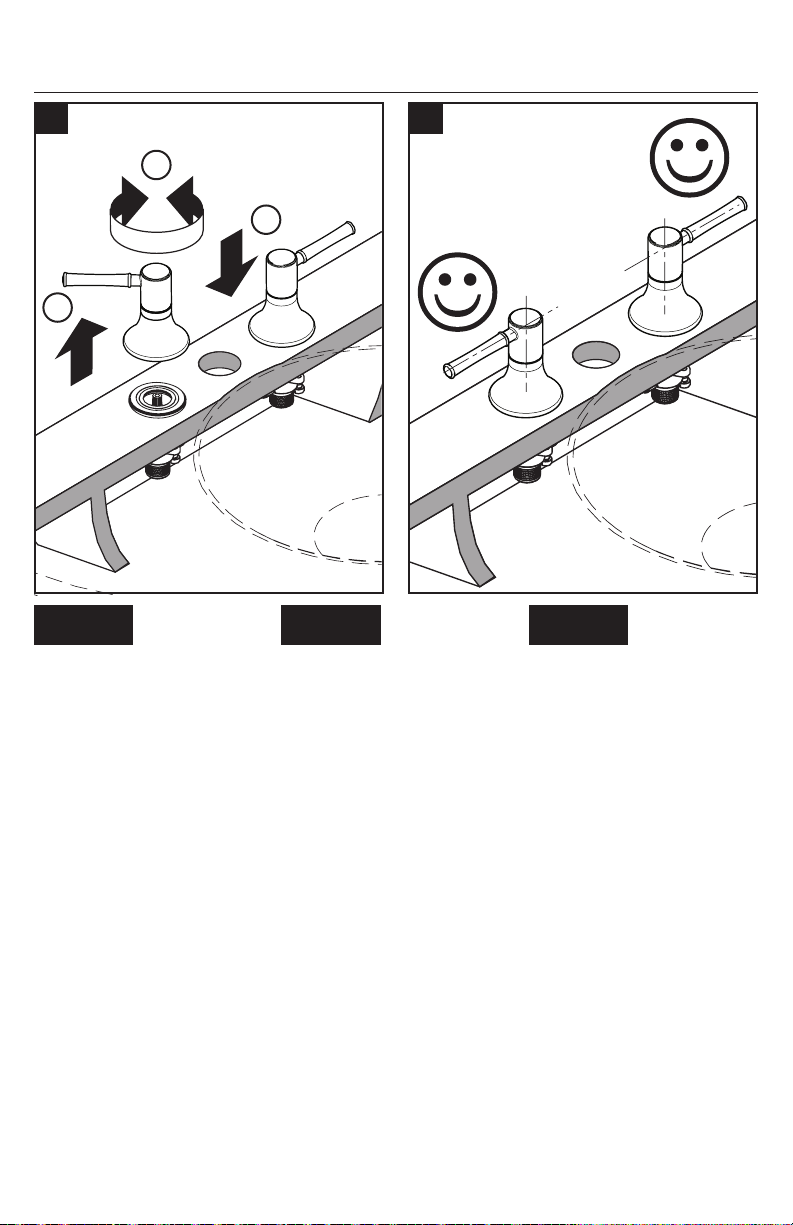

Place the handles over the valve
mounting nuts.
Fasten the handles to the nuts
by rotating the escutcheons
clockwise.
Installez les poignées.
Tournez la cloche de la poignée
dans le sens horaire pour qu’elle
se visse sur la tige de la valve.
Instale las manijas.
Fije la manija a la válvula
girando el escudo en sentido
horario.
The handles should be parallel
to the basin.
If necessary, loosen the screws
and rotate the valve slightly.
Tighten the tensioning screws
using a screwdriver.
Vérifiez l’alignement des
poignées.
S’il ne convient pas, deserrez les
vis et tournez le robinet.
Serrez les vis á l'aide d'une
tournevis.
Inspeccione la alineación de las
manijas.
Si no es satisfactoria, afloje los
tornillos y gire la válvula.
Apriete los tornillos tensores con
un destornillador.
45
1
2
1
2
5.2 ft-lb
7 Nm

8
English Français Español
Alternately, if the handle is not
aligned correctly, remove it.
Reposition the handle.
Install the handle.
Comme alternative, retirez la
poignée.
Repositionnez la poignée.
Installez la poignée.
Alternativamente, quite el
mando.
Recoloque el mando.
Instale el mando.
76
1
2
3

9
English Français Español
Install the spout.
Tighten the mounting nut.
Installez le bec.
Serrez l’écrou de montage.
Instale el surtidor .
Apriete la tuerca de montaje.
Tighten the tensioning screws.
Install the pull rod.
Serrez les vis de serrage.
Installez la tirette.
Apriete los tornillos tensores.
Instale el tirador.
8
1
2
9
1
2

10
English Français Español
Connect the hoses to the valve
outlets.
Use two wrenches.
Do not allow the
hoses twist or become
loosened from the
spout tee.
Install the supply lines (not
included).
Poussez l’extrémité du tuyau
dans l’orifice de la valve.
Serrez le tuyau fermement
l’écrou à l’aide de deux clés.
Faites en sorte
que le tuyau de
raccordement ne
s’entortille pas car il
pourrait se desserrer
du bec.
Installez les conduites d’alimen-
tation (non comprises).
Conecte las mangueras a las
válvulas.
Apriete las tuercas de la
manguera con dos llaves, como
se muestra.
No permita las
mangueras se
retuerzan.
Instale las tuberías de suministro
de ½" (no incluidas) en las vál-
vulas de agua caliente y fría.

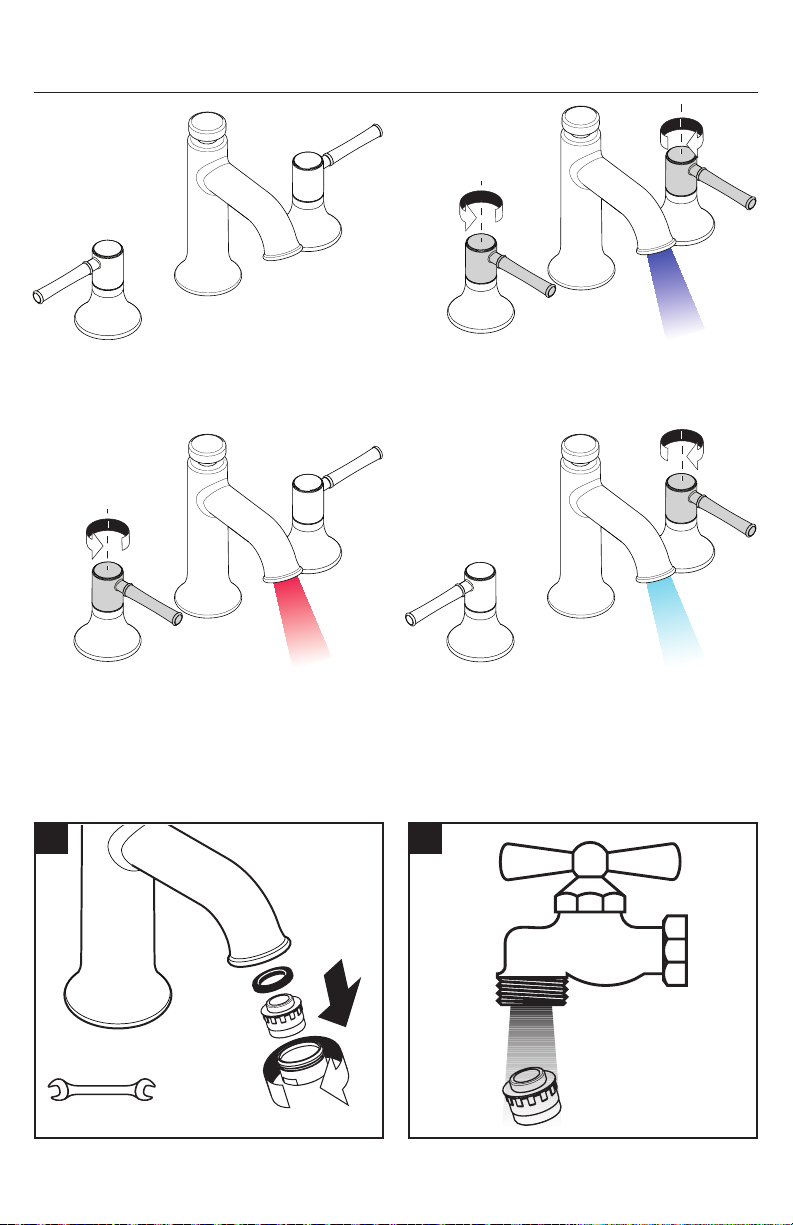

Remove the aerator. Retirez l’aérateur. Retire el aireador.
10 11
22 mm
16 mm
5.9 ft-lb
8 Nm
9 mm
