Hans Grohe AXOR Starck 10720 Series User manual

Montageanleitung
Steel
35720800
Allegroh
36720XXX
Terrano
37720XXX
Carlton
17725XXX
Terrano
37725XXX
Uno
38720XXX
Citterio
39720XXX
Citterio
39725XXX
Carlton
17720XXX
Starck
10720XXX
Starck X
10726000
Montreux
16820XXX
Massaud
18750000
Citterio M
34725000


Carlton
17725XXX
Citterio
39725XXX
Montreux
16820XXX
Steel
35720800
Citterio
39720XXX
Massaud
18750000
Allegroh
36720XXX
Uno
38720XXX
Terrano
37725XXX
Terrano
37720XXX
Carlton
17720XXX
Starck
10720XXX
Starck X
10726000
Citterio M
34725000


DIN 4109
PA-IX 906/IAA
PA-IX DVGW SVGW ACS WRAS MCA KIWA
1070XXX X X X X X
1076000 X X X X
1680XXX X X X X
1770XXX X X X X X
1775XXX X X X X X
18750000 X X X X
475000 X X
570800 X X X X X
670XXX X X X X X
770XXX X X X X X
775XXX X X X X
87XXX X X X X X
970XXX X X X X X
975XXX X X X X X
Prüfzeichen / Classication acoustique et débit / Test certicate / Segno di verica / Marca de
vericación / Keurmerk / Godkendelse / Marca de controlo / Znak jakości / zkušební značka /
Osvedčenie o skúške / 检验标记 / Знак технического контроля / Vizsgajel / Koestusmerkki /
Testsigill / Bandymo pažyma / Oznaka testiranja / Kontrol işareti / Certicat de testare / Σήμα
ελέγχου /
Prüfzeichen
Silikon (essigsäurefrei!)
Dank der Safety Function lässt sich die
gewünschte Höchsttemperatur von z. B.
max. 42 °C voreinstellen.
Einjustieren
ΓΩΎϬηέΎΒΘΧ΍
ϥϮϜϴϠϴγ)ϚϴϠΨϟ΍ ξϤΣ Ϧϣ ϲϟΎΧ(!
Γέ΍ήΤϟ΍ ΔΟέΪϟ ϰμϗϷ΍ ΪΤϠϟ ϖΒδϣ ςΒο ˯΍ήΟ· ϦϜϤϳ
ϰμϗ΃ ΪΤΑ ϝΎΜϤϟ΍ ϞϴΒγ ϰϠϋ ˬΔΑϮϏήϤϟ΍42°Δϔϴχϭ ϞπϔΑ
ϥΎϣϷ΍.
ςΒπϟ΍
/ Preskusni znak / Kontrollsertikaat / Pārbaudes zīme / Ispitni znak /
Prøvemerke / Контролен знак / Shenja e kontrollit

4
1
20
27
28
24
15
22
23
40
21
26
25
37
36
21.1
41
11
12
28
18
36
37 2
3
5
6
8
7
4
29
30
30
30
29
29
29
31
9
10
10

5
17
19
35
32
34
33
16
14
39
13
28
27
37
38

6
1 
 4
1070XXX/1076000/1680XXX/1770XXX/1775XXX/475000/570800/670XXX/
770XXX/775XXX/870XXX/970XXX/975XXX
*Silikon
*Silikon (essigsäurefrei!)
*Silicone (sans acide acétique!)
*Silicone (free from acetic acid!)
*Silicone (esente da acido acetico!)
*Silicona (¡libre de ácido acético!)
*Silicone (azijnzuurvrij!)
*Silikone (eddikesyre-fri)
*Silicone (sem ácido acético)
*Silikon (neutralny)
*Silikon (bez kyseliny octové!)
*Silikon (bez kyseliny octovej!)
*硅胶（不含醋酸）
*Силикон (не содержит уксусной кислоты!)
*Szilikon (ecetsavmentes!)
*Silikoni (etikkahappovapaa!)
*Silikon (fri från ättiksyra!)
*Silikonas (be acto rūgšties!)
*Silikon (ne sadrži kiseline)
*Silikon (asetik asit içermeyen)
*Silicon (fără acid acetic!)
*Σιλικόνη (δίχως οξικό οξύ!)
Prüfzeichen
Silikon (essigsäurefrei!)
Dank der Safety Function lässt sich die
gewünschte Höchsttemperatur von z. B.
max. 42 °C voreinstellen.
Einjustieren
ΓΩΎϬηέΎΒΘΧ΍
ϥϮϜϴϠϴγ)ϚϴϠΨϟ΍ ξϤΣ Ϧϣ ϲϟΎΧ(!
Γέ΍ήΤϟ΍ ΔΟέΪϟ ϰμϗϷ΍ ΪΤϠϟ ϖΒδϣ ςΒο ˯΍ήΟ· ϦϜϤϳ
ϰμϗ΃ ΪΤΑ ϝΎΜϤϟ΍ ϞϴΒγ ϰϠϋ ˬΔΑϮϏήϤϟ΍42°Δϔϴχϭ ϞπϔΑ
ϥΎϣϷ΍.
ςΒπϟ΍
*
*Silikon (brez ocetne kisline)
*Silikoon (äädikhappeta!)
*Silikons (etiķskābi nesaturošs!)
*Silikon (ne sadrži sirćetnu kiselinu!)
*Silikon (uten eddiksyre)
*Силикон (без оцетна киселина!)
*Silikon (pa acid uthulle!)
.

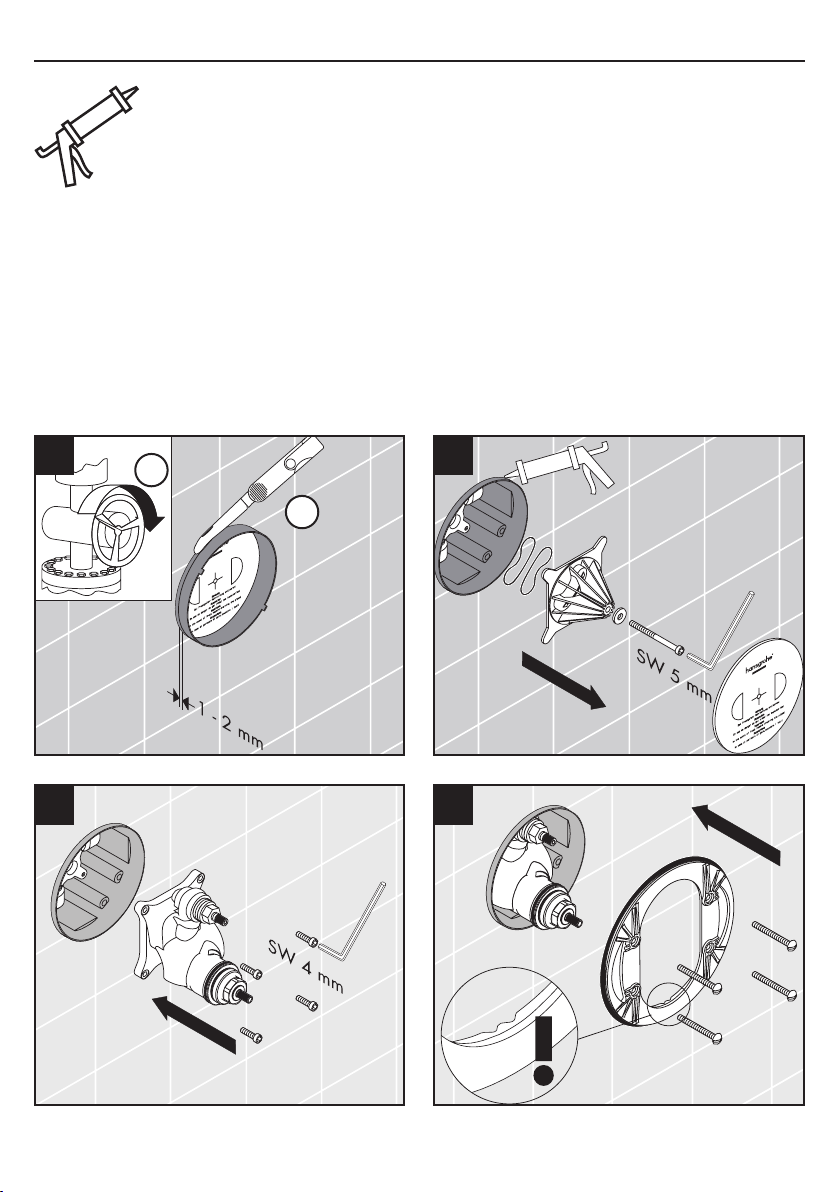

1.

7
7 8
5 6
!
.
.
1.
4.
.
.
1.
1070XXX/1076000/1680XXX/1770XXX/1775XXX/475000/570800/670XXX/
770XXX/775XXX/870XXX/970XXX/975XXX

8
18750000
1 
 4
*Silikon
.
1.
*Silikon (essigsäurefrei!)
*Silicone (sans acide acétique!)
*Silicone (free from acetic acid!)
*Silicone (esente da acido acetico!)
*Silicona (¡libre de ácido acético!)
*Silicone (azijnzuurvrij!)
*Silikone (eddikesyre-fri)
*Silicone (sem ácido acético)
*Silikon (neutralny)
*Silikon (bez kyseliny octové!)
*Silikon (bez kyseliny octovej!)
*硅胶（不含醋酸）
*Силикон (не содержит уксусной кислоты!)
*Szilikon (ecetsavmentes!)
*Silikoni (etikkahappovapaa!)
*Silikon (fri från ättiksyra!)
*Silikonas (be acto rūgšties!)
*Silikon (ne sadrži kiseline)
*Silikon (asetik asit içermeyen)
*Silicon (fără acid acetic!)
*Σιλικόνη (δίχως οξικό οξύ!)
Prüfzeichen
Silikon (essigsäurefrei!)
Dank der Safety Function lässt sich die
gewünschte Höchsttemperatur von z. B.
max. 42 °C voreinstellen.
Einjustieren
ΓΩΎϬηέΎΒΘΧ΍
ϥϮϜϴϠϴγ)ϚϴϠΨϟ΍ ξϤΣ Ϧϣ ϲϟΎΧ(!
Γέ΍ήΤϟ΍ ΔΟέΪϟ ϰμϗϷ΍ ΪΤϠϟ ϖΒδϣ ςΒο ˯΍ήΟ· ϦϜϤϳ
ϰμϗ΃ ΪΤΑ ϝΎΜϤϟ΍ ϞϴΒγ ϰϠϋ ˬΔΑϮϏήϤϟ΍42°Δϔϴχϭ ϞπϔΑ
ϥΎϣϷ΍.
ςΒπϟ΍
*
*Silikon (brez ocetne kisline)
*Silikoon (äädikhappeta!)
*Silikons (etiķskābi nesaturošs!)
*Silikon (ne sadrži sirćetnu kiselinu!)
*Silikon (uten eddiksyre)
*Силикон (без оцетна киселина!)
*Silikon (pa acid uthulle!)

9
5 6
!
5 6
18750000
.
.
1.
.
.
1.

10
Deutsch
Achtung! Die Armatur muss nach den gültigen Normen
montiert, gespült und geprüft werden!
Einjustieren
Eine Korrektur ist erforderlich, wenn die an der Entnah-
mestelle gemessene Temperatur von der am Thermostat
eingestellten Temperatur abweicht. Dabei ist folgendes
zu beachten:
Skalengri drehen, bis an der Entnahmestelle Wasser mit
38° C austritt. Grischraube lösen, Gri zurückziehen
und bis Stellung 38° drehen. Gri aufstecken und Gri-
schraube festziehen (siehe Seite 69).
Temperaturbegrenzung
Der Temperaturbereich wird durch die Sicherheitssperre
auf 38° begrenzt (Verbrühschutz).
Wird eine höhere Temperatur gewünscht, so kann durch
Eindrücken des Sicherheitsknopfes die 38° Sperre über-
schritten werden.
Safety Function
Dank der Safety Function lässt sich die gewünschte
Höchsttemperatur von z. B. max. 42° C Voreinstellen
(siehe Seite 68).
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Durchussleistung bei 0,3 MPa: ca. 26 l/min
Prüfzeichen: PA-IX9062/IAA
Wartung
Thermostate bedürfen keiner besonderen Wartung.
Rückussverhinderer () müssen gemäß DIN EN 1717
regelmäßig in Übereinstimmung mit nationalen oder re-
gionalen Bestimmungen (DIN 1988 einmal jährlich) auf
ihre Funktion geprüft werden. Überprüfen Sie bei dieser
Gelegenheit auch die Schmutzfänger, welche sich auf der
MTC-Regeleinheit (1.1) benden. Nach Montage der
MTC-Regeleinheit (1) unbedingt die Auslauftemperatur
überprüfen, wie unter Punkt “Einjustieren” beschrieben.
Überprüfen Sie unbedingt zuvor, ob die Warmwasserver-
sorgung eingeschaltet ist und die max. Warmwassertem-
peratur an der Zapfstelle anliegt.
Um die Leichtgängigkeit der Regeleinheit zu gewähr-
leisten, sollte der Thermostat von Zeit zu Zeit auf ganz
warm und ganz kalt gestellt werden.

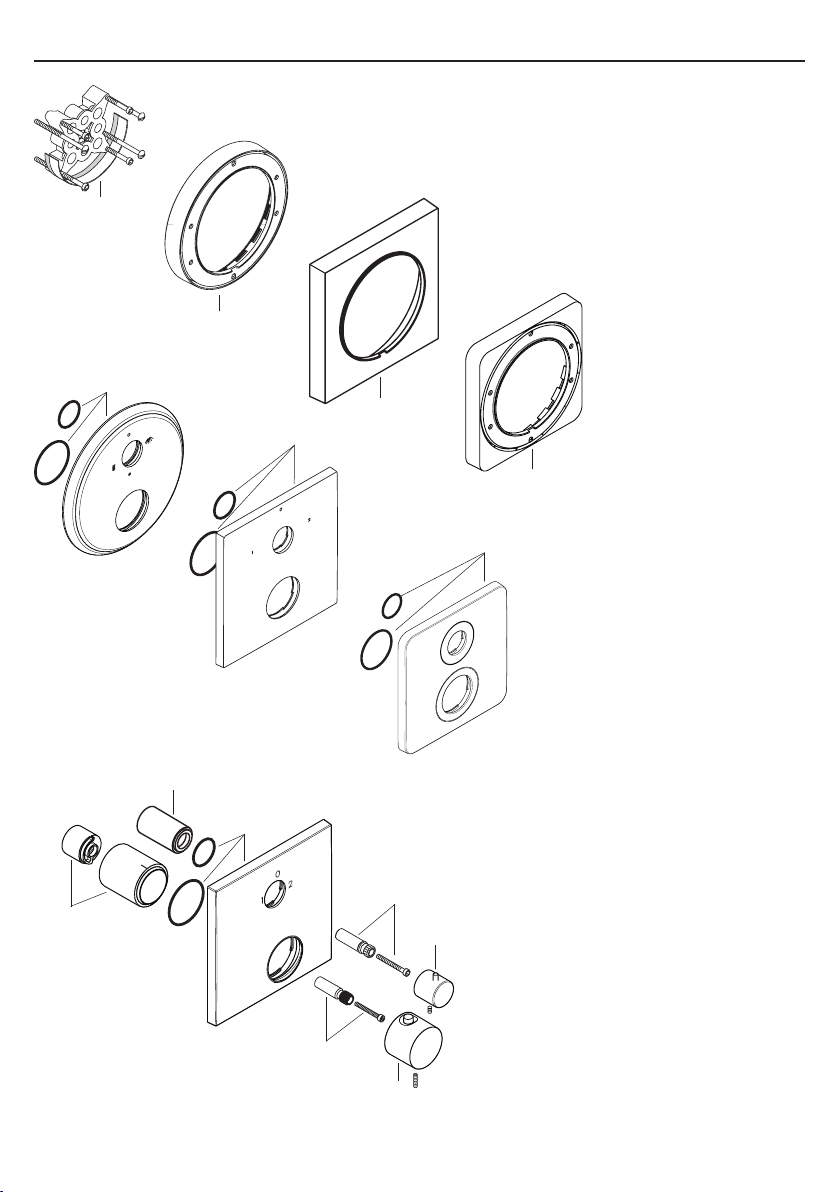

Serviceteile (siehe Seite 4+5)
Thermostatgri Starck 10391XXX
Thermostatgri Carlton „Hebel“ 17391XXX
Thermostatgri Carlton „Kreuz“ 17994XXX
Thermostatgri Steel 35391800
Thermostatgri Allegroh 36391XXX
Thermostatgri Terrano „Hebel“ 37391XXX
Thermostatgri Terrano „Kreuz“ 37994XXX
Thermostatgri Uno/Citterio M 38391XXX
Thermostatgri Montreux 16594XXX
Gristopfen, Kalt / Warm 97987000
Thermostatgri Citterio „Hebel“ 39994XXX
Thermostatgri Citterio „Kreuz“ 39391XXX
Thermostatgri Massaud 18097000
Rosette Massaud 98688000
Rosette 96551XXX
Rosette Citterio kpl. 96751XXX
Rosette Starck X 97926000
Rosette Montreux 98638XXX
Rosette Citterio M 98919000
Hülse 96439XXX
Temperatur Regeleinheit 94282000
Schalldämpfer 94073000
Rückussverhinderer 94074000
Absperreinheit inkl. Umsteller 96509000
Trägerrosette 96447000
Trägerschrauben 96454000
Hülse 96446XXX
Gri Starck/Citterio
Massaud/Citterio M 96520XXX
Gri Uno/Terrano/Steel 96421XXX
Gri Carlton/Allegroh 96449XXX
Gri Montreux 98637XXX
Verlängerung 25 mm 13595000
Verlängerung 22 mm 13596XXX
Verlängerung 22 mm
Citterio / Starck X 97407XXX
Verlängerung 22 mm Citterio M 98860000
Griadapter 96435000
Griadapter 96451000
Hülse Massaud 98734000
Griadapter Massaud 98701000
Dichtungsset 95037000
Schraube 96525000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
17�
18�
19�
20�
21�
22�
23�
24�
25�
26�
27�
28�
29�
30�
31�
32�
33�
34�
35�
36�
37�
38�
39�
40�
41�

11
Deutsch
Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht ausreichend
- Schmutzfangsieb der Regeleinheit
verschmutzt
- Siebdichtung der Brause versch-
mutzt
- Leitungsdruck prüfen
- Schmutzfangsiebe reinigen
- Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzuss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
- Rückussverhinderer verschmutzt
oder undicht
- Rückussverhinderer reinigen
ggf. austauschen
Auslauftemperatur stimmt nicht mit der
eingestellten Temperatur überein
- Thermostat wurde nicht justiert
- Zu niedere Warmwassertemperatur
- Thermostat justieren
- Warmwassertemperatur erhöhen
auf 42 °C bis 65 °C
Temperaturregelung nicht möglich - Temperaturregeleinheit verschmutzt
oder verkalkt
- Bei Neuinstallation Grundkörper
falsch angeschlossen
(Soll: kalt rechts, warm links)
oder 180° verdreht eingebaut
- Temperaturregeleinheit reinigen ggf.
austauschen
- Funktionsblock um 180° verdreht
einbauen
Druckknopf der Sicherheitssperre ohne
Funktion
- Feder defekt
- Druckknopf verkalkt
- Feder bzw. Druckknopf reinigen,
ggf. austauschen
Umsteller schwergängig - Kartusche beschädigt - Umsteller austauschen
Umsteller undicht - Schmutz oder Ablagerungen auf
dem Dichtsitz
- Dichtsitz reinigen oder Umsteller
austauschen
XXX = Farbcodierung
000 chrom
090 chrom/gold
120 chrom/Porzellan
800 steel
810 satinox
820 brushed nickel
830 polished nickel

1
Français
Attention! La robinetterie doit être installée, rincée et
contrôlée conformément aux normes valables!
Réglage
Une correction est nécessaire, lorsque la température
mesurée au point de vidange dière de la température de
réglage du thermostat. Dans ce cas, faites la démarche
suivante:
Tournez la poignée thermostatique jusqu’à ce que vous
obteniez une température de 38° C au point de vidange.
Dévissez la vis de la poignée, tournez la poignée jusqu’à
la marque de 38° C, remettez la poignée et vissez la vis
de la poignée (voir page 69).
Limitation de température
La plage de température est limitée à 38° C par le verrou
de sécurité. Quand on désire une température supérieure,
on peut dépasser 38° C en appuyant sur le bouton de
sécurité.
Safety Function
Grâce à la fonction Safety, il est possible de prérégler la
température maximale par exemple max. 42° C souhaitée
(voir page 68).
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bars = 147 PSI)
Température max. d'eau chaude: max. 80° C
Température recommandée: 65° C
Débit à 0,3 MPa: env. 26 l/min
Classication acoustique et débit: ACS
Entretien
Les thermostats n´ont pas besoin d´un entretien spé-
cial. Les clapets anti-retour () doivent être examinés
régulièrement conformément à la norme EN 1717 ou
conformément aux dispositions nationales ou régionales
quant à leur fonction (au moins une fois par an). Contrô-
lez par la même occasion les ltres qui se trouvent sur la
cartouche thermostatique MTC (1.1). Après le montage
de la cartouche thermostatique MTC (1) vériez obliga-
toirement la température au point de vidange, comme il est
décrit pour le réglage. Vériez absolument auparavant si
l´alimentation d´eau chaude et la température maximale
se trouvant au point de vidange.
Pour assurer le mouvement facile de l´élément thermosta-
tique, le thermostat devrait être placer de temps en temps
en position très chaude et très froide.
Pièces détachées (voir pages 4+5)
poignée thermostatique Starck 10391XXX
poignée thermostatique Carlton 17391XXX
poignée thermostatique Carlton 17994XXX
poignée thermostatique Steel 35391800
poignée thermostatique Allegroh 36391XXX
poignée thermostatique Terrano“ 37391XXX
poignée thermostatique Terrano 37994XXX
poignée thermostatique
Uno/Citterio M 38391XXX
poignée thermostatique Montreux 16594XXX
cache vis eau froide / chaude 97987000
poignée thermostatique Citterio 39994XXX
poignée thermostatique Citterio 39391XXX
poignée thermostatique Massaud 18097000
rosace Massaud 98688000
rosace 96551XXX
rosace Citterio cpl. 96751XXX
rosace Starck X 97926000
rosace Montreux 98638XXX
rosace Citterio M 98919000
douille 96439XXX
cartouche thermostatique 94282000
silencieux 94073000
clapet anti-retour 94074000
mécanisme inverseur/arrêt 96509000
support de rosace 96447000
vis du support 96454000
douille 96446XXX
poignée Starck/Citterio
Massaud/Citterio M 96520XXX
poignée Uno/Terrano/Steel 96421XXX
poignée Carlton/Allegroh 96449XXX
poignée Montreux 98637XXX
rallonge de 25 mm 13595000
rallonge de 22 mm 13596XXX
rallonge de 22 mm
Citterio / Starck X 97407XXX
rallonge de 22 mm Citterio M 98860000
adapteur pour poignée 96435000
adapteur pour poignée 96451000
douille Massaud 98734000
adapteur pour poignée Massaud 98701000
set de joint plat 95037000
vis 96525000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
17�
18�
19�
20�
21�
22�
23�
24�
25�
26�
27�
28�
29�
30�
31�
32�
33�
34�
35�
36�
37�
38�
39�
40�
41�

1
Français
Défaillance Cause Cause
Pas assez d´eau - Pression d´alimentation insusante
- Filtre de l´élément thermostatique
encrassé
- Joint-ltre de douchette encrassé
- contrôlez la pression
- Nettoyez les ltres
- Nettoyez le joint-ltre entre la
douchette et le exible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet
fermé
- Clapet anti-retour encrassé ou
défectueux
- Nettoyez le clapet anti-retour ou le
changez éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
- Le thermostat n´a pas été réglé
- La température d´eau chaude est
trop basse
- Réglez le thermostat
- Augmentez la température d´eau
chaude entre 42°C et 65°C
Le réglage de la température n´est
pas possible
- L´élément thermostatique est
encrassé ou entartré
- La pièce de base a une alimentation
inversée (l´eau froide doit être à
droite et l´eau chaude à gauche)
ou elle est montée à l´envers
- Nettoyez l´élément thermostatique
ou le changez éventuellement
- Montez le bloc de fonction à 180°
Bouton à pression du verrouillage de
sécurité défectueux
- Ressort défectueux
- Bouton à pression entartré
- Nettoyez le ressort ou bien le
bouton à pression, le changez
éventuellemen
Fonctionnement de l´inverseur dicile - Cartouche défectueuse - Changez l´inverseur
L´inverseur n´est pas étanche - De la saleté ou de l´incrustation sur
le siège
- Nettoyez le siège ou changez
éventuellement l´inverseur
XXX = Couleurs
000 chromé
090 chromé/or
120 chromé/couleur porcelaine
800 steel
810 satinox
820 brushed nickel
830 polished nickel

14
English
Attention! The tting must be installed, ushed and tested
after the valid norms!
Adjustment
Correction is necessary if the temperature measured at the
take o point diers from the temperature set on the scale.
To adjust temperature proceed as follows:
Turn the setting knob until water at a temperature of 38°
C comes out of the outlet. Loosen screw of setting knob.
Remove setting knob and turn to the 38° C position.
Attach setting knob again and tighten the screw (please
see page 69).
Temperature limitation
The temperature is limited by the safety check to 38°
C (100° F). If a higher temperature is required, it is
possible to override the safety stop by depressing the
safety button.
Safety Function
The desired maximum temperature for example max. 42°
C can be pre-set thanks to the safety function (please see
page 68).
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bars = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Rate of ow by 0,3 MPa approx. 26
l/min
Test certicate: WRAS
MCA
Maintenance
There is no special maintenance for thermostats. The non
return valves () must be checked regularly according
to DIN EN 1717 in accordance with national or regional
regulations (at least once a year). At this time, please
also check the lter (1.1) situated on the MTC-thermo-
element (1). After assembling the MTC-thermo-element,
it is necessary to check the water temperature at the take
o point as described under the headline „adjustment“.
Before the adjustment, please check, if the warm water
supply is activated and the maximum temperature of the
warm water is available at the take o point.
To guarantee the smooth running of the thermostat, it is
necessary from time to time to turn the thermostat from
total hot to total cold.
Spare parts (see page 4+5)
handle for thermostat Starck 10391XXX
handle for thermostat Carlton „lever“ 17391XXX
handle for thermostat Carlton „cross“ 17994XXX
handle for thermostat Steel 35391800
handle for thermostat Allegroh 36391XXX
handle for thermostat Terrano „lever“ 37391XXX
handle for thermostat Terrano „cross“ 37994XXX
handle for thermostat
Uno/Citterio M 38391XXX
handle for thermostat Montreux 16594XXX
screw cover for cold / hot water 97987000
handle for thermostat Citterio „lever“ 39994XXX
handle for thermostat Citterio „cross“ 39391XXX
handle for thermostat Massaud 18097000
face plate Massaud 98688000
face plate 96551XXX
face plate Citterio cpl. 96751XXX
face plate Starck X 97926000
face plate Montreux 98638XXX
face plate Citterio M 98919000
sleeve 96439XXX
thermostat cartridge 94282000
noise reduction 94073000
non return valve 94074000
shut o unit with selector 96509000
sub plate 96447000
xing screw 96454000
sleeve 96446XXX
handle Starck/Citterio
Massaud/Citterio M 96520XXX
handle Uno/Terrano/Steel 96421XXX
handle Carlton/Allegroh 96449XXX
handle Montreux 98637XXX
extension set 25 mm 13595000
extension set 22 mm 13596XXX
extension set 22 mm
Citterio / Starck X 97407XXX
extension set 22 mm Citterio M 98860000
adapter for handle 96435000
adapter for handle 96451000
sleeve Massaud 98734000
adapter for handle Massaud 98701000
sealing set 95037000
screw 96525000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
17�
18�
19�
20�
21�
22�
23�
24�
25�
26�
27�
28�
29�
30�
31�
32�
33�
34�
35�
36�
37�
38�
39�
40�
41�

15
English
Fault Cause Remedy
Insucient water - Supply pressure inadequate
- Regulator lter dirty
- Joint-ltre de douchette encrassé
- Check water pressure (If a pump
has been installed check to see if
the pump is working).
- Clean lters
- Clean lter seal between shower
and hose
Crossow, hot water being forced into
cold water pipe, or vice versa, when
mixer is closed
- Backow preventers dirty or leaking - Clean backow preventers,
exchange if necessary
Spout temperature does not
correspond with temperature set
- Thermostat has not been adjusted
- Hot water temperature too low
- Adjust thermostat
- Increase hot water temperature to
42 °C to 65 °C
Temperature regulation not possible - Temperature regulator dirty or
calcied
- For new installations: basic body
incorrectly connected (should be:
cold right, hot left) or installed with
180° rotation
- Clean temperature regulator,
exchange if necessary
- Install function block turned through
180°
Safety stop button not operating - Spring defective
- Button calcied
- Clean spring and/or button,
exchange if necessary
Valve sti - Shut-o unit damaged - Exchange shut-o unit
Shower or spout dripping - Dirt or sedimentation on valve seat,
shut-o unit damaged
- Clean or exchange shut-o unit
XXX = Colors
000 chrome plated
090 chrome plated/gold plated
120 chrome plated/porcelain colour
800 steel
810 satinox
820 brushed nickel
830 polished nickel

16
Italiano
Attenzione: la rubinetteria deve essere installata, pulita
e testata secondo le istruzioni riportate!
Taratura
Una taratura è necessaria quando la temperatura
dell’acqua misurata sul punto di prelievo non corrispon-
de a quella registrata sul termostatico. Operazioni di
taratura:
Girare la manopola graduata sino al punto di arresto.
Uscita d’acqua a 38° C. Allentare la vite della manopola.
Ritrarre la manopola e girarla sino alla posizione 38°C.
Inserire la manopola ed avvitare la vite della manopola.
(vedi pagg. 69).
Limitazione della temperatura
La gamma di temperatura è limitata a 38° C con un
blocco di sicurezza. Se si desidera una temperatura piú
alta di 38° C, il blocco di sicurezza può essere superato
premendo sul pulsante.
Safety Function
The desired maximum temperature for example max.
42° C can be pre-set thanks to the safety function (vedi
pagg. 68).
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
Portata di erogazione: 26 l/min 0,3
MPa
Manutenzione
I termostatici non necessitano di una particolare manuten-
zione. La valvola di non ritorno () deve essere controlla-
ta regolarmente come da DIN EN 1717, secondo le nor-
mative nazionali e regionali (almeno una volta all'anno).
In tale occasione controllate anche i ltri che si trovano
sulla cartuccia termostatica MTC (1.1). Dopo aver
montato la cartuccia termostatica MTC (1), è necessario
controllare la temperatura di erogazione come descritto
nel paragrafo ”Taratura”. Prima controllate assolutamente
se l’alimentazione di acqua calda funziona e che la tem-
peratura massima non superi i valori consigliati.
Per garantire la scorrevolezza dell’elemento di regolazi-
one, di tanto in tanto si dovrebbe regolare il termostatico
passando da tutto caldo a tutto freddo.
Parti di ricambio (vedi pagg. 4+5)
manopola termostatico Starck 10391XXX
manopola termostatico Carlton ”leva” 17391XXX
manopola termostatico Carlton ”croce” 17994XXX
manopola termostatico Steel 35391800
manopola termostatico Allegroh 36391XXX
manopola termostatico Terrano ”leva” 37391XXX
manopola termostatico Terrano ”croce” 37994XXX
manopola termostatico
Uno/Citterio M 38391XXX
manopola termostaticoMontreux 16594XXX
tappino, acqua fredda / calda 97987000
manopola termostatico Citterio ”leva” 39994XXX
manopola termostatico Citterio ”croce” 39391XXX
manopola termostatico Massaud 18097000
copertura Massaud 98688000
copertura 96551XXX
copertura Citterio compl. 96751XXX
copertura Starck X 97926000
copertura Montreux 98638XXX
copertura Citterio M 98919000
canotto 96439XXX
elemento termostatico 94282000
sorbente acustico 94073000
valvola antiriusso 94074000
vitone con deviatore 96509000
vite portante 96447000
copertura portante 96454000
canotto 96446XXX
maniglia Starck/Citterio
Massaud/Citterio M 96520XXX
maniglia Uno/Terrano/Steel 96421XXX
maniglia Carlton/Allegroh 96449XXX
maniglia Montreux 98637XXX
prolunga 25 mm 13595000
prolunga 22 mm 13596XXX
prolunga 22 mm Citterio / Starck X 97407XXX
prolunga 22 mm Citterio M 98860000
adattatore per manopola 96435000
adattatore per manopola 96451000
canotto Massaud 98734000
adattatore per manopola Massaud 98701000
set di guarnizioni 95037000
vite 96525000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
17�
18�
19�
20�
21�
22�
23�
24�
25�
26�
27�
28�
29�
30�
31�
32�
33�
34�
35�
36�
37�
38�
39�
40�
41�

17
Italiano
Guasto Causa Soluzione possibile
Scarsità d’acqua - pressione di erogazione insuciente
- ltro dell’unità di regolazione
sporco
- guarnizione del ltro della doccia
sporca
- provare la pressione di erogazione
- pulire il ltro
- pulire la guarnizione del ltro tra
doccia e essibile
Flusso incrociato; l’acqua calda
viene spinta nella tubatura acqua
fredda a rubinetteria chiusa
o viceversa
- antiriusso sporco o non ermetico - pulire o sostituire l’antiriusso
La temperatura di erogazione è
diversa da quella impostata
- il termostatico non è stato regolato
- temperatura acqua calda troppo
bassa
- regolare il termostatico
- aumentare la temperatura acqua
calda tra 42 °C e 65 °C
Impossibile la regolazione
temperatura
- elemento termostatico sporco o con
depositi calcarei
- In caso di nuova installazione -
collegato male il termostatico (deve
essere: acqua fredda a destra e
calda a sinistra) o installato ruotato
di 180°
- pulire o sostituire l’unità di
regolazione
- ruotare di 180° l’unita’ di
regolazione
Tasto antiscottatura non funzionante - molla difettosa
- tasto con depositi calcarei
- pulire o sostituire la molla o il tasto
Deviatore duro - cartuccia danneggiata - sostituire deviatore
Deviatore non ermetico - sporco o depositi nella sede della
guarnizione
- pulire la sede della guarnizione o
sostituire il deviatore
XXX = Trattamento
000 cromato
090 cromato/oro
120 cromo/porcellana
800 steel
810 satinox
820 brushed nickel
830 polished nickel

18
Español
¡ATENCION! ¡ El grifo tiene que ser instalado, probado
y testado, según las normas en vigor.
Puesta a punto
Un ajuste de temperatura deberá efectuarse siempre y
cuando la temperatura del agua tomada en la salida no
coincida con la que marque el mando. Al hacerse el ajuste
se debe tener en cuenta lo siguiente: girar el mando (con
la indicación de los grados) hasta que la temperatura del
agua en la salida sea de 38° C. Desenroscar el tornillo
que sujeta el mando. Retirar el mando y girar hasta la
posición de 38° C. Volver a colocar el mando y atornil-
larlo (ver pagina 69).
Limitación de la temperatura
El radio de giro del volante está bloqueado a los 38° C.
Para rebasar esta temperatura basta con oprimir el botón
(tope de seguridad).
Safety Function
Gracias al tope de temperatura se puede graduar la
temperatura máxima por ejemplo max. 42° C (ver
pagina 68).
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bares = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente: 65° C
Caudal máximo: ca. 26 l/min
0,3 MPa
Mantenimiento
Los termostatos no precisan ningún tipo de mantenimiento
especial. Las válvulas anti-retorno () tienen que ser
controladas regularmente según la norma DIN EN 1717,
en acuerdo con las regulaciones nacionales o regionales
(una vez al año, por lo menos). Conviene comprobar al
mismo tiempo el ltro del termoelemento (1.1). Después
de poner el termoelemento se ha de ajustar el termoele-
mento a la temperatura (ver ”Puesta a punto”). Asegúrese
de que el agua caliente esté conectada.
Para garantizar el funcionamiento duradero del termosta-
to, el mando del mismo debería girarse de vez en cuando
del extremo frío al extremo caliente.
Repuestos (ver página 4+5)
Mando del termostato Starck 10391XXX
Mando del termostato Carlton 17391XXX
Mando del termostato Carlton 17994XXX
Mando del termostato Steel 35391800
Mando del termostato Allegroh 36391XXX
Mando del termostato Terrano 37391XXX
Mando del termostato Terrano 37994XXX
Mando del termostato
Uno/Citterio M 38391XXX
Mando del termostato Montreux 16594XXX
Tapón agua frio/caliente 97987000
Mando del termostato Citterio 39994XXX
Mando del termostato Citterio 39391XXX
Mando del termostato Massaud 18097000
Embellecedor Massaud 98688000
Embellecedor 96551XXX
Embellecedor Citterio completo 96751XXX
Embellecedor Starck X 97926000
Embellecedor Montreux 98638XXX
Embellecedor Citterio M 98919000
Casquillo 96439XXX
Termoelemento 94282000
Silenciador 94073000
Válvula antirretorno 94074000
Montura con inversor 96509000
Florón portador 96447000
Tornillo portador 96454000
Casquillo 96446XXX
Mando Starck/Citterio
Massaud/Citterio M 96520XXX
Mando Uno/Terrano/Steel 96421XXX
Mando Carlton/Allegroh 96449XXX
Mando Montreux 98637XXX
Alargo 25 mm 13595000
Alargo 22 mm 13596XXX
Alargo 22 mm Citterio / Starck X 97407XXX
Alargo 22 mm Citterio M 98860000
Adaptador mando 96435000
Adaptador mando 96451000
Casquillo Massaud 98734000
Adaptador mando Massaud 98701000
Junta 95037000
Tornillo 96525000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
17�
18�
19�
20�
21�
22�
23�
24�
25�
26�
27�
28�
29�
30�
31�
32�
33�
34�
35�
36�
37�
38�
39�
40�
41�

19
Español
Problema Causa Solución
Sale poca agua - presión insuciente
- ltro del termoelemento sucio
- ltro de la ducha sucio
- comprobar presión
- limpiar ltro
- limpiar ltro entre exo y ducha
Flujo de agua cruzada
agua caliente entra en la tubería del
agua fría o al revés
- válvula antirretorno sucia o pierde - limpiar / cambiar válvula
Temperatura del agua no corresponde
a lo marcado
- termostato no ha sido ajustado
temperatura del agua caliente
- demasiado baja
- ajustar termostato
- aumentar temperatura del agua
caliente a 42º - 65º C.
No es posible regular la temperatura - termoelemento sucio/lleno de cal
- cuerpo empotrado mal montado
(debe estar: frío = derecha) o
instalado girado en 180º
- limpiar / cambiar termoelemento
- girar embellecedor en 180º
Botón de tope no funciona - muelle defecto
- botón lleno de cal
- limpiar / cambiary
Inversor va duro - cartucho dañado - cambiar inversor
Inversor pierde agua - suciedad/cal en el asiento de la
junta
- limpiar / cambiar inversor
XXX = Acabados
000 cromado
090 cromado/oro
120 cromo/color porcelana
420 platin
810 satinox
820 brushed nickel
830 polished nickel

0
Nederlands
Let op: leidingen doorspoelen volgens Norm. De meng-
kraan vervolgens monteren en controleren!
Correctie
Een korrektie is noodzakelijk als de temperatuur aan het
aftappunt afwijkt van de ingestelde temperatuur. Daarbij
dient het volgende in acht genomen te worden: Greep
draaien tot het water bij het aftappunt een temperatuur
heeft van 38° C. Greepschroef losdraaien, greep terug-
trekken en tot stand 38° C draaien. Greep terug plaatsen
en greepschroef vastdraaien (zie blz. 69).
Temperatuurbegrenzing
Het temperatuurgebied wordt door de veiligheidsblokke-
ring tot 38° C begrensd. Als er een hogere temperatuur
gewenst wordt, kan de blokkering van 38° C door het
indrukken van de veiligheidsknop overschreden worden.
Safety Function
Dankzij de safety-functie kan men vooraf de hoogst
gewenste temperatuur instellen bij voorbeeld max. 42°C
(zie blz. 68).
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Doorstroomcapaciteit: ca. 26 l/min
(0,3 MPa)
Keurmerk: KIWA
Onderhoud
Thermostaten behoeven geen speciaal onderhoud. Keer-
kleppen () moeten volgens DIN EN 1717 regelmatig
en volgens plaatselijk geldende eisen op het funktioneren
gecontroleerd worden. (Tenminste een keer per jaar).
Tevens moeten de zeefjes op het thermoelement worden
gecontroleerd (1.1). Na montage van het MTC thermo-
element moet de uitstroomtemperatuur gecontroleerd
worden. Zie hiervoor ´correctie´. Controleer vooraf of de
warmwater voorziening functioneert en wat de maximale
watertempertuur bij het tappunt is.
Om het soepel lopen van de regeleenheid te garanderen
moet de thermostaat van tijd tot tijd op heel koud en heel
warm worden ingesteld.
Service onderdelen (zie blz. 4+5)
thermostaatgreep Starck 10391XXX
thermostaatgreep Carlton 17391XXX
thermostaatgreep Carlton 17994XXX
thermostaatgreep Steel 35391800
thermostaatgreep Allegroh 36391XXX
thermostaatgreep Terrano 37391XXX
thermostaatgreep Terrano 37994XXX
thermostaatgreep Uno/Citterio M 38391XXX
thermostaatgreep Montreux 16594XXX
greepstopje, koud / warm water 97987000
thermostaatgreep Citterio 39994XXX
thermostaatgreep Citterio 39391XXX
thermostaatgreep Massaud 18097000
rozet Massaud 98688000
rozet 96551XXX
rozet Citterio kompl. 96751XXX
rozet Starck X 97926000
rozet Montreux 98638XXX
rozet Citerio M 98919000
huls 96439XXX
temperatuur regeleenheid 94282000
slagdemper 94073000
terugslagklep 94074000
bovendeel met omstelling 96509000
rozetdrager 96447000
drager-schroef 96454000
huls 96446XXX
greep Starck/Citterio
Massaud/Citterio M 96520XXX
greep Uno/Terrano/Steel 96421XXX
greep Carlton/Allegroh 96449XXX
greep Montreux 98637XXX
verlengset 25 mm 13595000
verlengset 22 mm 13596XXX
verlengset 22 mm Citterio / Starck X 97407XXX
verlengset 22 mm Citterio M 98860000
greepadapter 96435000
greepadapter 96451000
huls Massaud 98734000
greepadapter Massaud 98701000
dichtingsset 95037000
schroef 96525000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
17�
18�
19�
20�
21�
22�
23�
24�
25�
26�
27�
28�
29�
30�
31�
32�
33�
34�
35�
36�
37�
38�
39�
40�
41�
