Hans Grohe E 04353 0 Series Instruction Manual

Metris C
15753xx1
E
04353xx0
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate @ 44 PSI 6.9 GPM
* Please know and follow all applicable local plumb-
ing codes when setting the temperature on the water
heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This trim is for use with iBox Universal Plus model
01850181 (not included).
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F. In Massachusetts, the
maximum output temperature can be no higher
than 112° F.
• Inspect the check valves and filters at least once
per year. Replace if dirty or worn.
• Should the volume of water decrease over time,
inspect and clean the filters on the thermostatic
cartridge. After reassembly, set the high
temperature limit stop and justify the handle.
• To prolong the life of the themostatic cartridge,
regularly run it through its full range of
temperatures.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product
in a safe place. The receipt is required should it
be necessary to request warranty parts.
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale @ 44 PSI 6.9 GPM
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Ce dispositif requiert une pièce intérieure
01850181.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit
pas excéder 120°F. Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F.
• Les clapets anti-retour doivent être examinés
régulièrement.
• Contrôler par la même occasion les filtres qui se
trouvent sur la cartouche thermostatique. Après
le montage de la cartouche thermostatique
vérifier obligatoirement la température au point
de vidange.
• Pour assurer le mouvement facile de l´élément
thermostatique, le thermostat devrait être placé
de temps en temps en position très chaude et
très froide.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
English Français

3
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo @ 44 PSI 6.9 GPM
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calenta-
dor de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, Hansgrohe
recomienda que la instalación de esta unidad
esté a cargo de un plomero profesional
matriculado.
• La unidad requiere una pieza interior de válvula
01850181.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Para evitar escaldaduras, la máxima
temperatura de salida de la válvula de la ducha
no debe exceder los 120°F. En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F.
• Las válvulas anti-retorno tienen que ser
controladas regularmente.
• Conviene comprobar al mismo tiempo el
filtro del termoelemento. Después de poner el
termoelemento se ha de ajustar el termoelemento
a la temperatura. Asegúrese de que el agua
caliente esté conectada.
• Para garantizar el funcionamiento duradero del
termostato, el mando del mismo debería girarse
de vez en cuando del extremo frío al extremo
caliente.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
Español
Tools Required / Outiles Utiles /
Herramientas Útiles
This unit meets or exceeds the following:
• ASME A112.18.1
• CSA B125.1
• Listed by IAPMO for use in the
US and Canada
Ce mitigeur thermostatique est à utiliser avec des
pommes de douches ayant un débit de 5.7 L/min
(1.5 GPM) ou supérieur.
El mezclador termostático está diseñado para uso
con cabezales de ducha calificados a 5.7 L/min
(1.5 GPM) o más.
This thermostatic mixing valve is for use with a
showerhead rated at 5.7 L/min (1.5 GPM) or
higher.
2 mm
2.5 mm
3 mm
4 mm
5 mm

4

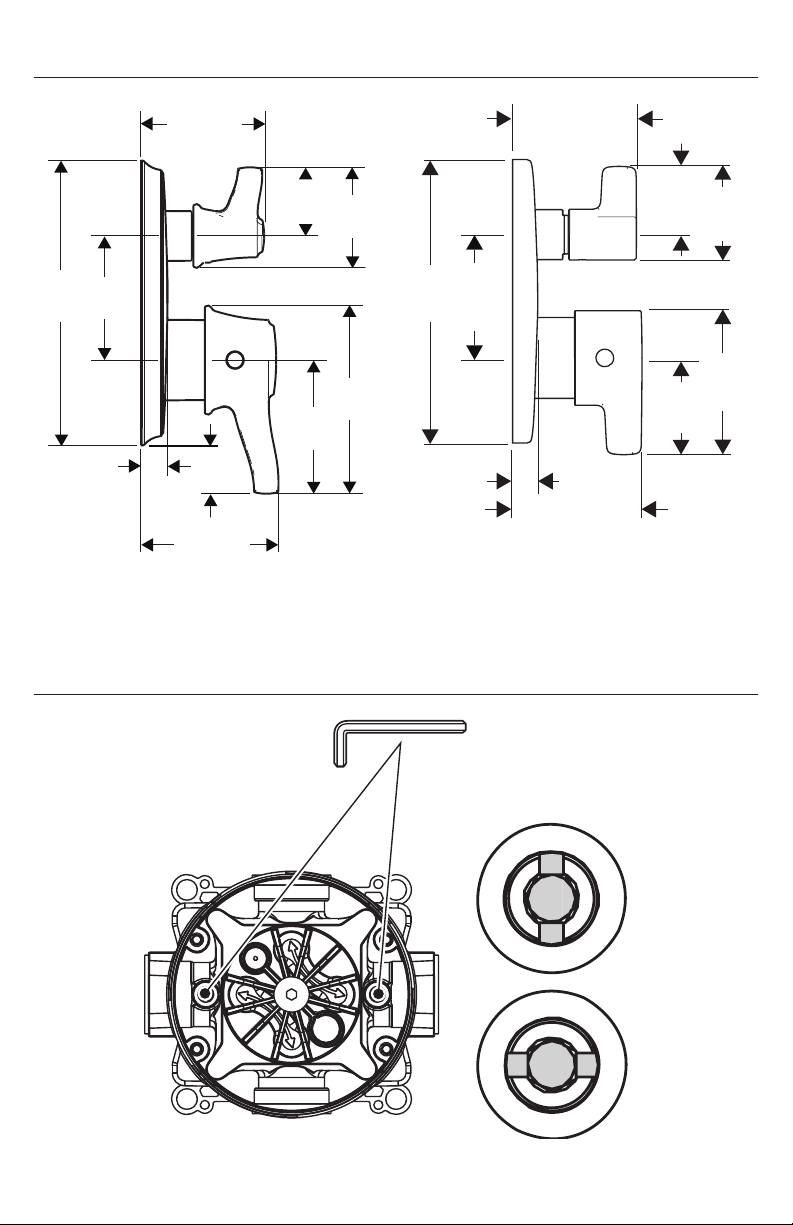

Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
Metris C
15753xx1
E
04353xx0
2⅝"-3¾"
2⅝"-3¾"
6¾"
2⅞"
1⅜"
1⅝"
2⅜"
3⅛"
4⅜"
⅝"
⅝"
6¾"
2⅞"
2⅛"3⅜"
1⅝"
2¼"
2½"-3⁹⁄₁₆"
2⁹⁄₁₆"-3¹¹⁄₁₆"
4 mm
closed
ferme
cerrado
open
ouvert
abierto

5
English Français Español
Remove the dust cover.
Open the stops using a 4 mm
Allen wrench.
Allow the hot and cold supplies
to flush for at least 5 minutes.
Retirez l’étiquette.
Ouvrez l’eau à les butées
d’arrêt d’isolation à l’aide d’une
clé hexagonale de 4 mm.
Rincez les conduites de l’eau
pour au moins 5 minutes.
Retire la etiqueta.
Abra los pasos del agua en
los cierres de servicios con una
llave Allen de 4 mm.
Lave los suministros de agua
para por lo menos cinco
minutos.
Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau
chaude et de l’eau froide / Lave los suministros frío y caliente
> 5 min.
4 mm
1
2
2
1 2

6
English Français Español

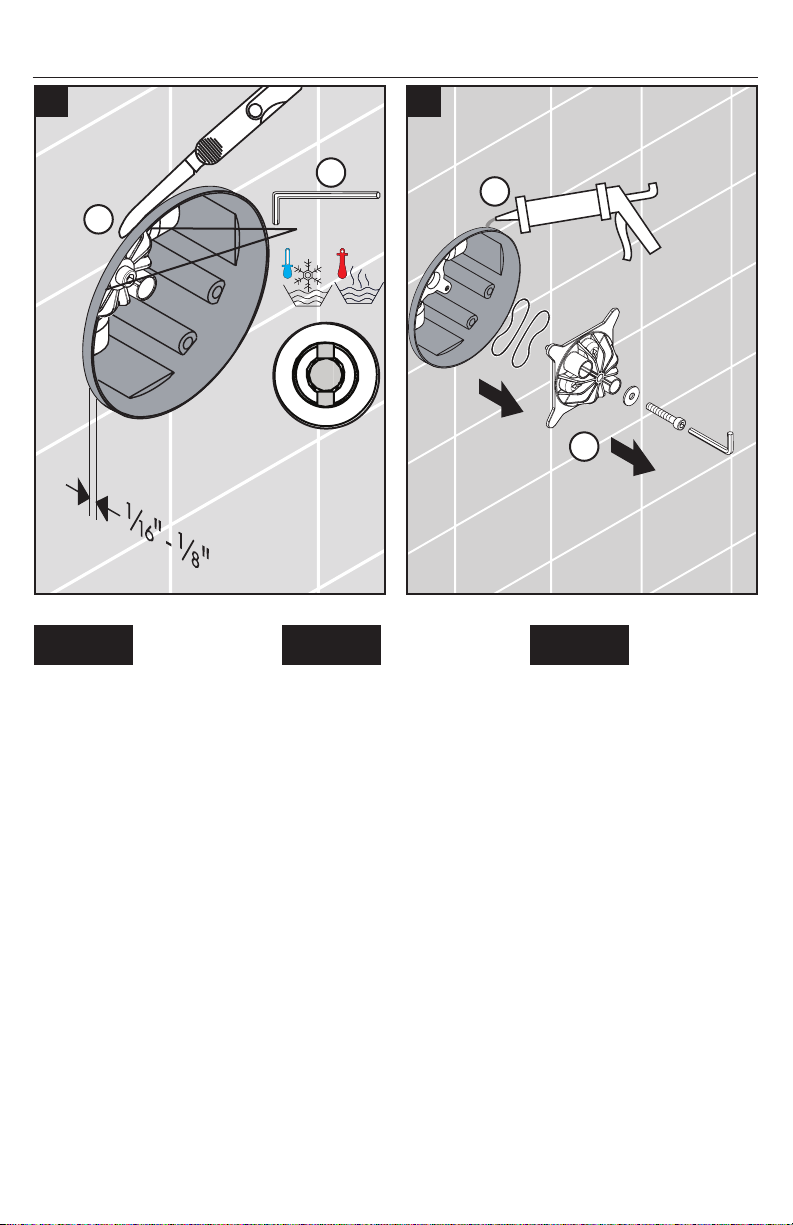

Close the stops.
Cut the plaster shield so that
it extends ¹⁄₁₆" - ⅛" from the
finished wall surface.
 Seal the wall around
the plaster shield with
waterproof sealant.
Failure to seal the wall can lead
to possible water damage.
Remove the flush insert and the
seals.
Fermez l’eau à les butées d’arrêt
d’isolation.
Coupez le protecteur de façon à
ce qu’une partie de ¹⁄₁₆ à ⅛ po
soit à l’extérieur de la surface du
mur fini.
 Scellez le mur aut-
our du protecteur
à l’aide d’un agent
d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer
des dommages.
Retirez la pièce d’insertion af-
fleurante et les joints.
Cierre el paso del agua en la
entrada del suministro o los
cierres de servicio.
Corte el protector de yeso de
modo que sobresalga ¹⁄₁₆" - ⅛"
de la superficie de la pared
terminada.
Installation / Installation / Instalación
 Selle la pared alred-
edor del protector de
yeso con un sellador
impermeable.
Si no se sella la pared, pueden
producirse daños por acción
del agua.
Retire el inserto de lavado y las
juntas.
4 mm
5 mm
1
2
1
2
silicone
1 2

7
English Français Español
Insert the function block using
the M5x20 screws.
Insérez le bloc de fonction et les
vis M5x20.
Inserte el bloque de función y
los tornillos M5x20.
Measure the distance from the
front of the plaster shield to one
of the screw-in flanges ("X").
Mesurez la distance entre la
surface du mur et la bride du
vis. Notez la longueur mesurée
(« X »).
Mida la distancia entre la
superficie de la pared y la brida
de tornillo. Anote esta medida
(“X”).
4 mm
34

8
English Français Español

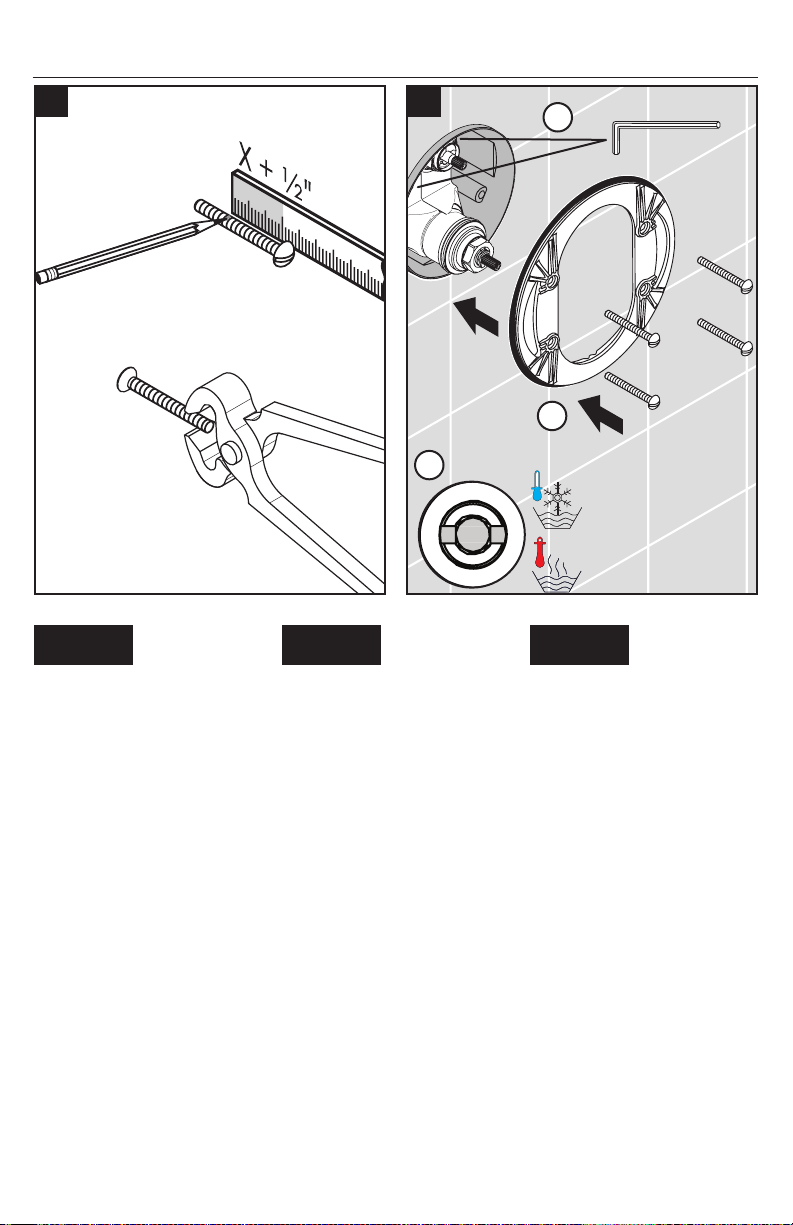

Add ½" to this measurement.
Cut each screw so that it is X +
½" long.
Ajoutez ½ po à cette longueur
« X ». Notez cette nouvelle
longueur.
Coupez les vis de façon à ce
que celui-ci dépasse de ½ po +
la longueur X.
Agregue ½" a X. Anote esta
medida.
Corte el tornillo de modo que
sobresalga ½" + X.
Open the stops.
Install the carrier plate so that
the notch is at the bottom.
Ouvrez l’eau à les butées d'arrêt
d'isolation.
Installez la plaque-support de
façon à ce que l’encoche soit
vers le bas.
Abra el paso del agua en los
cierres de servicio.
Instale la placa del portador de
manera que la ranura quede en
la parte inferior.
1
1
2
5 6
4 mm

9
English Français Español

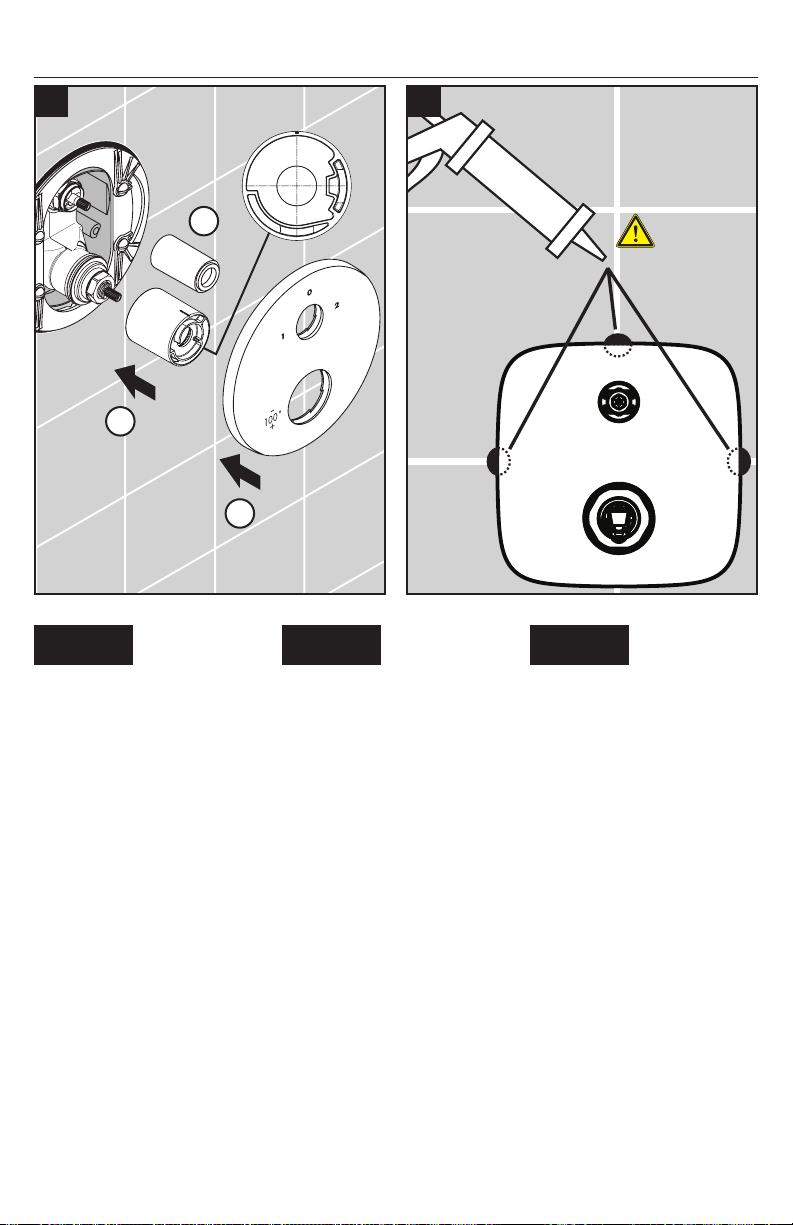

Slide the thermostatic mixer
sleeve on so that the indexing
mark is at the 12:00 position.
Install the volume control sleeve.
Install the escutcheon.
Installez la douille thermosta-
tique de façon à ce que la
marque de repère soit à la posi-
tion 12:00.
Installez la douille inverseur.
Installez le rosace.
Instale el casquillo de manera
que la marca indicadora quede
en posición de 12:00.
Instale el casquillo del llave de
paso.
Instale el florón.
Place a dab of waterproof seal-
ant at each grout joint.
Appliquer une petite quantité de
l’agent d’étanchéité aux joints
de coulis.
Coloque un poco de sellador a
prueba de agua en las uniones
de la lechada de cemento.
1
2
3
7 8

10
English Français Español
Lubricate the adapter stems
with a small amount of white
plumber's grease.
Install the handle adapters.
Lubrifiez la tige de manoeuvre
avec une petite quantité de
graisse de plomberie blanche.
Installez les adaptateurs de les
poignées.
Lubrique el vástago de la vál-
vula con una pequeña cantidad
de grasa blanca para plomería.
Instale los adaptadores para las
manijas.
Install the volume control
handle.
Tighten the screw using a 2 mm
Allen wrench.
Install the thermostatic mixer
handle so that the safety stop
override button is at the 9:00
position.
Tighten the handle screw using a
2.5 mm Allen wrench.
Installe le poignée d'arrêt.
Serrez la vis à l’aide d’une clé
hexagonale de 2 mm
Installez la poignée thermo-
statique de façon à ce que le
bouton de surpassement de la
butée de sécurité soit à la posi-
tion 9:00.
Serrez la vis à l’aide d’une clé
hexagonale de 2.5 mm.
Instale la manja del llave de
paso. Ajuste el tornillo con una
llave Allen de 2 mm.
Instale la manija termostatica
de manera que el botón de ven-
cimiento de tope de seguridad
se encuentre en una posición
de 9:00.
Ajuste el tornillo del mando con
con una llave Allen de 2.5 mm.
3 mm
2.5 mm
3 mm
2 mm
1
2
1
2
3
4
910
