Hans Grohe Axor Starck 10902180 User manual

Starck
10902180
DE Montageanleitung 2
FR Instructions de montage 2
EN assembly instructions 3
IT Istruzioni per Installazione 3
ES Instrucciones de montaje 4
NL Handleiding 4
DK Monteringsvejledning 5
PT Manual de Instalación 5
PL nstrukcja montażu 6
CS Montážní návod 6
SK Montážny návod 7
ZH 组装说明 7
RU Инструкция по монтажу 8
HU Szerelési útmutató 8
FI Asennusohje 9
SV Monteringsanvisning 9
LT Montavimo instrukcijos 10
HR Uputstva za instalaciju 10
TR Montaj kılavuzu 11
RO Instrucţiuni de montare 11
EL Οδηγία συναρμολόγησης 12
SL Navodila za montažo 12
ET Paigaldusjuhend 13
LV Montāžas instrukcija 13
SR Uputstvo za montažu 14
NO Montasjeveiledning 14
BG Инструкция за употреба 15
SQ Udhëzime rreth montimit 15
AR ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 16

2
Montage
voir page 20
Classification acoustique et
débit (voir page 22)
Pièces détachées (voir page 23)
Dimensions (voir page 22)
Ne pas utiliser de silicone contenant de
l’acide acétique!
Description du symbole
Exemples de montage (voir page 18 + 19)
La pièce de base peut être installée selon les différentes
(possibilités voir pages 17).
1. Installation au mur.
2. Installation libre devant le mur: montage sur un
cadre de support.
3. Installation directement dans le mur.
4. Installation au mur avec une vis de distance.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Avant son montage, s’assurer que le produit n’a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu
6Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Français
Montage
siehe Seite 20
Prüfzeichen (siehe Seite 22)
Serviceteile (siehe Seite 23)
Maße (siehe Seite 22)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Montagebeispiele (siehe Seite 18 + 19)
Der Grundkörper kann entsprechend der baulichen
Gegebenheiten montiert werden (Montagebeispiele
siehe Seite 17).
1. Installation auf die Wand.
2. Vorwand-Installation: Montage auf Trägersystem.
3. Installation direkt in die Wand.
4. Installation auf die Wand. Hier mit variablem
Abstandshalter durch Stockschrauben.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Deutsch

3
Montaggio
vedi pagg. 20
Segno di verifica (vedi pagg. 22)
Parti di ricambio (vedi pagg. 23)
Ingombri (vedi pagg. 22)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Esempio di installazione (vedi pagg. 18 +
19)
Il corpo incasso può essere installato conformemente
alle condizioni edilizie, vedi esempi di installazione alle
pagg. 17.
1. Installazione a muro.
2. Installazione con muri in cartongesso: montaggio su
struttura portante.
3. Installazione diretta a muro.
4. Installazione a muro. Qui con la regolazione della
distanza.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Italiano

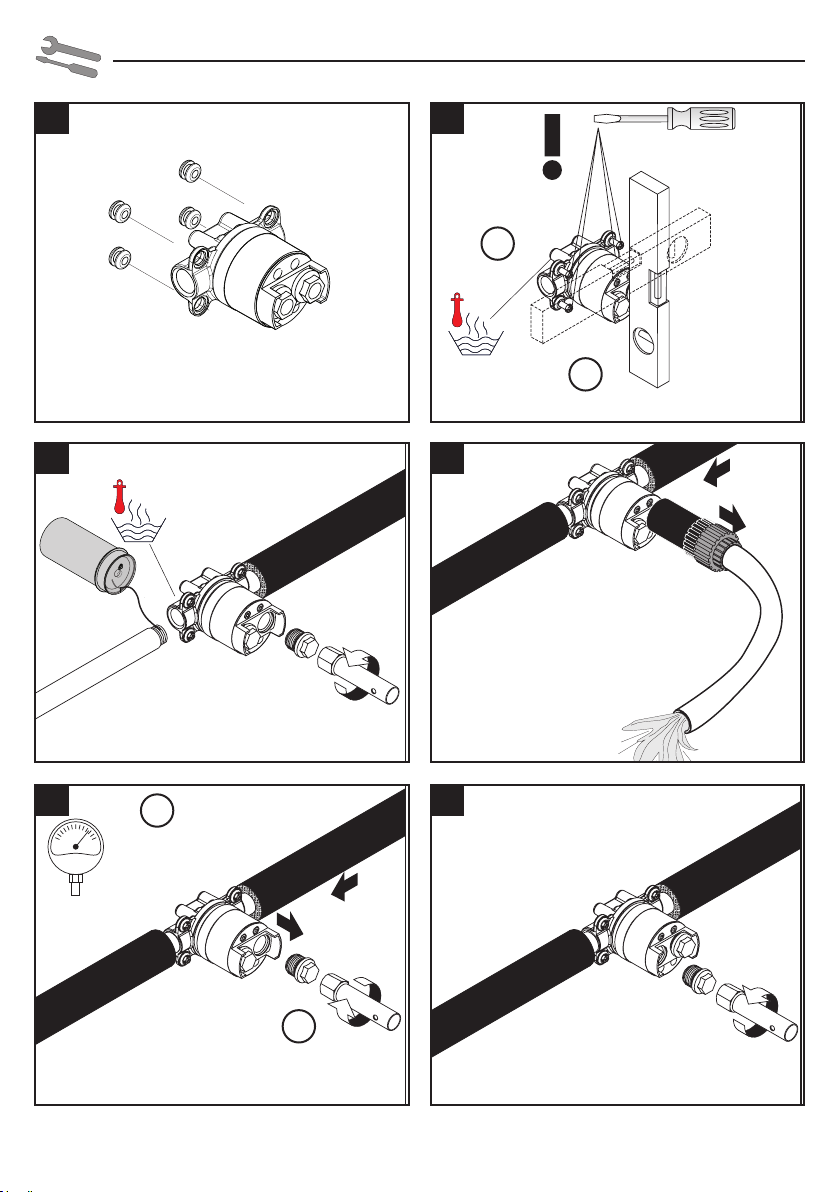

Assembly
see page 20
Test certificate (see page 22)
Spare parts (see page 23)
Dimensions (see page 22)
Do not use silicone containing acetic acid!
Symbol description

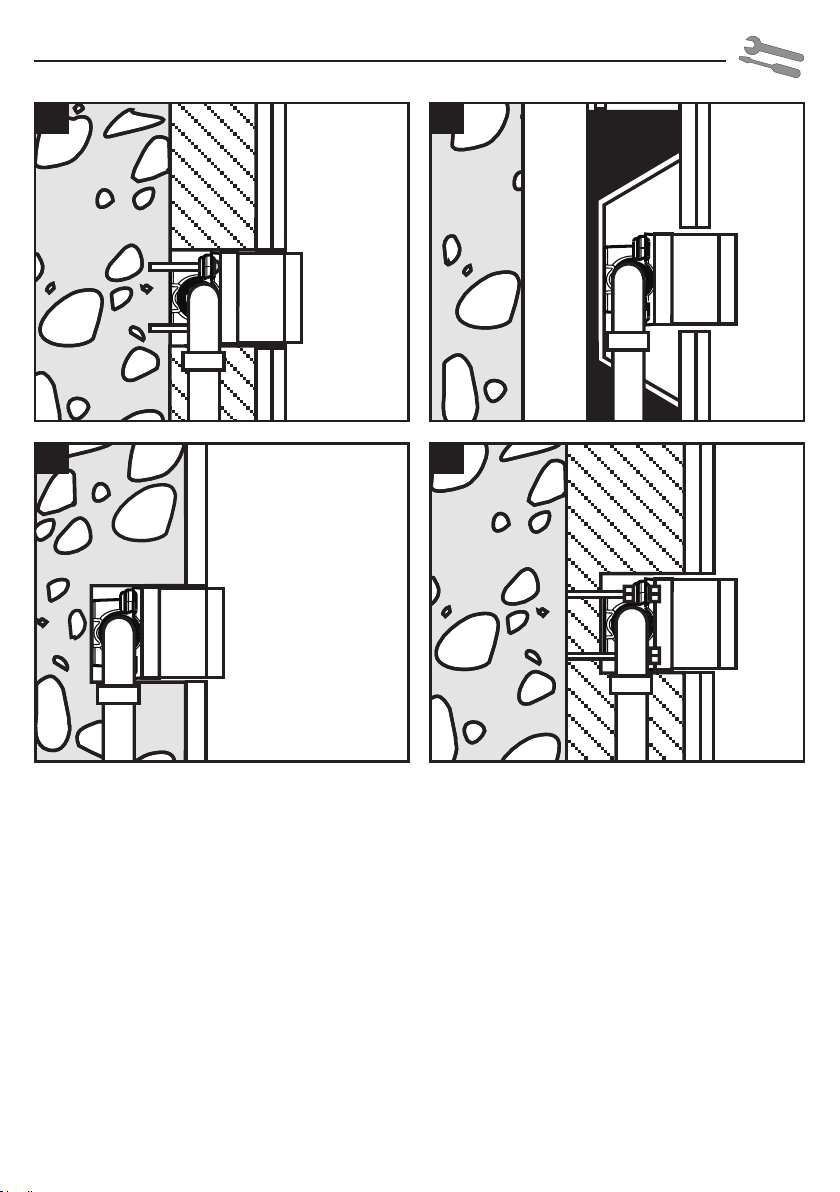

Installation example (see page 18 + 19)
The iBox can depending on the building application be
mounted in different ways, Installation examples please
see page 17.
1. Direct wall installation.
2. Off wall installation with special support frame.
3. Brick wall installation.
4. Direct wall installation with adjustable mounting
studs.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The hot and cold supplies must be of equal
pressures.
English

4
Montage
zie blz. 20
Keurmerk (zie blz. 22)
Service onderdelen (zie blz. 23)
Maten (zie blz. 22)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Montagevoorbeelden (zie blz. 18 + 19)
Het basisgarnituur kan overeenkomstig de situatie ter
plaatse worden ingebouwd. Montagevoorbeelden zie
pag. 17.
1. Installatie voor de wand.
2. Voorzet wandsysteem: Montage op het frame.
3. Installatie in de wand.
4. Installatie voor de wand.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Nederlands
Montaje
ver página 20
Marca de verificación (ver
página 22)
Repuestos (ver página 23)
Dimensiones (ver página 22)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Ejemplos de montaje (ver página 18 + 19)
El cuerpo empotrado puede ser colacado según los
ejemplos expuestos en las páginas 17.
1. Instalación directamente sobre la pared.
2. Instalación distanciada de la pared mediante
soportes metálicos.
3. Instalación directa en la pared.
4. Instalación sobre la pared. Aqui con soportes de
distanciamiento y tornillos de acero.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Español

5
Montagem
ver página 20
Marca de controlo (ver página
22)
Peças de substituição (ver página
23)
Medidas (ver página 22)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Exemplos de montagem (ver página 18 +
19)
O corpo pode, dependendo da construção, ser
instalado de diferentes maneiras, ver nas páginas 17
exemplos de instalação
1. Instalação sobre a parede.
2. Instalação com moldura de suporte especial.
3. Instalação em paredes de tijolo.
4. Instalação sobre a parede com calçoa ajustáveis.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
6Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Português
Montering
se s. 20
Godkendelse (se s. 22)
Reservedele (se s. 23)
Målene (se s. 22)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Monteringseksempler (se s. 18 + 19)
For monteringseksempler se s. 17.
1. Installation på væggen.
2. Installation foran væggen: Montering på
bæresystem.
3. Installation direkte i væggen.
4. Installation på væggen. Her med fleksibel
afstandsholder med justerbar monteringsskrue.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Dansk

6
Montáž
viz strana 20
Zkušební značka (viz strana 22)
Servisní díly (viz strana 23)
Rozmìry (viz strana 22)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Příklady montáže (viz strana 18 + 19)
Základní těleso mùže být namontováno v souladu s
podmínkami na stavbě, příklady montáže viz strana 17.
1. Instalace na stěnu.
2. Instalace před stěnu: montáž na nosný systém.
3. Instalace přímo do stěny.
4. Instalace před stěnu. Zde s variabilními rozpěrkami
pomocí šroubů.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
6Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Česky
Montaż
patrz strona 20
Znak jakości (patrz strona 22)
Części serwisowe (patrz strona
23)
Wymiary (patrz strona 22)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Przykłady montażowe (patrz strona 18 +
19)
Korpus może zostać zabudowany w różnych stadiach
budowlanych, przykłady montażowe patrz str.17.
1. Instalacja na ścianie.
2. Instalacja naścienna: Montaż na systemie stelaży.
3. Instalacja w ścianie.
4. Instalacja na ścianie. Tutaj ze zmienną rozpórką ze
śrubami gwintowanymi.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
6Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Polski

7
安装
参见第 20 页
检验标记 (参见第 22 页)
备用零件 (参见第 23 页)
大小 (参见第 22 页)
请勿使用含有乙酸的硅！
符号说明
安装示意 (参见第 18 + 19 页)
根据构造的实际情况安装基体，安装范例参见第
17 页。
1. 直接墙面安装。
2. 使用专用的支撑框架脱离墙壁安装
3. 砖墙安装
4. 直接墙面安装，可调节的固定柱头螺栓。
安装提示
• 必须按照现行的规定安装，冲洗和测试产品。
• 安装前必须检查产品是否受到运输损害。 安装
后将不认可运输损害或表面损伤。
6安全技巧
6装配时为避免挤压和切割受伤，必须戴上手
套。
6冷热水管间过大的压力差必须予以平衡。
中文
Montáž
viď strana 20
Osvedčenie o skúške (viď strana
22)
Servisné diely (viď strana 23)
Rozmery (viď strana 22)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Príklady montáže (viď strana 18 + 19)
Základné teleso je montované podľa podmienok na
stavbe podľa príkladov inštalácie viï strana 17.
1. Inštalácia na stenu.
2. Inštalácia pred stenou pomocou nosnéh systému.
3. Inštalácia priamo do steny.
4. Inštalácia pred stenu pomocou nastaviteľných
skrutiek.
Pokyny pre montáž
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
6Bezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
6Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Slovensky

8
Szerelés
lásd a 20. oldalon
Vizsgajel (lásd a 22. oldalon)
Tartozékok (lásd a 23. oldalon)
Méretet (lásd a 22. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Szerelési példák (lásd a 18 + 19. oldalon)
Az alaptestet az építészeti adottságoknak megfelelően
szereljük be. A szerelési példákat lásd a 17. oldalon.
1. Szerelés közvetlenül a falra.
2. Szerelés könnyűszerkezetű falrendszerre.
3. Szerelés falba süllyesztve.
4. Távtartó szerkezetre való szerelés.
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
6Biztonsági utasítások
6A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
6A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Magyar
Монтаж
см. стр. 20
Знак технического контроля
(см. стр. 22)
Κомплеκт (см. стр. 23)
Размеры (см. стр. 22)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
варианты установки (см. стр. 18 + 19)
Корпус может монтироваться, согласно условиям
строительства, примеры монтажа см. на стр. 17.
1. варианты установки
2. Установка на стене: монтаж на системе
кронштейнов.
3. монтаж в кирпичную стену
4. Установка на стене. Здесь с изменяемым
распорным держателем, благодаря винтам.
Указания по монтажу
• Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и
безупречность работы.
• Перед монтажом следует проверить изделие
на предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
6Указания по технике
безопасности
6Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
6донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Русский

9
Montering
se sidan 20
Testsigill (se sidan 22)
Reservdelar (se sidan 23)
Måtten (se sidan 22)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Monteringsexempel (se sidan 18 + 19)
Grundkonstruktionen monteras enligt de förutsättningar
som gäller på platsen, se monteringsexempel på sidor
17.
1. Vägginstallation.
2. Framför vägg-installation: Montering på stödsystem.
3. Installation direkt i väggen.
4. Vägginstallation. Här med variabla avståndshållare
med skruvstift.
Monteringsanvisningar
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Det måste undersökas om produkten har
transportskador innan den monteras. Efter
monteringen accepteras inga transport- eller
ytskiktskador.
6Säkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
6Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Svenska
Asennus
katso sivu 20
Koestusmerkki (katso sivu 22)
Varaosat (katso sivu 23)
Mitat (katso sivu 22)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Asennusesimerkkejä (katso sivu 18 + 19)
Peruskappaleen voi asentaa rakennuksen asettamien
reunaehtojen mukaisesti, katso asennusesimerkkejä
sivuilla 17.
1. Asennus seinään
2. Pinta-asennus: asennus kännatinjärjestelmään.
3. Asennus suoraan seinään.
4. Asennus seinään. Tässä joustavaa etäisyydenpitintä
käyttäen kaksikierteisillä (puu/metalli) ruuveilla.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
6Turvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
6Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Suomi

10
Sastavljanje
pogledaj stranicu 20
Oznaka testiranja (pogledaj
stranicu 22)
Rezervni djelovi (pogledaj
stranicu 23)
Mjere (pogledaj stranicu 22)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Primjeri instalacija (pogledaj stranicu 18 +
19)
Tijelo se može montirati u skladu s uvjetima koji vladaju
na mjestu postavljanja, primjeri montaže mogu se naći
na stranicama 17.
1. Direktna instalacija u zid.
2. Predzidna instalacija: Montaža na sustav nosača
3. Instalacija u zid od cigle.
4. Direktna instalacija u zid sa podesivim vijcima
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
6Sigurnosne upute
6Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
6Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Hrvatski
Montavimas
žr. psl. 20
Bandymo pažyma (žr. psl. 22)
Atsarginės dalys (žr. psl. 23)
Išmatavimai (žr. psl. 22)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Montavimo pavyzdžiai (žr. psl. 18 + 19)
Pagrindą galite sumontuoti pagal vietos sąlygas,
montavimo pavyzdžiai pateikti 17 psl.
1. Montavimas į sieną.
2. Montavimas ant sienos, naudojant specialų rėmą.
3. Montavimas į sieną.
4. Montavimas į sieną su specialiais reguliuojamais
varžtais.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
• Prieš montuojant būtina patikrinti, ar gaminys
nebuvo pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
6Saugumo technikos nurodymai
6Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
6Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Lietuviškai

11
Montare
vezi pag. 20
Certificat de testare (vezi pag.
22)
Piese de schimb (vezi pag. 23)
Dimensiuni (vezi pag. 22)
Nu utilizaţi silicon cu conţinut de acid acetic!
Descrierea simbolurilor
Exemple de montare (vezi pag. 18 + 19)
Corpul de bază se poate monta în funcţie de condiţiile
existente, ca exemplu de montare, vedeţi pagina 17.
1. Montare pe perete.
2. Instalare pe perete: montare pe cadru suport.
3. Montare direct pe perete.
4. Montare pe perete. Cu distanţieri variabili şi tije
filetate cu diblu.
Instrucţiuni de montare
• Bateria trebuie montată, clătită şi verificată conform
normelor în vigoare.
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia
nu acoperă deteriorările de transport şi cele de
suprafaţă.
6Instrucţiuni de siguranţă
6La montare utilizaţi mănuşi pentru evitarea
contuziunilor şi tăierii mâinilor.
6Diferenţele de presiune mari între alimentarea cu
apă rece şi apă caldă trebuie echilibrate.
Română
Montajı
Bakınız sayfa 20
Kontrol işareti (Bakınız sayfa 22)
Yedek Parçalar (Bakınız sayfa 23)
Ölçüleri (Bakınız sayfa 22)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Montaj Örneği (Bakınız sayfa 18 + 19)
Ana gövde yapısal koşullara uygun şekilde takılabilir,
Montaj örneği Bkz. Sayfa 17.
1. Duvara direkt montaj
2. Ön duvar montajı: Taşıyıcı sisteme montaj.
3. Tuğla duvar Montajı
4. Duvara direkt montaj. Burada, değişken mesafe t
utucuları ile sıkma vidaları kullanılarak.
Montaj açıklamaları
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
6Güvenlik uyarıları
6Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
6Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Türkçe

12
Montaža
Glejte stran 20.
Preskusni znak (glejte stran 22)
Rezervni deli (glejte stran 23)
Mere (glejte stran 22)
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Opis simbola
Primeri montaže (glejte stran 18 + 19)
Osnovno telo se lahko montira ustrezno gradbenim
pogojem, montažne primere glejte na strani 17.
1. Montaža na steno
2. Montaža pred steno: montaža na sistem nosilcev
3. Montaža direktno v steno
4. Montaža na steno. Tukaj s prilagodljivim
distančnikom in vijaki.
Navodila za montažo
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Pred montažo je treba izdelek preveriti glede
morebitnih transportnih poškodb. Po vgradnji
transportne ali površinske poškodbe ne bodo več
priznane.
6Varnostna opozorila
6Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
6Velike razlike v tlaku med priključkom za mrzlo in
priključkom za toplo vodo je potrebno izravnati.
Slovenski
Συναρμολόγηση
βλ. σελίδα 20
Σήμα ελέγχου (βλ. σελίδα 22)
Ανταλλακτικά (βλ. σελίδα 23)
Διαστάσεις (βλ. σελίδα 22)
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Περιγραφή συμβόλων
Παραδείγματα συναρμολόγησης (βλ.
σελίδα 18 + 19)
Η βασική εγκατάσταση μπορεί να τοποθετηθεί σύμφωνα
με τα δεδομένα του χώρου, παραδείγματα εγκατάστασης
βλέπε σελίδα 17.
1. Επίτοιχη τοποθέτηση
2. Εγκατάσταση “προ του τοίχου”: συναρμολόγηση
επάνω σε σύστημα φορέων.
3. Εγκατάσταση απευθείας στον τοίχο
4. Επίτοιχη εγκατάσταση. Χρησιμοποιήστε βίδες
-καρφιά με μεταβλητά στηρίγματα.
Οδηγίες συναρμολόγησης
• Η μπαταρία πρέπει να τοποθετηθεί, να πλυθεί και να
ελεγχθεί με βάση τους ισχύοντες κανόνες υδραυλικής
τέχνης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνωρίζονται ζημιές από τη μεταφορά ή
επιφανειακές ζημιές.
6Υποδείξεις ασφαλείας
6Για να αποφύγετε τραυματισμούς κατά τη
συναρμολόγηση πρέπει να φοράτε γάντια.
6Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου
και ζεστού νερού θα πρέπει να αντισταθμίζονται.
Ελληνικά

13
Montāža
skat. 20. lpp.
Pārbaudes zīme (skat. 22. lpp.)
Rezerves daļas (skat. 23. lpp.)
Izmērus (skat. 22. lpp.)
Neizmantot silikonu, kas satur etiķskābi!
Simbolu nozīme
Montāžas piemēri (skat. 18 + 19. lpp.)
Korpusu iespējams iebūvēt atbilstoši konstrukcijas
īpašībām, montāžas piemērus skat. 17. lpp.
1. Instalācija pie sienas.
2. Ārpussienas instalācija: montāža uz rāmja sistēmas.
3. Instalācija tieši sienā.
4. Instalācija pie sienas. Šeit ar variējamu starpliku un
montāžas skrūvēm.
Norādījumi montāžai
• Jaucējkrāns jāmontē, jāskalo un jāpārbauda atbilstoši
spēkā esošajām normām.
• Pirms montāžas nepieciešams pārbaudīt, vai
produktam transportēšanas laikā nav radušies
bojājumi. Pēc iebūvēšanas bojājumi, kas radušies
transportēšanas laikā, vai virsmas bojājumi netiek
atzīti.
6Drošības norādes
6Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
6Jāizlīdzina spiediena atšķirības starp aukstā un
karstā ūdens pievadiem.
Latvian
Paigaldamine
vt lk 20
Kontrollsertifikaat (vt lk 22)
Varuosad (vt lk 23)
Mõõtude (vt lk 22)
Ärge kasutage äädikhapet sisaldavat
silikooni!
Sümbolite kirjeldus
Paigalduse näited (vt lk 18 + 19)
Põhikorpust on võimalik paigaldada vastavalt ehituslikele
asjaoludele, näiteid paigaldamise kohta vt lk 17.
1. Seinale paigaldamine.
2. Paigaldamine seinast eemale spetsiaalse
tugiraamiga.
3. Paigaldamine otse seinale.
4. Seinale paigaldamine. Siin muudetava
vahehoidikuga, kasutades 10 mm tikkpolte.
Paigaldamisjuhised
• Seadmestiku paigaldamine, läbipesu ja kontrollimine
peab toimuma vastavalt kehtivatele normidele.
• Enne paigaldamist tuleb toodet kontrollida
transpordikahjustuste osas Pärast paigaldamist ei
tunnustata enam transpordi- või pinnakahjustuste
kaebuseid.
6Ohutusjuhised
6Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
6Kui külma ja kuuma vee ühenduste surve on väga
erinev, tuleb need tasakaalustada.
Estonia

14
Montasje
se side 20
Prøvemerke (se side 22)
Servicedeler (se side 23)
Mål (se side 22)
Ikke bruk silikon som inneholder eddiksyre!
Symbolbeskrivelse
Montasje-eksempel (se side 18 + 19)
Basiselementet kan monteres iht. byggmessige forhold,
se montasje-eksempel på side 17.
1. Installasjon på vegg
2. Montasje foran vegg: montasje på dragersystem.
3. Installasjon rett på vegg.
4. Installasjon på vegg. Her med variable
avstandsholdere via spesialskruer.
Montagehenvisninger
• Armaturen skal monteres, spyles og sjekkes iht.
gyldige standarder.
• Før montasjen skal produktet sjekkes for
transportskader. Etter monteringen aksepteres ikke
noen transport- eller overflateskader.
6Sikkerhetshenvisninger
6Bruk hansker under montasjen for å unngå klem- og
kuttskader.
6Store trykkdifferanser mellom kaldt- og
varmtvannstilkoblinger skal utlignes.
Norsk
Montaža
vidi stranu 20
Ispitni znak (vidi stranu 22)
Rezervni delovi (vidi stranu 23)
Mere (vidi stranu 22)
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Opis simbola
Primeri montaže (vidi stranu 18 + 19)
Telo može da se montira u skladu sa uslovima na mestu
ugradnje, za primere montaže vidi strane 17.
1. Direktna instalacija na zid.
2. Predzidna instalacija: Montaža na sistem nosača.
3. Instalacija direktno u zid.
4. Direktna instalacija na zid s varijabilnim držačem
odstojanja pomoću 10 mm zavrtanja.
Instrukcije za montažu
• Armatura mora biti postavljena, isprana i testirana
prema važećim normama.
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
6Sigurnosne napomene
6Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
6Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Srpski

15
Montimi
shih faqen 20
Shenja e kontrollit (shih faqen
22)
Pjesët e servisit (shih faqen 23)
Përmasat (shih faqen 22)
Mos përdorni silikon që në përbërje ka acid
acetik.
Përshkrimi i simbolit
Shembuj të montimit (shih faqen 18 + 19)
Trupi bazë mund të montohet duke iu përshtatur kushteve
ndërtimore. Shembuj të montimit gjinden në faqet 17.
1. Instalimi në mur.
2. Instalimi para murit: Montimi në sistemin e
mbajtësve.
3. Instalimi direkt në mur.
4. Instalimi në mur. Këtu me distancues të
paqëndrueshëm përmes vidhave lidhëse.
Udhëzime për montimin
• Armatura duhet montuar, shpërlarë dhe kontrolluar në
bazë të normave të vlefshme.
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
6Udhëzime sigurie
6Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
6Ndryshimet e mëdha të presionit mes lidhjeve të ujit
të ftohtë dhe atij të ngrohtë duhen ekuilibruar.
Shqip
Монтаж
вижте стр. 20
Контролен знак (вижте стр. 22)
Сервизни части (вижте стр. 23)
Размери (вижте стр. 22)
Не използвайте силикон, съдържащ
оцетна киселина!
Описание на символите
Примери за монтаж (вижте стр. 18 + 19)
Основното тяло може да се закрепи на стената в
съответствие с конструктивните дадености, примери
за монтаж на стр. 17.
1. Инсталация на стената.
2. Монтаж пред стената: Монтаж на трегерната
система.
3. Инсталация директно в стената.
4. Инсталация на стената. Тук с регулираща се
разпънка с помощта на комбинирани болтове.
Указания за монтаж
• Арматурата трябва да се монтира, промие и
провери в съответствие с валидните норми.
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
6Указания за безопасност
6При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
6Големите разлики в налягането между изводите за
студената и топлата вода трябва да се изравняват.
БЪЛГАРСКИ

16
AR

U
 
U
       

.
U

.
 


.


.

.
  
)18 + 19(


17
1.
2.:.
3.
4..
 
!!

)22(
 
)23(
 
)22(

  20
AR

U
 
U
       

.
U

.
 


.


.

.
  
)18 + 19(


17
1.
2.:.
3.
4..
 
!!

)22(
 
)23(
 
)22(

  20
AR

U
 
U
       

.
U

.
 


.


.

.
  
)18 + 19(


17
1.
2.:.
3.
4..
 
!!

)22(
 
)23(
 
)22(

  20
AR

U
 
U
       

.
U

.
 


.


.

.
  
)18 + 19(


17
1.
2.:.
3.
4..
 
!!

)22(
 
)23(
 
)22(

  20

1 2
43
17

Starck
10360000
Starck
10340000
18

Urquiola
11026000
Starck
10905000
Starck
10907000
Starck
10910000
Starck
10912000
19

5 6
2
3 4
1
1,6 MPa
1,6 МПа
1,6 لﺎﻜﺴﺑﺎﺠﻴﻣ
SW 17 mm
5 Nm
1.
2.
G 1/2
SW 17 mm
1.
2.
SW 17 mm
20
