Hans Grohe AXOR Starck 10006000 User manual

Starck
10006000
10111000
Starck
10117000 Starck
10211000
Starck
10116000
Montageanleitung

2
Starck 10006000
Starck 10117000
Starck 10116000
Starck 10211000
Starck 10111000
DIN 4109
P-IX 9698/IA

3
9
7
6
5a
5
1
3
2
4
5
10
SW 2 mm

4
DZulaufleitungen fachgerecht
durchspülen nach DIN 1988.
FPurger les conduites
d'alimentation.
GB Flush through the supply pipes.
ILavare bene le tubazioni di
alimentazione.
EPurgar las tuberías de afluencia.
NL Toevoerleidingen vakkundig
doorspoelen.
DK Spyl tilførselsledningene grundig.
P Purgar as tubagens de
alimentação de água.
PL Przepłukać instalację
1 2
34

5
56
SW11mm SW 19 mm
8
9
7
11
X

6
10 11
11
Installationskitt
Mastic d’installation
Plumbing mastic
Mastice d’installazione
Masilla
Kit
Kitt
Mástique
Kit instalatorski (not included)
9
X

7
12
50 N/cm

8
Montage
Achtung! Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft werden!
1. Zulaufleitungen fachgerecht durchspülen.
2. Armatur mit Zwischenlage in Waschtisch / Bidet
einsetzen.
3. Unterlagscheibe und Befestigungsscheibe über
die Anschlussschläuche und Gewindestifte
schieben und mit Muttern festziehen.
4. Anschlussschläuche / -rohre an Eckventile an-
schließen, kalt rechts - warm links.
5. 10006000, 10111000, 10116000,
10211000:Zugstange mit Ablaufventil verbin-
den.
GroßeDruckunterschiedezwischendenKalt-undWarm-
wasseranschlüssen müssen ausgeglichen werden.
Technische Daten
Armatur serienmäßig mit Waterdimmer®
(Durchflussbegrenzer)
Durchflussleistung mit Waterdimmer: 7 l/min 0,3 MPa
Durchflussleistung ohne Waterdimmer: 14 l/min 0,3 MPa
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Prüfzeichen
10111000/10116000/
10117000/10211000: P-IX 9698/IA
10111000/10116000/
10211000: SVGW
Hansgrohe Einhandmischer können in Verbin-
dung mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden wenn der
Fließdruck mindestens 0,15 MPa beträgt.
Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
Waterdimmer (Durchflussbegrenzer 5a), der hinter
dem Luftsprudler sitzt entfernt werden.
Serviceteile (siehe Seite 3)
1 Kappe 97155000
2 Griff Starck 10092000
3 Mutter 97157000
4 Kartusche 96339000
5 Luftsprudler 94005000
6 Zugstange 97158000
7 Anschlussschlauch 96321000
8 Schaftbefestigung 13961000
9 Verlängerungsschlauch 300 mm 13098000
10 Anschlussrohr 96638000
Sonderzubehör
X Montageschlüssel Set 58085000
(nicht im Lieferumfangenthalten)
Deutsch
schließen kalt
warm
öffnen
Bedienung

9
Montage
Attention: La robinetterie doit être installée, rincée
et contrôlée conformément aux normes valables.
1. Purger les conduites d'alimentation.
2. Placer le mitigeur avec le joint caoutchouc sur
le lavabo / bidet.
3. Mettre en place la disc métallique avec la disc
caoutchouc et serrer les écrous.
4. Branchement impératif par robinet d'arrêt et
d'équerre ou par raccord avec bague de serrage
en laiton et joint d'étanchéïté;
L'eau chaude à gauche - l'eau froide à droite.
5. 10006000, 10111000, 10116000,
10211000:Fixer la tirette.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Informations techniques
Cette robinetterie est en série equipée d’un
waterdimmer®(limiteur de débit)
Débit avec waterdimmer à 0,3 MPa:7 l/min
Débit con waterdimmer à 0,3 MPa: 14 l/min
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bars = 147 PSI)
Température max. d'eau chaude: 80° C
Température recommandée: 65° C
Français
Claasification accoustique et débit
10111000/10116000/
10117000/10211000: ACS
10111000/10116000/
10211000: SVGW
Les mitigeurs monocommandes Hansgrohe fonc-
tionnent également en association à des chauffe-
eau à commande hydraulique ou thermique à
condition que la pression soit au minimum de
0,15 MPa.
Dans ce cas, veuiller enlever sur le mitigeur de lavabo
le waterdimmer (limiteur de débit 5a) qui se trouve
derrière le mousseur.
Pièces détachées (voir pages 3)
1 capot sphérique 97155000
2 poignée commande Starck 10092000
3 écrou 97157000
4 cartouche cpl. 96339000
5 mousseur 94005000
6 tirette cpl. 97158000
7 flexible de raccordements 96321000
8 fixation cpl. 13961000
9 flexible d’ allonge 300 mm 13098000
10 tube d’alimentation 96638000
Accessoires en option:
X clé de montage 58085000
(non livrés avec)
fermé froide
chaude
ouvert
Instructions de service
Deutsch

10
English
Assembly
Important! The fitting must be installed, flushed
and tested after the valid norms.
1. Flush through the supply pipes.
2. Place the mixer including the sealing washer in
position on the basin / bidet.
3. Slip the fixation piece including the washer over
the threaded pins and tighten the nuts.
4. Connect the connecting hose / supply pipes to
the isolation valves;
cold right - hot left.
5. 10006000, 10111000, 10116000,
10211000:Connect the pull rod to the pop-up
waste.
The hot and cold supplies must be of equal pressures.
Technical Data
This mixer series-produced with water-
dimmer®(flow limiter)
Rate of flow with waterdimmer:
7 l/min 0.3 MPa
Rate of flow without waterdimmer: 14 l/min 0.3 MPa
Operating pressure: max. 1 MPa
Recommended operating pressure: 0.1 - 0.5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bars = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temperature: 65° C
Hansgrohe single lever mixers can be used toge-
ther with hydraulically and thermically controlled
continuous flow heaters if the flow pressure is at
least 0.15 MPa.
If the continuous water heater causes any problems
or there is not enough flow of water, the waterdimmer
(5a) located behind the aerator must be removed.
Spare parts (see page 3)
1 flange 97155000
2 handle for Starck 10092000
3 nut 97157000
4 cartridge 96339000
5 aerator 94005000
6 pop up rod 97158000
7 connection hose 96321000
8 fixing set 13961000
9 extension hose 300 mm 13098000
10 supply pipe 96638000
Special accessories
X special tool set 58085000
(not part of delivery)

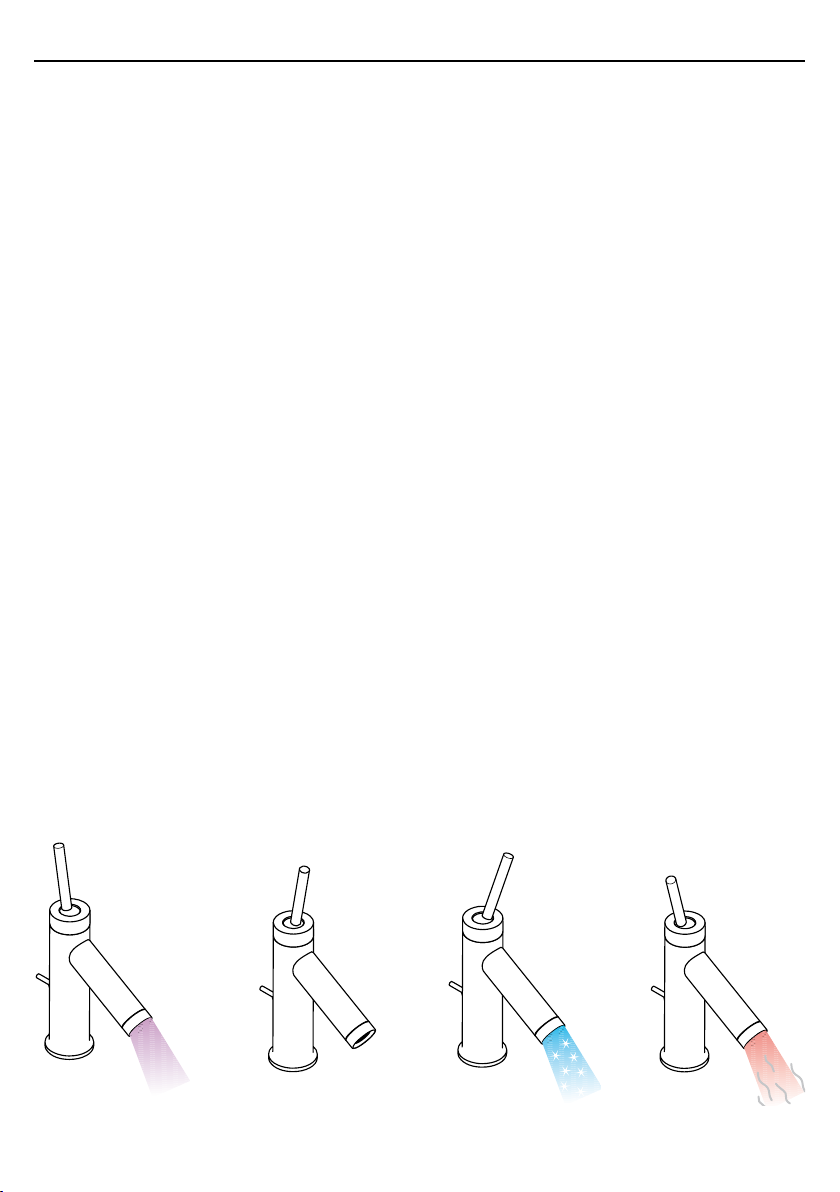

close cold
hot
open
Operation

11
Montaggio
Attenzione: La rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate!
1. Collegare le uscite principali.
2. Inserire il rubinetto con spessore nel sanitario.
3. Spingere la rosetta scorrevole e la rosetta di
appoggio sopra i tubi ed avvitare i dadi.
4. Collegare i tubi collegamento alle valvole ad
angolo. Freddo a destra - caldo a sinistra.
5. 10006000, 10111000, 10116000,
10211000:Collegare la barra di trazione alle
valvola di scarico.
Attenzione!
Compensare le differenze di pressione tra i collega-
menti dell'acqua fredda e dell'acqua calda.
Dati tecnici
Questo miscelatore è dotato di serie del
Waterdim®(limitatore di flusso).
Potenza di erogaz. con waterdimmer:
7 l/min 0,3 MPa
Potenza di erogaz. senza waterdimmer: 14/min 0,3 MPa
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
Segno di verifica
10111000/10116000/
10211000: SVGW
Italiano
I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione del
flusso è almeno di 0,15 MPa.
In questo caso togliere il waterdimmer (limitatore di
flusso 5a) che si trova dietro il rompigetto.
Parti di ricambio (vedi pagg. 3)
1 cappuccio 97155000
2 manopola Starck 10092000
3 dado 97157000
4 cartuccia completa 96339000
5 rompigetto compl. 94005000
6 asta salterello completa 97158000
7 raccordo flessibile 96321000
8 set di fissaggio completo 13961000
9 raccordo flessibile 300 mm 13098000
10 tubi collegamento 96638000
Accessori speciali
X chiave per ontaggio 58085000
(non compresi)
chiudere fredda
calda
aperto
Uso

12
Montaje
¡ATENCION! El grifo tiene que ser instalado, pro-
bado y testado, según las normas en vigor.
1. Purgar las tuberías de afluencia.
2. Colocar la grifería en el lavabo / bide junto
con el elemento intermedio de goma.
3. Ponar el anillo de deslizamiento y la arandela
metallica sobre las piezas roscadas y appretar
las tuercas.
4. Empalmar los tubos de unión con las llaves de
escuadra. Frío hacia la derecha, caliente hacia
la izquierda.
5. 10006000, 10111000, 10116000,
10211000:Unir el tirador con la válvula au-
tomática.
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Datos técnicos
Grifo con recuctor de caudal de serie
„Waterdimmer®“.
Caudal máximo con waterdimmer:
7 l/min 0,3 MPa
Caudal máximo sin waterdimmer: 14l/min 0,3 MPa
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bares = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente: 65° C
Español
Los mezcladores Hansgrohe pueden ser utilizado
junto con calentadores continuos de agua que
sean manejados de manera hidráulica o térmica,
siempre que la presión del caudal ascienda a un
mínimo de 0,15 MPa.
En el caso arriba descrito hay que quitar el water-
dimmer (limitador del caudal 5a) el cual se encuentra
detrás del aireador.
Repuestos (ver página 3)
1 Florón 97155000
2 Mando Starck 10092000
3 Tuerca 97157000
4 Cartucho 96339000
5 Aireador completo 94005000
6 Tirador completo 97158000
7 Conexión flexible 96321000
8 Set de fijación completo 13961000
9 Alargo flexible para tubo 300mm 13098000
10 Tubo 96638000
Opcional
X Llave de montaje 58085000
(no incluido)
cerrar fría
caliente
abierto
Manejo

13
Montage
Attentie! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren!
1. Toevoerleidingen vakkundig doorspoelen.
2. Kraan met afdichtingsring in de wastafel / bidet
monteren en schroeven aandraaien.
3. Aansluitpijpjes aan hoekstopkranen aansluiten.
Links = warm water, rechts = koud water.
4. 10006000, 10111000, 10116000,
10211000:Trekstang aan de afvoerplug be-
vestigen.
Grote drukverschillen tussen de koud- en warm wa-
teraansluitingen dienen vermeden te worden.
Technische gegevens
Kraan met Waterdimmer®(doorstroom-
begrenzer).
Doorstroomcap. met waterdimmer:
7 l/min 0,3 MPa
Doorstroomcap. zonder waterdimmer: 14 l/min 0,3 MPa
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Keurmerk
10111000/10211000: KIWA
Nederlands
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min. 0,15
MPa bedraagt.
In dit geval moet de waterdimmer (Doorstroomb-
grenzer 5a) worden verwijderd.
Service onderdelen (zie blz. 3)
1 afdekkap 97155000
2 greep Starck 10092000
3 moer 97157000
4 kardoes kompl. 96339000
5 perlator kompl. 94005000
6 trekstang 97158000
7 aansluitslang 96321000
8 schachtbevestigingsset kompl. 13961000
9 verlengslang 300 mm 13098000
10 aansluitpijpje 96638000
Toebehoren
X afvoer montagesleutel 58085000
(Wordt niet meegeleverd)
sluiten koud
warm
open
Bediening

14
Montering
Advarsel! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
1. Skyl tilførselsledningerne grundigt.
2. Montér armaturet i håndvasken / bidétet med
mellemlagsskive.
3. Skyd glideskive og mellemlagsskive over gevind-
stutsen og stram skruerne.
4. Kobbel tilslutningsslange til stopventilerne.
Koldt højre, varmt venstre.
5. 10006000, 10111000, 10116000,
10211000:Montér løftop-stangen til afløbs-
ventilen.
Stor trykforskel mellem koldt og varmt vand bør
udjævnes.
Tekninske data
Armaturet er forsynet med Waterdimmer®
(gennemstrømningsbegrænser)
Gennemstrømnigskap. med waterdimmer: 7 l/min 0,3 MPa
Gennemstrømnigskap. uden waterdimmer: 14 l/min 0,3 MPa
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Dansk
Hansgrohe etgrebsarmaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk
på 0,15 MPa.
Ved problemer med gennemløbsvandvarmer eller
hvis der ønskes mere vandgennemstrømning, kan
gennemstrømningsbegrænseren (5a), der sidder i
perlatoren, fjernes.
Reservedele (se s. 3)
1 Dækskive 97155000
2 Greb Starck 10092000
3 Møtrik 97157000
4 Indmat 96339000
5 Perlator kpl. 94005000
6 Løftop-stang 97158000
7 Tilslutningsslange 300 mm 96321000
8 Befæstigelse 13961000
9 Sorlængelsesslange 13098000
10 Kobberrør 96638000
Specialtilbehør
X Monteringsnøgle-sæt 58085000
(leveres ikke)
lukke koldt
varmt
åben
Brugsanvisning

15
Montagem
Atenção! A misturadora deve ser instalada, purga-
da e testada de acordo com as normas em vigor!
1. Purgar bem as tubagens de alimentação de
água.
2. Colocar a misturadora com o vedante no lava-
tório / bidé.
3. Enfiar os vedantes e a peça de fixação e aperte
as porcas.
4. Apertar os parafusos.
5. Ligar os tubos de alimentação da misturadora
às torneiras de esquadria.
Fria à direita - quente à esquerda.
6. 10006000,10111000,10116000,10211000:
Ligar a vareta à alavanca da válvula automáti-
ca.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Dados Técnicos
Misturadoras produzidas em série com
Waterdimmer®(limitador de caudal).
Caudal com waterdimmer:
7 l/min 0,3 MPa
Caudal sem waterdimmer: 14 l/min 0,3 MPa
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
Português
As misturadoras monocomando Hansgrohe podem
ser utilizadas com esquentadores (de
controlo térmico ou hidráulico) desde que a pressão
de utilização seja, no minimo, de 0,15 MPa.
Neste caso o waterdimmer (limitador de caudal 5a)
existente por trás do emulsor deverá ser retirado.
Peças de substituição (ver página 3)
1 Espelho 97155000
2 Manípulo Starck 10092000
3 Porca 97157000
4 Cartuxo 96339000
5 Emulsor 94005000
6 Vareta 97158000
7 Tubo flexível ligação 96321000
8 Conjunto de fixação (completo) 13961000
9 Extensão flexível 300 mm 13098000
10 Tubo 96638000
Acessórios especiais
X chave especial 58085000
(não vem incluído)
fechar fria
quente
aberto
Manuseamento

16
Polski
Montaż
Uwaga! Armatura musi być zamontowana, przepłukana
i wypróbowana według obowiązujących norm!
1. Przepłukać instalację
2. Armaturę z podkładką izolującą umieścić w
otworze umywalkowym lub bidetowym.
3. Podkładkę i śrubę mocującą przełożyć przez
węże przyłączeniowe i trzpień gwintowany,
dokręcić nakrętką.
4. Podłączyć węże przy zaworze kątowym;
zimna woda na prawo – ciepła woda na lewo.
5. 10006000, 10111000, 10116000,
10211000:Podłączyć cięgło z odpływem.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Dane techniczne
Armatura produkowana seryjnie z funkcją
Waterdimmer® (ogranicznik przepływu).
Wydajność przepływu z
ogranicznikiem przepływu: 7 l/min 0,3 MPa
Wydajność przepływu bez
ogranicznika przepływu:
14 l/min 0,3 MPa
Ciśnienie max.: max. 1 MPa
Ciśnienie zalecane: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Maksymalna temperatura
wody gorącej: max. 80° C
Zalecana temperatura
wody gorącej: 65° C
Mieszacze jednouchwytowe Hansgrohe mogą
być stosowane w połączeniu z przepływowymi
podgrzewaczami wody, sterowanymi hydraulicz-
nie i termicznie, jeśli ciśnienie wody wynosi min.
0.15 MPa.
W przypadku problemów z przepływowymi
podgrzewaczami wody lub jeśli chcemy uzyskać
większy przepływ wody można usunąć ogranicznik
przepływu (5a) znajdujący się za perlatorem.
Części serwisowe (zobacz str. 3)
1 Osłona 97155000
2 Uchwyt Starck 10092000
3 Nakrętka 97157000
4 Wkład 96339000
5 Napowietrzacz (perlator) 94005000
6 Cięgło 97158000
7 Wąż przyłączeniowy 96321000
8 Mocowanie 13961000
9 Wąż przedłużeniowy 300 mm 13098000
10 Rurka przyłączeniowa 96638000
Wyposażenie dodatkowe
X Zestaw klucza montażowego 58085000
(nie zawiera się)
zamknąć zimna
ciepła
otworzyć
Obsługa

17
QUICK
CLEAN
DMit QuickClean, der manuellen Reinigungs-
funktion können die Strahlformer durch einfaches
rubbeln vom Kalk befreit werden.
FDe plus, la pomme de douche est équipée
de QuickClean, le système anticalcaire manuel.
Les dépôts de calcaire s’enlèvent en frottant avec
un doigt ou avec une éponge sur les ouvertures de
jets élastiques.
GB The QuickClean cleaning function only needs
a small manual rubover to remove the lime scale
from the spray channels.
ICon QuickClean, la funzione anticalcare ma-
nuale, i diffusori del getto possone essere liberati
da calcare con un semplice strofinamento.
EQuickClean, la función de limpieza manual,
permite quitar la cal simplemente frotando los
ejectores.
NL Met QuickClean, de handmatige reinigings-
funktie, kunnen de straalopeningen door het met de
hand wegwrijven van kalk, gereinigd worden.
DK Med QuickClean, den manuelle rengørings-
funktion kan strålekanalerne let renses for kalk - der
skal blot gnubbes!
PO sistema de limpeza QuickClean requer
apenas uma ligeira passagem com a mão para
remover os depósitos de calcáreo dos jactos.
PL Funkcja QuickClean wymaga jedynie delikat-
nego potarcia dłonią, aby usunąć ewentualne osady
kamienia wapiennego.
Reinigung/Nettoyage/Cleaning/Pulitura/Limpiar/Reinigen/Rengøring/Limpeza/
Czyszczenie

18

19

20 Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
01/2008 9.05025.04
