Hans Grohe AXOR Starck Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l’uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция
по монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство
за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30
Starck
10411000
Starck
10611000

Montage siehe Seite 32
Prüfzeichen (siehe Seite 36)
Reinigung (siehe beiliegende
Broschüre).
Bedienung (siehe Seite34)
Serviceteile (siehe Seite 36)
Durchflussdiagramm
(siehe Seite 31)
Maße (siehe Seite 31)
Kein essigsäurehaltiges Silikon verwenden!
Wartung (siehe Seite 33)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 35. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.

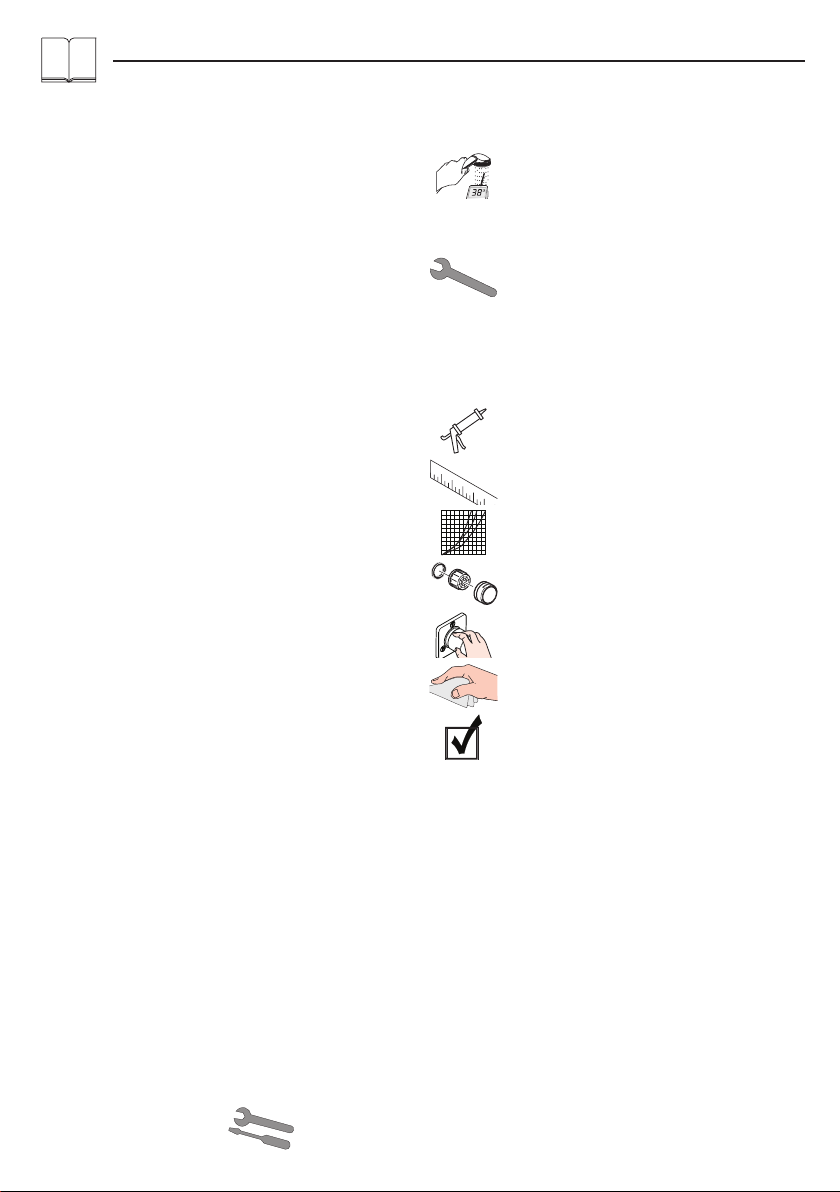

Symbolerklärung
6 Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Hansgrohe Armaturen können in Verbindung
mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden, wenn der
Fließdruck mindestens 0,15 MPa beträgt.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Anschlussmaße: 150 ±16 mm
Anschlüsse G 1/2: kalt rechts - warm links
Eigensicher gegen Rückfließen
Deutsch
2

Montage voir page 32
Classification acoustique et
débit (voir page 36)
Nettoyage (voir la brochure ci-
jointe)
Instructions de service (voir
page34)
Pièces détachées (voir pages 36)
Diagramme du débit
(voir page 31)
Dimensions (voir page 31)
Ne pas utiliser de silicone contenant de
l’acide acétique!
Entretien (voir page 33)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme EN
1717 ou conformément aux dispositions
nationales ou régionales quant à leur
fonction (au moins une fois par an).
Mitigeur avec limitation de la température:
consulter la page 35 pour le réglage.
Une limitation de la température n’est pas
nécessaire quand le mitigeur est alimenté
par un chauffe-eau instantané.

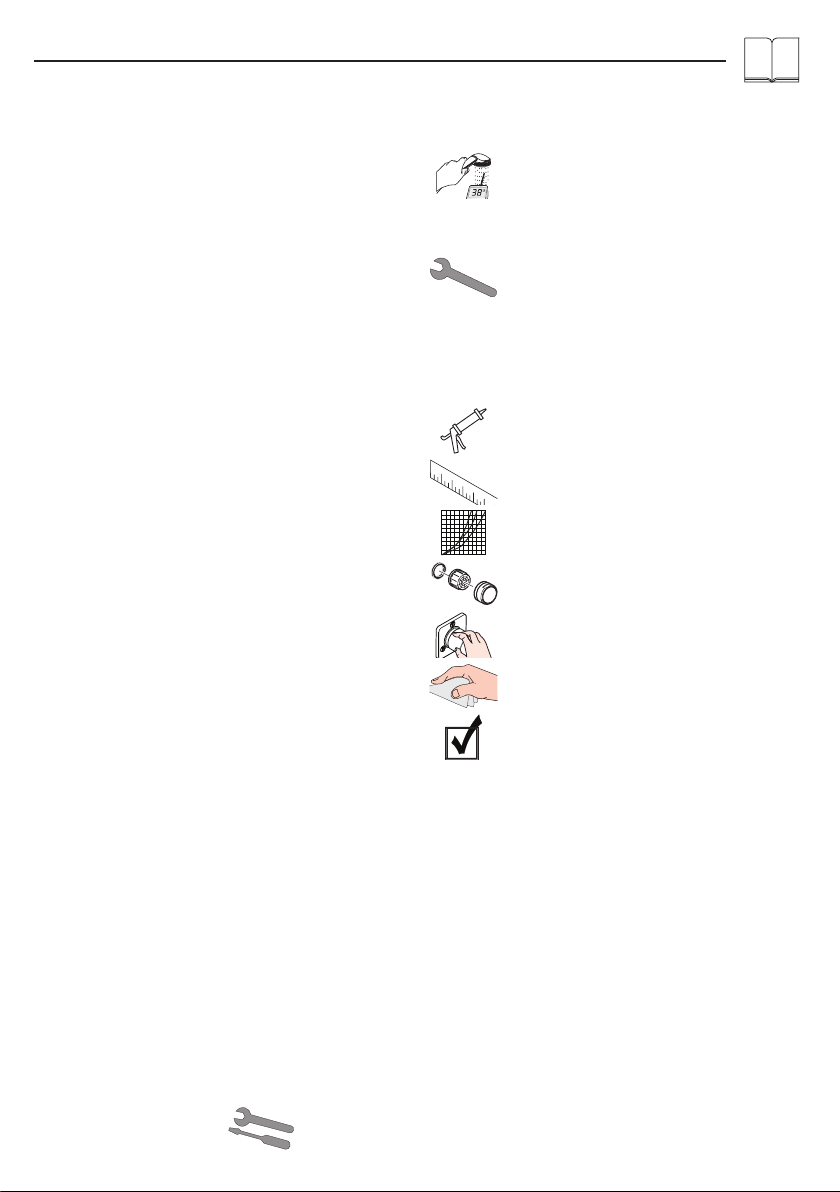

Description du symbole
6 Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
6Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Les mitigeurs Hansgrohe fonctionnent également
en association à des chauffe-eau à commande
hydraulique ou thermique à condition que la pression
soit au minimum de 0,15 MPa.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Dimension d´arrivée: 150 ±16 mm
Raccordement G 1/2: froide à droite - chaude à gauche
Avec dispositif anti-retour
Français
3

Assembly see page 32
Test certificate (see page 36)
Cleaning (see enclosed brochure)
Operation (see page34)
Spare parts (see page 36)
Flow diagram
(see page 31)
Dimensions (see page 31)
Do not use silicone containing acetic acid!
Maintenance (see page 33)
The non return valves must be checked
regularly according to DIN EN 1717
in accordance with national or regional
regulations (at least once a year).
To adjust the hot water limiter on single lever
mixers, please see page 35. No adjustment
is necessary when using a continuous flow
water heater.

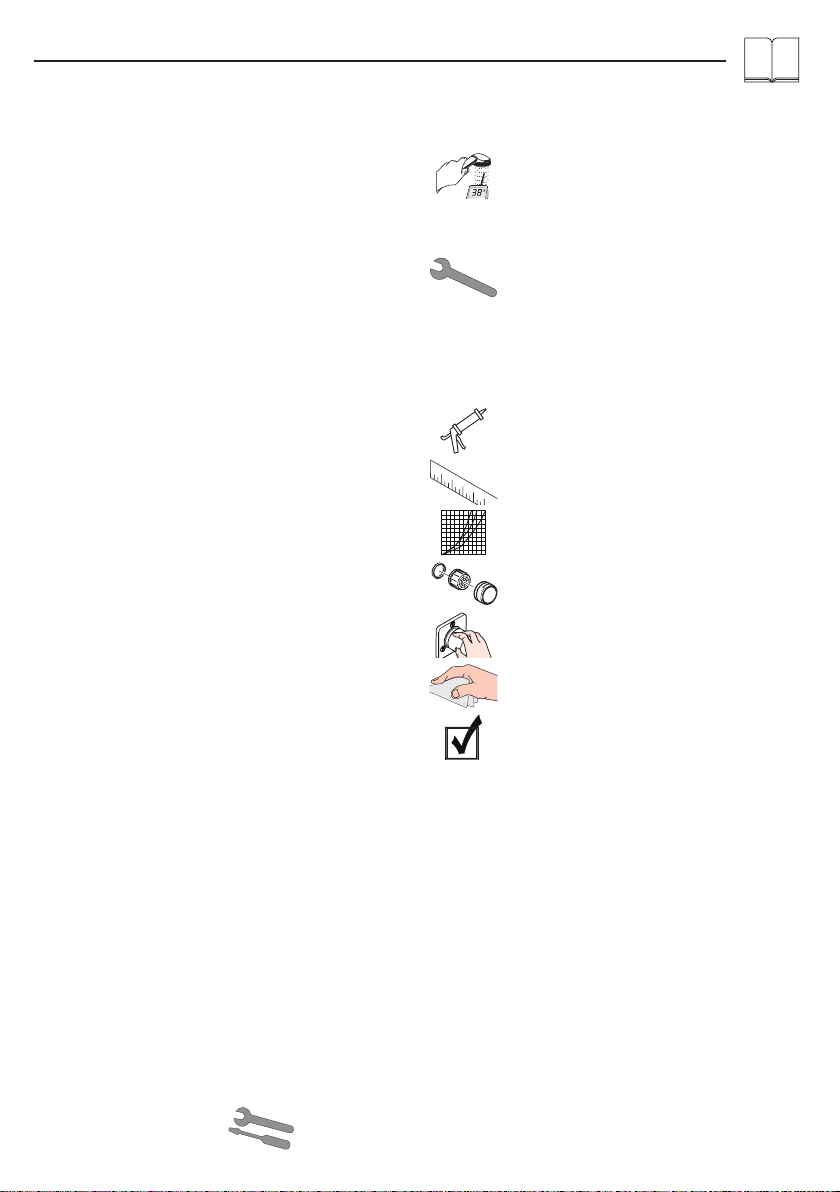

Symbol description
6 Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6The hot and cold supplies must be of equal
pressures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous
flow heaters if the flow pressure is at least 0,15 MPa.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Centre distance: 150 ±16 mm
Connections G 1/2: cold right - hot left
anti-pollution function
English
4

Montaggio vedi pagg. 32
Segno di verifica (vedi pagg. 36)
Pulitura (vedi il prospetto accluso)
Procedura (vedi pagg.34)
Parti di ricambio (vedi pagg. 36)
Diagramma flusso
(vedi pagg. 31)
Ingombri (vedi pagg. 31)
Non utilizzare silicone contenente acido
acetico!
Manutenzione (vedi pagg. 33)
La valvola di non ritorno deve essere
controllata regolarmente come da DIN EN
1717, secondo le normative nazionali e
regionali (almeno una volta all’anno).
Regolazione del limitatore di erogazione di
acqua calde dei miscelatori monocomando,
vedere pagina 35. In combinazione con le
caldaie istantanee, il limitatore di erogazione
di acqua calda non è necessario.

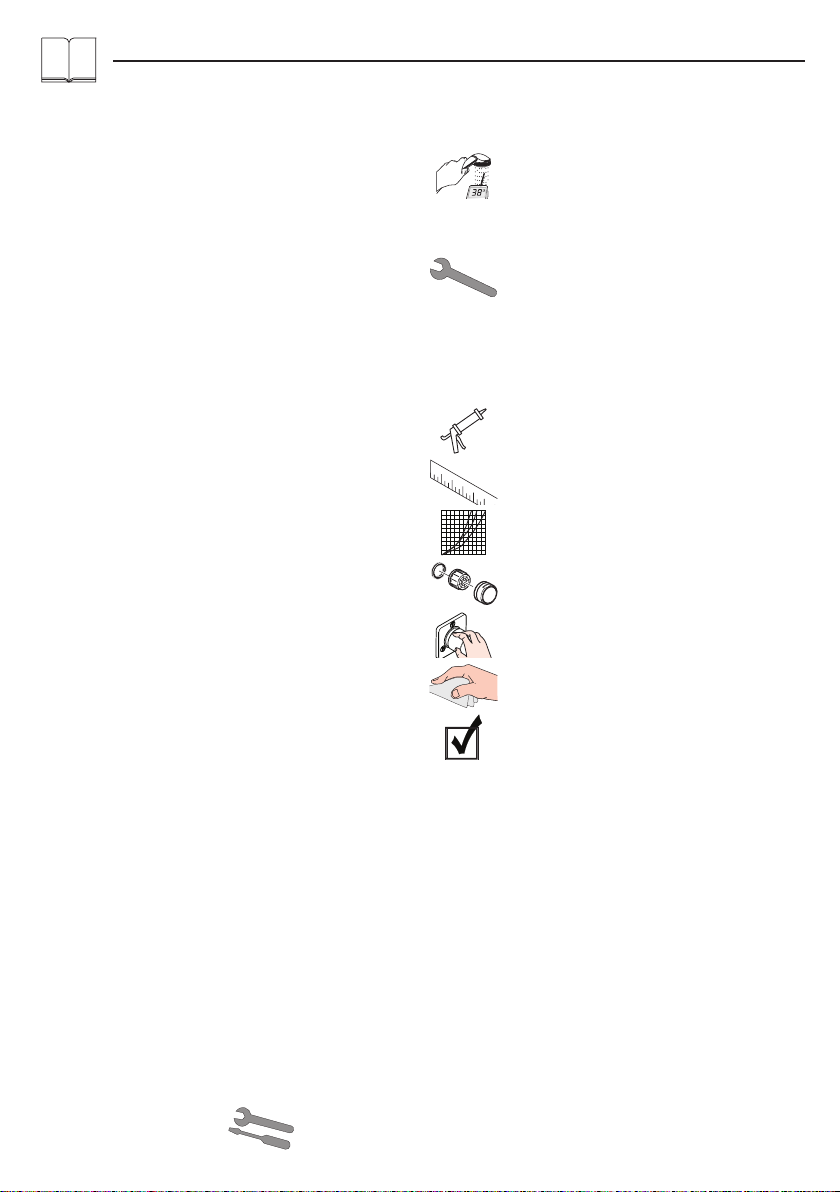

Descrizione simbolo
6 Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
6Il sistema doccia deve essere utilizzato
esclusivamente per l’giene del corpo.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• I miscelatori Hansgrohe possono venire usati con
caldaie a “bassa pressione” se la pressione di flusso è
almeno di 0,15 MPa.
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
Distanza di raccordo: 150 ±16 mm
Raccordi G 1/2: fredda a destra - calda a sinistra
Sicurezza antiriflusso
Italiano
5

Montaje ver página 32
Marca de verificación (ver
página 36)
Limpiar (ver el folleto adjunto)
Manejo (ver página34)
Repuestos (ver página 36)
Diagrama de circulación
(ver página 31)
Dimensiones (ver página 31)
No utilizar silicona que contiene ácido
acético!
Mantenimiento (ver página 33)
Las válvulas anti-retorno tienen que ser
controladas regularmente según la norma
DIN EN 1717, en acuerdo con las
regulaciones nacionales o regionales (una
vez al año, por lo menos).
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 35. En combianción con
calentadores instantáneos no es necesario
limitar el caudal de agua caliente.
Descripción de símbolos
6 Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión en servicio ascienda a un mínimo de
0,15 MPa.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Racores excéntricos: 150 ±16 mm
Racores excéntricos G 1/2: a la derecha frio - a la
izquierda caliente
Seguro contra el retorno
Español
6

Montage zie blz. 32
Keurmerk (zie blz. 36)
Reinigen (zie bijgevoegde
brochure)
Bediening (zie blz.34)
Service onderdelen (zie blz. 36)
Doorstroomdiagram
(zie blz. 31)
Maten (zie blz. 31)
Gebruik geen zuurhoudende silicone!
Onderhoud (zie blz. 33)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar).
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie
blz. 35. In kombinatie met geisers is een
warmwaterbegrenzing niet noodzakelijk.
Symboolbeschrijving
6 Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Aansluitmaten: 150 ±16 mm
Aansluitingen G 1/2: koud rechts - warm links
Beveiligd tegen terugstromen
Nederlands
7

Montering se s. 32
Godkendelse (se s. 36)
Rengøring (se venligst den vedlagte
brochure)
Brugsanvisning (se s.34)
Reservedele (se s. 36)
Gennemstrømningsdiagram
(se s. 31)
Målene (se s. 31)
Der må ikke benyttes eddikesyreholdig
silikone!
Service (se s. 33)
Ifølge DIN EN 1717 skal
gennmestrømningsbegrænsere i
overenstemmelse med nationale regler
afprøves regelmæssigt (mindst en gang om
året).
Etgrebsarmaturer med
varmtvandsbegrænsning, justering
se side 35. I forbindelse med
gennemstrømningsvandvarmer er en
varmtvandsbegrænsning ikke nødvendig.
Symbolbeskrivelse
6 Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Hansgrohe armaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk på
0,15 MPa.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Tilslutningsmål: 150 ±16 mm
Tilslutninger G 1/2: Koldt højre - varmt venstre
Med indbygget kontraventil
Dansk
8

Montagem ver página 32
Marca de controlo (ver página
36)
Limpeza (consultar a seguinte
brochura)
Funcionamento (ver página34)
Peças de substituição (ver página
36)
Fluxograma
(ver página 31)
Medidas (ver página 31)
Não utilizar silicone que contenha ácido
acético!
Manutenção (ver página 33)
As válvulas anti-retorno devem ser
verificadas regularmente de acordo com a
DIN EN 1717 segundo os regulamentos
nacionais ou regionais (pelo menos uma vez
por ano).
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 35). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
se aplica.
Descrição do símbolo
6 Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico)
desde que a pressão de utilização seja, no minimo,
de 0,15 MPa.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Distância entre eixos: 150 ±16 mm
Ligações G 1/2: fria à direita - quente à esquerda
Função anti-retorno e anti-vácuo
Português
9

Montaż patrz strona 32
Znak jakości (patrz strona 36)
Czyszczenie (patrz dołączona
broszura)
Obsługa (patrz strona34)
Części serwisowe (patrz strona
36)
Schemat przepływu
(patrz strona 31)
Wymiary (patrz strona 31)
Nie stosować silikonów zawierających kwas
octowy!
Konserwacja (patrz strona 33)
Działanie zabezpieczeń przed przepływem
zwrotnym, zgodnie z normą DIN EN
1717 i miejscowymi przepisami, musi być
kontrolowane (DIN 1988, raz w roku).
Mieszacz jednouchwytowy z ogranicznikiem
temperatury wody, ustawianie, patrz
str. 35. W połączeniu z przepływowym
podgrzewaczem wody ogranicznik
temperatury wody nie jest konieczny.
Opis symbolu
6 Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Wymiary przyłącza: 150 ±16 mm
Przyłącza G 1/2: Zimna prawo – ciepła lewo
Samoistnie zabezpieczony przed przepływem zwrotnym
Polski
10

Montáž viz strana 32
Zkušební značka (viz strana 36)
Čištění (viz přiložená brožura)
Ovládání (viz strana34)
Servisní díly (viz strana 36)
Diagram průtoku
(viz strana 31)
Rozmìry (viz strana 31)
Nepoužívat silikon s obsahem kyseliny
octové!
Údržba (viz strana 33)
U zpětných ventilů se musí podle DIN
EN 1717 v souladu s národními nebo
regionálními předpisy testovat jejich
funkčnost (alespoň jednou ročně).
Páková baterie s omezením horké vody,
seřízení viz. str. 35. Ve spojení s průtokovými
ohřívači není uzávěr teplé vody nutný.
Popis symbolů
6 Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
6Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Rozteč připojení: 150 ±16 mm
Přípoje G 1/2: studená vpravo - teplá vlevo
Vlastní jištění proti zpětnému nasátí.
Česky
11

Montáž viď strana 32
Osvedčenie o skúške (viď strana
36)
Čistenie (nájdete v priloženej
brožúre)
Obsluha (viď strana34)
Servisné diely (viď strana 36)
Diagram prietoku
(viď strana 31)
Rozmery (viď strana 31)
Nepoužívať silikón s obsahom kyseliny
octovej!
Údržba (viď strana 33)
Pri spätných ventiloch sa musí podľa DIN
EN 1717 v súlade s národnými alebo
regionálnymi predpismi testovať ich
funkčnosť (aspoň raz ročne).
Páková batéria s obmedzením teplej
vody, nastavenie viď.str. 35. V spojení s
prietokovými ohrievačmi nie je uzáver teplej
vody nutný.
Popis symbolov
6 Bezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
6Produkt sa smie používať len na kúpanie a telesnú
hygienu.
6Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Batérie Hansgrohe môžete používať v spojení s
hydraulickými a tepelne ovládanými prietokovými
ohrievačmi, ak je tlak minimálne 0,15 MPa.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Pripájacie rozmery: 150 ±16 mm
Prípoje G 1/2: studená vpravo - teplá vľavo
Vlastná poistka proti spätnému nasatiu.
Slovensky
12

安装 参见第 32 页
检验标记 (参见第36页)
清洗 (附有小手册)
操作 (参见第34页)
备用零件 (参见第36页)
流量示意图
(参见第31页)
大小 (参见第31页)
请勿使用含有乙酸的硅！
保养 (参见第33页)
单向阀必须在符合国家或当地的法律的
情况下按照DINEN1717定期检查（至
少一年一次）。
带有热水控制器的单手柄龙头的调节方
法，参见第35页。如果与连续流热水
器一起使用，则不必作任何调节。
符号说明
中文
6 安全技巧
6装配时为避免挤压和切割受伤，必须戴上手
套。
6淋浴系统只允许作为洗浴、卫生和洁身之用。
6冷热水管间过大的压力差必须予以平衡。
安装提示
• 必须按照现行的规定安装，冲洗和测试产品。
• 如果水压达到0,15MPa以上，汉斯格雅双手柄
龙头可以和液压式或热控式连续流热水器一起
使用。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1–0,5MPa
测试压强： 1,6MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
中心距离： 150±16mm
连接管线G1/2： 左热右冷
自动防止回流
13

Монтаж см. стр. 32
Знак технического контроля
(см. стр. 36)
Очистка (см прилагаемая
брошюра)
Эксплуатация (см. стр.34)
Κомплеκт (см. стр. 36)
Схема потока
(см. стр. 31)
Размеры (см. стр. 31)
Не применяйте силикон, содержащий
уксусную кислоту.
Техническое обслуживание
(см. стр. 33)
Защита обратного тока должна регулярно
проверяться (минимум один раз в
год) по стандарту DIN EN 1717 или
в соответствии с национальными или
региональными нормативами
Однорычажный смеситель имеет
ограничитель расхода горячей воды (см.
Стр. 35: юстировка).
Описание символов
6 Указания по технике
безопасности
6Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
6Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и
личной гигиены.
6донного клапа. Перед установкой смесителя
необходимо регулировочными кранами
выровнять авление холодной и горячей воды при
помощи вентмлей регулирующих подачу воды в
квартиру.
Указания по монтажу
• Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и
безупречность работы.
• Арматуры Hansgrohe могут использоваться в
комбинации с проточными нагревателями с
гидравлическим и термическим управлением,
если давление истечения составляет не менее 0,15
МПа.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Размеры подключения: 150 ±16 mm
Подключение G 1/2: холодная справа -
горячая слева
укомплектован клапаном обратного тока воды
Русский
14

Szerelés lásd a 32. oldalon
Vizsgajel (lásd a 36. oldalon)
Tisztítás (lásd a mellékelt brosúrát)
Használat (lásd a34. oldalon)
Tartozékok (lásd a 36. oldalon)
Átfolyási diagramm
(lásd a 31. oldalon)
Méretet (lásd a 31. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Karbantartás (lásd a 33. oldalon)
A visszafolyásgátlók működése a DIN EN
1717 szabványnak megfelelően, a nemzeti
vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
Az egykaros, melegvíz-korlátozóval
ellátott keverő csaptelep beállítását lásd
a 35. oldalon. Az átfolyó rendszerű
vízmelegítőknél nem szükséges a melegvíz-
korlátozó.
Szimbólumok leírása
6 Biztonsági utasítások
6A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
6A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
6A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
• A Hangsrohe csaptelepek hidraulikus és termikus
vezérlésű átfolyós melegítőkkel kapcsolatban is
használhatóak, ha az átfolyó nyomás legalább 0,15
MPa.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Csatlakozási méret: 150 ±16 mm
G 1/2 csatlakozás: hideg jobbra – meleg balra
Visszafolyás gátlóval
Magyar
15

Asennus katso sivu 32
Koestusmerkki (katso sivu 36)
Puhdistus (katso oheinen esite)
Käyttö (katso sivu34)
Varaosat (katso sivu 36)
Virtausdiagrammi
(katso sivu 31)
Mitat (katso sivu 31)
Älä käytä etikkahappopitoista silikonia!
Huolto (katso sivu 33)
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN 1988, kerran
vuodessa).
Yksivipuinen sekoittaja lämpimän veden
rajoituksella, katso säätö sivulta 35.
Lämpimän veden rajoitusta ei tarvita
läpivirtauskuumentimen yhteydessä.
Merkin kuvaus
6 Turvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
6Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
6Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
• Hansgrohe kalusteita voi käyttää hydraulisesti
tai termisesti ohjattujen läpivirtauskuumentimien
yhteydessä, jos virtauspaine on vähintään 0,15 MPa.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Liitäntämitat: 150 ±16 mm
Liittimet G 1/2: kylmä oikealla - kuuma vasemmalla
Estää itsestään paluuvirtauksen
Suomi
16

Montering se sidan 32
Testsigill (se sidan 36)
Rengöring (se den medföljande
broschyren)
Hantering (se sidan34)
Reservdelar (se sidan 36)
Flödesschema
(se sidan 31)
Måtten (se sidan 31)
Använd inte silikon som innehåller ättiksyra!
Skötsel (se sidan 33)
Backventilers funktion måste kontrolleras
regelbundet enligt nationella eller regionala
bestämmelser (DIN 1988 en gång per år) i
enlighet med DIN EN 1717.
Enhandsblandare med varmvattenreglering,
justering se sidan 35. Vid användning
tillsammans med varmvattenberedare
behövs ingen varmvattenreglering.
Symbolförklaring
6 Säkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
6Produkten får bara användas till kroppshygien med
bad och dusch.
6Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare
när flödestrycket uppgår till minst 0,15 MPa.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Anslutningsmått: 150 ±16 mm
Anslutningar G 1/2: kallt höger – varmt vänster
Självspärr mot återflöde
Svenska
17

Montavimas žr. psl. 32
Bandymo pažyma (žr. psl. 36)
Valymas (žr. pridedamoje
brošiūroje)
Eksploatacija (žr. psl.34)
Atsarginės dalys (žr. psl. 36)
Pralaidumo diagrama
(žr. psl. 31)
Išmatavimai (žr. psl. 31)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Techninis aptarnavimas (žr. psl.
33)
Atbulinio vožtuvo apsauga privalo būti
tikrinama reguliariai (mažiausiai kartą
per metus pagal DIN 1988) pagal
DIN EN1717 arba pagal galiojančias
nacionalines arba regionines normas.
Vienos rankenėlės maišytuvas turi karšto
vandens ribotuvą (nustatymą žr. psl. 35).
Naudojant momentinį šildiklį karšto vandens
ribotuvas nebūtinas.
Simbolio aprašymas
6 Saugumo technikos nurodymai
6Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
6Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
6Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
• “Hansgrohe” maišytuvai gali būti naudojami su
hidrauliškai ir termiškai reguliuojamais momentiniais
šildikliais, kai vandens slėgis mažesnis kaip 0,15 MPa.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Atstumas tarp centrų: 150 ±16 mm
Prijungimas G 1/2: Šaltas vanduo dešinėje,
karštas - kairėje
Su atbuliniu vožtuvu
Lietuviškai
18

Sastavljanje pogledaj stranicu 32
Oznaka testiranja (pogledaj
stranicu 36)
Čišćenje (se u priloženoj brošuri)
Upotreba (pogledaj stranicu34)
Rezervni djelovi (pogledaj
stranicu 36)
Dijagram protoka
(pogledaj stranicu 31)
Mjere (pogledaj stranicu 31)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Održavanje (pogledaj stranicu 33)
Ispravnost nepovratnog ventila mora se
redovito provjeravati prema standardu DIN
EN 1717 i u skladu sa važećim propisima
(najmanje jednom godišnje).
Da bi podesili limiter vruće vode na
jednoručnim slavinama molimo Vas da
pogledate stranicu 35. Podešavanje nije
potrebno ako koristite protočni bojler.
Opis simbola
6 Sigurnosne upute
6Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
6Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
6Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
• Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Razmak od sredine: 150 ±16 mm
Spojevi G 1/2: hladna desno – topla lijevo
Funkcije samo-čišćenja
Hrvatski
19

Montajı Bakınız sayfa 32
Kontrol işareti (Bakınız sayfa 36)
Temizleme (birlikte verilen broşür)
Kullanımı (Bakınız sayfa34)
Yedek Parçalar (Bakınız sayfa 36)
Akış diyagramı
(Bakınız sayfa 31)
Ölçüleri (Bakınız sayfa 31)
Asetik asit içeren silikon kullanmayın!
Bakım (Bakınız sayfa 33)
DIN EN 1717 ve ulusal standartlar
doğrultusunda Çek valfler düzenli olarak
kontrol edilmelidir. ( en az yılda bir kez)
Sıcak su sınırlayıcı özelliğine sahip tek kollu
bataryanın ayarlanması için 35. sayfaya
bakınız. Bir sürekli akışlı su ısıtıcısı ile birlikte
kullanılırsa sıcak su sınırlayıcısına gerek
kalmaz.
Simge açıklaması
6 Güvenlik uyarıları
6Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
6Duş sistemi yalnızca banyo, hijyen ve beden
temizliği amaçları doğrultusunda kullanılabilir.
6Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
• Hansgrohe bataryaları, akış basıncı en az 0,15
MPa olursa hidrolik ve termik kumandalı şofbenlerle
bağlantılı olarak kullanılabilir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Bağlantı ölçüleri: 150 ±16 mm
G 1/2 bağlantılar: soğuk sağ - sıcak sol
Geri emme önleyici
Türkçe
20
