Hans Grohe Axor Steel 35807801 Installation guide

Axor Steel
35807801
Installation Instructions / Warranty

2
*Please know and follow all applicable local plumbing codes when setting the temperature on the water heater.
* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du
chauffe-eau.
*Debe conocer y cumplir todos los códigos locales aplicables para ajustar la temperatura del calentador de agua.
Recommended water
pressure Pression d’eau recommandée Presión recomendada en servicio 15 - 75 psi
Max. water pressure Pression d’eau maximum Presión en servicio max. 145 psi
Recommended hot
water temp. Température recommandée d'eau chaude Temperatura recomendada del agua caliente 120� - 140� F*
Max. hot water temp Température maximum d'eau
chaude Temperatura del agua caliente max. 176�F*
Flow rate Capacité nominale Caudal máximo 1.5 gpm

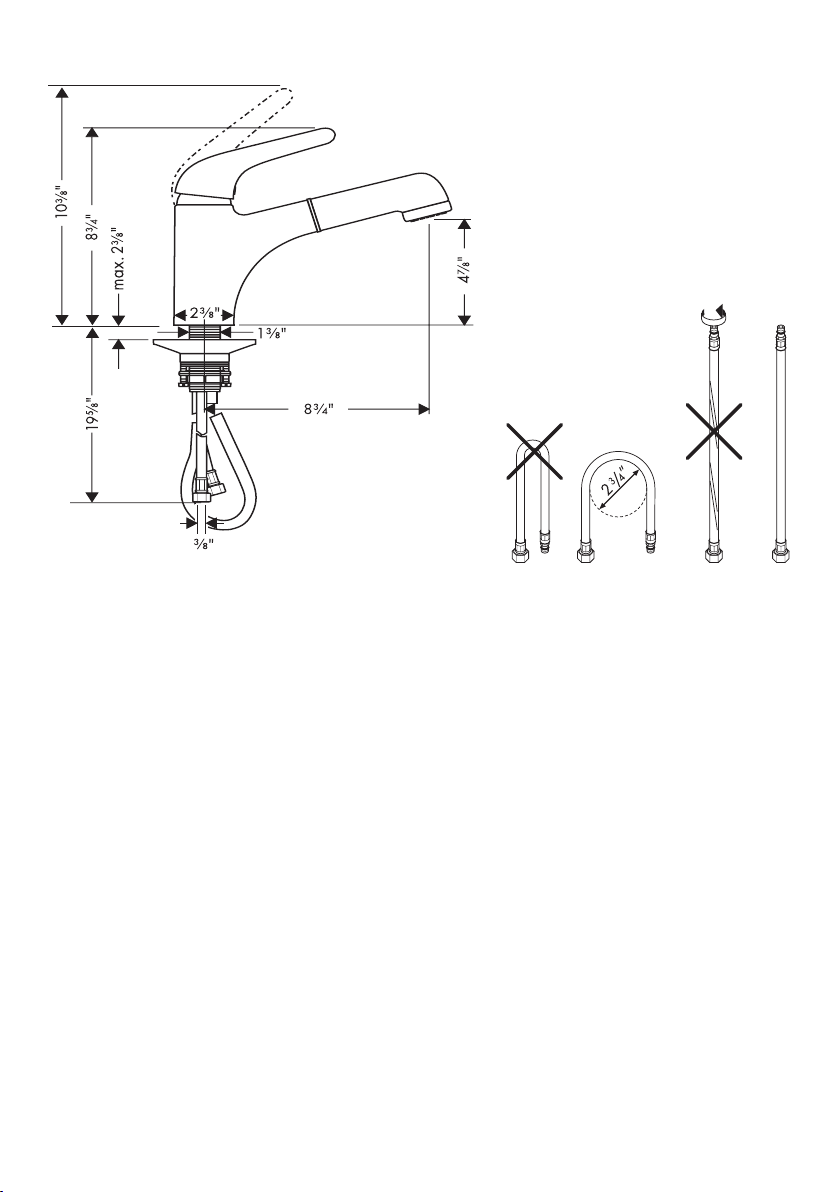

Hole size in mounting
surface Dimension du trou dans la sur- face de montage Tamaño del orificio en la superfi- cie de montaje 1½"
Max. depth of mounting
surface Profondeur maximale de la surface de montage Profundidad máxima de la super- ficie de montaje 2⅜"
Technical Information / Données techniques / Datos tecnicos

3
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, profes-
sional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• Protection against backflow is provided by
two check valves in the handspray.
• Keep this booklet and the receipt (or other
proof of date and place of purchase) for
this product in a safe place. The receipt is
required should it be necessary to request
warranty parts.
Consideraciones para la instalación
• Para obtener mejores resultados, la insta-
lación debe estar a cargo de un plomero
profesional matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesa-
rios para completar la instalación.
• La protección contra flujo inverso se propor-
ciona mediante dos válvulas antirretorno.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe re-
commande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions
avant de procéder à l’installation. Assurez-
vous de disposer de tous les outils et du
matériel nécessaires pour l’installation.
• Deux clapets anti-retour à l'intérieur du glcleur
offre une protection contre le siphonnement à
retours.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit
sûr. Le reçu est requis si vous commandez des
pièces sous garantie.

English
4
Installation
Place the faucet and sealing ring on the mounting
surface.
Install the plastic washer, friction washer, metal
washer, and mounting nut.
If the mounting surface is greater than 1⅜", or if there
is insufficient space, omit the plastic washer.
Check the orientation of the faucet. The spout swivels
160° and should swivel evenly to the right and to
the left.
Pivot the faucet if necessary.
Tighten the mounting nut.
Tighten the screws.

Français Español
5
Installation
Placez l'anneau d'étanchéite et le robinet sur la
surface de montage.
Installez la rondelle de plastique, la rondelle en fibre,
la rondelle de friction, et l'écrou de montage.
S l'épaisseur du comptoir dépasse 1⅜ po, ou si
l'espace disponible est insuffisant, omettez la rondelle
de plastique.
Instalación
Coloque el oro de sellado y el grifo sobre la superfi-
cie de montaje.
Instale la arandela plástica, la arandela de fibra, la
arandela de fricción y la tuerca de fijación.
Si el espesor de la mesada es superior a 1⅜ pulg.
o si no hay suficiente espacio, puede omitirse la
arandela plástica.
Vérifiez l’orientation du robinet. Le bec pivote sur
160°. L’espace de pivotement devrait être le même,
à gauche et à droite.
Serrez l'écrou de montage et les vis de serrage.
Verifique la orientaciуn del grifo. El pico gira 160°.
El espacio de pivotement deberá ser el mismo, a la
izquierda y a la derecha.
Apriete la tuerca de fijación y los tornillos.

English
6

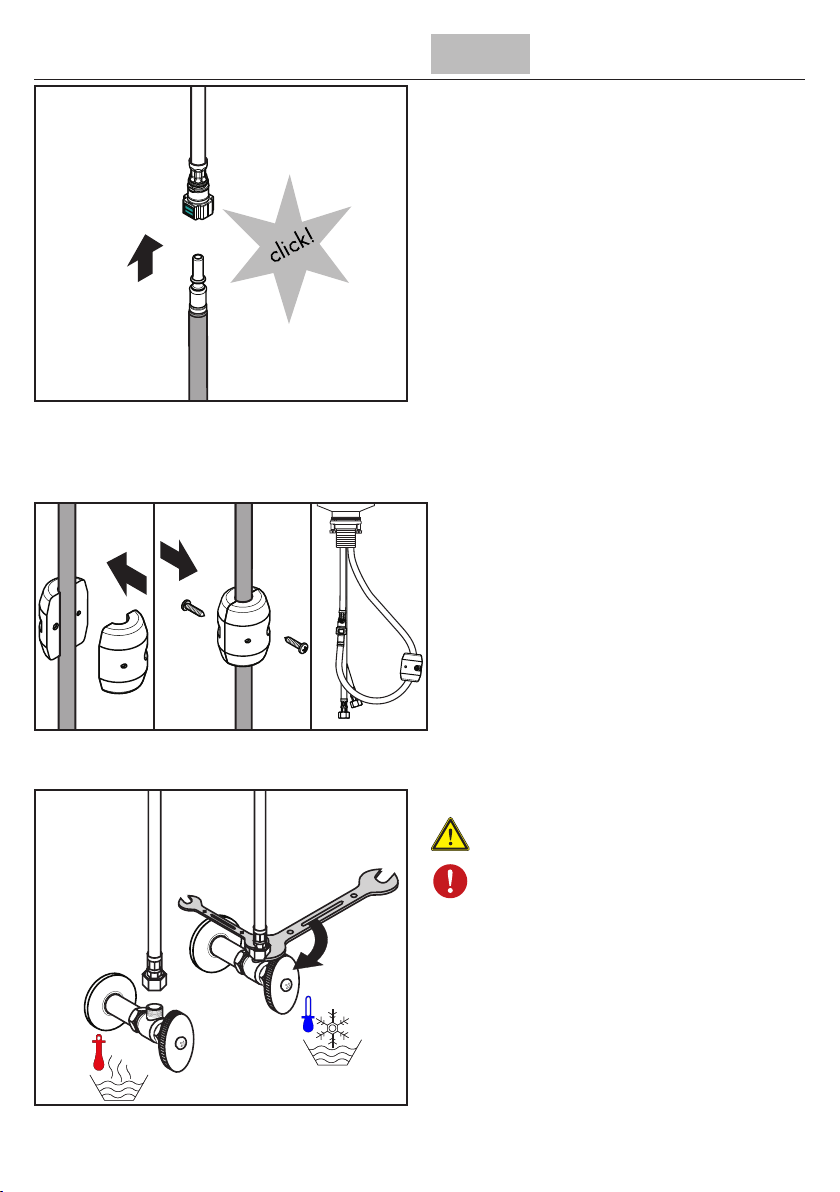

Connect the handspray hose to the connection hose.
Install the hose weight.
Test the handspray hose. If it does not retract
smoothly, reposition the weight.
Connect the hot and cold supply hoses to the stops.
Use two wrenches.
Do not allow the supply hoses to
twist.

Français Español
7
Raccordez le tuyau de la douchette au tuyau
d'arrivée de la douchette.
Installez le contrepoids sur le tuyau.
Tirez sur la douchette. Elle devrait coulisser facile-
ment et se rétracter sans à-coups. Modifiez la posi-
tion du contrepoids au besoin.
Connectez les tuyaux d'arrivée d'eau chaude et
d'eau froide aux tuyau d'alimentation.
Servez-vous de deux clés, tel
qu'illustre dans le schema. Serrez
fermement a l'aide des clés.
Assurez-vous que les tuyaux
n'sentortillent pas.
Conecte la manguera de rociador de mano a la
manguera de suministro.
La instalación correcta del contrapeso de la
manguera asegura que elrociador de mano se
retraiga suavemente.
Tire del rociador de mano. Debe moverse con
facilidad y retraerse suavemente. Reposicione el
contrapeso según sea necesario.
Conecte las mangueras de suministro de agua cali-
ente y fría a las alimentaciones de la red.
Use dos llaves, como se illustra en
el diagrama.
No permita que ninguna de los
mangueras se retuerza.

English
8
User Instructions
The water comes on in the stream mode. Press the
diverter button turn divert to the spray mode.
The diverter will reset to the stream mode when the
water is turned off.

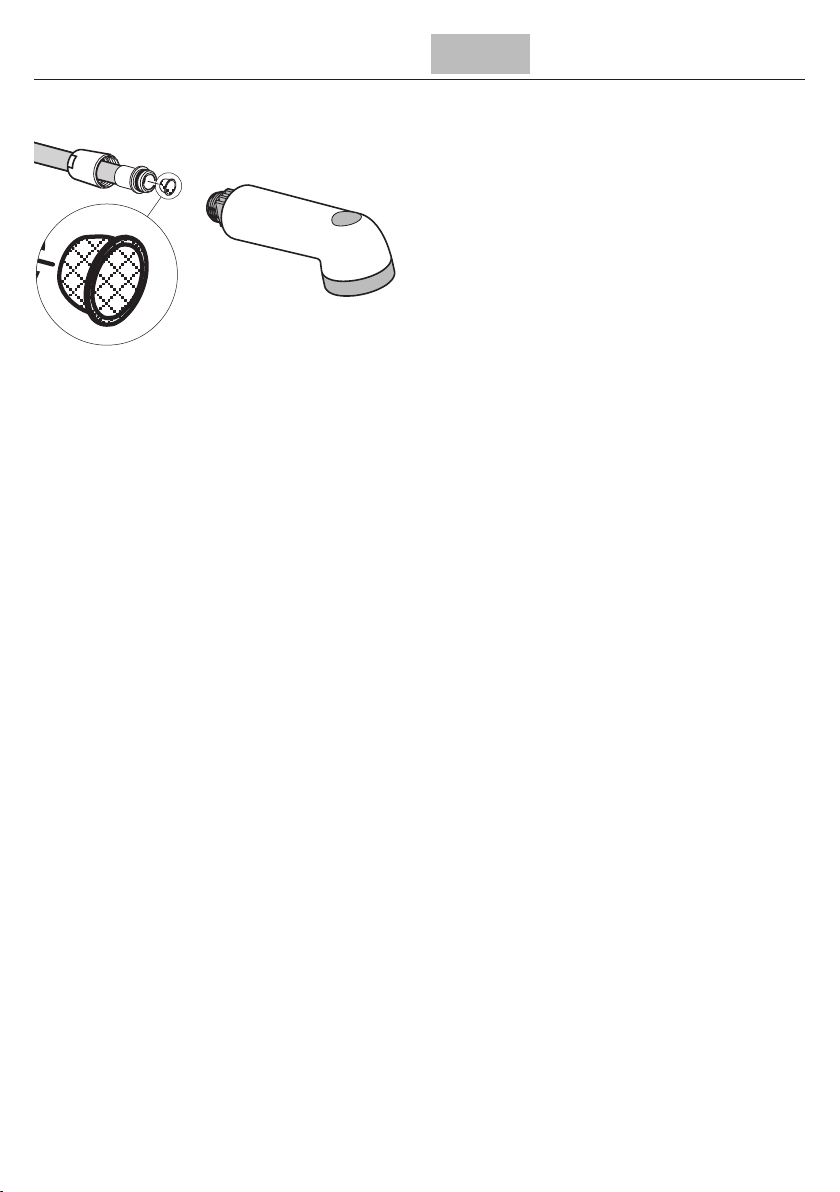

If the flow of water decreases over time, remove and
clean the hose filter.

Français Español
9
Instructions à l’intention de
l’utilisateur
Pour activer le mode jet de la version douchette
rétractable du robinet, appuyez sur l’inverseur.
Lorsque vous fermez l'eau, le robinet retourne en
mode jet.
Si le débit d’eau diminue, retirez le filtre et nettoyez-
le.
Instrucciones para el usuario
Presione y mantenga oprimido el distribuidor para
activar el modo de rociado.
Cierre el paso de agua para volver al modo de
corriente.
Si disminuye el caudal de agua, retire y limpie el
filtro.

10
Replacement Parts / Pièces détachées / Repuestos
35891800
94186000
97650800
94194000
92730000
35893801
13914000
95049000
97350000
95340000
95140000
95008000
98551000
96316001 98601000
95506000
97735000
97523000
