Hans Grohe AXOR Starck Series Instruction Manual

Starck
10101001
Starck
10106001
Starck X
10170001
10175001
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate 1.5 GPM
Hole size in mounting surface 1⅜"
Max. depth of mounting surface 1⅝"
Battery CR-P2 / 6 V Lithium
Automatic shutoff after 1 minute**
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
**This is the maximum amount of time the faucet will run
while a hand is within range of the sensor.
English
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly be-
fore beginning installation. Make sure that you
have all tools and supplies needed to complete
the installation.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
• Flush the hot and cold supplies thoroughly
before installing the faucet. Damage to the
faucet caused by debris is not covered under the
warranty.
• The hot and cold supplies should be of equal
pressure.
• The faucet should not be used with a continuous
flow water heater.
• Do not install the faucet on a sink with a raised
edge.
• Strong light sources should not shine directly on
the sensor window of the faucet.
• The faucet should only be used with the battery
pack supplied by Hansgrohe. Do not attempt to
use any other battery pack.
• The faucet incorporates automatic range adjust-
ment -- the sensor automatically adjusts itself to
local conditions (lavatory, brightness, etc.)
• The distance between the switch on/off point
to the faucet is approx. 6¼" - 8" under normal
conditions. The detection area may be less for
dark, non-reflective objects, or greater for bright,
highly reflective objects.
• If the sink is very small or highly reflec-
tive, follow the range reduction instruc-
tions. When the faucet is in reduced range
mode, the LED in the sensor window will flash
while the faucet is not in use.
• Drops of water or condensation on the sensor
window may cause the faucet to run.
• If the LED in the sensor window flashes while the
faucet is in use, the battery is low, but the faucet
may still be used. If the LED stays on, the faucet
will not run, and the battery must be changed.
• The spray pattern will be unattractive
immediately after installation or service,
due to air in the faucet. After the faucet
is used 10 - 15 times, the spray pattern
will clear.
• At the start of operation, or after maintenance,
function of the faucet may be delayed due to
reflections during adjustment of the operating
distance. The faucet will automatically calibrate
itself. The self-calibration will start after 10-15
minutes.

3
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.5 GPM
Dimension du trou dans la surface de montage 1⅜ po
Profondeur maximale de la surface 1⅝ po
de montage
Pile CR-P2/ 6V Lithium
Arrêt automatique après 1 minute**
Français
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
** Ceci est la quantité maximum de temps le robinet est
ouvert pendant qu'une main est dans la gamme du détecteur.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu
est requis si vous commandez des pièces sous
garantie.
• Rincez bien les conduites d’alimentation en eau
chaude et froide avant d’installer le robinet. Les
dommages causés au robinet par les débris ne
sont pas couverts par la garantie.
• Les conduites d’alimentation en eau chaude et
froide doivent avoir la même pression.
• Le robinet ne doit pas être utilisé avec un chauffe-
eau à débit continu.
• N’installez pas le robinet sur un évier muni d’un
rebord surélevé.
• Les sources lumineuses puissantes ne doivent pas
éclairer directement sur la fenêtre de capteur du
robinet.
• Le robinet doit être utilisé uniquement avec la
batterie fournie par Hansgrohe. N’utilisez aucune
autre batterie.
• Le robinet incorpore un réglage de portée
automatique permettant au capteur de s’ajuster au-
tomatiquement aux conditions ambiantes (lavabo,
luminosité, etc.).
• La distance entre le point d’activation/de désac-
tivation et le robinet est d’environ 6 ¼ po à 8 po
dans des conditions d’utilisation normales. La zone
de détection peut être inférieure pour les objets
sombres et non réfléchissants, ou supérieure pour
les objets brillants et très réfléchissants.
• Si l’évier est très petit ou réfléchissant,
suivez les instructions de réduction de la
portée. Lorsque le robinet est en mode de portée
réduite, le voyant DEL de la fenêtre du capteur
clignote pendant que le robinet n’est pas utilisé.
• La présence de gouttes d’eau ou de condensation
sur la fenêtre du capteur peut entraîner l’activation
du robinet.
• Le voyant DEL de la fenêtre du capteur clignote
pendant l’utilisation du robinet lorsque la pile est
faible, mais il est toujours possible de faire fonc-
tionner le robinet. Lorsque le voyant DEL s’allume
continuellement, le robinet ne peut pas fonctionner
et la batterie doit être remplacée.
• Le jet d’eau manque de clarté immédiate-
ment après l’installation ou l’entretien,
en raison de la présence d’air dans le
robinet. Après 10 à 15 utilisations du robi-
net, le jet d’eau s’éclaircira.
• Au début du fonctionnement ou après l’entretien,
l’activation du robinet pourrait être retardée par
des réflexions pendant l’ajustement de la distance
de fonctionnement. Le robinet se réglera automa-
tiquement. Le calibrage automatique démarre
après 10 à 15 minutes.

4
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120� - 140� F*
agua caliente
Temperatura del agua caliente max. 176�F*
Caudal máximo 1.5 GPM
Tamaño del orificio en la superficie de montaje 1⅜"
Profundidad máxima de la superficie de montaje 1⅝"
BaterÍa CR-P2 / 6V Lithium
Cierre automatÍco después de 1 minuto
Consideraciones para la
instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Mantenga este folleto y el recibo (u otro com-
probante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
• Enjuague los suministros de agua caliente y fría
a fondo antes de instalar el grifo. Los daños al
grifo causados por residuos no están cubiertos
por la garantía.
• La presión de los suministros de agua caliente y
fría debe ser igual.
• El grifo no se debe usar con un calentador de
agua de flujo continuo.
• No instale el grifo en un fregadero con borde
elevado.
*Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
** Esto es la cantidad máxima de tiempo que el chorro
está abierto mientras la mano está dentro de gama del
sensor.
• No permita que fuentes de luz muy intensas
iluminen directamente la ventana del sensor del
grifo.
• El grifo sólo debe usarse con el paquete de bat-
erías que suministra Hansgrohe. No intente usar
ningún otro paquete de baterías.
• El grifo incorpora ajuste automático de rango, el
sensor se ajusta automáticamente a las condicio-
nes locales (lavatorio, brillo, etc.)
• La distancia entre el punto de encendido y
apagado al grifo es de 6¼" a 8" en condiciones
normales. El área de detección puede ser menor
para objetos oscuros no reflectivos, o mayor
para objetos brillantes altamente reflectivos.
• Si el fregadero es muy pequeño o alta-
mente reflectivo, siga las instrucciones
de reducción de rango. Cuando el grifo
esté en el modo de rango reducido, el LED en la
ventana del sensor titilará mientras el grifo no se
esté utilizando.
• Las gotas de agua o la condensación en la
ventana del sensor pueden provocar que el grifo
haga correr agua.
• Si el LED en la ventana del sensor titila cuando
el grifo está en uso, la batería está baja, pero
el grifo aún puede utilizarse. Si el LED continúa
encendido, el grifo no funcionará, y la batería
debe cambiarse.
• El patrón de rociado será insuficiente in-
mediatamente después de la instalación
o del mantenimiento, debido al aire en
el grifo. Luego de que el grifo se utiliza
entre 10 y 15 veces, el patrón de rociado
se corregirá.
• Al comienzo del funcionamiento, o después del
mantenimiento, la función del grifo puede demor-
arse debido a los reflejos durante el ajuste de
la distancia de operación. El grifo se calibrará
automáticamente. La autocalibración comenzará
luego de 10 a 15 minutos.
Español

5
Starck
10101001/10106001
Starck X
10170001/10175001
Do not install this faucet on a sink with a raised lip.
N’installez pas le robinet sur un évier muni d’un rebord surélevé.
No instale el grifo en un fregadero con borde elevado.
3" 3"

6
Starck
10101xx1/10106xx1 Tools Required / Outiles Utiles /
Herramientas Útiles
Starck X
10170001/10175001
5⅞"
4⅜"
4"
2"
3⅛"
1¼"
17⅛"
11 ¾"
G⅜
1⅜"
2⅜"
2¼"
2½"
⅜"
max 1⅝"
4"
10 mm
19 mm

7

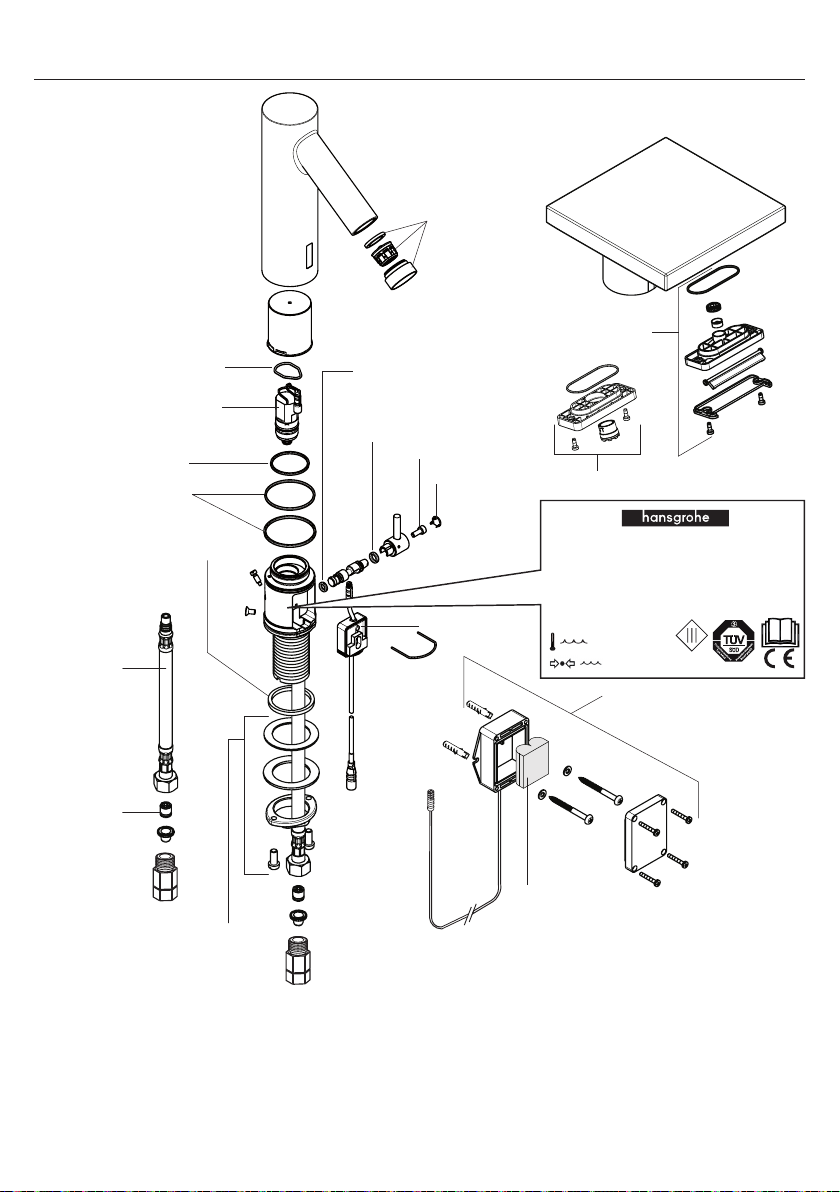

Replacement Parts / Pièces détachées / Repuestos
Remarque relative à
l’entretien : les clapets de
non-retour (article n° 96456000)
doivent être retirés et vérifiés à
chaque année.
Maintenance note: the check
valves (item #96456000) should
be removed and checked yearly.
Nota de mantenimiento: las
válvulas de retención (artículo
#96456000) deben retirarse y
verificarse anualmente.
98801000
98809000
98867000
95377000
95654000
96456000
13961000
95379000
CR-P2 / 6V Lithium
Hansgrohe SE D-77761 Schiltach Auestr. 5-9
Elektronik Waschtischarmatur
Produkt-Nr.:
Serien-Nr.:
6 V DC, 1,5 mA IPX5
max = 0,8 MPa (8 bar)
30726020 xx/xxxx xxxxxxx
max = 60° C / 140° F
98212000
(41x2)
98204000
(31x2)
98749000
92346000
98199000
(17x2) 98215000
(5x2)
98458000
(6x2)
97661000
95433000

8
English
Installation
Position the faucet on the mounting surface.
Install and tighten the mounting nut. Tighten the
tensioning screws.
Connect the ⅜" adapters to the stops.
Install the filters.
Connect the hoses to the adapters.
Use two wrenches. Do not allow the
hoses to twist.
10 mm
19 mm
1
2
1
2
3
5
4

9
Français Español
Instalación
Coloque el grifo sobre la superficie de montaje.
Instale y ajuste la tuerca de montaje. Ajuste los tornil-
los tensores.
Conecte los adaptadores de ⅜" a las llaves de paso.
Instale los filtros.
Conecte las mangueras a los adaptadores.
Use dos llaves. No permita que las
mangueras se tuerzan.
Installation
Positionnez le robinet sur la surface de montage.
Installez et serrez l’écrou de montage. Serrez les vis
de pression.
Raccordez les adaptateurs de ⅜ po aux butées.
Installez les filtres.
Raccordez les tuyaux aux adaptateurs.
Utilisez deux clés. Assurez-vous que
les tuyaux ne s’entortillent pas.

10
English

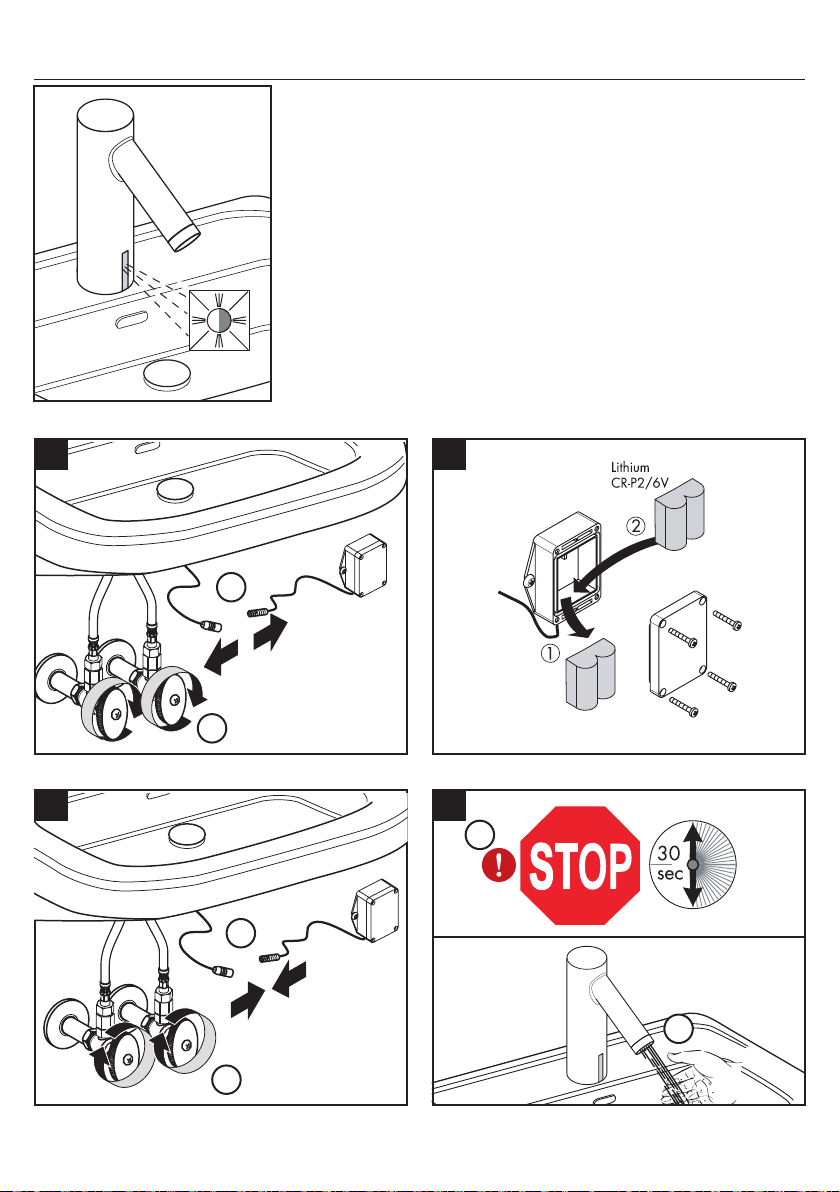

Connect the faucet power cable to the battery pack.
Open the hot and cold supplies.
Wait 30 seconds before attempting
to use the faucet.
Position your hand in front of the sensor to turn the
water on.
Due to air in the faucet, the spray pattern may be
unattractive for the first 10 - 15 uses after installation
or service.
Models with manual temperature adjust-
ment only: Pull the temperature lever forward to
make the water cooler, backward to make it warmer.
Temperature adjustment -
10106xx1 /10175001 only
Turn the water supplies off.
Disconnect the faucet power cable from the battery
pack.
Remove the screw from the rear of the faucet.
4
3
1
2
3
1
2
3
12.5 mm

11
Français Español
Conecte el cable de alimentación del grifo al pa-
quete de baterías.
Abra los suministros de agua fría y caliente.
Quite la película protectora de la ventana del sensor.
Espere 30 segundos antes de usar el
grifo.
Coloque la mano en frente del sensor para abrir el
agua.
Debido al aire en el grifo, el patrón de rociado
puede ser insuficiente durante los primeros 10 a 15
usos después de la instalación o del mantenimiento.
Solo para modelos con ajuste de tempera-
tura manual: Lleve la palanca de temperatura
hacia adelante para enfriar el agua y hacia atrás
para que salga más tibia.
Ajuste de temperatura - solo
10106xx1 /10175001
Apague los suministros de agua.
Desconecte el cable de alimentación del grifo del
paquete de baterías.
Retire la tuerca de la parte posterior del grifo.
Connectez le câble d’alimentation du robinet à la
batterie.
Ouvrez les conduites d’alimentation en eau chaude
et froide.
Retirez la pellicule protectrice de la fenêtre du
capteur.
Attendez 30 secondes avant de ten-
ter d’utiliser le robinet.
Placez votre main devant le capteur pour ouvrir l’eau.
En raison de la présence d’air dans le robinet, le jet
d’eau pourrait manquer de clarté lors des premières
10 à 15 utilisations suivant l’installation ou l’entretien.
Modèles avec réglage de température
manuel uniquement : Tirez le levier de contrôle
de la température vers l’avant pour que l’eau soit
plus froide, ou vers l’arrière pour qu’elle soit plus
chaude.
Réglage de la température -
10106xx1/10175001 uniquement
Fermez l’alimentation en eau.
Déconnectez le câble d’alimentation du robinet de
la batterie.
Retirez la vis située à l’arrière du robinet.

12
English
Remove the faucet body.
Turn the temperature screw forward to make the
water cooler, backward to make it warmer.
Dry any drops of water from the faucet or mounting
surface.
Replace the faucet body.
Replace the screw.
Turn the water supplies on.
Reconnect the power cable.
Wait 30 seconds.
Place your hand in front of the faucet to turn it on.
1
2
1
23
2
43
1
2
5
6

13
Français Español
Retire el cuerpo del grifo.
Gire el tornillo de temperatura hacia adelante para
que el agua salga más fría y hacia atrás para que
salga más tibia.
Seque cualquier gota de agua del grifo o superficie
de montaje.
Reemplace el cuerpo del grifo.
Reemplace el tornillo.
Encienda los suministros de agua.
Vuelva a conectar el cable de alimentación.
Espere 30 segundos.
Coloque la mano delante del grifo para encenderlo.
Retirez le corps du robinet.
Tournez la vis de contrôle de la température vers
l’avant pour que l’eau soit plus froide, ou vers
l’arrière pour qu’elle soit plus chaude.
Essuyez toutes les gouttes d’eau présentes sur le
robinet ou la surface de montage.
Remettez le corps du robinet en place.
Réinstallez la vis.
Ouvrez l’alimentation en eau.
Reconnectez le câble d’alimentation.
Attendez 30 secondes.
Placez votre main devant le robinet pour l’activer.

14
English
Reduce the Sensor Range
The sensor is set for maximum range at the factory. If
the faucet is used on a very small or highly reflective
lavatory, the sensor range may be reduced by ap-
proximately 2".
Disconnect the power cable for approximately 10
seconds. Reconnect the power cable.
The LED will blink once to indicate that it is in the
“maximum range” mode.
When the LED stays on, cover the sensor window
with your hand or with a white card for 20 - 40
seconds to reset the electronics.
If the card or hand is removed in less
than 20 seconds, or after 40 seconds,
the sensor mode will not reset.
When the hand or card is removed, the LED will blink
-- once for “maximum range”, twice for “reduced
range”.
The LED will then stay on while the sensor recali-
brates itself.
When the LED turns off, the faucet is ready for use.
1
2
3

15
Français Español
Reduzca el rango del sensor.
El sensor está ajustado al rango máximo de fábrica.
Si el grifo se utiliza en un lavatorio muy pequeño
o altamente reflectivo, el rango del sensor puede
reducirse en 2” aproximadamente
Desconecte el cable de alimentación durante aproxi-
madamente 10 segundos. Vuelva a conectar el cable
de alimentación.
El LED titilará una vez para indicar que está en el
modo de “rango máximo”.
Cuando el LED continúe encendido, cubra la ventana
del sensor con la mano o una tarjeta blanca de 20 a
40 segundos para reajustar las partes electrónicas.
Si la tarjeta o la mano se retiran en
menos de 20 segundos, o después de
40 segundos, el modo del sensor no
se reajustará.
Cuando retire la mano o la tarjeta, el LED titilará,
una vez para el “rango máximo”, dos veces para el
“rango reducido”.
El LED continuará encendido mientras el sensor se
vuelve a calibrar.
Cuando el LED se apague, el grifo estará listo para
usar.
Réduire la portée du capteur
Le capteur est réglé sur la portée maximale en usine.
Si le robinet est utilisé sur un lavabo très petit ou
réfléchissant, il est possible de réduire la portée du
capteur d’environ 2 po.
Déconnectez le câble d’alimentation pendant environ
10 secondes. Reconnectez le câble d’alimentation.
Le voyant DEL clignote une fois pour indiquer que le
robinet est en mode « portée maximale ».
Lorsque le voyant DEL demeure allumé, couvrez la
fenêtre du capteur avec votre main ou une carte
blanche pendant 20 à 40 secondes pour réinitialiser
le circuit.
Si vous retirez la carte ou votre main
avant 20 secondes ou après 40 sec-
ondes, le mode du capteur ne sera
pas réinitialisé.
Lorsque vous retirez la carte ou votre main, le voyant
DEL clignote : une fois pour « portée maximale »,
deux fois pour « portée réduite ».
Le voyant DEL demeure allumé pendant le recali-
brage du capteur.
Lorsque le voyant DEL s’éteint, le robinet est prêt à
l’utilisation.

16
If the LED in the sensor window flashes, the battery is low, but the faucet can still
be used.
If the LED lights continuously, the battery must be changed before the faucet can
be used.
La DEL témoin de la fenêtre détectrice clignote lorsque la robinetterie est activée, il
est toujours possible de faire couler l’eau.
La DEL témoin de la fenêtre détectrice est allumée en continu, il n’est plus possible
de faire couler l’eau, la pile doit être remplacée.
El diodo piloto en la ventana del sensor tendrá luz intermitente al accionar la
grifería. Sigue siendo posible la toma de agua.
El diodo piloto en la ventana del sensor tendrá luz permanente, no es posible la
toma de agua, es necesario cambiar la pila.
Battery replacement / Changement de pile / Cambio de pila
1
2
1
2
1 2
1
2
43

17
Change the spray former / Changez le forme de jet /Cambie la forma de chorro
2 mm
2 mm
1 2
43

18
Clean the sink / Nettoyage du lavabo / Limpiar el lavabo
Cleaning / Nettoyage / Limpieza
1 2
ca. 5 sec

19

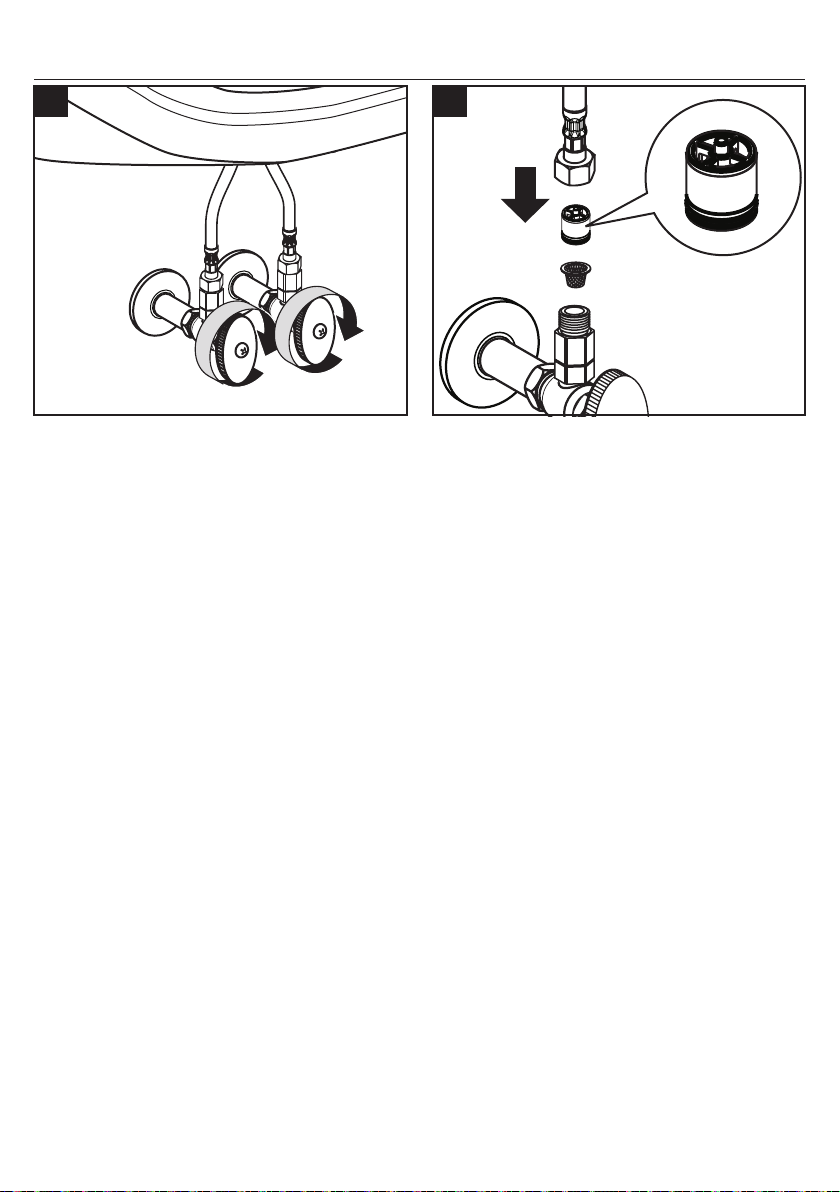

The check valves should be removed and checked
yearly.
Las válvulas de retención deben retirarse y verificarse
anualmente.
Les clapets de non-retour (article n° 96456000)
doivent être retirés et vérifiés à chaque année.
Maintenance / Entretien / Mantenimiento
1 2

20
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the needs
of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take proper care of
it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
 Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
 Abrasive cleaning powders, pads, or brushes.
 Steam cleaners.
 “No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage. When
using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any overspray from
the Hansgrohe product.
• Damage to the product caused by improper care or the use of improper cleaning agents is not
covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.
Conseil de nettoyage pour les produits Hansgrohe
Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent
de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin d'éviter
d'endommager le produit, il est nécessaire d'en prendre soin.
Pour de meilleurs résultats :
• Empêchez l'accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c'est
nécessaire.
• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
• N'utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
 Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de l’acide
acétique.
 Les poudres de nettoyage, les tampons ou les brosses abrasives.
 Les nettoyeurs à vapeur.
 Les produits de nettoyage « sans rinçage ».
• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
