Hans Grohe 27411 Series Manual

27416000
27415000
27411XXX
27409XXX /
27410XXX /
27413XXX
27412XXX
27417000
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d‘emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l‘uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя / Инструкция по
монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба / Ръководство за
монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR  / 16

2
27411XXX / 27415XXX

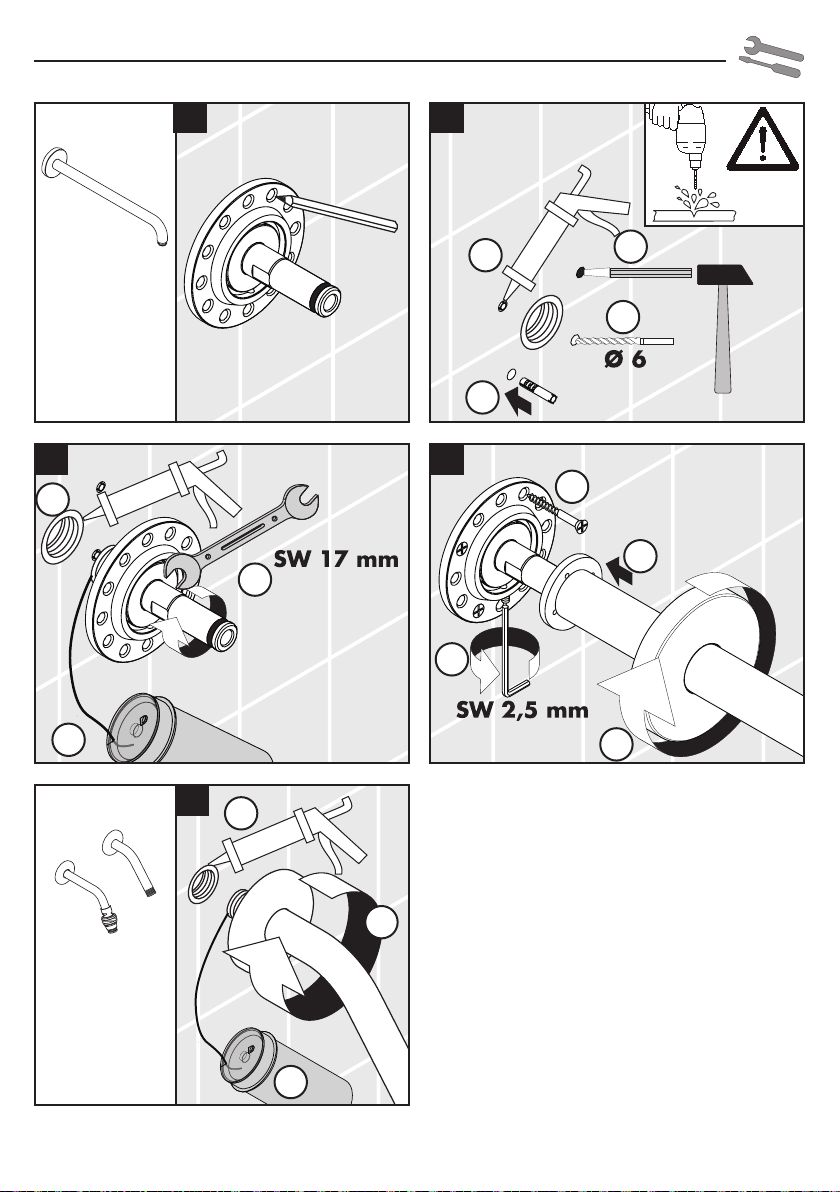

Montage (voir page 19)
27410XXX
Montage (voir page 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000

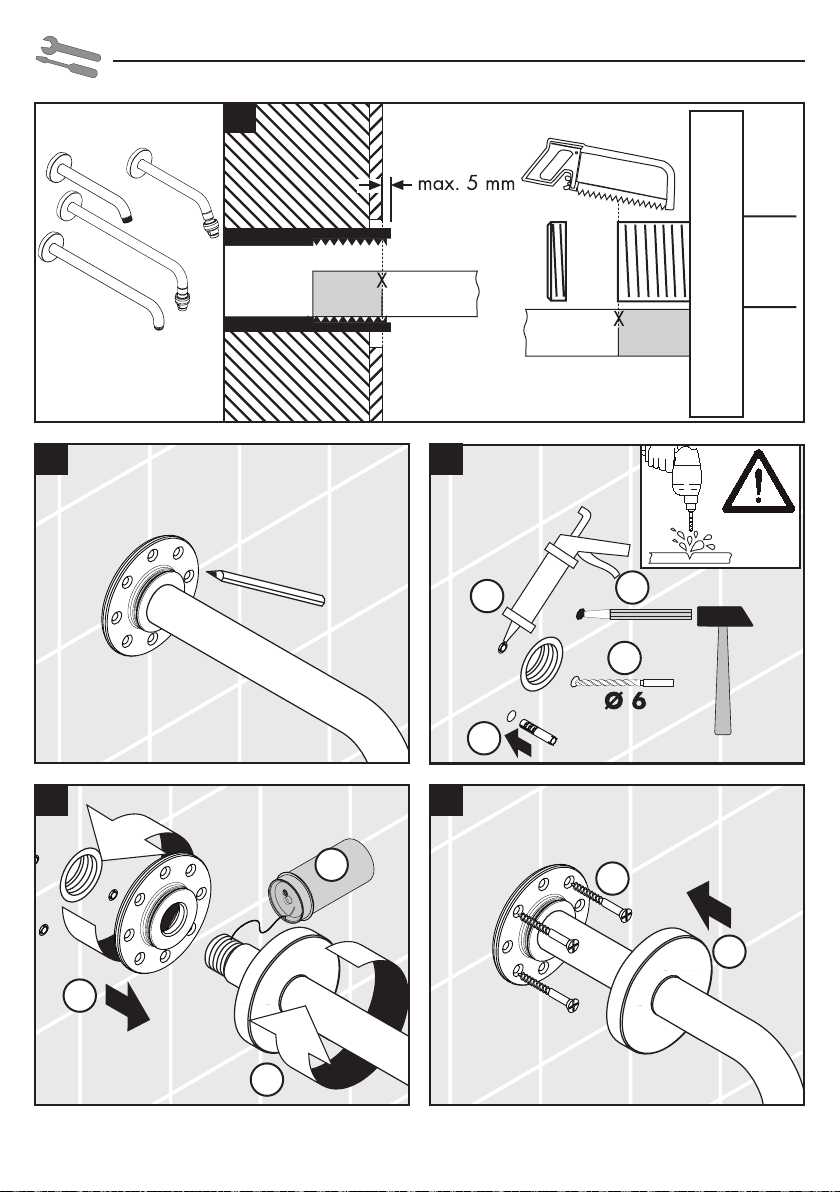

Montage (voir page 18)
Classification acoustique et
débit (voir page 20)
Nettoyage
voir la brochure ci-jointe.
Pièces détachées (voir pages 20)
XXX = Couleurs
000 = chromé
800 = chromé
820 = chrome plated
Dimensions (voir page 17)
Ne pas utiliser de silicone contenant de
l‘acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le bras de la douchette n‘est conçu que pour tenir
la douchette et ne doit pas servir à la suspension
d‘autres objets !
Instructions pour le montage
• Avant son montage, s‘assurer que le produit n‘a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Lors du montage du produit par un ouvrier qualifié,
il faut faire attention à ce que la surface de fixation
soit plane sur toute son étendue (aucun dépassement
de joint ni de carrelage), que la construction de la
paroi soit adaptée à l‘installation du produit et surtout
ne présente aucun point faible. Les vis et les chevilles
fournies sont uniquement apropriées au béton. Pour
les autres constructions, il faudra tenir compte des
préconisations du fabriquant de cheville.
Français
27411XXX / 27415XXX
Montage (siehe Seite 19)
27410XXX
Montage (siehe Seite 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montage (siehe Seite 18)
Prüfzeichen (siehe Seite 20)
Reinigung
siehe beiliegende Broschüre.
Serviceteile (siehe Seite 20)
XXX = Farbcodierung
000 = chrom
800 = chrom
820 = chrom
Maße (siehe Seite 17)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Der Kopfbrausearm ist nur für das Halten der
Kopfbrause ausgelegt, er darf nicht mit weiteren
Gegenständen belastet werden!
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden
untersucht werden. Nach dem Einbau werden keine
Transport- oder Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Bei der Montage des Produktes durch qualifiziertes
Fachpersonal ist darauf zu achten, dass die
Befestigungsfläche im gesamten Bereich der
Befestigung plan ist (keine vorstehenden Fugen oder
Fliesenversatz), der Wandaufbau für eine Montage
des Produktes geeignet ist und keine Schwachstellen
aufweist. Die beigelegten Schrauben und Dübel sind
nur für Beton geeignet. Bei anderen Wandaufbauten
sind die Herstellerangaben des Dübelherstellers zu
beachten.
Deutsch

3
27411XXX / 27415XXX
Montaggio (vedi pagg. 19)
27410XXX
Montaggio (vedi pagg. 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montaggio (vedi pagg. 18)
Segno di verifica (vedi pagg. 20)
Pulitura
vedi il prospetto accluso.
Parti di ricambio (vedi pagg. 20)
XXX = Trattamento
000 = cromato
800 = cromato
820 = cromato
Ingombri (vedi pagg. 17)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento
e da taglio bisogna indossare guanti protettivi.
Il braccio del soffione della doccia è progettato per
sostenere solo quest‘ultimo, non va sovraccaricato
con altri oggetti!
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Quando il personale tecnico specializzato esegue il
montaggio del prodotto è necessario assicurarsi che
la superficie di fissaggio sia piana in tutta l’area di
fissaggio (senza giunti sporgenti o spostamento delle
piastrelle), che la struttura della parete sia adatta per
il montaggio del prodotto e soprattutto che non ci
siano dei punti deboli. Le viti e i tasselli in dotazione
sono adatti solo per calcestruzzo. In caso di altre
strutture della parete vanno osservare le indicazioni
del produttore dei tasselli.
Italiano
27411XXX / 27415XXX
Assembly (see page 19)
27410XXX
Assembly (see page 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Assembly (see page 18)
Test certificate (see page 20)
Cleaning
see enclosed brochure.
Spare parts (see page 20)
XXX = Colors
000 = chrome plated
800 = chrome plated
820 = chrome plated
Dimensions (see page 17)
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The arm of the shower head is intended only to hold
the shower head. Do not load it down with other
objects!
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms.
• Where the contractor mounts the product, he should
ensure that the entire area of the wall to which the
mounting plate is to be fitted, is flat (no projecting
joints or tiles sticking out), that the structure of the wall
is suitable for the installation of the product and has
no weak points. The enclosed screws and dowels
are only suitable for concrete. For another wall
constructions the manufacturer‘s indications of the
dowel manufacturer have to be taken into account.
English

4
27411XXX / 27415XXX
Montage (zie blz. 19)
27410XXX
Montage (zie blz. 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montage (zie blz. 18)
Keurmerk (zie blz. 20)
Reinigen
zie bijgevoegde brochure.
Service onderdelen (zie blz. 20)
XXX = Kleuren
000 = verchroomd
800 = verchroomd
820 = verchroomd
Maten (zie blz. 17)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
De arm van de hoofddouche is uitsluitend voor het
vasthouden van de hoofddouche bedoeld en mag
niet met verdere voorwerpen worden belast!
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Bij de montage van het produkt door een
vakkundige installateur moet men erop letten dat het
bevestigingsoppervlak op één oppervlak zit (dus
geen opliggende voegen of verspringende tegels),
de wand geschikt is voor montage van produkten en
zeker geen zwakke plekken bevat. De bijgevoegde
schroeven en duvels zijn alleen geschikt voor beton.
Bei andere wandsoorten dient u te letten op de
voorschriften van de fabrikant van de schroeven en
duvels.
Nederlands
27411XXX / 27415XXX
Montaje (ver página 19)
27410XXX
Montaje (ver página 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montaje (ver página 18)
Marca de verificación (ver
página 20)
Limpiar
ver el folleto adjunto.
Repuestos (ver página 20)
XXX = Acabados
000 = cromado
800 = cromado
820 = cromado
Dimensiones (ver página 17)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El brazo del pulverizador de ducha solo está
previsto para soportar el pulverizador de ducha y
no debe cargarse con otros objetos!
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación so
se reconoce ningún daño de transporte o de superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• En el momento del montaje del producto por parte
de personal especializado y cualificado se deberá
prestar una atención especial a que la superficie
de fijación en toda el área de la fijación sea plana
(sin juntas que sobresalen ni azulejos desplazados),
que la estructura de la pared sea adecuada para un
montaje del producto y que, ante todo, no presente
puntos débiles. Los tornillos y tacos adjuntos son
sólo apropiados para hormigón. En el caso de
otras estructuras murales se deberán considerar las
indicaciones del fabricante de tacos.
Español

5
27411XXX / 27415XXX
Montagem (ver página 19)
27410XXX
Montagem (ver página 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montagem (ver página 18)
Marca de controlo (ver página
20)
Limpeza
consultar a seguinte brochura.
Peças de substituição (ver página 20)
XXX = Acabamentos
000 = cromado
800 = cromado
820 = cromado
Medidas (ver página 17)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O braço do chuveiro foi concebido apenas para
servir de apoio à cabeça do chuveiro, pelo que não
pode ser sujeito a cargas de objectos adicionais!
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• A misturadora deve ser instalada, purgada e testada de
acordo com as normas em vigor.
• Durante a montagem do produto por técnicos qualificados,
deve ter-se em atenção que a superfície de fixação seja
plana em toda a área da fixação (sem juntas sobrepostas/
salientes ou ladrilhos deslocados), que o dispositivo de
montagem na parede seja adequado para uma montagem
na parede e que este não apresente nenhuns pontos fracos.
Os parafusos e buchas incluídos no volume de fornecimento
são apenas adequados para betão. Para outros métodos
de montagem na parede devem ser respeitadas as
indicações do fabricante das buchas.
Português
27411XXX / 27415XXX
Montering (se s. 19)
27410XXX
Montering (se s. 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montering (se s. 18)
Godkendelse (se s. 20)
Rengøring
se venligst den vedlagte brochure.
Reservedele (se s. 20)
XXX = Overflade
000 = Krom
800 = Krom
820 = Krom
Målene (se s. 17)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Stangen til hovedbruseren er kun beregnet til at
holde hovedbruseren. Den må ikke belastes med
andre genstande!
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Ved montering er det vigtigt at sikre sig, at hele
befæstigelsesfladen er plan (ingen ujævne fuger
eller fliser), samt at væggen er egnet til montering
af produktet og specielt, at væggen ikke har nogen
svage punkter. De medfølgende skruer og dübler
er kun egnet til beton. Ved anden vægopbygning
bør producenten af dübler kontaktes for nærmere
information.
Dansk

6
27411XXX / 27415XXX
Montáž (viz strana 19)
27410XXX
Montáž (viz strana 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montáž (viz strana 18)
Zkušební značka (viz strana 20)
Čištění
viz přiložená brožura.
Servisní díly (viz strana 20)
XXX = kód povrchové úpravy
000 = chrom
800 = chrom
820 = chrom
Rozmìry (viz strana 17)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Držák sprchové hlavice je dimenzován pouze pro
držení sprchové hlavice a nesmí se zatěžovat dalšími
předměty!
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Při montáži produktu kvalifikovaným odborným
personálem je třeba dbát na to, aby upevňovací
plochy byly v celém rozsahu upevnění rovné (žádné
vyčnívající spáry nebo navzájem přesazené obklady),
aby konstrukce stěny byla pro montáž produktu
vhodná a zvláště aby v ní nebyla žádná slabá místa.
Přiložené vruty a hmoždinky jsou vhodné pouze pro
beton. Při jiných konstrukčních materiálech stěny je
třeba se řídit údaji výrobce hmoždinek.
Česky
27411XXX / 27415XXX
Montaż (patrz strona 19)
27410XXX
Montaż (patrz strona 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montaż (patrz strona 18)
Znak jakości (patrz strona 20)
Czyszczenie
patrz dołączona broszura.
Części serwisowe (patrz strona 20)
XXX = kody wykończenia powierzchni
000 = chrom
800 = chrom
820 = chrom
Wymiary (patrz strona 17)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy
przecięcia, podczas montażu należy nosić rękawice.
Ramię prysznica jest przystosowane do trzymania
głowicy prysznica i nie może być obciążane innymi
przedmiotami!
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• Przy montażu produktu przez wykwalifikowany personel
fachowy należy zważać na to, by powierzchnia
mocowania na całym obszarze mocowania była równa
(by nie było szczelin wzgl. wzajemnie przesuniętych
płytek), rodzaj ściany nadawał się do montażu produktu
i zwłaszcza, by nie było żadnych słabych stron.
Umieszczone w dostawie śruby i kołki rozporowe są
przeznaczone tylko do betonu. Przy innych rodzajach
montażu ścianowego należy przestrzegać danych
producenta kołków rozporowych.
Polski

7
27411XXX/27415XXX
安装 (参见第19页)
27410XXX
安装 (参见第19页)
27409XXX/27412XXX/27413XXX/
27416000/27417000
安装 (参见第18页)
检验标记 (参见第20页)
清洗
附有小手册
备用零件 (参见第20页)
XXX= 颜色代码
000=镀铬
800=镀铬
820=镀铬
大小 (参见第17页)
请勿使用含有乙酸的硅！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
头顶莲蓬头夹持杆只为夹持头顶莲蓬头而设
计，不得让其承载其它物品！
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 必须按照现行的规定安装，冲洗和测试产品。
• 在安装产品的位置，安装人员必须确保安装面的
墙面是平的（没有突出物或瓷砖没有突起），墙
体结构适合产品的安装并没有弱点。包装内的膨
胀螺丝只适用于混凝土墙体。对于其他墙体结构
必须咨询膨胀螺丝生产商的建议。
中文
27411XXX / 27415XXX
Montáž (viď strana 19)
27410XXX
Montáž (viď strana 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montáž (viď strana 18)
Osvedčenie o skúške (viď strana
20)
Čistenie
nájdete v priloženej brožúre.
Servisné diely (viď strana 20)
XXX = kód povrchovej úpravy
000 = chróm
800 = chróm
820 = chróm
Rozmery (viď strana 17)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Rameno držiaka hlavice sprchy je určené len na
uchytenie hlavice sprchy a nesmie sa zaťažovať
inými predmetmi!
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Pri montáži produktu kvalifikovaným odborným
personálom je nutné dbať na to, aby upevňovacie
plochy boli v celom rozsahu upevnenia rovné (žiadne
vyčnievajúce škáry alebo navzájom predsadené
obklady), aby konštrukcia steny bola pre montáž
produktu vhodná a zvlášť aby v nej neboli žiadne
slabé miesta. Priložené vruty a hmoždinky sú vhodné
len pre betón. Pri iných konštrukčných materiáloch
steny je nutné riadiť sa údajmi výrobcu hmoždiniek.
Slovensky

8
27411XXX / 27415XXX
Szerelés (lásd a 19. oldalon)
27410XXX
Szerelés (lásd a 19. oldalon)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Szerelés (lásd a 18. oldalon)
Vizsgajel (lásd a 20. oldalon)
Tisztítás
lásd a mellékelt brosúrát.
Tartozékok (lásd a 20. oldalon)
XXX = Színkódok
000 = króm
800 = króm
820 = króm
Méretet (lásd a 17. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A zuhanyfej karja csak a zuhanyfej tartására
alkalmas, és nem szabad más tárgyakkal
megterhelni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
• Miközben szakképzett szakember végzi a termék
felszerelését, ügyelni kell arra, hogy a rögzítési
felületek a rögzítési terület teljes egészén síkok
(nincsenek kiálló fugák vagy csempeszélek), a fal
felépítése alkalmas a termék felszereléséhez, és
különösképpen, hogy nincsenek benne gyenge
pontok. A mellékelt csavarok és dűbelek csak
betonhoz alkalmasak. Egyéb falazatoknál figyelembe
kell venni a dűbelgyártó gyártói utasításait.
Magyar
27411XXX / 27415XXX
Монтаж (см. стр. 19)
27410XXX
Монтаж (см. стр. 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Монтаж (см. стр. 18)
Знак технического контроля
(см. стр. 20)
Очистка
см прилагаемая брошюра
Κомплеκт (см. стр. 20)
XXX = Код цвета поверхности
000 = хром
800 = хром
820 = хром
Размеры (см. стр. 17)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Кронштейн верхнего душа предназначен только
для подсоединения верхнего душа. Запрещается
подвешивать на него другие предметы!
Указания по монтажу
• Перед монтажом следует проверить изделие
на предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Смеситель должен быть смонтирован по действующим
нормам и в соответствии с настоящей инструкцией,
проверен на геметичность и безупречность работы.
• При монтаже изделия квалифицированным
персоналом необходимо следить за тем, чтобы,
поверхность крепления была плоской во всей зоне
крепления (без выступающих швов или смещения
плитки), структура стен подходила для монтажа
изделия и, в частности, не имела слабых мест.
Прилагаемые винты и дюбели предназначены только
для бетона. При других типах стен необходимо
соблюдать указания производителей дюбелей.
Русский

9
27411XXX / 27415XXX
Montering (se sidan 19)
27410XXX
Montering (se sidan 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montering (se sidan 18)
Testsigill (se sidan 20)
Rengöring
se den medföljande broschyren
Reservdelar (se sidan 20)
XXX = Färgkodning
000 = krom
800 = krom
820 = krom
Måtten (se sidan 17)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Armen som håller huvudduschen är bara
konstruerad för detta; den får inte belastas med
andra föremål!
Monteringsanvisningar
• Det måste undersökas om produkten har
transportskador innan den monteras. Efter
monteringen accepteras inga transport- eller
ytskiktskador.
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• När kvalificerad fackpersonal monterar produkten är
det viktigt att tänka på att monteringsytan är plan i alla
delar av arbetsytan (inga fogar som sticker ut eller
klinkerförskjutningar), att väggkonstruktionen passar
till montering av produkten samt att den inte har svaga
punkter. Medföljande skruvar och plugg är endast
avsedda för betong. Vid andra väggkonstruktioner
skall anvisningarna från pluggtillverkaren beaktas.
Svenska
27411XXX / 27415XXX
Asennus (katso sivu 19)
27410XXX
Asennus (katso sivu 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Asennus (katso sivu 18)
Koestusmerkki (katso sivu 20)
Puhdistus
katso oheinen esite
Varaosat (katso sivu 20)
XXX = Värikoodi
000 = kromi
800 = kromi
820 = kromi
Mitat (katso sivu 17)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Pääsuihkun varsi on tarkoitettu vain kannattamaan
pääsuihkua. Sitä ei saa kuormittaa muilla esineillä!
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
• Kun pätevä ammattihenkilöstö suorittaa tuotteen
asennusta, on huomioitava, että kiinnityspinta on
koko kiinnityksen alueella tasainen (ei ulkonevia
saumoja tai laattojen tasomuutoksia) ja, että seinän
rakenne soveltuu tuotteen asentamiseen eikä siinä
ole heikkoja kohtia. Mukana olevat kiinnitysruuvit ja
kiinnitysankkurit soveltuvat betoniin kiinnittämiseen.
Kiinnitettäessä tuotetta muihin seinärakenteisiin,
noutata kiinnittimien valmistajan ohjeita.
Suomi

10
27411XXX / 27415XXX
Sastavljanje (pogledaj stranicu 19)
27410XXX
Sastavljanje (pogledaj stranicu 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Sastavljanje (pogledaj stranicu 18)
Oznaka testiranja (pogledaj
stranicu 20)
Čišćenje
se u priloženoj brošuri.
Rezervni djelovi (pogledaj stranicu 20)
XXX = Boje
000 = krom
800 = krom
820 = krom
Mjere (pogledaj stranicu 17)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Nosač tuša iznad glave je dimenzioniran samo za
držanje danog tuša i ne smije se opterećivati drugim
predmetima!
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
• Kada proizvod montira kvalificirano stručno osoblje
treba paziti da čitava površina na koju se učvršćuje
bude ravna (bez istaknutih fuga ili krivljenja pločica),
da je zidna konstrukcija primjerena montaži proizvoda
te osobito da nema slabih mjesta. Priloženi vijci i
moždanici prikladni su samo za beton. Kod drugih
zidnih nadgradnji treba obratiti pažnju na navode
proizvođača moždanika.
Hrvatski
27411XXX / 27415XXX
Montavimas (žr. psl. 19)
27410XXX
Montavimas (žr. psl. 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montavimas (žr. psl. 18)
Bandymo pažyma (žr. psl. 20)
Valymas
žr. pridedamoje brošiūroje.
Atsarginės dalys (žr. psl. 20)
XXX = Spalva
000 = chrom
800 = chrom
820 = chrom
Išmatavimai (žr. psl. 17)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Dušo laikiklis skirtas tik dušo galvutei laikyti, todėl
neturi būti apkraunamas kitokiais daiktais!
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys
nebuvo pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
• Montuojant produktą, specialistas privalo įsitikinti, kad
sienos plotas, prie kurio dedama montavimo plokštė,
yra lygus (jokių plytelių ar kitų nelygumų), kad sienos
struktūra yra pritaikyta produkto montavimui ir neturi
jokių silpnų vietų. Pakuotėje esantys varžtai ir kaiščiai
yra skirti tik betonui. Esant kitokiai sienai, varžtus ir
kaiščius reikia rinktis pagal paskirtį.
Lietuviškai

11
27411XXX / 27415XXX
Montare (vezi pag. 19)
27410XXX
Montare (vezi pag. 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montare (vezi pag. 18)
Certificat de testare (vezi pag.
20)
Curăţare
vezi broşura alăturată.
Piese de schimb (vezi pag. 20)
XXX = cod de culori
000 = crom
800 = crom
820 = crom
Dimensiuni (vezi pag. 17)
Nu utilizaţi silicon cu conţinut de acid acetic!
Descrierea simbolurilor
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea
contuziunilor şi tăierii mâinilor.
Braţul parei de duş este destinat doar pentru a
susţine para, acesta nu poate fi prevăzut cu alte
obiecte.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia
nu acoperă deteriorările de transport şi cele de
suprafaţă.
• Bateria trebuie montată, clătită şi verificată conform
normelor în vigoare.
• La montarea produsului de către un personal calificat
trebuie să fiţi atenţi ca suprafaţa, unde se fixează
produsul să fie plată pe toată suprafaţa utilizată (să
nu existe rosturi sau faianţe proeminente), peretele
să fie adecvat pentru montarea produsului şi să nu
există zone de rezistenţă redusă. Şuruburile şi diblurile
livrate sunt potrivite pentru ziduri de beton. La alte
tipuri de zid respectaţi instrucţiunile producătorului
diblului utilizat.
Română
27411XXX / 27415XXX
Montajı (Bakınız sayfa 19)
27410XXX
Montajı (Bakınız sayfa 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montajı (Bakınız sayfa 18)
Kontrol işareti (Bakınız sayfa 20)
Temizleme
birlikte verilen broşür
Yedek Parçalar (Bakınız sayfa 20)
XXX = Renkler
000 = krom
800 = krom
820 = krom
Ölçüleri (Bakınız sayfa 17)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
Başlıklı püskürtücü kolu yalnızca başlıklı
püskürtücünün tutulması için tasarlanmıştır, başka
nesnelerle üzerine yük bindirilmemelidirn!
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
• Müteahhit, ürünü monteleyeceği yer, yani montaj
plakasının monte edileceği duvar alanının tümü düz
(herhangi bir eklem yerinin ya da duvar fayansının
çıkıntısıyla) engellenmemiş, yapısı ürünü montelemeye
uygun bir şekilde ve herhangi zayıf noktası
olamamasını sağlamalıdır. Kaplı vidalar ve çubuklar
sadece beton için uygundur. Başka duvar yapıları
için, imalatçının çubuk imal edenin bellirtiği hususlar
dikkate alınmalıdır.
Türkçe

12
27411XXX / 27415XXX
Montaža (glejte stran 19)
27410XXX
Montaža (glejte stran 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montaža (glejte stran 18)
Preskusni znak (glejte stran 20)
Čiščenje
glejte priloženi brošuri.
Rezervni deli (glejte stran 20)
XXX = Barve
000 = krom
800 = krom
820 = krom
Mere (glejte stran 17)
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Opis simbola
Varnostna opozorila
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Nosilna roka naglavne prhe je konstruirana le za
nošenje prhe in je ne smete obremeniti z drugimi
predmeti!
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede
morebitnih transportnih poškodb. Po vgradnji
transportne ali površinske poškodbe ne bodo več
priznane.
• Armaturo je potrebno montirati, splakniti in testirati v
skladu z veljavnimi predpisi.
• Kamorkoli bo pogodbenik namestil izdelek, mora
poskrbeti, da je celotno območje stene na katero
bo plošča nameščena ravno (brez štrlečih fug ali
robov ploščic), ter da je struktura stene primerna
za namestitev in je brez šibkih točk. Priloženi vijaki
in ležaji so primerni le za beton. Za ostale zidne
konstrukcije je potrebno upoštevati proizvajalčeva
navodila.
Slovenski
27411XXX / 27415XXX
Συναρμολόγηση (βλ. σελίδα 19)
27410XXX
Συναρμολόγηση (βλ. σελίδα 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Συναρμολόγηση (βλ. σελίδα 18)
Σήμα ελέγχου (βλ. σελίδα 20)
Καθαρισμός
βλ. συνημμένο φυλλάδιο
Ανταλλακτικά (βλ. σελίδα 20)
XXX = Χρώματα
000 = Επιχρωμιωμένο
800 = Επιχρωμιωμένο
820 = Επιχρωμιωμένο
Διαστάσεις (βλ. σελίδα 17)
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Περιγραφή συμβόλων
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη
συναρμολόγηση πρέπει να φοράτε γάντια.
Ο βραχίονας του ντους κεφαλιού έχει μελετηθεί μόνο
για να κρατά το ντούς κεφαλιού, δεν επιτρέπεται να
φορτίζεται με άλλα αντικείμενα!
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνωρίζονται ζημιές από τη μεταφορά ή
επιφανειακές ζημιές.
• Η μπαταρία πρέπει να τοποθετηθεί, να πλυθεί και να ελεγχθεί
με βάση τους ισχύοντες κανόνες υδραυλικής τέχνης
• Κατά τη συναρμολόγηση του προϊόντος από
καταρτισμένο και εξειδικευμένο προσωπικό θα πρέπει
να δοθεί προσοχή, ώστε η επιφάνεια στερέωσης στη
συνολική περιοχή στερέωσης να είναι επίπεδη (να μην
υπάρχουν προεξέχοντες αρμοί ή λιθογόμωση πλακιδίων),
ώστε η κατασκευή του τοίχου να είναι κατάλληλη για τη
συναρμολόγηση του προϊόντος και ώστε η επιφάνεια να
μην παρουσιάζει αδύναμα σημεία. Oι συνημμένες βίδες
και οι στυλίσκοι ενδείκνυνται μόνο για σκυρόδεμα. Σε
άλλες επίτοιχες κατασκευές θα πρέπει να δοθεί προσοχή
στα δεδομένα του Κατασκευαστή των στυλίσκων.
Ελληνικά

13
27411XXX / 27415XXX
Montāža (skat. 19. lpp.)
27410XXX
Montāža (skat. 19. lpp.)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montāža (skat. 18. lpp.)
Pārbaudes zīme (skat. 20. lpp.)
Tīrīšana
skatiet pievienotajā brošūrā.
Rezerves daļas (skat. 20. lpp.)
XXX = Krāsas
000 = hroma
800 = hroma
820 = hroma
Izmērus (skat. 17. lpp.)
Neizmantot silikonu, kas satur etiķskābi!
Simbolu nozīme
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Galvas dušas statīvs paredzēts vienīgi galvas
dušas atbalstīšanai, to nedrīkst noslogot ar citiem
priekšmetiem!
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai
produktam transportēšanas laikā nav radušies
bojājumi. Pēc iebūvēšanas bojājumi, kas radušies
transportēšanas laikā, vai virsmas bojājumi netiek
atzīti.
• Jaucējkrāns jāmontē, jāskalo un jāpārbauda atbilstoši
spēkā esošajām normām.
• Ja izstrādājuma montāžu veic kvalificēti speciālisti,
jāseko, lai nostiprināšanas virsma visā nostiprināšanas
zonā būtu gluda (šuves un flīzes nav izvirzītas
uz āru), lai sienas konstrukcija būtu piemērota
izstrādājuma montāžai un būtu pietiekami izturīga.
Komplektā esošās skrūves un dībeļi ir paredzēti tikai šī
izstrādājuma nostiprināšanai. Ja sienas konstrukcija ir
citāda, jāievēro dībeļu ražotāja norādījumi.
Latvian
27411XXX / 27415XXX
Paigaldamine (vt lk 19)
27410XXX
Paigaldamine (vt lk 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Paigaldamine (vt lk 18)
Kontrollsertifikaat (vt lk 20)
Puhastamine
vt kaasasolevast brošüürist.
Varuosad (vt lk 20)
XXX = Värvikood
000 = kroom
800 = kroom
820 = kroom
Mõõtude (vt lk 17)
Ärge kasutage äädikhapet sisaldavat
silikooni!
Sümbolite kirjeldus
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Dušipea hoidik on mõeldud ainult dušipea
hoidmiseks ja seda ei tohi muude esemetega
koormata!
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida
transpordikahjustuste osas Pärast paigaldamist ei
tunnustata enam transpordi- või pinnakahjustuste
kaebuseid.
• Seadmestiku paigaldamine, läbipesu ja kontrollimine
peab toimuma vastavalt kehtivatele normidele.
• Toote paigaldamisel peab töövõtja tagama, et kogu
seinapind, kuhu paigaldusplaat kinnitatakse, on lame
(ükski vuuk ega keraamiline plaat ei ulatu esile), ning
et seina konstruktsioon on toote paigaldamiseks sobiv
ja sellel puuduvad nõrgad kohad. Kaasasolevad
kruvid ja tüüblid sobivad üksnes betoonile. Muude
seinakonstruktsioonide puhul tuleb arvesse võtta
tüüblitootja esitatud tooteandmeid.
Estonia

14
27411XXX / 27415XXX
Montasje (se side 19)
27410XXX
Montasje (se side 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montasje (se side 18)
Prøvemerke (se side 20)
Rengjøring
se vedlagt brosjyre.
Servicedeler (se side 20)
XXX = Oznake boja
000 = hrom
800 = hrom
820 = hrom
Mål (se side 17)
Ikke bruk silikon som inneholder eddiksyre!
Symbolbeskrivelse
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Armen til hodedusjen er kun laget for å holde
hodedusjen. Den må ikke belastes med andre
gjenstander!
Montagehenvisninger
• Før montasjen skal produktet sjekkes for
transportskader. Etter monteringen aksepteres ikke
noen transport- eller overflateskader.
• Armaturen skal monteres, spyles og sjekkes iht.
gyldige standarder.
• Når kvalifisert fagfolk monterer produktet, skal man
påse at hele området der produktet monteres er
plant (ingen fremstående fuger eller flisekanter), at
oppbygging av veggen er egnet for montasje av
produktet og at veggen ikke viser noen svakpunkter.
Medleverte skruer og plugger egner seg kun for
betong. Ved en annen veggoppbygging skal man ta
hensyn til pluggprodusentens henvisninger.
Norsk
27411XXX / 27415XXX
Montaža (vidi stranu 19)
27410XXX
Montaža (vidi stranu 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montaža (vidi stranu 18)
Ispitni znak (vidi stranu 20)
Čišćenje
vidi priloženoj brošuri.
Rezervni delovi (vidi stranu 20)
XXX = Oznake boja
000 = hrom
800 = hrom
820 = hrom
Mere (vidi stranu 17)
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Opis simbola
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Nosač tuša iznad glave je dimenzioniran samo za
držanje datog tuša i ne sme se opterećivati drugim
predmetima!
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Armatura mora biti postavljena, isprana i testirana
prema važećim normama.
• Kada proizvod montira kvalifikovano stručno
osoblje treba paziti da čitava površina na koju se
učvršćuje bude ravna (bez istaknutih fuga ili krivljenja
pločica), da je zidna konstrukcija primerena montaži
proizvoda, i posebno da nema slabih mesta. Priloženi
zavrtnji i tiplovi prikladni su samo za beton. Kod
drugih zidnih nadgradnji treba obratiti pažnju na
navode proizvođača tiplova.
Srpski

15
27411XXX / 27415XXX
Montimi (shih faqen 19)
27410XXX
Montimi (shih faqen 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Montimi (shih faqen 18)
Shenja e kontrollit (shih faqen
20)
Pastrimi
shikoni broshurën bashkëngjitur.
Pjesë ndërrimi (shih faqen 20)
XXX = Oznake boja
000 = hrom
800 = hrom
820 = hrom
Përmasat (shih faqen 17)
Mos përdorni silikon që në përbërje ka acid
acetik.
Përshkrimi i simbolit
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Mbajtësja e kokës së dushit është projektuar vetëm
për mbajtjen e kokës së dushit dhe nuk duhet që të
rëndohet me objekte të tjera!
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
• Armatura duhet montuar, shpërlarë dhe kontrolluar në
bazë të normave të vlefshme.
• Gjatë montimit të produktit nga ana e personit të
kualifikuar duhet pasur parasysh që e gjithë sipërfaqja
mbërthyese të jetë e drejtë (nuk duhet të ketë hapësira
mes pllakave). Mbi të gjitha muri duhet të jetë i
përshtatshëm për montim dhe nuk duhet të ketë pika
të dobëta. Vidhat dhe kunjat e bashkangjitura janë
të përshtatshme vetëm për beton. Te përbërja tjetër
murore të merren parasysh të dhënat e prodhuesit të
kunjave.
Shqip
27411XXX / 27415XXX
Монтаж (вижте стр. 19)
27410XXX
Монтаж (вижте стр. 19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
Монтаж (вижте стр. 18)
Контролен знак (вижте стр. 20)
Почистване
от приложената брошура.
Сервизни части (вижте стр. 20)
XXX = Oznake boja
000 = hrom
800 = hrom
820 = hrom
Размери (вижте стр. 17)
Не използвайте силикон, съдържащ
оцетна киселина!
Описание на символите
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
Рамото на разпръсквателя за главата е разработена
само, за да държи разпръсквателя за главата, то не
бива да се натоварва с други предмети!
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
• Арматурата трябва да се монтира, промие и
провери в съответствие с валидните норми.
• При монтаж на продукта от квалифицирани
специалисти да се внимава за това, закрепващата
повърхност в целия диапазон на закрепването да
бъде равна (без изпъкнали фуги или изместване
на плочки), конструкцията на стената да е
подходяща за монтаж на продукта и особено за
това, да няма слаби места. Приложените винтове
и дюбели са подходящи само за бетон. При други
стенни конструкции да се спазват данните на
производителя на дюбели.
БЪЛГАРСКИ

16
27411XXX / 27415XXX
(19)
27410XXX
(19)
27409XXX / 27412XXX / 27413XXX /
27416000 / 27417000
(18)
(20)


(20)
 = XXX
 = 000
 = 800
 = 820
(17)
 !
!



 
.  
.

•
 .

. •
. •

()

() .


.


17
27412XXX27413XXX
27409XXX
27416000
27417000
27415XXX
27411XXX
27410XXX

18
27409XXX / 27412XXX /
27413XXX / 27416000 /
27417000
1.
2.
Silikon*
1.
2.
3.
4.
1.
2.
3.
1
2 3
4 5

19
27410XXX
Silikon*
Silikon*
1.
2.
3.
4.
1.
2.
3.
1.
2.
3.
4.
27411XXX /
27415XXX
1.
2.
3.
Silikon*
1
3
1 2
4

20
98940XXX
95208000
34x2
40916000
40916000
98589XXX
98510000
28454XXX
97674000
98032000 98084000
97552000
98133000
97217000
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com 11/2012 9.09914.06
P-IX DVGW SVGW ACS WRAS ETA KIWA
27409XXX X
27410XXX X
27411XXX X
27412XXX X
27413XXX X
27415000
27416000
27417000
