Hans Grohe Raindance Unica 27874 1 Series Instruction Manual

Raindance Unica Set
27874xx1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
Technical Information
Flow rate 2.5 GPM
Données techniques
Capacité nominale 2.5 GPM
English Français
Installation Considerations
• For best results, Hansgrohe recommends that this unit
be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly before
beginning installation. Make sure that you have all
tools and supplies needed to complete the installation.
• The screws and anchors included with this set are
suitable for use in a tile or other solid surface wall.
They are not suitable for use in an acrylic or fiberglass
shower enclosure.
• If installing in an acrylic or fiberglass shower enclosure,
please contact the manufacturer of the enclosure
regarding recommended mounting locations,
reinforcement requirements, and mounting hardware.
• The wallbar is a showerhead support only. It
must not be used as a grab bar.
• This unit does not include a wall supply. It must be
used with Hansgrohe model 27458xx3 or another
approved supply that complies with ASME A112.18.1/
CSA B125.1 including ASME A112.18.3.
• This showerhead is for use with an automatically
compensating valve rated at 9.5 L/min (2.5 GPM) or
less.
• To prevent scald injury, the maximum output
temperature of the shower mixing valve must be no
higher than 120°F. In Massachusetts, the maximum
output temperature can be no higher than 112° F.
• Keep this booklet and the receipt (or other proof of
date and place of purchase) for this product in a safe
place. The receipt is required should it be necessary to
request warranty parts.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Les vis et chevilles comprises dans cet ensemble
conviennent pour une utilisation sur mur carrelé ou
autre surface solide.
• Pour une installation dans une cabine de douche en
fibre de verre ou en acrylique, contactez le fabricant
de la cabine pour connaître les pièces de fixation et
emplacements de montage recommandés.
• Cette barre murale doit être utilisée comme
support de douchette uniquement. Ne l’utilisez
pas comme barre d’appui.
• Ce produit n’est pas fourni avec un coude de
raccordement. Il doit être utilisé avec le modèle
27458xx3 d’Hansgrohe ou un autre coude approuvé
et conforme à la norme ASME A112.18.1/CSA
B125.1, incluant ASME A112.18.3.
• Cette pomme de douche est à utiliser avec des valves
de compensation automatiques ayant un débit de 9.5
L/min (2.5 GPM) ou inférieur.
• Pour empêcher des blessures par ébouillantement, la
température de sortie maximale du robinet de douche
ne doit pas excéder 120°F. Au Massachusetts, la
température de sortie maximale du robinet de douche
ne doit pas excéder 112°F.
• Conservez ce livret et le reçu (ou une autre preuve sur
laquelle figurent la date et l’endroit de l’achat) pour ce
produit dans un endroit sûr. Le reçu est requis si vous
commandez des pièces sous garantie.

3
Datos tecnicos
Caudal máximo 2.5 GPM
Español
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación debe
estar a cargo de un plomero profesional matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener las
herramientas y los insumos necesarios para completar
la instalación.
• Los tornillos y pernos de anclaje incluidos en este juego
son aptos para utilizar en azulejos u otra superficie
sólida de pared.
• En caso de instalarlo en un cerramiento de ducha de
fibra de vidrio o acrílico, contáctese con el fabricante
del cerramiento con respecto a los lugares de montaje
y los herrajes para el montaje recomendados.
• Este soporte de pared se debe usar únicamente
como soporte para ducha de mano. No lo utilice
como una agarradera.
• Esta unidad no incluye una toma de pared (coude de
raccordement/toma de agua) Debe utilizarse con el
modelo Hansgrohe 27458xx3 u otra toma aprobada
que cumpla con las normas ASME A112.18.1/CSA
B125.1, incluida la norma ASME A112.18.3.
• Este cabezal de ducha está diseñado para uso con
válvulas de compensación automáticas calificado a
9.5 L/min (2.5 GPM) o menos.
• Para evitar escaldaduras, la máxima temperatura de
salida de la válvula de la ducha no debe exceder los
120°F. En Massachusetts, la máxima temperatura de
salida de la válvula de la ducha no debe exceder los
112°F.
• Mantenga este folleto y el recibo (u otro comprobante
del lugar y fecha de compra) de este producto en
lugar seguro. El recibo se requiere en caso de ser
necesario solicitar piezas bajo garantía.

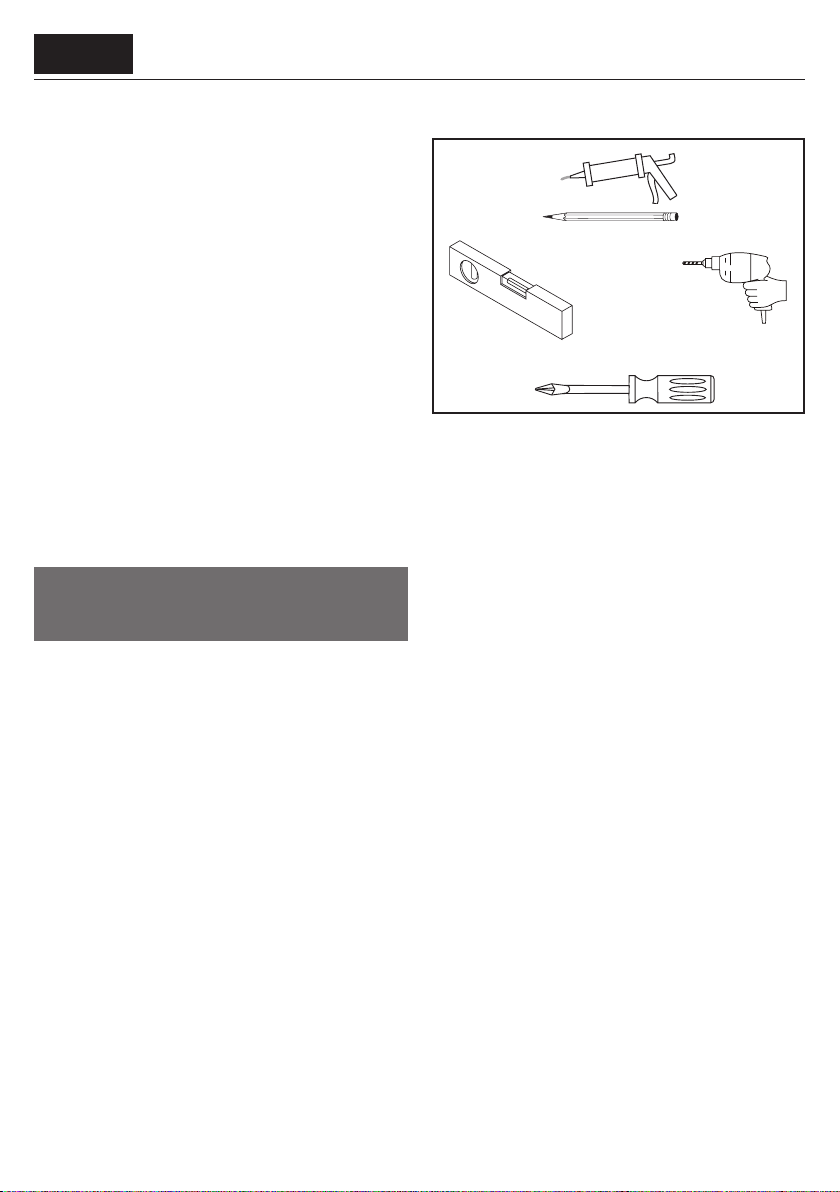

Tools Required / Outiles Utiles /
Herramientas Útiles

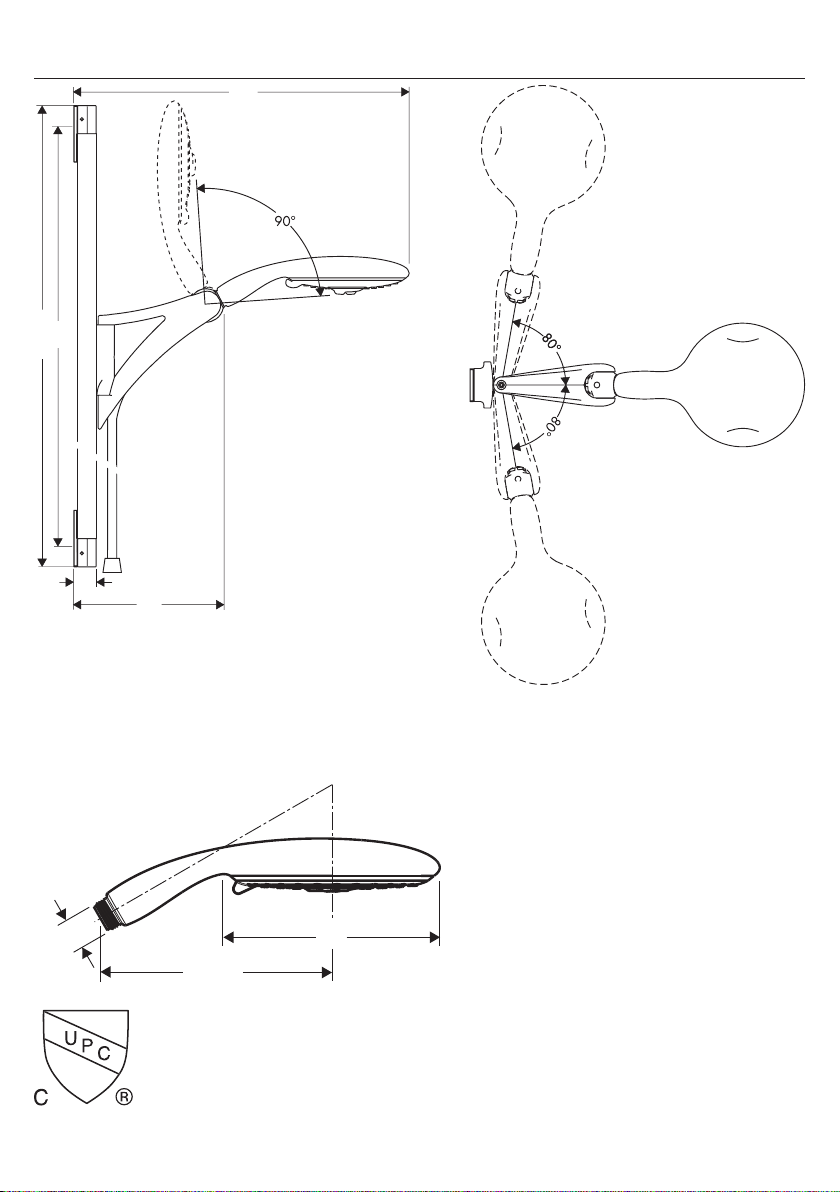

¼"/6 mm

4
16"
38⅛"
36"
1⅛"
7"
½"
60°
6"
6¼"
This unit meets or exceeds the following:
• ASME A112.18.1
• CSA B125.1
• Listed by IAPMO for use in the US
and Canada
28518xx1

English Français Español
5
Installation / Installation / Instalación

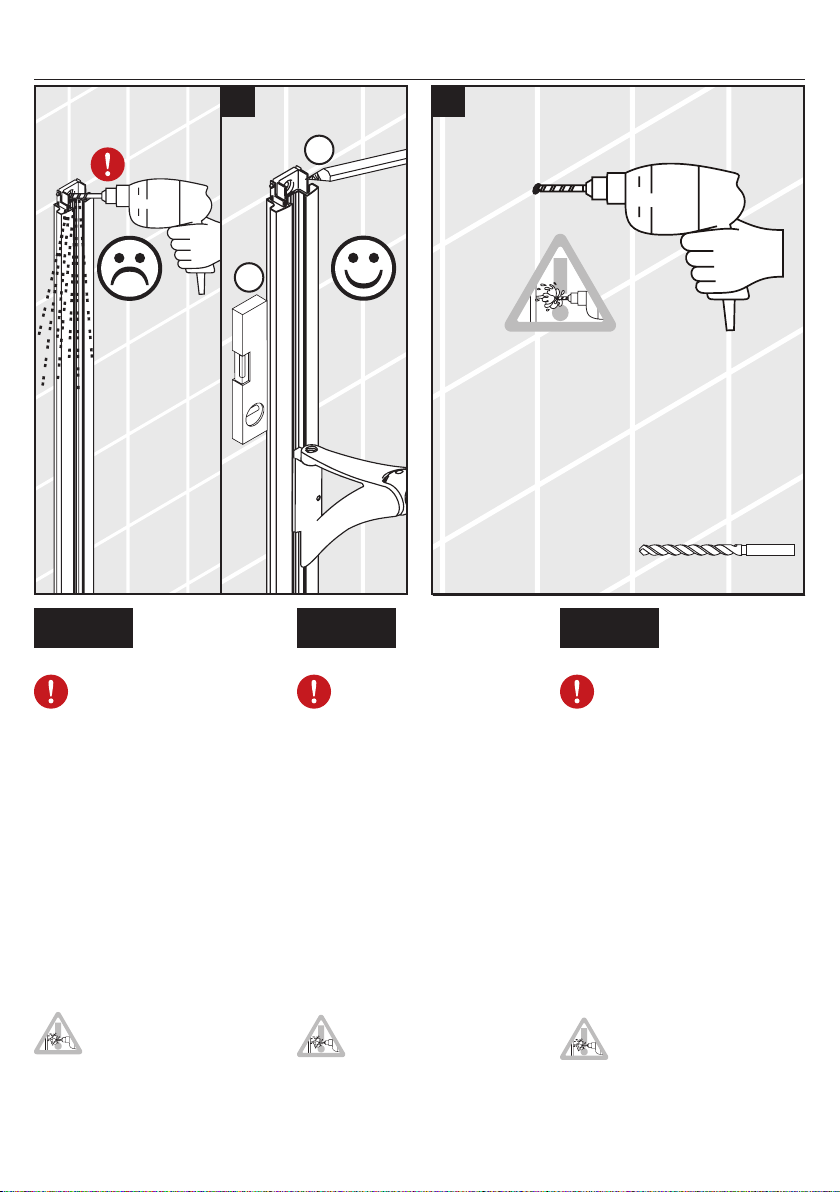

Do not drill through
the wallbar.
Position the wallbar against the
wall in the desired location.
Make sure that it is level.
Mark the positions of the screw
holes.
Drill the holes using a ¼"/6 mm
bit.
Do not drill through
any water lines.
No perfore en el
soporte de pared.
Perfore los orificios con una broca
de 6 mm.
¡No perfore las
tuberías de agua
existentes!
Coloque el soporte de pared en el
lugar deseado.
Asegúrese de que esté nivelado.
Marque las posiciones de los
orificios para tornillos.
Ne pas percez dans le
barre murale.
Percez les trous à l’aide d’une
mèche de 6 mm.
Ne percez pas dans
les conduites d’eau!
Placez la barre murale sur
l’emplacement souhaité.
Assurez-vous qu’il soit au niveau.
Marquez les positions des trous de
vissage.
1 2
1
2
¼"/6 mm

English Français Español
6
Remove the backing from the
adhesive on the spacers.
Install the spacers on the back of
the wallbar.
Install the rubber strips.
Trim if necessary.
Retirez la partie arrière des
bandes adhésives sur l’espaceur.
Installez les espaceurs.
Installez les bandes de
caoutchouc.
Coupez les bandes de caoutchouc
si c'est nécessaire.
Retire la parte posterior de las tiras
adhesivas de los separadores.
Instale los separadores.
Instale las tiras de goma.
Corte las bandas de goma si es
necesario.
3 4
1
2
3
1
2

English Français Español
7

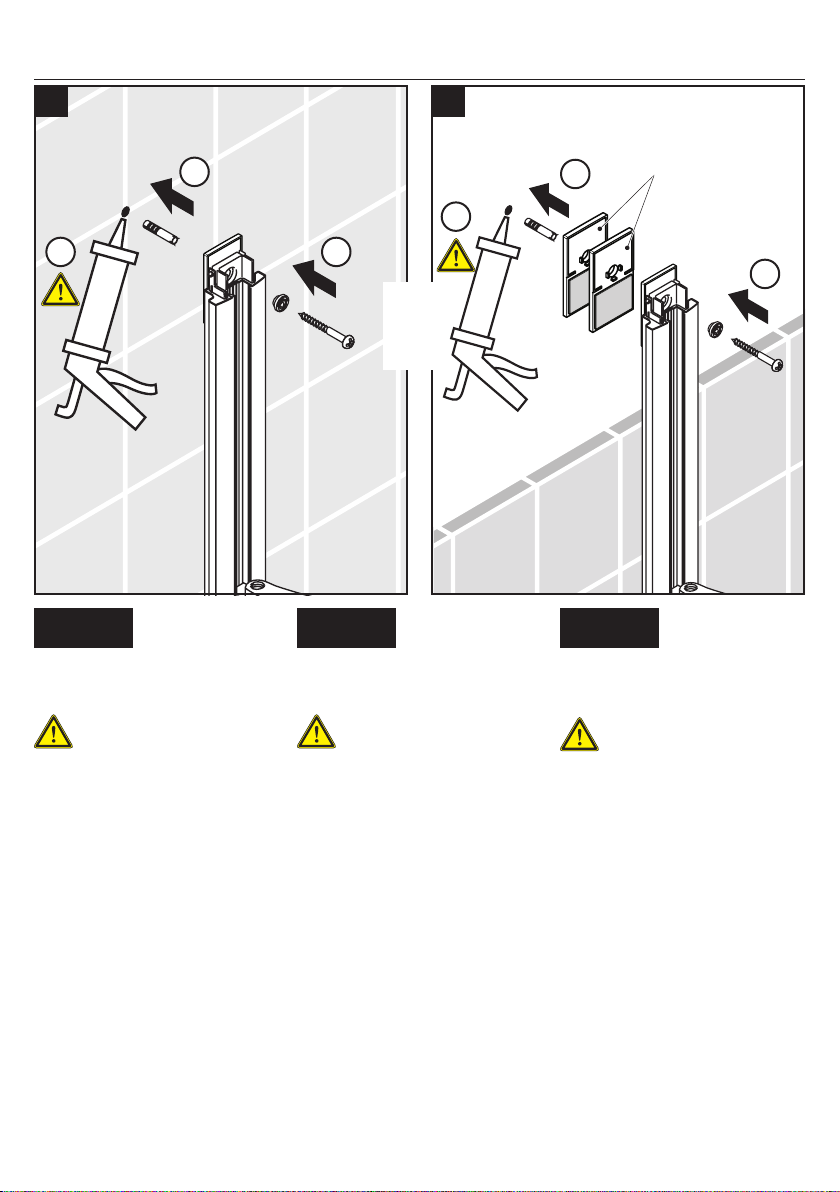

Install the anchors.
Seal the wall around
the anchors with
waterproof sealant.
Install the wallbar with the screws
and excentric sockets.
Installez les chevilles.
Scellez le mur autour
des chevilles à
l’aide d’un agent
d’étanchéité.
Installez la barre murale à l’aide
des vis et des axes excentriques.
Instale los pernos de anclaje.
Selle la pared
alrededor de los
pernos de anclaje
con un sellador
impermeable.
Instale el soporte de pared con
tornillos y mediantes excéntricas.
If the tile does not go all the way
up the wall, install tile spacer
#28697000 behind the top of
the bar.
Do not fully tighten the screws at
this point.
Si les carreaux ne couvrent pas
la surface jusqu’au plafond,
installez le disque adaptateur №
28697000.
Ne serrez pas complètement les
vis.
Si el azulejo no va hasta arriba de
la pared, instale el disco que coin-
cida con el azulejo #28697000.
No ajuste los tornillos completamente.
OR OU O
5a
1
2 3
1
2
3
OR
OU
O
28697000
5b

English Français Español
8
Make sure that the bar is level.
If it is not, adjust the excentric
sockets.
Tighten the screws.
Install the top and bottom covers.
Place the black hose washer in the
short hose end.
Connect this end to the wall supply
(not included).
Place the screen washer in the
long hose end.
Connect this end to the
handshower.
Rest the handshower in the holder.
Assurez-vous qu’il soit au niveau.
Si ce n'est pas à niveau, réglez les
axes excentriques.
Serrez les vis.
Installez les cache-vis.
Placez une rondelle en caoutchouc
noir dans l’une des extrémités du
tuyau de douchette.
Vissez le tuyau à la coude
d’alimentation (pas inclus).
Placez la deuxième rondelle en
caoutchouc noir dans l’autre ex-
trémité du tuyau.
Vissez cette extrémité du tuyau à la
douchette. Déposez la douchette
dans son support.
Asegúrese de que esté nivelado.
Si no es nivelado, ajuste el mediantes
excéntricas.
Ajuste los tornillos.
Instale las tapas de los tornillos.
Coloque una arandela de goma negra
en un extremo de la manguera de la
ducha de mano.
Enrosque la manguera al codo abas-
tecador (no incluidos).
Coloque la segunda arandela de
goma negra en el otro extremo de la
manguera.
Enrosque este extremo de la manguera
a la ducha de mano. Apoye la ducha
de mano en el soporte.
7
4
1
3
2
6

9
Replacement Parts / Pièces détachées / Repuestos
xx = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
28697000
97116xx0
97117xx0
97672000
28274xx3
96179000
97604000
97602000
94246000
98058000
97116xx0
28518xx1

10

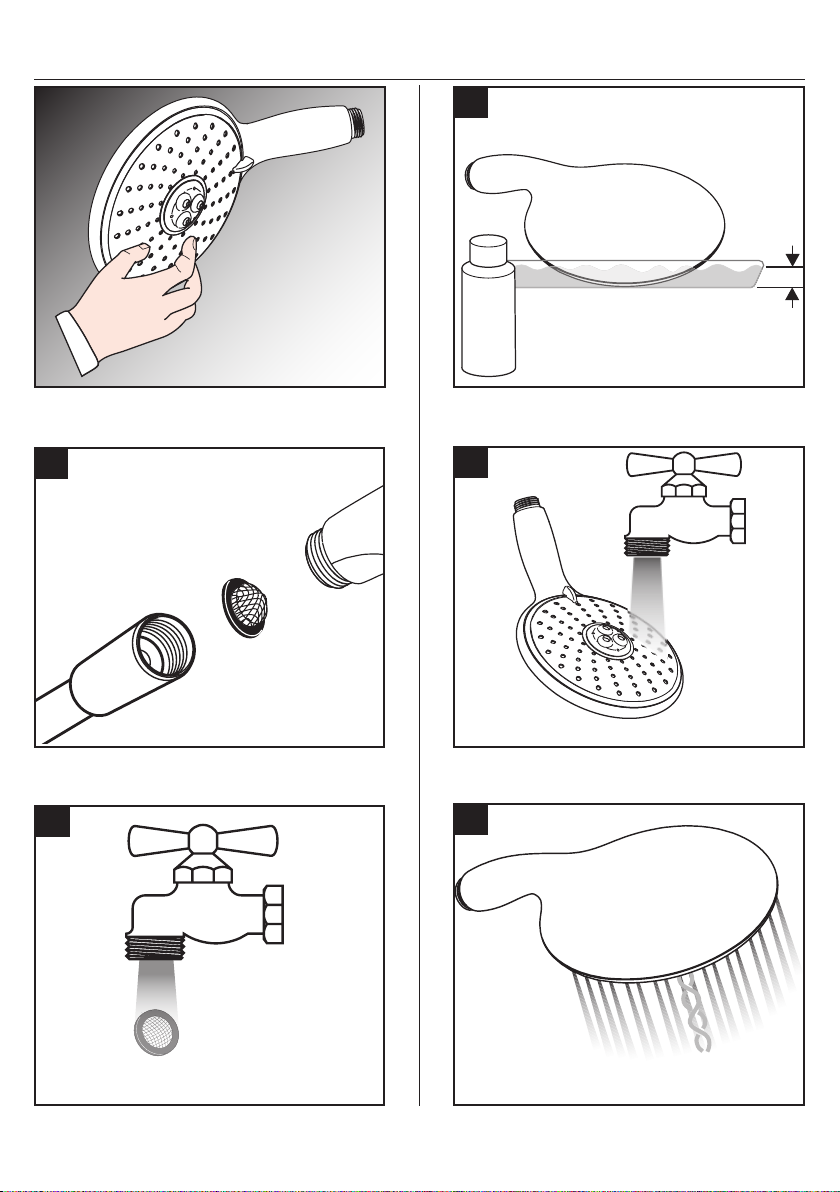

User Instructions / Instructions de service / Manejo
Rain AIR Balance AIR Whirl AIR
harder
plus dificil
más pasedo
easier
plus facile
más ligero
