EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Talis S SemiArc 2-Spray
Pull-Out
04247xx0
04921xx0
Talis S² HighArc 2-Spray
Pull-Down
14877xx1
04310xx1
Talis S² Prep 2-Spray
Pull-Down
04286xx0
Focus HighArc 2-Spray
Pull-Down
04505xx0
04920xx0
Focus Prep 2-Spray
Pull-Down
04506xx1
Talis S² HighArc 1-Spray
Pull-Down
14872xx1

2
English
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate
04310xx1, 04920xx0 1.5 GPM (5.7 L/min)
04921xx0
04505xx0, 14877xx1, 1.75 GPM (6.6 L/min)
04286xx0, 04247xx0,
14872xx1, 04506xx1
Hole size in mounting surface 1½" (38 mm)
Max. depth of mounting surface
14877xx1, 04286xx0 2⅜" (60 mm)
04310xx1, 14872xx1,
04247xx0, 04505xx0, 2¾" (70 mm)
04506xx1
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• Protection against backflow is provided by two
check valves.
• The hot and cold supply hoses included with this
faucet are for use with ⅜ stops. If your stops are
a different size, purchase adapters at your local
plumbing supply store or home center. Adapters
are not available from Hansgrohe.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale
04310xx1, 04920xx0 1.5 GPM (5.7 L/min)
04921xx0
04505xx0, 14877xx1, 1.75 GPM (6.6 L/min)
04286xx0, 04247xx0,
14872xx1, 04506xx1
Dimension du trou dans 1½ po (38 mm)
la surface de montage
Profondeur maximale de la surface de montage
14877xx1, 04286xx0 2⅜" (60 mm)
04310xx1, 14872xx1,
04247xx0, 04505xx0, 2¾" (70 mm)
04506xx1
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Deux clapets anti-retour offre une protection
contre le siphonnement à retours.
• Les tuyaux d'alimentation pour l'eau chaude et
froide inclus avec ce robinet sont pour l'usage
avec les butées d'arrêt de ⅜. Si vos butées
d'arrêt sont d'une taille différente, achetez
des adaptateurs à votre magasin d'articles de
plomberie ou centre de rénovation local.Les
adaptateurs ne sont pas disponibles auprès de
Hansgrohe.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo
04310xx1, 04920xx0 1.5 GPM (5.7 L/min)
04921xx0
04505xx0, 14877xx1, 1.75 GPM (6.6 L/min)
04286xx0, 04247xx0,
14872xx1, 04506xx1
Tamaño del orificio en la superficie 1½" (38 mm)
de montaje
Profundidad máxima de la superficie de montaje
14877xx1, 04286xx0 2⅜" (60 mm)
04310xx1, 14872xx1,
04247xx0, 04505xx0, 2¾" (70 mm)
04506xx1
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• La proteccióncontra flujo inverso se proporciona
mediante dos válvulas antirretornos.
• Las tuberías de suministro incluyeron con este
chorro son para el uso con topes de ⅜. Si
sus topes son un tamaño diferente, compra
adaptadores en su tienda de suministro de
plomería local. Los adaptadores no están
disponibles de Hansgrohe.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

5
Talis S² HighArc 1-Spray Pull-Down
14872xx1
Talis S SemiArc 2-Spray Pull-Out
04247xx0
04921xx0
Talis S² HighArc 2-Spray
Pull-Down
14877xx1
04310xx1
Talis S² Prep 2-Spray
Pull-Down
04286xx0
Ø1⅛" (28 mm)
8¾" (222 mm)
3¾"
(93 mm)
5¼" (132 mm)
Ø2"
(52 mm)
6⅜" (162 mm)
approx. 19"
(500 mm)
16⅛" (411 mm)
Ø1⅜"
(34 mm)
max 2⅜" (60 mm)
33⅝" (855 mm)
⅜
8⅞" (226 mm)
approx. 19"
(500 mm)
Ø2"
(52 mm)
7⅞" (199 mm)
15⅛" (384 mm)
max 2⅜" (60 mm)
Ø1⅛"
7⅜" (192 mm)
3¾"
(93 mm)
5¼" (132 mm)
6⅜" (162 mm)
Ø1⅜"
(34 mm)
33⅝" (855 mm)
⅜
8¼" (209 mm)
⅜
10¼" (260 mm)
Ø1⅛" (28 mm)
3¾"
(93 mm)
5¼" (132 mm)
Ø2"
(52 mm)
6⅜" (162 mm)
approx. 19"
(500 mm)
16⅛" (411 mm)
Ø1⅜"
(34 mm)
max 2⅜" (60 mm)
33⅝" (855 mm)
12⅞" (330 mm)
4⅛"
(127 mm)
3⅝"
(97 mm)
Ø1¼"
(32 mm)
Ø2"
(52 mm)
6⅜" (162 mm)
11⅜" (290 mm)
21½" (820 mm)
⅜
Ø1⅜" (34 mm)
9" (230 mm)
10" (253 mm)
max 2⅜" (60 mm)
3½" (89 mm)
5¾" (162 mm)
6¼" (177 mm)
2⅛"
(54 mm)
3⅛" (80 mm)

6

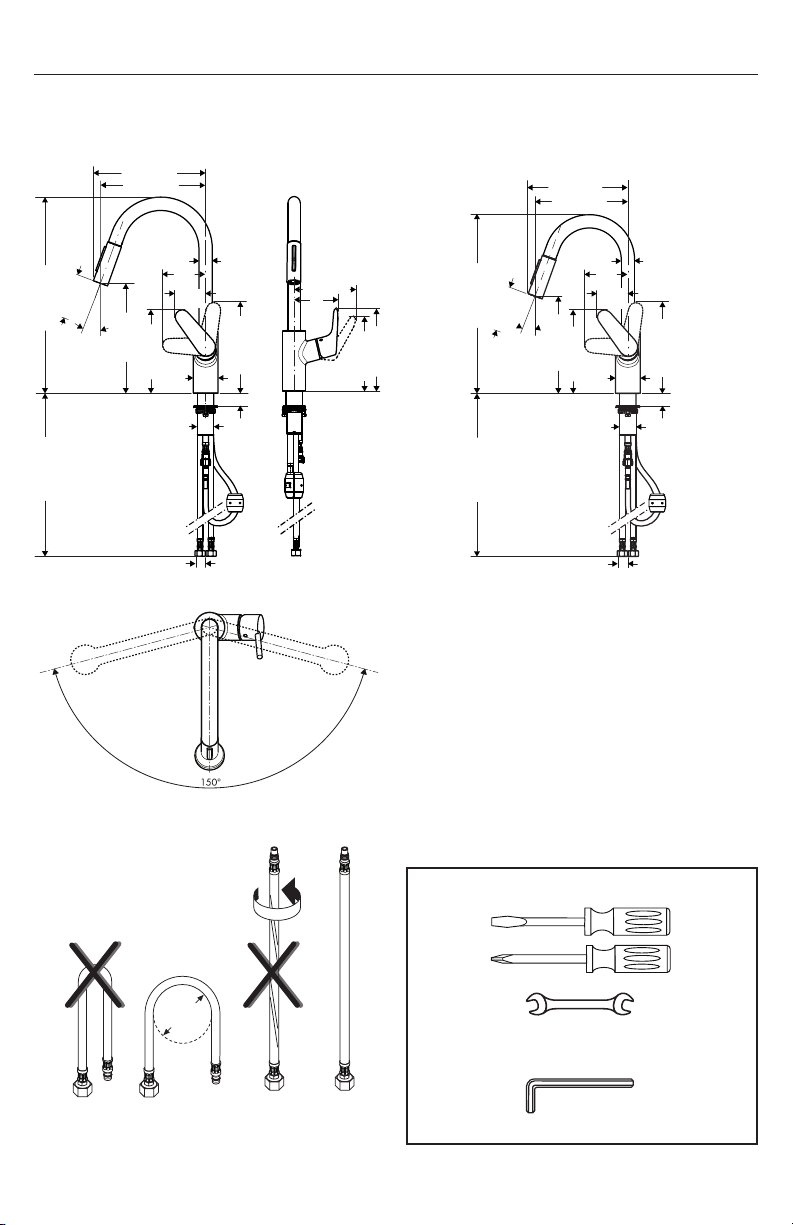

Focus HighArc 2-Spray Pull-Down
04505xx0
04920xx0
Focus Prep 2-Spray Pull-Down
04506xx1
Tools Required / Outiles Utiles /
Herramientas Útiles
7⅞" (200 mm)
7⅜" (187 mm)
8¼" (210 mm)
15⅛" (384 mm)
20°
33⅝" (854 mm)
max. 2¾" (70 mm) 7½" (191 mm)
⅜
Ø1⅜" (34 mm)
6⅞" (175 mm)
Ø2"
(52 mm)
Ø1⅛"
(28 mm)
3¾"
(96 mm)
approx.19⅝"
(500 mm)
2½"
(65 mm)
9¼" (235 mm)
16⅛" (406 mm)
32⅞" (835 mm)
max. 2¾" (70 mm) 7½" (191 mm)
⅜
Ø1⅜" (34 mm)
8⅝" (220 mm)
6⅞" (175 mm)
9" (230 mm)
Ø2"
(52 mm)
Ø1⅛" (28 mm)
3¾"
(96 mm)
approx.19⅝"
(500 mm)
20°
2½"
(65 mm)
5⅜" (136 mm)
4"
(100 mm)
6⅛" (157 mm)
6⅞" (175 mm)
2¾"
(70 mm)
9 mm
16 mm
4 mm

7
English Français Español
Place the faucet and sealing ring
on the mounting surface.
Install the friction washer, metal
washer, and mounting nut.
Placez l'anneau d'étanchéite
et le robinet sur la surface de
montage.
Installez la rondelle en fibre, la
rondelle de friction, et l'écrou de
montage.
Coloque el oro de sellado y
el grifo sobre la superficie de
montaje.
Instale la arandela de fibra, la
arandela de fricción y la tuerca
de fijación.
Installation / Installation / Instalación
Tighten the mounting nut.
Tighten the screws.
Serrez l'écrou de montage et les
vis de serrage.
Apriete la tuerca de fijación y
los tornillos.
12
max. 2¾"
max. 2⅜"
04286xx0, 04247xx0,
04921xx0 04310xx0,
14872xx1, 14877xx1
04505xx0, 04506xx1,
04920xx0

8
English Français Español

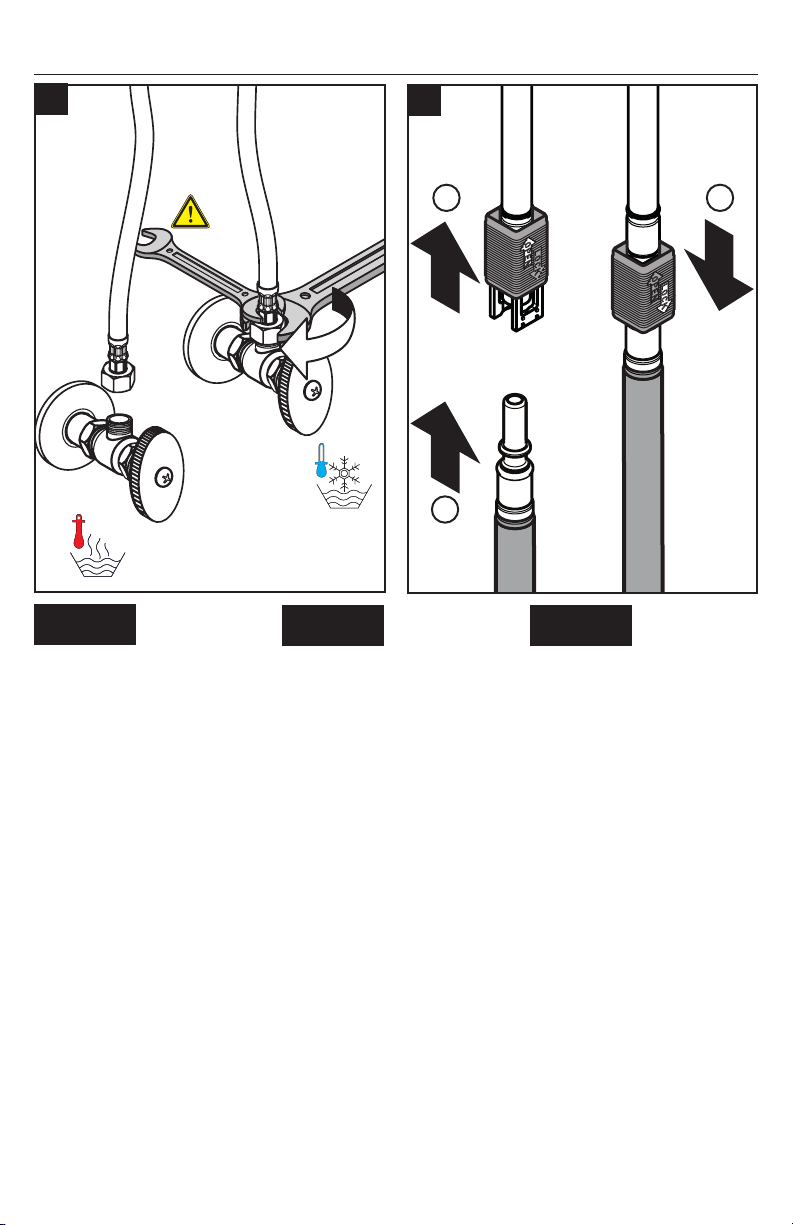

Connect the hot and cold sup-
ply hoses to the stops. Use two
wrenches.
Do not allow the sup-
ply hoses to twist.
Connectez les tuyaux d'arrivée
d'eau chaude et d'eau froide
aux tuyau d'alimentation.
Servez-vous de deux clés, tel
qu'illustre dans le schema.
Serrez fermement a l'aide des
clés.
Assurez-vous que les
tuyaux n'sentortillent
pas.
Conecte las mangueras de sumi-
nistro de agua caliente y fría a
las alimentaciones de la red.
Use dos llaves, como se illustra
en el diagrama.
No permita que nin-
guna de los mangueras
se retuerza.
Connect the handspray hose to
the connection hose.
Raccordez le tuyau de la
douchette au tuyau d'arrivée de
la douchette.
Conecte la manguera de rocia-
dor de mano a la manguera de
suministro.
9 mm
16 mm
4
3
1
2
3

9
English Français Español

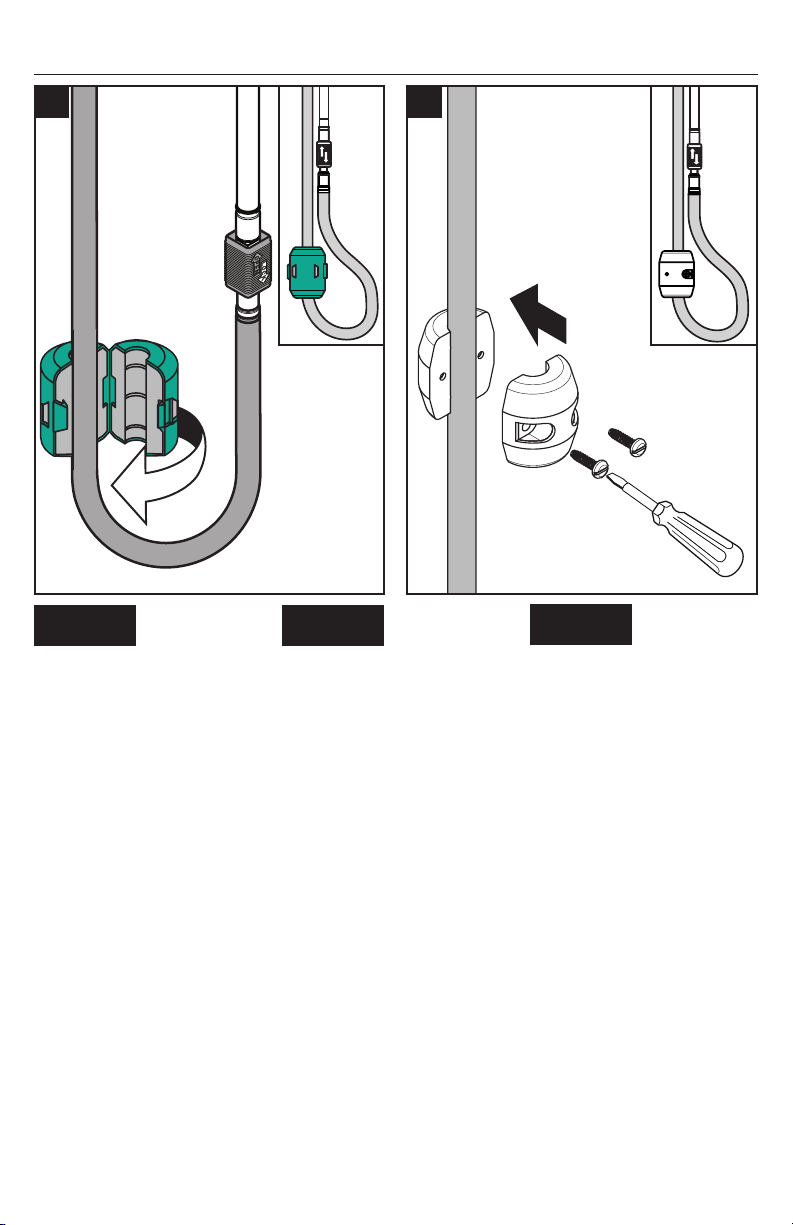

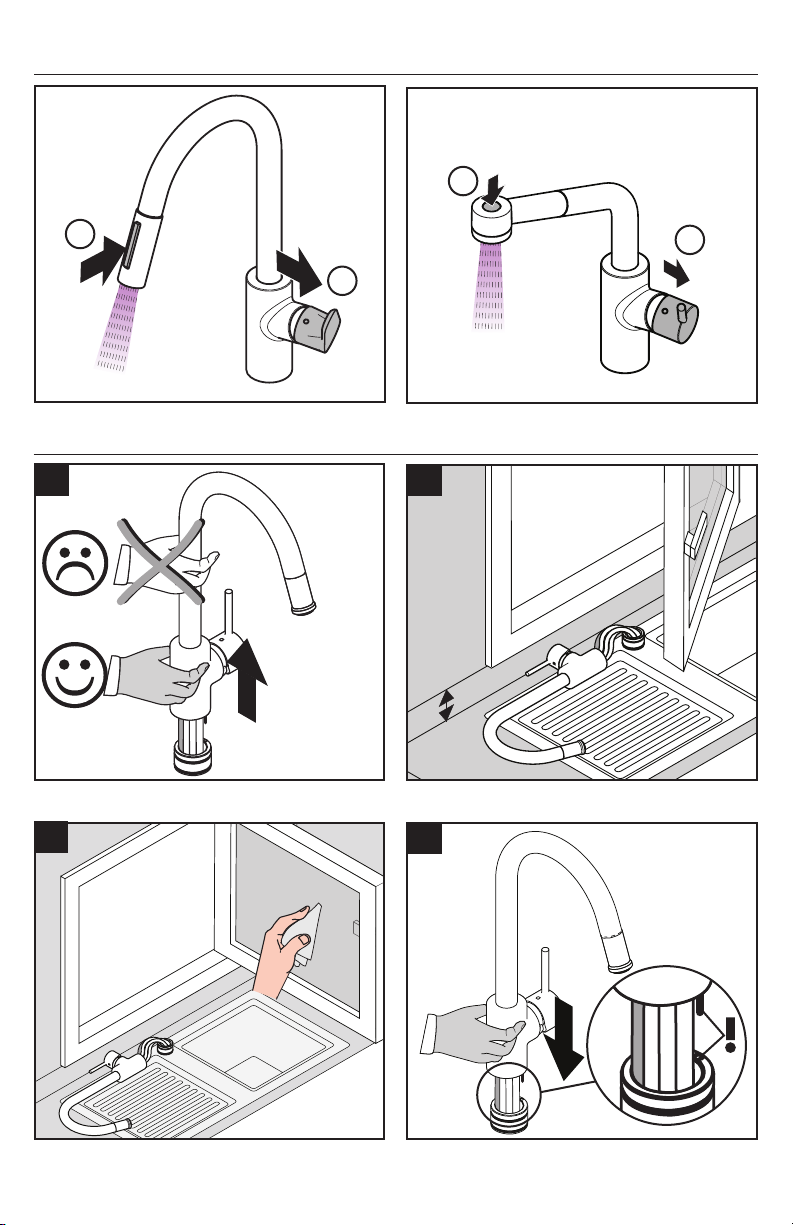

Install the hose weight on the
handshower side of the hose,
near the loop.
Test the handspray hose. If it
does not retract smoothly, reposi-
tion the weight.
Installez le contrepoids sur le
tuyau.
Tirez sur la douchette. Elle
devrait coulisser facilement et se
rétracter sans à-coups. Modifiez
la position du contrepoids au
besoin.
Instale el contrapeso.
Tire del rociador de mano. Debe
moverse con facilidad y retraerse
suavemente. Reposicione el con-
trapeso según sea necesario.
5a 5b

10
English Français Español

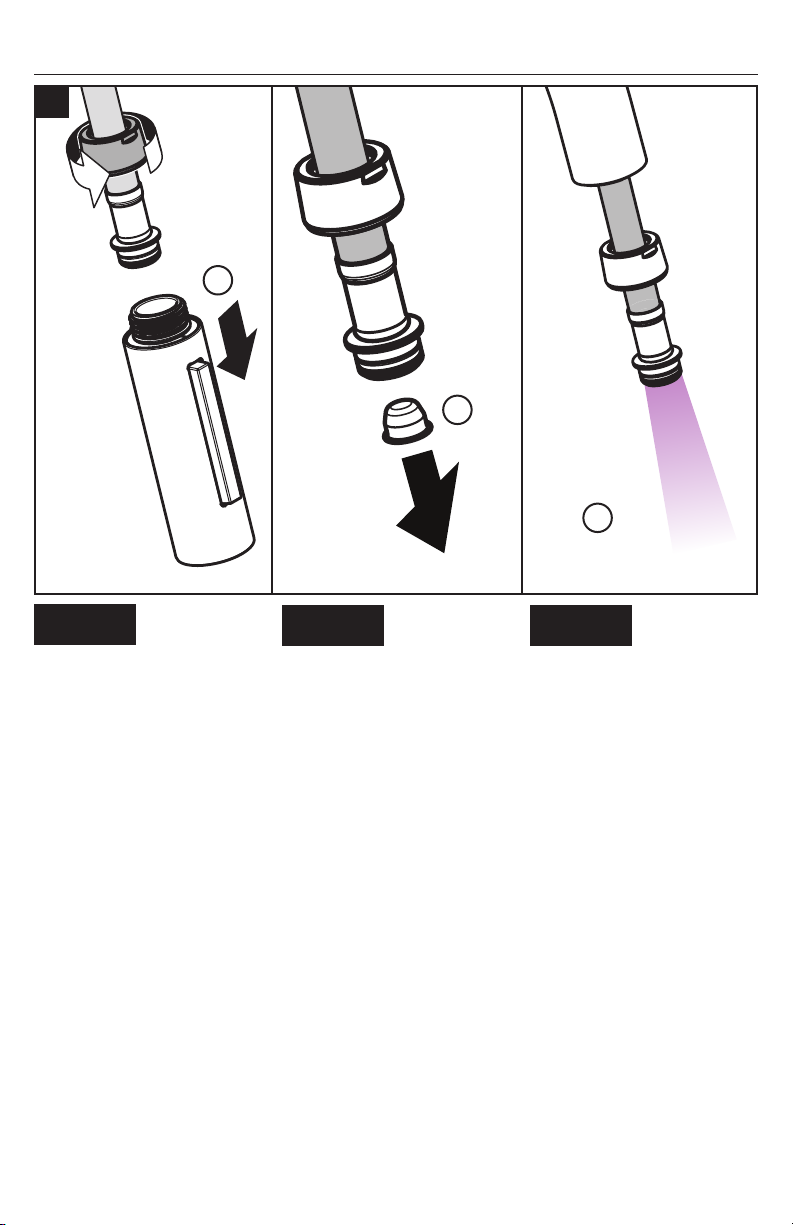

Remove the sprayhead.
Remove the hose filter.
Flush the faucet for at least two
minutes.
Retirez la douchette.
Retirez le filtre.
Rincez le robinet pour un mini-
mum de deux minutes.
Retire la ducha.
Retire el filtro.
Enjuague el grifo durante un
mínimo de dos minutos.
6
> 2 min
1
2
3

11
English Français Español

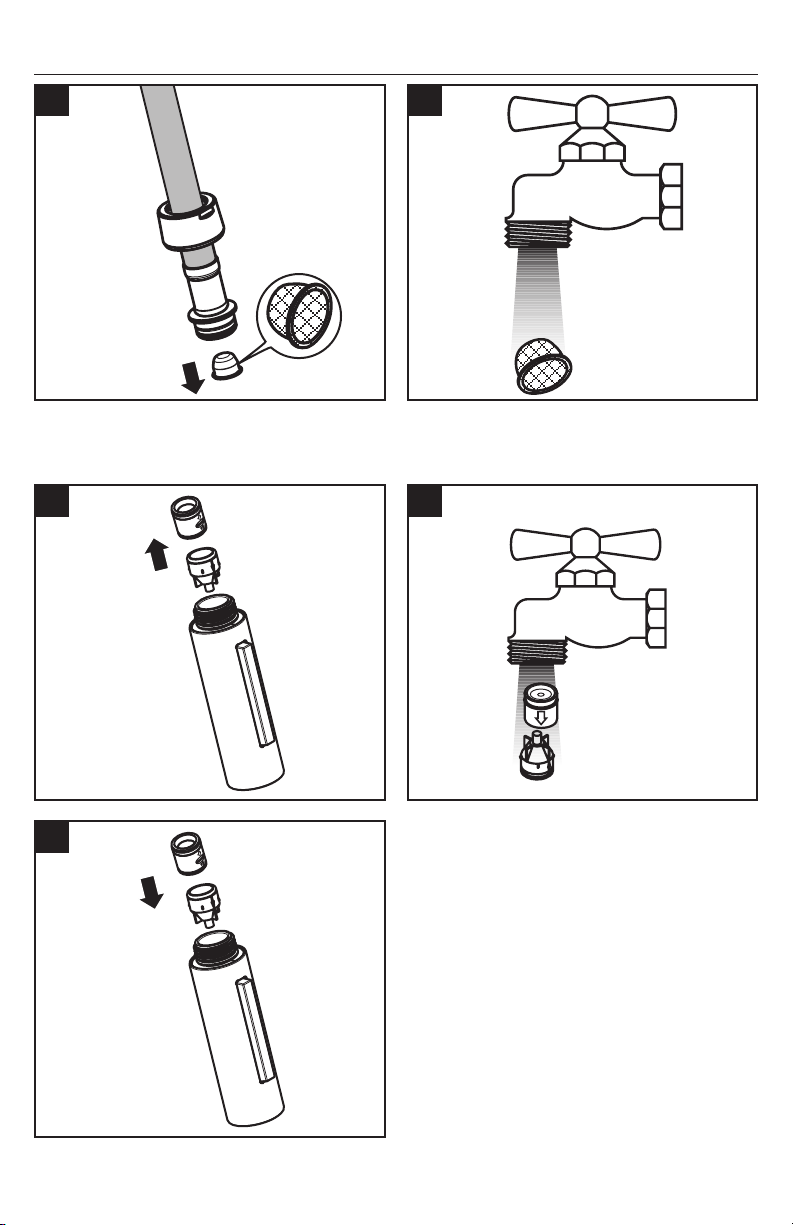

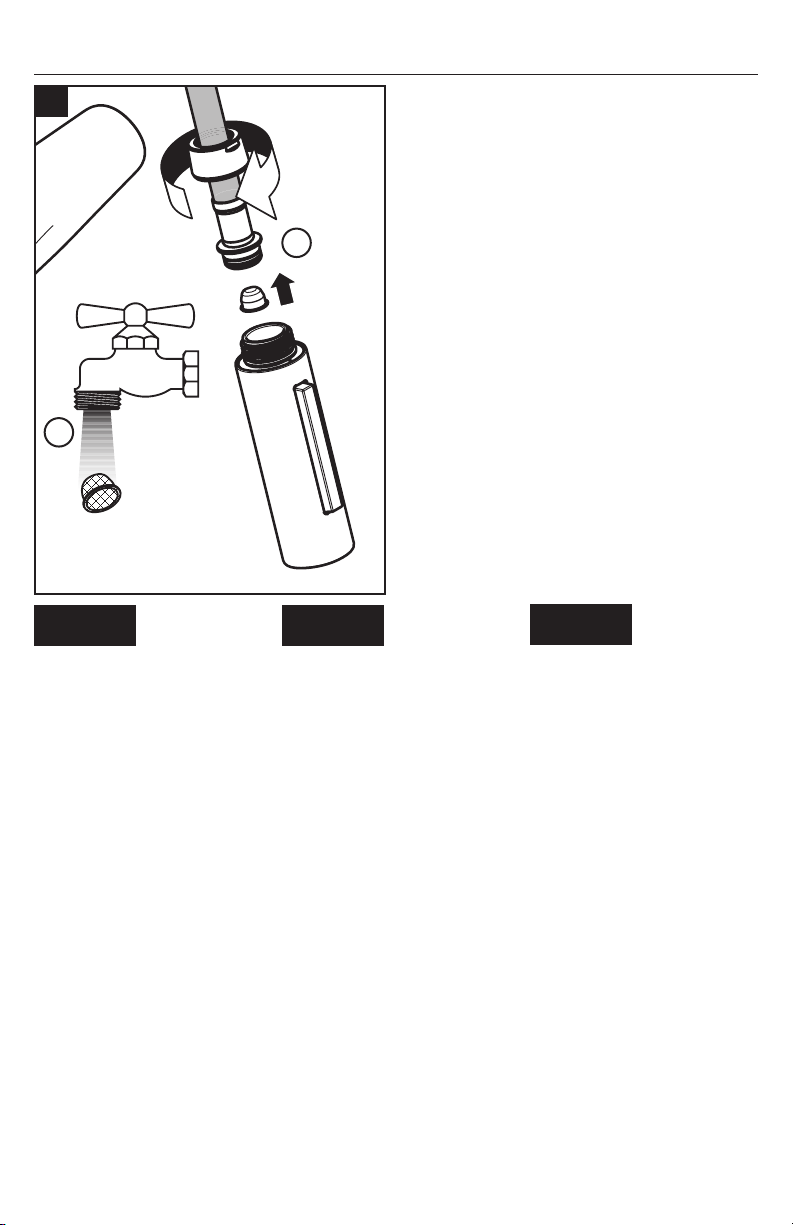

Flush the hose filter.
Reinstall the hose filter and
sprayhead.
Rincez le filtre.
Installez le filtre et la douchette.
Enjuague el filtro.
Instale el filtro y la ducha.
8
1
2

12

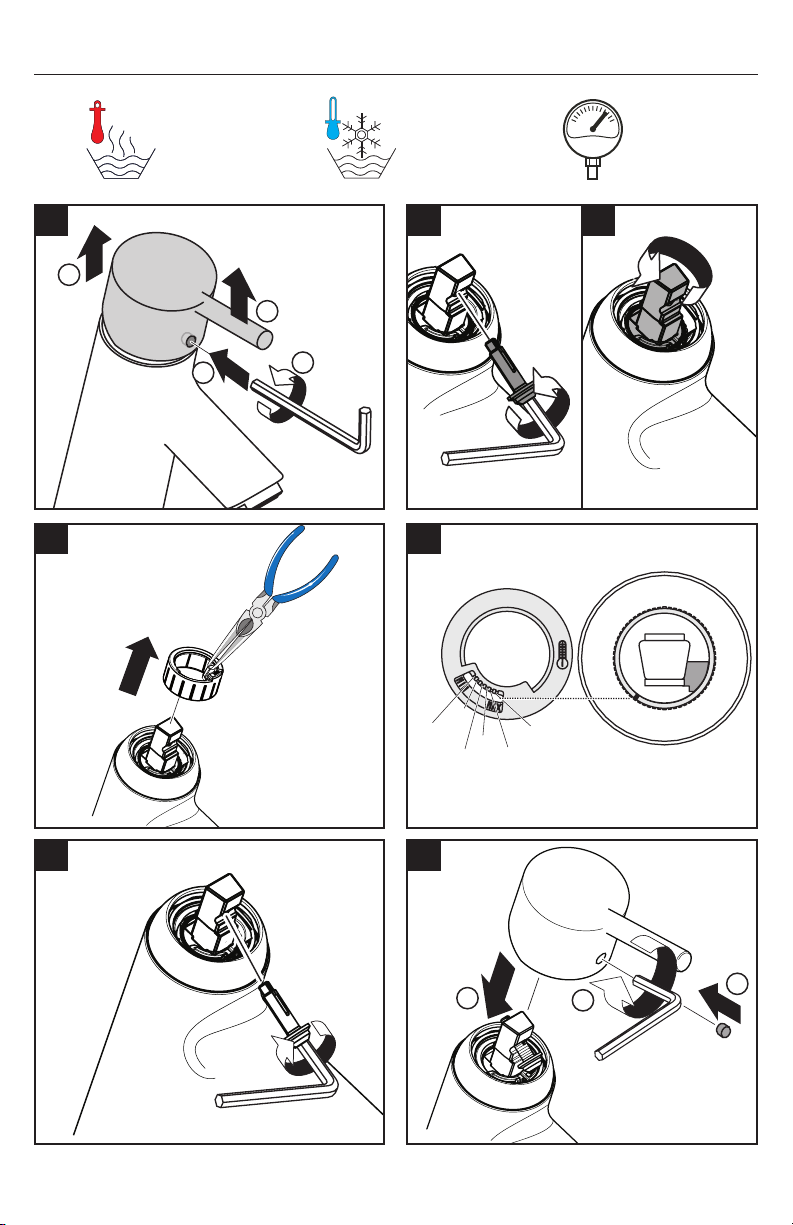

Set hot water limiter / Positionner le limiteur de température / Ajustar tope
6 x
4 mm
1
23
4
4 mm
95ºF
36ºC
100ºF
38ºC
108ºF
43ºC
122ºF
50ºC 131ºF
55ºC
140ºF
60ºC
17 x
4 mm
4 mm
3.7 ft-lb
5 Nm
12
3
140 °F
60° C
50 °F
10° C
44 PSI
0.3 Mpa
1 2 3
4 5
6 7

13

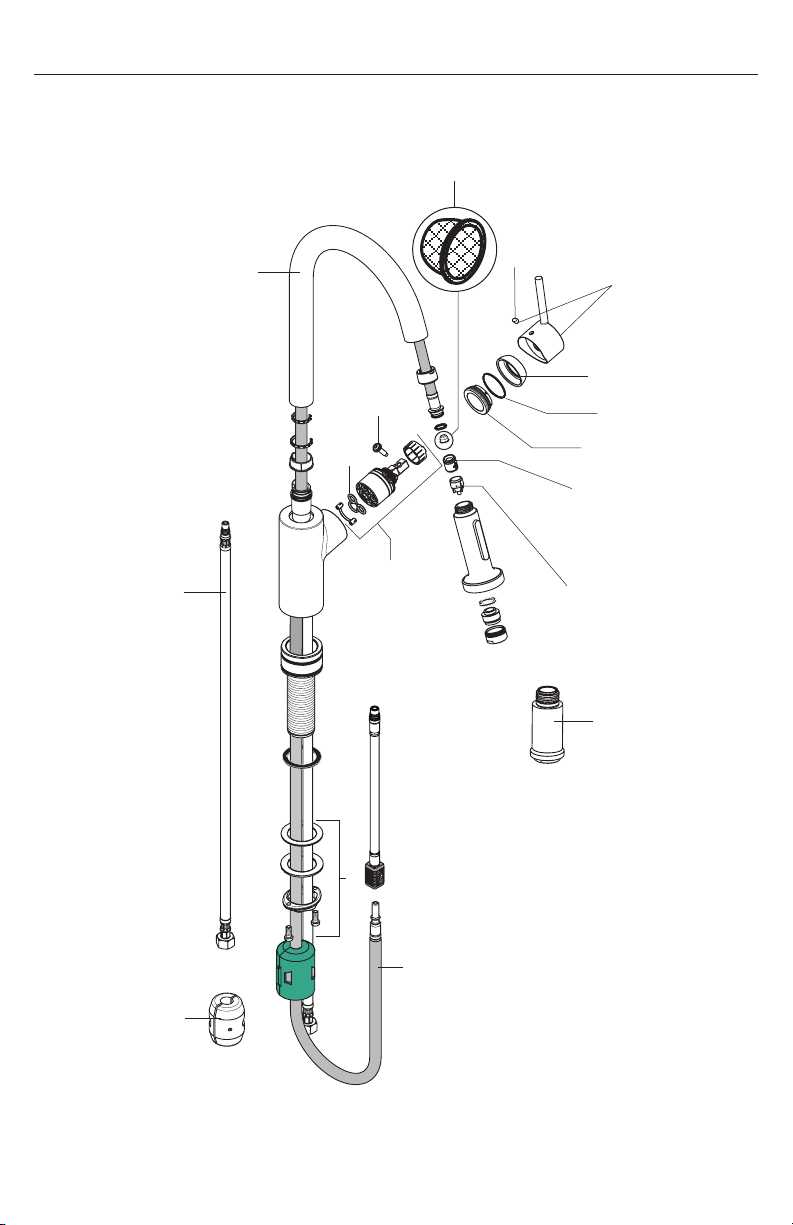

Replacement Parts / Pièces détachées / Repuestos
Talis S² HighArc 2-Spray Pull-Down
14877xx1
04310xx1
Talis S² Prep 2-Spray Pull-Down
04286xx0
Talis S² HighArc 1-Spray Pull-Down
14872xx1
xx = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
95049000
88624000
37x2
95560xx0
97209000
95140000
95562xx0
(14877/14872
/ 04310)
95498xx0
92730000
98551000
04310xx1
only
96338000
97735000
96316001
95376000 (04310xx1)
93218000 (14877xx1,
14872xx1, 04310xx0,
04286xx0)
97350000
88659xx0
95008000

14
Replacement Parts / Pièces détachées / Repuestos
Focus HighArc 2-Spray Pull-Down
04505xx0, 04920xx0
Focus Prep 2-Spray Pull-Down
04506xx1
xx = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
95498xx0
92730000
95008000
95140000
98193000
(32x2)
98127000
(11x2)
97209000
98460xx0
96338000
95049000 88624000
95562xx0
(04505xx0)
96316001
97735000
98231000
(18x1.5)
95910000
98140000
(20x1)
97350000
93218000 - 04505xx0, 04506xx0
95376000 - 04920xx0

15

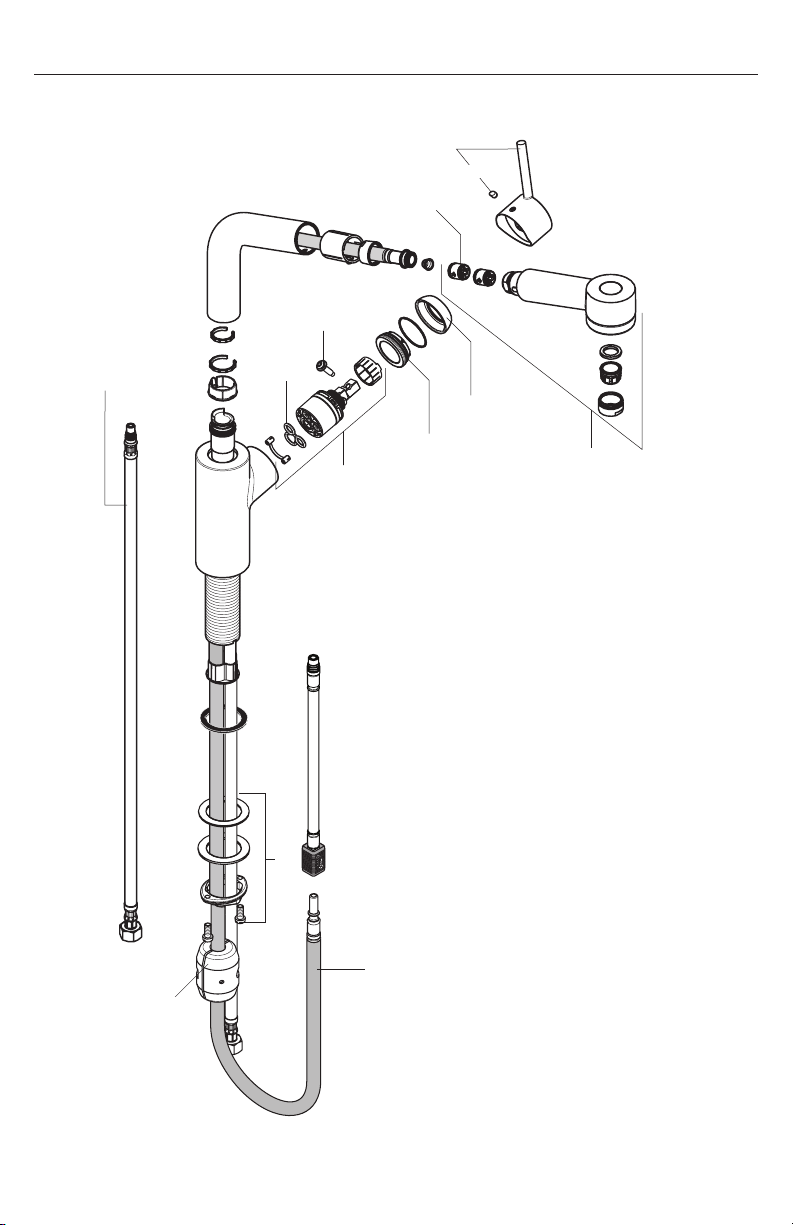

Replacement Parts / Pièces détachées / Repuestos
Talis S SemiArc 2-Spray Pull-Out
04247xx0, 04921xx0
xx = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
92730000
97209000 97999xx1
96468xx0
95140000
95008000
95560xx0
93218000 - 04297xx0
95376000 - 04921xx0
95049000
88624000
98551000
96338000
96316001

16
User Instructions / Instructions de service / Manejo
14877xx1, 04310xx1, 04286xx0
on
ouvert
abierto
off
fermé
cerrar
cold
froid
frío
hot
chaud
caliente

17
14877xx1 only / seulement / solamente
min. 2¾" / 70 mm
04505xx0 /
04506xx1/
04920xx0
04247xx0
04921xx0
1
1
2
2
12
34

18
Cleaning / Nettoyage / Limpieza
Check valve maintenance / Entretien de les clapets anti-retour/ Mantenimiento de las
válvulas antirretornos
1
1
2
2
3

19
Conseil de nettoyage pour les produits Hansgrohe
Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent
de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin
d’éviter d’endommager le produit, il est nécessaire d’en prendre soin.
Pour de meilleurs résultats :
• Empêchez l’accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque
c’est nécessaire.
• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
• N’utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
´Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de
l’acide acétique.
´Les poudres de nettoyage, les tampons ou les brosses abrasives.
´Les nettoyeurs à vapeur.
´Les produits de nettoyage « sans rinçage ».
• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
• Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les
ouvertures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation,
pulvérisez le nettoyant sur un chiffon ou une éponge douce.
• Après le nettoyage rincer abondamment à l’eau clair pour éliminer intégralement les restes de détergent.
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the
needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take
proper care of it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when
needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
´Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
´Abrasive cleaning powders, pads, or brushes.
´Steam cleaners.
´“No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage.
When using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after
cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any
overspray from the Hansgrohe product.
• Do not store any cleaning agents under your Hansgrohe product, such as in a vanity unit, as the fumes may
damage the product.
• Damage to the product caused by improper care or the use of improper cleaning agents is
not covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.

20
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos
para satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones
hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para obtener mejores resultados:
• Evite la acumulación de restos de jabón o sarro limpiando el producto Hansgrohe cuando sea necesario.
• Seleccione un agente de limpieza diseñado específicamente para el tipo de producto.
• No use estos tipos de limpiadores, ya que causarán daño a su producto Hansgrohe:
´Agentes limpiadores que contengan ácido clorhídrico, fórmico, acético o lejía.
´Polvos, paños o cepillos de limpieza abrasivos.
´Limpiadores a vapor
´Agentes de limpieza “sin enjuague”.
• Siempre siga las instrucciones provistas por el fabricante del agente de limpieza.
• No mezcle los agentes de limpieza, a menos que esté indicado por el fabricante.
• No rocíe limpiadores directamente sobre el producto, ya que podrían caer gotas sobre las aberturas y
espacios y causar daños. Cuando use limpiadores en spray, rocíe el limpiador sobre un paño suave o
esponja.
• Siempre enjuague su producto Hansgrohe con agua limpia y séquelo y lústrelo con un paño suave después
de la limpieza.
Importante
• Los residuos de productos de aseo como jabon liquido, champus, gel de ducha, tintes de pelo, perfumes,
lociones de afeitado y esmalte de unas pueden danar tambien los materiales. Enjuague el producto con agua
limpia después de cada uso.
• Los residuos de limpiadores para lavatorios, bañeras o azulejos pueden causar daño a los grifos y accesorios.
Enjuague inmediatamente cualquier derrame que haya sobre el producto de Hansgrohe.
• Tampoco pueden generarse depositos de productos de limpieza o quimicos debajo de los productos, p. ej. En
un armario de lavabo. De lo contrario, los vapores generados pueden danar los productos.
• Los daños que resulten de un cuidado inadecuado o uso de agentes de limpieza
inadecuados no están cubiertos por la garantía.
• Si se daña un componente del producto, reemplácelo, ya que existe riesgo de lesión.
Important
• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour
cheveux, parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec
de l’eau propre après chaque utilisation.
• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les
raccords de tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un
meuble sous lavabo, car les vapeurs qui s’en degagent risquent d’abimer les produits.
• Les dommages au produit causés par un mauvais entretien ou par l’utilisation de produits
de nettoyage inadéquats ne sont pas couverts par la garantie.
• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de
blessure.
