Hans Grohe Raindance C 284281 Series Installation guide

Raindance C
28428XX1
28427XX1
28421XX1
Installation Instructions / Warranty

2
28427XX1
28428XX1
28471XX1
Installation Considerations
For best results, Hansgrohe recommends that
this unit be installed by a licensed, profes-
sional plumber.
Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
To prevent scald injury, the maximum output
temperature of the shower valve should be
•
•
•
no higher than 120°F. In Massachusetts, the
maximum output temperature of the shower
valve can be no higher than 112°F.
Keep this booklet and the receipt (or other
proof of date and place of purchase) for
this product in a safe place. The receipt is
required should it be necessary to request
warranty parts.
•
Flow rate (per spray
mode)
Capacité nominale Caudal máximo 2.5 gpm
9.4 liters/min
Technical Information / Données techniques / Datos técnicos

3
À prendre en considération pour l’installation
Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un
plombier professionnel licencié.
Veuillez lire attentivement ces instructions
avant de procéder à l’installation. Assurez-
vous de disposer de tous les outils et du
matériel nécessaires pour l’installation.
Pour empêcher des blessures par ébouil-
lantement, la température de sortie maximale
•
•
•
du robinet de douche ne doit pas excéder
120°F. Au Massachusetts, la température de
sortie maximale du robinet de douche ne doit
pas excéder 112°F.
Conservez ce livret et le reçu (ou une autre
preuve sur laquelle gurent la date et l’endroit
de l’achat) pour ce produit dans un endroit
sûr. Le reçu est requis si vous commandez des
pièces sous garantie.
•
Consideraciones para la instalación
Para obtener mejores resultados, Hansgrohe
recomienda que la instalación de esta unidad
esté a cargo de un plomero profesional
matriculado.
Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesa-
rios para completar la instalación.
•
•
Para evitar escaldaduras, la máxima tempera-
tura de salida de la válvula de la ducha no
debe exceder los 120°F. En Massachusetts,
la máxima temperatura de salida de la vál-
vula de la ducha no debe exceder los 112°F.
Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
•
•

4
Installation / Installation / Instalación
Tighten the safety screw using a 2 mm Allen
wrench.
Installez la pomme de douche sur le bras de
douche.
Serrez la vis de sûreté à l’aide d’une clé
hexagonale de 2 mm.
Instale la ducha de mano en el brazo de ducha.
Apriete el tornillo de seguridad con una llave
Allen de 2 mm.
Install the showerhead on the showerarm.
2 mm

5
Cleaning / Nettoyage / Limpiar

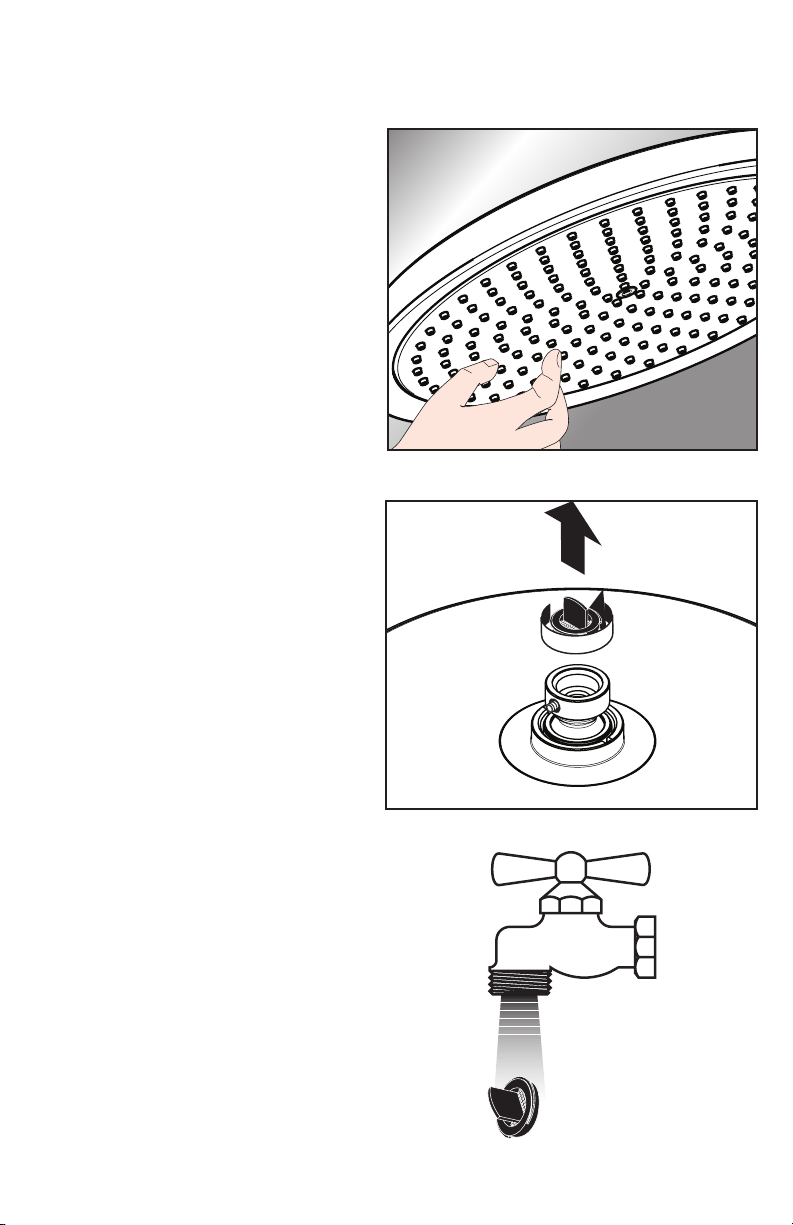

If the ow of water diminishes over time,
remove the lter gasket.
Flush the lter gasket with water.
Replace the gasket.
Si les canaux de jet deviennent entartrés,
frottez-les avec les doigts ou à l’aide d’une
éponge pour en déloger les dépôts.
Si le débit d’eau diminue avec le temps,
retirez le tamis.
Rincez-le à l’eau claire et remettez-le en place.
Si el caudal de agua disminuye con el tiempo,
retire el ltre.
Lave el ltre con agua limpia.
Instale el ltro.
Elimine los depósitos calcicados de los cana-
les de rociado frotándolos con los dedos o una
esponja.
Remove scale deposits in the spray channels
by rubbing across the channels using a nger
or a sponge. QUICK
CLEAN

6
Rinse the showerhead with clear water.
Rincez la douchette à l’eau claire.
Enjuague la ducha de mano con agua limpia.
To remove scale deposits, soak the spray face in
a commercial scale remover, such as Lime-Away
or CLR.
Follow the label instructions on the remover.
Si la face des jets s’entartre, faites-la tremper
dans un détartrant commercial, tel que Lime-
Away ou CLR.
Suivez les instructions gurant sur l’étiquette du
produit.
Elimine los depósitos calcicados de la super-
cie de rociado remojándola en un desincrustan-
te comercial como Lime-Away o CLR.
Siga las instrucciones de la etiqueta del
producto.

7

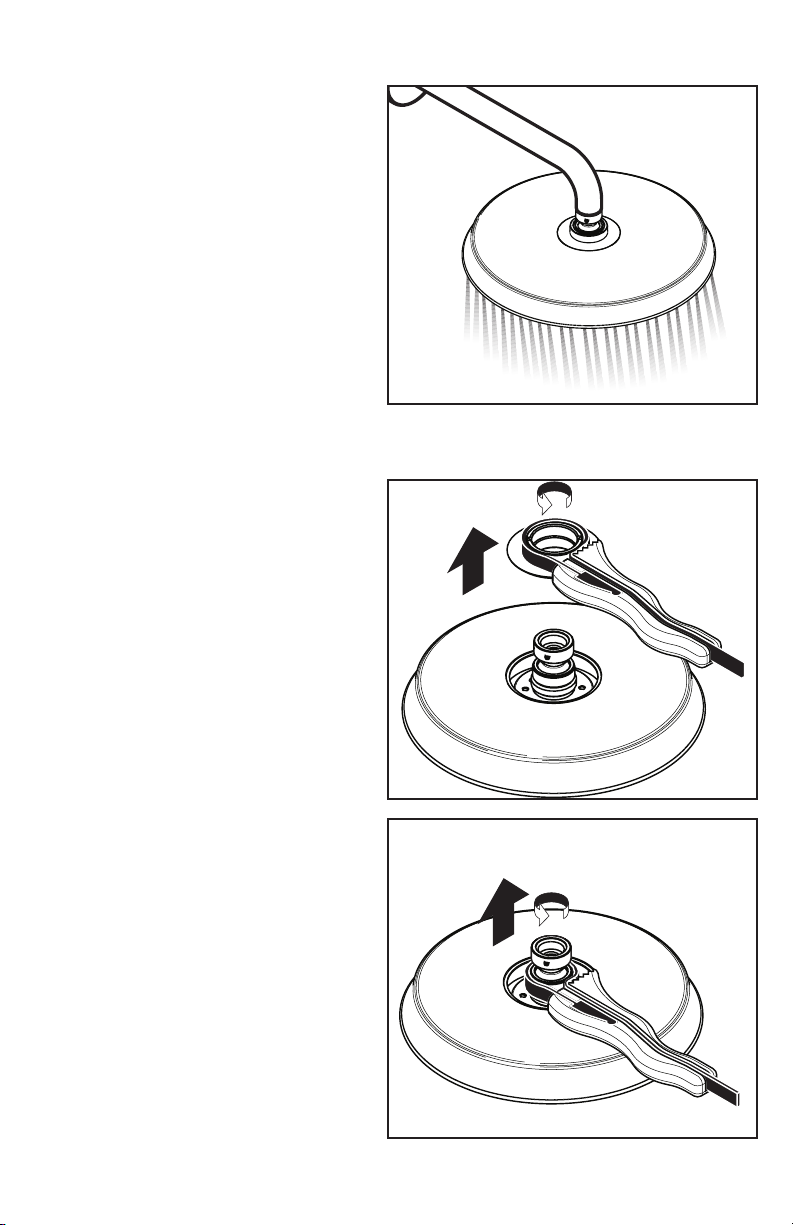

Install the showerhead.
Flush the showerhead with clear water for at
least one minute.
Clean the air injector / Nettoyage de l’injecteur d’air / Limpieza
del inyector de aire
Remove the ball joint.
Installez la douchette et faites-la fonctionner
pendant au moins une minute.
Enlevez le couvercle à l’aide d’une clé à
sangle.
Retirez le joint sphérique.
Retire la tapa con una llave de correa.
Retire la articulación de rótula.
Instale la ducha de mano y lávela durante un
minuto como mínimo.
Remove the cover using a strap wrench.

8

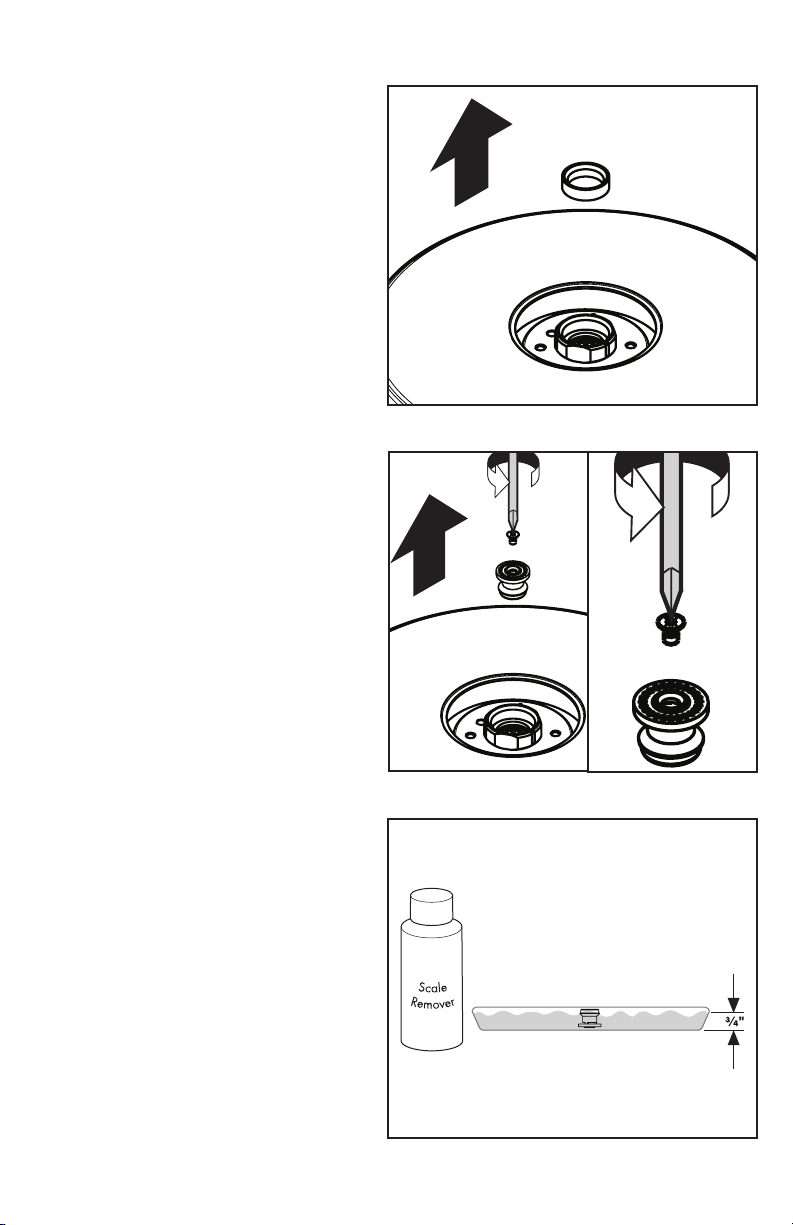

Soak the air injector in a commercial scale
remover, such as Lime-Away or CLR.
Faites-le tremper dans un détartrant commer-
cial, tel que Lime-Away ou CLR.
Sumerja el inyector de aire en un desincrustan-
te comercial, como Lime-Away o CLR.
Remove the air injector screw using a philips
screwdriver.
Remove the air injector.
Retirez la vis de l’injecteur d’air à l’aide d’un
tournevis Philips.
Retirez l’injecteur d’air.
Retire el tornillo del inyector de aire con un
destornillador Phillips.
Retire el inyector de aire
Remove the seal.
Enlevez le joint étanche.
Retire el sello.

9

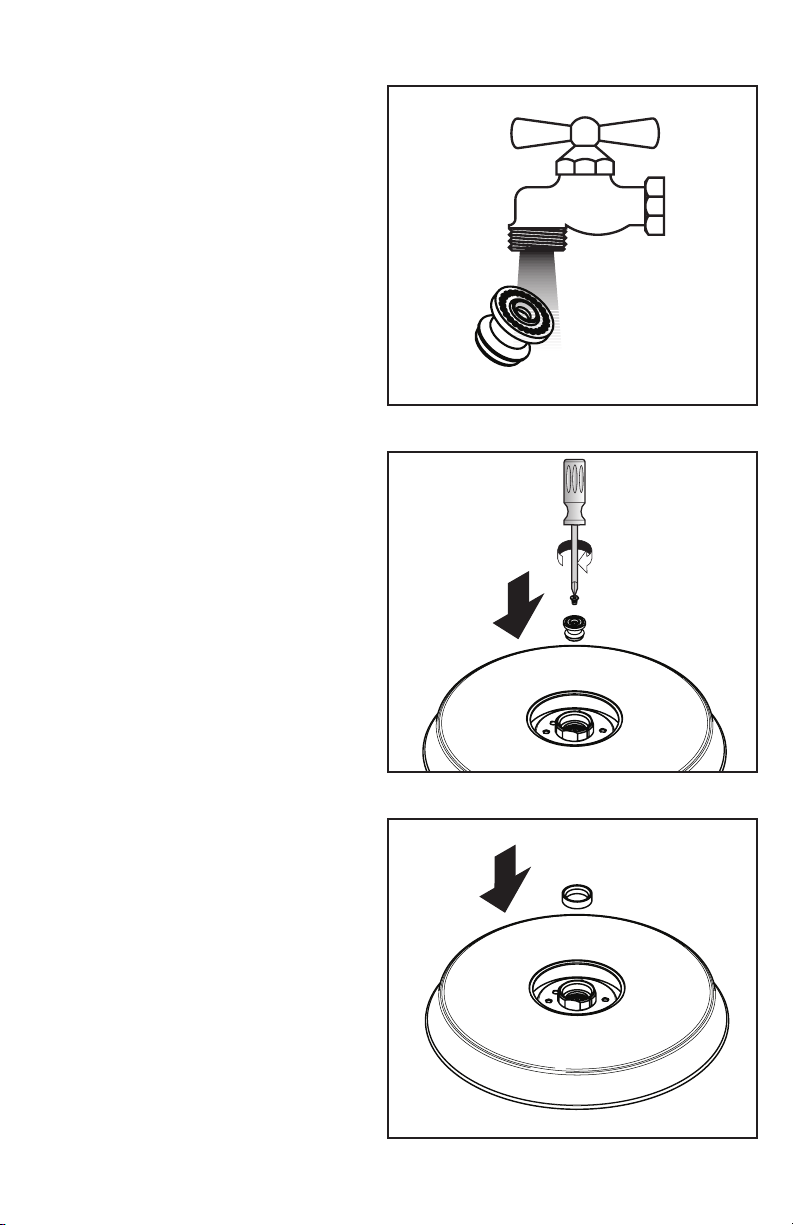

Rinse the air injector with clear water.
Install the air injector and screw.
Install the seal.
Rincez-le à l’eau claire.
Installez l’injecteur d’air et la vis.
Installez le joint étanche.
Enjuague el inyector de aire con agua
limpia.
Instale el inyector de aire y el tornillo.
Instale el sello.
.75 Nm

10
Install the cover.
Installez le couvercle.
Instale la tapa.
Install the ball joint. Tighten the ball joint using
a strap wrench.
Installez le joint sphérique. Serrez le joint
sphérique à l’aide d’une clé à sangle.
Instale la articulación de rótula. Apriete la
articulación de rótula con una llave de correa.
16.5 Nm
8 Nm

11
Cleaning Recommendation for Hansgrohe Products
Modern lavatory faucets, kitchen faucets, and showers consist of very dierent materials to comply with the needs of the market with
regard to design and functionality. To avoid damage and returns, it is necessary to consider certain criteria when cleaning.
Cleaning Materials for Faucets and Showers
Acids are a necessary ingredient of cleaning materials for removing lime, however please pay attention to the following points when
cleaning faucets and showers:
Only use cleaning materials which are explicitly intended for this type of application.
Never use cleaning materials which contain hydrochloric, formic, phosphoric, or acetic acid, as they cause considerable
damage.
Never mix one cleaning material with another.
Never use cleaning materials or appliances with an abrasive eect, such as unsuitable cleaning powders, sponge pads, or micro
ber cloths.
Cleaning Instructions for Faucets and Showers
Please follow the cleaning material manufacturer’s instructions. In addition, pay attention to the following points:
Clean the faucets and showers as and when required
Use the amount of cleaning product and the amount of time recommended by the manufacturer. Do not leave the cleaner on the
xture longer than necessary.
Regular cleaning can prevent calcication.
When using spray cleaners, spray rst onto a soft cloth or sponge. Never spray directly onto the faucet as droplets can enter
openings and gaps and cause damage.
After cleaning, rinse thoroughly with clean water to remove any cleaner residue.
Important
Residues of liquid soaps, shampoos, and shower foams can also cause damage, so rinse with clean water after using.
Please note: if the surface is already damaged, the eect of cleaning materials will cause further damage.
Components with damaged surfaces must be replaced or injury could result.
Damage caused by improper treatment is not covered under the warranty.
•
•
•
•
•
•
•
•
•
Recommandations pour le nettoyage des produits Hansgrohe
Les robinetteries modernes de lavabo, de cuisine et de douche utilisent des matériaux très diérents pour répondre aux besoins du
marché en termes de conception et de fonctionnalité. Certaines règles de base doivent être respectées lors du nettoyage de ces
produits an d’éviter de les endommager ou d’avoir à les retourner.
Produits de nettoyage pour robinetteries et douches
Les acides sont une partie intégrante nécessaire de tous les produits de détartrage; il faut cependant prendre les précautions suivantes
lors du nettoyage des robinets et des douches :
N’utilisez que des produits/articles de nettoyage conçus spéciquement pour les articles de robinetterie et de douche.
N’utilisez jamais de produits/articles de nettoyage contenant de l’acide chlorhydrique, formique, phosphorique ou acétique car
ils pourraient causer des dommages considérables.
Ne mélangez jamais deux produits de nettoyage.
N’utilisez jamais de produits/articles de nettoyage de nature abrasive tels que poudres de nettoyage, tampons-éponge ou
chions microbre non appropriés.
Instructions de nettoyage pour robinetteries et douches
Veuillez suivre les instructions du fabricant de produits/articles de nettoyage. De plus, tenez compte des conseils suivants :
•
•
•
•

12
Nettoyez vos produits de robinetterie et de douche aussi souvent que nécessaire.
Utilisez la quantité de produit nettoyant et respectez la durée recommandée par le fabricant. Ne laissez pas le produit sur les
articles de robinetterie plus longtemps que nécessaire.
Un nettoyage régulier peut prévenir la formation de dépôts calcaires.
Si vous utilisez des nettoyants en vaporisateur, vaporisez d’abord sur une éponge ou un chion. Ne vaporisez jamais directe-
ment sur un robinet : des gouttelettes pourraient s’inltrer dans les ouvertures et les interstices et endommager celui-ci.
Après le nettoyage, rincez abondamment avec de l’eau propre pour éliminer tout résidu de produit nettoyant.
Important
Les résidus de savon liquide, de shampoing et de mousse pour la douche peuvent également endommager la robinetterie; rincez
donc avec de l’eau propre après utilisation de ces produits.
Veuillez noter : si la surface est déjà endommagée, les produits de nettoyage l’endommageront encore plus.
Les composants dont la surface est endommagée devraient être remplacés sous peine d’entraîner des
blessures.
Les dommages dus à un mauvais traitement ne sont pas couverts par la garantie.
•
•
•
•
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para satisfacer
las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños reclamaciones hay que tener en cuenta ciertos
aspectos tanto en el uso como en su limpieza posterior.
Para elucidado de las griferías y las duchas en principio hay que seguir lo siguiente:
Usar sólo detergentes previstos especícamente para este campo de aplicación.
No aplicar detergentes que contengan hipoclorito sódico, ácido clorhídrico, fórmico o acético porque pueden causar daños
importantes.
Detergentes que contienen ácido fosfórico tampoco pueden ser aplicados ilimitadamente.
Por regla general no se deben mezclar detergentes.
Tampoco se deben utilizar utensilios abrasivos, como son polvos abrasivos, esponjas o paños de microbra.
Si tienen que seguir siempre las instrucciones de uso de los fabricantes de los detergentes.
La limpieza tiene que ser realizada según la dosicación y el tiempo de actuación, en función del objeto y ajustada a las
necesidades especícas del mismo.
Gracias a una limpieza periódica se pueden evitar las incrustaciones de cal.
No conviene rociar el detergente en ningún caso sobre la grifería sino sobre los textiles y ejecutar la limpieza así porque el
líquido puede entra en aperturas o hendiduras de la grifería y causar daños.
Después de la limpieza hay que aclarar con suciente agua para eliminar completamente el resto de detergente.
La utilización de limpiadores a vapor no está permitida, las altas temperaturas pueden dañar los productos.
Indicaciones importantes
Los residuos de productos de aseo como jabón líquido, champús y gel de ducha pueden dañar también los materiales.
Por lo que también se deberá prestar atención a lo siguiente: aclarar con abundante agua después del uso.
Con materiales ya dañados la acción de detergentes incrementará el desgaste de estos.
Los componentes con supercies dañadas deberán cambiarse, en otro caso se corre el peligro de lesionarse.
Los daños que resulten de un uso inadecuado no están incluidos en nuestra garantía.
•
•
•
•
•
•
•
•
•
•
•

13
Limited Lifetime Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”). This warranty is
limited to Hansgrohe products which are purchased by a consumer in the United States after March 1, 1996, and installed in either
the United States or Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original consumer purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
This warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in material or
workmanship as follows: Hansgrohe will repair at no charge for parts only or, at its option, replace any product or part of the product
that proves defective because of improper workmanship and/or material, under normal installation, use, service and maintenance. If
Hansgrohe is unable to provide a replacement and repair is not practical or cannot be timely made, Hansgrohe may elect to refund
the purchase price in exchange for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty as stated in the following two sentences. If
you are a consumer who purchased the product for use primarily for personal, family, or household purposes, this warranty extends
for as long as you own the product and the home in which the product is originally installed. If you purchased the product for use
primarily for any other purpose, including, without limitation, a commercial purpose, this warranty extends only (i) for 1 year, with
respect to Hansgrohe and Commercial products, and (ii) for 5 years, with respect to AXOR products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper maintenance,
misuse, abuse, negligence, accident or alteration, or (2) the use of abrasive or caustic cleaning agents or “no-rinse” cleaning
products, or the use of the product in any manner contrary to the product instructions. (3) Conditions in the home such as exces-
sive water pressure or corrosion.
C. Labor or other expenses for the disconnection, deinstallation, or return of the product for warranty service, or for installation or
reinstallation of the product (including but not limited to proper packaging and shipping costs), or for installation or reinstallation
of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe Inc.
1492 Bluegrass Lakes Parkway
Alpharetta GA 30004
Toll-free [phone].
In requesting warranty service, you will need to provide
1. The sales receipt or other evidence of the date and place of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to Hansgrohe Inc. 1492
Bluegrass Lakes Parkway, Alpharetta, Georgia 30004, Attention: Technical Service, if required by Hansgrohe.
When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid.
EXCLUSIONS AND LIMITATIONS
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS PROVIDED UNDER THIS
WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER. HANSGROHE NEITHER ASSUMES NOR AUTHORIZES ANY
PERSON TO CREATE FOR IT ANY OBLIGATION OR LIABILITY IN CONNECTION WITH THIS PRODUCT.
HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR ANY PERSON FOR ANY INCIDENTAL, SPECIAL, OR
CONSEQUENTIAL DAMAGES, ARISING OUT OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY (INCLUDING
MERCHANTABILITY).

14
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may
not apply to you. This warranty gives you specic legal rights, and you may have other rights which vary from State to State. You may
be required by law to give us a reasonable opportunity to correct or cure any failure to comply before you can bring any action in
court against us under the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect. Prior to
installing, always carefully study the enclosed instructions on the proper installation and the care and maintenance of the product. If
you have questions at any time about the use, installation, or performance of your Hansgrohe product, or this warranty, please call or
write to us or call us toll-free at 800 334 0455.

15

Hansgrohe, Inc. •1490 Bluegrass Lakes Parkway •Alpharetta, GA 30004
Tel. [phone] •Fax [phone]
www.hansgrohe-usa.com
US - Installation Instructions •Part No. 90463721 •Revised 08/2009
