Hans Grohe Focus 31940000 Manual

ИНСТРУКЦИЯ
Hansgrohe Focus E2 31940000

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
TR Kullanım kılavuzu / Montaj kılavuzu 19
RO Manual de utilizare / Instrucţiuni de montare 20
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 21
SL Navodilo za uporabo / Navodila za montažo 22
ET Kasutusjuhend / Paigaldusjuhend 23
LV Lietošanas pamācība / Montāžas instrukcija 24
SR Uputstvo za upotrebu / Uputstvo za montažu 25
NO Bruksanvisning / Montasjeveiledning 26
BG Инструкция за употреба /
Ръководство за монтаж 27
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 28
AR / 29
HU Használati útmutató / Szerelési útmutató 30
JP 取扱説明書/施工説明書 32
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6

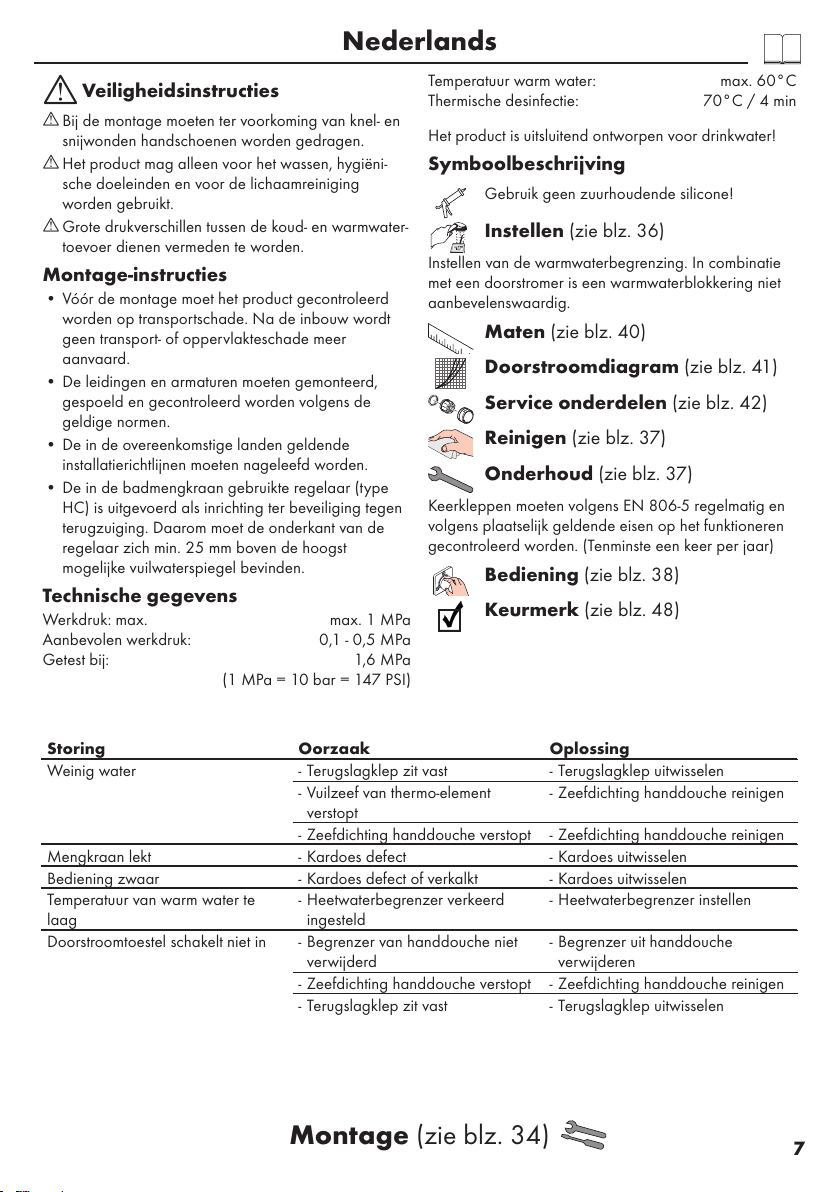

Nederlands 7
Dansk 8
Português 9
Polski 10

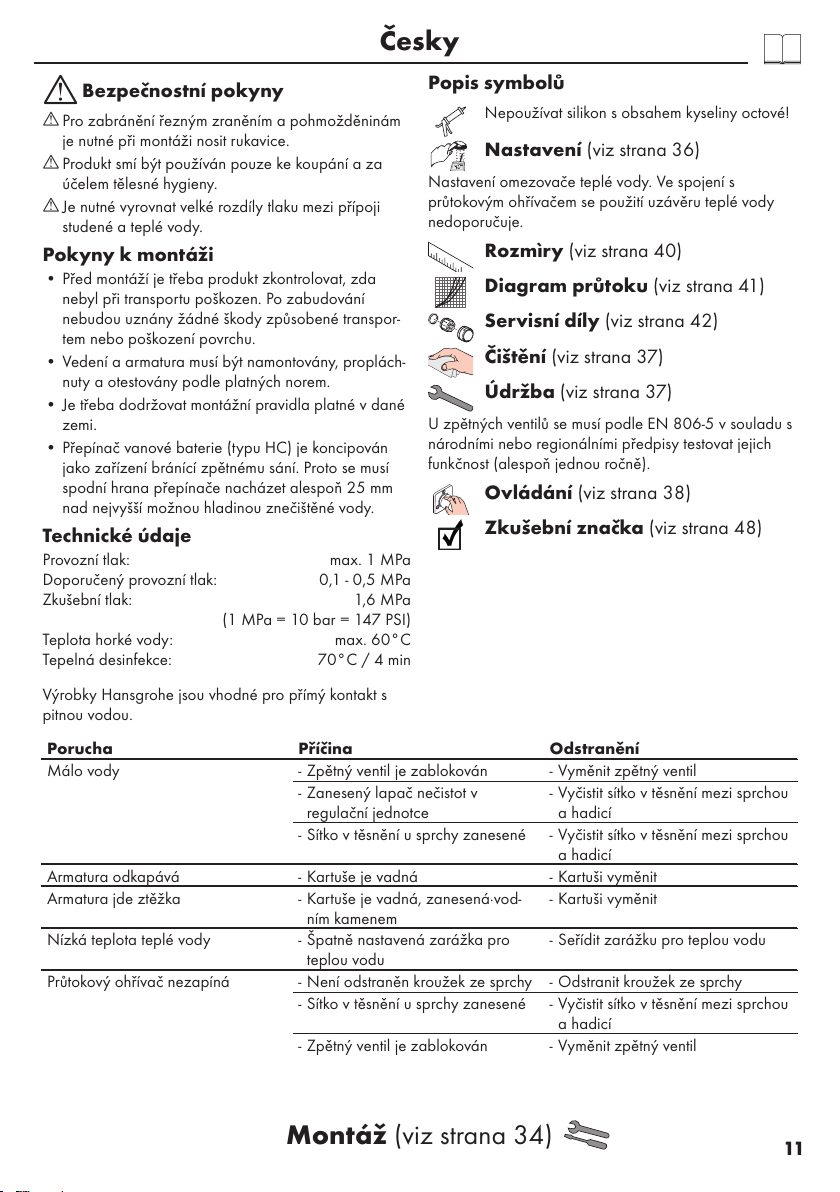

Česky 11
Slovensky 12

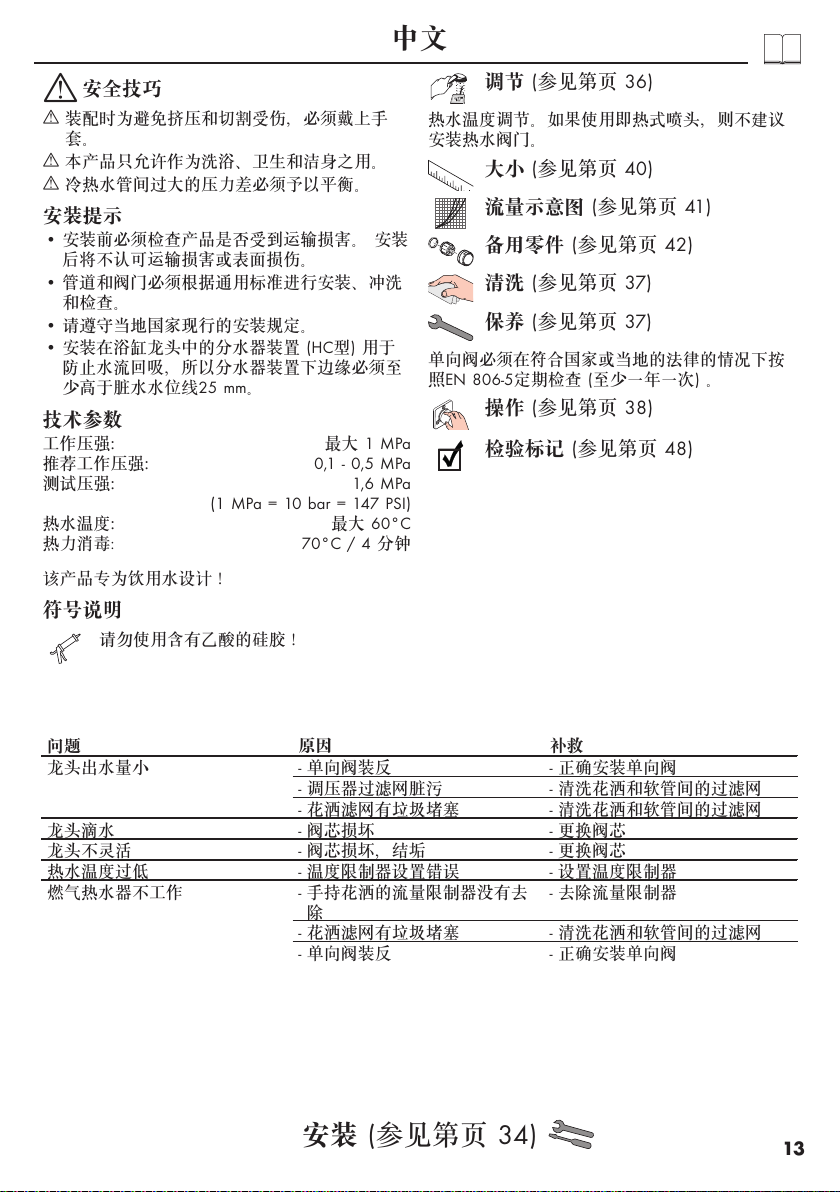

中文 13

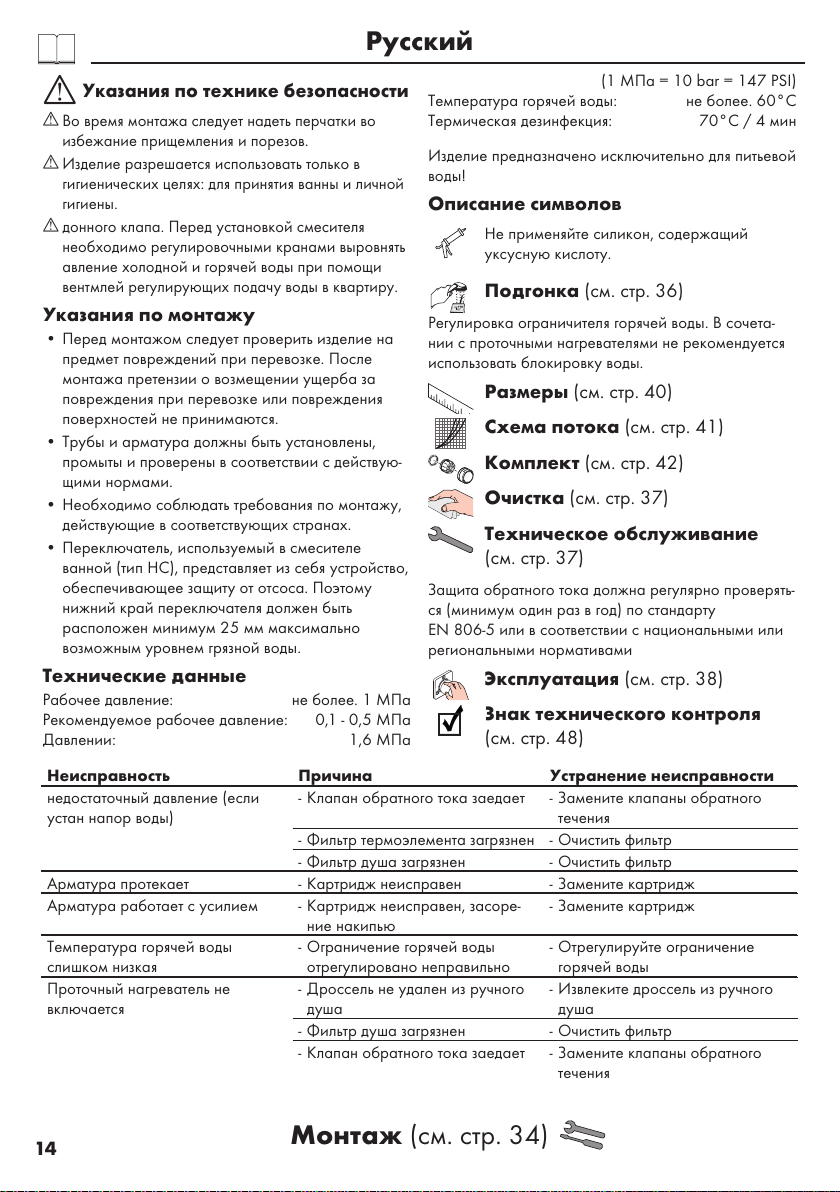

Русский 14

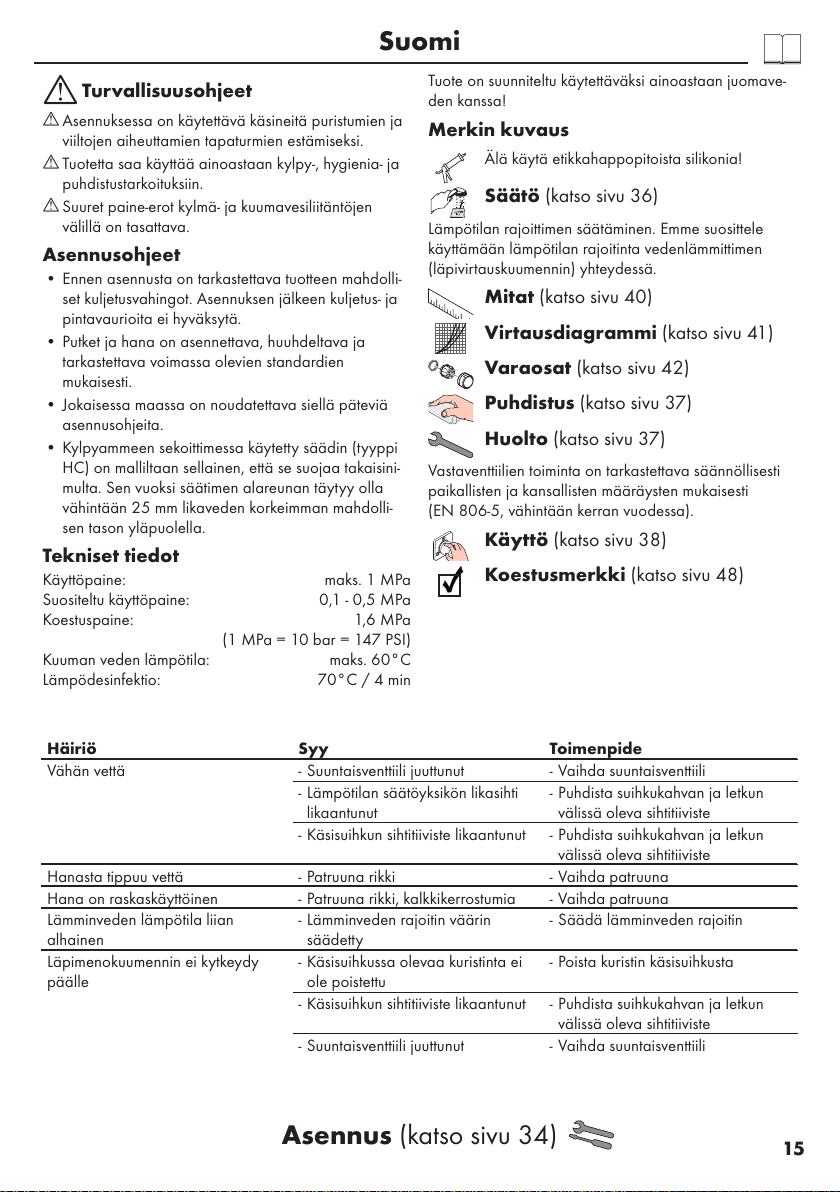

Suomi 15

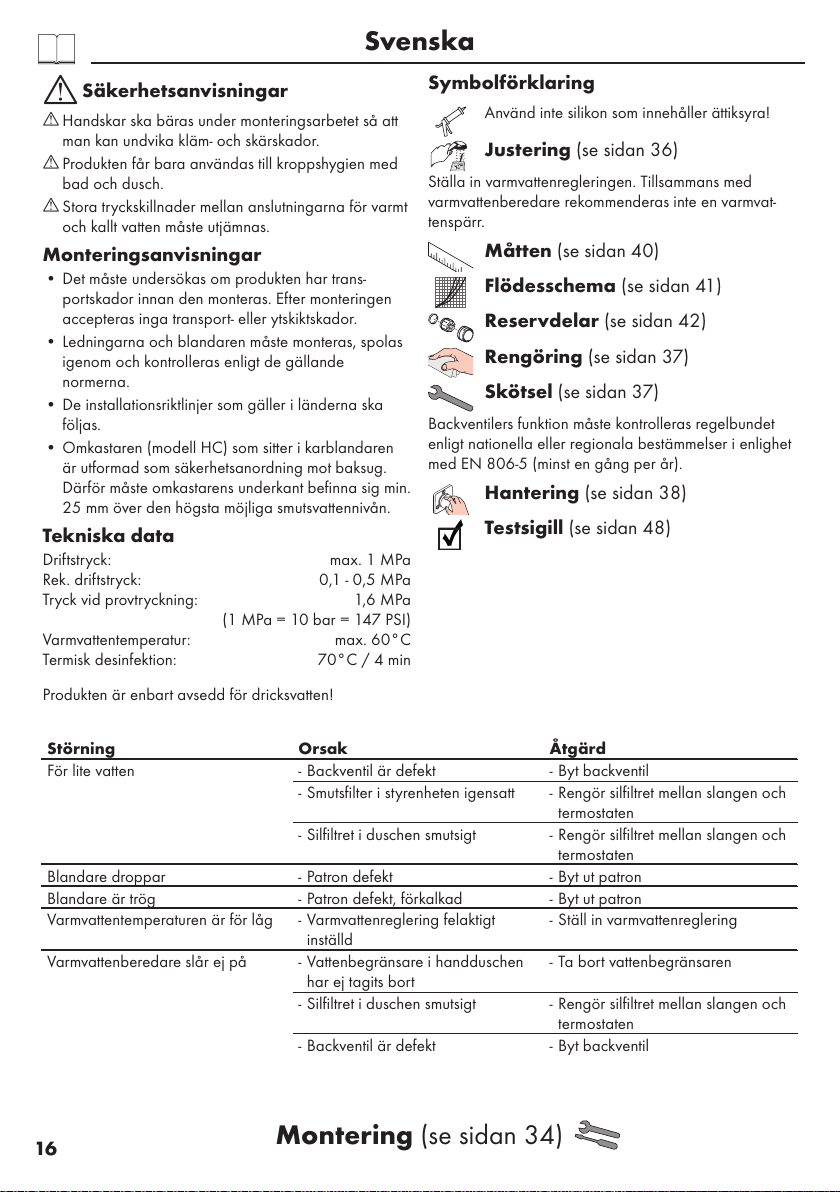

Svenska 16
Lietuviškai 17
Hrvatski 18
Türkçe 19
Română 20
Ελληνικά 21
Slovenski 22
Estonia 23
Latvian 24
Srpski 25
Norsk 26
БЪЛГАРСКИ 27
Shqip 28
 29
Magyar 30
日本語 32
Focus
31940000 / 31944000
Focus Project
31974000
Focus
31960000 / 31962000
Focus Project
31976000
Focus Care
31916000

2
Deutsch
Montage (siehe Seite 34)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Der im Wannenmischer eingesetzte Umsteller (Typ
HC) ist als Einrichtung zur Absicherung gegen
Rücksaugung ausgeführt. Daher muss sich die
Unterkante des Umstellers min. 25 mm über dem
höchstmöglichen Schmutzwasserspiegel befinden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 36)
Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.
Maße (siehe Seite 40)
Durchflussdiagramm
(siehe Seite 41)
Serviceteile (siehe Seite 42)
Reinigung (siehe Seite 37)
Wartung (siehe Seite 37)
Rückflussverhinderer müssen gemäß EN 806-5
regelmäßig in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
Bedienung (siehe Seite 38)
Prüfzeichen (siehe Seite 48)
Störung Ursache Abhilfe
Wenig Wasser - Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen
- Schmutzfangsieb der Regeleinheit
verschmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
- Siebdichtung der Brause ver-
schmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Zu niedrige Warmwassertemperatur - Warmwasserbegrenzung falsch
eingestellt
- Warmwasserbegrenzung einstellen
Durchlauferhitzer schaltet nicht ein - Drossel in der Handbrause nicht
ausgebaut
- Drossel aus der Handbrause
entfernen
- Siebdichtung der Brause ver-
schmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
- Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen

3
Français
Montage (voir pages 34)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• L'inverseur (type HC) utilisé dans le mitigeur
bain-douche est conçu en tant que protection contre
la réaspiration. C'est la raison pour laquelle le bord
inférieur de l'inverseur doit se trouver au moins à
25 mm au-dessus du niveau d'eau usée le plus haut
possible.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Etalonnage (voir pages 36)
Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.
Dimensions (voir pages 40)
Diagramme du débit
(voir pages 41)
Pièces détachées (voir pages 42)
Nettoyage (voir pages 37)
Entretien (voir pages 37)
Les clapets anti-retour doivent être examinés régulière-
ment conformément à la norme EN 806-5 ou conformé-
ment aux dispositions nationales ou régionales quant à
leur fonction (au moins une fois par an).
Instructions de service
(voir pages 38)
Classification acoustique et débit
(voir pages 48)
Dysfonctionnement Origine Solution
Pas assez d´eau - Clapet anti-retour bloque - Changez le clapet antiretour
- Filtre de l´élément thermostatique
encrassé
- Nettoyer le joint-filtre entre la
douchette et le flexible
- Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la
douchette et le flexible
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Température d'eau chaude trop
basse, pas d´eau froide
- Limiteur de température mal
positionné
- Positionner le limiteur de tempéra-
ture
La chauffe-eau instantané ne
s'allume pas
- Réducteur de débit non démonté - Démonter le réducteur de débit de
la douchette
- Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la
douchette et le flexible
- Clapet anti-retour bloque - Changez le clapet antiretour

4
English
Assembly (see page 34)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The diverter (type HC) installed in the bath mixer is
designed as an anti-retraction device. For this reason,
the lower edge of the diverter must be at least
25 mm above the highest possible dirty water level.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 36)
To adjust the hot water limiter. Using a hot water limiter
in combination with a continuous flow water heater is
not recommended.
Dimensions (see page 40)
Flow diagram (see page 41)
Spare parts (see page 42)
Cleaning (see page 37)
Maintenance (see page 37)
The check valves must be checked regularly according
to EN 806-5 in accordance with national or regional
regulations (at least once a year).
Operation (see page 38)
Test certificate (see page 48)
Fault Cause Remedy
Insufficient water - check valve hasn't moved back - Exchange check valves
- Regulator filter dirty - Clean filter seal between shower
and hose
- Shower filter seal dirty - Clean filter seal between shower
and hose
Mixer dripping - Cartridge defective - Exchange cartridge
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter
Instantaneous heater didn’t work - Flow limiter in handshower isn’t
removed
- Remove flow limiter
- Shower filter seal dirty - Clean filter seal between shower
and hose
- check valve hasn't moved back - Exchange check valves

5
Italiano
Montaggio (vedi pagg. 34)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Il deviatore (tipo HC) impiegato nel miscelatore
della vasca è eseguito come dispositivo di sicurezza
contro un'aspirazione di riflusso. Pertanto il bordo
inferiore del deviatore deve trovarsi almeno 25 mm
sopra il livello massimo possibile dell'acqua sporca.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 36)
Regolazione del limitatore di erogazione d'acqua
calda. Un limitatore di erogazione di acqua calda in
combinazione con le caldaie istantanee non è
consigliabile.
Ingombri (vedi pagg. 40)
Diagramma flusso (vedi pagg. 41)
Parti di ricambio (vedi pagg. 42)
Pulitura (vedi pagg. 37)
Manutenzione (vedi pagg. 37)
La valvola di non ritorno deve essere controllata
regolarmente come da EN 806-5, secondo le
normative nazionali e regionali (almeno una volta
all'anno).
Procedura (vedi pagg. 38)
Segno di verifica (vedi pagg. 48)
Problema Possibile causa Rimedio
Scarsità d'acqua - Valvola antiriflusso non funziona
correttamentet
- Sostituire la valvola antiriflusso
- Filtro dell'unità di regolazione
sporco
- Pulire la guarnizione del filtro tra
doccia e flessibile
- Guarnizione del filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Temperatura dell'acqua calda - Limitazione dell'acqua calda
regolata male
- Regolare la limitazione dell'acqua
calda
La caldaia istantanea non lavora - Il limitatore di portata non è stato
smontato dalla doccetta
- Smontare il limitatore di portata
dalla doccetta
- Guarnizione del filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile
- Valvola antiriflusso non funziona
correttamentet
- Sostituire la valvola antiriflusso

6
Español
Montaje (ver página 34)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• El cambiador (tipo HC) integrado en la batería de la
bañera es un seguro contra la reabsorción. Por lo
tanto el borde inferior del cambiador debe
encontrarse al menos a 25 mm sobre el nivel más
alto posible de agua usada.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Ajuste (ver página 36)
Ajuste del límite de agua caliente. En combinación con
calentadores continuos no es recomendable utilizar un
bloqueo de agua caliente.
Dimensiones (ver página 40)
Diagrama de circulación
(ver página 41)
Repuestos (ver página 42)
Limpiar (ver página 37)
Mantenimiento (ver página 37)
Las válvulas anti-retorno tienen que ser controladas
regularmente según la norma EN 806-5, en acuerdo
con las regulaciones nacionales o regionales (una vez
al año, por lo menos).
Manejo (ver página 38)
Marca de verificación
(ver página 48)
Problema Causa Solución
Sale poca agua - válvula anti-retorno cerrada - cambiar válvula anti-retorno
- filtro del termoelemento sucio - Limpiar / Cambiar filtro entre flexo
y teleducha
- Filtro de la teleducha sucio - Limpiar / Cambiar filtro entre flexo
y teleducha
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Manecilla va dura - cartucho dañado - cambiar el cartucho
Temperatura del agua caliente
demasiado baja
- tope de agua caliente mal - ajustar tope
Calentador instantáneo no se
enciende
- no se ha quitado limitador de
caudal de la teleducha
- quitar limitador de caudal
- Filtro de la teleducha sucio - Limpiar / Cambiar filtro entre flexo
y teleducha
- válvula anti-retorno cerrada - cambiar válvula anti-retorno

7
Nederlands
Montage (zie blz. 34)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiëni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
• De in de badmengkraan gebruikte regelaar (type
HC) is uitgevoerd als inrichting ter beveiliging tegen
terugzuiging. Daarom moet de onderkant van de
regelaar zich min. 25 mm boven de hoogst
mogelijke vuilwaterspiegel bevinden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 36)
Instellen van de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.
Maten (zie blz. 40)
Doorstroomdiagram (zie blz. 41)
Service onderdelen (zie blz. 42)
Reinigen (zie blz. 37)
Onderhoud (zie blz. 37)
Keerkleppen moeten volgens EN 806-5 regelmatig en
volgens plaatselijk geldende eisen op het funktioneren
gecontroleerd worden. (Tenminste een keer per jaar)
Bediening (zie blz. 38)
Keurmerk (zie blz. 48)
Storing Oorzaak Oplossing
Weinig water - Terugslagklep zit vast - Terugslagklep uitwisselen
- Vuilzeef van thermo-element
verstopt
- Zeefdichting handdouche reinigen
- Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Temperatuur van warm water te
laag
- Heetwaterbegrenzer verkeerd
ingesteld
- Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in - Begrenzer van handdouche niet
verwijderd
- Begrenzer uit handdouche
verwijderen
- Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
- Terugslagklep zit vast - Terugslagklep uitwisselen

8
Dansk
Montering (se s. 34)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Omstilleren (type HC), som er integreret i blanderen,
er konstrueret som sikring mod retursugning. Derfor
skal omstillerens underkant være mindst 25 mm over
det højst mulige snavsevandsniveau.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Forindstilling (se s. 36)
Indstilling af varmvandsbegrænsningen. I forbindelse
med gennemstrømningsvandvarmere anbefaler vi ikke
en varmvandsspærre.
Målene (se s. 40)
Gennemstrømningsdiagram
(se s. 41)
Reservedele (se s. 42)
Rengøring (se s. 37)
Service (se s. 37)
Ifølge EN 806-5 skal gennmestrømningsbegrænsere i
overenstemmelse med nationale regler afprøves
regelmæssigt (mindst en gang om året).
Brugsanvisning (se s. 38)
Godkendelse (se s. 48)
Fejl Årsag Hjælp
For lidt vand - Kontraventilen hænger - Udskift kontraventil
- Smudsfangsien er snavset - Rengør sien mellem bruser og
slange
- Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og
slange
Armaturet drypper - Defekt kartusche - Udskift kartusche
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er
forkert indstillet
- Indstil varmtvandsbe-grænsningen
Vandvarmeren går ikke i gang - Vandsparen i håndbruseren er ikke
fjernet
- Afmonter vandsparen i håndbruse-
ren
- Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og
slange
- Kontraventilen hænger - Udskift kontraventil

9
Português
Montagem (ver página 34)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• O inversor (tipo HC), utilizado na misturadora de
monobloco para banheira, funciona como proteção
contra reaspiração. Por este motivo, o bordo inferior
do inversor deve situar-se pelo menos 25 mm acima
do nível máximo da água suja.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Afinação (ver página 36)
Ajuste do limitador de água quente. Em combinação
com um esquentador, não é recomendável o uso de um
bloqueio de água quente.
Medidas (ver página 40)
Fluxograma (ver página 41)
Peças de substituição
(ver página 42)
Limpeza (ver página 37)
Manutenção (ver página 37)
As válvulas anti-retorno devem ser verificadas regular-
mente de acordo com a EN 806-5 segundo os
regulamentos nacionais ou regionais (pelo menos uma
vez por ano).
Funcionamento (ver página 38)
Marca de controlo (ver página 48)
Falha Causa Solução
Água insuficiente - Válvula anti-retorno está presa - Trocar a válvula anti-retorno
- Filtro do regulador sujo - Limpar o filtro entre o chuveiro e o
tubo flexível
- Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o
tubo flexível
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Temperatura da água quente muito
baixa
- O limitador de temperatura está
incorrectamente colocado
- Regular o limitador de temperatura
O esquentador instantâneo não
funciona
- O limitador de caudal não foi
retirado
- Retirar o limitador de caudal
- Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o
tubo flexível
- Válvula anti-retorno está presa - Trocar a válvula anti-retorno

10
Polski
Montaż (patrz strona 34)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Przełącznik (typu HC), zastosowany w mieszaczu
wannowym, został zaprojektowany jako sprzęt do
zabezpieczenia przed zasysaniem wstecznym. Z
tego względu, dolna krawędź przełącznika musi się
znajdować co najmniej 25 mm ponad najwyższym
możliwym poziomem brudnej wody.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 36)
Ustawianie ogranicznika ciepłej wody. Używanie
ogranicznika temperatury wody w połączeniu z
przepływowym podgrzewaczem wody nie jest
zalecane.
Wymiary (patrz strona 40)
Schemat przepływu
(patrz strona 41)
Części serwisowe (patrz strona 42)
Czyszczenie (patrz strona 37)
Konserwacja (patrz strona 37)
Zgodnie z normą EN 806-5, krajowymi i miejscowymi
przepisami, działanie zabezpieczeń przed przepływem
zwrotnym musi być kontrolowane (przynajmniej raz w
roku).
Obsługa (patrz strona 38)
Znak jakości (patrz strona 48)
Usterka Przyczyna Pomoc
Mała ilość wody - Zablokowane zabezpieczenie
przed przepływem zwrotnym
- Wymienić zabezpieczenie przed
przepływem zwrotnym
- Zabrudzone sitko przy wkładzie
termostatycznym
- Oczyścić uszczelkę z sitkiem
pomiędzy prysznicem a wężem
- Zabrudzona uszczelka z sitkiem w
prysznicu
- Oczyścić uszczelkę z sitkiem
pomiędzy prysznicem a wężem
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Uchwyt armatury pracuje z
wysiłkiem
- Uszkodzony wkład, zakamieniony - Wymiana wkładu
Za niska temperatura ciepłej wody - Niewłaściwe ustawienie ogranicz-
nik ciepłej wody
- Ustawić ogranicznik ciepłej wody
Przepływowy podgrzewacz wody
nie załącza się
- Dławik przepływu nie został
usunięty z prysznica ręcznego
- Usunąć dławik z prysznica
ręcznego
- Zabrudzona uszczelka z sitkiem w
prysznicu
- Oczyścić uszczelkę z sitkiem
pomiędzy prysznicem a wężem
- Zablokowane zabezpieczenie
przed przepływem zwrotnym
- Wymienić zabezpieczenie przed
przepływem zwrotnym

11
Česky
Montáž (viz strana 34)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen. Po zabudování
nebudou uznány žádné škody způsobené transpor-
tem nebo poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Přepínač vanové baterie (typu HC) je koncipován
jako zařízení bránící zpětnému sání. Proto se musí
spodní hrana přepínače nacházet alespoň 25 mm
nad nejvyšší možnou hladinou znečištěné vody.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Nastavení (viz strana 36)
Nastavení omezovače teplé vody. Ve spojení s
průtokovým ohřívačem se použití uzávěru teplé vody
nedoporučuje.
Rozmìry (viz strana 40)
Diagram průtoku (viz strana 41)
Servisní díly (viz strana 42)
Čištění (viz strana 37)
Údržba (viz strana 37)
U zpětných ventilů se musí podle EN 806-5 v souladu s
národními nebo regionálními předpisy testovat jejich
funkčnost (alespoň jednou ročně).
Ovládání (viz strana 38)
Zkušební značka (viz strana 48)
Porucha Příčina Odstranění
Málo vody - Zpětný ventil je zablokován - Vyměnit zpětný ventil
- Zanesený lapač nečistot v
regulační jednotce
- Vyčistit sítko v těsnění mezi sprchou
a hadicí
- Sítko v těsnění u sprchy zanesené - Vyčistit sítko v těsnění mezi sprchou
a hadicí
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
Armatura jde ztěžka - Kartuše je vadná, zanesená·vod-
ním kamenem
- Kartuši vyměnit
Nízká teplota teplé vody - Špatně nastavená zarážka pro
teplou vodu
- Seřídit zarážku pro teplou vodu
Průtokový ohřívač nezapíná - Není odstraněn kroužek ze sprchy - Odstranit kroužek ze sprchy
- Sítko v těsnění u sprchy zanesené - Vyčistit sítko v těsnění mezi sprchou
a hadicí
- Zpětný ventil je zablokován - Vyměnit zpětný ventil

12
Slovensky
Montáž (viď strana 34)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.
• Je potrebné dodržiavať smernice o inštalácii, ktoré
sú práve teraz platné v krajinách.
• Prestavovač (typ HC) použitý vo vaňovom zmiešava-
či je vyhotovený ako zariadenie na zaistenie proti
spätnému nasávaniu. Preto sa musí spodná hrana
prestavovača nachádzať min. 25 mm nad najvyššie
možnou hladinou znečistenej vody.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Nastavenie (viď strana 36)
Nastavenie obmedzenia teplej vody. V spojení s
prietokovými ohrievačmi sa neodporúča použitie
obmedzovača teplej vody.
Rozmery (viď strana 40)
Diagram prietoku (viď strana 41)
Servisné diely (viď strana 42)
Čistenie (viď strana 37)
Údržba (viď strana 37)
Pri spätných ventiloch sa musí podľa EN 806-5 v
súlade s národnými alebo regionálnymi predpismi
testovať ich funkčnosť (aspoň raz ročne).
Obsluha (viď strana 38)
Osvedčenie o skúške
(viď strana 48)
Porucha Príčina Pomoc
Málo vody - Obmedzovač spätného nasatia je
zablokovaný
- Vymeniť obmedzovač spätného
nasatia
- Zanesený lapač nečistôt v
regulačnej jednotke
- Vyčistiť sitko tesnení medzi sprchou
a hadicou
- Sitko v tesnení sprchy je znečistené - Vyčistiť sitko tesnení medzi sprchou
a hadicou
Z armatúry kvapká voda - Kartuša je poškodená - Vymeniť kartušu
Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté
usadeniny
- Vymeniť kartušu
Nízka teplota teplej vody - Nesprávne nastavená zarážka na
teplú vodu
- Nastavenie zarážky na teplú vodu
Prietokový ohrievač nezapína - Nie je odstránený krúžok zo
sprchy
- Odstrániť krúžok zo sprchy
- Sitko v tesnení sprchy je znečistené - Vyčistiť sitko tesnení medzi sprchou
a hadicou
- Obmedzovač spätného nasatia je
zablokovaný
- Vymeniť obmedzovač spätného
nasatia

13
中文
安装 (参见第页34)
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
本产品只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 安装在浴缸龙头中的分水器装置(HC型)用于
防止水流回吸，所以分水器装置下边缘必须至
少高于脏水水位线25mm。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒:70°C/4分钟
该产品专为饮用水设计！
符号说明
请勿使用含有乙酸的硅胶！
调节 (参见第页36)
热水温度调节。如果使用即热式喷头，则不建议
安装热水阀门。
大小 (参见第页40)
流量示意图 (参见第页41)
备用零件 (参见第页42)
清洗 (参见第页37)
保养 (参见第页37)
单向阀必须在符合国家或当地的法律的情况下按
照EN806-5定期检查(至少一年一次)。
操作 (参见第页38)
检验标记 (参见第页48)
问题 原因 补救
龙头出水量小 - 单向阀装反 - 正确安装单向阀
- 调压器过滤网脏污 - 清洗花洒和软管间的过滤网
- 花洒滤网有垃圾堵塞 - 清洗花洒和软管间的过滤网
龙头滴水 - 阀芯损坏 - 更换阀芯
龙头不灵活 - 阀芯损坏，结垢 - 更换阀芯
热水温度过低 - 温度限制器设置错误 - 设置温度限制器
燃气热水器不工作 - 手持花洒的流量限制器没有去
除
- 去除流量限制器
- 花洒滤网有垃圾堵塞 - 清洗花洒和软管间的过滤网
- 单向阀装反 - 正确安装单向阀

14
Русский
Монтаж (см. стр. 34)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действую-
щими нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Переключатель, используемый в смесителе
ванной (тип HC), представляет из себя устройство,
обеспечивающее защиту от отсоса. Поэтому
нижний край переключателя должен быть
расположен минимум 25 мм максимально
возможным уровнем грязной воды.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Подгонка (см. стр. 36)
Регулировка ограничителя горячей воды. В сочета-
нии с проточными нагревателями не рекомендуется
использовать блокировку воды.
Размеры (см. стр. 40)
Схема потока (см. стр. 41)
Κомплеκт (см. стр. 42)
Очистка (см. стр. 37)
Техническое обслуживание
(см. стр. 37)
Защита обратного тока должна регулярно проверять-
ся (минимум один раз в год) по стандарту
EN 806-5 или в соответствии с национальными или
региональными нормативами
Эксплуатация (см. стр. 38)
Знак технического контроля
(см. стр. 48)
Неисправность Причина Устранение неисправности
недостаточный давление (если
устан напор воды)
- Клапан обратного тока заедает - Замените клапаны обратного
течения
- Фильтр термоэлемента загрязнен - Очистить фильтр
- Фильтр душа загрязнен - Очистить фильтр
Арматура протекает - Картридж неисправен - Замените картридж
Арматура работает с усилием - Картридж неисправен, засоре-
ние накипью
- Замените картридж
Температура горячей воды
слишком низкая
- Ограничение горячей воды
отрегулировано неправильно
- Отрегулируйте ограничение
горячей воды
Проточный нагреватель не
включается
- Дроссель не удален из ручного
душа
- Извлеките дроссель из ручного
душа
- Фильтр душа загрязнен - Очистить фильтр
- Клапан обратного тока заедает - Замените клапаны обратного
течения

15
Suomi
Asennus (katso sivu 34)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien
mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Kylpyammeen sekoittimessa käytetty säädin (tyyppi
HC) on malliltaan sellainen, että se suojaa takaisini-
multa. Sen vuoksi säätimen alareunan täytyy olla
vähintään 25 mm likaveden korkeimman mahdolli-
sen tason yläpuolella.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Säätö (katso sivu 36)
Lämpötilan rajoittimen säätäminen. Emme suosittele
käyttämään lämpötilan rajoitinta vedenlämmittimen
(läpivirtauskuumennin) yhteydessä.
Mitat (katso sivu 40)
Virtausdiagrammi (katso sivu 41)
Varaosat (katso sivu 42)
Puhdistus (katso sivu 37)
Huolto (katso sivu 37)
Vastaventtiilien toiminta on tarkastettava säännöllisesti
paikallisten ja kansallisten määräysten mukaisesti
(EN 806-5, vähintään kerran vuodessa).
Käyttö (katso sivu 38)
Koestusmerkki (katso sivu 48)
Häiriö Syy Toimenpide
Vähän vettä - Suuntaisventtiili juuttunut - Vaihda suuntaisventtiili
- Lämpötilan säätöyksikön likasihti
likaantunut
- Puhdista suihkukahvan ja letkun
välissä oleva sihtitiiviste
- Käsisuihkun sihtitiiviste likaantunut - Puhdista suihkukahvan ja letkun
välissä oleva sihtitiiviste
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna
Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Lämminveden lämpötila liian
alhainen
- Lämminveden rajoitin väärin
säädetty
- Säädä lämminveden rajoitin
Läpimenokuumennin ei kytkeydy
päälle
- Käsisuihkussa olevaa kuristinta ei
ole poistettu
- Poista kuristin käsisuihkusta
- Käsisuihkun sihtitiiviste likaantunut - Puhdista suihkukahvan ja letkun
välissä oleva sihtitiiviste
- Suuntaisventtiili juuttunut - Vaihda suuntaisventtiili

16
Svenska
Montering (se sidan 34)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har trans-
portskador innan den monteras. Efter monteringen
accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande
normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Omkastaren (modell HC) som sitter i karblandaren
är utformad som säkerhetsanordning mot baksug.
Därför måste omkastarens underkant befinna sig min.
25 mm över den högsta möjliga smutsvattennivån.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Justering (se sidan 36)
Ställa in varmvattenregleringen. Tillsammans med
varmvattenberedare rekommenderas inte en varmvat-
tenspärr.
Måtten (se sidan 40)
Flödesschema (se sidan 41)
Reservdelar (se sidan 42)
Rengöring (se sidan 37)
Skötsel (se sidan 37)
Backventilers funktion måste kontrolleras regelbundet
enligt nationella eller regionala bestämmelser i enlighet
med EN 806-5 (minst en gång per år).
Hantering (se sidan 38)
Testsigill (se sidan 48)
Störning Orsak Åtgärd
För lite vatten - Backventil är defekt - Byt backventil
- Smutsfilter i styrenheten igensatt - Rengör silfiltret mellan slangen och
termostaten
- Silfiltret i duschen smutsigt - Rengör silfiltret mellan slangen och
termostaten
Blandare droppar - Patron defekt - Byt ut patron
Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Varmvattentemperaturen är för låg - Varmvattenreglering felaktigt
inställd
- Ställ in varmvattenreglering
Varmvattenberedare slår ej på - Vattenbegränsare i handduschen
har ej tagits bort
- Ta bort vattenbegränsaren
- Silfiltret i duschen smutsigt - Rengör silfiltret mellan slangen och
termostaten
- Backventil är defekt - Byt backventil
