Hans Grohe Axor Starck Organic 12010000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 4
EN Instructions for use / assembly instructions 6
IT Istruzioni per l'uso / Istruzioni per Installazione 8
ES Modo de empleo / Instrucciones de montaje 10
NL Gebruiksaanwijzing / Handleiding 12
DK Brugsanvisning / Monteringsvejledning 14
PT Instruções para uso / Manual de Instalación 16
PL Instrukcja obsługi / Instrukcja montażu 18
CS Návod k použití / Montážní návod 20
SK Návod na použitie / Montážny návod 22
ZH 用户手册/组装说明 24
RU Руководство пользователя / Инструкция по
монтажу 26
HU Használati útmutató / Szerelési útmutató 28
FI Käyttöohje / Asennusohje 30
SV Bruksanvisning / Monteringsanvisning 32
LT Vartotojo instrukcija / Montavimo instrukcijos 34
HR Upute za uporabu / Uputstva za instalaciju 36
TR Kullanım kılavuzu / Montaj kılavuzu 38
RO Manual de utilizare / Instrucţiuni de montare 40
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 42
SL Navodilo za uporabo / Navodila za montažo 44
ET Kasutusjuhend / Paigaldusjuhend 46
LV Lietošanas pamācība / Montāžas instrukcija 48
SR Uputstvo za upotrebu / Uputstvo za montažu 50
NO Bruksanvisning / Montasjeveiledning 52
BG Инструкция за употреба / Ръководство за
монтаж 54
AR  / 57
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 58
Starck Organic
12010000 / 12011000 /
12012000 / 12013000 /
12014000
Starck Organic
12210000

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Die Waschtischmischer werden serienmäßig mit einem
Strahlformer mit Brausestrahl Normal ausgeliefert. Für
ein alternatives Strahlbild ist ein Luftsprudler beigefügt,
der leicht vor Ort umgerüstet werden kann (siehe Seite
62, Abb. a1 - a2).
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der bei-
gefügte Luftsprudler leicht vor Ort umgerüstet werden.
Zudem müssen die 2 EcoSmart® (Durchflussbegrenzer)
entfernt werden (siehe Seite 62, Abb. b1 - b5).
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,15 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch

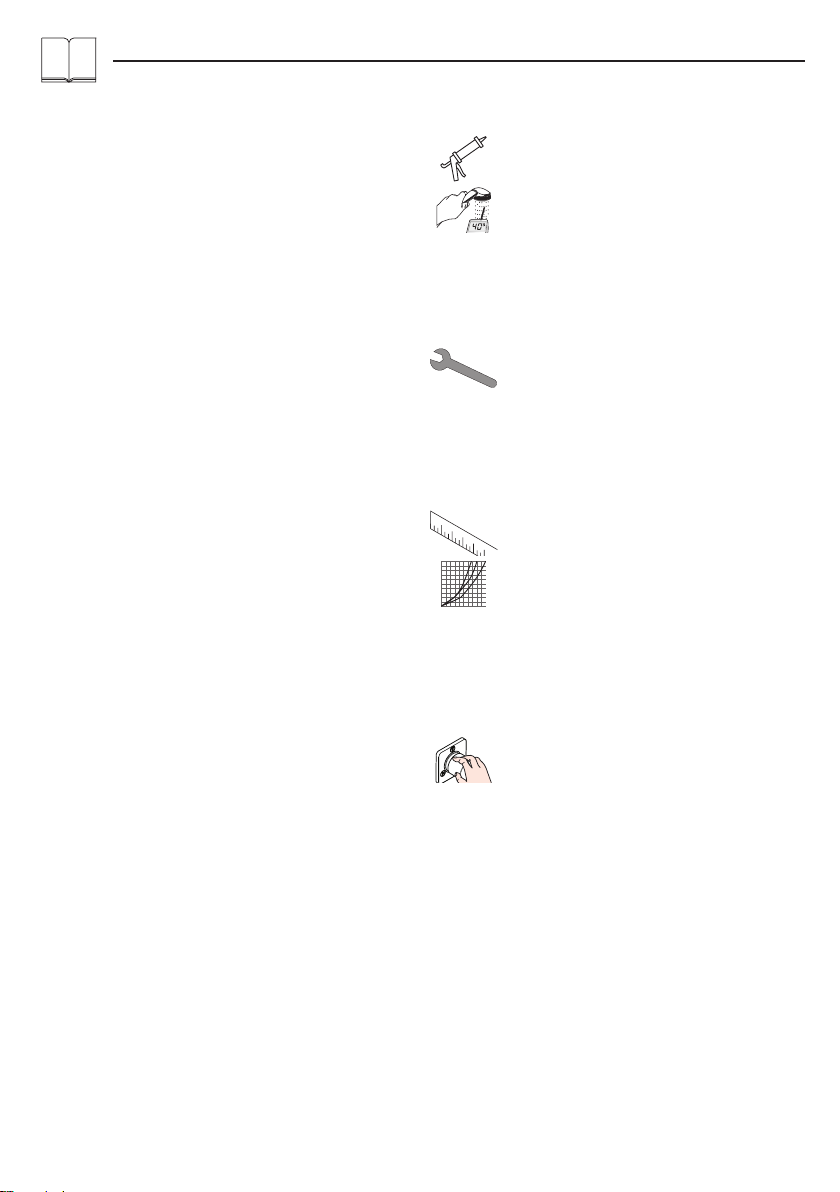

Durchflussdiagramm
(siehe Seite 65)
 Brausestrahl Normal //
Normalstrahl Normal
 Normalstrahl Booster
 Brausestrahl Booster
Maße (siehe Seite 64)
Symbolerklärung
Bedienung (siehe Seite 66)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten hal-
ben Liter nicht als Trinkwasser zu verwenden.
Verstellbare Auslaufschnaube
Für die Rechtshänder-Version wird die
Auslaufschnaube wie im Auslieferungszu-
stand verwendet. Für Linkshänder kann die
Schnaube um 80° gedreht für eine perfekte
Ergonomie aufgesetzt werden. Einfach den
Strahlformer mit dem passenden Schlüs-
sel herausdrehen und die Schnaube neu
aufstecken.
Wartung (siehe Seite 69)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
Justierung (siehe Seite 63)
Einhandmischer mit Warmwasserbe-
grenzung, Justierung siehe Seite 63. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Kein essigsäurehaltiges Silikon verwenden!
2

Montage siehe Seite 60
Deutsch

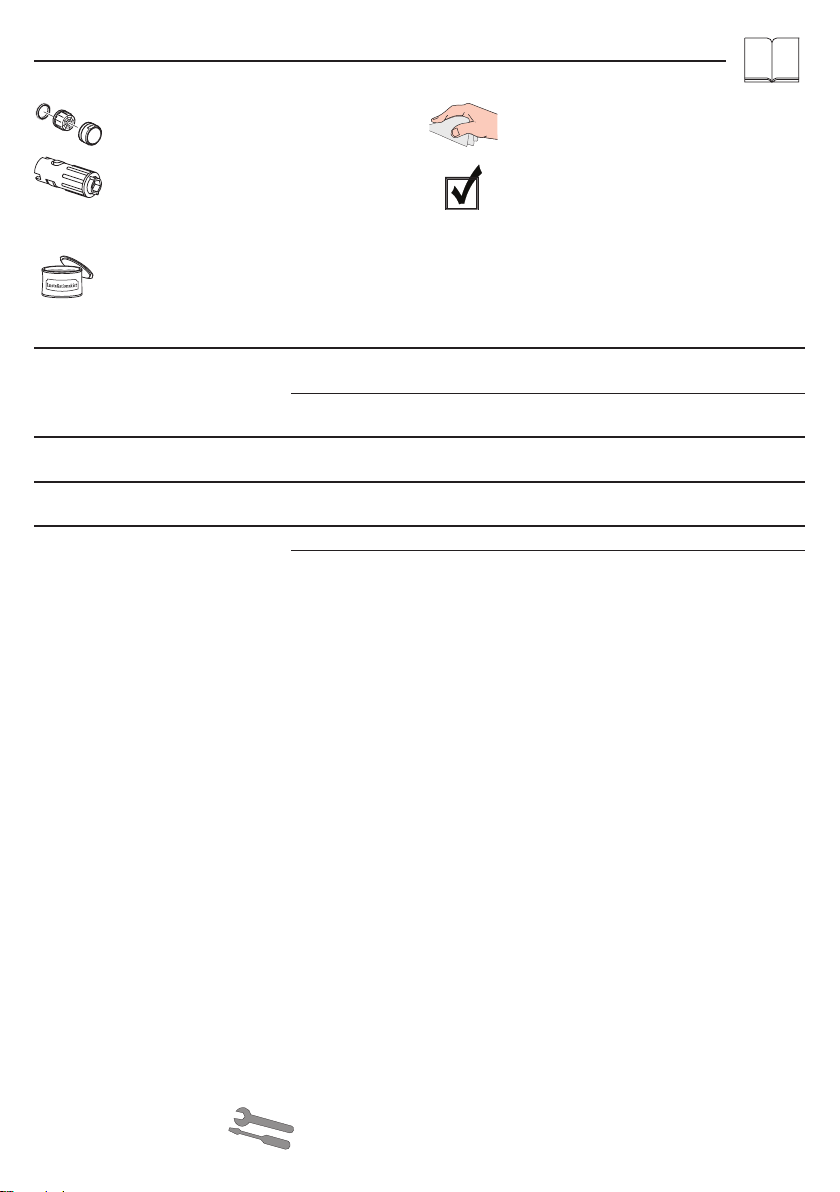

Reinigung (siehe Seite 68) und
beiliegende Broschüre
Serviceteile (siehe Seite 70)
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Montageschlüssel #58085000
Installationskitt
Störung Ursache Abhilfe
Wenig Wasser -Schmutzfangsieb in den Eckventilen
verschmutzt.
-Schmutzfangsieb reinigen / aus-
tauschen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
Armatur schwergängig -Absperreinheit beschädigt -Absperreinheit austauschen
Armatur tropft -Absperreinheit beschädigt -Absperreinheit austauschen
Durchlauferhitzer schaltet nicht ein -Schmutzfangsiebe verschmutzt -Schmutzfangsieb reinigen / aus-
tauschen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
Prüfzeichen (siehe Seite 59)
3

Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Les mitigeurs de lavabos sont livrés en série avec un
jet d'eau normal. Un aérateur est fourni pour l'obten-
tion d'un jet alternatif et peut être facilement modifié
sur place (voir page 62 fig. a1 - a2).
• En cas de problèmes avec le chauffe-eau, ou bien si
un débit d'eau plus important est souhaité, il est facile
de modifier sur place l'aérateur joint. Il fau en outre
retirer les 2 EcoSmart® (limiteurs de débit) (voir page
62 fig. b1 - b5).
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,15 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Diagramme du débit
(voir page 65)
 Jet d'eau Normal //
Jet de pluie Normal
 Jet de pluie Booster
 Jet d'eau Booster
Dimensions (voir page 64)
Description du symbole
Instructions de service (voir page
66)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Bec d'écoulement réglable
Dans la version pour les droitiers, on utilise
le bec d'écoulement livré. Pour les gauchers,
le bec peut être posé avec une rotation de
80° pour assurer une ergonomie parfaite. Il
suffit pour cela de dévisser le système de jet
d'eau, à l'aide d'une clé appropriée, et de
remettre le bec en place.
Entretien (voir page 69)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 1717 ou conformément aux dispositions
nationales ou régionales quant à leur fonc-
tion (au moins une fois par an).
Etalonnage (voir page 63)
Mitigeur avec limitation de la température:
voir la page 63 pour le réglage. Une limita-
tion de la température n'est pas recomman-
dée quand le mitigeur est alimenté par un
chauffe-eau instantané.
Ne pas utiliser de silicone contenant de
l'acide acétique!
4

Montage voir page 60
Français

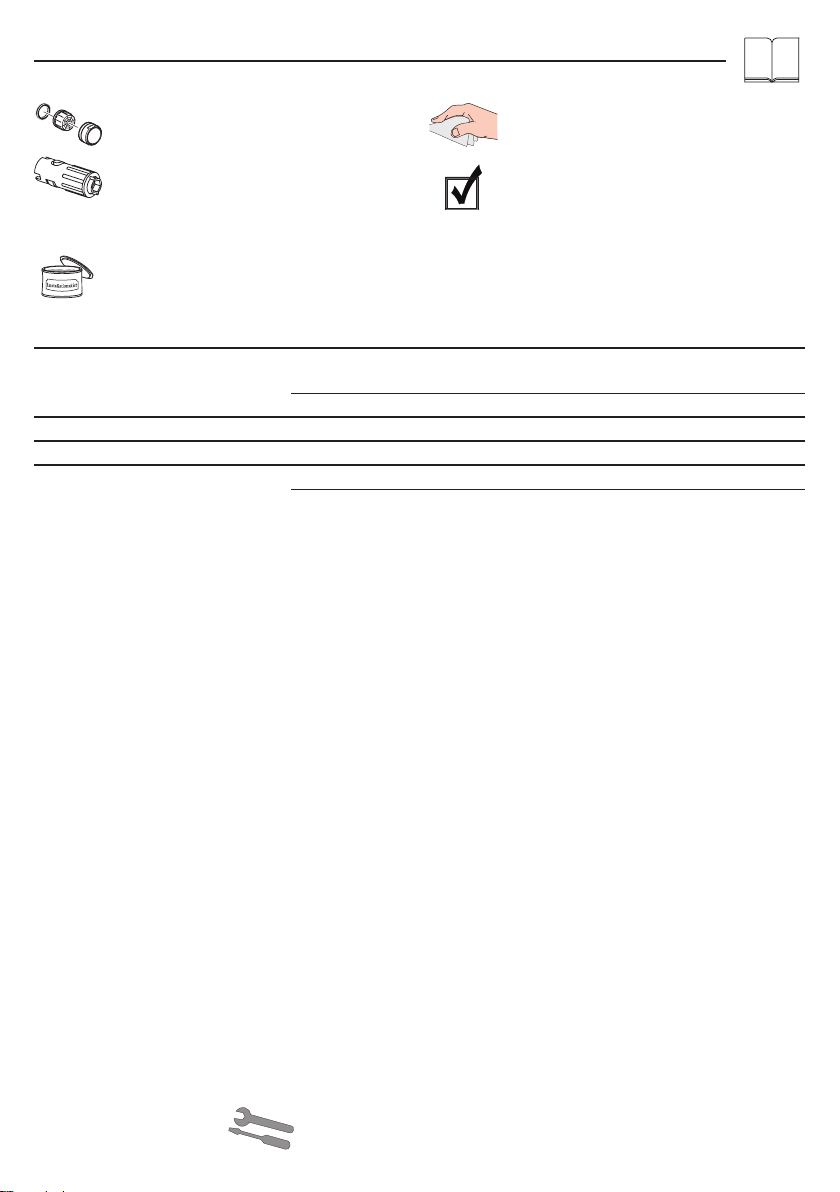

Nettoyage (voir page 68) et bro-
chure ci-jointe
Pièces détachées (voir pages 70)
Accessoires en option (ne fait pas
partie de la fourniture)
clé de montage #58085000
Mastic d'installation
Dysfonctionnement Origine Solution
Pas assez d´eau -Filtre du robinet d'arrêt encrassé. -Nettoyez / changez le filtre
-Clapet anti-retour bloque -Changez le clapet antiretour
Dureté de fonctionnement -Mécanisme d´arrêt défectueux -Changez le mécanisme d´arrêt
Le mitigeur goutte -Mécanisme d´arrêt défectueux -Changez le mécanisme d´arrêt
La chauffe-eau instantané ne
s'allume pas
-Filtres encrassés -Nettoyez / changez le filtre
-Clapet anti-retour bloque -Changez le clapet antiretour
Classification acoustique et
débit (voir page 59)
5

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms!
• The plumbing codes applicable in the respective
countries must be oberserved.
• As a standard, the wash basin mixer taps are supplied
with a jet forming device equipped with a regular
handspray stream. For an alternative jet design, an
aerator is enclosed that can easily be retrofitted on
site (see page 62 Fig. a1 - a2).
• If the continuous water heater causes any problems or
in case of insufficient water flow, the aerator com-
prised in the delivery can easily be retrofitted on site.
Additionally, the two EcoSmart ® devices (flow limiters)
must be removed (see page 62 Fig. b1 - b5).
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,15 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
Flow diagram
(see page 65)
 Regular Regular //
Normal spray Regular
 Normal spray Booster
 Regular Booster
Dimensions (see page 64)
Symbol description
Operation (see page 66)
Hansgrohe recommends not to use as drink-
ing water the first half liter of water drawn
in the morning or after a prolonged period
of non-use.
Adjustable spout
For the version for right-handers, the spout
remains in the position as supplied to the
customer. For left-handers, the spout can be
turned by 80° to ensure perfect ergonomics.
Simply unscrew the jet forming device with
a suitable wrench and insert the spout in the
different position.
Maintenance (see page 69)
The check valves must be checked regularly
according to DIN EN 1717 in accordance
with national or regional regulations (at least
once a year).
Adjustment (see page 63)
To adjust the hot water limiter on single lever
mixers, please see page 63. Using a hot
water limiter in connection with a continuous
flow water heater is not recommended.
Do not use silicone containing acetic acid!
6

Assembly see page 60
English

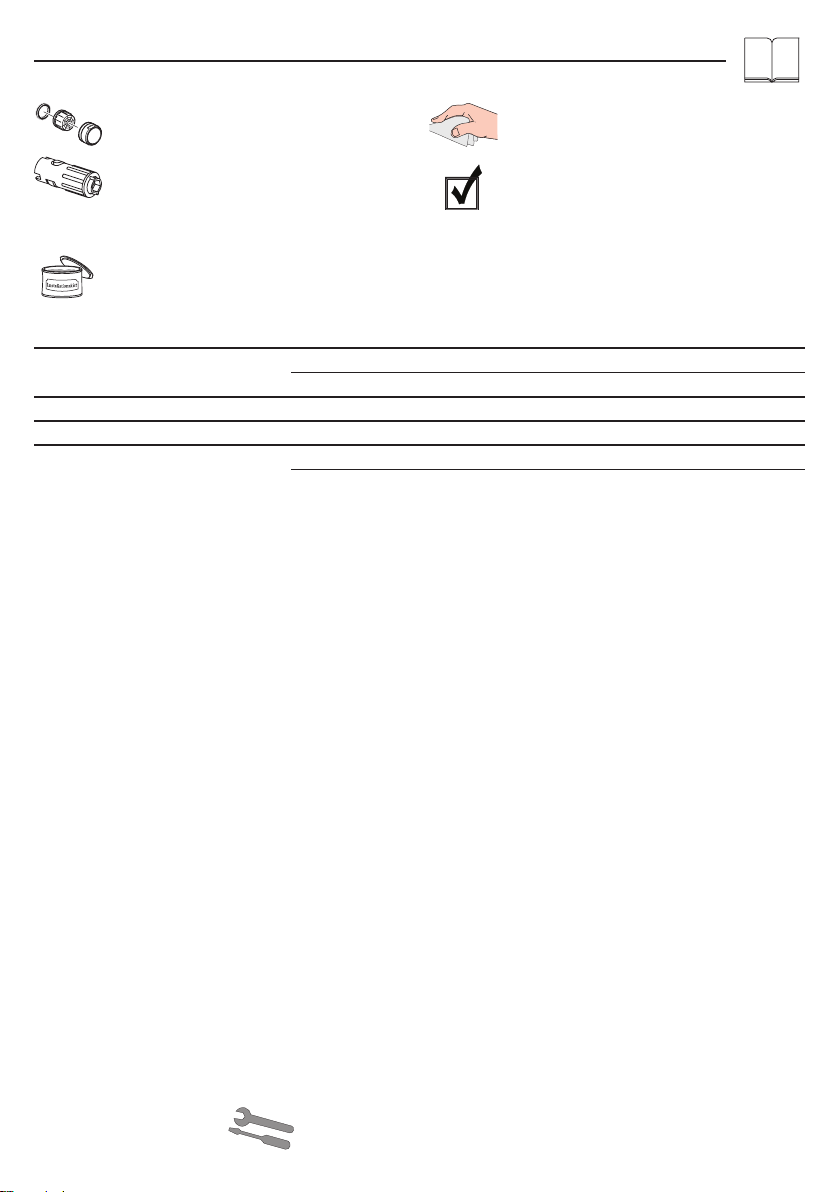

Cleaning (see page 68) and en-
closed brochure
Spare parts (see page 70)
Special accessories (order as an
extra)
special tool #58085000
Installation putty
Fault Cause Remedy
Insufficient water -Filter at the isolation valves soils. -Clean the filter / exchange filter
-check valve hasn't moved back -Exchange check valves
Mixer stiff -Shut-off unit damaged -Exchange shut-off unit
Mixer dripping -Shut-off unit damaged -Exchange shut-off unit
Instantaneous heater didn’t work -Filters are dirty -Clean the filter / exchange filter
-check valve hasn't moved back -Exchange check valves
Test certificate (see page 59)
7

Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l'giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• I miscelatori dei lavabi vengono forniti di serie con un
diffusore del getto munito di normale getto di doccia.
Per un getto alternativo è allegato una valvola di
aerazione, la quale può essere facilmente riallestita
sul posto (vedi pagina 62 Fig. a1 - a2).
• Nel caso di problemi con lo scalda-acqua oppure
nel caso si desiderasse più erogazione d'acqua, la
valvola di aerazione in dotazione può essere facil-
mente riallestita sul posto. Inoltre bisogna rimuovere i
2 EcoSmart® (limitatori di flusso) (vedi pagina 62 Fig.
b1 - b5).
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,15 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Diagramma flusso
(vedi pagg. 65)
 Getto doccia Normale //
Getto normale a pioggia Normale
 Getto normale a pioggia Booster
 Getto doccia Booster
Ingombri (vedi pagg. 64)
Descrizione simbolo
Procedura (vedi pagg. 66)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Becco d'uscita regolabile
Per la versione mano destra il becco
d'uscita viene impiegato come nello stato di
consegna. Per i mancini, il becco può essere
girato di 80° per ottenere un'ergonomia
perfetta. Svitare semplicemente il diffusore
del getto con l'idonea chiave e inserire
nuovo il becco.
Manutenzione (vedi pagg. 69)
La valvola di non ritorno deve essere control-
lata regolarmente come da DIN EN 1717,
secondo le normative nazionali e regionali
(almeno una volta all'anno).
Taratura (vedi pagg. 63)
Per la regolazione del limitatore di erogazio-
ne di acqua calda dei miscelatori mono-
comando, vedi Pagina 63. Un limitatore di
erogazione di acqua calda in combinazione
con le caldaie istantanee non è consiglia-
bile.
Non utilizzare silicone contenente acido
acetico!
8

Montaggio vedi pagg. 60
Italiano
Pulitura (vedi pagg. 68) e brochure
allegata
Parti di ricambio (vedi pagg. 70)
Accessori speciali (non contenuto
nel volume di fornitura)
chiave per montaggio #58085000
Mastice d'installazione
Problema Possibile causa Rimedio
Scarsità d'acqua -Filtro sporco nelle valvole ad an-
golo.
-Pulire / sostituire il filtro
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
Miscelatore duro -vitone di arresto danneggiato -sostituire il vitone di arresto
Miscelatore gocciola -vitone di arresto danneggiato -sostituire il vitone di arresto
La caldaia istantanea non lavora -Filtri sporchi -Pulire / sostituire il filtro
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
Segno di verifica (vedi pagg. 59)
9

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• Los grifos del lavabo se suministran de serie con un
adaptador de chorro de ducha normal. Para cambiar
el tipo de chorro se puede colocar fácilmente el
aireador adjunto (véase página 62 fig. a1 - a2).
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede
cambiar fácilmente el aireador adjunto. Además hay
que retirar los dos EcoSmart® (limitadores de caudal)
(véase página 62 fig. b1 - b5).
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,15 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Español
Diagrama de circulación
(ver página 65)
 Chorro de ducha Normal //
Chorro de lluvia Normal
 Chorro de lluvia Booster
 Chorro de ducha Booster
Dimensiones (ver página 64)
Descripción de símbolos
Manejo (ver página 66)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Mango de salida regulable
En la versión para diestros se utiliza el
mango de salida como en el estado de su-
ministro. Para las personas zurdas, el mango
puede girarse 80° y se conseguirá así una
perfecta ergonomía. Basta con desenroscar
el adaptador de chorro con la llave apro-
piada y volver a encajar el mango.
Mantenimiento (ver página 69)
Las válvulas anti-retorno tienen que ser con-
troladas regularmente según la norma DIN
EN 1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año,
por lo menos).
Ajuste (ver página 63)
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 63. En combianción con
calentadores instantáneos no es recomenda-
ble limitar el caudal de agua caliente.
No utilizar silicona que contiene ácido
acético!
10

Montaje ver página 60
Español
Limpiar (ver página 68) y folleto
anexo
Repuestos (ver página 70)
Opcional (no incluido en el sumi-
nistro)
Llave de montaje #58085000
Masilla
Problema Causa Solución
Sale poca agua -Filtro colector de suciedad en las
válvulas angulares ensuciado.
-limpiar/cambiar el filtro
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
Manecilla va dura -montura dañada -cambiar montura
Grifo pierde agua -montura dañada -cambiar montura
Calentador instantáneo no se
enciende
-Filtros sucios -limpiar/cambiar el filtro
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
Marca de verificación (ver pági-
na 59)
11

Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• De wastafelmengkranen worden standaard geleverd
met een straalvormer met normale douchestraal. Voor
een alternatief straalbeeld is een perlator bijgevoegd
die ter plaatse makkelijk kan worden aangepast (zie
pag. 62 afb. a1 - a2).
• Bij problemen met de doorloopgeiser of wanneer een
groter waterdebiet gewenst is, kan de bijgevoegde
perlator makkelijk ter plaatse aangepast worden. Bo-
vendien moeten de 2 EcoSmart® (debietbegrenzers)
verwijderd worden (zie pag. 62 afb. b1 - b5).
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,15 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Doorstroomdiagram
(zie blz. 65)
 Douchestraal Normaal //
Normale douchestraal Normaal
 Normale douchestraal Booster
 Douchestraal Booster
Maten (zie blz. 64)
Symboolbeschrijving
Bediening (zie blz. 66)
Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Draaibare uitloop
In de versie voor rechtshandigen wordt de
uitloop gebruikt zoals hij geleverd werd.
Voor linkshandigen kan de uitloop voor een
perfecte ergonomie 80° gedraaid gemon-
teerd worden. Gewoon de straalvormer met
de passende sleutel losdraaien en de uitloop
opnieuw aanbrengen.
Onderhoud (zie blz. 69)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar).
Instellen (zie blz. 63)
Eéngreepsmengkranen met warmwaterbe-
grenzing, instelling zie blz. 63. In combina-
tie met geisers wordt een warmwaterbegren-
zing niet aanbevolen.
Gebruik geen zuurhoudende silicone!
12

Montage zie blz. 60
Nederlands
Reinigen (zie blz. 68) en bijgevoeg-
de brochure
Service onderdelen (zie blz. 70)
Toebehoren (behoort niet tot het
leveringspakket)
montagesleutel #58085000
Kit
Storing Oorzaak Oplossing
Weinig water -Vuilvangzeef bij de hoekstopkraan
vervuild.
-Vuilvangzeef reinigen / uitwisselen
-Terugslagklep zit vast -Terugslagklep uitwisselen
Bediening zwaar -bovendeel beschadigd -Bovendeel uitwisselen
Mengkraan lekt -bovendeel beschadigd -Bovendeel uitwisselen
Doorstroomtoestel schakelt niet in -Vuilzeef verstopt -Vuilvangzeef reinigen / uitwisselen
-Terugslagklep zit vast -Terugslagklep uitwisselen
Keurmerk (zie blz. 59)
13

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ifølge gældende regler, skal armaturet monteres, skyl-
les igennem og afprøves.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Vaskebordenes blandere leveres som standard med
strålekanal med normal brusestråle. For alternative
stråler er en perlator vedlagt, Perlatoren kan let omstil-
les på stedet (se side 62 fig. a1 - a2).
• Ved problemer med gennemløbsvandvarmer eller
hvis der ønskes mere vandgennemstrømning, kan den
medfølgende perlator let omstilles på stedet. Desuden
skal de 2 EcoSmart® (gennemstrømningsbegrænsere)
fjernes (se side 62 fig. b1 - b5).
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,15 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Gennemstrømningsdiagram
(se s. 65)
 Brusestråle Normal //
Normalstråle Normal
 Normalstråle Booster
 Brusestråle Booster
Målene (se s. 64)
Symbolbeskrivelse
Brugsanvisning (se s. 66)
Hansgrohe anbefaler at den første halve liter
om morgenen eller efter længere stagne-
ringstider ikke anvendes som drikkevand.
Justerbar udløbsskrue
Modellen til højrehåndede personer bruges
som den kommer med leverancen. Til
venstrehåndede personer sættes skruen på
med en 80° omdrejning for at opnå den
perfekte ergonomi. Skru strålekanalen bar
ud med en nøgle og sæt skruen på igen.
Service (se s. 69)
Ifølge DIN EN 1717 skal gennmestrømnings-
begrænsere i overenstemmelse med natio-
nale regler afprøves regelmæssigt (mindst en
gang om året).
Forindstilling (se s. 63)
Etgrebsarmaturer med varmtvandsbegræns-
ning, justering se side 63. I forbindelse med
gennemstrømningsvandvarmer anbefales en
varmtvandsbegrænsning ikke.
Der må ikke benyttes eddikesyreholdig
silikone!
14

Montering se s. 60
Dansk
Rengøring (se s. 68) og vedlagt
brochure
Reservedele (se s. 70)
Specialtilbehør (ikke med i leve-
ringsomfang)
Monteringsnøgle #58085000
Kitt
Fejl Årsag Hjælp
For lidt vand -Smudsfangsierne ved stopventilen
er tilstoppede.
-Rengør / udskift smudsfangsi
-Kontraventilen hænger -Udskift kontraventil
Grebet går trægt -Beskadiget afspærrings-ventil -Udskift afspærringsventilen
Armaturet drypper -Beskadiget afspærrings-ventil -Udskift afspærringsventilen
Vandvarmeren går ikke i gang -Smudsfangsien er snavset -Rengør / udskift smudsfangsi
-Kontraventilen hænger -Udskift kontraventil
Godkendelse (se s. 59)
15

Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor!
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• As misturadoras para lavatórios são fornecidas de
série com um moldador de jacto de chuveiro normal.
Para um tipo de jacto alternativo é fornecida uma
misturadora que pode ser facilmente adaptada no
local (ver página 62 fig. a1 - a2).
• Em caso de problemas com o esquentador de água,
ou se desejar mais débito de água, é possível adaptar
facilmente a misturadora fornecida. Além disso, é
necessário desmontar os 2 EcoSmart® (limitadores de
caudal, ver página 62 fig. b1 - b5).
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,15 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Português
Fluxograma
(ver página 65)
 Chuveiro Normal //
operação normal Normal
 operação normal Booster
 Chuveiro Booster
Medidas (ver página 64)
Descrição do símbolo
Funcionamento (ver página 66)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Bico de saída da água ajustá-
vel
Para os utilizadores destros o bico de saída
da água é utilizado da forma entregue no
estado de fornecimento. Para os utilizadores
canhotos o bico de saída da água é rodado
em 80°, permitindo uma utilização ergonó-
mica perfeita. Simplesmente desenroscar o
moldador do jacto com a chave adequada
e encaixar o bico.
Manutenção (ver página 69)
As válvulas anti-retorno devem ser verifica-
das regularmente de acordo com a DIN EN
1717 segundo os regulamentos nacionais
ou regionais (pelo menos uma vez por ano).
Afinação (ver página 63)
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 63). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
é recomendado.
Não utilizar silicone que contenha ácido
acético!
16

Montagem ver página 60
Português
Limpeza (ver página 68) e brochu-
ra em anexo
Peças de substituição (ver página
70)
Acessórios especiais (não incluí-
do no volume de fornecimento)
Chave especial #58085000
Mástique
Falha Causa Solução
Água insuficiente -Filtro da torneira de esquadria
obstruído.
-Limpar / trocar o filtro
-Válvula anti-retorno está presa -Trocar a válvula anti-retorno
Misturadora perra -Unidade de corte danificada. -Substituir unidade de corte
Misturadora a pingar -Unidade de corte danificada. -Substituir unidade de corte
O esquentador instantâneo não
funciona
-Filtro sujo -Limpar / trocar o filtro
-Válvula anti-retorno está presa -Trocar a válvula anti-retorno
Marca de controlo (ver página
59)
17

Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm!
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Mieszalnik umywalki wyposażony jest seryjnie w
kształtownik przepływu z normalnym strumieniem
prysznica. Jako rozwiązanie alternatywne dołączono
napowietrzasz, który można na miejscu w łatwy spo-
sób przezbroić (patrz strona 62 rys. a1 - a2).
• W przypadku problemów z przepływowym pod-
grzewaczem wody lub jeśli chce się uzyskać większy
przepływ wody, dołączony napowietrzacz można
na miejscu w łatwy sposób przezbroić. W tym celu
należy usunąć 2 EcoSmart® (ogranicznik przepływu)
(patrz strona 62 rys. b1 - b5).
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,15 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt stworzono wyłącznie do wody pitnej!
Polski
Schemat przepływu
(patrz strona 65)
 Strumień prysznica Normalna //
Strumień normalny Normalna
 Strumień normalny Booster
 Strumień prysznica Booster
Wymiary (patrz strona 64)
Opis symbolu
Obsługa (patrz strona 66)
Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
Regulowana główka pryszni-
cowa
W wersji praworęcznej główka prysznicowa
używana jest jak przy dostawie. Osoby
leworęczne mogą przekręcić główkę o
80°, żeby uzyskać doskonałą ergonomię.
Po prostu kształtownik przepływu należy
wykręcić odpowiednim kluczem i ponownie
nałożyć główkę.
Konserwacja (patrz strona 69)
Działanie zabezpieczeń przed przepływem
zwrotnym, zgodnie z normą DIN EN 1717 i
miejscowymi przepisami, musi być kontrolo-
wane (DIN 1988, raz w roku).
Ustawianie (patrz strona 63)
Mieszacz jednouchwytowy z ograniczni-
kiem temperatury wody, ustawianie, patrz
str. 63. Używanie ogranicznika temperatury
wody w połączeniu z przepływowym pod-
grzewaczem wody nie jest zalecane.
Nie stosować silikonów zawierających kwas
octowy!
18

Montaż patrz strona 60
Polski
Czyszczenie (patrz strona 68) i
dołączona broszura
Części serwisowe (patrz strona
70)
Wyposażenie specjalne (Nie jest
częścią dostawy)
Klucz montażowy #58085000
Kit instalatorski
Usterka Przyczyna Pomoc
Mała ilość wody -Zabrudzone sitka w zaworkach
kątowych.
-Oczyścić / wymienić sitko
-Mocno osadzone zabezpieczenie
przed przepływem zwrotnym
-Wymienić zabezpieczenie przed
przepływem zwrotnym
Uchwyt armatury pracuje z wysił-
kiem
-Uszkodzony górny element zamy-
kający
-Wymienić górny element zamy-
kający
Armatura cieknie -Uszkodzony górny element zamy-
kający
-Wymienić górny element zamy-
kający
Przepływowy podgrzewacz wody
nie załącza się
-Zabrudzone sitka -Oczyścić / wymienić sitko
-Mocno osadzone zabezpieczenie
przed przepływem zwrotnym
-Wymienić zabezpieczenie przed
przepływem zwrotnym
Znak jakości (patrz strona 59)
19

Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Armatura se musí montovat, proplachovat a testovat
podle platných norem!
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Umyvadlové baterie jsou standardně dodávány s
tvarovačem vodního proudu s normální ruční sprchou.
Pro vytvoření alternativního vzhledu vodního proudu
je přiložen perlátor, který lze snadno upravit na místě
(viz strana 62 obr. a1 - a2).
• Při problémech s průtokovým ohřívačem nebo pokud
budete požadovat větší průtok, je možné snadno
upravit přiložený perlátor přímo na místě. Navíc je
nezbytné odstranit 2 EcoSmart® (omezovače průtoku)
(viz strana 62 obr. b1 - b5).
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,15 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Diagram průtoku
(viz strana 65)
 Ruční sprcha Normal //
Normální proud Normal
 Normální proud Booster
 Ruční sprcha Booster
Rozmìry (viz strana 64)
Popis symbolů
Ovládání (viz strana 66)
Hansgrohe doporučuje ráno nebo po del-
ších přestávkách nepoužívat prvního půl litru
jako pitnou vodu.
Nastavitelná výtoková hubice
U verze pro praváky se používá výtoková
hubice v dodávaném stavu. Pro leváky je
možné nasadit hubici natočenou o 80°,
čímž je dosaženo perfektní ergonomie. Jed-
noduše vyšroubujte tvarovač proudu pomocí
vhodného klíče a hubici znovu nasaďte.
Údržba (viz strana 69)
U zpětných ventilů se musí podle DIN EN
1717 v souladu s národními nebo regio-
nálními předpisy testovat jejich funkčnost
(alespoň jednou ročně).
Nastavení (viz strana 63)
Páková baterie s omezením horké vody,
seřízení viz. str. 63. Ve spojení s průtokovými
ohřívači nedoporučujeme používat uzávěr
teplé vody.
Nepoužívat silikon s obsahem kyseliny
octové!
20
