Hans Grohe Logis 31515000 Manual

Logis
31515000
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство
за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30

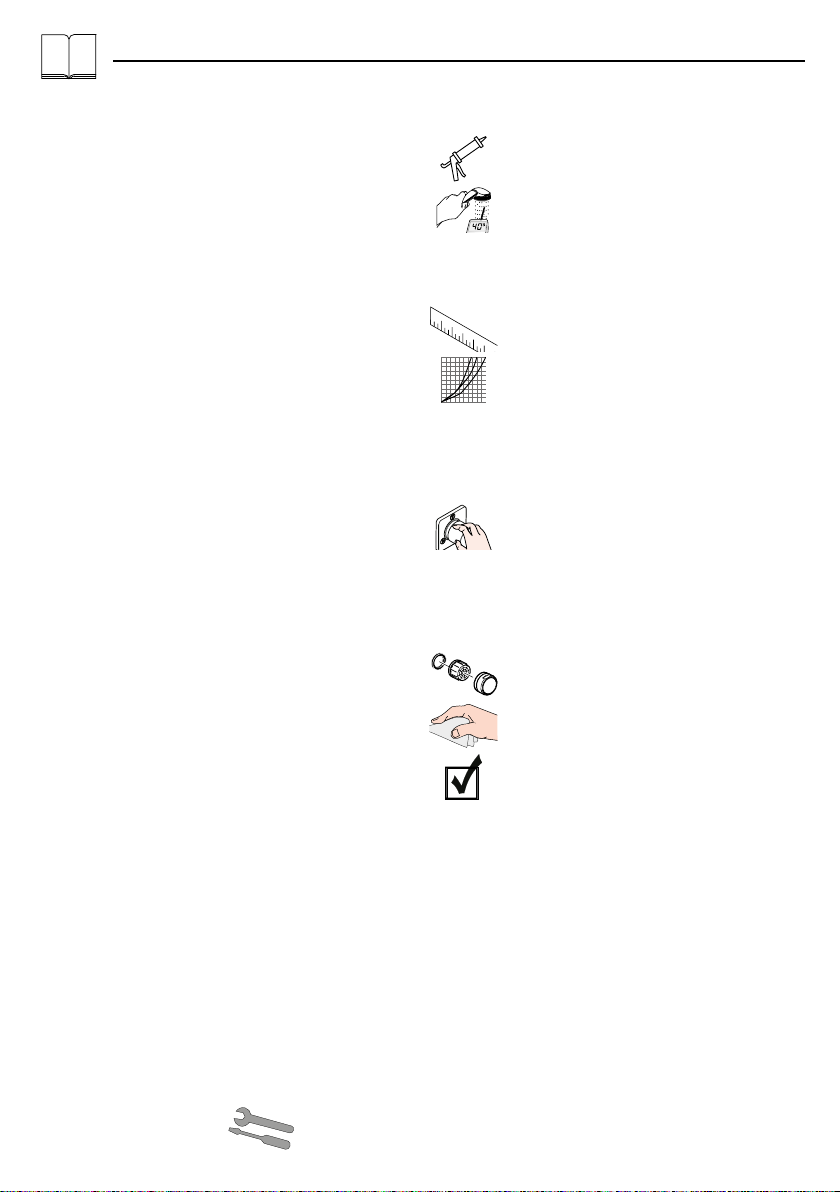

Montage siehe Seite 31
Prüfzeichen (siehe Seite 40)
Reinigung
siehe beiliegende Broschüre.
Serviceteile (siehe Seite 37)
Bedienung (siehe Seite 34)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten hal-
ben Liter nicht als Trinkwasser zu verwenden.
Durchflussdiagramm
(siehe Seite 36)
 Durchflussleistung Mischer
 Durchflussleistung Handbrause
 Durchflussleistung Absperrventil
Maße (siehe Seite 36)
Justierung (siehe Seite 33)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Nur Spül- oder Waschmaschinen die das DVGW-
Zeichen führen, dürfen ohne Zusatzsicherung an
das Geräteanschlussventil angeschlossen werden.
Wird kein Verbraucher an das Geräteanschlussventil
angeschlossen, muss dieses abgestopft werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Die Armatur kann nicht in Verbindung mit einem Durch-
lauferhitzer verwendet werden.
Deutsch
2

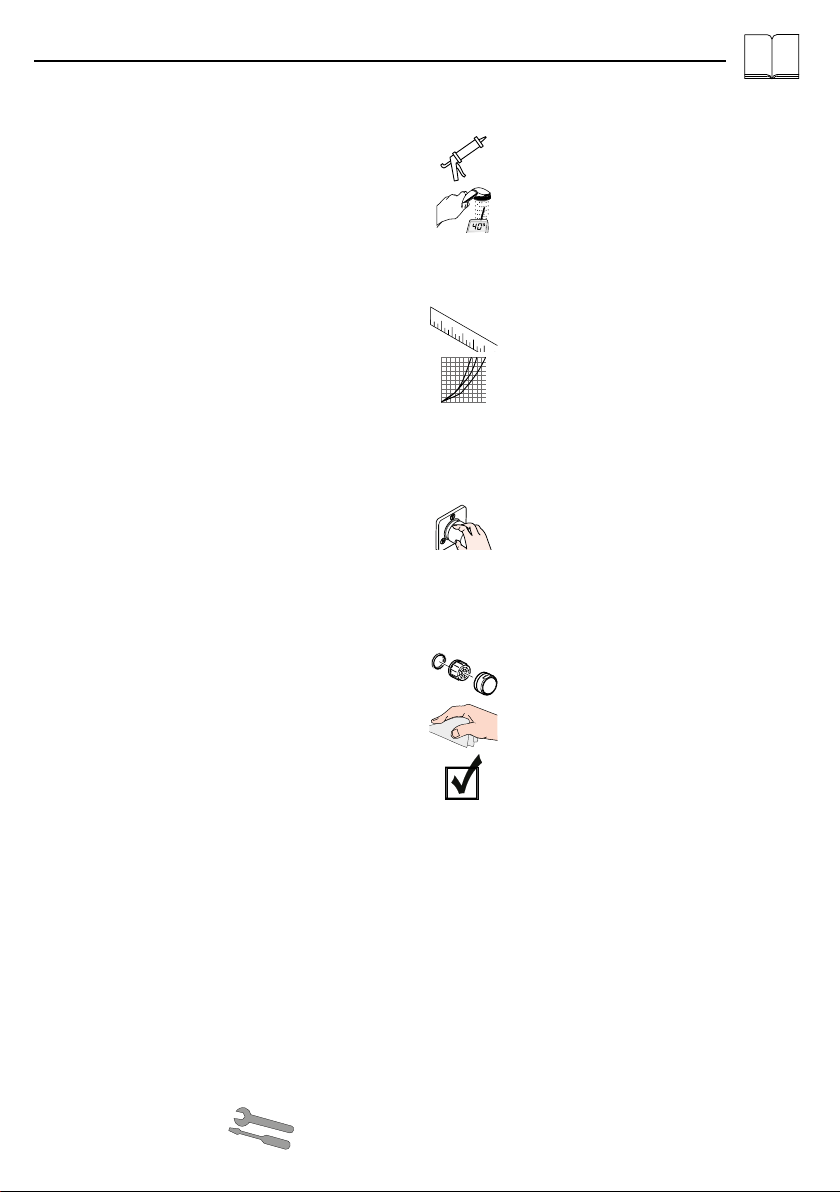

Montage voir pages 31
Classification acoustique et
débit (voir pages 40)
Nettoyage
voir la brochure ci-jointe.
Pièces détachées (voir pages 37)
Instructions de service (voir
pages 34)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Diagramme du débit
(voir pages 36)
 Débit du mélangeur
 Débit douchette
 Débit robinet d’arrêt
Dimensions (voir pages 36)
Etalonnage (voir pages 33)
Réglage de la limitation d'eau chaude. En
liaison avec les chauffe-eau, un blocage de
l'eau chaude n'est pas recommandable.
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Seuls les lave-vaisselle ou machines à laver portant
le sigle DVGW, doivent être reliés sans fusible
supplémentaire au raccord de l'appareil. Si aucun
consommateur n'est relié à la valve-raccord de
l'appareil, cette dernière doit être obturée.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Le robinet ne fonctionne pas avec une production d’eau
chaude instantanée.
Français
3

Assembly see page 31
Test certificate (see page 40)
Cleaning
see enclosed brochure.
Spare parts (see page 37)
Operation (see page 34)
Hansgrohe recommends not to use as drink-
ing water the first half liter of water drawn
in the morning or after a prolonged period
of non-use.
Flow diagram
(see page 36)
 Rate of flow mixer
 Rate of flow handshower
 Rate of flow stop valve
Dimensions (see page 36)
Adjustment (see page 33)
To adjust the hot water limiter. Using a hot
water limiter in combination with a continu-
ous flow water heater is not recommended.
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleaning purposes.
The hot and cold supplies must be of equal pres-
sures.
Only dishwashers and washing machines certified
with the DVGW emblem may be connected to the
appliance connection valve without an additional
fuse. If no consumer is connected to the appliance
connection valve, it must be plugged.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
The mixer can not used together with a continuous flow
water heater.
English
4

Montaggio vedi pagg. 31
Segno di verifica (vedi pagg. 40)
Pulitura
vedi il prospetto accluso.
Parti di ricambio (vedi pagg. 37)
Procedura (vedi pagg. 34)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Diagramma flusso
(vedi pagg. 36)
 Potenza di erogazione del miscelatore
 Potenza di erogazione docetta
 Portata di erogazione rubinetto d'arre-
sto
Ingombri (vedi pagg. 36)
Taratura (vedi pagg. 33)
Regolazione del limitatore di erogazione
d'acqua calda. Un limitatore di erogazione
di acqua calda in combinazione con le
caldaie istantanee non è consigliabile.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l'giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Solo le lavastoviglie e lavatrici con il marchio
DVGW si possono collegare senza fusibile supple-
mentare con la valvola di collegamento dell'appa-
recchio. Nel caso in cui non si collega un apparec-
chio con la valvola di collegamento, la valvola deve
essere chiusa con l'apposito tappo.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Il rubinetto non può essere utilizzato insieme ad uno
scalda-acqua istantaneo.
Italiano
5

Montaje ver página 31
Marca de verificación (ver pági-
na 40)
Limpiar
ver el folleto adjunto.
Repuestos (ver página 37)
Manejo (ver página 34)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Diagrama de circulación
(ver página 36)
 Caudal mezclador
 Caudalmáximo Teleducha
 Caudal máximo Llave de paso
Dimensiones (ver página 36)
Ajuste (ver página 33)
Ajuste del límite de agua caliente. En com-
binación con calentadores continuos no es
recomendable utilizar un bloqueo de agua
caliente.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Sin seguro adicional, solo está permitido conectar a
la válvula de conexión de aparatos, los lavavajillas
y las lavadoras que lleven incorporado el sello
DVGW (Asociación alemana de especialistas en
instalaciones de gas y agua). Si no se va a conectar
ningún dispositivo consumidor a la válvula de cone-
xión de aparatos, entonces esta deberá taparse con
prensaestopas.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Este grifo no es apto en combinación con un calentador
continuo.
Español
6

Montage zie blz. 31
Keurmerk (zie blz. 40)
Reinigen
zie bijgevoegde brochure.
Service onderdelen (zie blz. 37)
Bediening (zie blz. 34)
Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Doorstroomdiagram
(zie blz. 36)
 Doorstroomcapaciteit mengkraan
 Doorstroomcapaciteit handdouche
 Doorstroomcapaciteit inbouwstopkranen
Maten (zie blz. 36)
Instellen (zie blz. 33)
Instellen van de warmwaterbegrenzing.
In combinatie met een doorstromer is een
warmwaterblokkering niet aanbevelens-
waardig.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Enkel vaatwas- of wasmachines die beschikken
over het DVGW-kenmerk, mogen zonder extra
beveiliging aangesloten worden aan de aansluitklep
van het apparaat. Indien geen verbruiker aan de
aansluitklep van het apparaat wordt aangesloten,
moet die afgesloten worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Het artikel kan niet in combinatie met een doorstroomtoe-
stel toegepast worden.
Nederlands
7

Montering se s. 31
Godkendelse (se s. 40)
Rengøring
se venligst den vedlagte brochure.
Reservedele (se s. 37)
Brugsanvisning (se s. 34)
Hansgrohe anbefaler at den første halve liter
om morgenen eller efter længere stagne-
ringstider ikke anvendes som drikkevand.
Gennemstrømningsdiagram
(se s. 36)
 Gennemstrømnigskapacitet etgrebsar-
maturer
 Gennemstrømnigskap. håndbruser
 Gennemstrømnigskapacitet Afspærings-
ventil
Målene (se s. 36)
Forindstilling (se s. 33)
Indstilling af varmvandsbegrænsningen. I
forbindelse med gennemstrømningsvandvar-
mere anbefaler vi ikke en varmvandsspærre.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Du må kun tilslutte opvaksemaskiner og vaske-
maskiner med DVGW-tegn uden ekstra sikring til
apparatets tilslutningsventil. Hvis der ikke tilsluttes en
forbruger til apparatets tilslutningsventil, skal ventilen
lukkes med en prop.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Armaturet bør ikke anvendes i forbindelse med en gen-
nemstrømningsvandvarmer.
Dansk
8

Montagem ver página 31
Marca de controlo (ver página
40)
Limpeza
consultar a seguinte brochura.
Peças de substituição (ver página
37)
Funcionamento (ver página 34)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Fluxograma
(ver página 36)
 Caudal misturadora
 Caudal chuveiro de mão
 Caudal Válvula de corte
Medidas (ver página 36)
Afinação (ver página 33)
Ajuste do limitador de água quente. Em
combinação com um esquentador, não é
recomendável o uso de um bloqueio de
água quente.
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Apenas as máquinas de lavar loiça ou as máquinas
de lavar roupa que têm a posto o símbolo DVGW
podem ser conectadas à válvula de ligação do
aparelho, sem a utilização de um dispositivo de pro-
tecção complementar. Se a válvula de ligação do
aparelho não for conectada a nenhum consumidor
é necessário fechá-la.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
A misturadora não pode ser utilizada com esquentado-
res instantâneos ou caldeira.
Português
9

Montaż patrz strona 31
Znak jakości (patrz strona 40)
Czyszczenie
patrz dołączona broszura.
Części serwisowe (patrz strona
37)
Obsługa (patrz strona 34)
Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
Schemat przepływu
(patrz strona 36)
 Wydajność przepływu przez mieszacz
 Wydajność przepływu przez prysznic
ręczny
 Wydajność przepływu Zawór odcinają-
cy
Wymiary (patrz strona 36)
Ustawianie (patrz strona 33)
Ustawianie ogranicznika ciepłej wody.
Używanie ogranicznika temperatury wody
w połączeniu z przepływowym podgrzewa-
czem wody nie jest zalecane.
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Bez dodatkowego zabezpieczenia do zaworu
przyłączeniowego urządzenia można podłączyć
jedynie zmywarkę lub pralkę posiadającą zna-
czek DVGW. Gdy do zaworu przyłączeniowego
urządzenia nie podłącza się żadnego odbiornika,
należy go zaślepić.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Armatura nie może współpracować z przepływowymi
podgrzewaczami wody.
Polski
10

Montáž viz strana 31
Zkušební značka (viz strana 40)
Čištění
viz přiložená brožura.
Servisní díly (viz strana 37)
Ovládání (viz strana 34)
Hansgrohe doporučuje ráno nebo po del-
ších přestávkách nepoužívat prvního půl litru
jako pitnou vodu.
Diagram průtoku
(viz strana 36)
 Průtokové množství baterie
 Průtokové množství ruční sprchy
 Průtok uzavírací ventil
Rozmìry (viz strana 36)
Nastavení (viz strana 33)
Nastavení omezovače teplé vody. Ve
spojení s průtokovým ohřívačem se použití
uzávěru teplé vody nedoporučuje.
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Na ventil pro připojení zařízení se smí bez přídavné
pojistky připojit jen myčky nebo pračky se značkou
DVGW. Pokud nebude k připojovacímu ventilu napo-
jen žádný spotřebič, je nutné ho opatřit záslepkou.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Armatura se nesmí používat v kombinaci s průtokovým
ohřívačem.
Česky
11

Montáž viď strana 31
Osvedčenie o skúške (viď strana
40)
Čistenie
nájdete v priloženej brožúre.
Servisné diely (viď strana 37)
Obsluha (viď strana 34)
Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol litra
vody ako pitnú vodu.
Diagram prietoku
(viď strana 36)
 Prietokové množstvo zmiešavacej baté-
rie
 Prietokové množstvo ručnej sprchy
 Prietok uzatvárací ventil
Rozmery (viď strana 36)
Nastavenie (viď strana 33)
Nastavenie obmedzenia teplej vody. V spo-
jení s prietokovými ohrievačmi sa neodporú-
ča použitie obmedzovača teplej vody.
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
K ventilu pripojenia zariadení je možné bez doda-
točného zaistenia pripojiť len umýv ačku riadu alebo
práčku so značkou DVGW. Ak nebude k pripojova-
ciemu ventilu pripojený žiaden spotrebič, musí byť
tento opatrený záslepkou.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Armatúra sa nesmie používať v kombinácii s prietokovým
ohrievačom.
Slovensky
12

安装 参见第页 31
检验标记 (参见第页40)
清洗
附有小手册
备用零件 (参见第页37)
操作 (参见第页34)
汉斯格雅建议，清晨或在水流长时间停
滞后，前半升水不作饮用水使用。
流量示意图
(参见第页36)
龙头流速
手提花洒流速
流速停止阀
大小 (参见第页36)
调节 (参见第页33)
热水温度调节。如果使用即热式喷头，
则不建议安装热水阀门。
请勿使用含有乙酸的硅！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
只有那些带有DVGW标记的洗衣机或洗碗机才
可以不需附加其他安全设备而直接连接到本产
品的外接设备供水阀上。用户不得连接本产品
的外接设备供水阀，必须把它堵起来。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
阀门不可与即热式热水器连接使用。
中文
13

Монтаж см. стр. 31
Знак технического контроля
(см. стр. 40)
Очистка
см прилагаемая брошюра
Κомплеκт (см. стр. 37)
Эксплуатация (см. стр. 34)
Hansgrohe рекомендует по утрам либо
после длительного перерыва в использо-
вании не использовать первые поллитра
воды для питья.
Схема потока
(см. стр. 36)
 Пропускная способность смесителя
 Пропускная способность ручного
душа
 Пропускная способность Запорный
клапан
Размеры (см. стр. 36)
Подгонка (см. стр. 33)
Регулировка ограничителя горячей воды.
В сочетании с проточными нагревателями
не рекомендуется использовать блокиров-
ку воды.
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Без дополнительного предохранителя к вентилю
для подключения приборов разрешается под-
ключать только посудомоечные или стиральные
машины со знаком DVGW. Если к вентилю для
подключения приборов не подключено ни одного
приемника, то его необходимо закрыть.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Применение арматуры при наличии проточного на-
гревателя не допускается.
Русский
14

Szerelés lásd a oldalon 31
Vizsgajel (lásd a oldalon 40)
Tisztítás
lásd a mellékelt brosúrát.
Tartozékok (lásd a oldalon 37)
Használat (lásd a oldalon 34)
A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne hasz-
nálja ivóvízként.
Átfolyási diagramm
(lásd a oldalon 36)
 Átfolyási teljesítmény, keverő
 Átfolyási teljesítmény, kézi zuhany
 Átfolyási teljesítmény Elzárószelep
Méretet (lásd a oldalon 36)
Beállítás (lásd a oldalon 33)
A meleg víz korlátozás beállítása. Átfolyós
vízmelegítőknél meleg víz korlátozó haszná-
lata nem ajánlott.
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Csak a DVGW-jelzéssel ellátott mosogató- vagy
mosógépeket szabad kiegészítő biztosítás nélkül
a készülék csatlakozószelepéhez csatlakoztatni.
Amennyiben nem csatlakoztatnak felhasználót a
készülék csatlakozószelepéhez, akkor ezt be kell
dugaszolni.
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
A vízcsapot nem lehet átfolyós vízmelegítővel használni.
Magyar
15

Asennus katso sivu 31
Koestusmerkki (katso sivu 40)
Puhdistus
katso oheinen esite
Varaosat (katso sivu 37)
Käyttö (katso sivu 34)
Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä aamui-
sin eikä silloin, kun laitetta ei ole käytetty
pitkään aikaan.
Virtausdiagrammi
(katso sivu 36)
 Sekoittimen läpivirtausmäärä
 Käsisuihkun läpivirtausmäärä
 Läpivirtausmäärä Sulkuventtiili
Mitat (katso sivu 36)
Säätö (katso sivu 33)
Lämpötilan rajoittimen säätäminen. Emme
suosittele käyttämään lämpötilan rajoitinta
vedenlämmittimen (läpivirtauskuumennin)
yhteydessä.
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Vain sellaiset astian- tai pyykinpesukoneet, joissa on
DVGW-merkintä, saa kytkeä ilman lisävarmistusta
laiteliittimeen. Jos liitäntäventtiiliin ei liitetä konetta, se
on tukittava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Armatuuria ei voi käyttää läpimenovedenkuumentimen
yhteydessä.
Suomi
16

Montering se sidan 31
Testsigill (se sidan 40)
Rengöring
se den medföljande broschyren
Reservdelar (se sidan 37)
Hantering (se sidan 34)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten på
morgonen eller efter längre perioder utan
användning.
Flödesschema
(se sidan 36)
 Genomströmningskapacitet ettgrepps-
blandare
 Genomströniningskapacitet handdusch
 Genomströmningmängd Spärrventil
Måtten (se sidan 36)
Justering (se sidan 33)
Ställa in varmvattenregleringen. Tillsammans
med varmvattenberedare rekommenderas
inte en varmvattenspärr.
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Endast disk- och tvättmaskiner som är försedda med
DVGW-märkning får anslutas till kopplingsventilen
utan extra uppsäkring. Om ingen förbrukare ansluts
till kopplingsventilen måste denna sättas igen.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Blandaren kan inte användas tillsammans med en varm-
vattenberedare.
Svenska
17

Montavimas žr. psl. 31
Bandymo pažyma (žr. psl. 40)
Valymas
žr. pridedamoje brošiūroje.
Atsarginės dalys (žr. psl. 37)
Eksploatacija (žr. psl. 34)
Naudojant po ilgesnės pertraukos, „Hans-
grohe“ rekomenduoja pirmo pusės litro
vandens nevartoti kaip geriamojo.
Pralaidumo diagrama
(žr. psl. 36)
 Vandens pralaidumas. Maišytuvas
 Rankų dušo vandens pralaidumas
 Vandens pralaidumas Uždarymo vožtu-
vas
Išmatavimai (žr. psl. 36)
Reguliavimas (žr. psl. 33)
Karšto vandens ribojimas. Kartu su cirkuliaci-
niais šildytuvais nerekomenduojama naudoti
karšto vandens blokavimo įtaisų.
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Be papildomos apsaugos prie įrenginio jungiamojo
vožtuvo junkite tik skalbimo arba indų plovimo ma-
šinas, turinčias DVGW ženklą. Jeigu prie įrenginio
prijungimo vožtuvo neprijungtas joks prietaisas, jis
turi būti sandariai uždarytas.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Armatūros negalima naudoti kartu su tekančio vandens
šildytuvu.
Lietuviškai
18

Sastavljanje pogledaj stranicu 31
Oznaka testiranja (pogledaj
stranicu 40)
Čišćenje
se u priloženoj brošuri.
Rezervni djelovi (pogledaj strani-
cu 37)
Upotreba (pogledaj stranicu 34)
Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode ne
upotrebljavate za piće.
Dijagram protoka
(pogledaj stranicu 36)
 Protok vode Slavina
 Protok vode Ručni tuš
 Protok vode zaporni ventil
Mjere (pogledaj stranicu 36)
Regulacija (pogledaj stranicu 33)
Namještanje limitera tople vode. U kombina-
ciji s protočnim bojlerima nije preporučljiva
primjena sustava za blokiranje dotoka tople
vode.
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Samo perilice za suđe ili rublje sa oznakom DVGW
smijete koristiti bez dodatnog osiguranja priključnog
ventila! Ako se na priključni ventil uređaja ne priklju-
čuje niti jedan potrošač, isti se mora začepiti.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Armatura se ne može rabiti u kombinaciji sa protočnim
bojlerom.
Hrvatski
19

Montajı bakınız sayfa 31
Kontrol işareti (bakınız sayfa 40)
Temizleme
birlikte verilen broşür
Yedek Parçalar (bakınız sayfa 37)
Kullanımı (bakınız sayfa 34)
Hansgrohe sabahları uzun durgunluk süresi
sonrasında ilk yarım litre suyun içme suyu
olarak kullanılmamasını önerir.
Akış diyagramı
(bakınız sayfa 36)
 Miks bataryanın debisi
 El duşunun debisi
 Debisi Kesme valfı
Ölçüleri (bakınız sayfa 36)
Ayarlama (bakınız sayfa 33)
Sıcak su sınırlamasının ayarlanması. Sıcak su
kilidinin sürekli ısıtıcıyla kullanılması tavsiye
edilmez.
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden temizli-
ği amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Sadece DVGW işaretine sahip bulaşık ya da çama-
şır makineleri ek emniyet olmadan cihaz bağlantı
valfına bağlanmalıdır. Cihaz bağlantı valfına bir
tüketici bağlanmayacaksa, bunun tapa ile kapatılma-
sı gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Armatür bir akış ısıtıcısı ile birlikte kullanılamaz.
Türkçe
20
