Hans Grohe Cento 04571805 Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Cento
04571805

2
English Français
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate 1.75 GPM
Hole size in mounting surface 1⅜"
Max. depth of mounting surface 2⅜"
* Please know and follow all applicable local plumb-
ing codes when setting the temperature on the water
heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• Protection against backflow is provided by two
check valves in the sprayhead.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.75 GPM
Dimension du trou dans la surface
de montage 1⅜ po
Profondeur maximale de la surface 2⅜ po
de montage
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• La protection contre le retour d'eau est fournie
par un clapet de non-retour double.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
 The hot and cold supply hoses included
with this faucet are for use with ⅜
stops. If your stops are a different size, pur-
chase adapters at your local plumbing supply
store or home center.
 Les tuyaux d’alimentacion pour l’eau
chaud et froids inclus avec ce robinet
sont pour l’usage avec les arrêts de ⅜.
Si vos arrêts sont une taille différente, achetez
les adaptateurs à votre magasin de provision
de plomberie local.

3
Español
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo 1.75 GPM
Tamaño del orificio en la superficie
de montaje 1⅜"
Profundidad máxima de la 2⅜"
superficie de montaje
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calenta-
dor de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• La protección contra flujo inverso se proporciona
mediante una válvula de retención doble.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

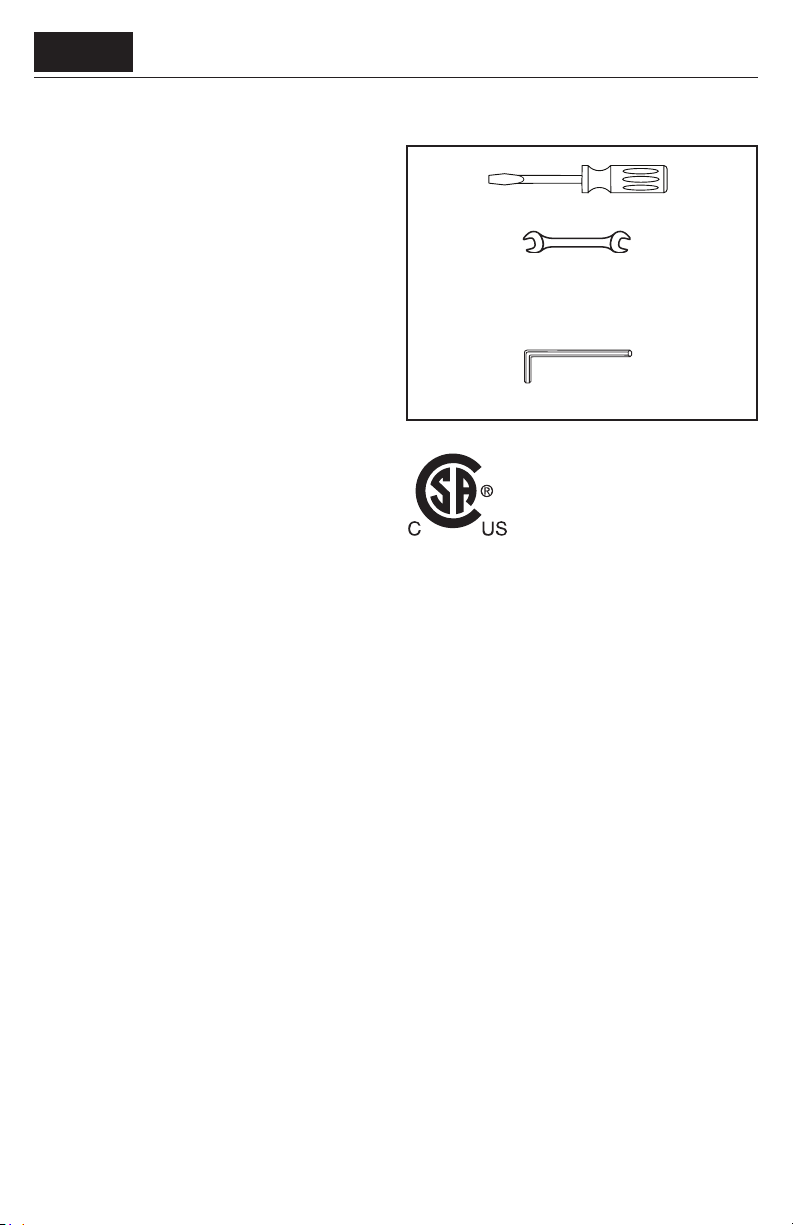

Tools Required / Outiles Utiles /
Herramientas Útiles
 Las tuberías de suministro incluyeron
con este chorro son para el uso con
topes de ⅜. Si sus topes son un tamaño
diferente, compra adaptadores en su tienda de
suministro de plomería local.
This unit meets or exceeds the following:
• ASME A112.18.1 / CSA B125.1
• Listed by CSA for use in the US
and Canada
9 mm
16 mm
4 mm

4
9¼"
16⅛"32⅞"
max. 2¾" 8⅝"
⅜
1⅜"
8⅝"
7⅝"
9"
2"
1⅛"
4⅝"
approx.
19⅝"
20°
3"
4⅞"
6"
6⅞"
1⅜"
9"
⅜
4¼"
7⅜"
7
5
°
7
5
°
10½"
2⅝"
8"
1⅜"
¼"

5
English Français Español
Position the baseplate and
gasket over the holes in the
mounting surface.
Placez l’embase et le joint sur la
surface de montage.
Ubique la placa de base y la
junta sobre los orificios de la
superficie de montaje.
Install the Baseplate (optional) / L’installation de l’embase (en option) /
Instalación de la placa de base (opcional)
A
B

6
English Français Español
Place the faucet and sealing ring
on the mounting surface.
Install the plastic washer, friction
washer, metal washer, and
mounting nut.
If the mounting surface is thicker
than 1¾", or if there is insuf-
ficient space, omit the plastic
washer.
Tighten the mounting nut.
Tighten the screws.
Placez l'anneau d'étanchéite
et le robinet sur la surface de
montage.
Installez la rondelle de plastique,
la rondelle en fibre, la rondelle
de friction, et l'écrou de montage.
Si l'épaisseur du comptoir dé-
passe 1¾ po, ou si l'espace dis-
ponible est insuffisant, omettez
la rondelle de plastique.
Serrez l'écrou de montage et les
vis de serrage.
Coloque el oro de sellado y
el grifo sobre la superficie de
montaje.
Instale la arandela plástica, la
arandela de fibra, la aran-
dela de fricción y la tuerca de
fijación.
Si el espesor de la mesada es
superior a 1¾ pulg. o si no
hay suficiente espacio, puede
omitirse la arandela plástica.
Apriete la tuerca de fijación y
los tornillos.
Installation / Installation / Instalación
max. 1¾"
max. 2¾"
21a 1b

7
English Français Español

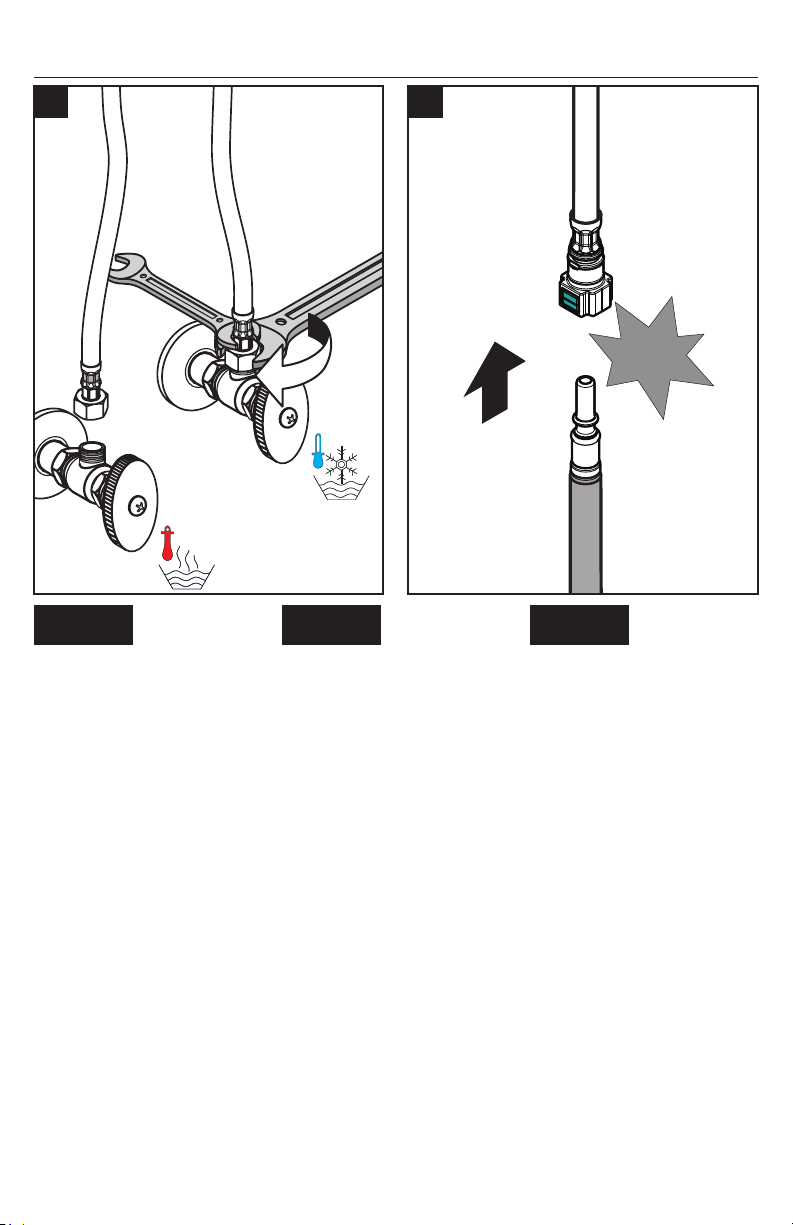

Connect the hot and cold supply
hoses to the stops.
 Use two wrenches.
 Do not allow the sup-
ply hoses to twist.
Connect the handspray hose to
the connection hose.
Connectez les tuyaux d'arrivée
d'eau chaude et d'eau froide
aux tuyau d'alimentation.
 Servez-vous de deux
clés, tel qu'illustre dans
le schema. Serrez
fermement a l'aide des
clés.
 Assurez-vous que les
tuyaux n'sentortillent
pas.
Raccordez le tuyau de la
douchette au tuyau d'arrivée de
la douchette.
Conecte las mangueras de sumi-
nistro de agua caliente y fría a
las alimentaciones de la red.
 Use dos llaves, como se
illustra en el diagrama.
 No permita que nin-
guna de los mangueras
se retuerza.
Conecte la manguera de rocia-
dor de mano a la manguera de
suministro.
9 mm
16 mm
CLICK
3 4

8
English Français Español

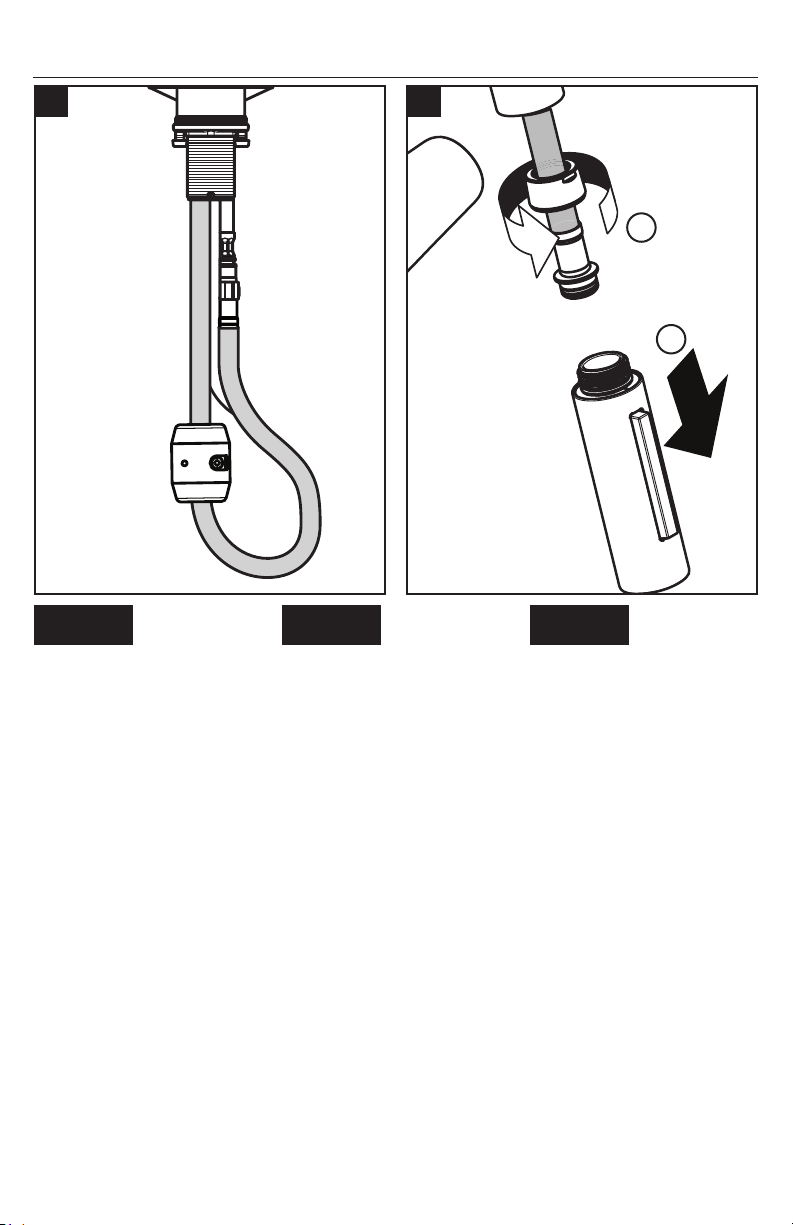

Install the hose weight.
Test the handspray hose. If it
does not retract smoothly, reposi-
tion the weight.
Remove the sprayhead.
Installez le contrepoids sur le
tuyau.
Tirez sur la douchette. Elle
devrait coulisser facilement et se
rétracter sans à-coups. Modifiez
la position du contrepoids au
besoin.
Instale el contrapeso.
Tire del rociador de mano.
Debe moverse con fac-
ilidad y retraerse suavemente.
Reposicione el contrapeso
según sea necesario.
Retirez la douchette. Retire la ducha.
5 6
1
2

9
English Français Español

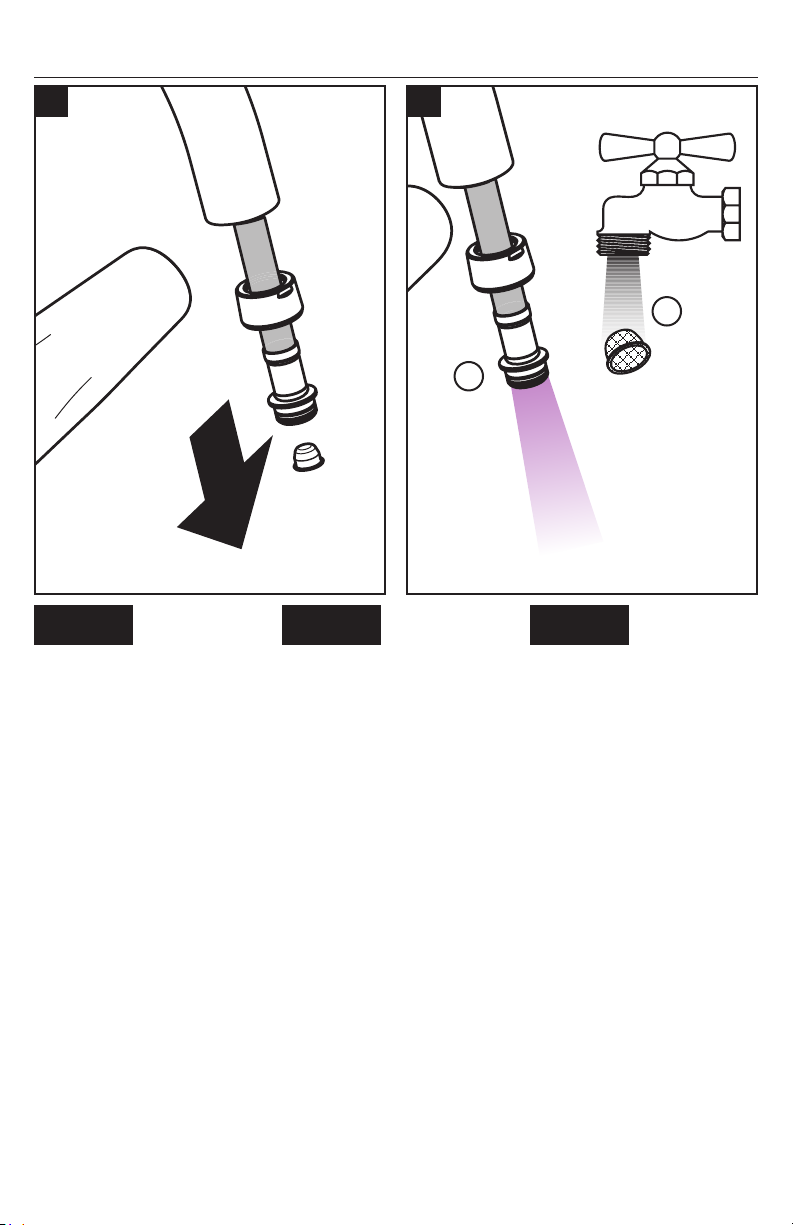

Remove the hose filter. Retirez le filtre. Retire el filtro.
Flush the faucet for at least two
minutes.
Flush the hose filter.
Rincez le robinet pour un mini-
mum de deux minutes.
Rincez le filtre.
Enjuague el grifo durante un
mínimo de dos minutos.
Enjuague el filtro.
> 2 min
78
2
1

10
English Français Español
Reinstall the hose filter and
sprayhead.
Installez le filtre et la douchette. Instale el filtro y la ducha.
 Do not over-tighten!  Ne serrez pas avec une
force excessive!  No apriete en exceso.
9

11

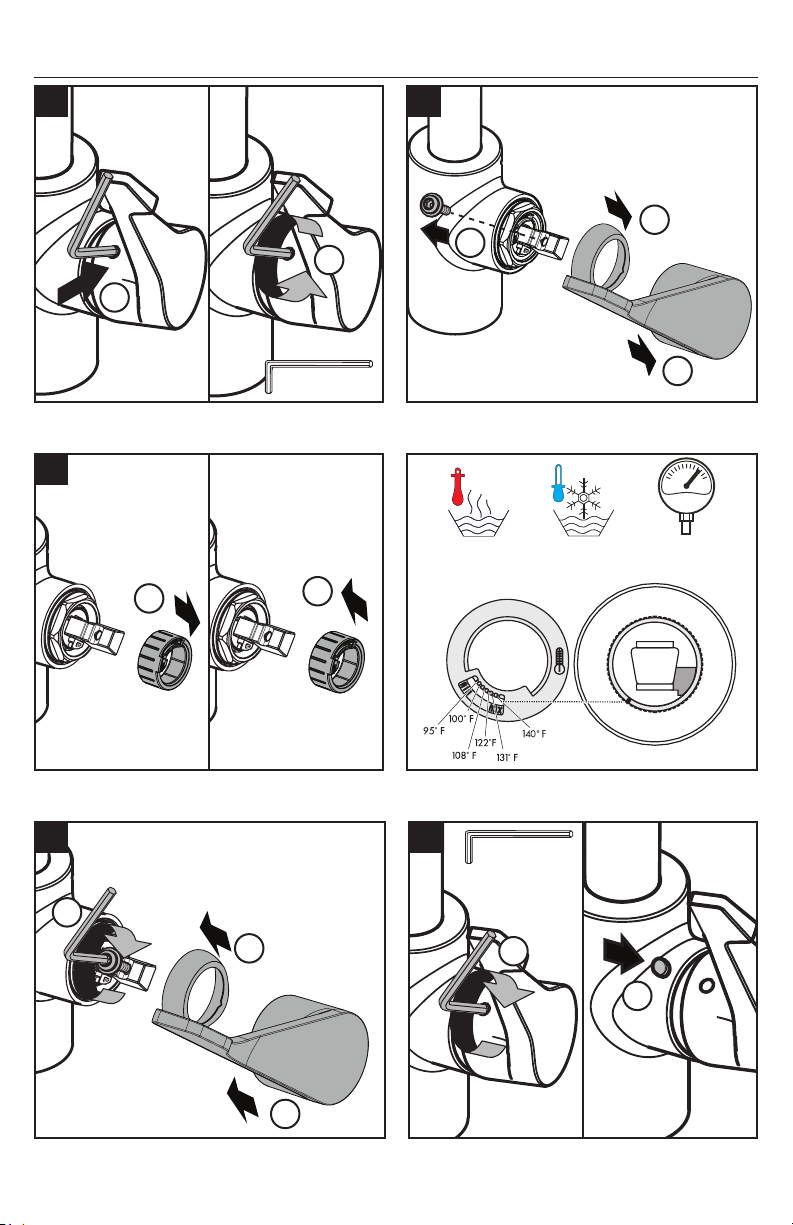

Set the High Temperature Limit Stop (optional) / Réglage de la butée limite d’eau
chaude (en option) / Ajuste el tope de límite de alta temperatura (opcional)
140°F 50° F 44 PSI
4 x
1
3
5
2
4
1
2
3
1
2
1
2
1
2
4 mm
4 mm
1
2
3
4 x

12
Replacement Parts / Pièces détachées / Repuestos
95498800
92730000
95008000
95140000
98193000
(32x2)
98127000
(11x2)
97209000
95049000 88624000
95561000
97523000
95562800
96316001
95909000
98459801
97735000
98231000
(18x1.5)
98140000
(20x1)
97350000
95340000
92204000
96338000

User Instructions / Instructions de service / Manejo
13
cold
froid
frío
hot
chaud
caliente
on
ouvert
abierto
off
fermé
cerrar
1
2

Cleaning / Nettoyage / Limpieza

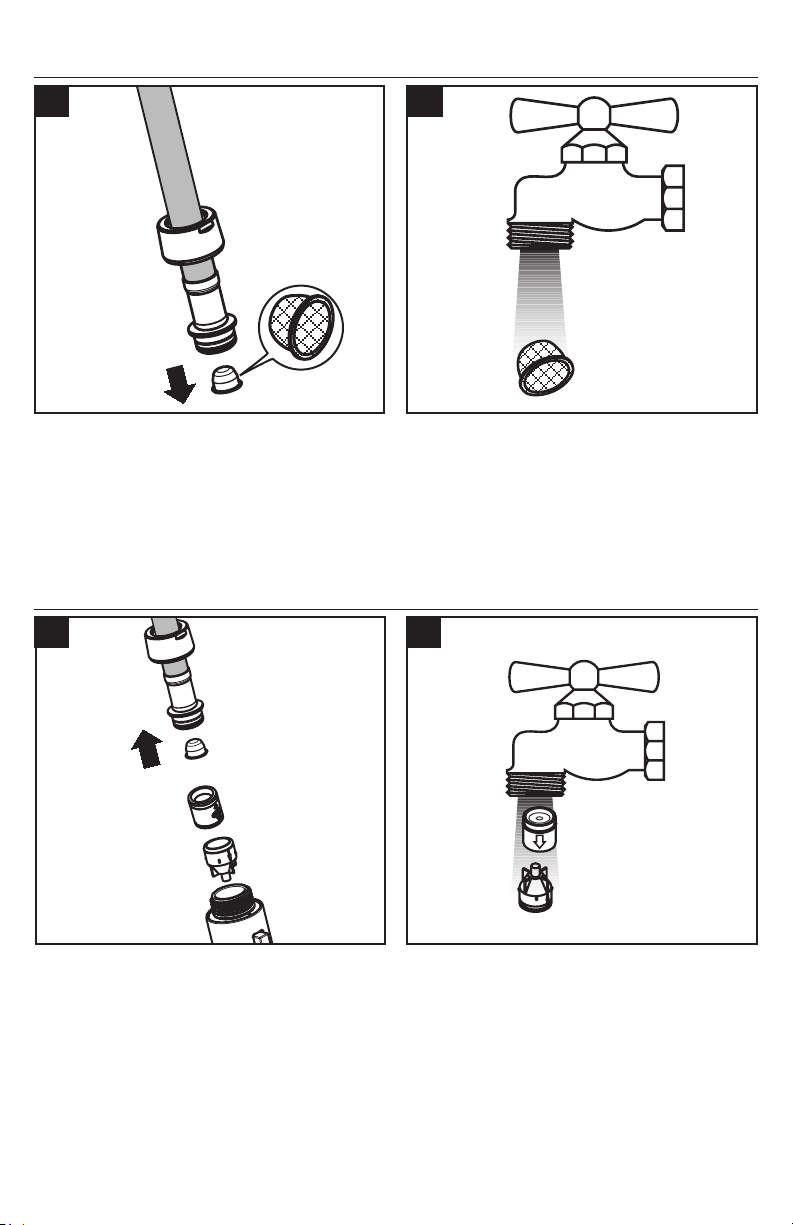

Maintenance / Entretien / Mantenimiento
14
21
1 2

15
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the
needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take
proper care of it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when
needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
´Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
´Abrasive cleaning powders, pads, or brushes.
´Steam cleaners.
´“No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage.
When using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after
cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any
overspray from the Hansgrohe product.
• Damage to the product caused by improper care or the use of improper cleaning agents is
not covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.
Conseil de nettoyage pour les produits Hansgrohe
Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent
de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin
d'éviter d'endommager le produit, il est nécessaire d'en prendre soin.
Pour de meilleurs résultats :
• Empêchez l'accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c'est
nécessaire.
• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
• N'utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
´Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de
l’acide acétique.
´Les poudres de nettoyage, les tampons ou les brosses abrasives.
´Les nettoyeurs à vapeur.
´Les produits de nettoyage « sans rinçage ».
• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
• Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les
ouvertures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation,
pulvérisez le nettoyant sur un chiffon ou une éponge douce.

16
Important
• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour
cheveux, parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec
de l'eau propre après chaque utilisation.
• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les
raccords de tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un
meuble sous lavabo, car les vapeurs qui s'en degagent risquent d'abimer les produits.
• Les dommages au produit causés par un mauvais entretien ou par l'utilisation de produits
de nettoyage inadéquats ne sont pas couverts par la garantie.
• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de
blessure.
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos
para satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones
hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para obtener mejores resultados:
• Evite la acumulación de restos de jabón o sarro limpiando el producto Hansgrohe cuando sea necesario.
• Seleccione un agente de limpieza diseñado específicamente para el tipo de producto.
• No use estos tipos de limpiadores, ya que causarán daño a su producto Hansgrohe:
´Agentes limpiadores que contengan ácido clorhídrico, fórmico, acético o lejía.
´Polvos, paños o cepillos de limpieza abrasivos.
´Limpiadores a vapor
´Agentes de limpieza "sin enjuague”.
• Siempre siga las instrucciones provistas por el fabricante del agente de limpieza.
• No mezcle los agentes de limpieza, a menos que esté indicado por el fabricante.
• No rocíe limpiadores directamente sobre el producto, ya que podrían caer gotas sobre las aberturas y
espacios y causar daños. Cuando use limpiadores en spray, rocíe el limpiador sobre un paño suave o
esponja.
• Siempre enjuague su producto Hansgrohe con agua limpia y séquelo y lústrelo con un paño suave después
de la limpieza.
Importante
• Los residuos de productos de aseo como jabon liquido, champus, gel de ducha, tintes de pelo, perfumes,
lociones de afeitado y esmalte de unas pueden danar tambien los materiales. Enjuague el producto con
agua limpia después de cada uso.
• Los residuos de limpiadores para lavatorios, bañeras o azulejos pueden causar daño a los grifos y accesorios.
Enjuague inmediatamente cualquier derrame que haya sobre el producto de Hansgrohe.
• Tampoco pueden generarse depositos de productos de limpieza o quimicos debajo de los productos, p. ej. En
un armario de lavabo. De lo contrario, los vapores generados pueden danar los productos.
• Los daños que resulten de un cuidado inadecuado o uso de agentes de limpieza
inadecuados no están cubiertos por la garantía.
• Si se daña un componente del producto, reemplácelo, ya que existe riesgo de lesión.

17
Limited Consumer Warranty
This warranty is limited to products manufactured by Hansgrohe, Inc. (“Hansgrohe”) that are purchased by a consumer
in the United States or Canada after March 1, 1996, and installed in either the United States or in Canada.
WHO IS COVERED BY THE WARRANTY
This limited warranty extends to the original purchaser only. This warranty is non-transferable. Hansgrohe neither assumes
nor authorizes any person to create for it any other obligation or liability in connection with this product.
LENGTH OF WARRANTY
If you are a consumer who purchased the product for use primarily for personal, family or household purposes, this
limited warranty starts on the date of purchase and extends for as long as you own the product and the home in which
the product is originally installed. If you purchased the product for use primarily for any other purpose, including, without
limitation, a commercial purpose, this limited warranty starts on the date of purchase and extends (i) for 1 year, with
respect to Hansgrohe and Commercial products, and (ii) for 5 years, with respect to Axor products. The Rubbed Bronze
finish is subject to a 3-year limited warranty starting on the date of purchase.
WHAT IS COVERED BY THE WARRANTY
This limited warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against
defects in material or workmanship as follows:
Hansgrohe will replace at no charge for parts only or, at its option, replace any product or part of the product that
proves defective because of improper workmanship and/or material, under normal installation, use, service and
maintenance. If Hansgrohe is unable to provide a replacement and repair is not practical or cannot be made in
timely fashion, Hansgrohe may elect to refund the purchase price in exchange for the return of the product. REPAIR
OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS PROVIDED
UNDER THIS LIMITED WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER.
WHAT IS NOT COVERED BY THE WARRANTY
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper
maintenance, misuse, abuse, negligence, accident or alteration; (2) the use of abrasive or caustic cleaning agents
or “no-rinse” cleaning products, or the use of the product in any manner contrary to the product instructions; or
(3) conditions in the home such as excessive water pressure or corrosion.
C. Labor and other expenses for disconnection, deinstallation, or return of the product for warranty service (including
but not limited to proper packaging and shipping costs), or for installation or reinstallation of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display purposes.
HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR ANY OTHER PERSON FOR ANY INCIDENTAL,
SPECIAL OR CONSEQUENTIAL DAMAGES, ARISING OUT OF BREACH OF THIS LIMITED WARRANTY.
Some provinces and some states do not allow the exclusion or limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
In requesting warranty service, you will need to provide:
1. The sales receipt or other evidence of the date and place of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004

18
Toll-free 800-334-0455
When warranty service is completed, any repaired or replacement product or part will be returned to you postage
prepaid. REVISED MAY 1, 2016.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect.
Prior to installing, always carefully study the enclosed instructions on the proper installation and the care and maintenance
of this product. If you have questions at any time about the use, installation or performance of your Hansgrohe product,
or this warranty, please write us or call us toll-free at 800-334-0455.

19

20
Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004
Tel. [phone] • Fax [phone]
www.hansgrohe-usa.com
US - Installation Instructions • Part No. 90271704• Revised 2/2017
