Hans Grohe Metris Classic 15751820 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 4
EN Instructions for use / assembly instructions 6
IT Istruzioni per l’uso / Istruzioni per Installazione 8
ES Modo de empleo / Instrucciones de montaje 10
NL Gebruiksaanwijzing / Handleiding 12
DK Brugsanvisning / Monteringsvejledning 14
PT Instruções para uso / Manual de Instalación 16
PL Instrukcja obsługi / Instrukcja montażu 18
CS Návod k použití / Montážní návod 20
SK Návod na použitie / Montážny návod 22
ZH 用户手册/组装说明 24
RU Руководство пользователя / Инструкция по
монтажу 26
HU Használati útmutató / Szerelési útmutató 28
FI Käyttöohje / Asennusohje 30
SV Bruksanvisning / Monteringsanvisning 32
LT Vartotojo instrukcija / Montavimo instrukcijos 34
HR Upute za uporabu / Uputstva za instalaciju 36
TR Kullanım kılavuzu / Montaj kılavuzu 38
RO Manual de utilizare / Instrucţiuni de montare 40
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 42
SL Navodilo za uporabo / Navodila za montažo 44
ET Kasutusjuhend / Paigaldusjuhend 46
LV Lietošanas pamācība / Montāžas instrukcija 48
SR Uputstvo za upotrebu / Uputstvo za montažu 50
NO Bruksanvisning / Montasjeveiledning 52
BG Инструкция за употреба / Ръководство за
монтаж 54
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 56
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 59
Metris Classic /
Talis Classic
15751820

Wartung (siehe Seite 66)
• Um die Leichtgängigkeit der Regeleinheit
zu gewährleisten, sollte der Thermostat
von Zeit zu Zeit auf ganz warm und ganz
kalt gestellt werden.
• Der Thermostat ist mit
Rückflussverhinderern ausgestattet.
Rückflussverhinderer müssen gemäß DIN
EN 1717 regelmäßig in Übereinstimmung
mit nationalen oder regionalen
Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
Überprüfen Sie bei dieser Gelegenheit
auch die Schmutzfänger, welche
sich auf der MTC-Regeleinheit (A)
befinden. Nach Montage der MTC-
Regeleinheit (94282000) unbedingt
die Auslauftemperatur überprüfen, wie
unter Punkt “Einjustieren” beschrieben.
Überprüfen Sie unbedingt zuvor, ob die
Warmwasserversorgung eingeschaltet ist
und die max. Warmwassertemperatur an
der Zapfstelle anliegt.
Einjustieren (siehe Seite 63)
Nach erfolgter Montage muss die
Auslauftemperatur des Thermostaten
überprüft werden. Eine Korrektur ist
erforderlich wenn die an der Entnahmestelle
gemessene Temperatur von der am
Thermostaten eingestellten Temperatur
abweicht.
Safety Function (siehe Seite 62)
Dank der Safety Function lässt sich die
gewünschte Höchsttemperatur von z. B.
max. 42 ºC voreinstellen.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
6 Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
6Kinder, sowie Erwachsene mit körperlichen,
geistigen und / oder sensorischen Einschränkungen
dürfen das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5MPa
Prüfdruck: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser
konzipiert!
Deutsch
2

Montage siehe Seite 60
Störung Ursache Abhilfe
Wenig Wasser –Versorgungsdruck nicht
ausreichend
–Leitungsdruck prüfen
–Schmutzfangsiebe verschmutzt –Schmutzfangsiebe reinigen
–Siebdichtung der Brause
verschmutzt
–Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
–Rückflussverhinderer verschmutzt
/ defekt
–Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
–Thermostat wurde nicht justiert –Thermostat justieren
–Zu niedrige
Warmwassertemperatur
–Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich –Temperaturregeleinheit verschmutzt
oder verkalkt
–Temperaturregeleinheit reinigen
ggf. austauschen
–Bei Neuinstallation Grundkörper
falsch angeschlossen (Soll: kalt
rechts, warm links) oder 180º
verdreht eingebaut
–Funktionsblock um 180º verdreht
einbauen
Druckknopf der Sicherheitssperre
ohne Funktion
–Feder defekt
–Druckknopf verkalkt
–Feder bzw. Druckknopf reinigen,
ggf. austauschen
Prüfzeichen (siehe Seite 64)
Serviceteile (siehe Seite 68)
XXX = Farbcodierung
000 = chrom
820 = brushed nickel
Durchflussdiagramm
(siehe Seite 65)
Maße (siehe Seite 65)
Reinigung
siehe beiliegende Broschüre
Bedienung (siehe Seite 64)
Deutsch
3

Entretien (voir page 66)
• Pour assurer le mouvement facile de
l´élément thermostatique, le thermostat
devrait être placé de temps en temps en
position très chaude et très froide.
• Le mitigeur thermostatique est équipé de
clapets anti-retour. Les clapets anti-retour
doivent être examinés régulièrement
conformément à la norme EN 1717 ou
conformément aux dispositions nationales
ou régionales quant à leur fonction (au
moins une fois par an).
Contrôler par la même occasion
les filtres qui se trouvent sur la
cartouche thermostatique MTC (A).
Après le montage de la cartouche
thermostatique MTC (94282000) vérifier
obligatoirement la température au point
de vidange, comme il est décrit pour le
réglage. Vérifier absolument auparavant
si l´alimentation d´eau chaude et la
température maximale se trouvant au
point de vidange.
Réglage (voir page 63)
Le montage terminé, contrôler la température
de l’eau puisée au mitigeur thermostatique.
Un étalonnage est nécessaire si la
température de l’eau mitigée mesurée au
point de puisage diffère sensiblement de
celle affichée sur le thermostat.
Safety Function (voir page 62)
Grâce à la fonction Safety, il est possible
de prérégler la température maximale par
exemple max. 42º C souhaitée.
Ne pas utiliser de silicone contenant de
l’acide acétique!
Description du symbole
6 Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Le système de douche ne doit servir qu‘à se laver et
à assurer l‘hygiène corporelle.
6Il est interdit aux enfants ainsi qu‘aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d‘utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d‘alcool ou de drogues d‘utiliser la douche.
6Il est conseillé d‘équilibrer les pressions de l‘eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s‘assurer que le produit n‘a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5MPa
Pression maximum de contrôle: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
• Avec dispositif anti-retour
• Le produit est exclusivement conçu pour de l’eau
potable!
Français
4

Montage voir page 60

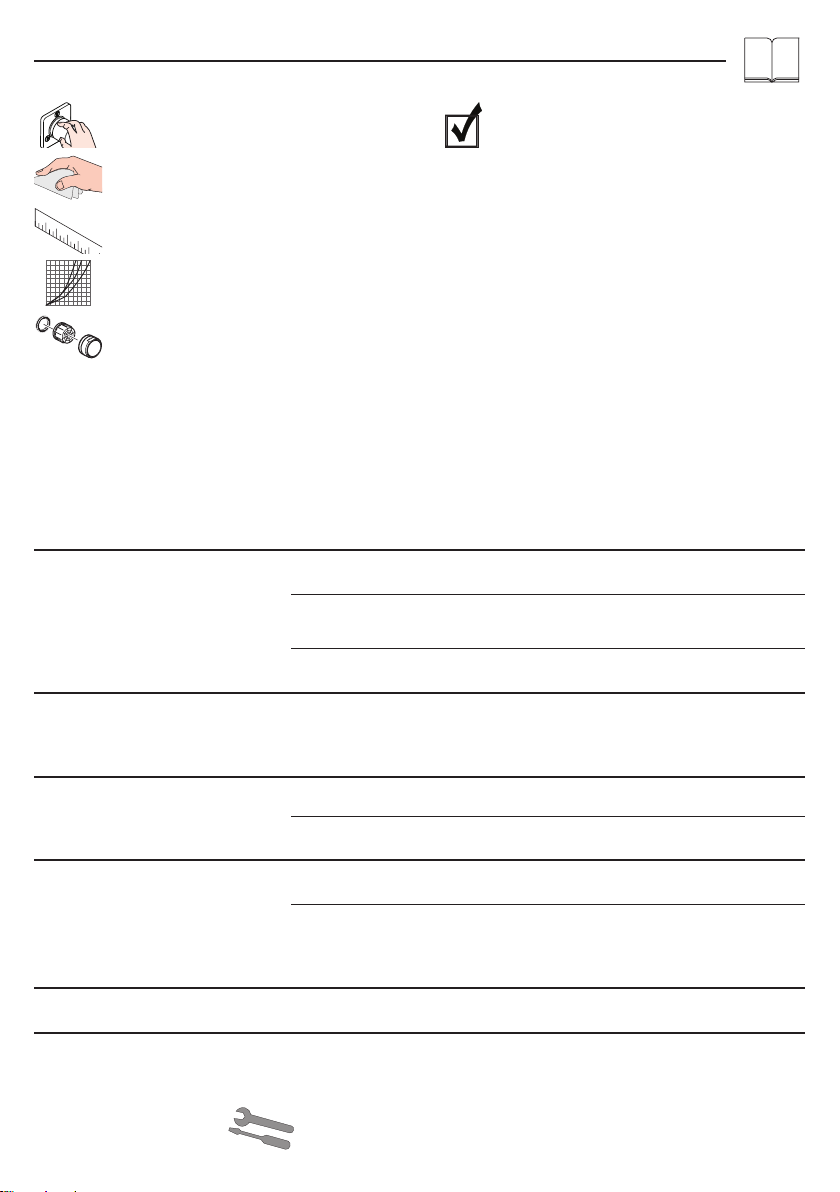

Dysfonctionnement Origine Solution
Pas assez d´eau –Pression d´alimentation insuffisante –Contrôler la pression
–Filtres encrassés –Nettoyer les filtres
–Joint-filtre de douchette encrassé –Nettoyer le joint-filtre entre la
douchette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet
fermé
–Clapet anti-retour encrassé ou
défectueux
–Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
–Le thermostat n´a pas été réglé –Régler le thermostat
–Température d‘eau chaude trop
basse, pas d´eau froide
–Augmenter la température d´eau
chaude entre 42ºC et 65ºC
Le réglage de la température n´est
pas possible
–L´élément thermostatique est
encrassé ou entartré
–Nettoyer l´élément thermostatique
ou le changez éventuellement
–La pièce de base a une
alimentation inversée (l´eau froide
doit être à droite et l´eau chaude
à gauche) ou elle est montée à
l´envers
–Montez le bloc de fonction à 180º
Bouton à pression du verrouillage
de sécurité défectueux
–Ressort défectueux
–Bouton à pression entartré
–Nettoyer le ressort ou bien le
bouton à pression, le changer
éventuellement
Classification acoustique et
débit (voir page 64)
Pièces détachées (voir pages 68)
XXX = Couleurs
000 = chromé
820 = brushed nickel
Diagramme du débit
(voir page 65)
Dimensions (voir page 65)
Nettoyage
voir la brochure ci-jointe
Instructions de service (voir page
64)
Français
5

Maintenance (see page 66)
• To guarantee the smooth running of the
thermostat, it is necessary from time to
time to turn the thermostat from total hot to
total cold.
• The mixer is equipped with non return
valves. The non return valves must be
checked regularly according to DIN
EN 1717 in accordance with national
or regional regulations (at least once a
year).
At this time, please also check the filter
(A) situated on the MTC-thermoelement
(94282000). After assembling the
MTC-thermoelement, it is necessary to
check the water temperature at the take
off point as described under the headline
„adjustment“. Before the adjustment,
please check, if the warm water supply is
activated and the maximum temperature
of the warm water is available at the take
off point.
Adjustment (see page 63)
After the installation, the output temperature
of the thermostat must be checked. A
correction is necessary if the temperature
measured at the output differs from the
temperature set on the thermostat.
Safety Function (see page 62)
The desired maximum temperature for
example max. 42º C can be pre-set thanks
to the safety function.
Do not use silicone containing acetic acid!
Symbol description
6 Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6Children as well as adults with physical, mental and/
or sensoric impairments must not use this shower
system without proper supervision. Persons under
the influence of alcohol or drugs are prohibited from
using this shower system.
6The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms!
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5MPa
Test pressure: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
• anti-pollution function
• The product is exclusively designed for drinking water!
English
6

Assembly see page 60
Fault Cause Remedy
Insufficient water –Supply pressure inadequate –Check water pressure (If a pump
has been installed check to see if
the pump is working).
–Filters are dirty –Clean filters
–Shower filter seal dirty –Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
–Backflow preventers dirty or
leaking
–Clean backflow preventers,
exchange if necessary
Spout temperature does not
correspond with temperature set
–Thermostat has not been adjusted –Adjust thermostat
–Hot water temperature too low –Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible –Temperature regulator dirty or
calcified
–Clean temperature regulator,
exchange if necessary
–For new installations: basic body
incorrectly connected (should be:
cold right, hot left) or installed with
180º rotation
–Install function block turned
through 180º
Safety stop button not operating –Spring defective
–Button calcified
–Clean spring and/or button,
exchange if necessary
Test certificate (see page 64)
Spare parts (see page 68)
XXX = Colors
000 = chrome plated
820 = brushed nickel
Flow diagram
(see page 65)
Dimensions (see page 65)
Cleaning
see enclosed brochure
Operation (see page 64)
English
7

Manutenzione (vedi pagg. 66)
• Per garantire la scorrevolezza
dell’elemento di regolazione, di tanto in
tanto si dovrebbe regolare il termostatico
passando da tutto caldo a tutto freddo.
• Il miscelatore termostatico è dotato
di una valvola antiritorno. La valvola
di non ritorno deve essere controllata
regolarmente come da DIN EN 1717,
secondo le normative nazionali e
regionali (almeno una volta all’anno).
In tale occasione controllate anche i filtri
che si trovano sulla cartuccia termostatica
MTC (A). Dopo aver montato la cartuccia
termostatica MTC (94282000), è
necessario controllare la temperatura
di erogazione come descritto nel
paragrafo ”Taratura”. Prima controllate
assolutamente se l’alimentazione
di acqua calda funziona e che la
temperatura massima non superi i valori
consigliati.
Taratura (vedi pagg. 63)
Effettuata l’installazione del miscelatore
termostatico bisogna controllare la
temperatura di uscita. La taratura è
necessaria quando la temperatura
dell’acqua misurata sul punto di prelievo
non corrisponde a quella fissata sul
termostato.
Safety Function (vedi pagg. 62)
Grazie alla funzione antiscottature Safety la
temperatura massima per esempio max. 42º
C desiderata è facilmente regolabile.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
6 Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
6Il sistema doccia deve essere utilizzato
esclusivamente per l‘giene del corpo.
6I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l‘effetto di droghe
o alcolici.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell‘acqua fredda e dell‘acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5MPa
Pressione di prova: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
• Sicurezza antiriflusso
• Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
8

Montaggio vedi pagg. 60
Problema Possibile causa Rimedio
Scarsità d‘acqua –Pressione di erogazione
insufficiente
–Provare la pressione di erogazione
–Filtri sporchi –Pulire il filtro
–Guarnizione del filtro della doccia
sporca
–Pulire la guarnizione del filtro tra
doccia e flessibile
Flusso incrociato; l‘acqua calda
viene spinta nella tubatura acqua
fredda a rubinetteria chiusa o
viceversa
–Antiriflusso sporco o non ermetico –Pulire o sostituire l‘antiriflusso
La temperatura di erogazione
diversa da quella impostata
–Il termostatico non è stato regolato –Regolare il termostatico
–Temperatura dell‘acqua calda –Aumentare la temperatura acqua
calda tra 42 ºC e 65 ºC
Impossibile la regolazione
temperatura
–Elemento termostatico sporco o
con depositi calcarei
–Pulire o sostituire l‘unità di
regolazione
–In caso di nuova installazione
- collegato male il termostatico
(deve essere: acqua fredda
a destra e calda a sinistra) o
installato ruotato di 180º
–Ruotare di 180º l‘unita‘ di
regolazione
Tasto antiscottatura non funzionante –Molla difettosa
–Tasto con depositi calcarei
–Pulire o sostituire la molla o il tasto
Segno di verifica (vedi pagg. 64)
Parti di ricambio (vedi pagg. 68)
XXX = Trattamento
000 = cromato
820 = brushed nickel
Diagramma flusso
(vedi pagg. 65)
Ingombri (vedi pagg. 65)
Pulitura
vedi il prospetto accluso
Procedura (vedi pagg. 64)
Italiano
9

Mantenimiento (ver página 66)
• Para garantizar el funcionamiento
duradero del termostato, el mando del
mismo debería girarse de vez en cuando
del extremo frío al extremo caliente.
• El termostato está equipado con válvula,
la cual evita el retorno del agua a la
tubería. Las válvulas anti-retorno tienen
que ser controladas regularmente según
la norma DIN EN 1717, en acuerdo con
las regulaciones nacionales o regionales
(una vez al año, por lo menos).
Conviene comprobar al mismo tiempo
el filtro del termoelemento (A). Después
de poner el termoelemento (94282000)
se ha de ajustar el termoelemento a
la temperatura (ver ”Puesta a punto”).
Asegúrese de que el agua caliente esté
conectada.
Puesta a punto (ver página 63)
Después del montaje deberá comprobarse
la temperatura del agua del termostato,
en la salida del caño. Una corrección se
efectuará siempre y cuando la temperatura
del agua tomada a la salida del caño, no
corresponda con la indicada en el volante
del termostato.
Safety Function (ver página 62)
Gracias al tope de temperatura se puede
graduar la temperatura máxima por ejemplo
max. 42º C.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
6 Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
6Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el
sistema de duchas sin vigilancia. Personas que se
encuentran bajo el efecto de alcohol o drogas, no
deben utilizar el sistema de duchas.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5MPa
Presión de prueba: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
• Seguro contra el retorno
• El producto ha sido concebido exclusivamente para
agua potable.
Español
10

Montaje ver página 60
Problema Causa Solución
Sale poca agua –presión insuficiente –comprobar presión
–filtro de la ducha sucio –limpiar filtro
–filtro de la ducha sucio –limpiar/cambiar filtros entre flexo
y ducha
Flujo de agua cruzada agua
caliente entra en la tubería del agua
fría o al revés
–válvula antirretorno sucia o pierde –limpiar / cambiar válvula
Temperatura del agua no
corresponde a lo marcado
–termostato no ha sido ajustado –ajustar termostato
–Temperatura del agua demasiado
baja no hay
–aumentar temperatura del agua
caliente a 42º - 65º C.
No es posible regular la
temperatura
–termoelemento sucio/lleno de cal –limpiar / cambiar termoelemento
–cuerpo empotrado mal montado
(debe estar: frío = derecha) o
instalado girado en 180º
–girar embellecedor en 180º
Botón de tope no funciona –muelle defecto
–botón lleno de cal
–Limpiar y aplicar una fina capa de
grasa en el muelle y el pulsador
Marca de verificación (ver
página 64)
Repuestos (ver página 68)
XXX = Acabados
000 = cromado
820 = brushed nickel
Diagrama de circulación
(ver página 65)
Dimensiones (ver página 65)
Limpiar
ver el folleto adjunto
Manejo (ver página 64)
Español
11

Onderhoud (zie blz. 66)
• Om het soepel lopen van de
regeleenheid te garanderen moet de
thermostaat van tijd tot tijd op heel koud
en heel warm worden ingesteld.
• De thermostaat is voorzien van
terugslagkleppen. Keerkleppen moeten
volgens DIN EN 1717 regelmatig en
volgens plaatselijk geldende eisen op
het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar)
Tevens moeten de zeefjes op het
thermoelement worden gecontroleerd
(A). Na montage van het MTC
thermo-element (94282000) moet de
uitstroomtemperatuur gecontroleerd
worden. Zie hiervoor ´correctie´.
Controleer vooraf of de warmwater
voorziening functioneert en wat de
maximale watertempertuur bij het tappunt
is.
Correctie (zie blz. 63)
Na montage dient de uitstroomtemperatuur
van de thermostaat gecontroleerd te
worden. Een correctie is noodzakelijk als
de aan het tappunt gemeten temperatuur
afwijkt van de op de thermostaat ingestelde
temperatuur.
Safety Function (zie blz. 62)
Dankzijd de Safety Function kan de
gewenste maximale temperatuur van bijv.
max. 42º C van te voren worden ingesteld.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
6 Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6Kinderen en volwassenen met lichamelijke,
geestelijke en/of sensorische beperkingen mogen
het douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
6Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5MPa
Getest bij: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
• Beveiligd tegen terugstromen
• Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
12

Montage zie blz. 60
Storing Oorzaak Oplossing
Weinig water –Druk te laag –Druk controleren
–Vuilzeef verstopt –Vuilzeef reinigen
–Zeefdichting handdouche verstopt –Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt
in gesloten toestand in koud water
leiding of omgekeerd
–Terugslagkleppen vervuild of
defect
–Terugslagkleppen reinigen dan wel
uitwisselen
Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen
–Thermostaat niet ingesteld –Thermostaat instellen
–Temperatuur van warm water te
laag
–Warmwater toevoer verhogen min.
42ºC naar 65ºC
Temperatuur niet regelbaar –Thermo-element vervuild of verkalkt –Thermo-element reinigen dan wel
uitwisselen
–Bij nieuwe installaties:
basisgarnituur verkeerd
aangesloten (moet zijn koud rechts
en warm links) of 180º gedraaid
gemonteerd
–Functieblok 180º draaien
Safety Stop knop op
thermostaatgreep functioneert niet
–Veer defect
–Drukknop verkalkt
–Veer en/of drukknop reinigen dan
wel uitwisselen
Keurmerk (zie blz. 64)
Service onderdelen (zie blz. 68)
XXX = Kleuren
000 = verchroomd
820 = brushed nickel
Doorstroomdiagram
(zie blz. 65)
Maten (zie blz. 65)
Reinigen
zie bijgevoegde brochure
Bediening (zie blz. 64)
Nederlands
13

Service (se s. 66)
• For at sikre optimal funktion af
termostaten, bør termostaten fra tid til
anden motioneres (stilles skiftevis helt
varm og helt kold).
• Termostaten er forsynet med
kontraventil . Ifølge DIN EN 1717
skal gennmestrømningsbegrænsere i
overenstemmelse med nationale regler
afprøves regelmæssigt (mindst en gang
om året).
lejlighed bør smudsfangsien efterses –
den befinder sig på termostatelementet
(A). Efter montering af termostatelementet
(94282000) er det vigtigt, at
udløbstemperaturen kontrolleres (se
under punktet ”Justering”). Kontrolér at
varmtvandsforsyningen er tilsluttet, og
at temperaturen ikke overstiger max.
temperatur.
• OBS! Det er vigtig at motionere
termostaten jævnligt ved at dreje
termostatgrebet skiftevis på kold og varm.
Justering (zie blz. 63)
Efter monteringen skal termostatens
udløbstemperatur kontrolleres. Såfremt
den målte vandtemperatur afviger fra den
på termostaten viste forindstilling er en
korrigering af skalagrebet nødvendig.
Safety Function (se s. 62)
Takket være Safety varmtvands-
begrænsningen kan maksimaltemperaturen
forudindstilles eksempel max. 42º C.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
6 Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5MPa
Prøvetryk: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!
Dansk
14

Montering se s. 60
Fejl Årsag Hjælp
For lidt vand –Forsyningstrykket er ikke højt nok –Afprøv forsyningstrykket
–Smudsfangsien er snavset –Rengør smudsfangsien
–Sien mellem bruser og slange er
snavset
–Rengør sien mellem bruser og
slange
Kryds-flow, varmt vand i
koldtvandsledningen og omvendt
–Kontraventilen er snavset eller utæt. –Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer
ikke overens med den indstillede
temperatur
–Termostaten er ikke justeret –Juster termostatenI
–For lav varmtvands-temperatur –Forhøj varmtvands-temperaturen
fra 42ºC til 65ºC
Temperaturregulering ikke mulig –Termostatelementet er snavset eller
tilkalket
–Rengør termostat-elementet eller
udskift det evt.
–Ved ny-installation er
vandtilslutningen forbyttet (skal
være koldt til højre - varmt til
venstre eller også er grundkroppen
drejet 180º)
–Vend indbygningsdelen 180º
Sikkerhedsspærren er ude af
funktion
–Defekt fjeder
–Trykknappen tilkalket
–Rengør fjeder og trykknap eller
udskift delene
Godkendelse (se s. 64)
Reservedele (se s. 68)
XXX = Overflade
000 = Krom
820 = Brushed nickel
Gennemstrømningsdiagram
(se s. 65)
Målene (se s. 65)
Rengøring
se venligst den vedlagte brochure
Brugsanvisning (se s. 64)
Dansk
15

Manutenção (ver página 66)
• Para garantir um funcionamento suave
do elemento termostático é necessário
de vez em quando rodar totalmente o
manípulo da termostática da posição
quente para a fria.
• A misturadora está equipada com
válvulas anti-retorno. As válvulas
anti-retorno devem ser verificadas
regularmente de acordo com a DIN
EN 1717 segundo os regulamentos
nacionais ou regionais (pelo menos uma
vez por ano).
Verifique nesta ocasião também a
sujidade e o estado do cartucho (A).
Depois da montagem do cartucho
(94282000) testar a temperatura
da água, como descrito no ponto
”Afinação”. Verifique previamente
se o abastecimento de água quente
está ligado e se está no máximo da
temperatura.
Afinação (ver página 63)
É necessária correcção se a temperatura
medida no ponto de saída diferir da
temperatura marcada na escala.
Safety Function (ver página 62)
Graças à função de segurança pode-se
regular a temperatura máxima por exemplo
max. 42ºC.
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
6 Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
6Crianças e adultos com deficiências motoras,
mentais e/ou sensoriais não podem utilizar o
sistema de duche sem monitorização. Pessoas que
estejam sob a influência de álcool ou drogas não
podem utilizar o sistema de duche.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor!
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5MPa
Pressão testada: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
• Função anti-retorno e anti-vácuo
• Este produto foi única e exclusivamente concebido
para água potável!
Português
16

Montagem ver página 60
Falha Causa Solução
Água insuficiente –Pressão não adequada –Verificar a pressão da água
–Filtro sujo –Limpar os filtros
–Filtro do vedante do chuveiro sujo –Limpar o filtro entre o chuveiro e o
tubo flexível
Fluxos cruzados, água quente a
ser forçada a entrar no tubo da
água fria, ou vice-versa, quando a
misturadora está fechada.
–Válvula anti-retorno suja ou com
fugas
–Limpar a válvula antiretorno,
substitua se necessário
A temperatura da água não
corresponde à temperatura
seleccionada
–A misturadora termos tática não foi
ajustada
–Ajustar a misturadora termostática
–Temperatura da água quente
muito baixa
–Aumentar a temperatura da água
quente para 42º C a 65º C.
Não é possível regular a
temperatura
–Regulador da temperatura sujo ou
calcificado
–Limpar o regulador de
temperatura, substitua se
necessário
–Para novas instalações: Corpo
instalado incorrectamente (deve
ser: fria direita, quente esquerda)
ou instalado com uma rotação de
180º
–Instalar o corpo virado 180º
Botão de segurança não funciona –Mola defeituosa
–Botão calcificado
–Limpar a mola e/ou o botão,
substitua se necessário
Marca de controlo (ver página
64)
Peças de substituição (ver página
68)
XXX = Acabamentos
000 = cromado
820 = brushed nickel
Fluxograma
(ver página 65)
Medidas (ver página 65)
Limpeza
consultar a seguinte brochura
Funcionamento (ver página 64)
Português
17

Konserwacja (patrz strona 66)
• Aby zachować łatwość obsługi
termostatu, od czasu do czasu należy go
przekręcić na całkiem zimną i na całkiem
ciepłą wodę.
• Termostat wyposażony został w
zabezpieczenia przed przepływem
zwrotnym. Zgodnie z normą DIN
EN 1717, krajowymi i miejscowymi
przepisami, działanie zabezpieczeń
przed przepływem zwrotnym musi być
kontrolowane (przynajmniej raz w roku).
Przy okazji należy także sprawdzić
łapacze zanieczyszczeń, które znajdują
się na termostacie MTC (A) Po montażu
termostatu MTC (94282000) należy
koniecznie sprawdzić temperaturę
wypływającej wody w sposób opisany
w punkcie “Regulacja”. Przedtem należy
koniecznie sprawdzić czy włączone jest
zasilanie ciepłej wody i czy w miejscu
poboru jest maks. temperatura ciepłej
wody.
Regulacja (patrz strona 63)
Po ukończeniu montażu należy sprawdzić
temperaturę ciepłej wody na wylocie z
termostatu. Korekta będzie konieczna
wtedy, gdy zmierzona temperatura
na wylocie różni się od temperatury
nastawionej na termostacie.
Safety Function (patrz strona 62)
Dzięki funkcji zabezpieczającej można
przestawić żądaną maksymalną
temperaturę np. na maks. 42ºC.
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
6 Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
6Zarówno dzieci, jak i dorośli z fizycznymi,
psychicznymi i/lub sensorycznymi ograniczeniami
nie mogą korzystać z prysznica bez opieki.
Osoby znajdujące się pod wpływem alkoholu lub
narkotyków nie mogą korzystać z prysznica.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm!
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5MPa
Ciśnienie próbne: 1,6MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
• Samoistnie zabezpieczony przed przepływem
zwrotnym
• Produkt stworzono wyłącznie do wody pitnej!
Polski
18

Montaż patrz strona 60
Usterka Przyczyna Pomoc
Mała ilość wody –Zbyt niskie ciśnienie zasilające –Sprawdzić ciśnienie w instalacji
–Zabrudzone sitka –Wyczyścić sitka
–Zabrudzona uszczelka z sitkiem w
prysznicu
–Oczyścić uszczelkę z sitkiem
pomiędzy prysznicem a wężem
Przepływ krzyżowy, woda ciepła
przy zamkniętej armaturze wpływa
do przewodu wody zimnej lub
odwrotnie
–Zabrudzone / uszkodzone
zabezpieczenie przed
przepływem zwrotnym
–Wyczyścić wzgl. wymienić
zabezpieczenie przed
przepływem zwrotnym
Temperatura wody nie zgadza się z
ustawioną wartością
–Termostat nie został wyregulowany –Przeprowadzić regulację
termostatu
–Za niska temperatura ciepłej wody –Podwyższyć temperaturę wody
ciepłej na 42ºC do 65ºC
Brak możliwości regulacji
temperatury
–Zabrudzony lub zakamieniony
termostat
–Wyczyścić lub wymienić termostat
–Przy nowej instalacji niewłaściwie
podłączony korpus (powinno
być: zimna po prawej, ciepła
po lewej) albo zamontowano z
przekręceniem o 180º.
–Blok funkcyjny obrócić o 180º
Złe funkcjonowanie przycisku
zabezpieczającego
–Uszkodzona sprężynka
–przycisk zakamieniony
–Wyczyścić lub wymienić
sprężynkę lub przycisk
Znak jakości (patrz strona 64)
Części serwisowe (patrz strona
68)
XXX = kody wykończenia powierzchni
000 = chrom
820 = nikiel szorowany
Schemat przepływu
(patrz strona 65)
Wymiary (patrz strona 65)
Czyszczenie
patrz dołączona broszura
Obsługa (patrz strona 64)
Polski
19

Údržba (viz strana 66)
• Aby byl zajištěn lehký chod regulační
jednotky, měl by se termostat čas od
času nastavit na úplně horkou a úplně
studenou vodu.
• Termostat je vybaven omezovačem
zpětného toku. U zpětných ventilů se
musí podle DIN EN 1717 v souladu s
národními nebo regionálními předpisy
testovat jejich funkčnost (alespoň jednou
ročně).
Zkontrolujte při této příležitosti také
lapače nečistot, které se nacházejí na
MTC regulační jednotce (A). Po montáži
MTC regulační jednotky (94282000)
zkontrolujte bezpodmínečně teplotu
na výtoku, jak je popsáno v bodu
„Nastavení”. Předtím rozhodně
zkontrolujte, jestli je zapnuto zásobování
teplou vodou a jestli je v místě odběru
voda s maximální teplotou k dispozici.
Nastavení (viz strana 63)
Po ukončení montáže se musí zkontrolovat
teplota vody vytékající z termostatu. Pokud
se teplota změřená v místě odběru liší od
teploty nastavené na termostatu, je nutné
provést korekci.
Safety Function (viz strana 62)
Díky Safety Function je možné předem
nastavit nejvyšší požadovanou teplotu, např.
max. 42ºC.
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
6 Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
6Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
6Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Armatura se musí montovat, proplachovat a testovat
podle platných norem!
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5MPa
Zkušební tlak: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
• Vlastní jištění proti zpětnému nasátí.
• Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
20
