Hans Grohe Axor Bouroullec 19155000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d‘emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l‘uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  / 30 Bouroullec
19156000
Bouroullec
19155000

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Hansgrohe Armaturen können in Verbindung mit hyd-
raulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens
0,15 MPa beträgt.
Montage siehe Seite 34
Deutsch
Kein essigsäurehaltiges Silikon verwenden!
Montagebeispiele (siehe Seite
32)
Symbolbeschreibung
Durchflussdiagramm
(siehe Seite 31)
 mit EcoSmart®
 ohne EcoSmart®
Maße (siehe Seite 31)
Bedienung (siehe Seite 38)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten hal-
ben Liter nicht als Trinkwasser zu verwenden.
Reinigung (siehe Seite 39) und
beiliegende Broschüre
Prüfzeichen (siehe Seite 40)
Serviceteile(siehe Seite 37)
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Schlauchset #38959000
In Kombination mit einem Bouroullec Wasch-
becken ist das Schlauchset #38959000
nicht erforderlich.
2
i

Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d'eau doit être plus important, il est possible
d'enlever l'EcoSmart® (limiteur de débit) se trouvant
derrière l'aérateur.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Les mitigeurs Hansgrohe fonctionnent également en asso-
ciation à des chauffe-eau à commande hydraulique ou
thermique à condition que la pression soit au minimum
de 0,15 MPa.
Montage voir pages 34
Français
Ne pas utiliser de silicone contenant de
l'acide acétique!
Exemples de montage (voir
pages 32)
Description du symbole
Diagramme du débit
(voir pages 31)
 avec EcoSmart®
 sans EcoSmart®
Dimensions (voir pages 31)
Instructions de service (voir
pages 38)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Nettoyage (voir pages 39) et
brochure ci-jointe
Classification acoustique et
débit (voir pages 40)
Pièces détachées(voir pages 37)
Accessoires en option (ne fait pas
partie de la fourniture)
Kit de tuyaux #38959000
Le kit de tuyaux #38959000 n'est pas
nécessaire en combinaison avec un lavabo
Bouroullec.
3

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Hansgrohe mixers can be used together with hydrauli-
cally and thermically controlled continuous flow heaters
if the flow pressure is at least 0,15 MPa.
Assembly see page 34
English
Do not use silicone containing acetic acid!
Installation example (see page
32)

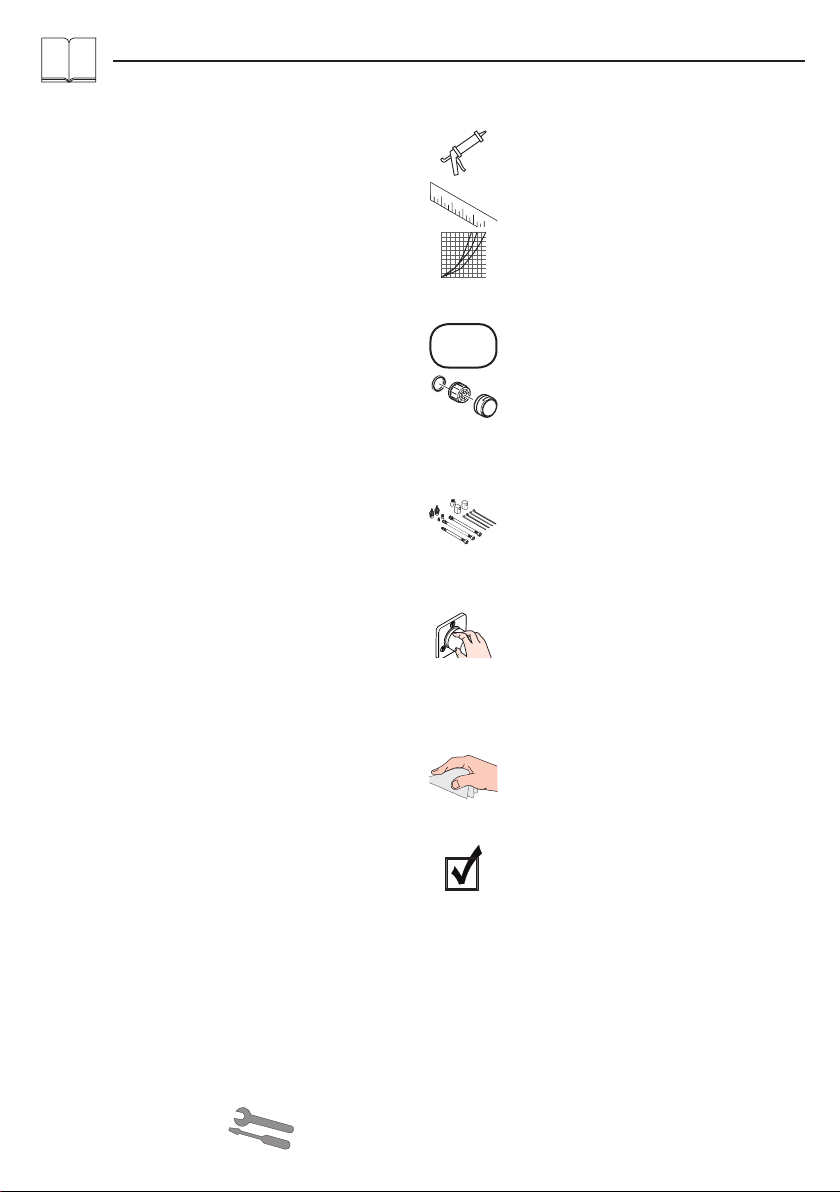

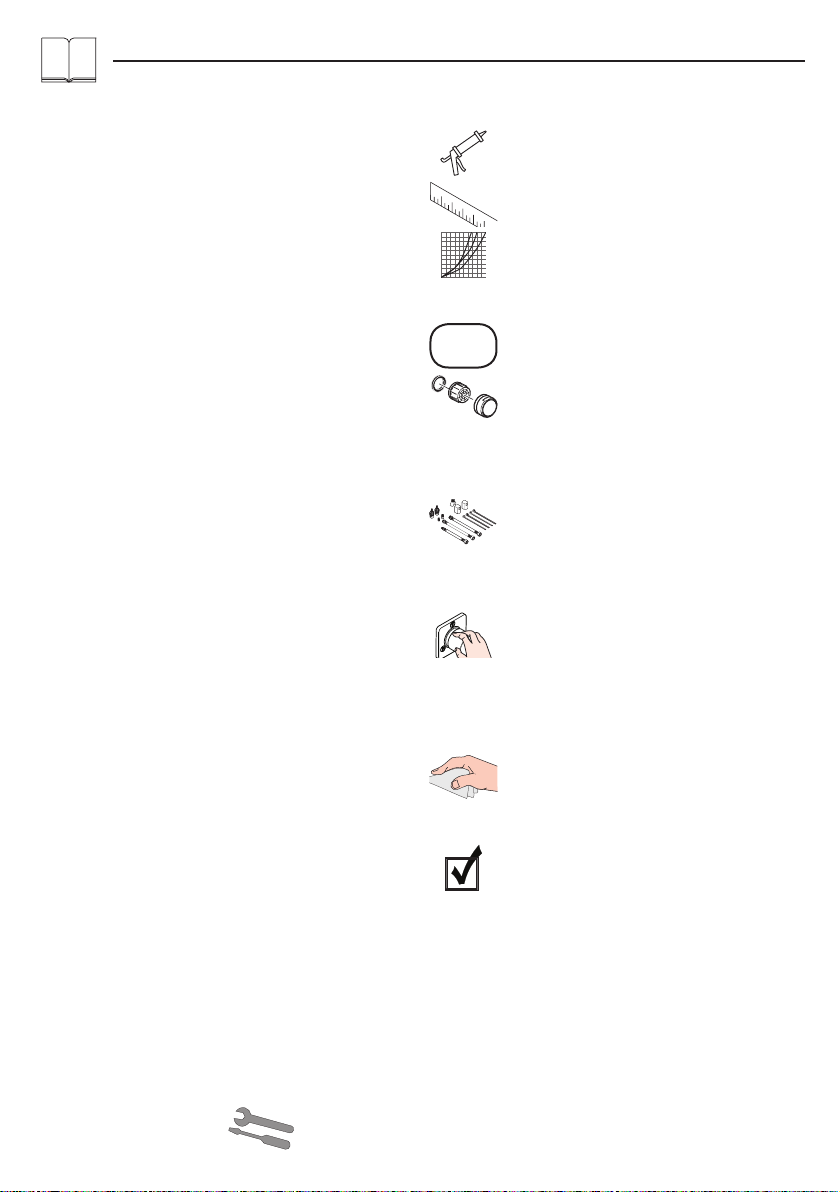

Symbol description
Flow diagram
(see page 31)
 with EcoSmart®
 without EcoSmart®
Dimensions (see page 31)
Operation (see page 38)
Hansgrohe recommends not to use as drink-
ing water the first half liter of water drawn
in the morning or after a prolonged period
of non-use.
Cleaning (see page 39) and en-
closed brochure
Test certificate (see page 40)
Spare parts(see page 37)
Special accessories (order as an
extra)
Hose kit #38959000
In combination with a Bouroullec sink, the
hose kit #38959000 is not required.
4
i

Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l'giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
I miscelatori Hansgrohe possono venire usati con caldaie
a "bassa pressione" se la pressione di flusso è almeno di
0,15 MPa.
Montaggio vedi pagg. 34
Italiano
Non utilizzare silicone contenente acido
acetico!
Esempio di installazione (vedi
pagg. 32)
Descrizione simbolo
Diagramma flusso
(vedi pagg. 31)
 con EcoSmart®
 senza EcoSmart®
Ingombri (vedi pagg. 31)
Procedura (vedi pagg. 38)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Pulitura (vedi pagg. 39) e brochure
allegata
Segno di verifica (vedi pagg. 40)
Parti di ricambio(vedi pagg. 37)
Accessori speciali (non contenuto
nel volume di fornitura)
Kit di tubi flessibili #38959000
Il kit di tubi flessibili #38959000 non è ne-
cessario in combinazione con un lavandino
Bouroullec.
5

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede quitar-
se el EcoSmart® (limitador de caudal), situado detrás
del aireador.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Los mezcladores Hansgrohe pueden ser utilizados junto
con calentadores continuos de agua que sean mane-
jados de manera hidráulica o térmica, siempre que la
presión en servicio ascienda a un mínimo de 0,15 MPa.
Montaje ver página 34
Español
No utilizar silicona que contiene ácido
acético!
Ejemplos de montaje (ver página
32)
Descripción de símbolos
Diagrama de circulación
(ver página 31)
 con EcoSmart®
 sin EcoSmart®
Dimensiones (ver página 31)
Manejo (ver página 38)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Limpiar (ver página 39) y folleto
anexo
Marca de verificación (ver pági-
na 40)
Repuestos(ver página 37)
Opcional (no incluido en el sumi-
nistro)
Juego de tuberías #38959000
En combinación con un lavabo Bourou-
llec no es necesario el juego de tuberías
#38959000.
6
i

Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Montage zie blz. 34
Nederlands
Gebruik geen zuurhoudende silicone!
Montagevoorbeelden (zie blz.
32)
Symboolbeschrijving
Doorstroomdiagram
(zie blz. 31)
 met EcoSmart®
 zonder EcoSmart®
Maten (zie blz. 31)
Bediening (zie blz. 38)
Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Reinigen (zie blz. 39) en bijgevoeg-
de brochure
Keurmerk (zie blz. 40)
Service onderdelen(zie blz. 37)
Toebehoren (behoort niet tot het
leveringspakket)
Slangenset #38959000
In combinatie met een Bouroullec wastafel is
de slangenset #38959000 niet vereist.
7

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Ved problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan EcoS-
mart® (gennemstrømningsbegrænseren), der sidder i
perlatoren, fjernes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Hansgrohe armaturer kan anvendes i forbindelse med
hydraulisk- og termiskstyrede gennemstrømningsvandvar-
mere ved et vandtryk på 0,15 MPa.
Montering se s. 34
Dansk
Der må ikke benyttes eddikesyreholdig
silikone!
Monteringseksempler (se s. 32)
Symbolbeskrivelse
Gennemstrømningsdiagram
(se s. 31)
 med EcoSmart®
 uden EcoSmart®
Målene (se s. 31)
Brugsanvisning (se s. 38)
Hansgrohe anbefaler at den første halve liter
om morgenen eller efter længere stagne-
ringstider ikke anvendes som drikkevand.
Rengøring (se s. 39) og vedlagt
brochure
Godkendelse (se s. 40)
Reservedele(se s. 37)
Specialtilbehør (ikke med i leve-
ringsomfang)
Slangesæt #38959000
Sammen med en Bouroullec vask er slange-
sæt #38959000 ikke nødvendigt.
8
i

Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás
do emulsor.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico)
desde que a pressão de utilização seja, no minimo, de
0,15 MPa.
Montagem ver página 34
Português
Não utilizar silicone que contenha ácido
acético!
Exemplos de montagem (ver
página 32)
Descrição do símbolo
Fluxograma
(ver página 31)
 com EcoSmart®
 sem EcoSmart®
Medidas (ver página 31)
Funcionamento (ver página 38)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Limpeza (ver página 39) e brochu-
ra em anexo
Marca de controlo (ver página
40)
Peças de substituição(ver página
37)
Acessórios especiais (não incluí-
do no volume de fornecimento)
Conjunto de mangueira #38959000
Em combinação com um lavatório Bou-
roullec não é necessário o conjunto de
mangueira #38959000.
9

Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• W przypadku problemów z przepływowymi pod-
grzewaczami wody lub jeśli chce się uzyskać większy
przepływ wody, można usunąć EcoSmart® (ogranicz-
nik przepływu) znajdujący się za napowietrzaczem.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt stworzono wyłącznie do wody pitnej!
Armatura Hansgrohe może być stosowana z przepływo-
wymi podgrzewaczami wody sterowanymi hydraulicznie
i termicznie w przypadku, gdy ciśnienie przepływu
wynosi co najmniej 0,15 MPa.
Montaż patrz strona 34
Polski
Nie stosować silikonów zawierających kwas
octowy!
Przykłady montażowe (patrz
strona 32)
Opis symbolu
Schemat przepływu
(patrz strona 31)
 z EcoSmart®
 bez EcoSmart®
Wymiary (patrz strona 31)
Obsługa (patrz strona 38)
Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
Czyszczenie (patrz strona 39) i
dołączona broszura
Znak jakości (patrz strona 40)
Części serwisowe(patrz strona
37)
Wyposażenie specjalne (Nie jest
częścią dostawy)
Zestaw węży #38959000
W połączeniu z umywalką Bouroullec ze-
staw węży #38959000 nie jest konieczny.
10
i

Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněno zařízení
EcoSmart® (omezovač průtoku), které je umístěno za
perlátorem.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Montáž viz strana 34
Česky
Nepoužívat silikon s obsahem kyseliny
octové!
Příklady montáže (viz strana 32)
Popis symbolů
Diagram průtoku
(viz strana 31)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
Rozmìry (viz strana 31)
Ovládání (viz strana 38)
Hansgrohe doporučuje ráno nebo po del-
ších přestávkách nepoužívat prvního půl litru
jako pitnou vodu.
Čištění (viz strana 39) a přiložená
brožura
Zkušební značka (viz strana 40)
Servisní díly(viz strana 37)
Zvláštní příslušenství (není sou-
částí dodávky)
Sada hadic #38959000
V kombinaci s umyvadlem Bouroullec není
potřeba sada hadic#38959000.
11

Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovať
zariadenie EcoSmart® (obmedzovač prietoku), ktoré
je umiestnené za perlátorom.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Batérie Hansgrohe môžete používať v spojení s hydrau-
lickými a tepelne ovládanými prietokovými ohrievačmi,
ak je tlak minimálne 0,15 MPa.
Montáž viď strana 34
Slovensky
Nepoužívať silikón s obsahom kyseliny
octovej!
Príklady montáže (viď strana 32)
Popis symbolov
Diagram prietoku
(viď strana 31)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
Rozmery (viď strana 31)
Obsluha (viď strana 38)
Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol litra
vody ako pitnú vodu.
Čistenie (viď strana 39) a priložená
brožúra
Osvedčenie o skúške (viď strana
40)
Servisné diely(viď strana 37)
Zvláštne príslušenstvo (nie je
súčasťou dodávky)
Súprava hadíc #38959000
V kombinácii s umývadlom Bouroullec nie je
súprava hadíc #38959000 potrebná.
12
i

安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 如果使用即热式热水器时出现问题，或要求更大
的水流量，可以把位于水波器后面的EcoSmart®
（流量限制器）拆除。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
如果水压达到0,15MPa以上，汉斯格雅双手柄龙
头可以和液压式或热控式连续流热水器一起使用。
安装参见第页34
中文
请勿使用含有乙酸的硅！
安装示意(参见第页32)
符号说明
流量示意图
(参见第页31)
带有EcoSmart®
无EcoSmart®
大小(参见第页31)
操作(参见第页38)
汉斯格雅建议，清晨或在水流长时间停
滞后，前半升水不作饮用水使用。
清洗(参见第页39)并附有小
手册
检验标记(参见第页40)
备用零件(参见第页37)
选装附件(不在供货范围内)
软管套件#38959000
与Bouroullec洗手盆组合使用，并且无
需安装软管套件#38959000。
13

Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Если возникнут проблемы с проточным бойлером
или потребуется увеличить расход воды, то можно
удалить EcoSmart® (ограничитель потока воды),
который установлен за воздушным рассекателем.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Арматуры Hansgrohe могут использоваться в комбина-
ции с проточными нагревателями с гидравлическим и
термическим управлением, если давление истечения
составляет не менее 0,15 МПа.
Монтаж см. стр. 34
Русский
Не применяйте силикон, содержащий
уксусную кислоту.
варианты установки (см. стр.
32)
Описание символов
Схема потока
(см. стр. 31)
 C EcoSmart®
 Без EcoSmart®
Размеры (см. стр. 31)
Эксплуатация (см. стр. 38)
Hansgrohe рекомендует по утрам либо
после длительного перерыва в использо-
вании не использовать первые поллитра
воды для питья.
Очистка (см. стр. 39) и прилагае-
мая брошюра
Знак технического контроля
(см. стр. 40)
Κомплеκт(см. стр. 37)
Специальные принадлежно-
сти (не включено в объем постав-
ки!)
Комплект шлангов #38959000
В сочетании с умывальником Bouroullec
комплект шлангов #38959000 не нужен.
14
i

Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
• Ha problémák adódnak az átfolyós vízmelegítõvel
vagy nagyobb átfolyó vízmennyiségre van szükség,
akkor az EcoSmart® (átfolyáskorlátozó) eltávolíható a
perlátor mögül.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
A Hangsrohe csaptelepek hidraulikus és termikus vezérlé-
sű átfolyós melegítőkkel kapcsolatban is használhatóak,
ha az átfolyó nyomás legalább 0,15 MPa.
Szerelés lásd a oldalon 34
Magyar
Ne használjon ecetsavtartalmú szilikont!
Szerelési példák (lásd a oldalon
32)
Szimbólumok leírása
Átfolyási diagramm
(lásd a oldalon 31)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
Méretet (lásd a oldalon 31)
Használat (lásd a oldalon 38)
A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne hasz-
nálja ivóvízként.
Tisztítás (lásd a oldalon 39) és
mellékelt brossúrával
Vizsgajel (lásd a oldalon 40)
Tartozékok(lásd a oldalon 37)
Egyéb tartozék (a szállítási egy-
ség nem tartalmazza)
Tömlőkészlet #38959000
Bouroullec mosdóval a #38959000 tömlő-
készlet nem szükséges.
15

Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Jos läpivirtauskuumentimen kanssa on ongelmia tai jos
halutaan suurempaa veden virtausmäärää, voidaan
poreenmuodostajan takana oleva EcoSmart® (virtauk-
senrajoitin) poistaa.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Hansgrohe kalusteita voi käyttää hydraulisesti tai termi-
sesti ohjattujen läpivirtauskuumentimien yhteydessä, jos
virtauspaine on vähintään 0,15 MPa.
Asennus katso sivu 34
Suomi
Älä käytä etikkahappopitoista silikonia!
Asennusesimerkkejä (katso sivu
32)
Merkin kuvaus
Virtausdiagrammi
(katso sivu 31)
 sisältää EcoSmart®
 ilman EcoSmart®
Mitat (katso sivu 31)
Käyttö (katso sivu 38)
Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä aamui-
sin eikä silloin, kun laitetta ei ole käytetty
pitkään aikaan.
Puhdistus (katso sivu 39) ja oheinen
esite
Koestusmerkki (katso sivu 40)
Varaosat(katso sivu 37)
Erityisvaruste (ei kuulu toimituk-
seen)
Letkusarja #38959000
Bouroullec-pesualtaan yhteydessä ei tarvita
letkusarjaa #38959000.
16
i

Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Om det är problem med vattenberedaren eller om
större vattenflöde önskas kan EcoSmart® (flödeskon-
troll) som sitter bakom perlatorn tas bort.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare när
flödestrycket uppgår till minst 0,15 MPa.
Montering se sidan 34
Svenska
Använd inte silikon som innehåller ättiksyra!
Monteringsexempel (se sidan
32)
Symbolbeskrivning
Flödesschema
(se sidan 31)
 med EcoSmart®
 utan EcoSmart®
Måtten (se sidan 31)
Hantering (se sidan 38)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten på
morgonen eller efter längre perioder utan
användning.
Rengöring (se sidan 39) och med-
följande broschyr
Testsigill (se sidan 40)
Reservdelar(se sidan 37)
Specialtillbehör (medföljer ej
leveransen)
Slangset #38959000
I kombination med ett Bouroullec tvättställ
behövs inte slangsetet #38959000.
17

Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Jei yra problemų su momentiniu vandens šildytuvu ar
neužtenka vandens srauto, galima pašalinti už aerato-
riaus esantį „EcoSmart®“ (vandens srauto ribotuvą).
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
"Hansgrohe" maišytuvai gali būti naudojami su hidrauliš-
kai ir termiškai reguliuojamais momentiniais šildikliais, kai
vandens slėgis mažesnis kaip 0,15 MPa.
Montavimas žr. psl. 34
Lietuviškai
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Montavimo pavyzdžiai (žr. psl.
32)
Simbolio aprašymas
Pralaidumo diagrama
(žr. psl. 31)
 su EcoSmart®
 be EcoSmart®
Išmatavimai (žr. psl. 31)
Eksploatacija (žr. psl. 38)
Naudojant po ilgesnės pertraukos, „Hans-
grohe“ rekomenduoja pirmo pusės litro
vandens nevartoti kaip geriamojo.
Valymas (žr. psl. 39) ir pridedama
brošiūra
Bandymo pažyma (žr. psl. 40)
Atsarginės dalys(žr. psl. 37)
Specialūs priedai (nėra prideda-
ma)
Žarnos rinkinys #38959000
Praustuvei Bouroullec žarnos rinkinys
#38959000 nėra būtinas.
18
i

Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Ako dolazi do problema s protočnim bojlerom ili se
želi veći protok vode, može se ukloniti EcoSmart®
(limitator protoka) lociran iza aeratora.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa
Sastavljanje pogledaj stranicu 34
Hrvatski
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Primjeri instalacija (pogledaj
stranicu 32)
Opis simbola
Dijagram protoka
(pogledaj stranicu 31)
 s limitatorom EcoSmart®
 bez limitatora EcoSmart®
Mjere (pogledaj stranicu 31)
Upotreba (pogledaj stranicu 38)
Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode ne
upotrebljavate za piće.
Čišćenje (pogledaj stranicu 39) i
priložena brošura
Oznaka testiranja (pogledaj
stranicu 40)
Rezervni djelovi(pogledaj stranicu
37)
Posebni pribor (Nije sadržano u
isporuci!)
komplet crijeva #38959000
Komplet crijeva #38959000 nije potreban
u kombinaciji s umivaonikom tipa Bouroullec.
19

Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden temizli-
ği amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Sürekli akışlı su ısıtıcıları ile birlikte kullanımında prob-
lemler söz konusu ise veya akan su miktarının daha
fazla olması isteniyorsa, perlatörün arka tarafındaki
EcoSmart® (akış sınırlayıcısı) sökülüp çıkarılabilir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Hansgrohe bataryaları, akış basıncı en az 0,15 MPa
olursa hidrolik ve termik kumandalı şofbenlerle bağlantılı
olarak kullanılabilir.
Montajı bakınız sayfa 34
Türkçe
Asetik asit içeren silikon kullanmayın!
Montaj Örneği (bakınız sayfa 32)
Simge açıklaması
Akış diyagramı
(bakınız sayfa 31)
 EcoSmart® dahil
 EcoSmart® hariç
Ölçüleri (bakınız sayfa 31)
Kullanımı (bakınız sayfa 38)
Hansgrohe sabahları uzun durgunluk süresi
sonrasında ilk yarım litre suyun içme suyu
olarak kullanılmamasını önerir.
Temizleme (bakınız sayfa 39) ve
birlikte verilen broşür
Kontrol işareti (bakınız sayfa 40)
Yedek Parçalar(bakınız sayfa 37)
Özel aksesuarlar (Teslimat kapsa-
mına dahil değildir)
Hortum seti #38959000
Bouroullec lavabosu ile kombine edildiğinde
#38959000 hortum seti gerekli değildir.
20
i
