Hans Grohe ShowerSelect 15735400 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 4
EN Instructions for use / assembly instructions 6
IT Istruzioni per l'uso / Istruzioni per Installazione 8
ES Modo de empleo / Instrucciones de montaje 10
NL Gebruiksaanwijzing / Handleiding 12
DK Brugsanvisning / Monteringsvejledning 14
PT Instruções para uso / Manual de Instalación 16
PL Instrukcja obsługi / Instrukcja montażu 18
CS Návod k použití / Montážní návod 20
SK Návod na použitie / Montážny návod 22
ZH 用户手册/组装说明 24
RU Руководство пользователя / Инструкция по
монтажу 26
HU Használati útmutató / Szerelési útmutató 28
FI Käyttöohje / Asennusohje 30
SV Bruksanvisning / Monteringsanvisning 32
LT Vartotojo instrukcija / Montavimo instrukcijos 34
HR Upute za uporabu / Uputstva za instalaciju 36
TR Kullanım kılavuzu / Montaj kılavuzu 38
RO Manual de utilizare / Instrucţiuni de montare 40
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 42
SL Navodilo za uporabo / Navodila za montažo 44
ET Kasutusjuhend / Paigaldusjuhend 46
LV Lietošanas pamācība / Montāžas instrukcija 48
SR Uputstvo za upotrebu / Uputstvo za montažu 50
NO Bruksanvisning / Montasjeveiledning 52
BG Инструкция за употреба / Ръководство
за монтаж 54
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 56
AR  59 ShowerSelect
15761000 / 15761007
40
°C
40
°C
ShowerSelect S
15742000 / 15742007
ShowerSelect
15735400 / 15735407 /
15735600 / 15735607
40
°C

2

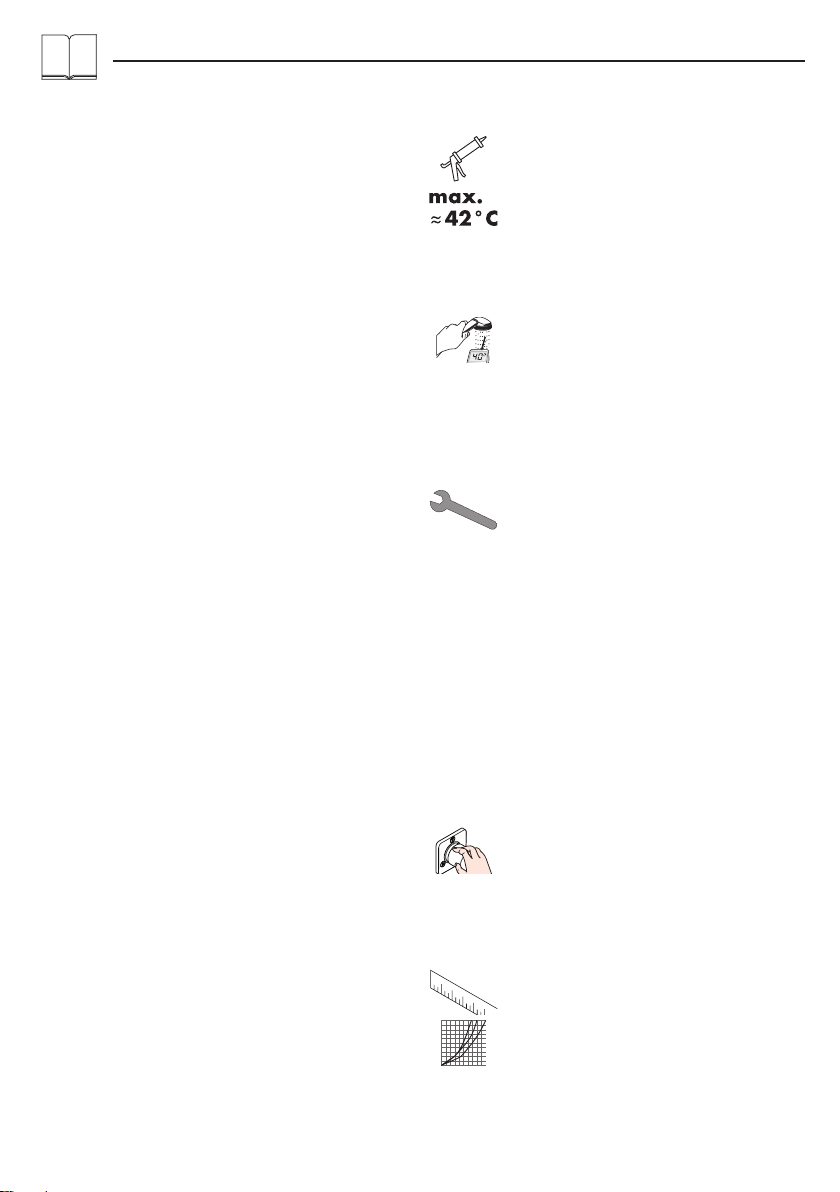

Durchflussdiagramm
(siehe Seite 60)
freier Durchfluss
Maße (siehe Seite 60)
Bedienung (siehe Seite 72)
Bei der ersten Inbetriebnahme und nach
Ab- / Anstellen der Wasserversorgung kann
kurzzeitig minimal Wasser austreten.
Wartung (siehe Seite 70)
• Der Thermostat ist mit Rückflussverhinde-
rern ausgestattet. Rückflussverhinderer
müssen gemäß DIN EN 1717 regelmäßig
in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre
Funktion geprüft werden (mindestens
einmal jährlich).
• Um die Leichtgängigkeit der Regeleinheit
zu gewährleisten, sollte der Thermostat
von Zeit zu Zeit auf ganz warm und ganz
kalt gestellt werden.
Einjustieren (siehe Seite 67)
Nach erfolgter Montage muss die Auslauf-
temperatur des Thermostaten überprüft
werden. Eine Korrektur ist erforderlich wenn
die an der Entnahmestelle gemessene
Temperatur von der am Thermostaten
eingestellten Temperatur abweicht.
Safety Function (siehe Seite 68)
Dank der Safety Function lässt sich die
gewünschte Höchsttemperatur von z. B.
max. 42 ºC voreinstellen.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen,
geistigen und / oder sensorischen Einschränkungen
dürfen das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Ist der Thermostat bzw. Mischer auf maximale
Warmwassertemperatur eingestellt, kann es durch die
hydraulische Öffnung des Absperrventils zu Verbrü-
hungen kommen. Hansgrohe empfiehlt daher die
Einrichtung der "Safety Function".
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Thermostat Highflow für 1 Verbraucher (unten) und
einen zusätzlichen Verbraucher (oben)
Deutsch

3
Montage (siehe Seite 61)
Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht ausreichend - Leitungsdruck prüfen
- Schmutzfangsieb der Regeleinheit
verschmutzt
- Schmutzfangsiebe vor dem Thermo-
stat und auf der Regeleinheit reini-
gen
- Siebdichtung der Brause ver-
schmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird bei
geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
- Rückflussverhinderer verschmutzt /
defekt
- Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
- Thermostat wurde nicht justiert - Thermostat justieren
- Zu niedrige Warmwassertemperatur - Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich - Temperaturregeleinheit verschmutzt
oder verkalkt
- Temperaturregeleinheit reinigen ggf.
austauschen
- Bei Neuinstallation Grundkörper
falsch angeschlossen (Soll: kalt
rechts, warm links) oder 180º ver-
dreht eingebaut
- Funktionsblock um 180º verdreht
einbauen
Druckknopf der Sicherheitssperre
ohne Funktion
- Feder defekt
- Druckknopf verkalkt
- Feder bzw. Druckknopf reinigen u.
leicht fetten, ggf. austauschen
Ventil schwergängig - Select Absperrventil DN9 beschä-
digt
- Select Absperrventil DN9 austau-
schen
Brause oder Auslauf tropft - Select Absperrventil DN9 beschä-
digt
- Select Absperrventil DN9 austau-
schen
Taster lässt sich nicht betätigen bzw.
ist ohne Funktion
- Sicherung vom Absperrventil wurde
nicht entfernt
- Sicherung vom Absperrventil entfer-
nen
Taster klemmt, ist schwergängig - Dichtung nicht mehr gefettet - Dichtung fetten
Taster hält nicht - Select-Adapter fehlerhaft gekürzt - Select-Adapter entsprechend Bild
8 kürzen und montieren
(siehe Seite 62)
- Taster erst vollständig in Rosette ein-
drücken und anschließend Rosette
montieren
Prüfzeichen (siehe Seite 76)
Reinigung (siehe Seite 74Serviceteile
(siehe Seite 73)
XXX = Farbcodierung
000 = chrom
400 = weiß/chrom
450 = weiß
600 = schwarz/chrom
610 = schwarz
Deutsch

4
Diagramme du débit
(voir pages 60)
débit libre
Dimensions (voir pages 60)
Instructions de service
(voir pages 72)
Lors de la première mise en service et après
la coupure/remise en marche de l'alimenta-
tion en eau, il est possible qu'un léger filet
d'eau s'échappe temporairement
Entretien (voir pages 70)
• Le mitigeur thermostatique est équipé de
clapets anti-retour. Les clapets anti-retour
doivent être examinés régulièrement
conformément à la norme EN 1717 ou
conformément aux dispositions nationales
ou régionales quant à leur fonction (au
moins une fois par an).
• Pour assurer le mouvement facile de
l´élément thermostatique, le thermostat
devrait être placé de temps en temps en
position très chaude et très froide.
Réglage (voir pages 67)
Le montage terminé, contrôler la température
de l’eau puisée au mitigeur thermostatique.
Un étalonnage est nécessaire si la tempéra-
ture de l’eau mitigée mesurée au point de
puisage diffère sensiblement de celle
affichée sur le thermostat.
Safety Function (voir pages 68)
Grâce à la fonction Safety, il est possible de
prérégler la température maximale par
exemple max. 42º C souhaitée.
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Si le thermostat ou le mélangeur est réglé sur la
température maximale d'eau chaude, l'ouverture
hydraulique de la vanne d'arrêt risque d'être à
l'origine d'ébouillantages. C'est la raison pour laquelle
Hansgrohe recommande de recourir à la fonction de
sécurité « Safety Function ».
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Thermostat Highflow pour 1 consommateur (en bas) et
un consommateur supplémentaire (en haut)
Français

5
Montage (voir pages 61)
Dysfonctionnement Origine Solution
Pas assez d´eau - Pression d´alimentation insuffisante - Contrôler la pression
- Filtre de l´élément thermostatique
encrassé
- Nettoyer les filtres devant le mitigeur
thermostatique et sur la cartouche
- Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la dou-
chette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet
fermé
- Clapet anti-retour encrassé ou dé-
fectueux
- Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
- Le thermostat n´a pas été réglé - Régler le thermostat
- Température d'eau chaude trop
basse, pas d´eau froide
- Augmenter la température d´eau
chaude entre 42ºC et 65ºC
Le réglage de la température n´est
pas possible
- L´élément thermostatique est encras-
sé ou entartré
- Nettoyer l´élément thermostatique
ou le changez éventuellement
- La pièce de base a une alimentation
inversée (l´eau froide doit être à
droite et l´eau chaude à gauche)
ou elle est montée à l´envers
- Montez le bloc de fonction à 180º
Bouton à pression du verrouillage de
sécurité défectueux
- Ressort défectueux
- Bouton à pression entartré
- Nettoyer le ressort ou bien le bou-
ton à pression, le changer éventuel-
lement
Fonctionnement de la poignée
difficile
- Select robinet d’arrêt DN9 d´arrêt
défectueux
- Changez le Select robinet d’arrêt
DN9
La douchette ou le bec verseur goutte - Select robinet d’arrêt DN9 d´arrêt
défectueux
- Changez le Select robinet d’arrêt
DN9
Bouton impossible à actionner ou
sans réaction
- La sécurité de la vanne d'arrêt n'a
pas été retirée
- Retirer la sécurité de la vanne d'ar-
rêt
Bouton coincé, grippé - Joint dégraissé - Graisser le joint
Le bouton ne tient pas - Raccourcissement incorrect de
l'adaptateur Select
- Raccourcir l'adaptateur Select
conformément à la figure 8 et le
monter (voir pages 62)
- Enfoncer complètement le bouton
dans la rosette, puis monter la ro-
sette
Classification acoustique et
débit (voir pages 76)
Nettoyage (voir pages 74Pièces détachées
(voir pages 73)
XXX = Couleurs
000 = chromé
400 = blanc/chromé
450 = blanc
600 = noir/chromé
610 = noir
Français

6
Flow diagram
(see page 60)
free flow
Dimensions (see page 60)
Operation (see page 72)
Minor leaking may occur briefly during
initial commissioning and interruption/restart
of the water supply.
Maintenance (see page 70)
• The mixer is equipped with check valves.
The check valves must be checked
regularly according to DIN EN 1717 in
accordance with national or regional
regulations (at least once a year).
• To guarantee the smooth running of the
thermostat, it is necessary from time to
time to turn the thermostat from total hot to
total cold.
Adjustment (see page 67)
After the installation, the output temperature
of the thermostat must be checked. A
correction is necessary if the temperature
measured at the output differs from the
temperature set on the thermostat.
Safety Function (see page 68)
The desired maximum temperature for
example max. 42º C can be pre-set thanks
to the safety function.
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the
influence of alcohol or drugs are prohibited from
using this product.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• If the thermostat or mixer is set to maximum water
temperature, there is a risk of scalding at hydraulical
opening of the check valve. For this reason, Hans-
grohe recommends that you set up the "Safety
Function".
Special information for UK
If installing this product with a pump, please be aware
that it has to have negative head switching. This product
will not function with a positive head pump..
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Thermostat Highflow for 1 consumer (at the bottom) and
one additional consumer (on top)
English

7
Assembly (see page 61)
Fault Cause Remedy
Insufficient water - Supply pressure inadequate - Check water pressure (If a pump
has been installed check to see if
the pump is working).
- Regulator filter dirty - Clean filter in front of the mixer and
on the MTC-thermo cartridge
- Shower filter seal dirty - Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
- Backflow preventers dirty or leaking - Clean backflow preventers, ex-
change if necessary
Spout temperature does not
correspond with temperature set
- Thermostat has not been adjusted - Adjust thermostat
- Hot water temperature too low - Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible - Temperature regulator dirty or calci-
fied
- Clean temperature regulator, ex-
change if necessary
- For new installations: basic body in-
correctly connected (should be:
cold right, hot left) or installed with
180º rotation
- Install function block turned through
180º
Safety stop button not operating - Spring defective
- Button calcified
- Clean spring and/or button, ex-
change if necessary
Valve stiff - Select stop valve DN9 damaged - Exchange Select stop valve DN9
Shower or spout dripping - Select stop valve DN9 damaged - Exchange Select stop valve DN9
Pushbutton cannot be actuated or is
without function
- Safety guard of isolating valve has
not been removed
- Remove safety guard from isolating
valve
Pushbutton is jammed or stiff - Seal needs greasing - Grease the seal
Pushbutton does not snap in - Select Adapter incorrectly trimmed - Trim and mount Select Adapter ac-
cording to Fig. 8 (see page 62)
- First, fully press the pushbutton down
into the rosette; then, mount the ro-
sette
Test certificate (see page 76)
Cleaning (see page 74Spare parts
(see page 73)
XXX = Colors
000 = chrome plated
400 = white/chrome plated
450 = white
600 = black/chrome plated
610 = black
English

8
Diagramma flusso
(vedi pagg. 60)
portata libero
Ingombri (vedi pagg. 60)
Procedura (vedi pagg. 72)
Alla prima messa in funzione e dopo aver
chiuso e aperto l'alimentazione dell'acqua
potrebbe fuoriuscire minimamente dell'ac-
qua per breve tempo.
Manutenzione (vedi pagg. 70)
• Il miscelatore termostatico è dotato di una
valvola antiritorno. La valvola di non
ritorno deve essere controllata regolar-
mente come da DIN EN 1717, secondo le
normative nazionali e regionali (almeno
una volta all'anno).
• Per garantire la scorrevolezza dell’ele-
mento di regolazione, di tanto in tanto si
dovrebbe regolare il termostatico
passando da tutto caldo a tutto freddo.
Taratura (vedi pagg. 67)
Effettuata l’installazione del miscelatore
termostatico bisogna controllare la
temperatura di uscita. La taratura è
necessaria quando la temperatura dell’ac-
qua misurata sul punto di prelievo non
corrisponde a quella fissata sul termostato.
Safety Function (vedi pagg. 68)
Grazie alla funzione antiscottature Safety la
temperatura massima per esempio max.
42º C desiderata è facilmente regolabile.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe
o alcolici.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta
eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Se il termostato ovvero il miscelatore è impostato alla
temperatura massima dell'acqua calda, aprendo
idraulicamente la valvola di chiusura sussiste il
pericolo di ustioni. Hansgrohe raccomanda per ciò di
installare il dispositivo di sicurezza "Safety Function".
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Termostato Highflow per 1 utenza (sotto) e un'utenza
addizionale (sopra)
Italiano

9
Montaggio (vedi pagg. 61)
Problema Possibile causa Rimedio
Scarsità d'acqua - Pressione di erogazione insufficiente - Provare la pressione di erogazione
- Filtro dell'unità di regolazione spor-
co
- Pulire/sostituire i filtri
- Guarnizione del filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile
Flusso incrociato; l'acqua calda viene
spinta nella tubatura acqua fredda a
rubinetteria chiusa o viceversa
- Antiriflusso sporco o non ermetico - Pulire o sostituire l'antiriflusso
La temperatura di erogazione diversa
da quella impostata
- Il termostatico non è stato regolato - Regolare il termostatico
- Temperatura dell'acqua calda - Aumentare la temperatura acqua
calda tra 42 ºC e 65 ºC
Impossibile la regolazione temperatu-
ra
- Elemento termostatico sporco o con
depositi calcarei
- Pulire o sostituire l'unità di regolazio-
ne
- In caso di nuova installazione - col-
legato male il termostatico (deve es-
sere: acqua fredda a destra e calda
a sinistra) o installato ruotato di
180º
- Ruotare di 180º l'unita' di regolazio-
ne
Tasto antiscottatura non funzionante - Molla difettosa
- Tasto con depositi calcarei
- Pulire o sostituire la molla o il tasto
Rubinetto duro - Select rubinetto d'arresto DN9 dan-
neggiato
- sostituire il Select rubinetto d'arresto
DN9
Doccia / scarico gocciola - Select rubinetto d'arresto DN9 dan-
neggiato
- sostituire il Select rubinetto d'arresto
DN9
Il tasto non si lascia azionare ovvero
è senza funzione
- La sicura della valvola di chiusura
non è stata rimossa
- Rimuovere la sicura dalla valvola di
chiusura
Il tasto è bloccato, non è scorrevole - Guarnizione non più imgrassata - Ingrassare la guarnizione
Il tasto non tiene - Adattatore Select accorciato sba-
gliato
- Accorciare e montare l’adattatore
Select come mostrato in Figura
8 (vedi pagg. 62)
- Premere per prima il tasto completa-
mente nella rosetta e infine montare
la rosetta
Segno di verifica (vedi pagg. 76)
Pulitura (vedi pagg. 74Parti di ricambio
(vedi pagg. 73)
XXX = Trattamento
000 = cromato
400 = bianco/cromato
450 = bianco
600 = nero/cromato
610 = nero
Italiano

10
Diagrama de circulación
(ver página 60)
caudal libre
Dimensiones (ver página 60)
Manejo (ver página 72)
Se pueden producir ligeras salidas de agua
tras la primera puesta en servicio, así como
después de abrir o cerrar el suministro de
agua.
Mantenimiento (ver página 70)
• El termostato está equipado con válvula,
la cual evita el retorno del agua a la
tubería. Las válvulas anti-retorno tienen
que ser controladas regularmente según
la norma DIN EN 1717, en acuerdo con
las regulaciones nacionales o regionales
(una vez al año, por lo menos).
• Para garantizar el funcionamiento durade-
ro del termostato, el mando del mismo
debería girarse de vez en cuando del
extremo frío al extremo caliente.
Puesta a punto (ver página 67)
Después del montaje deberá comprobarse
la temperatura del agua del termostato, en
la salida del caño. Una corrección se
efectuará siempre y cuando la temperatura
del agua tomada a la salida del caño, no
corresponda con la indicada en el volante
del termostato.
Safety Function (ver página 68)
Gracias al tope de temperatura se puede
graduar la temperatura máxima por ejemplo
max. 42º C.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben
utilizar el sistema de duchas.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• Si el termostato o el mezclador están ajustados a la
temperatura máxima de agua caliente, al abrir la
válvula de cierre hidráulicamente se pueden sufrir
quemaduras. Por esa razón, Hansgrohe recomienda
el dispositivo "Safety Function".
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Termostato Highflow para 1 consumidor (abajo) y un
consumidor adicional (arriba)
Español

11
Montaje (ver página 61)
Problema Causa Solución
Sale poca agua - presión insuficiente - comprobar presión
- filtro del termoelemento sucio - Limpiar filtros en las uniones a las to-
mas de agua caliente y fría y en el
cartucho termostático
- Filtro de la teleducha sucio - Limpiar / Cambiar filtro entre flexo
y teleducha
Flujo de agua cruzada agua caliente
entra en la tubería del agua fría o al
revés
- válvula antirretorno sucia o pierde - limpiar / cambiar válvula
Temperatura del agua no correspon-
de a lo marcado
- termostato no ha sido ajustado - ajustar termostato
- Temperatura del agua caliente de-
masiado baja
- aumentar temperatura del agua ca-
liente a 42º - 65º C.
No es posible regular la temperatura - termoelemento sucio/lleno de cal - limpiar / cambiar termoelemento
- cuerpo empotrado mal montado
(debe estar: frío = derecha) o insta-
lado girado en 180º
- girar embellecedor en 180º
Botón de tope no funciona - muelle defecto
- botón lleno de cal
- Limpiar y aplicar una fina capa de
grasa en el muelle y el pulsador
Llave de paso va duro - Select llave de paso DN9 dañada - cambiar Select llave de paso DN9
Pierde permanentemente agua por el
caño
- Select llave de paso DN9 dañada - cambiar Select llave de paso DN9
El pulsador no puede accionarse o
no funciona
- El seguro de la válvula de cierre no
se ha retirado
- Retirar el seguro de la válvula de
cierre
Pulsador atascado o duro - Junta ya sin grasa - Engrasar la junta
El pulsador no se mantiene - Adaptador Select cortado errónea-
mente
- Cortar el adaptador Select como se
muestra en la figura 8 y montarlo
(ver página 62)
- Presionar el pulsador completamen-
te dentro del escudo y luego montar
éste.
Marca de verificación
(ver página 76)
Limpiar (ver página 74Repuestos
(ver página 73)
XXX = Acabados
000 = cromado
400 = blanco/cromado
450 = blanco
600 = negro/cromado
610 = negro
Español

12
Doorstroomdiagram
(zie blz. 60)
vrije doorstroom
Maten (zie blz. 60)
Bediening (zie blz. 72)
Bij het eerste gebruik en na het dicht- en
opnieuw opendraaien van de watervoorzie-
ning kann kort een kleine hoeveelheid water
ontsnappen.
Onderhoud (zie blz. 70)
• De thermostaat is voorzien van terugslag-
kleppen. Keerkleppen moeten volgens
DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het
funktioneren gecontroleerd worden.
(Tenminste een keer per jaar)
• Om het soepel lopen van de regeleen-
heid te garanderen moet de thermostaat
van tijd tot tijd op heel koud en heel warm
worden ingesteld.
Correctie (zie blz. 67)
Na montage dient de uitstroomtemperatuur
van de thermostaat gecontroleerd te
worden. Een correctie is noodzakelijk als de
aan het tappunt gemeten temperatuur afwijkt
van de op de thermostaat ingestelde
temperatuur.
Safety Function (zie blz. 68)
Dankzijd de Safety Function kan de
gewenste maximale temperatuur van bijv.
max. 42º C van te voren worden ingesteld.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiëni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
Kinderen en volwassenen met lichamelijke,
geestelijke en/of sensorische beperkingen mogen
het douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• Als de thermostaat c.q. mengkraan ingesteld is op de
maximale warmwatertemperatuur, kunnen door de
hydraulische opening van de afsluiter brandwonden
ontstaan. Hansgrohe raadt daarom aan om de
"Safety Function" in te stellen.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Thermostaat Highflow voor 1 verbruiker (beneden) en
een extra verbruiker (boven)
Nederlands

13
Montage (zie blz. 61)
Storing Oorzaak Oplossing
Weinig water - Druk te laag - Druk controleren
- Vuilzeef van thermo-element verstopt - Vuilvangzeefjes en zeefjes van rege-
leenheid reinigen
- Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt in
gesloten toestand in koud water
leiding of omgekeerd
- Terugslagkleppen vervuild of defect - Terugslagkleppen reinigen dan wel
uitwisselen
Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen
- Thermostaat niet ingesteld - Thermostaat instellen
- Temperatuur van warm water te
laag
- Warmwater toevoer verhogen min.
42ºC naar 65ºC
Temperatuur niet regelbaar - Thermo-element vervuild of verkalkt - Thermo-element reinigen dan wel
uitwisselen
- Bij nieuwe installaties: basisgarnituur
verkeerd aangesloten (moet zijn
koud rechts en warm links) of 180º
gedraaid gemonteerd
- Functieblok 180º draaien
Safety Stop knop op thermostaat-
greep functioneert niet
- Veer defect
- Drukknop verkalkt
- Veer en/of drukknop reinigen dan
wel uitwisselen
Kraan draait zwaar - Select inbouwstopkranen DN9 be-
schadigd
- Select inbouwstopkranen DN9 uit-
wisselen
Douche/uitloop lekt - Select inbouwstopkranen DN9 be-
schadigd
- Select inbouwstopkranen DN9 uit-
wisselen
Schakelaar kan niet bediend worden
c.q. heeft geen functie
- Zekering van de afsluitklep werd
niet verwijderd
- Verwijder zekering van de afsluit-
klep
Schakelaar klemt, is stroef - Afdichting niet meer ingevet - Afdichting invetten
Schakelaar blijft niet zitten - Select-adapter verkeerd ingekort - Select-adapter volgens afbeelding
8 inkorten en monteren (zie blz. 62)
- Schakelaar eerst volledig in de ro-
zet drukken en vervolgens de rozet
monteren
Keurmerk (zie blz. 76)
Reinigen (zie blz. 74Service onderdelen
(zie blz. 73)
XXX = Kleuren
000 = verchroomd
400 = wit/verchroomd
450 = wit
600 = zwart/verchroomd
610 = zwart
Nederlands

14
Gennemstrømningsdiagram
(se s. 60)
fri gennemstrømning
Målene (se s. 60)
Brugsanvisning (se s. 72)
Under den første ibrugtagning og eftersluk-
ning / tænding for vandforsyningen kan lidt
vand strømme ud i kort tid.
Service (se s. 70)
• Termostaten er forsynet med kontraventil .
Ifølge DIN EN 1717 skal gennmestrøm-
ningsbegrænsere i overenstemmelse med
nationale regler afprøves regelmæssigt
(mindst en gang om året).
• For at sikre optimal funktion af termosta-
ten, bør termostaten fra tid til anden motio-
neres (stilles skiftevis helt varm og helt
kold).
Justering (se s. 67)
Efter monteringen skal termostatens
udløbstemperatur kontrolleres. Såfremt den
målte vandtemperatur afviger fra den på
termostaten viste forindstilling er en
korrigering af skalagrebet nødvendig.
Safety Function (se s. 68)
Takket være Safety varmtvands-begrænsnin-
gen kan maksimaltemperaturen forudindstil-
les eksempel max. 42º C.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Børn som også voksne med fysiske, mentale og /
eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Hvis termostaten hhv. blanderen er indstillet til
maksimal varmtvandtemperatur, er der fare for
skoldninger hvis spærreventilen åbnes. Hansgrohe
anbefaler derfor indretningen af "Safety Function".
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Termostat Highflow for 1 forbruger (nede) og en
yderligere forbruger (oppe)
Dansk

15
Montering (se s. 61)
Fejl Årsag Hjælp
For lidt vand - Forsyningstrykket er ikke højt nok - Afprøv forsyningstrykket
- Smudsfangsien er snavset - Rengør smudsfangsi foran termsota-
ten og på termostatelementet
- Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og slan-
ge
Kryds-flow, varmt vand i koldtvands-
ledningen og omvendt
- Kontraventilen er snavset eller utæt. - Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer ikke
overens med den indstillede
temperatur
- Termostaten er ikke justeret - Juster termostatenI
- For lav varmtvands-temperatur - Forhøj varmtvands-temperaturen fra
42ºC til 65ºC
Temperaturregulering ikke mulig - Termostatelementet er snavset eller
tilkalket
- Rengør termostat-elementet eller ud-
skift det evt.
- Ved ny-installation er vandtilslutnin-
gen forbyttet (skal være koldt til høj-
re - varmt til venstre eller også er
grundkroppen drejet 180º)
- Vend indbygningsdelen 180º
Sikkerhedsspærren er ude af funktion - Defekt fjeder
- Trykknappen tilkalket
- Rengør fjeder og trykknap eller ud-
skift delene
Ventilen går trægt - Beskadiget Select afspærrings-ventil
DN9
- Udskift Select afspærrings-ventil
DN9
Bruser/kartud drypper - Beskadiget Select afspærrings-ventil
DN9
- Udskift Select afspærrings-ventil
DN9
Knap kan ikke trykkes hhv. er uden
funktion
- Sikringen blev ikke fjernet fra spær-
reventilen
- Fjern sikringen fra spærreventilen
Trykknap sidder fast, er ikke let
gængeligt
- Tætning ikke længere smøret - Smør tætningen
Knap holder ikke - Select-adapt er afkortet forkert - Afkort Select-adapter iht. billede 8,
og montér den (se s. 62)
- Tryk først knappen helt ind i roset-
ten, og montér herefter rosetten.
Godkendelse (se s. 76)
Rengøring (se s. 74Reservedele
(se s. 73)
XXX = Overflade
000 = Krom
400 = Hvid/Krom
450 = Hvid
600 = Sort/Krom
610 = Sort
Dansk

16
Fluxograma
(ver página 60)
caudal livre
Medidas (ver página 60)
Funcionamento (ver página 72)
Durante a primeira utilização e após cortar/
abrir a água pode sair temporariamente
uma pequena quantidade de água.
Manutenção (ver página 70)
• A misturadora está equipada com
válvulas anti-retorno. As válvulas
anti-retorno devem ser verificadas
regularmente de acordo com a DIN
EN 1717 segundo os regulamentos
nacionais ou regionais (pelo menos uma
vez por ano).
• Para garantir um funcionamento suave do
elemento termostático é necessário de
vez em quando rodar totalmente o
manípulo da termostática da posição
quente para a fria.
Afinação (ver página 67)
É necessária correcção se a temperatura
medida no ponto de saída diferir da
temperatura marcada na escala.
Safety Function (ver página 68)
Graças à função de segurança pode-se
regular a temperatura máxima por exemplo
max. 42ºC.
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Crianças e adultos com deficiências motoras,
mentais e/ou sensoriais não podem utilizar o
sistema de duche sem monitorização. Pessoas que
estejam sob a influência de álcool ou drogas não
podem utilizar o sistema de duche.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• Existe o perigo de queimaduras na abertura
hidráulica da válvula de retenção, se o termóstato ou
a misturadora estiverem ajustados na temperatura
máxima da água quente. Assim sendo, a Hansgrohe
recomenda a instalação da "Safety Function".
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Termóstato Highflow para 1 consumidor (em baixo) e
para um consumidor adicional (em cima)
Português

17
Montagem (ver página 61)
Falha Causa Solução
Água insuficiente - Pressão não adequada - Verificar a pressão da água
- Filtro do regulador sujo - Limpar o filtro nas ligações de água
e no cartucho termostático
- Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o
tubo flexível
Fluxos cruzados, água quente a ser
forçada a entrar no tubo da água
fria, ou vice-versa, quando a
misturadora está fechada.
- Válvula anti-retorno suja ou com fu-
gas
- Limpar a válvula antiretorno, substi-
tua se necessário
A temperatura da água não
corresponde à temperatura
seleccionada
- A misturadora termos tática não foi
ajustada
- Ajustar a misturadora termostática
- Temperatura da água quente muito
baixa
- Aumentar a temperatura da água
quente para 42º C a 65º C.
Não é possível regular a temperatura - Regulador da temperatura sujo ou
calcificado
- Limpar o regulador de temperatura,
substitua se necessário
- Para novas instalações: Corpo insta-
lado incorrectamente (deve ser: fria
direita, quente esquerda) ou instala-
do com uma rotação de 180º
- Instalar o corpo virado 180º
Botão de segurança não funciona - Mola defeituosa
- Botão calcificado
- Limpar a mola e/ou o botão, substi-
tua se necessário
Válvula de corte perra - Select Válvula de corte DN9 danifi-
cada.
- Substituir Select Válvula de corte
DN9
Duche/bica a pingar - Select Válvula de corte DN9 danifi-
cada.
- Substituir Select Válvula de corte
DN9
O botão não se deixa comandar, ou
seja, não está funcional
- A proteção da válvula de retenção
não foi removida
- Remova a proteção da válvula de
retenção
O botão está encravado, funciona
com dificuldade
- Falta lubrificante no vedante - Lubrificar o vedante
O botão não se segura - Adaptador Select erradamente en-
curtado
- Encurtar e montar o adaptador Se-
lect de acordo com a figura
8 (ver página 62)
- Primeiro, pressionar o botão com-
pletamente para dentro da roseta e,
de seguida, montar a roseta
Marca de controlo
(ver página 76)
Limpeza (ver página 74Peças de substituição
(ver página 73)
XXX = Acabamentos
000 = cromado
400 = branco/cromado
450 = branco
600 = preto/cromado
610 = preto
Português

18
Schemat przepływu
(patrz strona 60)
swobodny przepływ
Wymiary (patrz strona 60)
Obsługa (patrz strona 72)
Przy pierwszym uruchomieniu i po wyłącze-
niu / włączeniu dopływu wody przez krótki
okres czasu może wydostawać się
nieznaczna ilość wody.
Konserwacja (patrz strona 70)
• Termostat wyposażony został w zabez-
pieczenia przed przepływem zwrotnym.
Zgodnie z normą DIN EN 1717,
krajowymi i miejscowymi przepisami,
działanie zabezpieczeń przed przepły-
wem zwrotnym musi być kontrolowane
(przynajmniej raz w roku).
• Aby zachować łatwość obsługi termosta-
tu, od czasu do czasu należy go
przekręcić na całkiem zimną i na całkiem
ciepłą wodę.
Regulacja (patrz strona 67)
Po ukończeniu montażu należy sprawdzić
temperaturę ciepłej wody na wylocie z
termostatu. Korekta będzie konieczna wtedy,
gdy zmierzona temperatura na wylocie
różni się od temperatury nastawionej na
termostacie.
Safety Function (patrz strona 68)
Dzięki funkcji zabezpieczającej można
przestawić żądaną maksymalną temperatu-
rę np. na maks. 42ºC.
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Zarówno dzieci, jak i dorośli z fizycznymi, psychicz-
nymi i/lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie
mogą korzystać z prysznica.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Gdy termostat wzgl. mieszacz ustawiono na
maksymalną temperaturę ciepłej wody, może dojść do
poparzeń przez hydrauliczny otwór zaworu
odcinającego. Hansgrohe zaleca z tego względu
stworzenie opcji "Safety Function".
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Termostat highflow dla 1 użytkownika (u dołu) i
użytkownika dodatkowego (u góry)
Polski

19
Montaż (patrz strona 61)
Usterka Przyczyna Pomoc
Mała ilość wody - Zbyt niskie ciśnienie zasilające - Sprawdzić ciśnienie w instalacji
- Zabrudzone sitko przy wkładzie ter-
mostatycznym
- Wyczyścić sitka przed termostatem i
we wkładzie termostatycznym
- Zabrudzona uszczelka z sitkiem w
prysznicu
- Oczyścić uszczelkę z sitkiem pomię-
dzy prysznicem a wężem
Przepływ krzyżowy, woda ciepła
przy zamkniętej armaturze wpływa
do przewodu wody zimnej lub
odwrotnie
- Zabrudzone / uszkodzone zabez-
pieczenie przed przepływem zwrot-
nym
- Wyczyścić wzgl. wymienić zabez-
pieczenie przed przepływem zwrot-
nym
Temperatura wody nie zgadza się z
ustawioną wartością
- Termostat nie został wyregulowany - Przeprowadzić regulację termostatu
- Za niska temperatura ciepłej wody - Podwyższyć temperaturę wody cie-
płej na 42ºC do 65ºC
Brak możliwości regulacji temperatu-
ry
- Zabrudzony lub zakamieniony ter-
mostat
- Wyczyścić lub wymienić termostat
- Przy nowej instalacji niewłaściwie
podłączony korpus (powinno być:
zimna po prawej, ciepła po lewej)
albo zamontowano z przekręce-
niem o 180º.
- Blok funkcyjny obrócić o 180º
Złe funkcjonowanie przycisku
zabezpieczającego
- Uszkodzona sprężynka
- przycisk zakamieniony
- Wyczyścić wzgl. wymienić sprężyn-
kę lub przycisk i lekko nasmarować
Zawór pracuje z wysiłkiem - Uszkodzony Select Zawór odcinają-
cy DN9
- Wymienić Select Zawór odcinający
DN9
Wyciekająca woda z główki
prysznicowej lub wylewki
- Uszkodzony Select Zawór odcinają-
cy DN9
- Wymienić Select Zawór odcinający
DN9
Nie można nacisnąć przycisku albo
brak w nim funkcji
- Nie usunięto zabezpieczenia zawo-
ru odcinającego
- Usunąć zabezpieczenie zaworu od-
cinającego
Przycisk się zakleszcza, ciężko się
porusza
- Uszczelka nie jest już nasmarowana - Nasmarować uszczelkę
Przycisk się nie trzyma - Niewłaściwie skrócono przejściów-
kę Select
- Przejściówkę Select skrócić odpo-
wiednio do rys. 8 i zamontować
(patrz strona 62)
- Najpierw całkowicie wcisnąć przy-
cisk do rozety, a potem zamonto-
wać rozetę
Znak jakości (patrz strona 76)
Czyszczenie (patrz strona 74Części serwisowe
(patrz strona 73)
XXX = Kody kolorów
000 = chrom
400 = biały/chrom
450 = biały
600 = czarny/chrom
610 = czarny
Polski

20
Diagram průtoku
(viz strana 60)
volný průtok
Rozmìry (viz strana 60)
Ovládání (viz strana 72)
Při prvním uvádění do provozu a po vypnutí
/ zapnutí přívodu vody může dojít krátce k
výtoku malého množství vody.
Údržba (viz strana 70)
• Termostat je vybaven omezovačem
zpětného toku. U zpětných ventilů se musí
podle DIN EN 1717 v souladu s
národními nebo regionálními předpisy
testovat jejich funkčnost (alespoň jednou
ročně).
• Aby byl zajištěn lehký chod regulační
jednotky, měl by se termostat čas od času
nastavit na úplně horkou a úplně
studenou vodu.
Nastavení (viz strana 67)
Po ukončení montáže se musí zkontrolovat
teplota vody vytékající z termostatu. Pokud
se teplota změřená v místě odběru liší od
teploty nastavené na termostatu, je nutné
provést korekci.
Safety Function (viz strana 68)
Díky Safety Function je možné předem
nastavit nejvyšší požadovanou teplotu, např.
max. 42ºC.
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Pokud je termostat resp. směšovací baterie nastavena
na maximální teplotu teplé vody, může dojít k opaření
přes hydraulický otvor uzavíracího ventilu. Hansgrohe
proto doporučuje nastavení "Safety Function".
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Termostat Highflow pro 1 spotřebič (dole) a další
dodatečný spotřebič (nahoře)
Česky
