Hans Grohe Metris 31101 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Metris
31101xx1

2
English
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate 0.5 GPM (1.9 L/min)
0.08 gallons (0.3 liter) per cycle**
Hole size in mounting surface 1⅜" (35 mm)
Max. depth of mounting surface 1⅝" (40 mm)
Battery CR-P2 / 6 V Lithium
Automatic shutoff after 10 seconds***
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
** 10 second maximum cycle time
*** This is the maximum amount of time the faucet will run
while a hand is within range of the sensor.
Installation Considerations
• For best results, Hansgrohe recommends that this unit be
installed by a licensed, professional plumber.
• Please read over these instructions thoroughly before
beginning installation. Make sure that you have all tools
and supplies needed to complete the installation.
• Keep this booklet and the receipt (or other proof of date
and place of purchase) for this product in a safe place.
The receipt is required should it be necessary to request
warranty parts.
• Flush the hot and cold supplies thoroughly before installing
the faucet. Damage to the faucet caused by debris is not
covered under the warranty.
• The hot and cold supplies should be of equal pressure.
• The faucet should not be used with a continuous flow water
heater.
• Do not install the faucet on a sink with a raised edge.
• Strong light sources should not shine directly on the sensor
window of the faucet.
• The faucet should only be used with the battery pack
supplied by Hansgrohe. Do not attempt to use any other
battery pack.

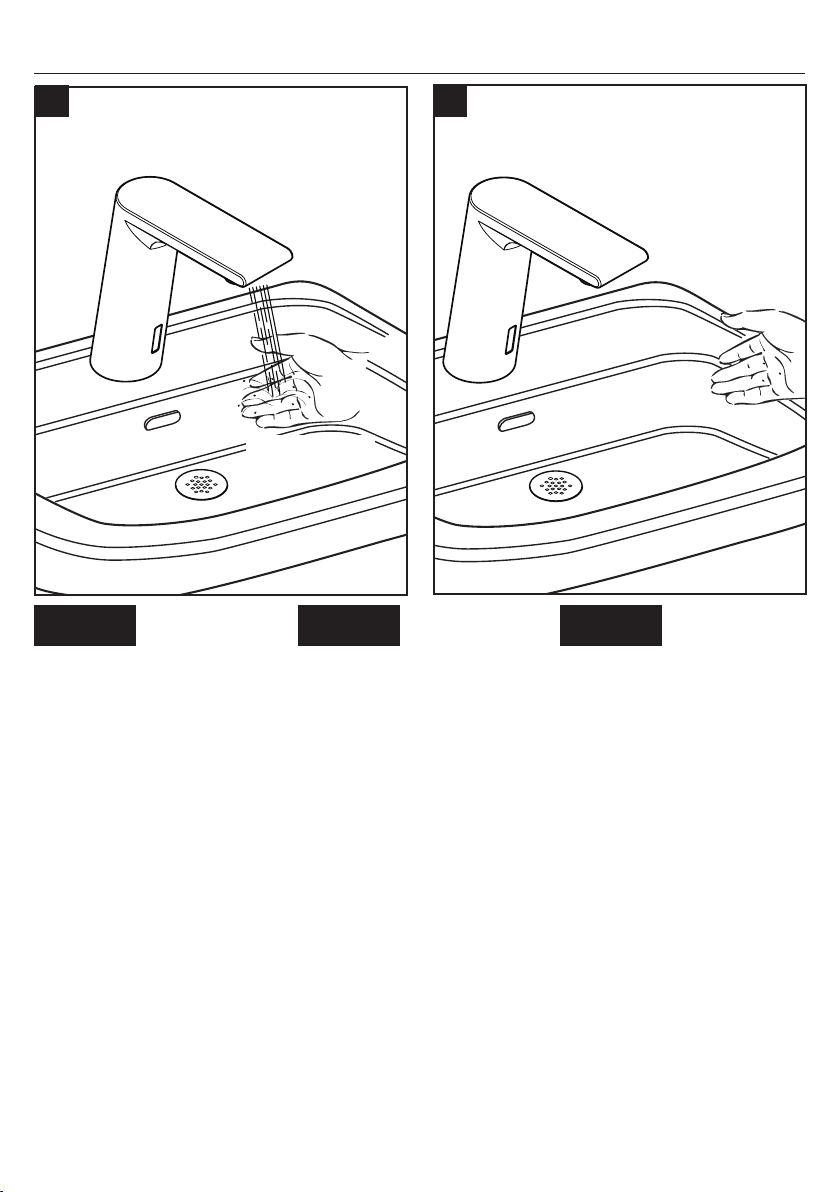

• The faucet incorporates automatic range adjustment --
the sensor automatically adjusts itself to local conditions
(lavatory, brightness, etc.)
• The distance between the switch on/off point to the faucet
is approx. 6¼" - 8" under normal conditions. The detection
area may be less for dark, non-reflective objects, or greater
for bright, highly reflective objects.
 If the sink is very small or highly reflective,
follow the range reduction instructions. When
the faucet is in reduced range mode, the LED in the
sensor window will flash while the faucet is not in use.
• Drops of water or condensation on the sensor window
may cause the faucet to run.
 The spray pattern will be unattractive
immediately after installation or service, due
to air in the faucet. After the faucet is used 10
- 15 times, the spray pattern will clear.
• At the start of operation, or after maintenance, function
of the faucet may be delayed due to reflections during
adjustment of the operating distance. The faucet will
automatically calibrate itself. The self-calibration will start
after 10-15 minutes.
Hansgrohe recommends not to use as drinking water
the first half liter (approximately 1 pint) flowing from
the faucet in the morning, or after prolonged non-use.

3
Hygiene rinse
The hygiene rinse opens the faucet for 10 seconds ev-
ery 24 hours following the last use.

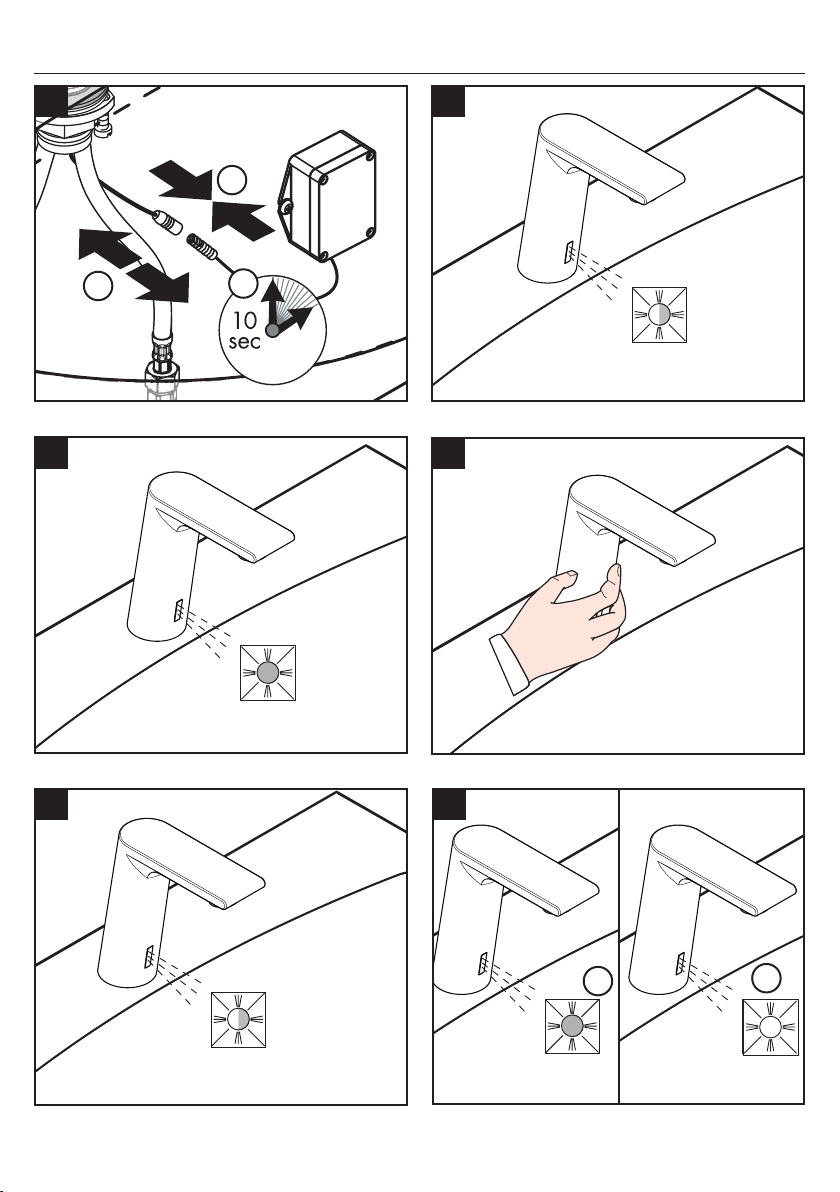

To enable or disable the hygiene rinse:
• Interrupt voltage supply of the faucet for approx. 10
seconds (disconnect electrical plug connection between
faucet and battery housing and reconnect after 10
seconds).
• The LED blinks to indicate the software version (e.g.
blinking once = software version 1).
• Permanent light from the LED indicates that calibration of
the infrared proximity electronics is in progress.
• Wait for LED to go out.
• Cover sensor window completely with your hand or a
white piece of paper.
• Remove your hand or the paper after 10 seconds.
• The currently enabled mode is indicated by the flashing of
the LED: 1x = enabled, 2 x = disabled.

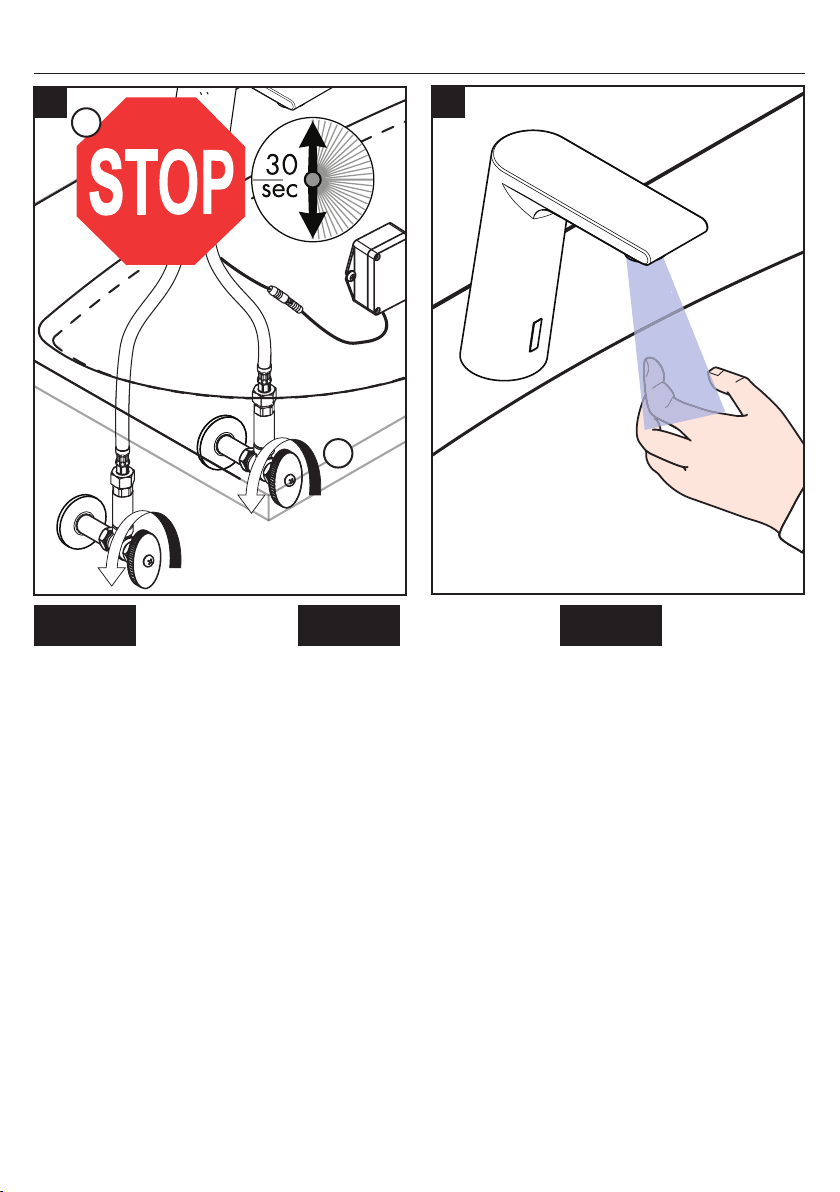

Permanent rinse
After setting the parameters for the hygiene rinse or
making a net reset, wait for approx. 100 seconds be-
fore you can enable the "Permanent rinse" function.
• Cover the sensor window completely with your hand or a
white piece of paper.
• The faucet opens briefly and then closes immediately.
When the faucet opens again after approx. 5 seconds,
remove the hand or the paper from the sensor.
• Permanent rinse is enabled for 3 minutes and can be
interrupted at any time by a movement in the sensor range.
Thermal disinfection
 Thermal disinfection must only be carried out
by qualified personnel.
• Risk of scalding with thermal disinfection!
• The cold water stop must be closed during thermal
disinfection.
• Afterwards, "Permanent rinse" can be enabled.

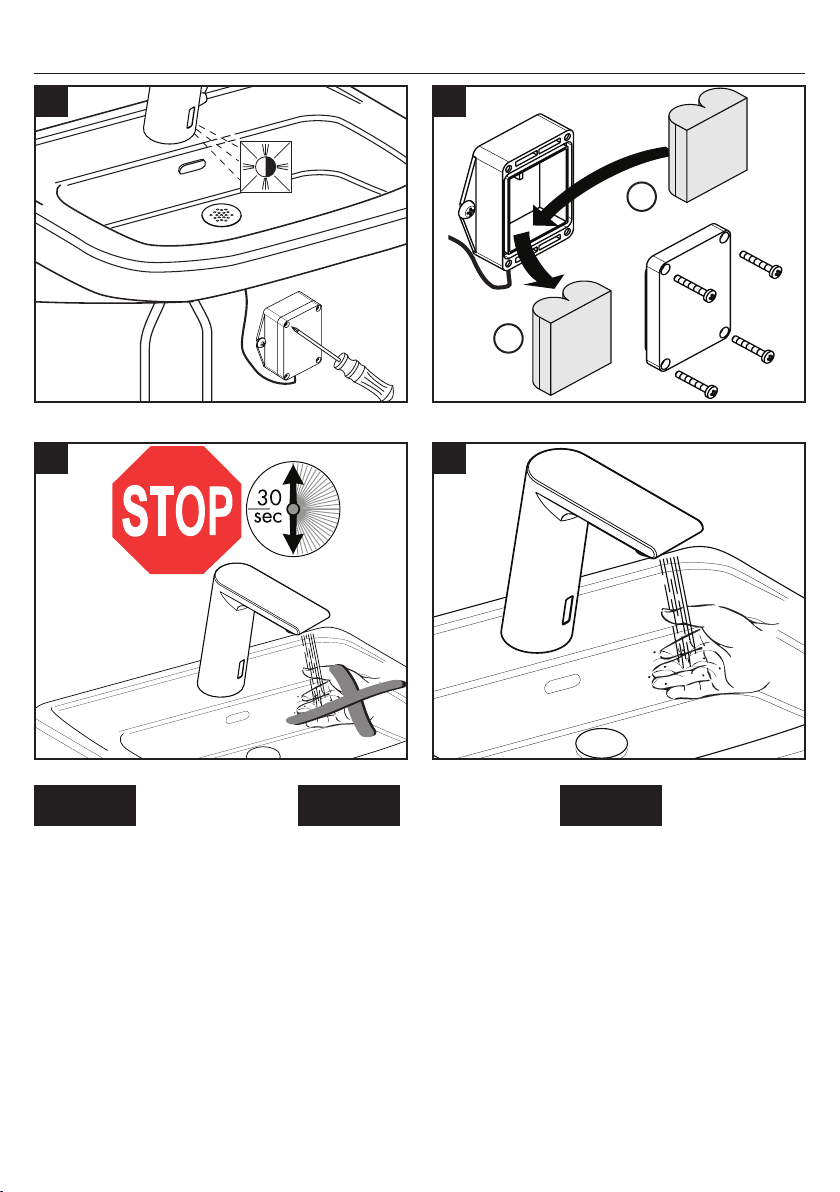

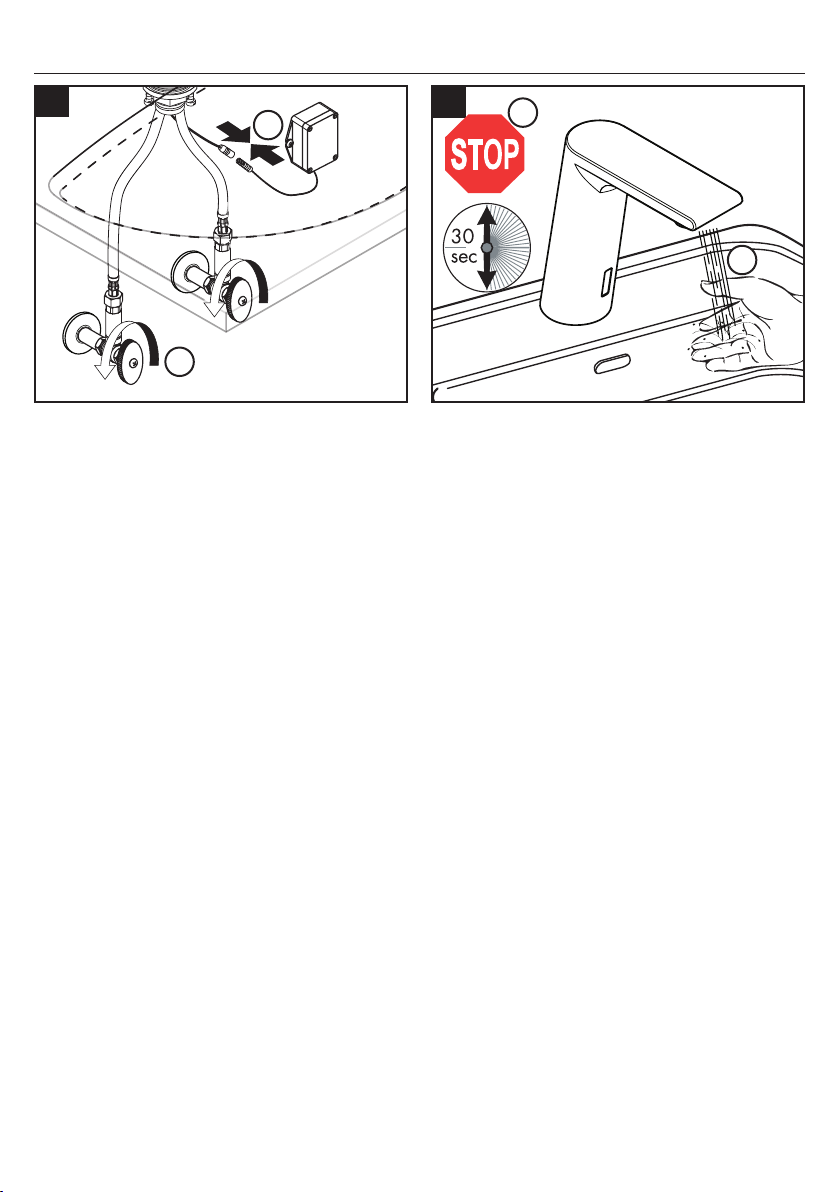

Net reset
• A "net reset" returns the faucet to the original factory
settings.
• Interrupt the voltage supply to the faucet.
• Briefly reach into the sensor range of the faucet to
discharge the capacitor.
• Wait for approx. 10 seconds, then plug the connectors in
again.
 The faucet will re-adjust during the next 30
seconds. Do not reach into the sensor range
during this period of time.

4
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d’eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale 0.5 GPM (1.9 L/min)
0.08 gallons (0.3 liter) par cycle**
Dimension du trou dans 1⅜ po (35 mm)
la surface de montage
Profondeur maximale de 1⅝ po (40 mm)
la surface de montage
Pile CR-P2/ 6V Lithium
Arrêt automatique après de dix secondes***
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
** Durée de cycle maximale de 10 secondes
*** C'est la quantité maximale de temps que le robinet est
ouvert alors que la main est dans la plage du capteur.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe recommande que
ce produit soit installé par un plombier professionnel
licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer de tous
les outils et du matériel nécessaires pour l’installation.
• Conservez ce livret et le reçu (ou une autre preuve sur
laquelle figurent la date et l’endroit de l’achat) pour ce
produit dans un endroit sûr. Le reçu est requis si vous
commandez des pièces sous garantie.
• Rincez bien les conduites d’alimentation en eau chaude et
froide avant d’installer le robinet. Les dommages causés au
robinet par les débris ne sont pas couverts par la garantie.
• Les conduites d’alimentation en eau chaude et froide
doivent avoir la même pression.
• Le robinet ne doit pas être utilisé avec un chauffe-eau à
débit continu.
• N’installez pas le robinet sur un évier muni d’un rebord
surélevé.
• Les sources lumineuses puissantes ne doivent pas éclairer
directement sur la fenêtre de capteur du robinet.
• Le robinet doit être utilisé uniquement avec la batterie
fournie par Hansgrohe. N’utilisez aucune autre batterie.
• Le robinet incorpore un réglage de portée automatique
permettant au capteur de s’ajuster automatiquement aux
conditions ambiantes (lavabo, luminosité, etc.).
• La distance entre le point d’activation/de désactivation et
le robinet est d’environ 6 ¼ po à 8 po dans des conditions
d’utilisation normales. La zone de détection peut être
inférieure pour les objets sombres et non réfléchissants, ou
supérieure pour les objets brillants et très réfléchissants.
• Si l’évier est très petit ou réfléchissant, suivez les instructions
de réduction de la portée. Lorsque le robinet est en mode
de portée réduite, le voyant DEL de la fenêtre du capteur
clignote pendant que le robinet n’est pas utilisé.
• La présence de gouttes d’eau ou de condensation sur la
fenêtre du capteur peut entraîner l’activation du robinet.
 Le jet d’eau manque de clarté immédiatement
après l’installation ou l’entretien, en raison
de la présence d’air dans le robinet. Après
10 à 15 utilisations du robinet, le jet d’eau
s’éclaircira.
• Au début du fonctionnement ou après l’entretien,
l’activation du robinet pourrait être retardée par des
réflexions pendant l’ajustement de la distance de
fonctionnement. Le robinet se réglera automatiquement. Le
calibrage automatique démarre après 10 à 15 minutes.

5
Rincage hygienique
Hansgrohe recommande d'activer le rincage
hygienique ou de ne pas utiliser le premier demi-litre
pour des boissons, le matin ou apres une periode de
stagnation prolongee. Le rincage hygienique ouvre
le robinet pendant 10 secondes, toutes les 24 heures
consecutives a la derniere utilisation.
Les etapes suivantes sont necessaires pour activer ou
desactiver le rincage hygienique:
• Couper l’alimentation en courant de la robinetterie pendant
environ 10 s (debrancher la fiche de connexion entre la
robinetterie et le boitier de pile ou le bloc d’alimentation et
la rebrancher au bout de 10 s.)
• Le clignotement de la DEL indique la version de logiciel (p.
ex., 1 x clignotement = version 1)
• Lorsque la diode electroluminescente reste allumee en
permanence, l'electronique de proximite a infrarouge est
calibree
• Attendre que la diode s'eteigne
• Recouvrir completement la fenetre detectrice de la main ou
d’un morceau de papier blanc.
• Retirer la main ou le papier au bout de 10 s.
• La diode indique le mode actuellement active par
clignotement : 1 x = active, 2 x = desactive
Rincage permanent
Juste apres avoir effectue un reglage sur le rincage
hygienique ou une reinitialisation de reseau, attendre
100 s env. jusqu'a ce que le rincage permanent puisse
etre active.
• Recouvrir completement la fenetre detectrice de la main ou
d’un morceau de papier blanc.
• Le robinet s'ouvre brievement puis se coupe immediatement
; si le robinet s'ouvre de nouveau au bout de 5 s env., retirer
la main ou le papier du regard
• Le rincage permanent est active pendant 180 s et peut etre
interrompu a tout moment par un mouvement dans la zone
de regard.
Desinfection thermique
 Seul du personnel forme a le droit d'effectuer
la desinfection thermique selon la fiche de
travail DVGW W 551 (≥ 70°C / > 3 minutes).
• Risque de brulures du a la desinfection thermique.
• L'arrivee d'eau froide doit etre bloquee pendant la
desinfection thermique,
• Apres quoi le « rincage permanent » peut etre active.
Reinitialisation du reseau
• Lors d'une reinitialisation du reseau, le robinet s'ajuste de
nouveau.
• Couper l'alimentation electrique du robinet.
• Mettre la main brievement dans la zone de regard du
robinet, afin que le condensateur se decharge.
• Relier les connecteurs apres 10 s env.
• Le robinet s'ajuste de nouveau pendant les 30 s suivantes;
rien ne doit entrer dans la zone de balayage pendant ce
temps.

6
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo 0.5 GPM (1.9 L/min)
0.08 gallons (0.3 liter) por ciclo**
Tamaño del orificio en la superficie 1⅜" (35 mm)
de montaje
Profundidad máxima de la 1⅝" (40 mm)
superficie de montaje
BaterÍa CR-P2 / 6V Lithium
Cierre automatÍco después de 10 segundos
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
** Tiempo de ciclo máximo de 10 segundos
*** Esto es la cantidad máxima de tiempo que el chorro
está abierto mientras la mano está dentro de gama del
sensor.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación debe estar
a cargo de un plomero profesional matriculado.
• Antes de comenzar la instalación, lea estas instrucciones
detenidamente. Asegúrese de tener las herramientas y los
insumos necesarios para completar la instalación.
• Mantenga este folleto y el recibo (u otro comprobante
del lugar y fecha de compra) de este producto en lugar
seguro. El recibo se requiere en caso de ser necesario
solicitar piezas bajo garantía.
• Enjuague los suministros de agua caliente y fría a fondo
antes de instalar el grifo. Los daños al grifo causados por
residuos no están cubiertos por la garantía.
• La presión de los suministros de agua caliente y fría debe
ser igual.
• El grifo no se debe usar con un calentador de agua de
flujo continuo.
• No instale el grifo en un fregadero con borde elevado.
• No permita que fuentes de luz muy intensas iluminen
directamente la ventana del sensor del grifo.
• El grifo sólo debe usarse con el paquete de baterías
que suministra Hansgrohe. No intente usar ningún otro
paquete de baterías.
• El grifo incorpora ajuste automático de rango, el sensor
se ajusta automáticamente a las condiciones locales
(lavatorio, brillo, etc.)
• La distancia entre el punto de encendido y apagado al
grifo es de 6¼" a 8" en condiciones normales. El área
de detección puede ser menor para objetos oscuros no
reflectivos, o mayor para objetos brillantes altamente
reflectivos.
• Si el fregadero es muy pequeño o altamente reflectivo,
siga las instrucciones de reducción de rango. Cuando
el grifo esté en el modo de rango reducido, el LED en
la ventana del sensor titilará mientras el grifo no se esté
utilizando.
• Las gotas de agua o la condensación en la ventana del
sensor pueden provocar que el grifo haga correr agua.
 El patrón de rociado será insuficiente
inmediatamente después de la instalación o
del mantenimiento, debido al aire en el grifo.
Luego de que el grifo se utiliza entre 10 y 15
veces, el patrón de rociado se corregirá.
• Al comienzo del funcionamiento, o después del
mantenimiento, la función del grifo puede demorarse
debido a los reflejos durante el ajuste de la distancia
de operación. El grifo se calibrará automáticamente. La
autocalibración comenzará luego de 10 a 15 minutos.

7
Enjuague higienico
Hansgrohe recomienda activar el enjuague higienico, o
bien no utilizar el primer medio litro de agua para beber
por las mananas o despues de periodos largos de estan-
camiento. En enjuague higienico abre el grifo durante 10
segundos cada 24 horas despues del ultimo uso.
Para activar o desactivar el enjuague higienico son nece-
sarios los siguientes pasos:
• Interrumpa el suministro de tension por unos 10 s
(desenchufe el tomacorriente entre griferia y caja de
las pilas, o desenchufe el bloque de alimentacion y, tras
haber transcurrido 10 s, vuelva a conectar)
• La luz intermitente del piloto luminoso senaliza la version
del software (p. ej. 1 centelleo = version del software 1)
• El diodo luminoso encendido de forma permanente
indica que tiene lugar la calibracion de la electronica de
proximidad por infrarrojos.
• Espere hasta que el diodo luminoso se apague.
• Cubra por completo la ventanilla del sensor con la mano
o con un trozo de papel blanco.
• Vuelva a quitar la mano o el papel despues de 10 s.
• El diodo luminoso indica el modo de funcionamiento
activo mediante parpadeo: 1 vez = activado, 2 veces =
desactivado.
Enjuague continuo
Si un poco antes se ha realizado un ajuste del en-
juague higienico o se ha reiniciado la red debe es-
perar aprox. 100 s hasta que se pueda activar el en-
juague continuo.
• Cubra por completo la ventanilla del sensor con la mano
o con un trozo de papel blanco.
• El grifo abre brevemente y cierra de inmediato; si el grifo
abre de nuevo al cabo de unos 5 seg., retire la mano o el
papel de la ventana.
• El enjuague continuo se activa durante 180 seg., pero
puede ser interrumpido en todo momento con un
movimiento en la zona de deteccion.
Desinfeccion termica
 La desinfeccion termica conforme a la hoja
de trabajo DVGW W 551(≥ 70°C / > 3 min) solo
puede ser ejecutada por personal especializado.
• Peligro de quemaduras por la desinfeccion termica.
• Durante la desinfeccion termica tiene que estar cerrada la
entrada de agua fria. A continuacion se puede activar el
"enjuague continuo".
Reinicio de red
• Cuando se reinicia la red la griferia se reajusta
automaticamente
• Interrumpir el suministro de tension al grifo.
• Agarrar brevemente en el campo visual del grifo, para
que se descargue el condensador.
• Volver a unir las conexiones tras unos 10 seg.
 Durante los 30 seg. siguientes el grifo se
reajusta, durante este periodo no puede
acceder nada al area de deteccion.

8
Metris
31101xx1
Installation Considerations / À prendre en considération pour l’installation /
Consideraciones para la instalación
6¾"
17⅛"
max. 1⅝"
11¾"
5"
1¼"
2¼"
5¾"
2⅜"
2⅛"
4"
2½"
2¾"
⅜
2⅜"
2¾"
(70 mm)
Tools Required / Outiles
Utiles / Herramientas
Útiles
10 mm
17 mm
19 mm
 Do not install this faucet
on a sink with a raised
lip.
 N’installez pas le robinet
sur un évier muni d’un
rebord surélevé.
 No instale el grifo en
un fregadero con borde
elevado.

9
English Français Español
The LED lights continuously.
Le voyant DEL s'allume continuellement.
El LED brillará de forma continua.
The LED flashes.
Le voyant DEL clignote.
El LED titila.
The LED is off.
Le voyant DEL ne s'allume pas.
El LED no brillará.
Symbols / Symboles / Símbolos
The LED is located in the sensor
window.
If the LED flashes while the faucet
is in use, the battery is low, but the
faucet is still usable.
If the LED lights continuously, the
battery must be replaced. The
faucet is not usable.
If the LED flashes while the faucet
is not in use, the sensor has been
set to the minimum range mode.
The LED does not flash when the
sensor is set to maximum range
mode.
Le voyant DEL est situé dans la
fenêtre du capteur.
Le voyant DEL clignote pendant
l’utilisation du robinet lorsque la
pile est faible. Toutefois, il est tou-
jours possible de faire fonctionner
le robinet.
Lorsque le voyant DEL s’allume
continuellement, vous devez rem-
placer la pile. Il est alors impos-
sible d’utiliser le robinet.
Le voyant DEL clignote lorsque
le robinet n’est pas utilisé si le
capteur est réglé sur le mode de
portée minimale.
Le voyant DEL ne clignote pas
lorsque le capteur est réglé sur le
mode de portée maximale.
El LED está ubicado en la ventana
del sensor.
Si el LED titila cuando el grifo está
en uso, la batería está baja, pero
el grifo aún puede utilizarse.
Si el LED está encendido de forma
continua, debe reemplazar la bat-
ería, antes de poder usar el grifo.
Si el LED titila cuando el grifo
no está en uso, el sensor ha
sido ajustado al modo de rango
mínimo.
El LED no titilará cuando el sensor
se encuentre ajustado al modo de
rango máximo.
The LED / Le voyant DEL / LED
LED

10
English Français Español
Installation / Installation / Instalación
Placez le robinet sur la surface de
montage.
Serrez l'écrou de montage.
Place the faucet on the mounting
surface.
Tighten the mounting nut.
Coloque el grifo en la superficie
de montaje.
Apriete la tuerca de montaje.
Tighten the screws. Serrez les vis. Apriete los tornillos.
1 2
1
2

11
English Français Español
Install the seals in the adapters.
Connect the adapters to the stops.
Install the check valve/filters on the
adapters.
Connect the hoses to the check
valve/filters.
 Use two wrenches as
shown. Do not allow the
supply lines to twist.
Fasten the battery box to the wall.
Connect the battery box to the
faucet.
Use a cable tie to bundle the
excess cable.
Installez les joints dans les
adapteurs.
Raccordez les adaptateurs aux
butées.
Raccordez les clapets anti-retour/
filtres aux adapteurs
Raccordez les tuyaux aux les
clapets anti-retour/filtres.
 Assurez-vous que les
conduites d'alimentation
ne s’entortillent pas.
Connectez le réceptacle pile au
robinet.
Utilisez un attache-câble pour
enrouler le surplus de câble.
Instale las juntas en los
adaptadores.
Conecte los adaptadores a las
llaves de paso.
Conecte las válvulas antirretornos/
filtros a los adaptadores.
Conecte las mangueras a las
válvulas antirretornos/filtros.
 No permita que las
tuberías de suministro se
retuerzan.
Conecte el adaptador para pila
al grifo.
Use un cable para atar el cable
sobrante.
3 4
1
2
10 mm 17 mm
4 Nm
3 ft-lb
19 mm
4 Nm
3 ft-lb
3
4

12
English Français Español
Turn on the water at the stops.
 Wait 30 seconds.
Place a hand in front of the sensor.
The water should turn on
automatically.
Ouvrez l'eau aux robinets d’arrêt.
 Attendez 30 secondes.
Placez une main devant le capteur.
L’eau devrait couler
automatiquement.
Abra el paso del agua en los
topes.
 Espere 30 segundos.
Coloque una mano frente al
sensor.
El agua debería encenderse
automáticamente.
5 6
1
2

13
Reduce the Sensor Range / Réduire la portée du capteur / Reduzca el rango del
sensor
1x
1x
20 - 40 seconds
1x = min
2x = max
1
3
5
2
4
6
12
12
3

14
Set the temperature / Réglez l’eau chaude / Fije la temperatura
TX20
TX20
1
3
5
2
4
6
1
2
1
2
1
2
3

15
xx = Colors / Couleurs / Acabados
00 = Chrome
80 = Steel Optik
Replacement Parts / Pièces détachées / Repuestos
92297001
92345001
96456000
98801000
98199000
(17x2)
98808000
93080000
95654000
98204000
(31x2)
13961000
92346000
Hansgrohe SE D-77761 Schiltach Auestr. 5-9
Elektronik Waschtischarmatur
Produkt-Nr.:
Serien-Nr.:
6 V DC, 1,5 mA IPX5
max = 8 bar / 0,8 MPa
30726000 V x.x.x.x xx/xxxx xxxxxx
max = 80° C / 176° F
98212000
(41x2)
98749000
CR-P2
Lithium 6V

16
English Français Español
User Instructions / Instructions de service / Manejo
The faucet turns on automatically
when the hand comes within sen-
sor range.
The faucet will run for up to 10 sec-
onds, as long as the hand remains
within sensor range.
Le robinet s’ouvre automatique-
ment lorsqu’une main se trouve
dans la portée du capteur.
Le robinet demeure ouvert pendant
un maximum de dix secondes
lorsqu’une main se trouve dans la
portée du capteur.
El grifo se enciende automáti-
camente cuando una mano se
acerca al rango del sensor.
El grifo hará correr agua durante
hasta 10 segundos, siempre que
la mano permanezca dentro del
rango del sensor.
The faucet turns off automatically
when the hand is removed from
sensor range.
Le robinet se ferme automatique-
ment lorsque la main est retirée de
la portée du capteur.
El grifo se apaga automáticamente
cuando la mano se aleja del rango
del sensor.
max 10 sec.
1 2

17
Clean the sink / Nettoyage du lavabo / Limpiar el lavabo
Cleaning / Nettoyage / Limpieza
ca. 5 sec
ca. 60 sec
1
2
3
1 2

18
English Français Español
Change the battery / Changement de pile / Cambio de pila
If the LED in the sensor window
flashes, the battery is low, but the
faucet can still be used.
If the LED lights continuously, the
battery must be changed before
the faucet can be used.
La DEL témoin de la fenêtre
détectrice clignote lorsque la robi-
netterie est activée, il est toujours
possible de faire couler l’eau.
La DEL témoin de la fenêtre détec-
trice est allumée en continu, il n’est
plus possible de faire couler l’eau,
la pile doit être remplacée.
El diodo piloto en la ventana del
sensor tendrá luz intermitente al
accionar la grifería. Sigue siendo
posible la toma de agua.
El diodo piloto en la ventana del
sensor tendrá luz permanente, no
es posible la toma de agua, es
necesario cambiar la pila.
CR-P2
6 V
Lithium
1 2
3 4
1
2

19
 The check valves should be removed and
checked yearly.
 Les clapets de non-retour doivent être
retirés et vérifiés à chaque année.
 Las válvulas de retención deben retirarse
y verificarse anualmente.
Check valve maintenance / Entretien de les clapets anti-retour/ Mantenimiento de las
válvulas antirretornos
1
2
1
2
1
2
10 mm 17 mm
19 mm
1
2
3
4
1
2
10 mm
17 mm
4 Nm
3 ft-lb
19 mm
4 Nm
3 ft-lb
5
3
1
2
3

20
6
1
2
71
2
