Hans Grohe Metris 31480000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 5
IT Istruzioni per l’uso / Istruzioni per Installazione 6
ES Modo de empleo / Instrucciones de montaje 8
NL Gebruiksaanwijzing / Handleiding 9
DK Brugsanvisning / Monteringsvejledning 11
PT Instruções para uso / Manual de Instalación 12
PL Instrukcja obsługi / Instrukcja montażu 14
CS Návod k použití / Montážní návod 15
SK Návod na použitie / Montážny návod 17
ZH 用户手册/组装说明 18
RU Руководство пользователя / Инструкция по
монтажу 20
HU Használati útmutató / Szerelési útmutató 21
FI Käyttöohje / Asennusohje 23
SV Bruksanvisning / Monteringsanvisning 24
LT Vartotojo instrukcija / Montavimo instrukcijos 26
HR Upute za uporabu / Uputstva za instalaciju 27
TR Kullanım kılavuzu / Montaj kılavuzu 29
RO Manual de utilizare / Instrucţiuni de montare 30
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 32
SL Navodilo za uporabo / Navodila za montažo 33
ET Kasutusjuhend / Paigaldusjuhend 35
LV Lietošanas pamācība / Montāžas instrukcija 36
SR Uputstvo za upotrebu / Uputstvo za montažu 38
NO Bruksanvisning / Montasjeveiledning 39
BG Инструкция за употреба / Ръководство за
монтаж 41
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 42
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 45

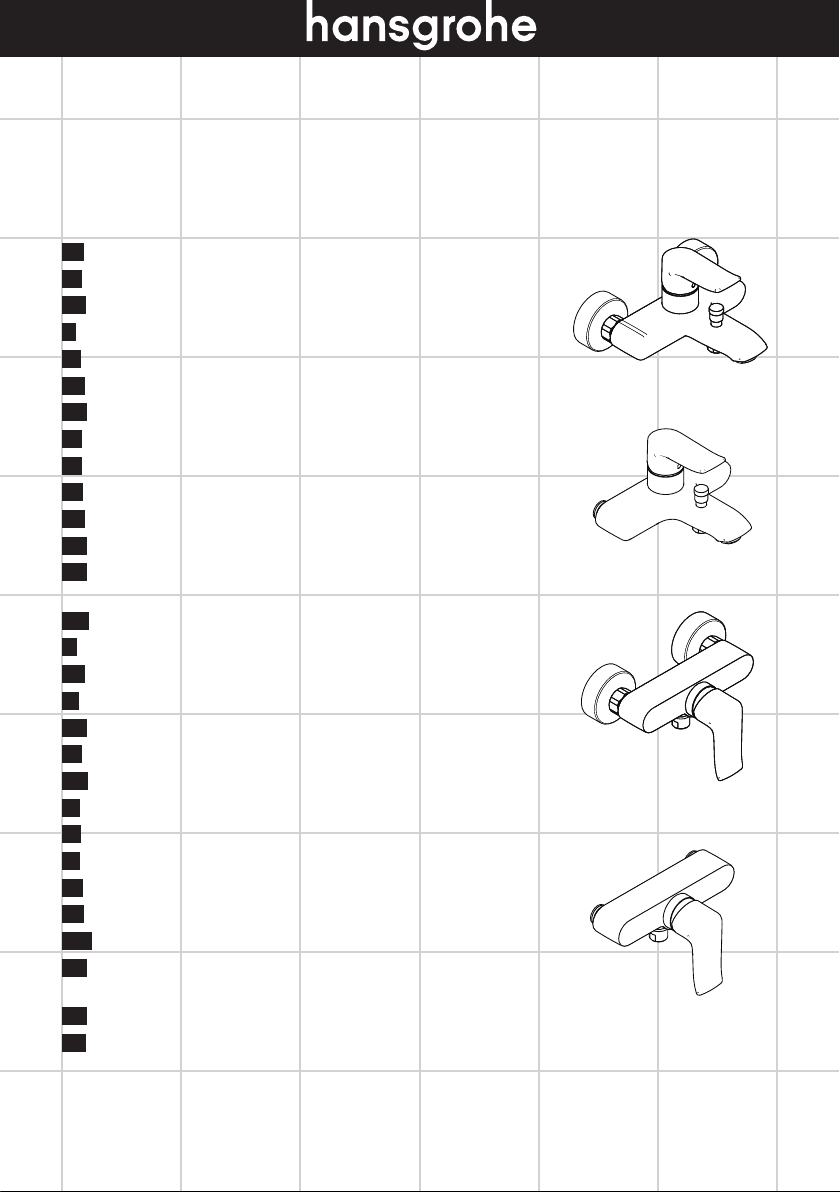

Metris
31480000
Metris
31680000
Metris
31482000
Metris
31683000

2Montage siehe Seite 46
Störung Ursache Abhilfe
Wenig Wasser -Siebdichtung der Brause
verschmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft -Kartusche defekt -Kartusche austauschen
Zu niedrige Warmwassertemperatur -Warmwasserbegrenzung falsch
eingestellt
-Warmwasserbegrenzung einstellen
Durchlauferhitzer schaltet nicht ein -Drossel in der Handbrause nicht
ausgebaut
-Drossel aus der Handbrause
entfernen
-Schmutzfangsiebe verschmutzt -Schmutzfangsiebe reinigen /
austauschen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Anschlussmaße: 150 ± 12mm
Anschlüsse G 1/2: kalt rechts - warm links
Eigensicher gegen Rückfließen
Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens
0,15 MPa beträgt.
6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
Deutsch

3
Montage
voir page 46
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Dimension d´arrivée: 150 ± 12mm
Raccordement G 1/2: froide à droite - chaude à gauche
Avec dispositif anti-retour
Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydraulique
ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
6Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
6Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Avant son montage, s’assurer que le produit n’a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu
Français
Montage
siehe Seite 46
Deutsch
Prüfzeichen (siehe Seite 56)
Serviceteile (siehe Seite 52)
Reinigung
siehe beiliegende Broschüre.
Bedienung (siehe Seite 49)
Wartung (siehe Seite 54)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 48. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
Durchflussdiagramm
(siehe Seite 50)
 Abgang Brause
 Abgang Wanne
Maße (siehe Seite 50)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung

4Montage voir page 46
Dysfonctionnement Origine Solution
Pas assez d´eau -Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la
douchette et le flexible
-Clapet anti-retour bloque -Changez le clapet antiretour
Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche
Le mitigeur goutte -Cartouche défectueuse -Changer la cartouche
Température d'eau chaude trop
basse, pas d´eau froide
-Limiteur de température mal
positionné
-Positionner le limiteur de
température
La chauffe-eau instantané ne
s'allume pas
-Réducteur de débit non démonté -Démonter le réducteur de débit de
la douchette
-Filtres encrassés -Nettoyez / changez les filtres
-Clapet anti-retour bloque -Changez le clapet antiretour
Français
Classification acoustique et
débit (voir page 56)
Pièces détachées (voir pages 52)
Nettoyage
voir la brochure ci-jointe.
Instructions de service (voir page
49)
Entretien (voir page 54)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme EN
1717 ou conformément aux dispositions
nationales ou régionales quant à leur
fonction (au moins une fois par an).
Mitigeur avec limitation de la température:
consulter la page 48 pour le réglage.
Une limitation de la température n’est pas
nécessaire quand le mitigeur est alimenté
par un chauffe-eau instantané.
Diagramme du débit
(voir page 50)
 Sortie douche
 Sortie baignoire
Dimensions (voir page 50)
Ne pas utiliser de silicone contenant de
l’acide acétique!
Description du symbole

5
Assembly see page 46
Fault Cause Remedy
Insufficient water -Shower filter seal dirty -Clean filter seal between shower
and hose
-Non return valve hasn't moved
back
-Exchange non return valves
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping -Cartridge defective -Exchange cartridge
Hot water temperature too low -Hot water limiter incorrectly set -Set hot water limiter
Instantaneous heater didn’t work -Flow limiter in handshower isn’t
removed
-Remove flow limiter
-Filters are dirty -Clean the filter / exchange filter
-Non return valve hasn't moved
back
-Exchange non return valves
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Centre distance: 150 ± 12mm
Connections G 1/2: cold right - hot left
anti-pollution function
Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous flow
heaters if the flow pressure is at least 0,15 MPa.
6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6The hot and cold supplies must be of equal
pressures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
English

6Montaggio
vedi pagg. 46
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
Distanza di raccordo: 150 ± 12mm
Raccordi G 1/2: fredda a destra - calda a sinistra
Sicurezza antiriflusso
I miscelatori Hansgrohe possono venire usati con caldaie
a “bassa pressione” se la pressione di flusso è almeno di
0,15 MPa.
6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
6Il sistema doccia deve essere utilizzato
esclusivamente per l’giene del corpo.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
Italiano
Assembly
see page 46
English
Test certificate (see page 56)
Spare parts (see page 52)
Cleaning
see enclosed brochure.
Operation (see page 49)
Maintenance (see page 54)
The non return valves must be checked
regularly according to DIN EN 1717
in accordance with national or regional
regulations (at least once a year).
To adjust the hot water limiter on single lever
mixers, please see page 48. No adjustment
is necessary when using a continuous flow
water heater.
Flow diagram
(see page 50)
 Shower outlet
 Tub outlet
Dimensions (see page 50)
Do not use silicone containing acetic acid!
Symbol description

7
Montaggio vedi pagg. 46
Problema Possibile causa Rimedio
Scarsità d'acqua -Guarnizione del filtro della doccia
sporca
-Pulire la guarnizione del filtro tra
doccia e flessibile
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia
Miscelatore gocciola -Cartuccia difettosa -Sostituire la cartuccia
Temperatura dell'acqua calda -Limitazione dell'acqua calda
regolata male
-Regolare la limitazione dell'acqua
calda
La caldaia istantanea non lavora -Il limitatore di portata non è stato
smontato dalla doccetta
-Smontare il limitatore di portata
dalla doccetta
-Filtri sporchi -Pulire / sostituire i filtri
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
Italiano
Segno di verifica (vedi pagg. 56)
Parti di ricambio (vedi pagg. 52)
Pulitura
vedi il prospetto accluso.
Procedura (vedi pagg. 49)
Manutenzione (vedi pagg. 54)
La valvola di non ritorno deve essere
controllata regolarmente come da DIN EN
1717, secondo le normative nazionali e
regionali (almeno una volta all’anno).
Regolazione del limitatore di erogazione di
acqua calde dei miscelatori monocomando,
vedere pagina 48. In combinazione
con le caldaie istantanee, il limitatore
di erogazione di acqua calda non è
necessario.
Diagramma flusso
(vedi pagg. 50)
 uscita doccia
 uscita vasca
Ingombri (vedi pagg. 50)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo

8Montaje ver página 46
Problema Causa Solución
Sale poca agua -filtro de la ducha sucio -limpiar/cambiar filtros entre flexo
y ducha
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
Manecilla va dura -cartucho dañado -cambiar el cartucho
Grifo pierde agua -cartucho dañado -cambiar el cartucho
Temperatura del agua demasiado
baja no hay
-tope de agua caliente mal -ajustar tope
Calentador instantáneo no se
enciende
-no se ha quitado limitador de
caudal de la teleducha
-quitar limitador de caudal
-filtro de la ducha sucio -limpiar/cambiar filtros
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Racores excéntricos: 150 ± 12mm
Racores excéntricos G 1/2: a la derecha frio - a la
izquierda caliente
Seguro contra el retorno
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión en servicio ascienda a un mínimo de
0,15 MPa.
6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
Español

9
Montage
zie blz. 46
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Aansluitmaten: 150 ± 12mm
Aansluitingen G 1/2: koud rechts - warm links
Beveiligd tegen terugstromen
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
Nederlands
Montaje
ver página 46
Español
Marca de verificación (ver
página 56)
Repuestos (ver página 52)
Limpiar
ver el folleto adjunto.
Manejo (ver página 49)
Mantenimiento (ver página 54)
Las válvulas anti-retorno tienen que ser
controladas regularmente según la norma
DIN EN 1717, en acuerdo con las
regulaciones nacionales o regionales (una
vez al año, por lo menos).
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 48. En combianción con
calentadores instantáneos no es necesario
limitar el caudal de agua caliente.
Diagrama de circulación
(ver página 50)
 Salida surtidor de ducha
 Salida bañera
Dimensiones (ver página 50)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos

10 Montage zie blz. 46
Storing Oorzaak Oplossing
Weinig water -Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
-Terugslagklep zit vast -Terugslagklep uitwisselen
Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen
Mengkraan lekt -Kardoes defect -Kardoes uitwisselen
Temperatuur van warm water te laag -Heetwaterbegrenzer verkeerd
ingesteld
-Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in -Begrenzer van handdouche niet
verwijderd
-Begrenzer uit handdouche
verwijderen
-Vuilzeef verstopt -Vuilvangzeef reinigen / uitwisselen
-Terugslagklep zit vast -Terugslagklep uitwisselen
Nederlands
Keurmerk (zie blz. 56)
Service onderdelen (zie blz. 52)
Reinigen
zie bijgevoegde brochure.
Bediening (zie blz. 49)
Onderhoud (zie blz. 54)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar).
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie
blz. 48. In kombinatie met geisers is een
warmwaterbegrenzing niet noodzakelijk.
Doorstroomdiagram
(zie blz. 50)
 Uitlaat douche
 Uitlaat bad
Maten (zie blz. 50)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving

11
Montering se s. 46
Fejl Årsag Hjælp
For lidt vand -Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og
slange
-Kontraventilen hænger -Udskift kontraventil
Grebet går trægt -Kartusche defekt, tilkalket -Udskift kartusche
Armaturet drypper -Defekt kartusche -Udskift kartusche
For lav varmtvands-temperatur -Varmtvandsbegræns-ningen er
forkert indstillet
-Indstil varmtvandsbe-grænsningen
Vandvarmeren går ikke i gang -Vandsparen i håndbruseren er ikke
fjernet
-Afmonter vandsparen i
håndbruseren
-Smudsfangsien er snavset -Rengør/udskift smudsfangsi
-Kontraventilen hænger -Udskift kontraventil
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Tilslutningsmål: 150 ± 12mm
Tilslutninger G 1/2: Koldt højre - varmt venstre
Med indbygget kontraventil
Hansgrohe armaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk på
0,15 MPa.
6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
Dansk

12 Montagem
ver página 46
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Distância entre eixos: 150 ± 12mm
Ligações G 1/2: fria à direita - quente à esquerda
Função anti-retorno e anti-vácuo
As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico)
desde que a pressão de utilização seja, no minimo, de
0,15 MPa.
6Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
Português
Montering
se s. 46
Dansk
Godkendelse (se s. 56)
Reservedele (se s. 52)
Rengøring
se venligst den vedlagte brochure.
Brugsanvisning (se s. 49)
Service (se s. 54)
Ifølge DIN EN 1717 skal
gennmestrømningsbegrænsere i
overenstemmelse med nationale regler
afprøves regelmæssigt (mindst en gang om
året).
Etgrebsarmaturer med
varmtvandsbegrænsning, justering
se side 48. I forbindelse med
gennemstrømningsvandvarmer er en
varmtvandsbegrænsning ikke nødvendig.
Gennemstrømningsdiagram
(se s. 50)
 Afløb bruser
 Uitlaat bad
Målene (se s. 50)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse

13
Montagem ver página 46
Falha Causa Solução
Água insuficiente -Filtro do vedante do chuveiro sujo -Limpar o filtro entre o chuveiro e o
tubo flexível
-Válvula anti-retorno está presa -Trocar a válvula anti-retorno
Misturadora perra -Cartucho defeituoso,calcificado -Substituir o cartucho
Misturadora a pingar -Cartucho defeituoso -Substituir o cartucho
Temperatura da água quente muito
baixa
-O limitador de temperatura está
incorrectamente colocado
-Regular o limitador de temperatura
O esquentador instantâneo não
funciona
-O limitador de caudal não foi
retirado
-Retirar o limitador de caudal
-Filtro sujo -Limpar / trocar o filtro
-Válvula anti-retorno está presa -Trocar a válvula anti-retorno
Português
Marca de controlo (ver página
56)
Peças de substituição (ver página
52)
Limpeza
consultar a seguinte brochura.
Funcionamento (ver página 49)
Manutenção (ver página 54)
As válvulas anti-retorno devem ser
verificadas regularmente de acordo com a
DIN EN 1717 segundo os regulamentos
nacionais ou regionais (pelo menos uma vez
por ano).
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 48). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
se aplica.
Fluxograma
(ver página 50)
 Saída do chuveiro
 Saída da banheira
Medidas (ver página 50)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo

14 Montaż patrz strona 46
Usterka Przyczyna Pomoc
Mała ilość wody -Zabrudzona uszczelka z sitkiem w
prysznicu
-Oczyścić uszczelkę z sitkiem
pomiędzy prysznicem a wężem
-Mocno osadzone zabezpieczenie
przed przepływem zwrotnym
-Wymienić zabezpieczenie przed
przepływem zwrotnym
Uchwyt armatury pracuje z
wysiłkiem
-Uszkodzony wkład, zakamieniony -Wymiana wkładu
Armatura cieknie -Uszkodzony wkład -Wymiana wkładu
Za niska temperatura ciepłej wody -Niewłaściwe ustawienie
ogranicznik ciepłej wody
-Ustawić ogranicznik ciepłej wody
Przepływowy podgrzewacz wody
nie załącza się
-Dławik przepływu nie został
usunięty z prysznica ręcznego
-Usunąć dławik z prysznica
ręcznego
-Zabrudzone sitka -Oczyścić/ wymienić sitka
-Mocno osadzone zabezpieczenie
przed przepływem zwrotnym
-Wymienić zabezpieczenie przed
przepływem zwrotnym
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Wymiary przyłącza: 150 ± 12mm
Przyłącza G 1/2: Zimna prawo – ciepła lewo
Samoistnie zabezpieczony przed przepływem zwrotnym
Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
6Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
Polski

15
Montáž
viz strana 46
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Rozteč připojení: 150 ± 12mm
Přípoje G 1/2: studená vpravo - teplá vlevo
Vlastní jištění proti zpětnému nasátí.
Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
6Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
6Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
Česky
Montaż
patrz strona 46
Polski
Znak jakości (patrz strona 56)
Części serwisowe (patrz strona
52)
Czyszczenie
patrz dołączona broszura.
Obsługa (patrz strona 49)
Konserwacja (patrz strona 54)
Działanie zabezpieczeń przed przepływem
zwrotnym, zgodnie z normą DIN EN
1717 i miejscowymi przepisami, musi być
kontrolowane (DIN 1988, raz w roku).
Mieszacz jednouchwytowy z
ogranicznikiem temperatury wody,
ustawianie, patrz str. 48. W połączeniu
z przepływowym podgrzewaczem wody
ogranicznik temperatury wody nie jest
konieczny.
Schemat przepływu
(patrz strona 50)
 Odpływ prysznica
 Odpływ wanny
Wymiary (patrz strona 50)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu

16 Montáž viz strana 46
Porucha Příčina Odstranění
Málo vody -Sítko v těsnění u sprchy zanesené -Vyčistit sítko v těsnění mezi sprchou
a hadicí
-Zpětný ventil je zablokován -Vyměnit zpětný ventil
Armatura jde ztěžka -Kartuše je vadná, zanesená·vodním
kamenem
-Kartuši vyměnit
Armatura odkapává -Kartuše je vadná -Kartuši vyměnit
Nízká teplota teplé vody -Špatně nastavená zarážka pro
teplou vodu
-Seřídit zarážku pro teplou vodu
Průtokový ohřívač nezapíná -Není odstraněn kroužek ze sprchy -Odstranit kroužek ze sprchy
-Sítko na zachycování nečistot je
zanesené
-Vyčistit případně vyměnit sítko
-Zpětný ventil je zablokován -Vyměnit zpětný ventil
Česky
Zkušební značka (viz strana 56)
Servisní díly (viz strana 52)
Čištění
viz přiložená brožura.
Ovládání (viz strana 49)
Údržba (viz strana 54)
U zpětných ventilů se musí podle DIN
EN 1717 v souladu s národními nebo
regionálními předpisy testovat jejich
funkčnost (alespoň jednou ročně).
Páková baterie s omezením horké vody,
seřízení viz. str. 48. Ve spojení s průtokovými
ohřívači není uzávěr teplé vody nutný.
Diagram průtoku
(viz strana 50)
 Odtok sprchy
 Odtok vany
Rozmìry (viz strana 50)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů

17
Montáž viď strana 46
Porucha Príčina Pomoc
Málo vody -Sitko v tesnení sprchy je znečistené -Vyčistiť sitko tesnení medzi sprchou
a hadicou
-Obmedzovač spätného nasatia je
zablokovaný
-Vymeniť obmedzovač spätného
nasatia
Armatúra "chodí" ťažko -Kartuša je poškodená, vápenaté
usadeniny
-Vymeniť kartušu
Z armatúry kvapká voda -Kartuša je poškodená -Vymeniť kartušu
Nízka teplota teplej vody -Nesprávne nastavená zarážka na
teplú vodu
-Nastavenie zarážky na teplú vodu
Prietokový ohrievač nezapína -Nie je odstránený krúžok zo sprchy -Odstrániť krúžok zo sprchy
-Sitko v tesnení sprchy je znečistené -Vyčistiť resp. vymeniť sitko
-Obmedzovač spätného nasatia je
zablokovaný
-Vymeniť obmedzovač spätného
nasatia
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Pripájacie rozmery: 150 ± 12mm
Prípoje G 1/2: studená vpravo - teplá vľavo
Vlastná poistka proti spätnému nasatiu.
Batérie Hansgrohe môžete používať v spojení s
hydraulickými a tepelne ovládanými prietokovými
ohrievačmi, ak je tlak minimálne 0,15 MPa.
6Bezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
6Produkt sa smie používať len na kúpanie a telesnú
hygienu.
6Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
Slovensky

18
安装
参见第 46 页
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1–0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
中心距离： 150±12mm
连接管线G1/2： 左热右冷
自动防止回流
如果水压达到0,15MPa以上，汉斯格雅双手柄龙头
可以和液压式或热控式连续流热水器一起使用。
6安全技巧
6装配时为避免挤压和切割受伤，必须戴上手
套。
6淋浴系统只允许作为洗浴、卫生和洁身之用。
6冷热水管间过大的压力差必须予以平衡。
安装提示
• 必须按照现行的规定安装，冲洗和测试产品。
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
中文
Montáž
viď strana 46
Slovensky
Osvedčenie o skúške (viď strana
56)
Servisné diely (viď strana 52)
Čistenie
nájdete v priloženej brožúre.
Obsluha (viď strana 49)
Údržba (viď strana 54)
Pri spätných ventiloch sa musí podľa DIN
EN 1717 v súlade s národnými alebo
regionálnymi predpismi testovať ich
funkčnosť (aspoň raz ročne).
Páková batéria s obmedzením teplej
vody, nastavenie viď.str. 48. V spojení s
prietokovými ohrievačmi nie je uzáver teplej
vody nutný.
Diagram prietoku
(viď strana 50)
 Odtok sprchy
 Odtok vane
Rozmery (viď strana 50)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov

19
安装 参见第 46 页
问题 原因 补救
龙头出水量小 -花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤密
封件
-单向阀无法回缩 -更换单向阀
龙头不灵活 -滤筒损坏，结垢 -更换滤筒
龙头滴水 -滤筒损坏 -更换滤筒
热水温度过低 -热水控制器设置错误 -设置热水控制器
燃气热水器不工作 -手持花洒的流量限制器没有
转动
-转动流量限制器
-过滤网有垃圾堵塞 -清洗过滤网/更换过滤网
-单向阀无法回缩 -更换单向阀
中文
检验标记 (参见第56页)
备用零件 (参见第52页)
清洗
附有小手册
操作 (参见第49页)
保养 (参见第54页)
单向阀必须在符合国家或当地的法律的
情况下按照DINEN1717定期检查（至
少一年一次）。
带有热水控制器的单手柄龙头的调节方
法，参见第48页。如果与连续流热水
器一起使用，则不必作任何调节。
流量示意图
(参见第50页)
莲蓬头岔管
面盆岔管
大小 (参见第50页)
请勿使用含有乙酸的硅！
符号说明

20 Монтаж см. стр. 46
Неисправность Причина Устранение неисправности
недостаточный давление (если
устан напор воды)
-Фильтр душа загрязнен -Очистить фильтр
-Клапан обратного тока заедает -Замените клапаны обратного
течения
Арматура работает с усилием -Картридж неисправен,
засорение накипью
-Замените картридж
Арматура протекает -Картридж неисправен -Замените картридж
Температура горячей воды
слишком низкая
-Ограничение горячей воды
отрегулировано неправильно
-Отрегулируйте ограничение
горячей воды
Проточный нагреватель не
включается
-Дроссель не удален из ручного
душа
-Извлеките дроссель из ручного
душа
-Грязеулавливающие сита
загрязнены
-Очистите / замените
грязеулавливающие сита
-Клапан обратного тока заедает -Замените клапаны обратного
течения
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Размеры подключения: 150 ± 12mm
Подключение G 1/2: холодная справа - горячая слева
укомплектован клапаном обратного тока воды
Арматуры Hansgrohe могут использоваться в
комбинации с проточными нагревателями с
гидравлическим и термическим управлением, если
давление истечения составляет не менее 0,15 МПа.
6Указания по технике
безопасности
6Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
6Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и
личной гигиены.
6донного клапа. Перед установкой смесителя
необходимо регулировочными кранами
выровнять авление холодной и горячей воды при
помощи вентмлей регулирующих подачу воды в
квартиру.
Указания по монтажу
• Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и
безупречность работы.
• Перед монтажом следует проверить изделие
на предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
Русский
