Hans Grohe Metris S Series Manual

Lesezeichen DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
TR Kullanım kılavuzu / Montaj kılavuzu 19
RO Manual de utilizare / Instrucţiuni de montare 20
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 21
SL Navodilo za uporabo / Navodila za montažo 22
ET Kasutusjuhend / Paigaldusjuhend 23
LV Lietošanas pamācība / Montāžas instrukcija 24
SR Uputstvo za upotrebu / Uputstvo za montažu 25
NO Bruksanvisning / Montasjeveiledning 26
BG Инструкция за употреба /
Ръководство за монтаж 27
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 28
AR / 29
HU Használati útmutató / Szerelési útmutató 30
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Türkçe 19
Română 20
Ελληνικά 21
Slovenski 22
Estonia 23
Latvian 24
Srpski 25
БЪЛГАРСКИ 27
يبرع 29
Magyar 30
Metris S
31160000
Metris
31285000
Focus
31926000
Focus 100
31927000
Talis S²
32140000
Metropol
32522000
Metropol
74522000
Novus
71144000

2
Deutsch
Montage (siehe Seite 31)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Die Armatur kann nicht in Verbindung mit einem
Durchlauferhitzer verwendet werden.
• 31285000 / 31927000 / 32522000 /
74522000: Das Ablaufventil darf nur zum bestim-
mungsgemäßen Gebrauch verwendet werden. Das
Befestigen von anderen Gegenständen z. B. einer
Halbsäule an dem Ablaufventil ist nicht zulässig.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 34)
Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.
Maße (siehe Seite 36)
Durchflussdiagramm
(siehe Seite 38)
 Durchflussleistung Mischer
 Durchflussleistung Handbrause
Reinigung (siehe Seite 39)
Serviceteile (siehe Seite 40)
Sonderzubehör
(nicht im Lieferumfang enthalten)
• Dichtung #98996000 (siehe Seite 32)
Bedienung (siehe Seite 35)
• Hansgrohe empfiehlt, morgens oder nach längeren
Stagnationszeiten den ersten halben Liter nicht als
Trinkwasser zu verwenden.
• Aufgrund der Bauart der Bidette-Armatur, tritt
während des Betriebs der Handbrause geringfügig
Wasser am Auslauf der Armatur aus.
Prüfzeichen (siehe Seite 48)

3
Français
Montage (voir pages 31)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Le robinet ne fonctionne pas avec une production
d’eau chaude instantanée.
• 31285000 / 31927000 / 32522000 /
74522000: La vanne d'écoulement ne doit être
utilisée qu'aux fins auxquelles elle a été conçue. La
fixation d'autres objets, tels p. ex. qu'une demi-co-
lonne, est interdite sur la vanne d'écoulement.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Etalonnage (voir pages 34)
Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.
Dimensions (voir pages 36)
Diagramme du débit
(voir pages 38)
 Débit du mélangeur
 Débit Douchette
Nettoyage (voir pages 39)
Pièces détachées (voir pages 40)
Accessoires en option
(ne fait pas partie de la fourniture)
• joint #98996000 (voir pages 32)
Instructions de service
(voir pages 35)
• Hansgrohe recommande de ne pas utiliser le premier
demi-litre le matin ou après une période de
stagnation prolongée.
• La construction de la robinetterie Bidette fait qu'une
légère quantité d'eau s'écoule au niveau de la sortie
de la robinetterie, lors du fonctionnement de la
douchette.
Classification acoustique et débit
(voir pages 48)

4
English
Assembly (see page 31)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The mixer can not used together with a continuous
flow water heater.
• 31285000 / 31927000 / 32522000 /
74522000: The drain valve must only be used as
intended. It is not allowed to attach other objects to
the drain valve, for example a semi-pedestal.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 34)
To adjust the hot water limiter. Using a hot water limiter
in combination with a continuous flow water heater is
not recommended.
Dimensions (see page 36)
Flow diagram (see page 38)
 Rate of flow mixer
 Rate of flow Hand shower
Cleaning (see page 39)
Spare parts (see page 40)
Special accessories
(order as an extra)
• seal #98996000 (see page 32)
Operation (see page 35)
• Hansgrohe recommends not to use as drinking water
the first half liter of water drawn in the morning or
after a prolonged period of non-use.
• Due to the design of the Bidette fittings, a small
amount of water will leak at the outlet of the fitting
when the hand shower is running.
Test certificate (see page 48)

5
Italiano
Montaggio (vedi pagg. 31)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Il rubinetto non può essere utilizzato insieme ad uno
scalda-acqua istantaneo.
• 31285000 / 31927000 / 32522000 /
74522000: Utilizzare la valvola di scarico solo
conforme alla destinazione. Non è consentito fissare
altri oggetti, ad es. una semi-colonna, alla valvola di
scarico.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 34)
Regolazione del limitatore di erogazione d'acqua
calda. Un limitatore di erogazione di acqua calda in
combinazione con le caldaie istantanee non è
consigliabile.
Ingombri (vedi pagg. 36)
Diagramma flusso (vedi pagg. 38)
 Potenza di erogazione del miscelatore
 Portata di erogazione Doccetta
Pulitura (vedi pagg. 39)
Parti di ricambio (vedi pagg. 40)
Accessori speciali (non contenuto nel
volume di fornitura)
• guarnizione #98996000 (vedi pagg. 32)
Procedura (vedi pagg. 35)
• Hansgrohe raccomanda, di mattina oppure dopo
lunghi tempi di stagnazione, di non utilizzare il primo
mezzo litro come acqua potabile.
• Dovuto dal tipo costruttivo del rubinetto Bidette,
durante il funzionamento della doccia manuale
dall'uscita del rubinetto fuoriesce minimamente
dell'acqua.
Segno di verifica (vedi pagg. 48)

6
Español
Montaje (ver página 31)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• Este grifo no es apto en combinación con un calenta-
dor continuo.
• 31285000 / 31927000 / 32522000 /
74522000: La válvula de desagüe solo puede ser
utilizada para el uso especificado. No se permite
fijar a la válvula de desagüe otros objetos, como
una semicolumna.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.

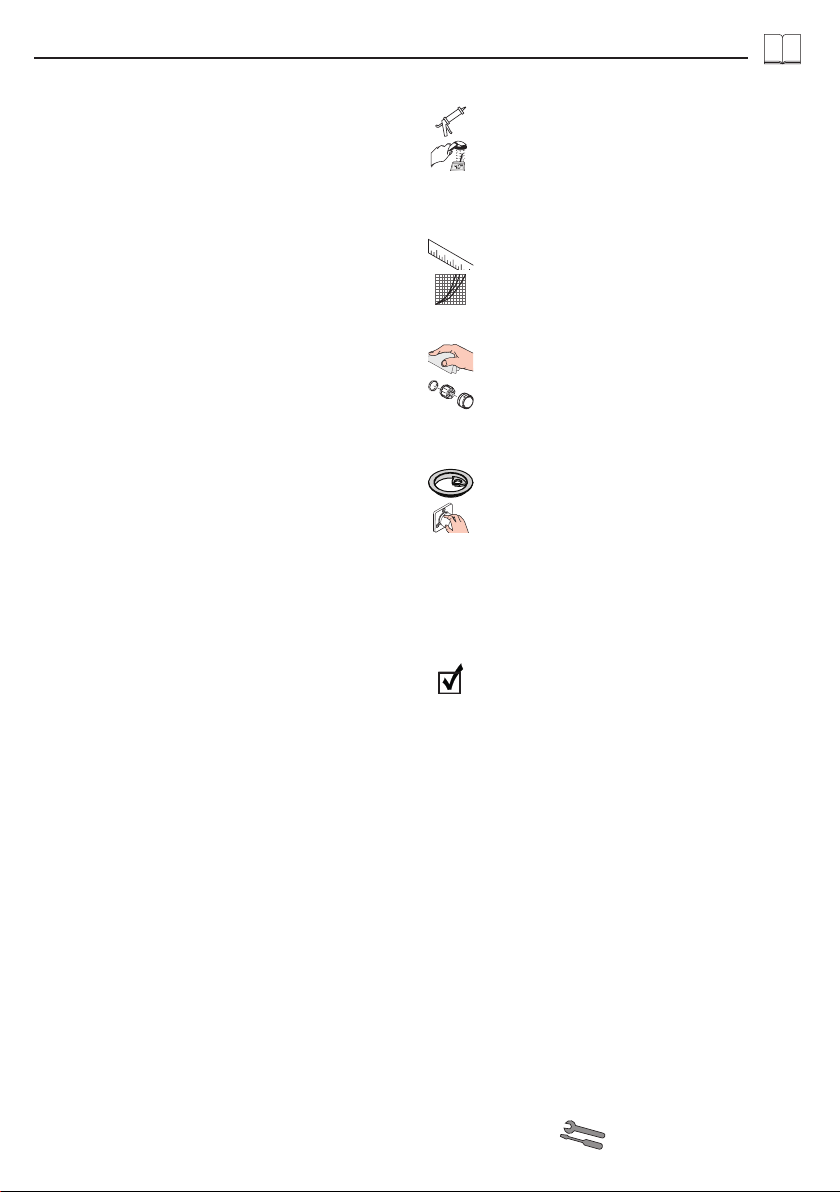

Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Ajuste (ver página 34)
Ajuste del límite de agua caliente. En combinación con
calentadores continuos no es recomendable utilizar un
bloqueo de agua caliente.
Dimensiones (ver página 36)
Diagrama de circulación
(ver página 38)
 Caudal mezclador
 Caudal máximo Teleducha
Limpiar (ver página 39)
Repuestos (ver página 40)
Opcional (no incluido en el suministro)
• Junta #98996000 (ver página 32)
Manejo (ver página 35)
• Hansgrohe recomienda no utilizar el primer medio
litro como agua potable por las mañanas o tras un
largo periodo de inactividad.
• Por el tipo de construcción del grifo del bidet,
cuando se utiliza la ducha de mano sale menos
agua por el grifo.
Marca de verificación
(ver página 48)

7
Nederlands
Montage (zie blz. 31)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiëni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
• Het artikel kan niet in combinatie met een door-
stroomtoestel toegepast worden.
• 31285000 / 31927000 / 32522000 /
74522000: De uitlaatklep mag enkel gebruikt
worden voor het reglementaire gebruik. Het
bevestigen van andere voorwerpen, bv. een halfzuil
op de uitlaatklep is niet toegestaan.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!

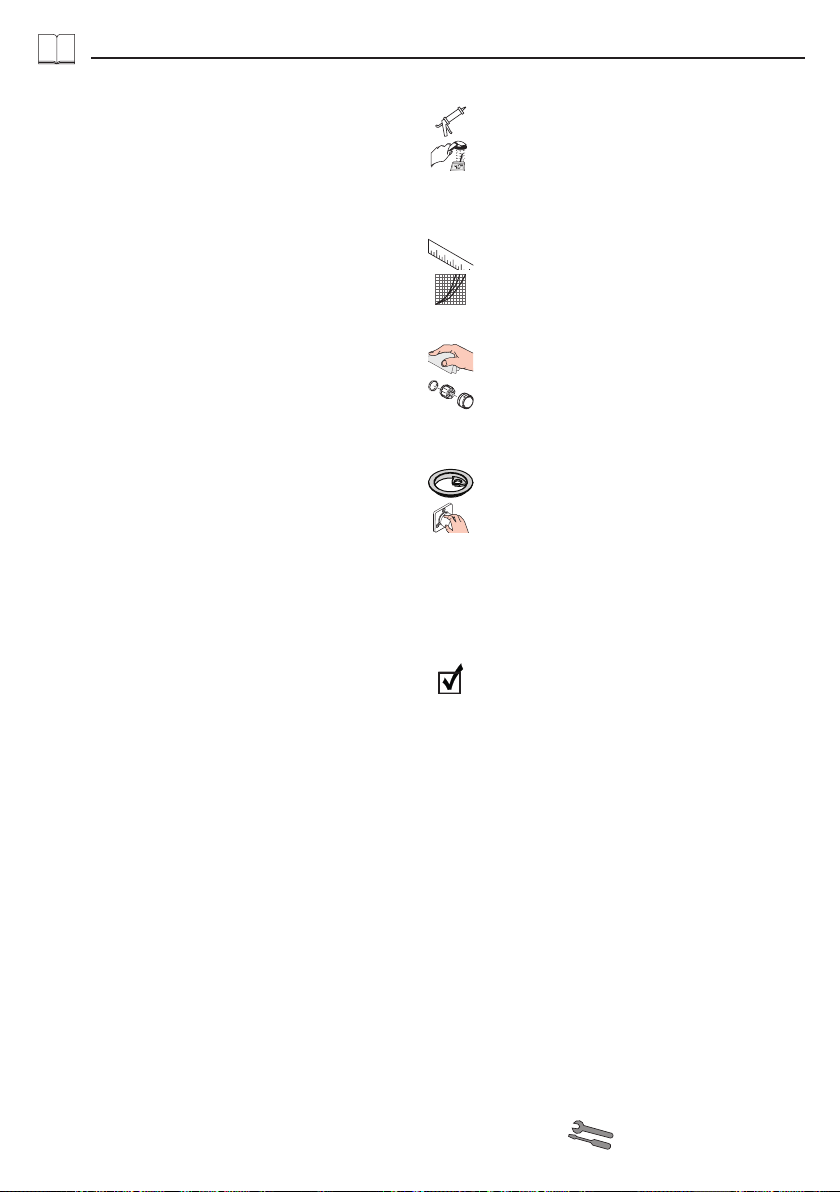

Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 34)
Instellen van de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.
Maten (zie blz. 36)
Doorstroomdiagram (zie blz. 38)
 Doorstroomcapaciteit mengkraan
 Doorstroomcapaciteit Handdouche
Reinigen (zie blz. 39)
Service onderdelen (zie blz. 40)
Toebehoren
(behoort niet tot het leveringspakket)
• dichting #98996000 (zie blz. 32)
Bediening (zie blz. 35)
• Hansgrohe raadt aan om 's morgens na langere
stagnatietijden de eerste halve liter niet als dinkwater
te gebruiken.
• Vanwege de bouwwijze van de bidet-armatuur komt
er tijdens de werking van de handdouche iets water
uit de uitloop van de armatuur vrij.
Keurmerk (zie blz. 48)

8
Dansk
Montering (se s. 31)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Armaturet bør ikke anvendes i forbindelse med en
gennemstrømningsvandvarmer.
• 31285000 / 31927000 / 32522000 /
74522000: Afløbsventilen må kun bruges til det
fastlagte formål. Det er ikke tilladt at fastgøre andre
genstande f.eks. en halvsøjle til afløbsventilen.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!

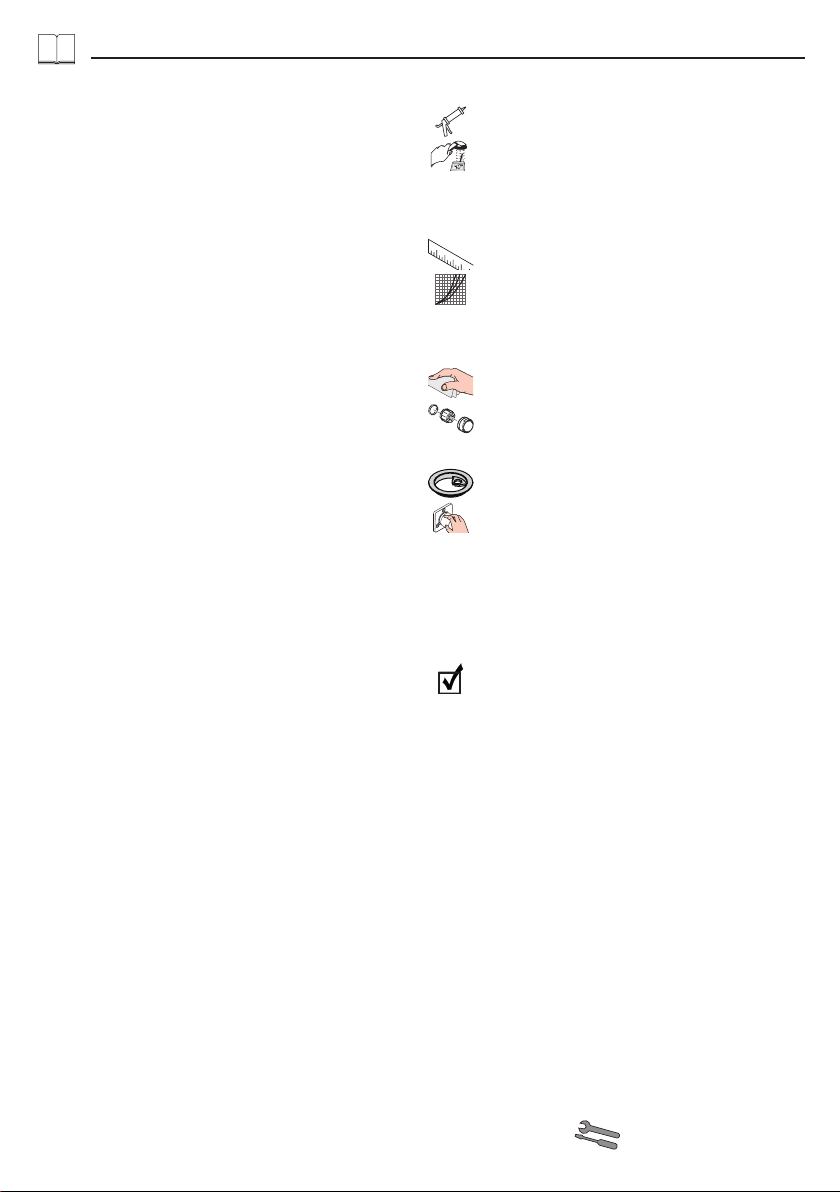

Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Forindstilling (se s. 34)
Indstilling af varmvandsbegrænsningen. I forbindelse
med gennemstrømningsvandvarmere anbefaler vi ikke
en varmvandsspærre.
Målene (se s. 36)
Gennemstrømningsdiagram
(se s. 38)
 Gennemstrømnigskapacitet etgrebsarmatu-
rer
 Gennemstrømnigskapacitet Håndbruser
Rengøring (se s. 39)
Reservedele (se s. 40)
Specialtilbehør
(ikke med i leveringsomfang)
• Pakning #98996000 (se s. 32)
Brugsanvisning (se s. 35)
• Hansgrohe anbefaler at den første halve liter om
morgenen eller efter længere stagneringstider ikke
anvendes som drikkevand.
• Pga. Bidette-armaturets byggemåde, træder en ringe
mængde vand ud af armaturets afløb under
håndbruserens drift.
Godkendelse (se s. 48)

9
Português
Montagem (ver página 31)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A misturadora não pode ser utilizada com esquenta-
dores instantâneos ou caldeira.
• 31285000 / 31927000 / 32522000 /
74522000: A válvula de escoamento só pode ser
utilizada para o fim para o qual foi concebida. Não
é permitida a fixação de outros objetos na válvula
de escoamento como, por exemplo, uma semicolu-
na.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Afinação (ver página 34)
Ajuste do limitador de água quente. Em combinação
com um esquentador, não é recomendável o uso de um
bloqueio de água quente.
Medidas (ver página 36)
Fluxograma (ver página 38)
 Caudal misturadora
 Caudal Chuveiro de mão
Limpeza (ver página 39)
Peças de substituição
(ver página 40)
Acessórios especiais (não incluído
no volume de fornecimento)
• Vedante #98996000 (ver página 32)
Funcionamento (ver página 35)
• A Hansgrohe recomenda a não utilização do
primeiro meio litro de água, de manhã ou após
longas paragens, para fins de consumo.
• Devido ao tipo de construção da misturadora
Bidette existe algum fluxo de água na saída da
misturadora durante a utilização do chuveiro de
mão.
Marca de controlo (ver página 48)

10
Polski
Montaż (patrz strona 31)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Armatura nie może współpracować z przepływowy-
mi podgrzewaczami wody.
• 31285000 / 31927000 / 32522000 /
74522000: Zawór odpływowy można używać tylko
zgodnie z przeznaczeniem. Mocowanie innych
przedmiotów, np. półkolumny przy zaworze
odpływowym, jest niedozwolone.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!

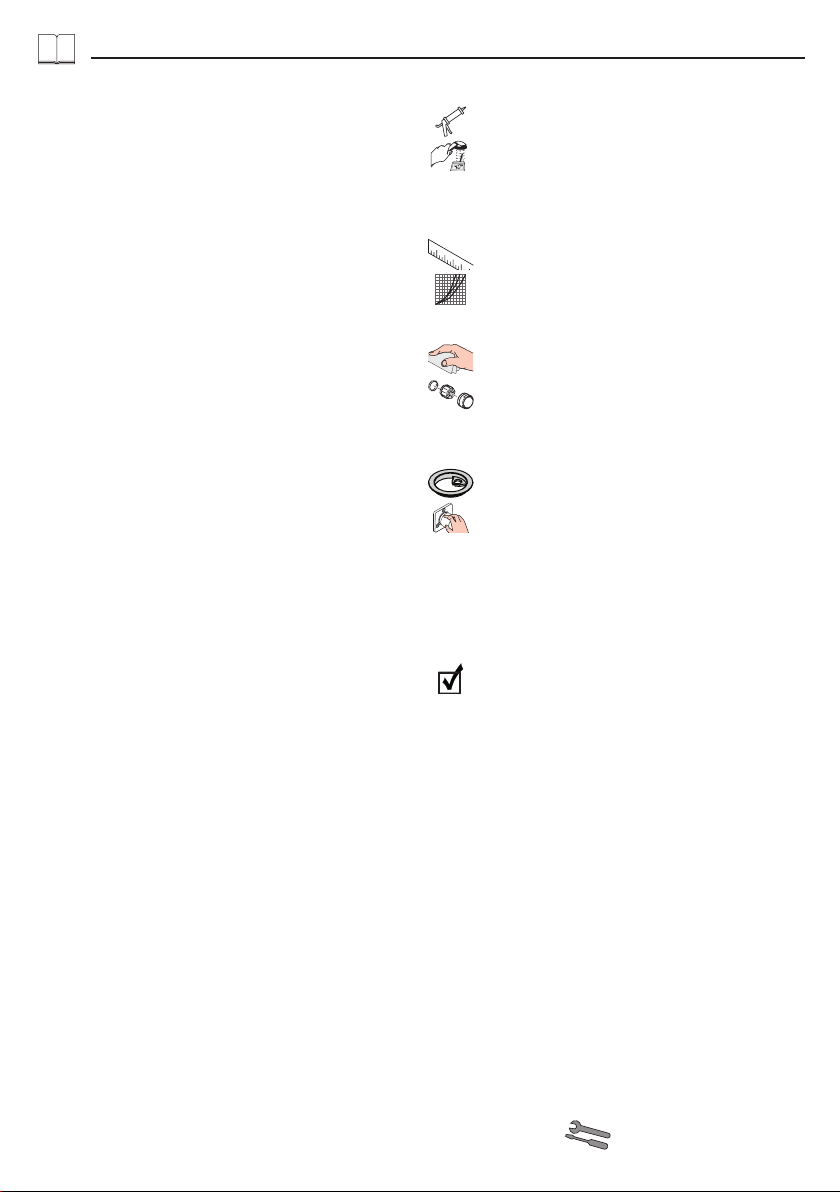

Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 34)
Ustawianie ogranicznika ciepłej wody. Używanie
ogranicznika temperatury wody w połączeniu z
przepływowym podgrzewaczem wody nie jest
zalecane.
Wymiary (patrz strona 36)
Schemat przepływu
(patrz strona 38)
 Wydajność przepływu przez mieszacz
 Wydajność przepływu Prysznic ręczny
Czyszczenie (patrz strona 39)
Części serwisowe (patrz strona 40)
Wyposażenie specjalne
(Nie jest częścią dostawy)
• Uszczelka #98996000 (patrz strona 32)
Obsługa (patrz strona 35)
• Hansgrohe zaleca, by z rana lub po dłuższym
czasie niekorzystania, pierwsze pół litra wody nie
używać jako wody pitnej.
• Ze względu na rodzaj konstrukcji armatury bidetu, w
trakcie eksploatacji prysznica ręcznego wydostaje
się na wylocie armatury niewielka ilość wody.
Znak jakości (patrz strona 48)
