Hans Grohe Rebris S 72530 1 Series Guide

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Rebris S
72530XX1
Rebris E
72532XX1
Metropol
32516XX1 / 32517XX1 /32528XX1
32518XX1 / 32519XX1
Metropol
74516XX1 / 74517XX1/ 74527XX1
74518XX1 / 74519XX1

2
English
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate 1.2 GPM (5.4 L/min)
74527XX1, 32528XX1 0.5 GPM (1.9 L/min)
Hole size in mounting surface
valves 1⅛" (30 mm)
spout
Rebris E, Rebris S 1⅜" (34 mm)
Metropol 1⅛"-1⅜" (30 mm - 34 mm)
Max. depth of mounting surface 1⅛" (30 mm)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that this unit
be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly before
beginning installation. Make sure that you have all
tools and supplies needed to complete the installation.
• The hot and cold supply hoses included with this faucet
are for use with ⅜ stops. If your stops are a different
size, install new stops. Adapters are not available from
Hansgrohe.
• Models 32518XX1, 32519XX1, 74518XX1,
74519XX1 only: This faucet does not include a drain
or a pull rod.
• The drain is suitable for most, but not all, lavatory sinks
sold in the United States and Canada.
• The drain is intended for use in a sink with an overflow.
If your sink does not have an overflow, or if this drain
is too small for the hole in your sink, please refer to
the instructions included with the sink. Some
sinks include special drain installation instructions and/
or parts. Others require the use of a specialty drain.
Hansgrohe is not respnsible for the cost of a specialty
drain.
• Keep this booklet and the receipt (or other proof of
date and place of purchase) for this product in a safe
place. The receipt is required should it be necessary to
request warranty parts.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale 1.2 GPM (5.4 L/min)
74527XX1, 32528XX1 0.5 GPM (1.9 L/min)
Dimension du trou dans la surface de montage
robinets 1⅛ po (30 mm)
bec
Rebris E, Rebris S 1⅜ po (34 mm)
Metropol 1⅛ po -1⅜ po (30 mm - 34 mm)
Profondeur maximale de 1⅛ po (30 mm)
la surface de montage
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Les tuyaux d'alimentation pour l'eau chaude et froide
inclus avec ce robinet sont pour l'usage avec les butées
d'arrêt de ⅜. Si vos arrêts sont d'une taille différente,
installez de nouveaux arrêts. Les adaptateurs ne sont
pas disponibles auprès de Hansgrohe.
• Modèles 32518XX1, 32519XX1, 74518XX1,
74519XX1 seulement : Ce robinet ne comprend ni
drain, ni tige d’entraînement.
• Ce drain est adapté à la plupart, mais pas à l'ensemble,
des éviers vendus aux États-Unis et au Canada.
• Ce drain est prévu pour un évier avec trop-plein. Si
votre évier ne dispose pas d'un trop-plein, ou si ce drain
est trop petit pour le trou dans l'évier, consultez les
instructions fournies avec l'évier. Certains éviers
comprennent des instructions spéciales d'installation
d’évier et/ou de pièces. D'autres nécessitent l'utilisation
d'un drain spécial.
• Conservez ce livret et le reçu (ou une autre preuve sur
laquelle figurent la date et l’endroit de l’achat) pour ce
produit dans un endroit sûr. Le reçu est requis si vous
commandez des pièces sous garantie.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo 1.2 GPM (5.4 L/min)
74527XX1 / 32528XX1 0.5 GPM (1.9 L/min)
Tamaño del orificio en la superficie de montaje
válvulas 1⅛" (30 mm)
surtidor
Rebris E, Rebris S 1⅜" (34 mm)
Metropol 1⅛"-1⅜" (30 mm - 34 mm)
Profundidad máxima de la 1⅛" (30 mm)
superficie de montaje
* Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación debe
estar a cargo de un plomero profesional matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener las
herramientas y los insumos necesarios para completar
la instalación.
• Las tuberías de suministro incluyeron con este chorro
son para el uso con topes de ⅜. Si sus topes son
de un tamaño diferente, instale topes nuevos. Los
adaptadores no están disponibles de Hansgrohe.
• Modelos 32518XX1, 32519XX1, 74518XX1,
74519XX1 únicamente: Este grifo no incluye
drenaje o tirador de drenaje.
• Este drenaje es adecuado para la mayoría de los
lavabos vendidos en Estados Unidos y Canadá, pero
no para todos.
• Este drenaje debe ser usado en un lavabo con
desborde. Si su lavabo no posee desborde, o si este
drenaje es demasiado pequeño para el agujero en el
lavabo, consulte las instrucciones incluidas con
el lavabo. Algunos lavabos incluyen instrucciones
especiales para la instalación del drenaje o sus piezas.
Otros requieren el uso de un drenaje especial.
• Mantenga este folleto y el recibo (u otro comprobante
del lugar y fecha de compra) de este producto en
lugar seguro. El recibo se requiere en caso de ser
necesario solicitar piezas bajo garantía.

5
1⅛"
(28 mm)
1⅛"
(28 mm)
20⅛" (510 mm)
⅜
1¾" (45 mm)
3¼"(83 mm)
4" (100 mm) 4" (100 mm)
20
°
4½" (115 mm)
5¼"(132 mm)
5¾"(145 mm)
5⅜" (135 mm)
1¾"/1¾"
(46/46 mm)
1"/1⅝"
(26/40 mm)
1⅛" (30 mm) 1⅛" (30 mm)
1⅛" - 1⅜"
(30-34 mm)
max. 1⅛" (30 mm)
1⅛"
(28 mm)
1⅛"
(28 mm)
20⅛" (510 mm)
⅜
1¾" (45 mm)
3¼"(83 mm)
4" (100 mm) 4" (100 mm)
20
°
4½" (115 mm)
5¼"(132 mm)
5¾"(145 mm)
5⅜" (135 mm)
1¾"/1¾"
(46/46 mm)
1"/1⅝"
(26/40 mm)
1⅛" (30 mm) 1⅛" (30 mm)
1⅛" - 1⅜"
(30-34 mm)
max. 1⅛" (30 mm)
7¼" (183 mm)
20
°
6" (152 mm)
6½" (165 mm)
6¼" (159 mm)
1⅛"
(28 mm)
1⅛"
(28 mm)
20⅜" (518 mm) 1¾" (45 mm)
3¼"(83 mm)
4" (100 mm) 4" (100 mm)
1¾"/1¾"
(46/46 mm)
1"/1⅝"
(26/40 mm)
⅜
1⅛" (30 mm) 1⅛" (30 mm)
1⅛" - 1⅜"
(30-34 mm)
max. 1⅛" (30 mm)
7¼" (183 mm)
20
°
6" (152 mm)
6½" (165 mm)
6¼" (159 mm)
1⅛"
(28 mm)
1⅛"
(28 mm)
20⅜" (518 mm) 1¾" (45 mm)
3¼"(83 mm)
4" (100 mm) 4" (100 mm)
1¾"/1¾"
(46/46 mm)
1"/1⅝"
(26/40 mm)
⅜
1⅛" (30 mm) 1⅛" (30 mm)
1⅛" - 1⅜"
(30-34 mm)
max. 1⅛" (30 mm)
Metropol
32517XX1
74517XX1
Metropol
32516XX1/32528XX1
74516XX1/74527XX1
Metropol
32519XX1
74519XX1
Metropol
32518XX1
74518XX1

6
Tools Required / Outils Requis / Herramientas Útiles
Ø1¼"
(32 mm
)
Ø2¼"
(57 mm)
3½"
(89 mm)
4⅝"
(117 mm)
Ø1¼"
(32 mm)
88509XX0
9 mm
16 mm
22 mm
2¾"
(70 mm)
Petroleum-based plumbers putty can
damage the surface of some sinks. Please
consult the manufacturer of the sink regarding
compatible sealants.
Les mastics de plomberie à base de pétrole
peuvent endommager la surface de certains
lavabos. Veuillez consulter le fabricant du lavabo
pour connaître les scellants compatibles.
Masilla de petróleo-basó puede dañar
la superficie de algún bañeras. Consulte
por favor al fabricante del bañera con respecto a
selladores aceptables.
6½" (165 mm)
4" (100 mm)4" (100 mm)
2½"
(64 mm)
5¼" (134 mm)
Ø1⅞"
(47 mm)
2¼"
(58 mm)
20½" (520 mm)
max. 1⅛" (30 mm)
25
°
4¼" (107 mm)
5⅛" (129 mm)
⅜
Ø1⅜"
(34 mm)
3½" (90 mm)
Ø1⅛"
(28 mm)
Ø2"
(52 mm)
Rebris S
72530XX1 Rebris E 72532XX1

7
Installation / Installation / Instalación
Place the hot and cold valve assemblies on the mounting
surface.
The hot valve should be on the left, the cold
valve on the right.
Rest the valve on the mounting surface.
Placez les ensembles de valve d’eau chaude et d’eau
froide sur la surface de montage.
La valve d’eau chaude doit être à gauche,
et celle de l’eau froide à droite.
Déposez la valve sur la surface de montage.
Coloque las válvulas de agua fría y caliente sobre la
superficie de montaje.
La válvula de agua caliente debe estar a la
izquierda y la de agua fría a la derecha.
Apoye la válvula en la superficie de montaje.
Install the fiber washer, metal washer, and mounting nut.
Hint: Do not fully tighten the nut at this time.
Installez la rondelle en fibre, la rondelle métallique et
l’écrou de montage.
Conseil: Ne serrez pas l’écrou à fond pour l’instant.
Instale la arandela de fibra, la arandela metálica y la
tuerca de montaje.
Consejo: No apriete la tuerca completamente en este
momento.
1
2
hot
chaud
caliente
cold
froid
frío
red / rouge / rojo

8

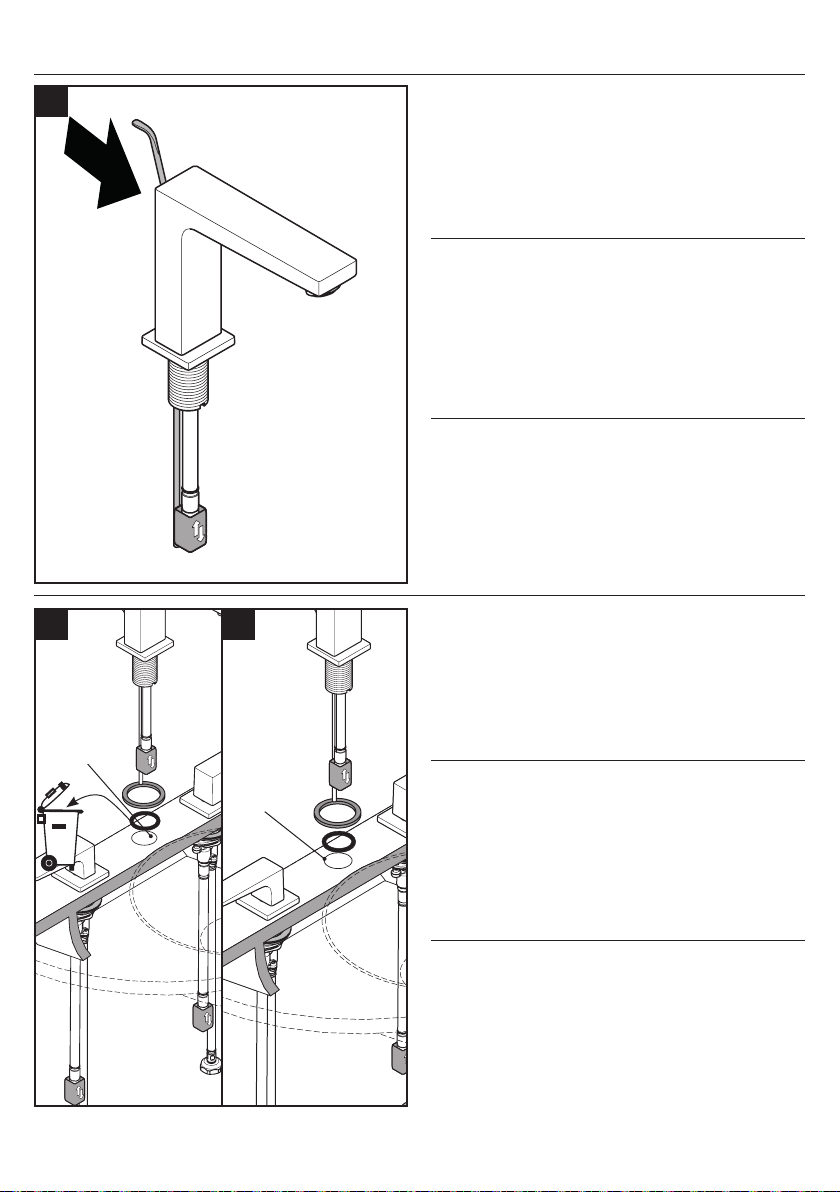

Inspect the alignment of the handles.
If necessary, rotate the valve.
Vérifiez l’alignement des poignées.
Au besoin, tournez la valve.
Inspeccione la alineación de las manijas.
Si es necesario, gire la válvula.
3
4

9

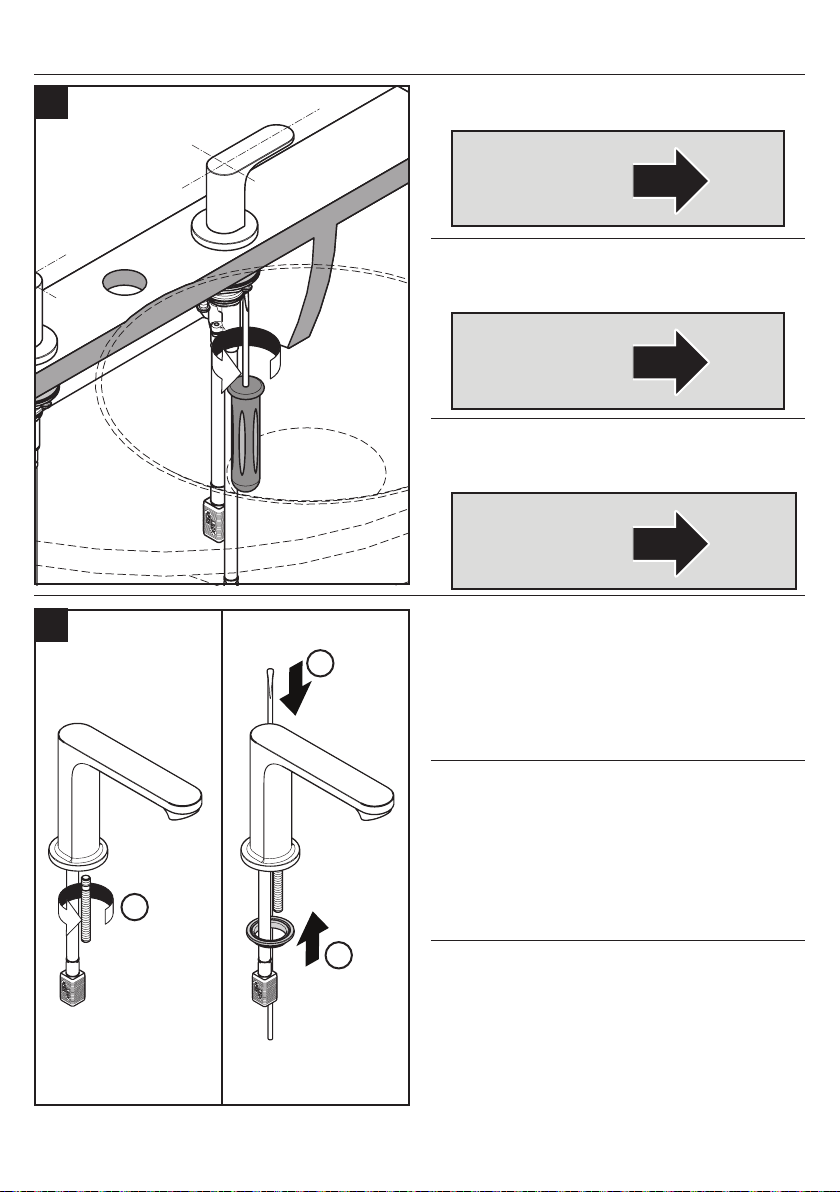

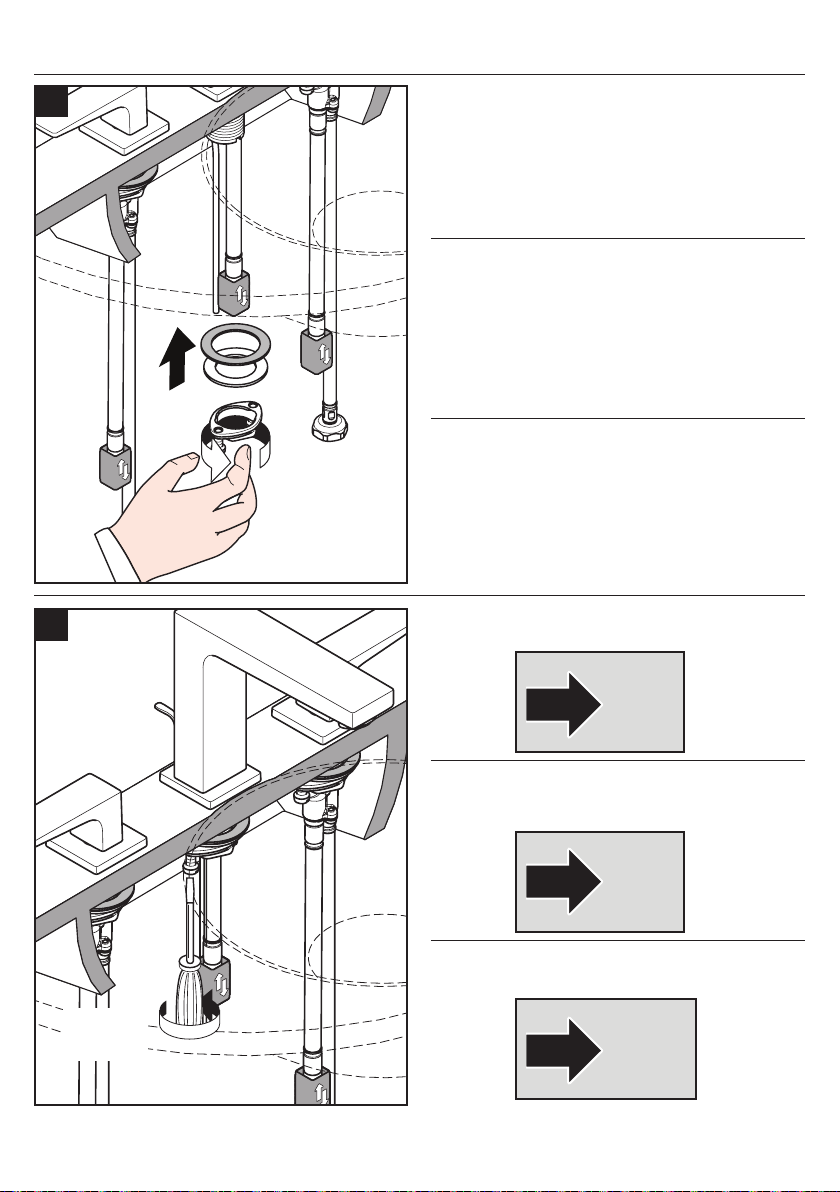

Tighten the nut. Tighten the tensioning screws.
72530XX1 / 72530XX1 only: Install the mounting
thread and the centering ring on the spout.
Install the drain pull rod on the spout.
Serrez l’écrou. Serrez les vis de pression.
72530XX1 / 72530XX1 seulement: Installez la
bague de centrage et le vis de montage sur le bec.
Installez la tirette sur le bec.
Apriete la tuerca. Apriete los tornillos tensores.
72530XX1 / 72530XX1 solamente: Instale el aro
de centrado y el tornillo en el surtidor.
Instale el tirador en el surtidor.
32516XX1 / 32517XX1 /
32528XX1 / 32518XX1 /
32519XX1 / 74516XX1 /
74517XX1 / 74527XX1 /
74518XX1 / 74519XX1
page 12
32516XX1 / 32517XX1 /
32528XX1 / 32518XX1 /
32519XX1 / 74516XX1 /
74517XX1 / 74527XX1 /
74518XX1 / 74519XX1
page 12
32516XX1 / 32517XX1 /
32528XX1 / 32518XX1 /
32519XX1 / 74516XX1 /
74517XX1 / 74527XX1 /
74518XX1 / 74519XX1
página 12
5
6
1
2
3
2.2 ft-lb
3 Nm

10

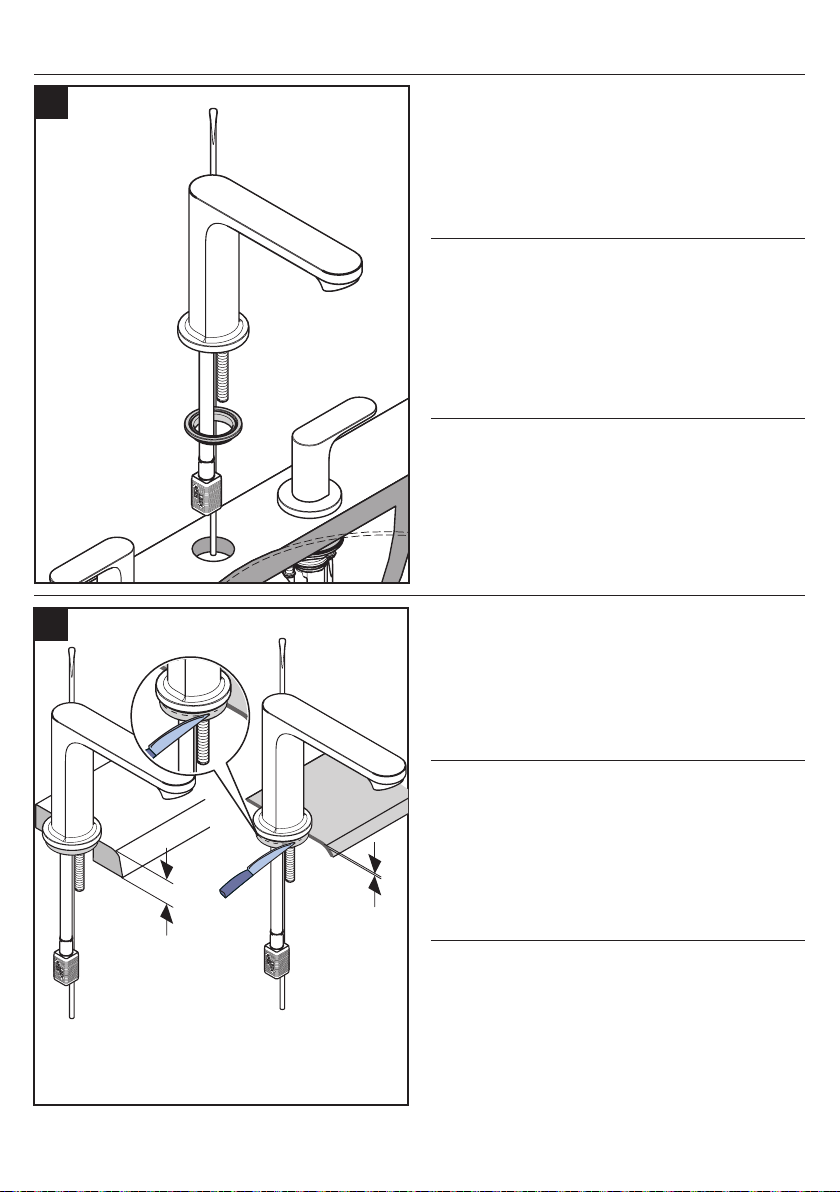

Position the spout on the mounting surface.
Placez le bec sur la surface de montage.
Coloque el surtidor sobre la superficie de montaje.
If the mounting surface is less than ³⁄₁₆" (4 mm) thick, trim
the centering ring.
Si la surface de montage est inférieure à ³⁄₁₆ po (4 mm)
d'épaisseur, découpez la bague de centrage.
Si la superficie de montaje es de menos de ³⁄₁₆" (4 mm)
de espesor, recortar el aro de centrado.
72530XX1 / 72532XX1
7
8
> 4 mm
< 4 mm

11
Slide the washer over the mounting thread.
Install the collar.
Tighten the collar using a wrench.
Installez la rondelle et le collier de montage.
Serrez le collier de montage.
Instale la arandela y el collar de montaje.
Apriete el collar de montaje.
page 14
page 14
página 14
72530XX1 / 72532XX1
9
10
SW 11 mm
5.2 ft-lb
7 Nm

12
32516XX1 / 32517XX1 / 32528XX1 / 32518XX1 / 32519XX1
74516XX1 / 74517XX1 / 74527XX1 / 74518XX1 / 74519XX1
6
< 1⁵/₁₆"
(34 mm)
1⁵/₁₆"
(34 mm)
7a 7b
Install the drain pull rod on the spout.
Installez la tirette du trou d’écoulement sur le bec.
Instale el tirador de drenaje en el surtidor.
If the hole for the spout is less than 1⁵⁄₁₆" (34 mm), dis-
card the 26x4 o-ring.
If the hole for the spout is 1⁵⁄₁₆" (34 mm), position the o-
ring on the mounting surface.
Si l’orifice de bec mesure moins de 34 mm (1⁵⁄₁₆ po),
jetez le joint torique de 26 x 4 mm.
Si l’orifice de bec est de 34 mm (1⁵⁄₁₆ po), placez le joint
torique sur la surface de montage.
Si el orificio del surtidor es menos de 1⁵⁄₁₆" (34 mm),
deseche el retén anular de 26x4.
Si el orificio del surtidor es 1⁵⁄₁₆" (34 mm), coloque el
retén anular sobre la superficie de montaje.

13
32516XX1 / 32517XX1 / 32528XX1 / 32518XX1 / 32519XX1
74516XX1 / 74517XX1 / 74527XX1 / 74518XX1 / 74519XX1
2.2 ft-lb
3 Nm
9Tighten the tensioning screws.
Serrez les vis de pression.
Apriete los tornillos tensores.
Position the spout and the gasket on the mounting surface.
Install the fiber washer, metal washer, and mounting nut.
Placez le bec et la rondelle sur la surface de montage.
Installez la rondelle en fibre, la rondelle métallique et
l’écrou de montage.
Coloque el surtidor y la arandela sobre la superficie de
montaje.
Instale la arandela de fibra, la arandela metálica y la
tuerca de montaje.
page 14
page 14
página 14
8

14

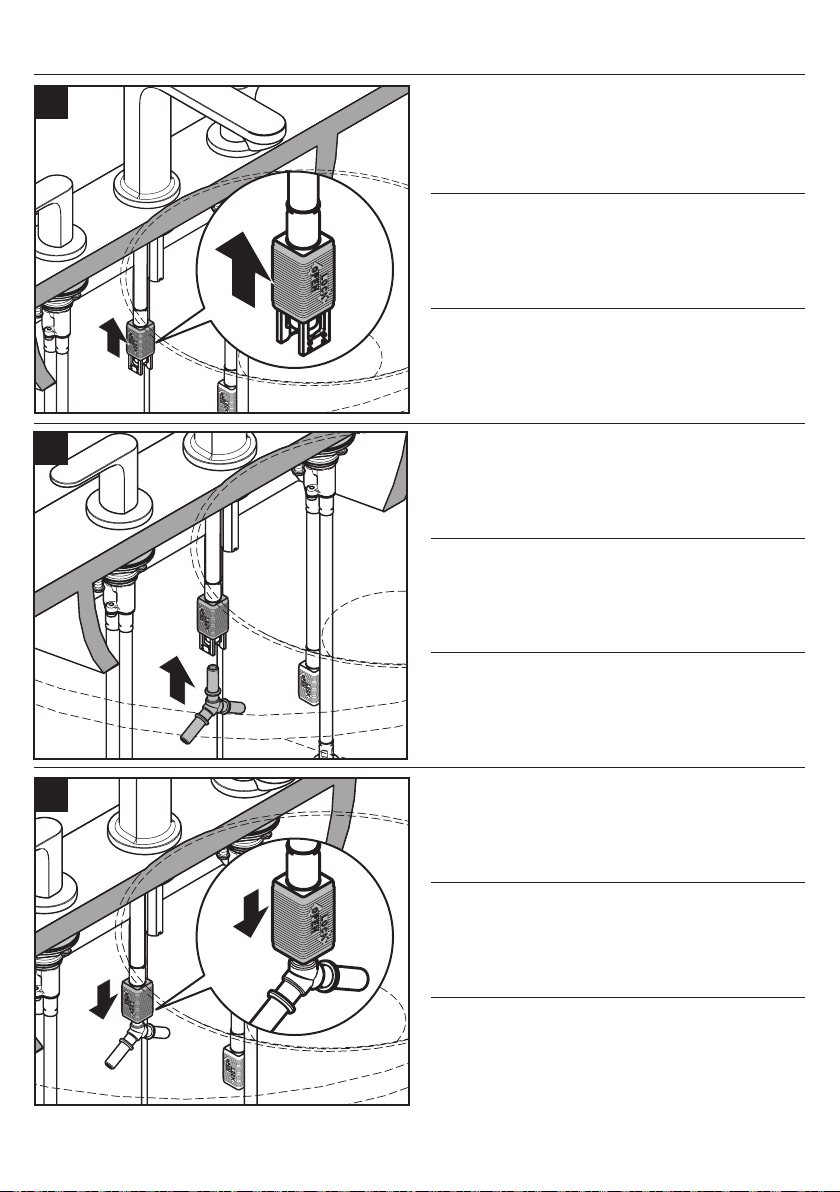

Open the quick-connect by pushing it upwards.
Insert the connection angle in the spout quick-connect.
Ouvrez la douille de raccord rapide en la poussant vers
le haut.
Insérez le coude de raccordement dans la douille de
raccord rapide du bec.
Abra la conexión rápida empujándola hacia arriba.
Inserte el codo de conexión en la conexión rápida del
surtidor.
Lock the quick-connect by pulling down on it.
Verrouillez la douille de raccord rapide en la tirant vers
le bas.
Trabe la conexión rápida tirando hacia abajo.
All models / Tous les modèles / Todos los modelos
11
12
13

15
Open the quick-connect on one of the connection hoses
by pushing it upwards.
Push the quick-connect over one of the inlets on the con-
nection angle.
Ouvrez la douille de raccord rapide de l’un des tuyaux
de raccordement en la poussant vers le haut.
Poussez la douille de raccord rapide sur l’une des
orifices d’arrivée du coude de raccordement.
Abra la conexión rápida en una de las mangueras de
conexión empujándola hacia arriba.
Presione la conexión rápida sobre una de las entradas
en el codo de conexión.
Lock the quick-connect by pushing it toward the connec-
tion angle.
Repeat with the second connection hose.
Verrouillez la douille de raccord rapide en la poussant
vers le coude de raccordement.
Répétez l’opération pour le second tuyau de
raccordement.
Trabe la conexión rápida empujándola hacia el codo.
Repita con la segunda manguera de conexión.
14
15

16
Connect the hot and cold supply hoses to the stops.
Use two wrenches.
Do not allow the supply hoses to twist.
Connectez les tuyaux d’arrivée d’eau chaude et d’eau
froide aux butées d’arrêt.
Servez-vous de deux clés, tel qu'illustre dans le schema.
Serrez fermement a l'aide des clés.
Assurez-vous que les tuyaux n'sentortillent
pas.
Conecte las mangueras de suministro de agua caliente y
fría a los topes.
Use dos llaves, como se illustra en el diagrama.
No permita que ninguna de los mangueras
se retuerza.
Remove the aerator.
Retirez l’aérateur.
Retire el aireador.
9 mm
16 mm
16
17
74527XX1
32528XX1 72530XX1 72532XX1
22 mm
32516XX1 / 32517XX1
32528XX1 / 32518XX1
32519XX1 / 74516XX1
74517XX1 / 74527XX1
74518XX1 / 74519XX1

17
Flush the hot and cold supply lines for at least two
minutes.
Rincez les conduites d’alimentation d’eau chaude et
d’eau froide pendant au moins deux minutes.
Purgue los suministros de agua caliente y agua fría
durante al menos dos minutos.
Reinstall the aerator.
Réinstallez l’aérateur.
Reinstale el aireador.
22 mm
1.5 ft-lb
2 Nm 0.5 ft-lb
0.7 Nm
19
18
> 2 min
74527XX1
32528XX1 72530XX1 72532XX1
32516XX1 / 32517XX1
32528XX1 / 32518XX1
32519XX1 / 74516XX1
74517XX1 / 74527XX1
74518XX1 / 74519XX1

18
Installation / Installation / Instalación 88509XX0
Petroleum-based plumbers putty can
damage the surface of some sinks. Please
consult the manufacturer of the sink regard-
ing compatible sealants.
Les mastics de plomberie à base de pétrole
peuvent endommager la surface de certains
lavabos. Veuillez consulter le fabricant du la-
vabo pour connaître les scellants compatibles.
Masilla de petróleo-basó puede dañar
la superficie de algún bañeras. Consulte
por favor al fabricante del bañera con
respecto a selladores aceptables.
shorter
plus court
más corto
longer
plus long
más largo
12
7
1
2
3 4 5
6
38 mm
3.6 ft-lb
5 Nm

19
Replacement Parts / Pièces détachées / Repuestos
Rebris S
72530XX1
XX = Colors / Couleurs / Acabados
00 = Chrome
67 = Matte Black
82 = Brushed Nickel
96321001
(450 mm)
88509XX0
92956XX0
97548000
92913000
(200 mm)
92905000
98932000
98817000
95366000
92907000
(33x2.5)
92907000
(33x2.5)
92909000
92914000
(400 mm)
94666XX0
94665XX0
96657XX0
98722000
96016000
97827000
(8x1.75)
97827000
(8x1.75)
93019000
(6.6x1.6)
94364000
97736000
94667XX0

20
XX = Colors / Couleurs / Acabados
00 = Chrome
67 = Matte Black
82 = Brushed Nickel
Rebris E
72532XX1
97548000
92913000
(200 mm)
92905000
98932000
98817000
95366000
92907000
(33x2.5)
92909000
92914000
(400 mm)
94669XX0
96657XX0
98722000
96016000
97827000
(8x1.75)
97827000
(8x1.75)
93019000
(6.6x1.6)
94364000
97736000
92956XX0
92907000
(33x2.5)
94668XX0
94670XX0
88509XX0
96321001
(450 mm)
