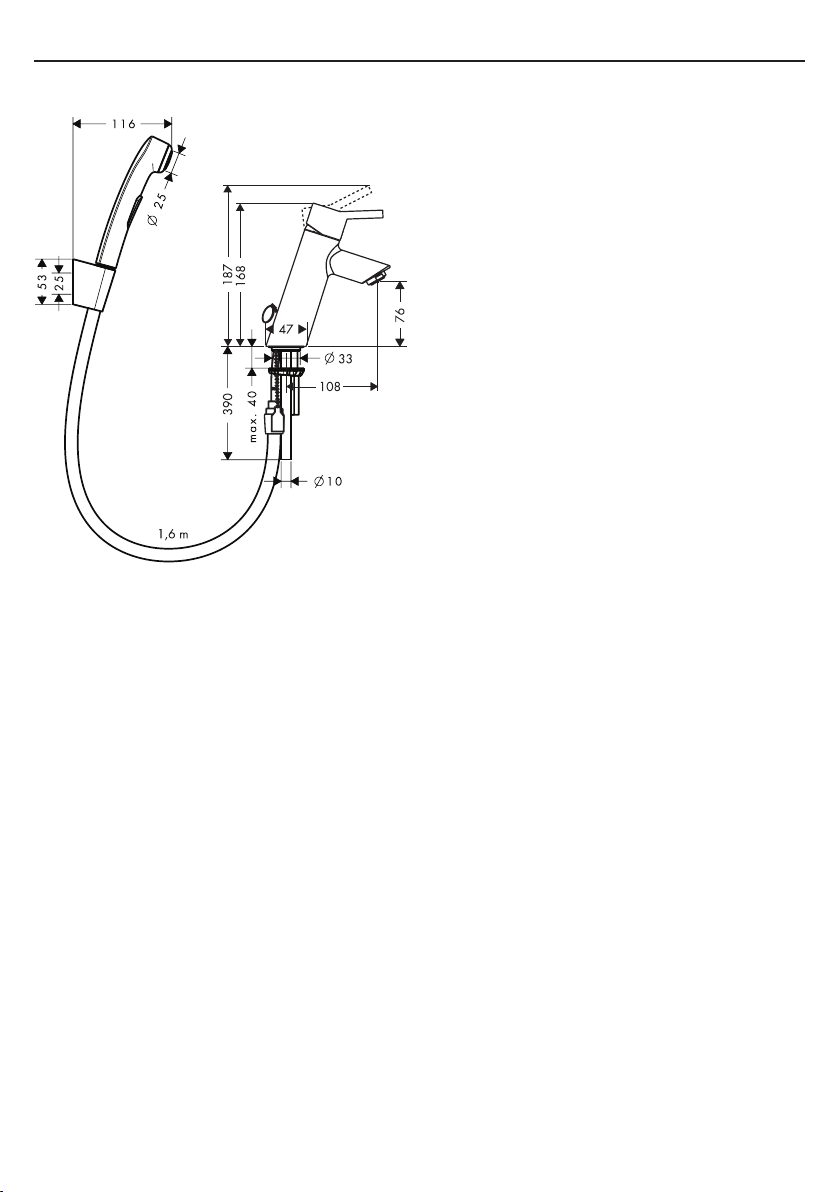

Hans Grohe Metris S2 31160000 User manual

Metris E
31170000
Metris S
31160000
Talis S
32120000
Talis S²
32140000
Montageanleitung
Talis E²
31165000

2
Talis S 32120000Talis E² 31165000
Metris S 31160000 Metris E 31170000

3
Talis S² 32140000

4
15
1.1
13
11
4
5
Talis E²
31165000
Talis S²
32140000 17
1.1
2
16
5
6
4
Talis S
32120000
3
2
4
7
8
1
1.1
6
5
17
9
18

5
11
13
4
5
8
14
1.1
14
6
Metris S
31160000
17
12
1.1
13
11
4
5
6
Metris E
31170000
9
18

6
SW 10 mm SW 19 mm

7
Achtung! Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft werden.
Die Armatur kann nicht in Verbindung mit einem
Durchlauferhitzer verwendet werden.

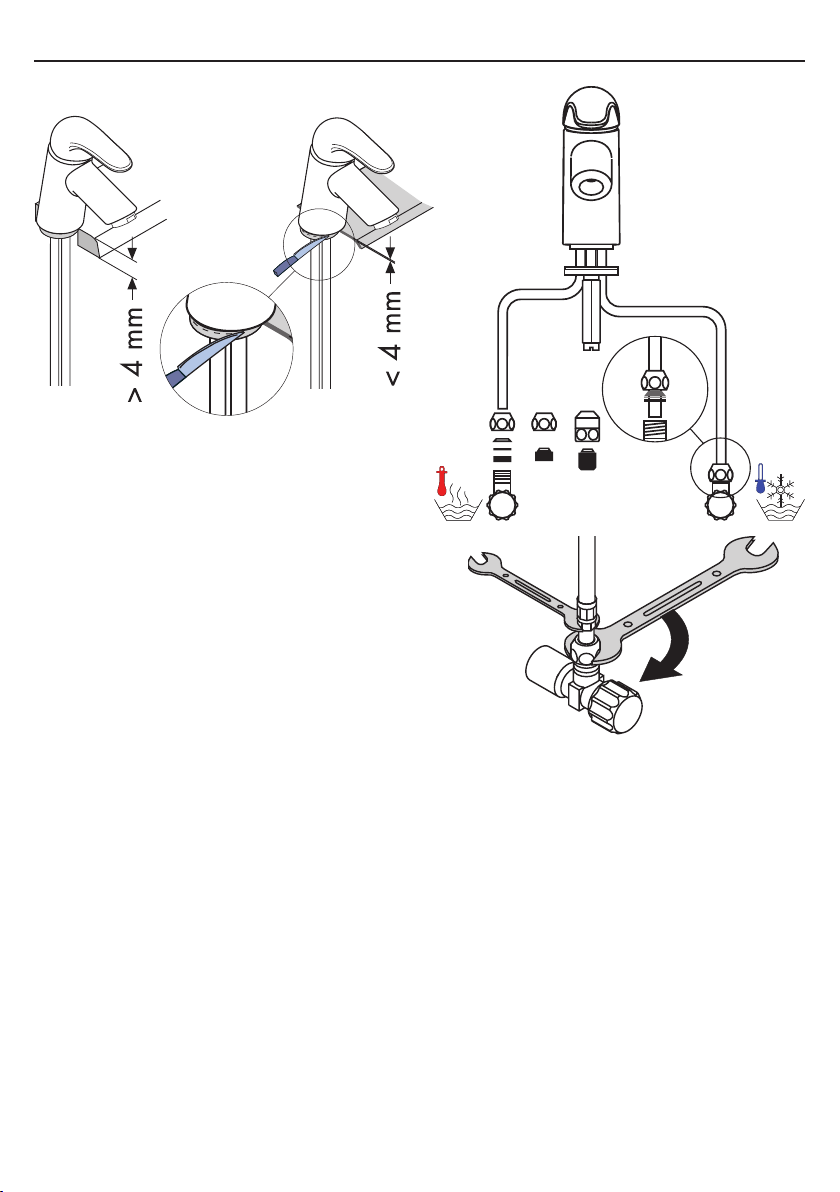

Montage
1. Zulaufleitungen fachgerecht durchspülen.
2. Armatur mit Zwischenlage in Waschtisch ein-
setzen.
3. Unterlagscheibe und Befestigungsscheibe über
die Anschlussrohre und Gewindestift schieben
und mit Mutter festziehen.
4. Anschlussrohre an Eckventile anschließen,
kalt rechts - warm links.
5. Handbrause mit Isiflex-Brauseschlauch an
Mischer anschließen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Bedienung
Durch Anheben des Griffes wird der Mischer
geöffnet.
Schwenkung nach links = warmes Wasser,
Schwenkung nach rechts = kaltes Wasser.
Durch Drücken des Handbrausentasters wird diese
eingeschaltet, der Auslauf des Mischers wird
gesperrt. Nach dem loslassen des Tasters schließt
die Handbrause und der Auslauf wird wieder
geöffnet.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,25 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur:65° C
Durchflussleistung Mischer:
6,5 l/min 0,3 MPa
Durchflussleistung Handbrause: 8,5 l/min 0,3 MPa

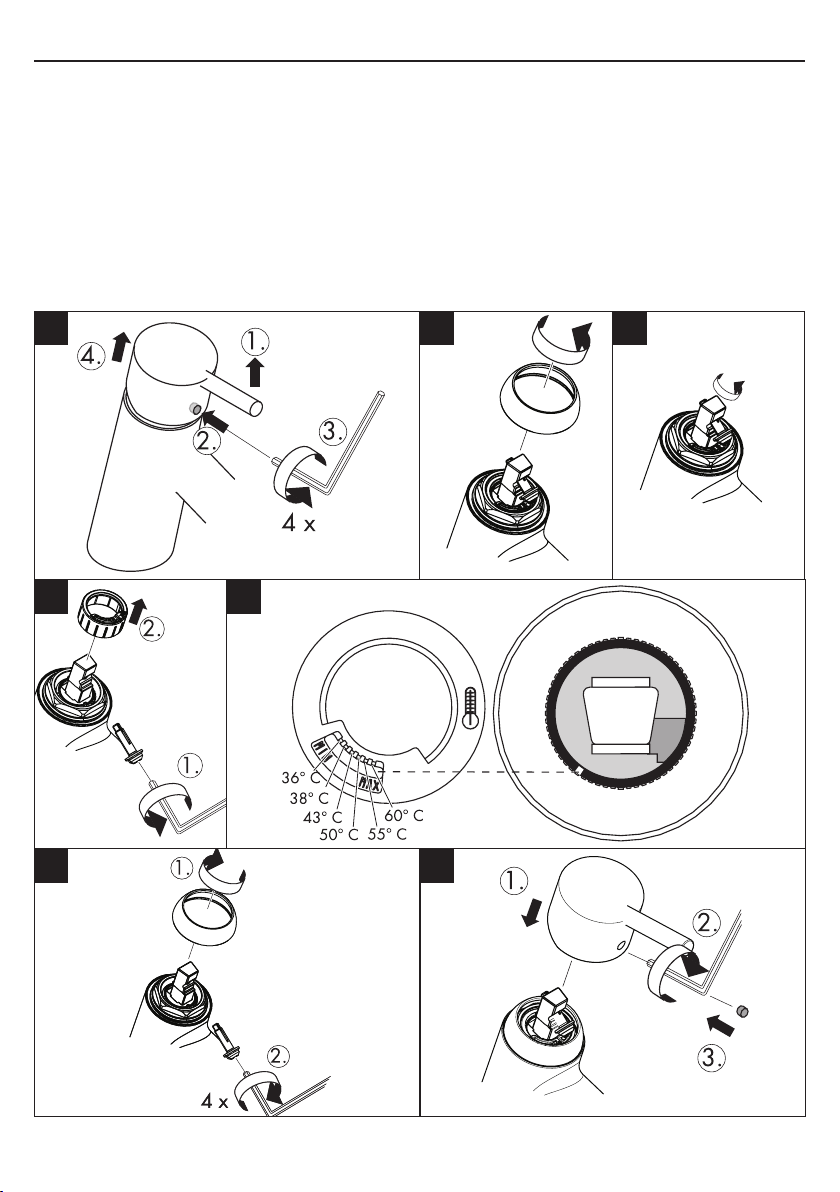

Einhandmischer mit Warmwasserbegrenzung,
Justierung siehe Seite 20.
Deutsch

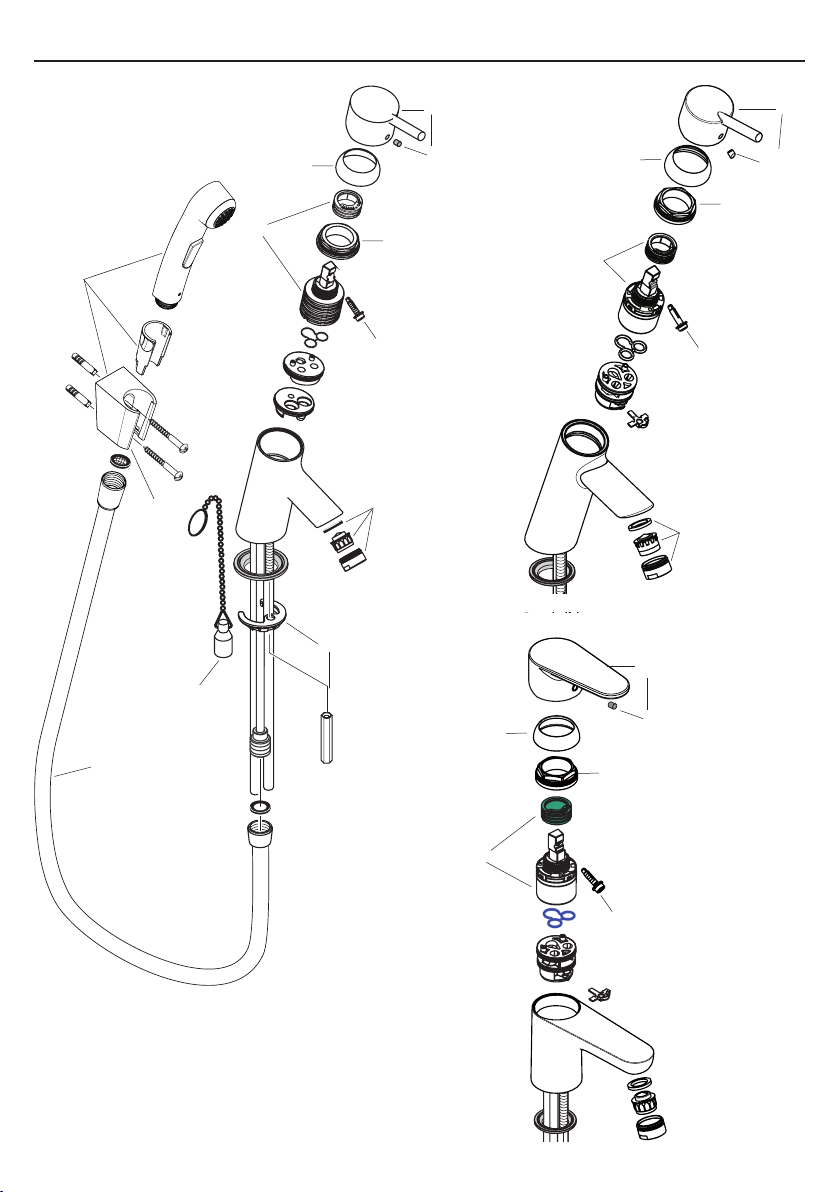

Serviceteile (siehe Seite 4 - 5)
1 Griff Talis S 32092000
1.1 Griffstopfen 96338000
2 Kappe 96656000
3 Mutter 96690000
4 Kartusche kpl. 92730000
5 Sicherungsschraube 96059000
6 Luftsprudler kpl. 13913000
7 Schaftbefestigung kpl. 96016000
8 Isiflex-Brauseschlauch 1,6 m 28246000
9 Handbrause 96907000
10 Griff Metris S 31093000
11 Mutter 97209000
12 Griff Metris E 31094000
13 Kappe 96656000
14 Schaftbefestigung 97774000
15 Griff Talis E² 31692000
16 Griff Talis S² 32096000
17 Kette für Ablaufstopfen 97109000
18 Handbrausenhalter 28331000

8
Attention: La robinetterie doit être installée, rincée
et contrôlée conformément aux normes valables.
Le robinet ne fonctionne pas avec une production
d’eau chaude instantanée.
Montage
1. Purger les conduites d’alimentation.
2. Placer le mitigeur avec le joint caoutchouc sur
le lavabo.
3. Mettre en place le disque métallique avec le
disque caoutchouc et serrer l’écrou.
4. Branchement impératif par robinet d’arrêt
et d’équerre ou par raccord avec bague de
serrage en laiton et joint d’étanchéïté;
L’eau chaude à gauche - l’eau froide à droite.
5. Raccorder la douchette à l’ isiflex et ensuite au
mitigeur.
Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions de service
En levant ou appuyant l’étrier de commande on
actionne l’ouverture ou la fermeture du mitigeur.
Tournant sur la droite = eau froide,
tournant sur la gauge = eau chaude.
La douchette est enclenchée par une pression sur la
manette de douchette, le mousseur s’ arrêtera.
En lâchant la manette, la douchette se ferme et le
mousseur recommencera à couler.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,25 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bars = 147 PSI)
Température max. d’eau chaude: 80° C
Température recommandée: 65° C
Débit mitigeur à 0,3 MPa: 6,5 l/min
Débit douchette à 0,3 MPa: 8,5 l/min
Mitigeur avec limitation de la température: pour le
réglrage voir page 20.
Français
Pièces détachées (voir pages 4 - 5)
1 poignée Talis S 32092000
1.1 cache vis 96338000
2 capot sphérique 96656000
3 écrou 96690000
4 cartouche cpl. 92730000
5 vis 96059000
6 aérateur cpl. 13913000
7 fixation cpl. 96016000
8 flexible de douche Isiflex 1,6 m 28246000
9 douchette 96907000
10 poignée Metris S 31093000
11 écrou 97209000
12 poignée Metris E 31094000
13 capot sphérique 96656000
14 fixation cpl. 97774000
15 poignée Talis E² 31692000
16 poignée Talis S² 32096000
17 chaîne pour clapet 97109000
18 support douchette 28331000

9
Attention: The fitting must be installed, flushed
and tested after the valid norms.
The mixer can not used together with a continuous
flow water heater.
Assembly
1. Flush through the supply pipes.
2. Place the mixer including the sealing washer in
position on the basin.
3. Slip the fixation piece including the washer
over the threaded pin and tighten the nut.
4. Connect the supply pipes to the angle valves;
cold right - hot left.
5. Connect the Isiflex hose with the handshower
and the mixer.
Large differences in pressure between the hot and
cold water supply should be balanced.
Operation
The mixer is actuated by lifting the lever head.
Swivel to the left = hot water,
swivel to the right = cold water.
The handshower is activated by pressing the button,
the spout of the mixer is closed. After the button is
released, the handshower is closed und the spout
of the mixer is activated.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,25 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bars = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Rate of flow mixer:
6,5 l/min 0,3 MPa
Rate of flow handshower: 8,5 l/min 0,3 MPa
To adjust the hot water limiter on single lever mixers,
please see page 20.
English
Spare parts (see page 4 - 5)
1 handle Talis S 32092000
1.1 screw cover 96338000
2 flange 96656000
3 nut 96690000
4 cartridge cpl. 92730000
5 locking screw 96059000
6 aerator cpl. 13913000
7 fixing set 96016000
8 Isiflex hose 1,6 m 28246000
9 handshower 96907000
10 handle Metris S 31093000
11 nut 97209000
12 handle Metris E 31094000
13 flange 96656000
14 fixing set 97774000
15 handle Talis E² 31692000
16 handle Talis S² 32096000
17 chain for plug 97109000
18 shower holder 28331000

10
Attenzione: la rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate!
Il rubinetto non può essere utilizzato insieme ad uno
scalda-acqua istantaneo.
Montaggio
1. Collegare le uscite principali.
2. Inserire il rubinetto con spessore nel sanitario.
3. Inserire la rosetta scorrevole e la rosetta di
appoggio sopra i tubi ed avvitare il dado.
4. Collegare i tubi collegamento alle valvole ad
angolo.
Freddo a destra - caldo a sinistra.
5. Collegare il flessibile isiflex alla doccetta e al
miscelatore.
Attenzione!
Compensare le differenze di pressione tra i
collegamenti dell’acqua fredda e dell’acqua
calda.
Procedura
Il miscelatore é azionato dal sollevamento della
leva
Girando a sinistra = acqua calda,
Girando a destra = acqua fredda.
La doccetta si attiva premendo il pulsante, mentre
l’ erogazione alla bocca del miscelatore, é chiusa.
Dopo il rilascio del pulsante, la doccetta sarà chiusa
e l’erogazione alla bocca del miscelatore sarà di
nuovo attiva.
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,25 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80° C
Temp. dell’acqua calda consigliata: 65° C
Portata di erogazione miscelatore:
6,5 l/min 0,3 MPa
Portata di erogazione docetta: 8,5 l/min 0,3 MPa
Regolazionedellimitatoredierogazionediacquacalde
dei miscelatori monocomando, vedere pagina 20.
Italiano
Parti di ricambio (vedi pagg. 4 - 5)
1 maniglia Talis S 32092000
1.1 tappino 96338000
2 cappuccio 96656000
3 ghiera di fissaggio 96690000
4 cartuccia compl. 92730000
5 avvitare di sicurezza 96059000
6 rompigetto compl. 13913000
7 set di fissaggio compl. 96016000
8 Isiflex-flessibile 1,6 m 28246000
9 docetta 96907000
10 maniglia Metris S 31093000
11 ghiera di fissaggio 97209000
12 maniglia Metris E 31094000
13 cappuccio 96656000
14 set di fissaggio compl. 97774000
15 maniglia Talis E² 31692000
16 maniglia Talis S² 32096000
17 catena per tappo 97109000
18 supporto doccia 28331000

11
¡ATENCION! El grifo tiene que ser instalado,
probado y testado, según las normas en vigor.
Este grifo no es apto en combinación con un
calentador continuo.
Montaje
1. Purgar las tuberías de afluencia.
2. Colocar la grifería en el lavabo junto con el
elemento intermedio de goma.
3. Ponar el anillo de deslizamiento y la arandela
metallica sobre la pieza roscada y apretar la
tuerca.
4. Empalmar las cañas de unión con las válvulas
angulares.
Frío hacia la derecha, caliente hacia la
izquierda.
5. Conectar la teleducha con el flexo Isiflex a la
grifería.
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Manejo
El mezclador se abre levantando la manecilla
hacia arriba.
Giro hacia la izquierda = agua caliente,
giro hacia la derecha = agua fría.
La teleducha se activa al pulsar el botón, el caño de
la grifería se cierra. Al dejar de apretar el botón,
la teleducha se cierra y el caño de la grifería se
activa.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,25 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bares = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada
del agua caliente: 65° C
Caudal mezclador máximo: 6,5 l/min 0,3 MPa
Caudal teleducha máximo: 8,5 l/min 0,3 MPa
Mezclador monomando con limitación del caudal
de agua caliente; ajuste ver pagina 20.
Español
Repuestos (ver página 4 - 5)
1 Mando Talis S 32092000
1.1 Tapón 96338000
2 Florón 96656000
3 Tuerca 96690000
4 Cartucho completo. 92730000
5 Tornillo 96059000
6 Aireador completo 13913000
7 Set de fijación completo 96016000
8 Flexo Isiflex 1,6 m 28246000
9 Teleducha 96907000
10 Mando Metris S 31093000
11 Tuerca 97209000
12 Mando Metris E 31094000
13 Florón 96656000
14 Set de fijación completo 97774000
15 Mando Talis E² 31692000
16 Mando Talis S² 32096000
17 Cadena para tapón 97109000
18 Soporte para teleducha 28331000

12
Attentie! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Het artikel kan niet in combinatie met een
doorstroomtoestel toegepast worden.
Montage
1. Toevoerleidingen vakkundig doorspoelen.
2. Kraan met afdichtingsring in de wastafel mon-
teren en schroeven aandraaien.
3. Aansluitpijpjes aan hoekstopkranen aansluiten.
Links = warm water, rechts = koud water.
4. Handdouche middels Isiflex-doucheslang aan
mengkraan monteren.
Grote drukverschillen tussen de kouden warm
wateraansluitingen dienen vermeden te worden.
Bediening
Door het bedienen van de beugelgreep wordt de
mengkraan geopend.
Naar links bewegen = warm water,
naar rechts = koud water.
Door te drukken op de knop van de handdouche
wordt deze ingeschakeld, de uitloop van de
mengkraan sluit zich. Na loslaten van de knop
sluit de handdouche af en wordt de uitloop weer
geopend.
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,25 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Doorstroomcapaciteit mengkraan: 6,5 l/min 0,3 MPa
Doorstroomcapaciteit handdouche: 8,5 l/min 0,3 MPa
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 20.
Nederlands
Service onderdelen (zie pag. 4 - 5)
1 greep Talis S 32092000
1.1 greepstopje 96338000
2 afdekkap 96656000
3 moer 96690000
4 kardoes kompl. 92730000
5 borgschroef 96059000
6 perlator kompl. 13913000
7 schachtbevestigingsset kompl. 96016000
8 Isiflex-doucheslang 1,6 m 28246000
9 handdouche 96907000
10 greep Metris S 31093000
11 moer 97209000
12 greep Metris E 31094000
13 afdekkap 96656000
14 schachtbevestigingsset kompl. 97774000
15 greep Talis E² 31692000
16 greep Talis S² 32096000
17 ketti voor stop 97109000
18 douchehouder 28331000

13
Advarsel! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
Armaturet kan ikke anvendes i forbindelse med
gennemløbsvandvarmer.
Montering
1. Spyl tilførselsledningene grundig.
2. Montér armaturet i håndvasken med mellem-
lagsskive.
3. Skyd skive og mellemlagsskive over gevindstus-
sen og trekk til skruerne.
4. Kobbel tilførselsrørene til stopventilerne.
Koldt højre, varmt venstre.
5. Montér håndbruser med Isiflex bruserslange
på armaturet.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Brugsanvisning
Ved at hæve bøjlegrebet åbnes for vandet.
Drejing til venstre = varmt vand,
drejing til højre = koldt vand.
Ved at trykke på håndbrusertasten og holde den
inde aktiveres håndbruseren, og karpåfyldningen
på armaturet spærres. Når håndbrusertasten igen
slippes lukkes håndbruseren, og karpåfyldningen
er atter åben.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,25 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Gennemstrømnigskap armaturer:
6,5 l/min 0,3 MPa
Gennemstrømnigskap håndbruser: 8,5 l/min 0,3 MPa
Etgrebsarmaturer med varmtvandsbegrænsning,
justering se side 20.
Dansk
Reservedele (se s. 4 - 5)
1 Greb Talis S 32092000
1.1 Dækknap til greb 96338000
2 Dækskive 96656000
3 Møtrik 96690000
4 Indmad 92730000
5 Skrue 96059000
6 Perlator kpl. 13913000
7 Festedel kpl. 96016000
8 Bruserslange Isiflex 1,6 m 28246000
9 Håndbruser 96907000
10 Greb Metris S 31093000
11 Møtrik 97209000
12 Greb Metris E 31094000
13 Dækskive 96656000
14 Festedel kpl. 97774000
15 Greb Talis E² 31692000
16 Greb Talis S² 32096000
17 Kæde til afløbsprop 97109000
18 Håndbruserholder 28331000

14
Atenção! A misturadora deve ser instalada,
purgada e testada de acordo com as normas em
vigor.
A misturadora não pode ser utilizada com
esquentadores instantâneos ou caldeira.
Montagem
1. Purgue a canalização.
2. Colocar a misturadora com o vedante no lava-
tório.
3. Enfiar os vedantes e a porca de aperto e aper-
tar as porcas.
4. Ligar os tubos de alimentação da misturadora
às torneiras de esquadria.
Fria à direita - quente à esquerda.
5. Ligue o tubo flexível Isiflex à misturadora e ao
chuveiro de mão.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Funcionamento
A misturadora é aberta levantando o manípulo de
alavanca.
Rodando para a esquerda = água quente,
Rodando para a direita = água fria.
O chuveiro de mão é activado ao pressionar o
botão, a bica da misturadora fecha. Quando o
botão é libertado, o chuveiro fecha e a bica da
misturadora é aberta.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,25 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
Caudal misturadora:
6,5 l/min 0,3 MPa
Caudal Chuveiro de mão: 8,5 l/min 0,3 MPa
Misturadoramomocomandoequipadacomlimitador
de temperatura (vide pàg.20).
Português
Peças de substituição (ver página 4 - 5)
1 Manípulo Talis S 32092000
1.1 Tampa de parafuso 96338000
2 Espelho 96656000
3 Porca 96690000
4 Unidade de mistura compl. 92730000
5 Parafuso 96059000
6 Emulsor compl. 13913000
7 Porca de fixaçao compl. 96016000
8 Tubo flexível Isiflex 1,6 m 28246000
9 Chuveiro de mão 96907000
10 Manípulo Metris S 31093000
11 Porca 97209000
12 Manípulo Metris E 31094000
13 Espelho 96656000
14 Porca de fixaçao compl. 97774000
15 Manípulo Talis E² 31692000
16 Manípulo Talis S² 32096000
17 Corrente para tampão 97109000
18 Suporte de chuveiro 28331000

15
Uwaga! Armatura musi być zamontowana,
przepćukana i wypróbowana wedćug
obowićzujćcych norm.
Armatura nie może być stosowana w połączeniu z
przepływowymi podgrzewaczami wody.
Montaż
1. Przepłukać instalację
2. Wstawić armaturę z podkładką na zlewozmy-
wak.
3. Nałożyć płytke mocującą z podkładką na
rurki przyłaczeniowe i trzpień gwintowany i
dokrecić nakrętką.
4. Rurki przyłączeniowe podłaczyć do zaworków
kątowych, zimna z prawej – ciepła z lewej.
5. Główkę prysznicową z wężem prysznicowym
podłączyć do mieszacza.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Obsługa
Przez skierowanie uchwytu mieszacza do góry
następuje jego uruchomienie.
Obrót uchwytu w lewo = woda gorąca.
Obrót uchwytu w prawo = woda zimna.
Przyciśnięcie przycisku główki prysznicowej
powoduje jej uruchomienie, woda w mieszaczu
zostaje zamknięta. Po zwolnieniu przycisku
następuje ponowne uruchomienie wypływu wody
z wylewki.
Dane techniczne
Ciśnienie max.: 1 MPa
Ciśnienie zalecane:
0,25 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Maksymalna temperatura wody gorącej: 80° C
Zalecana temperatura wody gorącej: 65° C
Przepływ mieszacz 0,3 MPa: 6,5 l/min
Przepływ główka prysznicowa 0,3 MPa: 8,5 l/min
Mieszacz jednouchwytowy z ograniczeniem wody
gorącej, justowanie - patrz str. 20.
Polski
Części serwisowe (patrz strona 4 - 5)
1 Uchwyt Talis S 32092000
1.1 Korek maskujący 96338000
2 Osłona 96656000
3 Nakrętka 96690000
4 Wkład kpl. 92730000
5 Śruba bezpieczeństwa 96059000
6 Napowietrzacz (perlator) 13913000
7 Mocoanie 96016000
8 Wąż prysznicowy Isiflex 1,6 m 28246000
9 Glówka prysznicowa 96907000
10 Uchwyt Metris S 31093000
11 Nakrętka 97209000
12 Uchwyt Metris E 31094000
13 Osłona 96656000
14 Mocoanie 97774000
15 Uchwyt Talis E² 31692000
16 Uchwyt Talis S² 32096000
17
Łańcuszek do korka odpływowego 97109000
18 Uchwyt główki prysznicowej 28331000

16
OBS! Armaturen måste installeras, genomspolas
och testas enligt gällande föreskrifter.
Blandaren kan ej användas tillsammans med
varmvattenberedare.
Montering
1. Skölj tiljförselledningarna noga.
2. Montera armaturen i tvättstället med mellan-
lagsskiva.
3. Montera skivan och metallskivall över gänger-
na och dra åt skruvarna.
4. Anslut tillförselledningarna till, kallt höger,
varmt vänster.
5. Montera handduschen med Isiflex-slangcn på
armaturen.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Bruksanvisning
Genom att lyfta på greppet öppnas blandaren.
Sväng till höger = varmt vatten
Sväng till vänster = kallt vatten
Genom att trycka på handdusch-knappen aktiveras
handduschen och pippäfyllningen spärras. Vid
ytterligare ett tryck på handdusch-knappen låses
handduschen och pippåfyllningen spärras.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,25 - 0,5 MPa
Testtryck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80° C
Rek. varmvattentemperatur: 65° C
Genomströmningskapacitet
ettgreppsblandare:
6,5 l/min 0,3 MPa
Genomströmningskapacitet
handdusch: 8,5 l/min 0,3 MPa
Ettgreppsarmaturer med varmvattenbegränsning,
inställning se sida 20.
Svenska
Reservdelar (se sida 4 - 5)
1 Grepp Talis S 32092000
1.1 Täckknapp till grepp 96338000
2 Täckskiva 96656000
3 Mutter 96690000
4 Kartusch 92730000
5 Säkringsskruv 96059000
6 Perlator komplett 13913000
7 Fästdel 96016000
8 Isiflex-slangcn 1,6 m 28246000
9 Handdusch 96907000
10 Grepp Metris S 31093000
11 Mutter 97209000
12 Grepp Metris E 31094000
13 Täckskiva 96656000
14 Fästdel 97774000
15 Grepp Talis E² 31692000
16 Grepp Talis S² 32096000
17 Kedja för bottenpropp 97109000
18 Handduschhållare 28331000

17
HUOM! Hana on asennettava, huuhdeltava
ja testattava voimassa olevien määräysten
mukaisesti.
Käyttö termisesti ja hydraulisesti ohjattujen läpivir-
tauskuumentimien kanssa sekä paineettomien säil-
iöiden kanssa ei ole mahdollista.
Asennus
1. Huuhdo putkisto huolellisesti ennen hanan
asennusta.
2. Asenna hana tiivisteineen pesualtaan asennus-
reikään.
3. Aseta kiristyslevy sekä mutteri paikoilleen ja
kiristä mutteri joko ruuvitaltalla tai hylsyavai-
mella.
4. Suorita putkien taivutus ja mahdollinen kat-
kaisu. Kytke kylmävesi oikealle ja lämminvesi
vasemmalle.
5. Liitä lsiflex-letku käsisuihkuun ja hanaan.
Kiinnitä käsisuihkun seinäpidike.
Suuret paine-erot kylmä- ja lämminvesiliitännöissä
on tasattava.
Käyttö
Hana aukeaa nostamalla käyttövipua = vesi
virtaa.
Käännä vipua oikealle = kylmä vesi,
käännä vipua vasemmalle = lämmin vesi.
Käsisuihkusta saadaan vettä painamalla käsisuihkun
painiketta, samalla vedentulo hanasta lakkaa. Kun
painike vapautetaan, vedentulo käsisuihkusta loppuu
ja vesi virtaa jälleen altaaseen. Hana sulkeutuu
painamalla käyttövipu alas.
Tekniset tiedot
Käyttöpaine (staattinen): max. 1 MPa
Suositeltava käyttöpaine
(virtauspaine): 0,25 - 0,5 MPa
Tiiveyskoepaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: max. 80° C
Suositeltava kuuman veden
lämpötila: 65° C
Hanan läpivirtausteho: 6,5 I/min 0,3 MPa
Käsisuihkun läpivirtausteho: 8,5 I/min 0,3 MPa
Hansgrohen-vipuhanojen kuuman veden lämpötilaa
voidaan rajoittaa. Ohje s. 20.
Suomi
Varaosat (Ohje s. 4 - 5)
1 Käyttövipu Talis S 32092000
1.1 Merkkinasta 96338000
2 Suojakuppi 96656000
3 Mutteri 96690000
4 Säätöosa 92730000
5 Lukitusruuvi 96059000
6 Poresuutin 13913000
7 Kiristyslevy ja mutteri 96016000
8 lsiex suihkuletku 1,6 m 28246000
9 Käsisuihku 96907000
10 Käyttövipu Metris S 31093000
11 Mutteri 97209000
12 Käyttövipu Metris E 31094000
13 Suojakuppi 96656000
14 Kiristyslevy ja mutteri 97774000
15 Käyttövipu Talis E² 31692000
16 Käyttövipu Talis S² 32096000
17 Ketju pohjaventtiilin tulpalle 97109000
18 Käsisuihkun pidin 28331000

18
注意！必须按照现行的规定安装，冲洗和
测试产品。
此龙头不适合与直流式热水器配套使用。
安装
1. 将进水管道冲洗干净。
2. 把龙头和密封垫圈装在盥洗台上。
3. 将垫圈和固定片套到连接管和螺销上，
并用螺母固定。
4. 将连接软管连接到角阀上-左热右冷。
5. 用Isiflex花洒软管将手持花洒与龙头连
接起来。
冷热水管间过大的压力差必须予以平衡。
操作
提起把手，龙头开启。
向左偏转：热水
向右偏转：冷水
按下手持花洒按钮，手持花洒打开，同时
龙头出水被关闭；放开手持花洒按钮，手
持花洒关闭，龙头出水被打开。
技术参数
工作压力： 最大1 MPa
推荐工作压力： 0,25 - 0,5 MPa
测试压力： 1,6 MPa
(1 MPa = 10 巴= 147 PSI)
热水温度： 最高80°C
推荐热水温度： 65°C
龙头流量： 6.5升/分钟0,3 MPa
手持花洒流量： 8.5升/分钟0,3 MPa
单手柄混合龙头上热水限制装置的调整方
法，请参见第20页。
备用零件 (参见第4 - 5页)
1手柄 Talis S 32092000
1.1 手柄塞 96338000
2装饰罩 96656000
3螺母 96690000
4阀芯 92730000
5安全阀 96059000
6水波器 13913000
7固定件 96016000
8Isiflex花洒软管1,6米28246000
9手持花洒 96907000
10 手柄 Metris S 31093000
11 螺母 97209000
12 手柄 Metris E 31094000
13 装饰罩 96656000
14 固定件 97774000
15 手柄 Talis E² 31692000
16 手柄 Talis S² 32096000
17 落水链 97109000
18 花洒座 28331000

19
ВН И МАН И Е! См е ситель дол ж ен быт ь
смонтирован по действующим нормам и
в соответствии с настоящей инструкцией,
проверен на геметичность и безупречность
работы.
Применение арматуры при наличии проточного
нагревателя не допускается.
Монтаж
тщательно промыть водопроводные трубы,
спустив некоторое количество воды;
вставить смеситель с прокладкой в
раковину;
надеть прокладку и крепежный диск снизу
на соединительные шланги, завернуть
гайки рукой и затянуть винты отерткой;
Подключите подводки к угловым вентилям,
холодная справа – горячая слева.
Присоединить ручной душ с шлангом
„Isiflex“ к смесителю.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами
выровнять авление холодной и горячей воды
при помощи вентмлей регулирующих подачу
воды в квартиру.
Эксплуатация
cмеситель открывается поднятием рычага.
Поворот рычага налево открывает горячую
воду;
поворот рычага направо открывает холодную
воду.
При пользовании перемещайте рычаг плавно
без ударов в крайних положениях.
Нажатием на клавишу включается „ручной душ“ и
отключается смеситель на раковине. Отпускание
клавиши включает вновь смеситель.
1.
2.
3.
4.
5.
Русский
Технические данные
рабочее давление: не более. 1 МПа
Рекомендуемое рабочее
давление: 0,25 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80° C
Рекомендуемая темп. гор.
воды: 65° C
Пропускная способность
смесителя: 6,5 л/мин 0,3 МПа
Пропускная способность
ручного душа: 8,5 л/мин 0,3 МПа
Однорычажный смеситель имеет ограничитель
расхода горячей воды (см. Стр. 20:
юстировка).
Κомплеκт (см. стр. 4 - 5)
1 Рукоятка Talis S 32092000
1.1 Пробка декоративная 96338000
2 Cферический колпачок 96656000
3 Гайка 96690000
4 Картридж 92730000
5 Установочный винт 96059000
6 Аэратор 13913000
7 Крепеж 96016000
8 Isiflex-Шланг душа 1,6
м 28246000
9 Ручной душ 96907000
10 Рукоятка Metris S 31093000
11 Гайка 97209000
12 Рукоятка Metris E 31094000
13 Cферический колпачок 96656000
14 Крепеж 97774000
15 Рукоятка Talis E² 31692000
16 Рукоятка Talis S² 32096000
17 Цепочка для сливной пробки 97109000
18 Держатель ручного душа 28331000

20
Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließdruck 0,3 MPa.
Limiteur d'eau chaude: Température d'eau chaude 60°C, Température d'eau froide 10°C, Pression dynamique 0,3 MPa.
Hot water limiter: hot water temperature 60°C, cold water temperature 10°C, flow rate 0,3 MPa.
Limitatore di acqua calda: temperatura dell’acqua calda 60°C, temperatura dell’acqua fredda 10°C, pressione 0,3 MPa.
Limitación del agua caliente: temperature del agua caliente 60°C, temperatura del agua fria 10°C, presión dinámica 0,3 MPa.
Warmwaterbegrenzing: Warmwatertemperatuur 60°C, Koudwatertemperatuur 10°C, stroomdruk 0,3 MPa.
Varmtvandsbegrænsning: Varmtvandstemperatur 60° C, koldtvandstemperatur 10° C, vandtryk 0,3 MPa.
Limitador de água quente: Temperatura da água quente 60°C, Temperatura da água fria 10°C, Pressão 0,3 MPa.
Ograniczenie ciepłej wody: temperatura ciepłej wody 60°C, temperatura zimnej wody 10°C, ciśnienie 0,3 MPa
Varmvattenbegränsning: Vamvattentemperatur 60°C, Kallvattentemperatur 10°C, Vattentryck 0,3 MPa
Kuumanveden rajoitin: kuuman veden lämpötila 60°C, kylmän veden 10°C, paine 0,3 MPa
热水限制：热水温度60°C 冷水温度10°C 流动压力0,3 MPa
Ограничение расхода горячей воды: температура горячей воды 60°С, температура холодной воды 10°С, давление 0,3 МПа.
21 3
4 5
6 7
