Hans Grohe PuraVida 15445 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 4
EN Instructions for use / assembly instructions 6
IT Istruzioni per l’uso / Istruzioni per Installazione 8
ES Modo de empleo / Instrucciones de montaje 10
NL Gebruiksaanwijzing / Handleiding 12
DK Brugsanvisning / Monteringsvejledning 14
PT Instruções para uso / Manual de Instalación 16
PL Instrukcja obsługi / Instrukcja montażu 18
CS Návod k použití / Montážní návod 20
SK Návod na použitie / Montážny návod 22
ZH 用户手册/组装说明 24
RU Руководство пользователя / Инструкция по
монтажу 26
HU Használati útmutató / Szerelési útmutató 28
FI Käyttöohje / Asennusohje 30
SV Bruksanvisning / Monteringsanvisning 32
LT Vartotojo instrukcija / Montavimo instrukcijos 34
HR Upute za uporabu / Uputstva za instalaciju 36
TR Kullanım kılavuzu / Montaj kılavuzu 38
RO Manual de utilizare / Instrucţiuni de montare 40
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 42
SL Navodilo za uporabo / Navodila za montažo 44
ET Kasutusjuhend / Paigaldusjuhend 46
LV Lietošanas pamācība / Montāžas instrukcija 48
SR Uputstvo za upotrebu / Uputstvo za montažu 50
NO Bruksanvisning / Montasjeveiledning 52
BG Инструкция за употреба / Ръководство за
монтаж 54
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 56
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 59

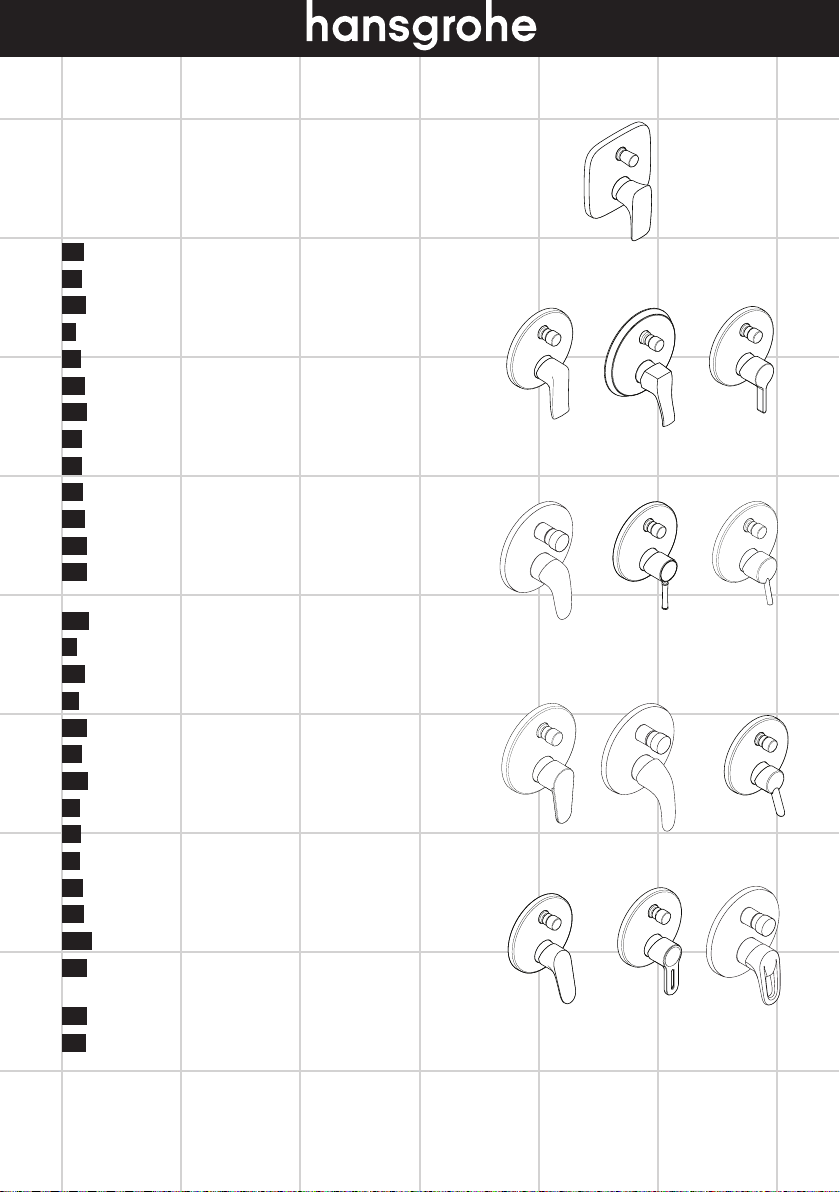

Focus S
31743000
Focus E²
31945000
31946000
Talis Classic
14145XXX
14146XXX
Talis E²
31645000
31646000
Talis S /
Talis S²
32475000
32477000
Metris Classic
31485XXX
31486XXX
Metris S
31465000
31466000
Metropol S
14465XXX
14466XXX
PuraVida
15445XXX
15447XXX
Metris
31493000
31487000
Metropol E
14475XXX
14477XXX
Focus E
31744000
Metris E
31475000
31476000

Prüfzeichen (siehe Seite 72)
Serviceteile (siehe Seite 68)
Reinigung
siehe beiliegende Broschüre.
Wartung (siehe Seite 64)
14146XXX / 14466XXX / 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000
/ 31946000 / 32477000: Die
Sicherheitseinrichtungen müssen gemäß DIN
EN 1717 regelmäßig in Übereinstimmung
mit nationalen oder regionalen
Bestimmungen (DIN 1988 einmal jährlich)
auf ihre Funktion geprüft werden.
Bedienung (siehe Seite 67)
Durchflussdiagramm (siehe Seite
63)
 Abgang Brause
 Abgang Wanne
Maße (siehe Seite 62)
Justierung
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 66. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
Kein essigsäurehaltiges Silikon verwenden!

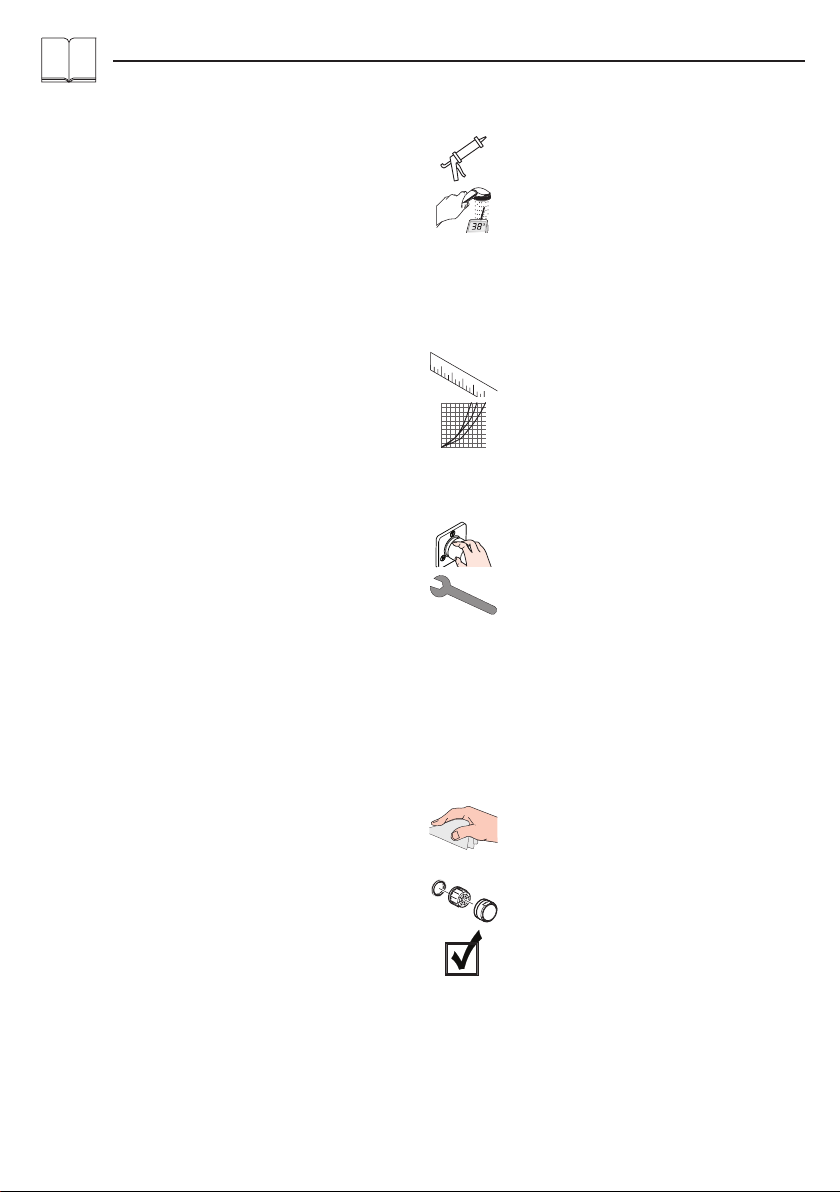

Symbolerklärung
6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
14146XXX / 14466XXX / 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000
/ 31646000 / 31946000 / 32477000: Eigensicher
gegen Rückfließen
Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens 0,15
MPa beträgt.
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2

Montage siehe Seite 60
Störung Ursache Abhilfe
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt, Ablagerungen - Kartusche austauschen
Umsteller funktioniert nicht - Ablagerungen - Umsteller reinigen / O-Ringe
fetten
- Zu geringer Wasserdruck - Wasserdruck erhöhen
- Umsteller defekt - Umsteller austauschen
Zu niedrige
Warmwassertemperatur, kein
Kaltwasser. Durchlauferhitzer
springt an, wenn Kaltwasser
angewählt wird.
- Warmwasserbegrenzung falsch
eingestellt
- Warmwasserbegrenzung
einstellen
- Kreuzfluss - Kartusche austauschen
Deutsch
3

Classification acoustique et
débit (voir page 72)
Pièces détachées (voir pages 68)
Nettoyage
voir la brochure ci-jointe.
Entretien (voir page 64)
14146XXX / 14466XXX / 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: Les clapets anti-
retour doivent être examinés régulièrement
conformément à la norme EN 1717 ou
conformément aux dispositions natio-nales
ou régionales quant à leur fonction (au
moins une fois par an).
Instructions de service (voir page
67)
Diagramme du débit (voir page
63)
 Sortie douche
 Sortie baignoire
Dimensions (voir page 62)
Etalonnage
Mitigeur avec limitation de la température:
consulter la page 66 pour le réglage.
Une limitation de la température n’est pas
nécessaire quand le mitigeur est alimenté
par un chauffe-eau instantané.
Ne pas utiliser de silicone contenant de
l’acide acétique!
Description du symbole
6Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
6Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Avant son montage, s’assurer que le produit n’a subi
aucun dommage pendant le transport
Après le montage, tout dommage de transport ou de
surface ne pourra pas être reconnu
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
14146XXX / 14466XXX / 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000: Avec dispositif
anti-retour
Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydraulique
ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
Le produit est exclusivement conçu pour de l’eau
potable!
Français
4

Montage voir page 60
Dysfonctionnement Origine Solution
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse, entartrée - Changer la cartouche
L'inverseur ne fonctionne pas - Dépôts - Nettoyer l'inverseur / graisser
les joints toriques
- Pression d'alimentation insuffisante - Augmenter la pression
d'alimentation
- Inverseur défectueux - Changez l´inverseur
Température d'eau chaude trop
basse, pas d´eau froide Le chauffe
eau instantanése met en route
quand on puise de l'eau froide.
- Limiteur de température mal positionné - Positionner le limiteur de
température
- Flux inversé - Changer la cartouche
Français
5

Test certificate (see page 72)
Spare parts (see page 68)
Cleaning
see enclosed brochure.
Maintenance (see page 64)
14146XXX / 14466XXX / 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: The safety device
must be checked regularly according to DIN
EN 1717 in accordance with national or
regional regulations (at least once a year).
Operation (see page 67)
Flow diagram (see page 63)
 Shower outlet
 Tub outlet
Dimensions (see page 62)
Adjustment
To adjust the hot water limiter on single lever
mixers, please see page 66. No adjustment
is necessary when using a continuous flow
water heater.
Do not use silicone containing acetic acid!
Symbol description
6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6The hot and cold supplies must be of equal
pressures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• Prior to installation, inspect the product for transport
damages.
After it has been installed, no transport or surface
damage will be honoured.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
14146XXX / 14466XXX / 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000: anti-pollution
function
Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous flow
heaters if the flow pressure is at least 0,15 MPa.
The product is exclusively designed for drinking water!
English
6

Assembly see page 60
Fault Cause Remedy
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective, sedimentation - Exchange cartridge
Diverter not operating - Residue - Clean converter / grease
O-rings
- Water pressure to low - Increase water pressure
- Diverter defective - Exchange diverter
Hot water temperature too low, no
cold water. Instantaneous water
heater starts up when cold water is
selected.
- Hot water limiter incorrectly set - Set hot water limiter
- Crossflow - Exchange cartridge
English
7

Segno di verifica (vedi pagg. 72)
Parti di ricambio (vedi pagg. 68)
Pulitura
vedi il prospetto accluso.
Manutenzione (vedi pagg. 64)
14146XXX / 14466XXX / 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: La valvola di non
ritorno deve essere controllata regolarmente
come da DIN EN 1717, secondo le
normative nazionali e regionali (almeno una
volta all’anno).
Procedura (vedi pagg. 67)
Diagramma flusso (vedi pagg.
63)
 uscita doccia
 uscita vasca
Ingombri (vedi pagg. 62)
Taratura
Regolazione del limitatore di erogazione di
acqua calde dei miscelatori monocomando,
vedere pagina 66. In combinazione
con le caldaie istantanee, il limitatore
di erogazione di acqua calda non è
necessario.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
6Il sistema doccia deve essere utilizzato
esclusivamente per l’giene del corpo.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto.
Una volta eseguito il montaggio, non verranno
riconosciuti eventuali danni di trasporto o delle
superfici.
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
14146XXX / 14466XXX / 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000
/ 31646000 / 31946000 / 32477000: Sicurezza
antiriflusso
I miscelatori Hansgrohe possono venire usati con caldaie
a “bassa pressione” se la pressione di flusso è almeno di
0,15 MPa.
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
8

Montaggio vedi pagg. 60
Problema Possibile causa Rimedio
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - cartuccia difettosa - Sostituire la cartuccia
Deviatore non funziona - depositi calcarei - pulire il regolatore / ingrassare
le guarnizioni O-ring
- pressione d'acqua troppo bassa - alzare la pressione d’acqua
- deviatore difettoso - sostituire deviatore
Temperatura dell'acqua calda
troppo bassa, niente acqua
fredda, caldaia istantanea si
accende quando si seleziona
acqua fredda
- Limitazione dell'acqua calda regolata
male
- Regolare la limitazione
dell'acqua calda
- Flusso incrociato - Sostituire la cartuccia
Italiano
9

Marca de verificación (ver
página 72)
Repuestos (ver página 68)
Limpiar
ver el folleto adjunto.
Mantenimiento (ver página 64)
14146XXX / 14466XXX / 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000
/ 31946000 / 32477000: Las válvulas
anti-retorno tienen que ser controladas
regularmente según la norma DIN EN
1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año,
por lo menos).
Manejo (ver página 67)
Diagrama de circulación (ver
página 63)
 Salida surtidor de ducha
 Salida bañera
Dimensiones (ver página 62)
Ajuste
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 66. En combianción con
calentadores instantáneos no es necesario
limitar el caudal de agua caliente.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Antes del montaje se debe examinarse el producto
contra daños de transporte.
Después de la instalación so se reconoce ningún
daño de transporte o de superficie.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
14146XXX / 14466XXX / 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000: Seguro contra
el retorno
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre que
la presión en servicio ascienda a un mínimo de 0,15
MPa.
El producto ha sido concebido exclusivamente para
agua potable.
Español
10

Montaje ver página 60
Problema Causa Solución
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho calcificado / dañado - cambiar el cartucho
Iversor no funciona - Depósitos - Limpiar conmutador de tomas /
engrasar anillos tóricos
- falta presión - aumentar presión
- inversor defecto - cambiar inversor
Temperatura del agua demasiado
baja no hay agua fría calentador
se dispara al abrir agua fría
- tope de agua caliente mal - ajustar tope
- Flujo cruzado - cambiar el cartucho
Español
11

Keurmerk (zie blz. 72)
Service onderdelen (zie blz. 68)
Reinigen
zie bijgevoegde brochure.
Onderhoud (zie blz. 64)
14146XXX / 14466XXX / 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: Keerkleppen
moeten volgens DIN EN 1717 regelmatig
en volgens plaatselijk geldende eisen op
het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar)
Bediening (zie blz. 67)
Doorstroomdiagram (zie blz. 63)
 Uitlaat douche
 Uitlaat bad
Maten (zie blz. 62)
Instellen
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie
blz. 66. In kombinatie met geisers is een
warmwaterbegrenzing niet noodzakelijk.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Vóór de montage moet het product gecontroleerd
worden op transportschade.
Na de inbouw wordt geen transport- of
oppervlakteschade meer aanvaard.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
14146XXX / 14466XXX / 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000: Beveiligd tegen
terugstromen
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
12

Montage zie blz. 60
Storing Oorzaak Oplossing
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect of vervuild - Kardoes uitwisselen
Omstelling functioneert niet - Afzettingen - Omsteller reinigen / O-ringen
invetten
- Waterdruk te laag - Waterdruk verhogen
- Omstelling defect - Omstelling uitwiss
Warmwater temperatuur
te laag, geen koud water.
Doorstroomtoestel springt aan
wanneer koud water gekozen is.
- Heetwaterbegrenzer verkeerd ingesteld - Heetwaterbegrenzer instellen
- Kruisstroom - Kardoes uitwisselen
Nederlands
13

Godkendelse (se s. 72)
Reservedele (se s. 68)
Rengøring
se venligst den vedlagte brochure.
Service (se s. 64)
14146XXX / 14466XXX / 14477XXX /
15447XXX / 31466000 / 31476000 /
31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000:
Ifølge DIN EN 1717 skal gennmestrøm-
ningsbegrænsere i overenstemmelse med
nationale regler afprøves regelmæssigt
(mindst en gang om året).
Brugsanvisning (se s. 67)
Gennemstrømningsdiagram (se
s. 63)
 Afløb bruser
 Afløb kar
Målene (se s. 62)
Forindstilling
Etgrebsarmaturer med
varmtvandsbegrænsning, justering
se side 66. I forbindelse med
gennemstrømningsvandvarmer er en
varmtvandsbegrænsning ikke nødvendig.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Før monteringen skal produktet kontrolleres for
transportskader.
Efter monteringen godkendes transportskader eller
skader på overfladen ikke længere.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
14146XXX / 14466XXX / 14477XXX / 15447XXX /
31466000 / 31476000 / 31476000 / 31486XXX /
31487000 / 31646000 / 31946000 / 32477000:
Med indbygget kontraventil
Hansgrohe armaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk på 0,15
MPa.
Produktet er udelukkende beregnet til drikkevand!
Dansk
14

Montering se s. 60
Fejl Årsag Hjælp
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt eller tilkalket kartusche - Udskift kartusche
Omstiller virker ikke - Aflejringer - Rens omskifteren / smør
O-ringe
- For lavt vandtryk - Forøg vandtrykket
- Defekt omstiller - Udskift omstilleren
For lav varmtvandstemperatur.
Ingen koldt vand. Vandvarmeren
starter, når der åbnes for det kolde
vand.
- Varmtvandsbegræns-ningen er forkert
indstillet
- Indstil varmtvandsbe-
grænsningen
- Kryds-flow - Udskift kartusche
Dansk
15

Marca de controlo (ver página
72)
Peças de substituição (ver página
68)
Limpeza
consultar a seguinte brochura.
Manutenção (ver página 64)
14146XXX / 14466XXX / 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: As válvulas anti-
retorno devem ser verificadas regularmente
de acordo com a DIN EN 1717 segundo os
regulamentos nacionais ou regionais (pelo
menos uma vez por ano).
Funcionamento (ver página 67)
Fluxograma (ver página 63)
 Saída do chuveiro
 Saída da banheira
Medidas (ver página 62)
Afinação
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 66). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
se aplica.
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
6Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte.
Após a montagem não são aceites quaisquer danos
de transporte ou de superfície.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
14146XXX / 14466XXX / 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000
/ 31646000 / 31946000 / 32477000: Função anti-
retorno e anti-vácuo
As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico) desde
que a pressão de utilização seja, no minimo, de 0,15
MPa.
Este produto foi única e exclusivamente concebido para
água potável!
Português
16

Montagem ver página 60
Falha Causa Solução
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Manga da esfera defeituosa - Substituir o cartucho
Inversor não funciona - Depósitos - Limpar inversor / lubrificar
vedantes em O
- Pressão da água muito baixa - Aumentar a pressão da água
- Inversor defeituoso - Substituir o inversor
Temperatura da água quente
muito baixa, sem água fria. O
esquentador dispara quando a
água fria está seleccionada.
- O limitador de temperatura está
incorrectamente colocado
- Regular o limitador de
temperatura
- Fluxo cruzado - Substituir o cartucho
Português
17

Znak jakości (patrz strona 72)
Części serwisowe (patrz strona
68)
Czyszczenie
patrz dołączona broszura.
Konserwacja (patrz strona 64)
14146XXX / 14466XXX / 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: Zawory zwrotne
muszą być, według normy DIN EN 1717
na regionalnych warunkach, kontrolowane
(przynajmniej raz w roku).
Obsługa (patrz strona 67)
Schemat przepływu (patrz strona
63)
 Odpływ prysznica
 Odpływ wanny
Wymiary (patrz strona 62)
Ustawianie
Mieszacz jednouchwytowy z
ogranicznikiem temperatury wody,
ustawianie, patrz str. 66. W połączeniu
z przepływowym podgrzewaczem wody
ogranicznik temperatury wody nie jest
konieczny.
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
6Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych
ani szkód na powierzchni.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
14146XXX / 14466XXX / 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000
/ 31646000 / 31946000 / 32477000: Samoistnie
zabezpieczony przed przepływem zwrotnym
Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
Produkt stworzono wyłącznie do wody pitnej!
Polski
18

Montaż patrz strona 60
Usterka Przyczyna Pomoc
Uchwyt armatury pracuje z
wysiłkiem
- Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład, osady - Wymiana wkładu
Przełącznik nie funkcjonuje - Osady - Wyczyścić przełącznik /
nasmarować o-ringi
- Zbyt niskie ciśnienie wody - Podnieść ciśnienie wody
- Uszkodzony przełącznik - Wymienić przełącznik
Za niska temperatura ciepłej wody,
brak zimnej wody. Przepływowy
podgrzewacz wody uruchamia
się, gdy wybiera się zimną wodę.
- Niewłaściwe ustawienie ogranicznik
ciepłej wody
- Ustawić ogranicznik ciepłej
wody
- Przepływ krzyżowy - Wymiana wkładu
Polski
19

Zkušební značka (viz strana 72)
Servisní díly (viz strana 68)
Čištění
viz přiložená brožura.
Údržba (viz strana 64)
14146XXX / 14466XXX / 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: Bezpečnostní
zařízení musí být podle DIN EN 1717
pravidelně v souladu s národními nebo
místními předpisy (DIN 1988) jednou ročně
přezkoušena.
Ovládání (viz strana 67)
Diagram průtoku (viz strana 63)
 Odtok sprchy
 Odtok vany
Rozmìry (viz strana 62)
Nastavení
Páková baterie s omezením horké vody,
seřízení viz. str. 66. Ve spojení s průtokovými
ohřívači není uzávěr teplé vody nutný.
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
6Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
6Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen.
Po zabudování nebudou uznány žádné škody
způsobené transportem nebo poškození povrchu.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
14146XXX / 14466XXX / 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000: Vlastní jištění
proti zpětnému nasátí.
Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
20
