Hans Grohe Metris Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  / 30
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Magyar 15
Suomi 16
Svenska 17
Lietuviškai 18
Hrvatski 19
Türkçe 20
Română 21
Ελληνικά 22
Slovenski 23
Estonia 24
Latvian 25
Srpski 26
Norsk 27
БЪЛГАРСКИ 28
Shqip 29
30 

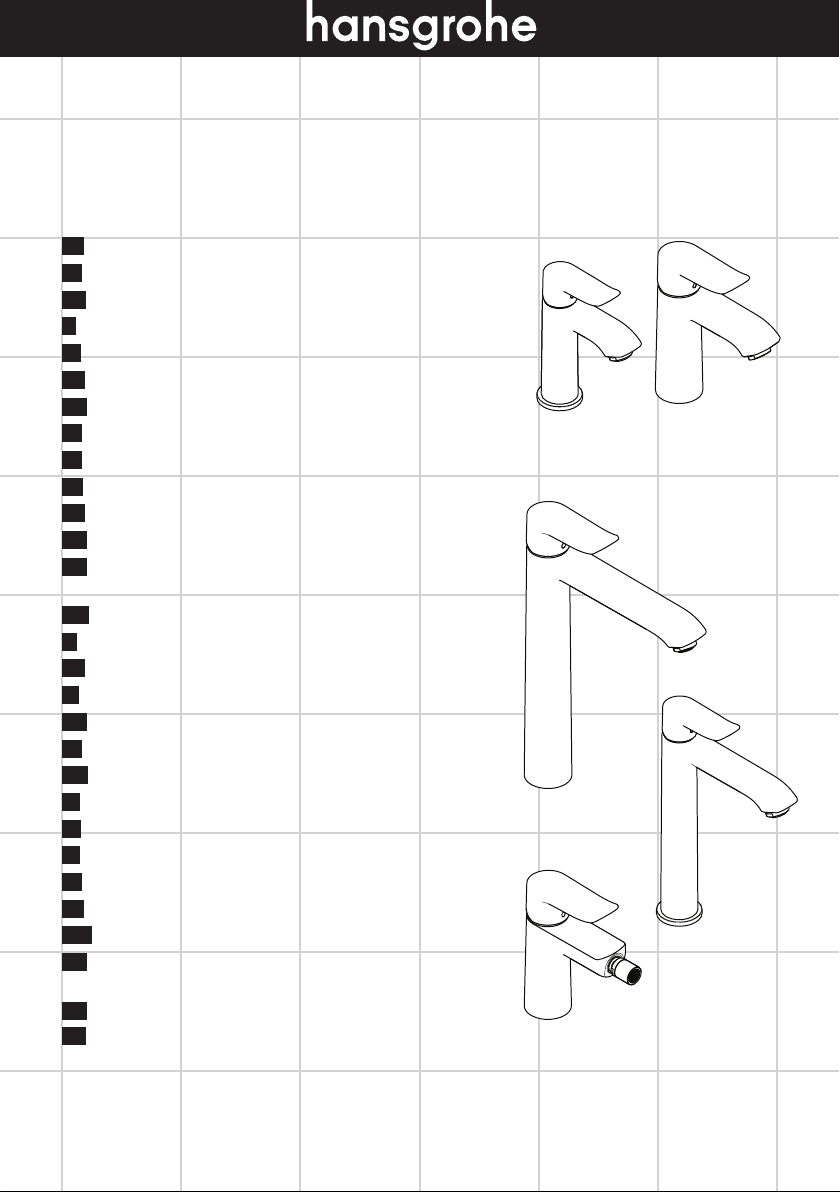

Metris 110
31080000 /
31084000 /
31121000 /
31203000 /
31204000
Metris
31280000
Metris 200
31183000 /
31185000
Metris 100
31088000 /
31186000
Metris 260
31082000 /
31184000

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Hansgrohe Armaturen können in Verbindung mit hyd-
raulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens
0,15 MPa beträgt.
Deutsch
Reinigung
siehe beiliegende Broschüre.
Bedienung (siehe Seite 35)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten hal-
ben Liter nicht als Trinkwasser zu verwenden.
Um eine Stagnation in den Anschlusslei-
tungen zu vermeiden, muss nach längeren
Gebrauchspausen, mindestens aber jeden
dritten Tag, die Armatur in Griffstellung heiß
und kalt geöffnet werden bis eine gleichblei-
bende Auslauftemperatur erreicht ist.
Serviceteile (siehe Seite 38)
Montage siehe Seite 31
Maße (siehe Seite 36)
Justierung (siehe Seite 34)
Einhandmischer mit Warmwasserbe-
grenzung, Justierung siehe Seite 34. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Montageschlüssel #58085000
Installationskitt
Kein essigsäurehaltiges Silikon verwenden!

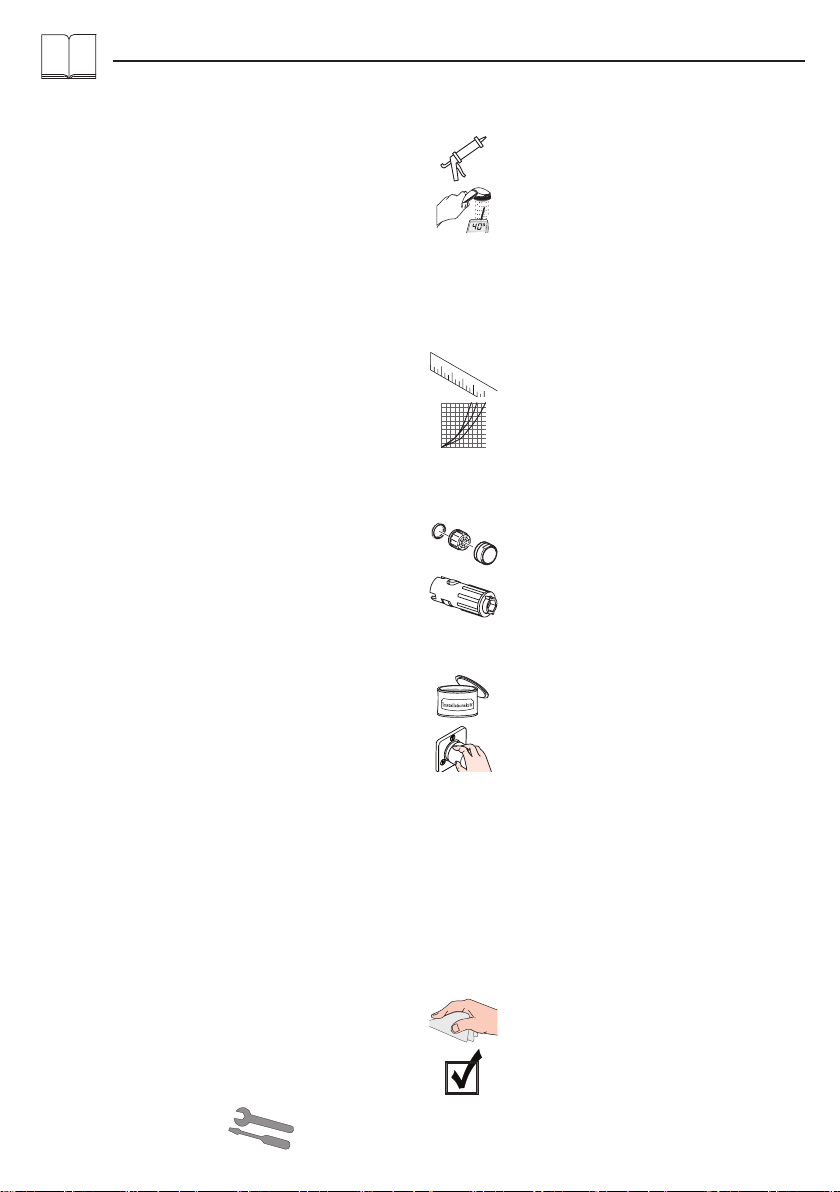

Symbolbeschreibung
Durchflussdiagramm
(siehe Seite 36)
 mit EcoSmart®
 ohne EcoSmart®
Prüfzeichen (siehe Seite 40)
2

Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d'eau doit être plus important, il est possible
d'enlever l'EcoSmart® (limiteur de débit) se trouvant
derrière l'aérateur.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Les mitigeurs Hansgrohe fonctionnent également en asso-
ciation à des chauffe-eau à commande hydraulique ou
thermique à condition que la pression soit au minimum
de 0,15 MPa.
Français
Nettoyage
voir la brochure ci-jointe.
Instructions de service (voir
pages 35)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Afin d'éviter une stagnation dans les
conduites de raccordement après une
inutilisation prolongée, il faut ouvrir au moins
une fois tous les 3 jours le roinet en position
chaud et froid, jusqu'à l'obtention d'une
température de sortie uniforme.
Pièces détachées (voir pages 38)
Montage voir pages 31
Dimensions (voir pages 36)
Etalonnage (voir pages 34)
Mitigeur avec limitation de la température:
voir la page 34 pour le réglage. Une limita-
tion de la température n'est pas recomman-
dée quand le mitigeur est alimenté par un
chauffe-eau instantané.
Accessoires en option (ne fait pas
partie de la fourniture)
clé de montage #58085000
Mastic d'installation
Ne pas utiliser de silicone contenant de
l'acide acétique!

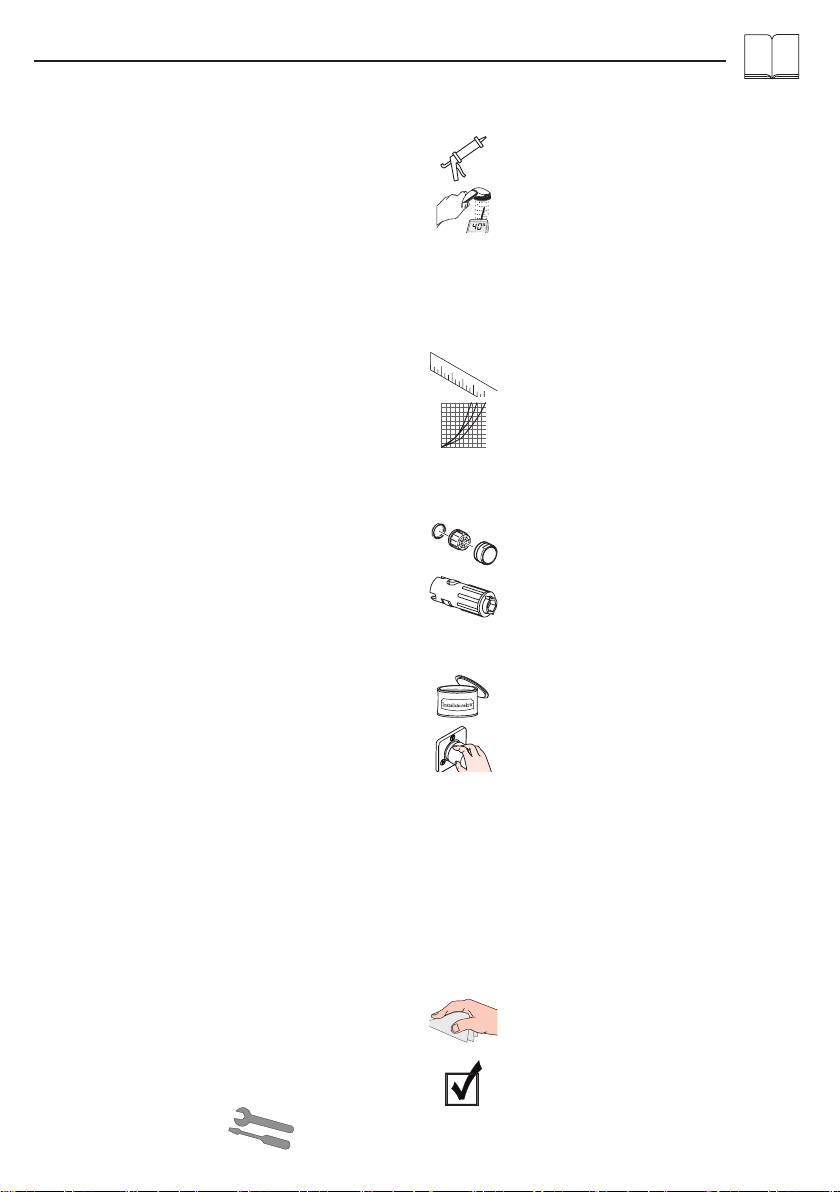

Description du symbole
Diagramme du débit
(voir pages 36)
 avec EcoSmart®
 sans EcoSmart®
Classification acoustique et
débit (voir pages 40)
3

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleaning purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Hansgrohe mixers can be used together with hydrauli-
cally and thermically controlled continuous flow heaters
if the flow pressure is at least 0,15 MPa.
English
Cleaning
see enclosed brochure.
Operation (see page 35)
Hansgrohe recommends not to use as drink-
ing water the first half liter of water drawn
in the morning or after a prolonged period
of non-use.
After periods of prolonged non-use, but at
least every third day, the fittings must be
opened with the handle in hot and cold
position to prevent stagnation in the connect-
ing lines. Let the water run until the water
temperature is constant.
Spare parts (see page 38)
Assembly see page 31
Dimensions (see page 36)
Adjustment (see page 34)
To adjust the hot water limiter on single lever
mixers, please see page 34. Using a hot
water limiter in connection with a continuous
flow water heater is not recommended.
Special accessories (order as an
extra)
special tool #58085000
Installation putty
Do not use silicone containing acetic acid!
Symbol description
Flow diagram
(see page 36)
 with EcoSmart®
 without EcoSmart®
Test certificate (see page 40)
4

Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l'giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
Dati tecnici
Questo miscelatore è dotato di serie del Eco-
Smart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
I miscelatori Hansgrohe possono venire usati con caldaie
a "bassa pressione" se la pressione di flusso è almeno di
0,15 MPa.
Italiano
Pulitura
vedi il prospetto accluso.
Procedura (vedi pagg. 35)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Per evitare un ristagno nelle condotte di
allacciamento, dopo lunghe pause senza
utilizzo, almeno però ogni terzo giorno,
bisogna aprire il valvolame nella posizione
calda e fredda fino a quando si è raggiunto
una temperatura d'uscita uniforme.
Parti di ricambio (vedi pagg. 38)
Montaggio vedi pagg. 31
Ingombri (vedi pagg. 36)
Taratura (vedi pagg. 34)
Per la regolazione del limitatore di erogazio-
ne di acqua calda dei miscelatori mono-
comando, vedi Pagina 34. Un limitatore di
erogazione di acqua calda in combinazione
con le caldaie istantanee non è consiglia-
bile.
Accessori speciali (non contenuto
nel volume di fornitura)
chiave per montaggio #58085000
Mastice d'installazione
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Diagramma flusso
(vedi pagg. 36)
 con EcoSmart®
 senza EcoSmart®
Segno di verifica (vedi pagg. 40)
5

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede quitar-
se el EcoSmart® (limitador de caudal), situado detrás
del aireador.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Los mezcladores Hansgrohe pueden ser utilizados junto
con calentadores continuos de agua que sean mane-
jados de manera hidráulica o térmica, siempre que la
presión en servicio ascienda a un mínimo de 0,15 MPa.
Español
Limpiar
ver el folleto adjunto.
Manejo (ver página 35)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Para evitar un estancamiento en las tuberías
de conexión, tras una inactividad prolonga-
da, pero al menos cada tres días, hay que
abrir el grifo en la posición de caliente y frío
hasta obtener una temperatura de salida
constante.
Repuestos (ver página 38)
Montaje ver página 31
Dimensiones (ver página 36)
Ajuste (ver página 34)
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 34. En combianción con
calentadores instantáneos no es recomenda-
ble limitar el caudal de agua caliente.
Opcional (no incluido en el sumi-
nistro)
Llave de montaje #58085000
Masilla
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Diagrama de circulación
(ver página 36)
 con EcoSmart®
 sin EcoSmart®
Marca de verificación (ver pági-
na 40)
6

Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
Technische gegevens
Armatuur standaard met EcoSmart® (doorstroom-
begrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Nederlands
Reinigen
zie bijgevoegde brochure.
Bediening (zie blz. 35)
Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Om stagnatie in de aansluitleidingen te
vermijden, moet de armatuur na langere
bedrijfsonderbrekingen en minstens alle drie
dagen in de hete en koude stand geopend
worden tot een constante uitlooptemperatuur
bereikt is.
Service onderdelen (zie blz. 38)
Montage zie blz. 31
Maten (zie blz. 36)
Instellen (zie blz. 34)
Eéngreepsmengkranen met warmwaterbe-
grenzing, instelling zie blz. 34. In combina-
tie met geisers wordt een warmwaterbegren-
zing niet aanbevolen.
Toebehoren (behoort niet tot het
leveringspakket)
montagesleutel #58085000
Kit
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Doorstroomdiagram
(zie blz. 36)
 met EcoSmart®
 zonder EcoSmart®
Keurmerk (zie blz. 40)
7

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Ved problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan EcoS-
mart® (gennemstrømningsbegrænseren), der sidder i
perlatoren, fjernes.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Hansgrohe armaturer kan anvendes i forbindelse med
hydraulisk- og termiskstyrede gennemstrømningsvandvar-
mere ved et vandtryk på 0,15 MPa.
Dansk
Rengøring
se venligst den vedlagte brochure.
Brugsanvisning (se s. 35)
Hansgrohe anbefaler at den første halve liter
om morgenen eller efter længere stagne-
ringstider ikke anvendes som drikkevand.
For at undgå en stagnation i tilslutningsled-
ningerne, skal armaturet i stilling varm og
koldt åbnes efter længere brugspauser dog
mindst hver tredje dag indtil der opnås en
ufornadret udløbstemperatur.
Reservedele (se s. 38)
Montering se s. 31
Målene (se s. 36)
Forindstilling (se s. 34)
Etgrebsarmaturer med varmtvandsbegræns-
ning, justering se side 34. I forbindelse med
gennemstrømningsvandvarmer anbefales en
varmtvandsbegrænsning ikke.
Specialtilbehør (ikke med i leve-
ringsomfang)
Monteringsnøgle #58085000
Kitt
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Gennemstrømningsdiagram
(se s. 36)
 med EcoSmart®
 uden EcoSmart®
Godkendelse (se s. 40)
8

Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás
do emulsor.
Dados Técnicos
Misturadoras produzidas em série com EcoS-
mart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico)
desde que a pressão de utilização seja, no minimo, de
0,15 MPa.
Português
Limpeza
consultar a seguinte brochura.
Funcionamento (ver página 35)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
De modo a evitar uma estagnação nas
tubagens de conexão, é necessário abrir
a torneira na posição da água quente e
fria (pelo menos todos os três dias ou após
longas interrupções de utilização) até se ve-
rificar uma temperatura de saída uniforme.
Peças de substituição (ver página
38)
Montagem ver página 31
Medidas (ver página 36)
Afinação (ver página 34)
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 34). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
é recomendado.
Acessórios especiais (não incluí-
do no volume de fornecimento)
Chave especial #58085000
Mástique
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Fluxograma
(ver página 36)
 com EcoSmart®
 sem EcoSmart®
Marca de controlo (ver página
40)
9

Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• W przypadku problemów z przepływowymi pod-
grzewaczami wody lub jeśli chce się uzyskać większy
przepływ wody, można usunąć EcoSmart® (ogranicz-
nik przepływu) znajdujący się za napowietrzaczem.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt stworzono wyłącznie do wody pitnej!
Armatura Hansgrohe może być stosowana z przepływo-
wymi podgrzewaczami wody sterowanymi hydraulicznie
i termicznie w przypadku, gdy ciśnienie przepływu
wynosi co najmniej 0,15 MPa.
Polski
Czyszczenie
patrz dołączona broszura.
Obsługa (patrz strona 35)
Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
W celu uniknięcia stagnacji w przewodach
doprowadzających, po dłuższych prze-
rwach w użytkowaniu, przynajmniej jednak
co trzy dni, należy otworzyć armaturę w po-
zycji wody gorącej i zimnej, aby osiągnąć
temperaturę na wylocie na stałym poziomie.
Części serwisowe (patrz strona
38)
Montaż patrz strona 31
Wymiary (patrz strona 36)
Ustawianie (patrz strona 34)
Mieszacz jednouchwytowy z ograniczni-
kiem temperatury wody, ustawianie, patrz
str. 34. Używanie ogranicznika temperatury
wody w połączeniu z przepływowym pod-
grzewaczem wody nie jest zalecane.
Wyposażenie specjalne (Nie jest
częścią dostawy)
Klucz montażowy #58085000
Kit instalatorski
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Schemat przepływu
(patrz strona 36)
 z EcoSmart®
 bez EcoSmart®
Znak jakości (patrz strona 40)
10

Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněno zařízení
EcoSmart® (omezovač průtoku), které je umístěno za
perlátorem.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Česky
Čištění
viz přiložená brožura.
Ovládání (viz strana 35)
Hansgrohe doporučuje ráno nebo po del-
ších přestávkách nepoužívat prvního půl litru
jako pitnou vodu.
Pokud chcete zabránit stagnaci v přípojných
vedeních, musíte po delších přestávkách,
alespoň však každý třetí den, otevřít arma-
turu v poloze horká a studená, dokud není
výstupní teplota konstantní.
Servisní díly (viz strana 38)
Montáž viz strana 31
Rozmìry (viz strana 36)
Nastavení (viz strana 34)
Páková baterie s omezením horké vody,
seřízení viz. str. 34. Ve spojení s průtokovými
ohřívači nedoporučujeme používat uzávěr
teplé vody.
Zvláštní příslušenství (není sou-
částí dodávky)
montážní klíč #58085000
Instalační kit
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Diagram průtoku
(viz strana 36)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
Zkušební značka (viz strana 40)
11

Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovať
zariadenie EcoSmart® (obmedzovač prietoku), ktoré
je umiestnené za perlátorom.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart® (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Batérie Hansgrohe môžete používať v spojení s hydrau-
lickými a tepelne ovládanými prietokovými ohrievačmi,
ak je tlak minimálne 0,15 MPa.
Slovensky
Čistenie
nájdete v priloženej brožúre.
Obsluha (viď strana 35)
Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol litra
vody ako pitnú vodu.
Aby sa zabránilo stagnácii v prípojných
vedeniach, musí sa po dlhších prestávkach
medzi používaním, minimálne však každý
tretí deň, otvoriť armatúra v polohe páky
horúca a studená, kým sa nedosiahne kon-
štantná výstupná teplota.
Servisné diely (viď strana 38)
Montáž viď strana 31
Rozmery (viď strana 36)
Nastavenie (viď strana 34)
Páková batéria s obmedzením teplej vody,
nastavenie viď.str. 34. V spojení s prieto-
kovými ohrievačmi sa uzáver teplej vody
neodporúča.
Zvláštne príslušenstvo (nie je
súčasťou dodávky)
montážny kľúč #58085000
Inštalačná súprava
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Diagram prietoku
(viď strana 36)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
Osvedčenie o skúške (viď strana
40)
12

安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 如果使用即热式热水器时出现问题，或要求更大
的水流量，可以把位于水波器后面的EcoSmart®
（流量限制器）拆除。
技术参数
本龙头配有EcoSmart®（流量限制器）
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
如果水压达到0,15MPa以上，汉斯格雅双手柄龙
头可以和液压式或热控式连续流热水器一起使用。
中文
清洗
附有小手册
操作(参见第页35)
汉斯格雅建议，清晨或在水流长时间停
滞后，前半升水不作饮用水使用。
为了避免在连接管路内发生堵塞，如长
时间未使用，则必须至少每三天将龙头
调至热水和冷水位置，并打开龙头，直
至水流温度保持恒定。
备用零件(参见第页38)
安装参见第页31
大小(参见第页36)
调节(参见第页34)
带有热水控制器的单手柄龙头的调节
方法，参见第34页。如果与即热式
热水器一起使用，则不建议使用止热水
装置。
选装附件(不在供货范围内)
专用工具#58085000
水管胶泥
请勿使用含有乙酸的硅！
符号说明
流量示意图
(参见第页36)
带有EcoSmart®
无EcoSmart®
检验标记(参见第页40)
13

Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Если возникнут проблемы с проточным бойлером
или потребуется увеличить расход воды, то можно
удалить EcoSmart® (ограничитель потока воды),
который установлен за воздушным рассекателем.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Арматуры Hansgrohe могут использоваться в комбина-
ции с проточными нагревателями с гидравлическим и
термическим управлением, если давление истечения
составляет не менее 0,15 МПа.
Русский
Очистка
см прилагаемая брошюра
Эксплуатация (см. стр. 35)
Hansgrohe рекомендует по утрам либо
после длительного перерыва в использо-
вании не использовать первые поллитра
воды для питья.
Во избежание стагнации в подсоедини-
тельных проводах после двительных пауз
в использовании, минимум раз в три дня,
арматуру нужно открывать в горячем и
холодном положении ручки, пока не бу-
дет достигнута равномерная температура
выходящей воды.
Κомплеκт (см. стр. 38)
Монтаж см. стр. 31
Размеры (см. стр. 36)
Подгонка (см. стр. 34)
Однорычажный смеситель имеет ограни-
читель расхода горячей воды (см. Стр. 34:
юстировка). В комбинации с проточными
нагревателями не рекомендуется установ-
ка блокировка горячей воды!
Специальные принадлежно-
сти (не включено в объем постав-
ки!)
Монтажный ключ #58085000
Монтаж подводки
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Схема потока
(см. стр. 36)
 C EcoSmart®
 Без EcoSmart®
Знак технического контроля
(см. стр. 40)
14

Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
• Ha problémák adódnak az átfolyós vízmelegítõvel
vagy nagyobb átfolyó vízmennyiségre van szükség,
akkor az EcoSmart® (átfolyáskorlátozó) eltávolíható a
perlátor mögül.
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart® (átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
A Hangsrohe csaptelepek hidraulikus és termikus vezérlé-
sű átfolyós melegítőkkel kapcsolatban is használhatóak,
ha az átfolyó nyomás legalább 0,15 MPa.
Magyar
Tisztítás
lásd a mellékelt brosúrát.
Használat (lásd a oldalon 35)
A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne hasz-
nálja ivóvízként.
A csatlakozóvezetékekben a pangás elkerü-
lése érdekében hosszabb használati szünet
után, de legalább minden harmadik nap,
a csaptelep karját forró és hideg állásban
ki kell nyitni, amíg el nem éri az egyenletes
kimeneti hőmérsékletet.
Tartozékok (lásd a oldalon 38)
Szerelés lásd a oldalon 31
Méretet (lásd a oldalon 36)
Beállítás (lásd a oldalon 34)
Az egykaros, melegvíz-korlátozóval ellátott
keverő csaptelep beállítását lásd a 34. ol-
dalon. Az átfolyó rendszerű vízmelegítőknél
nem ajánlott a melegvíz-korlátozó.
Egyéb tartozék (a szállítási egy-
ség nem tartalmazza)
Szerelőkulcs #58085000
szaniter szilikon
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Átfolyási diagramm
(lásd a oldalon 36)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
Vizsgajel (lásd a oldalon 40)
15

Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Jos läpivirtauskuumentimen kanssa on ongelmia tai jos
halutaan suurempaa veden virtausmäärää, voidaan
poreenmuodostajan takana oleva EcoSmart® (virtauk-
senrajoitin) poistaa.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart® (virta-
uksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Hansgrohe kalusteita voi käyttää hydraulisesti tai termi-
sesti ohjattujen läpivirtauskuumentimien yhteydessä, jos
virtauspaine on vähintään 0,15 MPa.
Suomi
Puhdistus
katso oheinen esite
Käyttö (katso sivu 35)
Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä aamui-
sin eikä silloin, kun laitetta ei ole käytetty
pitkään aikaan.
Stagnaation välttämiseksi liitosputkissa täy-
tyy pitkien käyttötaukojen jälkeen, kuitenkin
vähintään kolmen päivän välein, hana kään-
tää kuumaan ja kylmään asentoon, kunnes
on saavutettu tasainen ulostulolämpötila.
Varaosat (katso sivu 38)
Asennus katso sivu 31
Mitat (katso sivu 36)
Säätö (katso sivu 34)
Yksivipuinen sekoittaja lämpimän veden ra-
joituksella, katso säätö sivulta 34. Lämpimän
veden rajoitusta ei suositella läpivirtauskuu-
mentimen yhteydessä.
Erityisvaruste (ei kuulu toimituk-
seen)
Asennusavain #58085000
Asennussarja
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Virtausdiagrammi
(katso sivu 36)
 sisältää EcoSmart®
 ilman EcoSmart®
Koestusmerkki (katso sivu 40)
16

Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Om det är problem med vattenberedaren eller om
större vattenflöde önskas kan EcoSmart® (flödeskon-
troll) som sitter bakom perlatorn tas bort.
Tekniska data
Blandare seriemässigt med EcoSmart® (flödes-
kontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare när
flödestrycket uppgår till minst 0,15 MPa.
Svenska
Rengöring
se den medföljande broschyren
Hantering (se sidan 35)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten på
morgonen eller efter längre perioder utan
användning.
För att undvika en stagnering i anslutnings-
ledningarna måste blandaren öppnas och
spolas kallt och varmt tills en jämn tempera-
tur är uppnådd när den inte har använts på
länge, dock minst var tredje dag.
Reservdelar (se sidan 38)
Montering se sidan 31
Måtten (se sidan 36)
Justering (se sidan 34)
Enhandsblandare med varmvattenreglering,
justering se sidan 34. Tillsammans med
varmvattenberedare rekommenderas inte en
varmvattenreglering.
Specialtillbehör (medföljer ej
leveransen)
Monteringsnyckel #58085000
Installationskitt
Använd inte silikon som innehåller ättiksyra!
Symbolbeskrivning
Flödesschema
(se sidan 36)
 med EcoSmart®
 utan EcoSmart®
Testsigill (se sidan 40)
17

Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Jei yra problemų su momentiniu vandens šildytuvu ar
neužtenka vandens srauto, galima pašalinti už aerato-
riaus esantį „EcoSmart®“ (vandens srauto ribotuvą).
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (vandens
srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
"Hansgrohe" maišytuvai gali būti naudojami su hidrauliš-
kai ir termiškai reguliuojamais momentiniais šildikliais, kai
vandens slėgis mažesnis kaip 0,15 MPa.
Lietuviškai
Valymas
žr. pridedamoje brošiūroje.
Eksploatacija (žr. psl. 35)
Naudojant po ilgesnės pertraukos, „Hans-
grohe“ rekomenduoja pirmo pusės litro
vandens nevartoti kaip geriamojo.
Kad neužsikištų prijungimo vamzdžiai, po
ilgesnių naudojimo pertraukų bent kas tris
dienas atverkite maišytuvą nustatę rankenėlę
tiek į karšto, tiek į šalto vandenes padėtį, kol
pasieksite, kad tekančio vandens temperatū-
ra bus pastovi.
Atsarginės dalys (žr. psl. 38)
Montavimas žr. psl. 31
Išmatavimai (žr. psl. 36)
Reguliavimas (žr. psl. 34)
Vienos rankenėlės maišytuvas turi karšto
vandens ribotuvą (nustatymą žr. psl. 34).
Naudojant momentinį šildiklį karšto vandens
ribotuvas nerekomenduojamas.
Specialūs priedai (nėra prideda-
ma)
Montavimo raktas #58085000
Montavimo rinkinys
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Pralaidumo diagrama
(žr. psl. 36)
 su EcoSmart®
 be EcoSmart®
Bandymo pažyma (žr. psl. 40)
18

Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Ako dolazi do problema s protočnim bojlerom ili se
želi veći protok vode, može se ukloniti EcoSmart®
(limitator protoka) lociran iza aeratora.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa
Hrvatski
Čišćenje
se u priloženoj brošuri.
Upotreba (pogledaj stranicu 35)
Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode ne
upotrebljavate za piće.
Kako bi se izbjegla stagnacija vode u
priključnim cijevima, potrebno je nakon
duljih prekida korištenja, a najmanje jednom
svakog trećeg dana, otvoriti armaturu u
položaju vruće i hladne vode, sve dok se ne
postigne ujednačena izlazna temperatura.
Rezervni djelovi (pogledaj strani-
cu 38)
Sastavljanje pogledaj stranicu 31
Mjere (pogledaj stranicu 36)
Regulacija (pogledaj stranicu 34)
Za namještanje jednoručnih miješalica s
limiterom tople vode vidi str. 34. U kombina-
ciji s protočnim bojlerima nije preporučljiva
primjena sustava za blokiranje dotoka tople
vode.
Posebni pribor (Nije sadržano u
isporuci!)
ključ za montažu #58085000
Instalaterski kit
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Dijagram protoka
(pogledaj stranicu 36)
 s limitatorom EcoSmart®
 bez limitatora EcoSmart®
Oznaka testiranja (pogledaj
stranicu 40)
19

Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden temizli-
ği amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Sürekli akışlı su ısıtıcıları ile birlikte kullanımında prob-
lemler söz konusu ise veya akan su miktarının daha
fazla olması isteniyorsa, perlatörün arka tarafındaki
EcoSmart® (akış sınırlayıcısı) sökülüp çıkarılabilir.
Teknik bilgiler
Batarya EcoSmart® (akış sınırlayıcısı) ile birlikte
seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Hansgrohe bataryaları, akış basıncı en az 0,15 MPa
olursa hidrolik ve termik kumandalı şofbenlerle bağlantılı
olarak kullanılabilir.
Türkçe
Temizleme
birlikte verilen broşür
Kullanımı (bakınız sayfa 35)
Hansgrohe sabahları uzun durgunluk süresi
sonrasında ilk yarım litre suyun içme suyu
olarak kullanılmamasını önerir.
Bağlantı hatlarında bir problem oluşumunu
önlemek için, uzun süre kullanılmadığında,
fakat en az her 3 günde bir armatür, dengeli
bir çıkış sıcaklığı elde edilene kadar sıcak ve
soğuk yönünde açılmalıdır.
Yedek Parçalar (bakınız sayfa 38)
Montajı bakınız sayfa 31
Ölçüleri (bakınız sayfa 36)
Ayarlama (bakınız sayfa 34)
Sıcak su sınırlayıcı özelliğine sahip tek kollu
bataryanın ayarlanması için 34. sayfaya
bakınız. Bir sürekli akışlı su ısıtıcısı ile birlikte
kullanılırsa sıcak su sınırlayıcısı önerilmez.
Özel aksesuarlar (Teslimat kapsa-
mına dahil değildir)
Montaj anahtarı #58085000
Montaj silikonu
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Akış diyagramı
(bakınız sayfa 36)
 EcoSmart® dahil
 EcoSmart® hariç
Kontrol işareti (bakınız sayfa 40)
20
