Hans Grohe Axor Nendo 26909181 Instruction Manual

Nendo / Front
26909181
THIS PRODUCT MUST BE
INSTALLED IN ACCORDANCE WITH
THE APPLICABLE INSTALLATION
CODE BY A PERSON FAMILIAR
WITH THE CONSTRUCTION AND
OPERATION OF THE PRODUCT
AND THE HAZARDS INVOLVED.
CE PRODUIT DOIT ÊTRE
INSTALLÉ CONFORMÉMENT AUX
DISPOSITIONS APPLICABLES
CODE D'INSTALLATION PAR
UNE PERSONNE FAMILIÈRE
AVEC LA CONSTRUCTION ET LE
FONCTIONNEMENT DU PRODUIT
ET LES RISQUES.
ESTE PRODUCTO DEBE SER
INSTALADO DE ACUERDO CON
EL CÓDIGO DE INSTALACIÓN POR
UNA PERSONA FAMILIARIZADA
CON LA CONSTRUCCIÓN Y EL
FUNCIONAMIENTO DEL PRODUCTO
Y DE LOS PELIGROS QUE
ENTRAÑA.
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
English Français
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly be-
fore beginning installation. Make sure that you
have all tools and supplies needed to complete
the installation.
• This rough is for use with Nendo Showerhead
26031001 or Front Showerhead 26021001(not
included).
• Showerhead #26031001 includes a low voltage
transformer.
• The transformer must be connected to a properly
installed and grounded 110 V GFI wall switch.
The switch must be installed by a licensed,
professional electrician following all applicable
local electrical codes.
• The transformer must be installed in the wall in
a safe, dry, accessible location. It should be
installed in a standard electrical box larger than
2⅜" diameter (not included).
Do not install the transformer inside
the 26909181 rough.
• The transformer includes 7 meters (22.9 feet) of
cable to connect the transformer to the light.
• The plastic conduit included with this rough may
not be permitted by local code in some areas. In
this case, the installer must provide code compli-
ant ¾" conduit. Hansgrohe is not responsible for
the cost of the conduit.
• To prevent scald injury, the maximum output tem-
perature of the shower valve must be no higher
than 120°F. In Massachusetts, the maximum out-
put temperature can be no higher than 112° F.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous de dis-
poser de tous les outils et du matériel nécessaires
pour l’installation.
• Cette pièce intérieure requiert un dispositif
Nendo 26031001 ou Front 26021001.
• La pomme de douche #26031001 inclut un
transformateur de tension basse.
• Le transformateur doit être connecté à un inter-
rupteur mural 110 V correctement installé et mis
à la terre. L’interrupteur doit être installé par un
électricien professionnel licencié en respectant
tous les codes d’électricité locaux en vigueur.
• Le transformateur fourni avec ce pomme de
douche doit être installé dans un endroit sécu-
ritaire (minimum de 60 mm le diamètre), sec et
facile d’accès.
N’installez pas le transformateur
dans le boîtier de l’ensemble de base
26909181.
• Le transformateur est fourni avec 7 mètres
(22,9 pieds) de câble pour vous permettre de
connecter le transformateur au luminaire.
• Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F.
Au Massachusetts, la température de sortie maxi-
male du robinet de douche ne doit pas excéder
112°F.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

3
Español
Consideraciones para la
instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• La pieza interior de válvula requiere ducha ca-
bezal Nendo 26031001 o Front 26021001.
• La ducha cabezal № 26031001 incluye un
transformador de baja tensión.
• El transformador debe estar conectado a un
interruptor de pared de 110 V, debidamente
instalado y con descarga a tierra.
• El interruptor debe ser instalado por un electricis-
ta profesional matriculado que cumpla con todos
los códigos de electricidad locales aplicables.
• El transformador debe instalarse en una ubi-
cación segura (el mínimo de 60 mm diámetro),
seca y accesible.
No instale el transformador dentro
de la caja del juego básico 26909181.
• El transformador incluye 7 metros (22,9 pies) de
cable para conectar el transformador a la luz.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe ex-
ceder los 120°F. En Massachusetts, la máxima
temperatura de salida de la válvula de la ducha
no debe exceder los 112°F.
• Mantenga este folleto y el recibo (u otro com-
probante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
Nendo / Front
26909181
min.
max.
2⅜"
2⅜"
4"
4"
2⁹⁄₁₆"
3⅝"
4⅛"
½ NPT
This unit meets or exceeds the following:
• ASME A112.18.1
• CSA B125.1
• Listed by IAPMO for use in the US
and Canada
This unit meets or exceeds the following:
• UL 1598, 3rd ed./ CSA C22.2
No. 250.0-08
• UL 8750, 1st ed.
• Listed by IAPMO for use in the US
and Canada

4

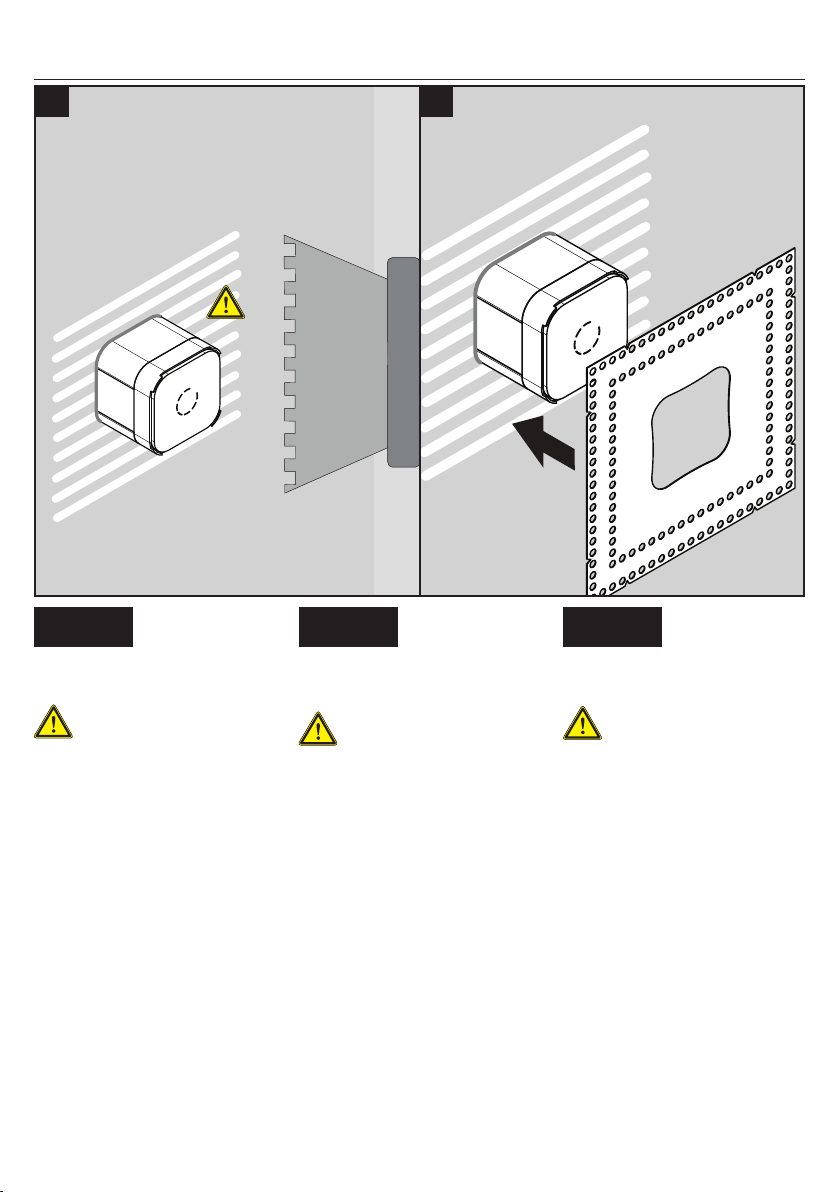

Installation Suggestions / Suggestions d'installation / Sugerencias para la
instalación
The outside surface of
the finished wall must
fall between the "min"
and "max"markings
on the plaster shield.
La surface exté-
rieure du mur fini
doit se situer entre
les marques « min »
et « max » figurant
sur la coque de
protection.
La superficie exterior
de la pared termina-
da debe quedar entre
las líneas de "mínimo"
y "máximo" del pro-
tector de yeso.
min.
max.
min
.
ma
x
.
A B C
3 mm
Important / Avis / Aviso

5

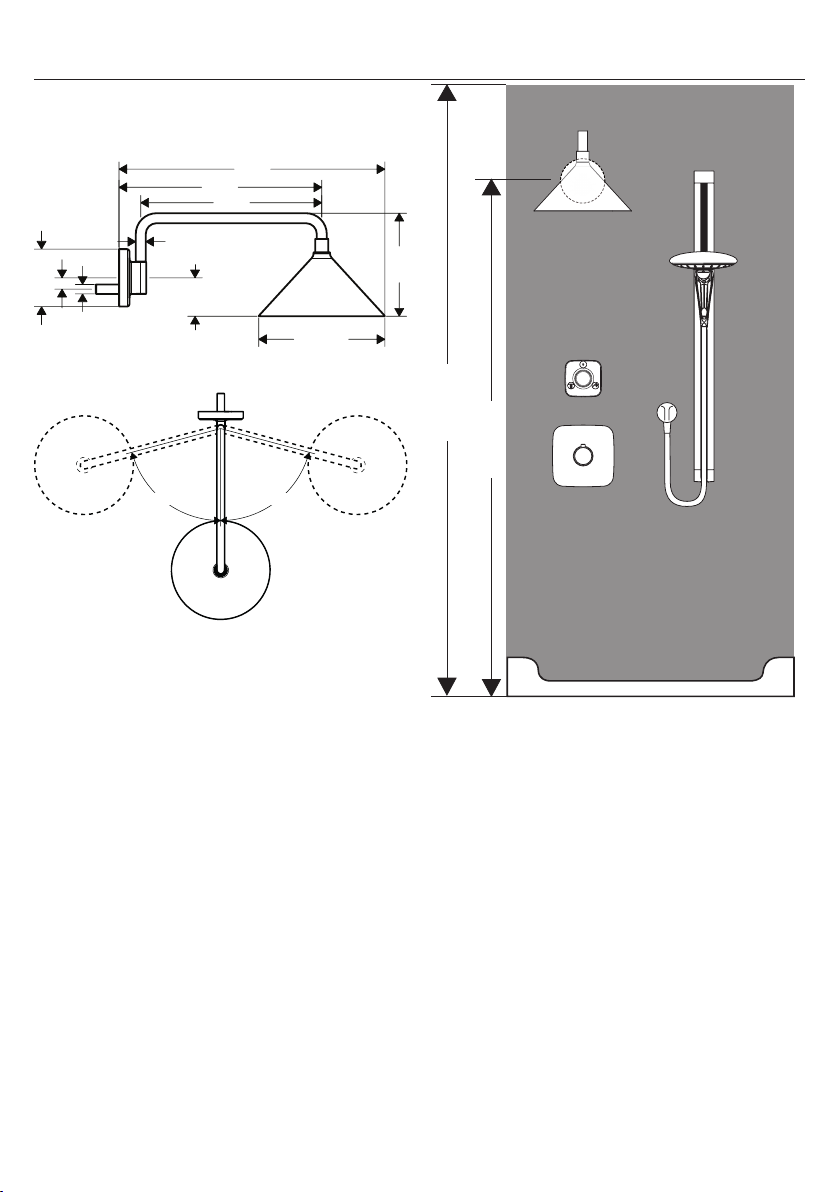

26021001 - Installation Suggestion / Suggestion d'installation / Sugerencia para
la instalación
11 "
1"
G½
5"
17⅞"
15¾"
23⅜"
9"
⅞"
3⅜"
Front
26021001
75°75°
88⅝"
84⅝"

6
Nendo
26031001
4½"
5°
5°
16⅞"
22¼"
15"
9" 1⅛"
10⅞"
4½"
5"
5½"
G ½
3½"
75°75°
7
.
5
°
7
.
5
°
Transformer - included with 26031001
L'adaptateur est inclus avec 26031001
El transformador está incluido con 26031001
2⅛"
2¼"
1⅜"
Tools Required / Outiles Utiles /
Herramientas Útiles
13 mm
10 mm / ⅜"

7

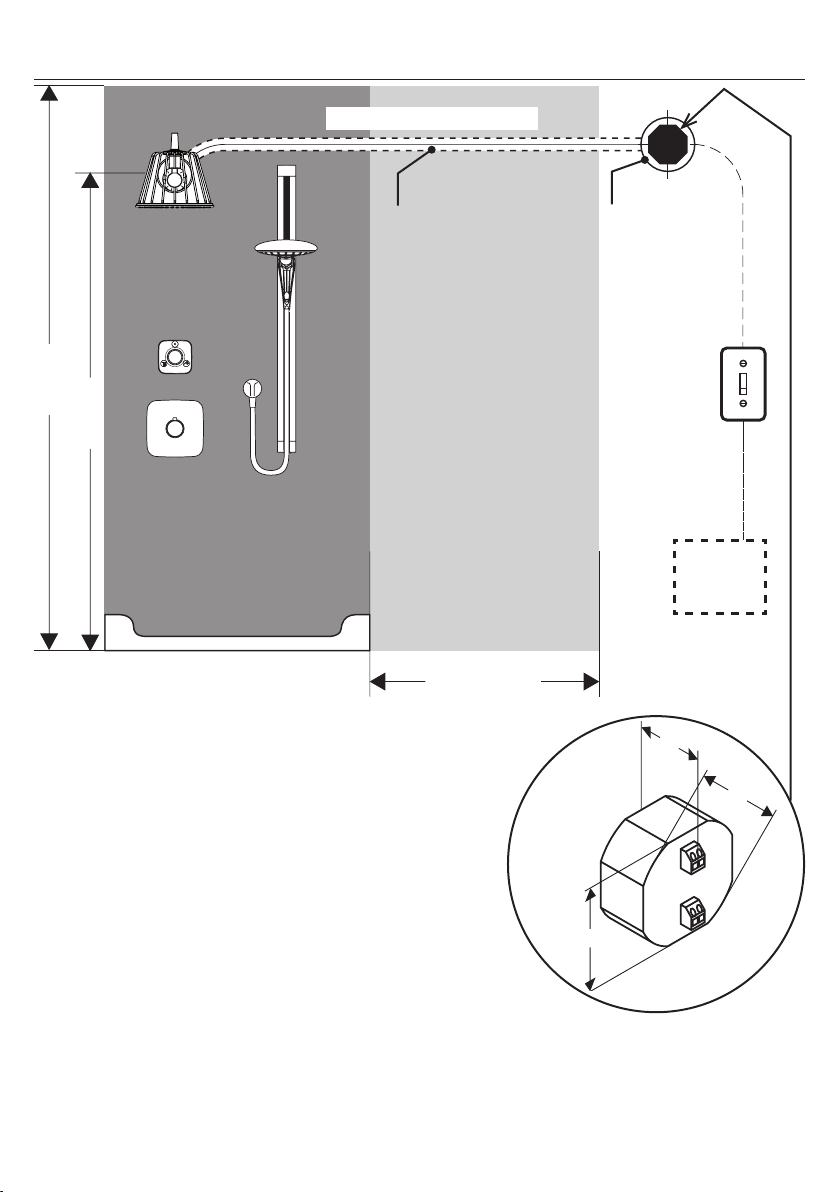

26031001 - Installation Suggestion / Suggestion d'installation / Sugerencia para
la instalación
88⅝"
84⅝"
min. 24"
110 V
2⅛"
2¼"
1⅜"
IN: 110 V
electrical box
endroit sécuritaire
ubicación segura
OUT: 12 V DC / 1 A
light switch
interrupteur de lampe
interruptor de pared
¾" conduit
21.25' long
tube de 20 mm,
6500 mm de long
conducto de 20 mm,
6500 mm de largo

8
English Français Español
Install the noise reducers on the
rough.
Hold the rough against the stringer
at the desired mounting height.
Make sure that it is level.
Screw the rough to the stringer.
(Screws not included)
Stud Wall Installation / Installation sur cloison lattée et plâtrée /
Instalación empotrada
Installez le réducteur de bruit sur
la boîte d'encastrement.
Placez la boîte d'encastrement
contre la traverse à la hauteur de
montage désirée.
Assurez-vous qu'elle est de niveau.
Vissez la boîte d'encastrement sur
la traverse. (Vis non incluses)
Instale los reductores de ruido en
la pieza interior.
Apoye la pieza interior contra
la placa trasera a la altura de
montaje deseada.
Asegúrese de que esté nivelado.
Atornille la pieza interior a la
placa trasera. (No se incluyen los
tornillos)
1 2
3page 11 3page 11 3Página 11

9
English Français Español
Cement Wall Installation / Installation sur mur en ciment / Instalación en
pared de cemento

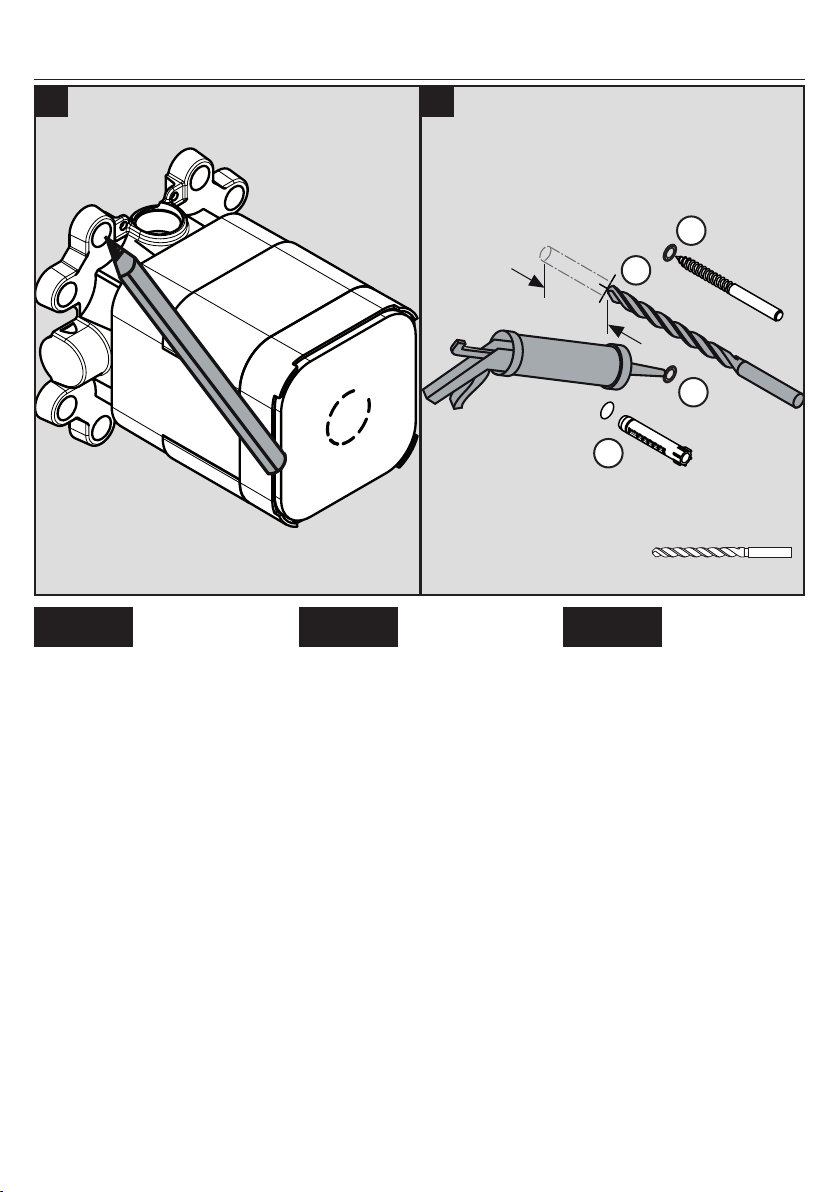

Hold the rough against the wall at
the desired mounting height.
Make sure that it is level.
Mark the locations of the screw
holes.
Drill the screw holes
Install the anchors.
Seal the wall around the anchors
using waterproof sealant.
Install the studs.
Placez la boîte d'encastrement
contre le mur à la hauteur de
montage désirée.
Assurez-vous qu'elle est de niveau.
Marquez les positions des trous
de vis.
Percez les trous de vis.
Installez les chevilles.
Scellez le mur autour des
chevilles à l'aide d'un produit de
scellement.
Installez les goujons.
Apoye la pieza interior contra
la pared a la altura de montaje
deseada.
Asegúrese de que esté nivelado.
Marque las posiciones de los
orificios para tornillos.
Perfore los orificios para los
tornillos.
Instale los pernos de anclaje.
Selle la pared alrededor de los
pernos de anclaje con un sellador
impermeable.
Instale los espárragos.
1a
1
2
3
4
10 mm / ⅜"
1b
¾"

10

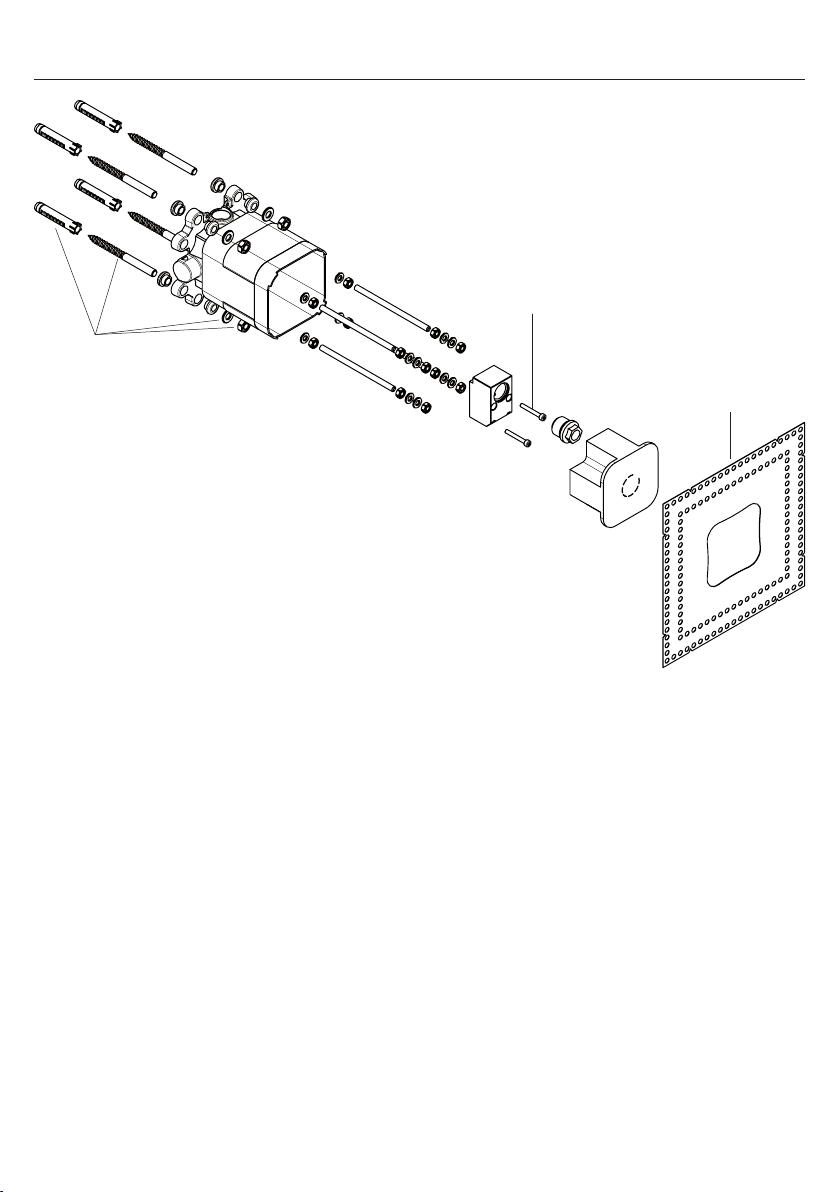

English Français Español
Install the noise reducers on the
rough.
Install the rough on the studs using
the nuts and washers.
Installez le réducteur de bruit sur
la boîte d'encastrement.
Installez la boîte d'encastrement.
Instale los reductores de ruido en
la pieza interior.
Instale la pieza interior.
13 mm
2
1
2
3page 11 3page 11 3Página 11
