Hans Grohe Axor Starck Organic 12010000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d‘emploi / Instructions de montage 4
EN Instructions for use / assembly instructions 6
IT Istruzioni per l‘uso / Istruzioni per Installazione 8
ES Modo de empleo / Instrucciones de montaje 10
NL Gebruiksaanwijzing / Handleiding 12
DK Brugsanvisning / Monteringsvejledning 14
PT Instruções para uso / Manual de Instalación 16
PL Instrukcja obsługi / Instrukcja montażu 18
CS Návod k použití / Montážní návod 20
SK Návod na použitie / Montážny návod 22
ZH 用户手册/组装说明 24
RU Руководство пользователя / Инструкция по
монтажу 26
HU Használati útmutató / Szerelési útmutató 28
FI Käyttöohje / Asennusohje 30
SV Bruksanvisning / Monteringsanvisning 32
LT Vartotojo instrukcija / Montavimo instrukcijos 34
HR Upute za uporabu / Uputstva za instalaciju 36
TR Kullanım kılavuzu / Montaj kılavuzu 38
RO Manual de utilizare / Instrucţiuni de montare 40
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 42
SL Navodilo za uporabo / Navodila za montažo 44
ET Kasutusjuhend / Paigaldusjuhend 46
LV Lietošanas pamācība / Montāžas instrukcija 48
SR Uputstvo za upotrebu / Uputstvo za montažu 50
NO Bruksanvisning / Montasjeveiledning 52
BG Инструкция за употреба / Ръководство за
монтаж 54
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 56
AR  / 59
Starck Organic
12010000 / 12011000 /
12012000 / 12013000 /
12014000
Starck Organic
12210000

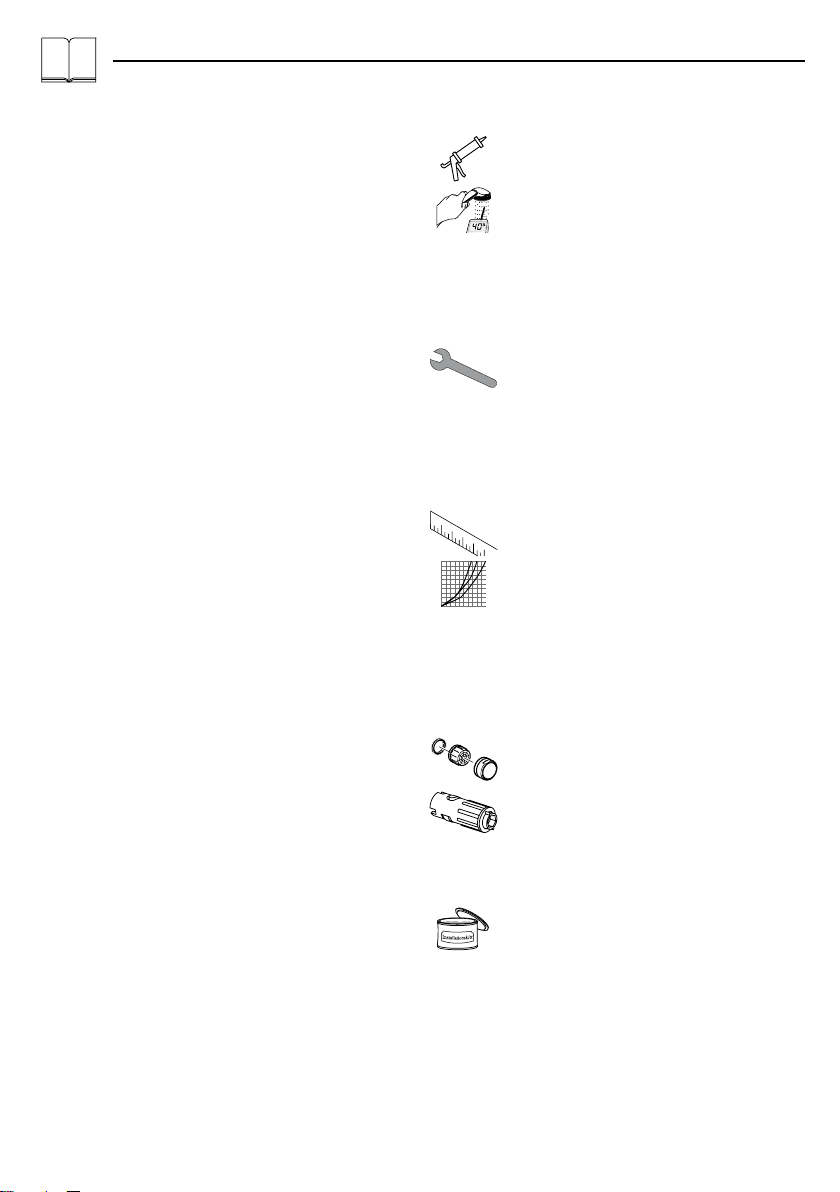

Installationskitt
Sonderzubehör (nicht im
Lieferumfang enthalten)
Montageschlüssel 58085000
Serviceteile (siehe Seite 70)
Durchflussdiagramm
(siehe Seite 65)
 Brausestrahl Normal //
Normalstrahl Normal
 Normalstrahl Booster
 Brausestrahl Booster
Maße (siehe Seite 64)
Wartung (siehe Seite 66)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
Justierung (siehe Seite 63)
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 63. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die Waschtischmischer werden serienmäßig mit einem
Strahlformer mit Brausestrahl Normal ausgeliefert. Für
ein alternatives Strahlbild ist ein Luftsprudler beigefügt,
der leicht vor Ort umgerüstet werden kann (siehe Seite
62).
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
beigefügte Luftsprudler leicht vor Ort umgerüstet
werden (siehe Seite 62).
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,15 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2

Montage siehe Seite 60
Störung Ursache Abhilfe
Wenig Wasser -Schmutzfangsieb in den Eckventilen
verschmutzt.
-Schmutzfangsieb reinigen /
austauschen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
Armatur schwergängig -Absperreinheit beschädigt -Absperreinheit austauschen
Armatur tropft -Absperreinheit beschädigt -Absperreinheit austauschen
Durchlauferhitzer schaltet nicht ein -Schmutzfangsiebe verschmutzt -Schmutzfangsiebe reinigen /
austauschen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen

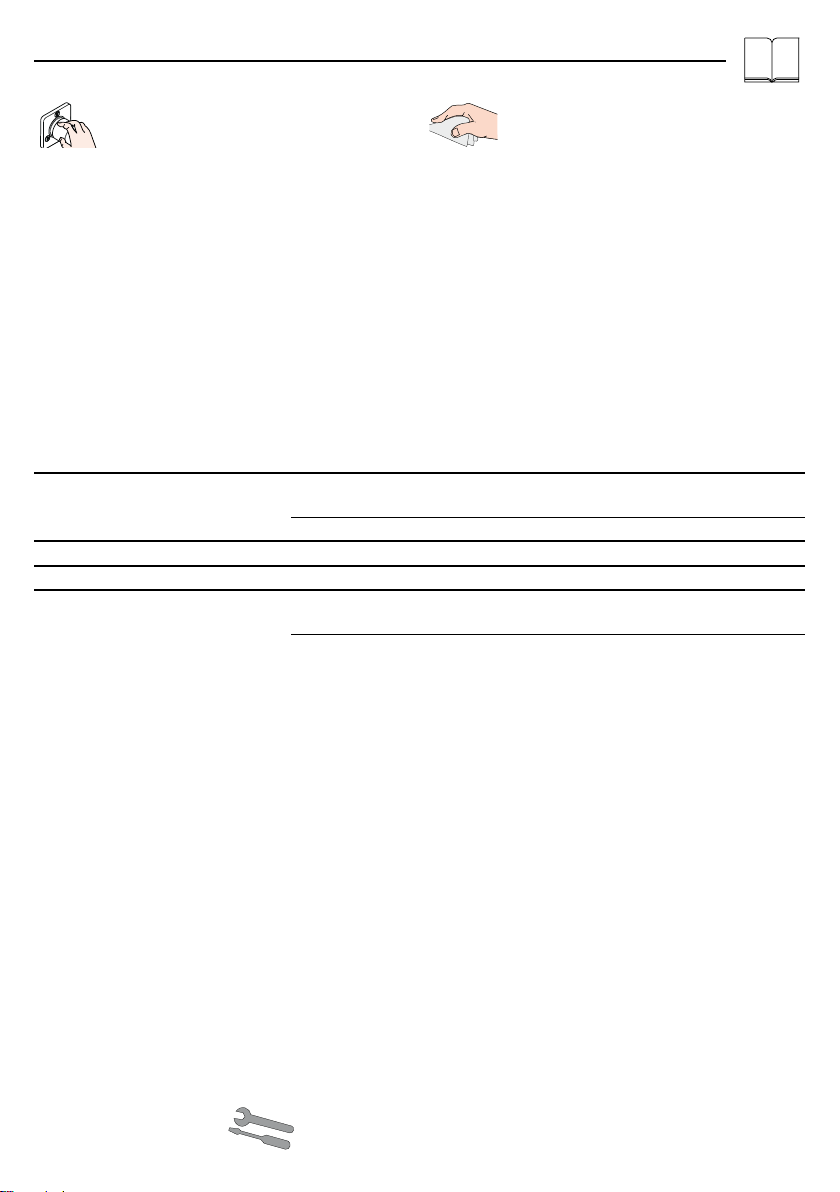

Reinigung (siehe Seite 67) und
beiliegende Broschüre
Bedienung (siehe Seite 68)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
Verstellbare Auslaufschnaube
Für die Rechtshänder-Version
wird die Auslaufschnaube wie im
Auslieferungszustand verwendet. Für
Linkshänder kann die Schnaube um 80°
gedreht für eine perfekte Ergonomie
aufgesetzt werden. Einfach den Strahlformer
mit dem passenden Schlüssel herausdrehen
und die Schnaube neu aufstecken.
Deutsch
3

Mastic d‘installation
Accessoires en option (ne fait pas
partie de la fourniture)
clé de montage 58085000
Pièces détachées (voir pages 70)
Diagramme du débit
(voir page 65)
 Jet d‘eau Normal //
Jet de pluie Normal
 Jet de pluie Booster
 Jet d‘eau Booster
Dimensions (voir page 64)
Entretien (voir page 66)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 1717 ou conformément aux dispositions
nationales ou régionales quant à leur
fonction (au moins une fois par an).
Etalonnage (voir page 63)
Mitigeur avec limitation de la température:
voir la page 63 pour le réglage. Une
limitation de la température n‘est pas
recommandée quand le mitigeur est
alimenté par un chauffe-eau instantané.
Ne pas utiliser de silicone contenant de
l‘acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu‘à se laver et
à assurer l‘hygiène corporelle.
Il est conseillé d‘équilibrer les pressions de l‘eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s‘assurer que le produit n‘a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Les mitigeurs de lavabos sont livrés en série avec
un jet d‘eau normal. Un aérateur est fourni pour
l‘obtention d‘un jet alternatif et peut être facilement
modifié sur place (voir la page 62).
• En cas de problèmes avec le chauffe-eau, ou bien si
un débit d‘eau plus important est souhaité, il est facile
de modifier sur place l‘aérateur joint (voir la page
62).
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,15 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d‘eau chaude: max. 80°C
Température recommandée: 65°C
Le produit est exclusivement conçu pour de l‘eau
potable!
Français
4

Montage voir page 60
Dysfonctionnement Origine Solution
Pas assez d´eau -Filtre du robinet d’arrêt encrassé. -Nettoyez / changez le filtre
-Clapet anti-retour bloque -Changez le clapet antiretour
Dureté de fonctionnement -Mécanisme d´arrêt défectueux -Changez le mécanisme d´arrêt
Le mitigeur goutte -Mécanisme d´arrêt défectueux -Changez le mécanisme d´arrêt
La chauffe-eau instantané ne
s’allume pas
-Filtres encrassés -Nettoyez / changez les filtres
-Clapet anti-retour bloque -Changez le clapet antiretour

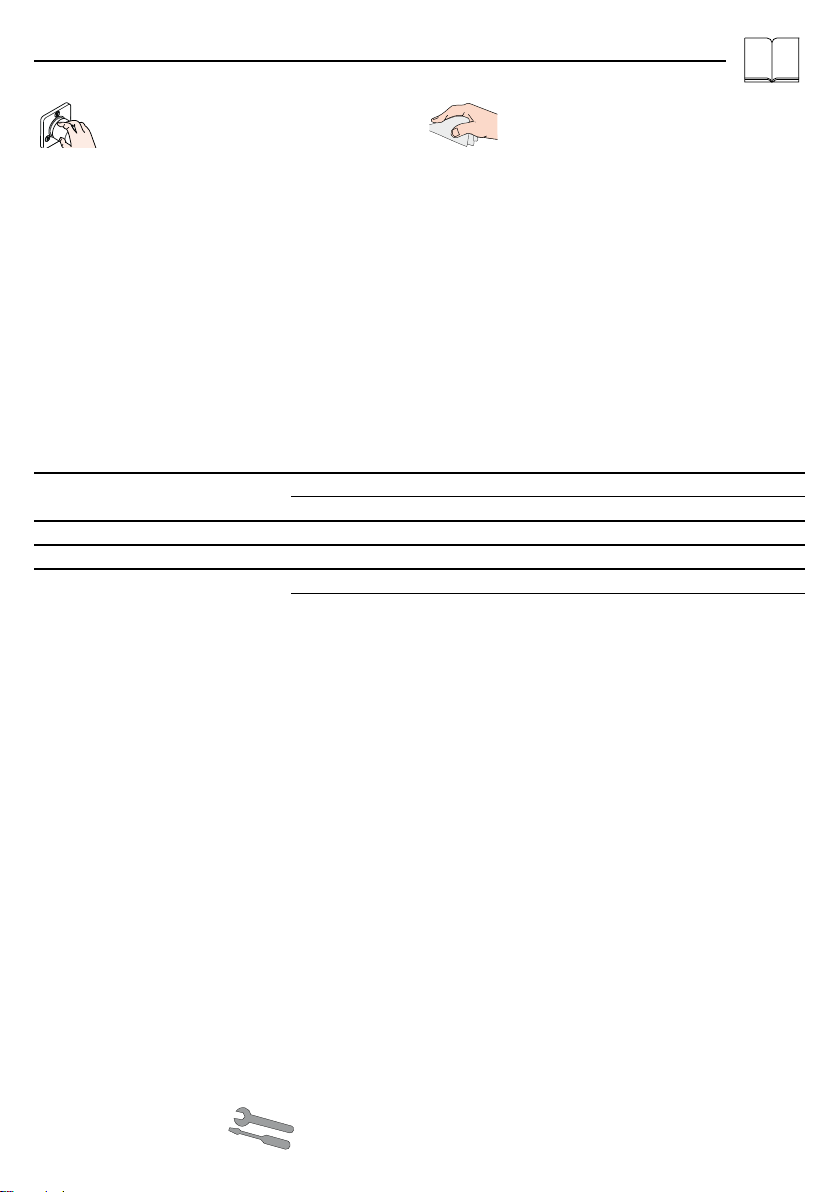

Nettoyage (voir page 67) et
brochure ci-jointe
Instructions de service (voir page
68)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Bec d‘écoulement réglable
Dans la version pour les droitiers, on utilise
le bec d‘écoulement livré. Pour les gauchers,
le bec peut être posé avec une rotation de
80° pour assurer une ergonomie parfaite. Il
suffit pour cela de dévisser le système de jet
d‘eau, à l‘aide d‘une clé appropriée, et de
remettre le bec en place.
Français
5

Installation putty
Special accessories (order as an
extra)
special tool 58085000
Spare parts (see page 70)
Flow diagram
(see page 65)
 Regular Regular //
Normal spray Regular
 Normal spray Booster
 Regular Booster
Dimensions (see page 64)
Maintenance (see page 66)
The non return valves must be checked
regularly according to DIN EN 1717 in
accordance with national or regional
regulations (at least once a year).
Adjustment (see page 63)
To adjust the hot water limiter on single lever
mixers, please see page 63. Using a hot
water limiter in connection with a continuous
flow water heater is not recommended.
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms.
• As a standard, the wash basin mixer taps are supplied
with a jet forming device equipped with a regular
handspray stream. For an alternative jet design, an
aerator is enclosed that can easily be retrofitted on
site (see page 62).
• If the continuous water heater causes any problems
or there is not enough flow of water, the aerator
comprised in the delivery can easily be retrofitted on
site (see page 62).
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,15 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
The product is exclusively designed for drinking water!
English
6

Assembly see page 60
Fault Cause Remedy
Insufficient water -Filter at the isolation valves soils. -Clean the filter / exchange filter
-Non return valve hasn’t moved
back
-Exchange non return valves
Mixer stiff -Shut-off unit damaged -Exchange shut-off unit
Mixer dripping -Shut-off unit damaged -Exchange shut-off unit
Instantaneous heater didn’t work -Filters are dirty -Clean the filter / exchange filter
-Non return valve hasn’t moved
back
-Exchange non return valves
Cleaning (see page 67) and
enclosed brochure
Operation (see page 68)
Hansgrohe recommends not to use as
drinking water the first half liter of water
drawn in the morning or after a prolonged
period of non-use.
Adjustable spout
For the version for right-handers, the spout
remains in the position as supplied to the
customer. For left-handers, the spout can be
turned by 80° to ensure perfect ergonomics.
Simply unscrew the jet forming device with
a suitable wrench and insert the spout in the
different position.
English
7

Mastice d‘installazione
Accessori speciali (non contenuto
nel volume di fornitura)
chiave per montaggio 58085000
Parti di ricambio (vedi pagg. 70)
Diagramma flusso
(vedi pagg. 65)
 Getto doccia Normale //
Getto normale a pioggia Normale
 Getto normale a pioggia Booster
 Getto doccia Booster
Ingombri (vedi pagg. 64)
Manutenzione (vedi pagg. 66)
La valvola di non ritorno deve essere
controllata regolarmente come da DIN EN
1717, secondo le normative nazionali e
regionali (almeno una volta all‘anno).
Taratura (vedi pagg. 63)
Per la regolazione del limitatore di
erogazione di acqua calda dei miscelatori
monocomando, vedi Pagina 63. Un
limitatore di erogazione di acqua calda in
combinazione con le caldaie istantanee non
è consigliabile.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato
esclusivamente per l‘giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell‘acqua fredda e dell‘acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• I miscelatori dei lavabi vengono forniti di serie con un
diffusore del getto munito di normale getto di doccia.
Per un getto alternativo è allegato una valvola di
aerazione, la quale può essere facilmente riallestita
sul posto (vedi Pagina 62).
• Nel caso di problemi con lo scalda-acqua oppure
nel caso si desiderasse più erogazione d‘acqua,
la valvola di aerazione in dotazione può essere
facilmente riallestita sul posto (vedi Pagina 62).
Dati tecnici
Pressione d‘uso: max. 1 MPa
Pressione d‘uso consigliata: 0,15 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell‘acqua calda: max. 80°C
Temp. dell‘acqua calda consigliata: 65°C
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
8

Montaggio vedi pagg. 60
Problema Possibile causa Rimedio
Scarsità d’acqua -Filtro sporco nelle valvole ad
angolo.
-Pulire / sostituire il filtro
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
Miscelatore duro -vitone di arresto danneggiato -sostituire il vitone di arresto
Miscelatore gocciola -vitone di arresto danneggiato -sostituire il vitone di arresto
La caldaia istantanea non lavora -Filtri sporchi -Pulire / sostituire i filtri
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
Pulitura (vedi pagg. 67) e brochure
allegata
Procedura (vedi pagg. 68)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Becco d‘uscita regolabile
Per la versione mano destra il becco
d‘uscita viene impiegato come nello stato di
consegna. Per i mancini, il becco può essere
girato di 80° per ottenere un‘ergonomia
perfetta. Svitare semplicemente il diffusore
del getto con l‘idonea chiave e inserire
nuovo il becco.
Italiano
9

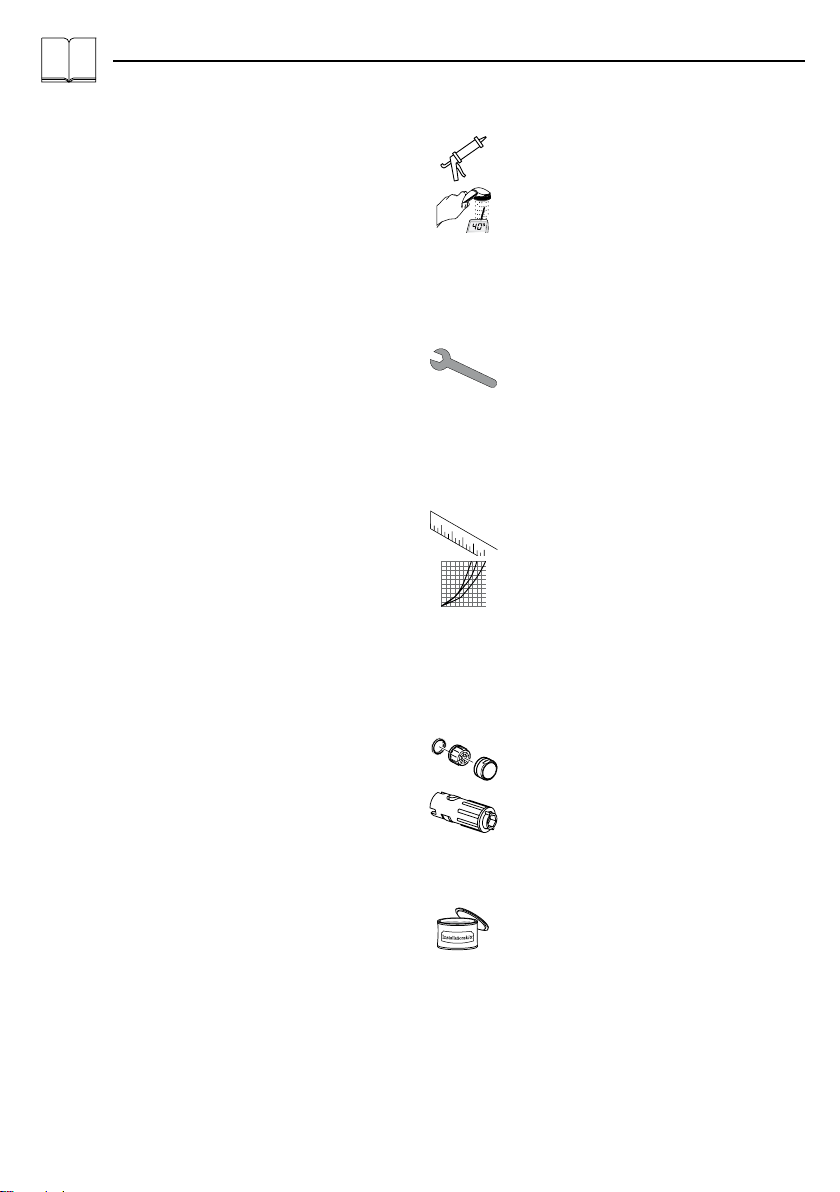

Masilla
Opcional (no incluido en el
suministro)
Llave de montaje 58085000
Repuestos (ver página 70)
Diagrama de circulación
(ver página 65)
 Chorro de ducha Normal //
Chorro de lluvia Normal
 Chorro de lluvia Booster
 Chorro de ducha Booster
Dimensiones (ver página 64)
Mantenimiento (ver página 66)
Las válvulas anti-retorno tienen que
ser controladas regularmente según la
norma DIN EN 1717, en acuerdo con las
regulaciones nacionales o regionales (una
vez al año, por lo menos).
Ajuste (ver página 63)
Uso como mezclador monomando con
limitación del caudal de agua caliente:
ver ajuste en pagina 63. En combianción
con calentadores instantáneos no es
recomendable limitar el caudal de agua
caliente.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Los grifos del lavabo se suministran de serie con un
adaptador de chorro de ducha normal. Para cambiar
el tipo de chorro se puede colocar fácilmente el
aireador adjunto (véase la página 62).
• En caso de problemas con el calentador instantáneo,
o cuando se desee más caudal de agua, se puede
colocar fácilmente el aireador adjunto (véase la
página 62).
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,15 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
El producto ha sido concebido exclusivamente para
agua potable.
Español
10
