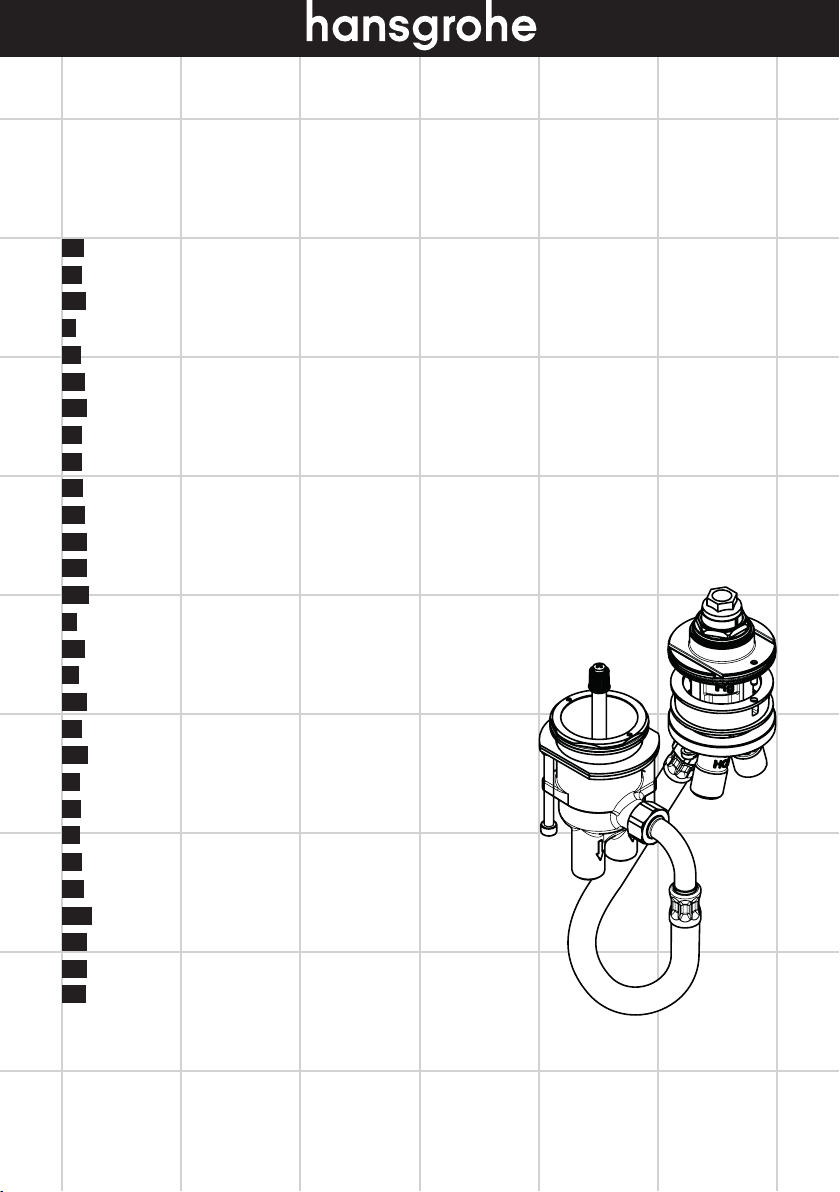

Hans Grohe Metropol 13159180 User manual

UNIDOMO®
www.unidomo.de
04621- 30 60 89 0
[email protected]
Mo.-Fr. 8:00-17:00 Uhr
a member of DAIKIN group
  
 
  

DE Montageanleitung 2
FR Instructions de montage 3
EN assembly instructions 4
IT Istruzioni per Installazione 5
ES Instrucciones de montaje 6
NL Handleiding 7
DK Monteringsvejledning 8
PT Manual de Instalación 9
PL Instrukcja montażu 10
CS Montážní návod 11
SK Montážny návod 12
ZH 组装说明 13
RU Инструкция по монтажу 14
HU Szerelési útmutató 15
FI Asennusohje 16
SV Monteringsanvisning 17
LT Montavimo instrukcijos 18
HR Uputstva za instalaciju 19
TR Montaj kılavuzu 20
RO Instrucţiuni de montare 21
EL Οδηγία συναρμολόγησης 22
SL Navodila za montažo 23
ET Paigaldusjuhend 24
LV Montāžas instrukcija 25
SR Uputstvo za montažu 26
NO Montasjeveiledning 27
BG Ръководство за монтаж 28
SQ Udhëzime rreth montimit 29
AR  30
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Magyar 15
Suomi 16
Svenska 17
Lietuviškai 18
Hrvatski 19
Türkçe 20
Română 21
Ελληνικά 22
Slovenski 23
Estonia 24
Latvian 25
Srpski 26
Norsk 27
БЪЛГАРСКИ 28
Shqip 29
30 
13159180

2Montage siehe Seite 31
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Um die Anschluss-Schläuche überprüfen zu können,
muss eine Revisionsöffnung vorhanden sein.
Es wird empfohlen, die Armatur mit einer “festen
Verrohrung” anzuschließen.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65° C
Thermische Desinfektion: max. 70°C / 4 min
Anschlüsse G 1/2: kalt rechts - warm links
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Serviceteile (siehe Seite 35)
Durchflussdiagramm
(siehe Seite 34)
Freier Durchfluss bei 0,3 MPa:
 Abgang 1
 Abgang 2
Kein essigsäurehaltiges Silikon verwenden!

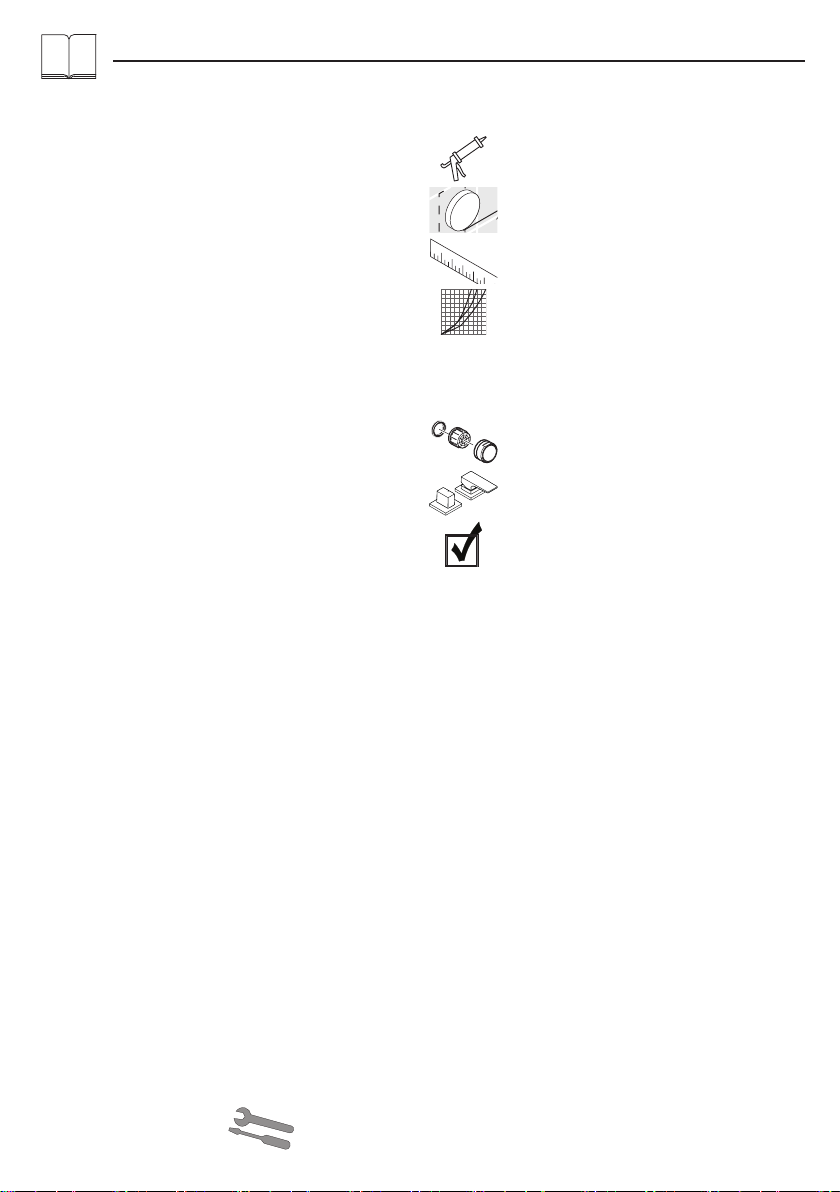

Symbolerklärung
Maße (siehe Seite 34)
Rohrunterbrecher (siehe Seite 33)
Fertigset (siehe Seite 36)
Prüfzeichen (siehe Seite 36)

3
Montage voir pages 31
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Pour des travaux d’entretien prévoir obligatoirement
une trappe de visite.
Il est conseillé de raccorder la robinetterie avec une
tuyauterie fixe.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65° C
Désinfection thermique: max. 70°C / 4 min
Raccordement G 1/2: froide à droite - chaude à gauche
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Pièces détachées (voir pages 35)
Diagramme du débit
(voir pages 34)
Débit libre à 0,3 MPa:
 Sortie 1
 Sortie 2
Ne pas utiliser de silicone contenant de
l'acide acétique!

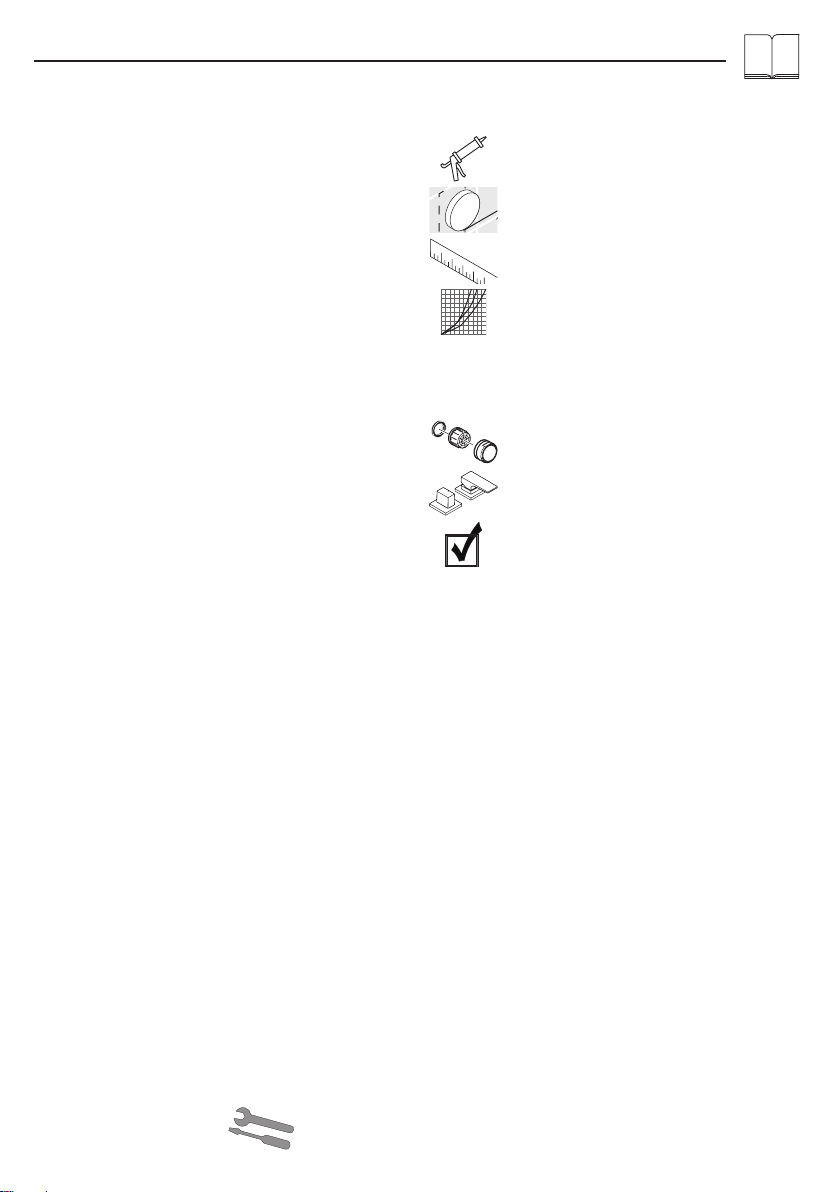

Description du symbole
Dimensions (voir pages 34)
Disconnecteur (voir pages 33)
Set de finition (voir pages 36)
Classification acoustique et
débit (voir pages 36)

4Assembly see page 31
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• There must be an access door for maintenace.
It will be recommended that the faucet will be con-
nected with solid pipes.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65° C
Thermal disinfection: max. 70°C / 4 min
Connections G 1/2: cold right - hot left
The product is exclusively designed for drinking water!
English
Spare parts (see page 35)
Flow diagram
(see page 34)
Rate of flow by 0,3 MPa:
 Outlet 1
 Outlet 2
Do not use silicone containing acetic acid!
Symbol description
Dimensions (see page 34)
Pipe interrupter (see page 33)
Finish set (see page 36)
Test certificate (see page 36)

5
Montaggio vedi pagg. 31
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• E necessaria un accesso di ispezione per la manuten-
zione.
Si raccomanda di collegare la rubinetteria con una
tubatura a sicura tenuta.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65° C
Disinfezione termica: max. 70°C / 4 min
Raccordi G 1/2: fredda a destra - calda a sinistra
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Parti di ricambio (vedi pagg. 35)
Diagramma flusso
(vedi pagg. 34)
Portata a 0,3 MPa:
 Uscita 1
 Uscita 2
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Ingombri (vedi pagg. 34)
Valvola antiriflusso (vedi pagg.
33)
Set esterno (vedi pagg. 36)
Segno di verifica (vedi pagg. 36)

6Montaje ver página 31
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• Para mantenimiento tiene que haber un registro!
Se aconseja conectar los cuerpos con una tubería
semi rigida.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65° C
Desinfección térmica: max. 70°C / 4 min
Racores excéntricos G 1/2: a la derecha frio - a la
izquierda caliente
El producto ha sido concebido exclusivamente para
agua potable.
Español
Repuestos (ver página 35)
Diagrama de circulación
(ver página 34)
Caudal con 0,3 MPa
 Salida 1
 Salida 2
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Dimensiones (ver página 34)
Interuptor de tubería (ver página
33)
Embellecedor exterior (ver
página 36)
Marca de verificación (ver
página 36)

7
Montage zie blz. 31
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• Voor eventuele reparatiewerkzaamheden moet een
revisieluik zijn aangebracht.
Het is aanbevolen de kraan met starre leidingen aan
te sluiten.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65° C
Thermische desinfectie: max. 70°C / 4 min
Aansluitingen G 1/2: koud rechts - warm links
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Service onderdelen (zie blz. 35)
Doorstroomdiagram
(zie blz. 34)
Vrije doorstroom bij 0,3 MPa:
 Uitgang 1
 Uitgang 2
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Maten (zie blz. 34)
Buisbeluchter (zie blz. 33)
Kleurset (zie blz. 36)
Keurmerk (zie blz. 36)

8Montering se s. 31
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• For at kunne servicere armaturet, skal der laves en
inspektionslem.
Det anbefales, at armaturet tilsluttes med faste rør.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65° C
Termisk desinfektion: max. 70°C / 4 min
Tilslutninger G 1/2: Koldt højre - varmt venstre
Produktet er udelukkende beregnet til drikkevand!
Dansk
Reservedele (se s. 35)
Gennemstrømningsdiagram
(se s. 34)
Fri gennemstrømning ved 0,3 MPa:
 Afgang 1
 Afgang 2
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Målene (se s. 34)
Rørafbryder (se s. 33)
Kappesæt (se s. 36)
Godkendelse (se s. 36)

9
Montagem ver página 31
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• Tem que ter um painel de acesso para manutenção.
É recomendável instalar a torneira com tubos rígidos.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65° C
Desinfecção térmica: max. 70°C / 4 min
Ligações G 1/2: fria à direita - quente à esquerda
Este produto foi única e exclusivamente concebido para
água potável!
Português
Peças de substituição (ver página
35)
Fluxograma
(ver página 34)
Caudal a 0,3 MPa:
 Saída 1
 Saída 2
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Medidas (ver página 34)
Válvula anti-retorno (ver página
33)
Conjunto completo (ver página 36)
Marca de controlo (ver página 36)

10 Montaż patrz strona 31
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Aby móc sprawdzić węże przyłączeniowe, musi
istnieć otwór rewizyjny.
Zaleca się podłączyć armaturę za pomocą “rur
trwałych”
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65° C
Dezynfekcja termiczna: maks. 70°C / 4 min
Przyłącza G 1/2: Zimna z prawej - Ciepła z lewej
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Części serwisowe (patrz strona 35)
Schemat przepływu
(patrz strona 34)
Swobodny przepływ przy 0,3 MPa:
 Wylot 1
 Wylot 2
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Wymiary (patrz strona 34)
Przerywacz rurowy (patrz strona
33)
Elementy zewnętrzne (patrz
strona 36)
Znak jakości (patrz strona 36)

11
Montáž viz strana 31
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Pro kontrolu připojovacích hadic musí být k dispozici
revizní šachta.
Doporučuje se armaturu připojit “pevnou instalací”.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65° C
Tepelná desinfekce: max. 70°C / 4 min
Přípoje G 1/2: studená vpravo - teplá vlevo
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Servisní díly (viz strana 35)
Diagram průtoku
(viz strana 34)
Volný průtok při 0,3 MPa
 odpad 1
 odpad 2
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Rozmìry (viz strana 34)
oddělovač trubky (viz strana 33)
Vrchní sada (viz strana 36)
Zkušební značka (viz strana 36)

12 Montáž viď strana 31
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Aby bolo možné skontrolovať pripojovacie hadice,
musí byť k dispozícii revízny otvor.
Odporúča sa, aby sa batéria pripojila pomocu pevné-
ho potrubia.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65° C
Termická dezinfekcia: max. 70°C / 4 min
Prípoje G 1/2: studená vpravo - teplá vľavo
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Servisné diely (viď strana 35)
Diagram prietoku
(viď strana 34)
Volný prietok pri 0,3 MPa
 odtok 1
 odtok 2
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Rozmery (viď strana 34)
Prerušenie potrubia (viď strana
33)
Vrchná sada (viď strana 36)
Osvedčenie o skúške (viď strana
36)

13
安装 参见第页 31
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 必须有一扇进口门，用于检修门。
建议使用无缝钢管连接龙头。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
连接管线G1/2： 左热右冷
该产品专为饮用水设计！
中文
备用零件 (参见第页35)
流量示意图
(参见第页34)
0,3MPa时的流速：
出水口1
出水口2
请勿使用含有乙酸的硅胶！
符号说明
大小 (参见第页34)
管道断续器 (参见第页33)
加工件 (参见第页36)
检验标记 (参见第页36)

14 Монтаж см. стр. 31
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Для того, чтобы можно было проверить шланги под-
ключения, необходимо открытие для проверки.
Рекомендуется подключать арматуру путем «жест-
кого соединения труб».
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65° C
Термическая дезинфекция: не более. 70°C / 4 мин
Подключение G 1/2: холодная справа - горячая слева
Изделие предназначено исключительно для питьевой
воды!
Русский
Κомплеκт (см. стр. 35)
Схема потока
(см. стр. 34)
Свободное истечение при 0,3 МПа:
 Выход 1
 Выход 2
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Размеры (см. стр. 34)
Прерыватель трубы (см. стр. 33)
Наружная часть (см. стр. 36)
Знак технического контроля
(см. стр. 36)

15
Szerelés lásd a oldalon 31
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
• Ahhoz, hogy ellenőrizhessük a csatlakozótömlőket,
gondoskodni kell egy átvizsgálónyílásról.
Ajánlatos a csaptelepet "szilárd csövezéssel" csatla-
koztatni.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65° C
Termikus fertőtlenítés: max. 70°C / 4 perc
G 1/2 csatlakozás: hideg jobbra – meleg balra
A terméket kizárólag ivóvízhez tervezték!
Magyar
Tartozékok (lásd a oldalon 35)
Átfolyási diagramm
(lásd a oldalon 34)
Szabad átfolyás 0,3 MPa nyomás esetén:
 Kifolyó 1
 Kifolyó 2
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Méretet (lásd a oldalon 34)
Csőmegszakító (lásd a oldalon 33)
A kész szerelvény (lásd a oldalon
36)
Vizsgajel (lásd a oldalon 36)

16 Asennus katso sivu 31
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Liitäntäletkujen tarkastamista varten tarvitaan ehdotto-
masti tarkastusaukko!
Suosittelemme kalusteiden asennusta "kiinteällä
putkituksella)
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65° C
Lämpödesinfektio: maks. 70°C / 4 min
Liittimet G 1/2: kylmä oikealla - kuuma vasemmalla
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
Varaosat (katso sivu 35)
Virtausdiagrammi
(katso sivu 34)
Vapaa läpivirtaus 0,3 MPa paineella:
 Lähtö 1
 Lähtö 2
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Mitat (katso sivu 34)
Putkikatkoin (katso sivu 33)
Valmissarja (katso sivu 36)
Koestusmerkki (katso sivu 36)

17
Montering se sidan 31
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Det måste finnas en revisionslucka för att det ska vara
möjligt att kontrollera anslutningsslangarna.
Vi rekommenderar att blandaren ansluts till en ”fast
rörledning”.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65° C
Termisk desinfektion: max. 70°C / 4 min
Anslutningar G 1/2: kallt höger – varmt vänster
Produkten är enbart avsedd för dricksvatten!
Svenska
Reservdelar (se sidan 35)
Flödesschema
(se sidan 34)
Fri genomströmning vid 0,3 MPa:
 Avlopp 1
 Avlopp 2
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Måtten (se sidan 34)
Rörventil (se sidan 33)
Färdigset (se sidan 36)
Testsigill (se sidan 36)

18 Montavimas žr. psl. 31
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Kad būtų galima patikrinti jungiamąją žarną, būtina
įrengti dureles!
Rekomenduojama prie maišytuvo jungti vientisus
vamzdžius.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65° C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Prijungimas G 1/2: Šaltas vanduo dešinėje,
karštas - kairėje
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Atsarginės dalys (žr. psl. 35)
Pralaidumo diagrama
(žr. psl. 34)
Laisvas vandens pralaidumas esant 0,3 MPa
slėgiui:
 Ištekėjimas 1
 Ištekėjimas 2
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Išmatavimai (žr. psl. 34)
Vamzdžio pertraukiklis (žr. psl.
33)
Virštinkinė (žr. psl. 36)
Bandymo pažyma (žr. psl. 36)

19
Sastavljanje pogledaj stranicu 31
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Da bi se mogla ispitati ispravnost spojnog crijeva
mora postojati otvor za provjeru
Preporuča se priključiti armaturu "fiksnom instalacijom"
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65° C
Termička dezinfekcija: tlak 70°C / 4 min
Spojevi G 1/2: hladna desno – topla lijevo
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Rezervni djelovi (pogledaj strani-
cu 35)
Dijagram protoka
(pogledaj stranicu 34)
Slobodan protok na 0,3 MPa:
 izlaz 1
 izlaz 2
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Mjere (pogledaj stranicu 34)
Ventil cijevi (pogledaj stranicu 33)
Završni set (pogledaj stranicu 36)
Oznaka testiranja (pogledaj
stranicu 36)
