Hans Grohe FORMAT Pro 72644000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / Assembly instructions 4
NL Gebruiksaanwijzing / Handleiding 5
DK Brugsanvisning / Monteringsvejledning 6
Lesezeichen
Deutsch 2
Français 3
English 4
Nederlands 5
Dansk 6
FORMAT Pro
72644000
FORMAT Design
72644670
FORMAT Pro
72482000
FORMAT Design
72482670

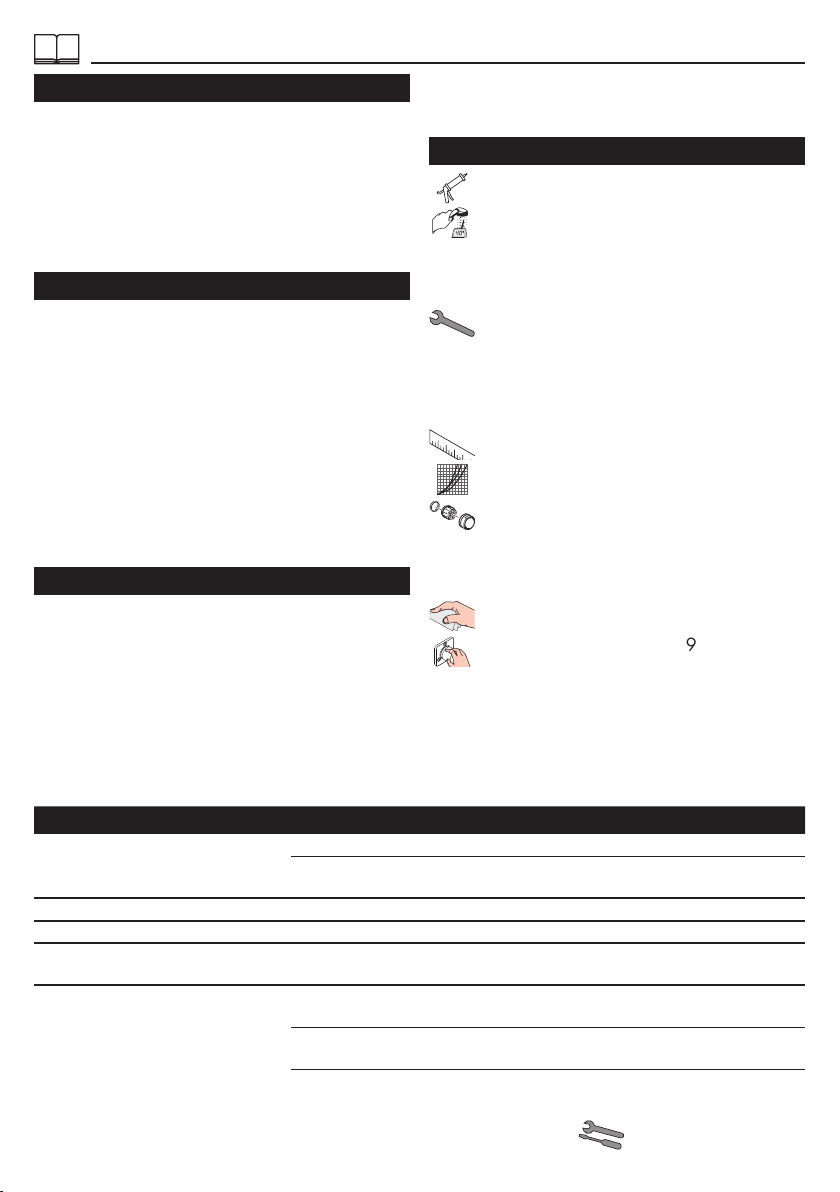

2
Deutsch
Montage (siehe Seite 13)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Der im Wannenmischer eingesetzte Umsteller (Typ
HC) ist als Einrichtung zur Absicherung gegen
Rücksaugung ausgeführt. Daher muss sich die
Unterkante des Umstellers min. 25 mm über dem
höchstmöglichen Schmutzwasserspiegel befinden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser
konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 10)
Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.
Wartung (siehe Seite 11 )
Rückflussverhinderer müssen gemäß EN 806-5 regelmä-
ßig in Übereinstimmung mit nationalen oder regionalen
Bestimmungen auf ihre Funktion geprüft werden
(mindestens einmal jährlich).
Maße (siehe Seite 12)
Durchflussdiagramm (siehe Seite 12)
Serviceteile (siehe Seite 13)
XXX = Farbcodierung
000 = Chrom
670 = Mattschwarz
Reinigung (siehe Seite 11 )
Bedienung (siehe Seite 9)
Störung Ursache Abhilfe
Wenig Wasser - Rückflussverhinderer sitzt fest
- Siebdichtung der Brause verschmutzt
- Rückflussverhinderer austauschen
- Siebdichtung zwischen Brause und
Schlauch reinigen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Zu niedrige Warmwassertemperatur - Warmwasserbegrenzung falsch
eingestellt
- Warmwasserbegrenzung einstellen
Durchlauferhitzer schaltet nicht ein - Drossel in der Handbrause nicht
ausgebaut
- Drossel aus der Handbrause
entfernen
- Siebdichtung der Brause verschmutzt - Siebdichtung zwischen Brause und
Schlauch reinigen
- Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen

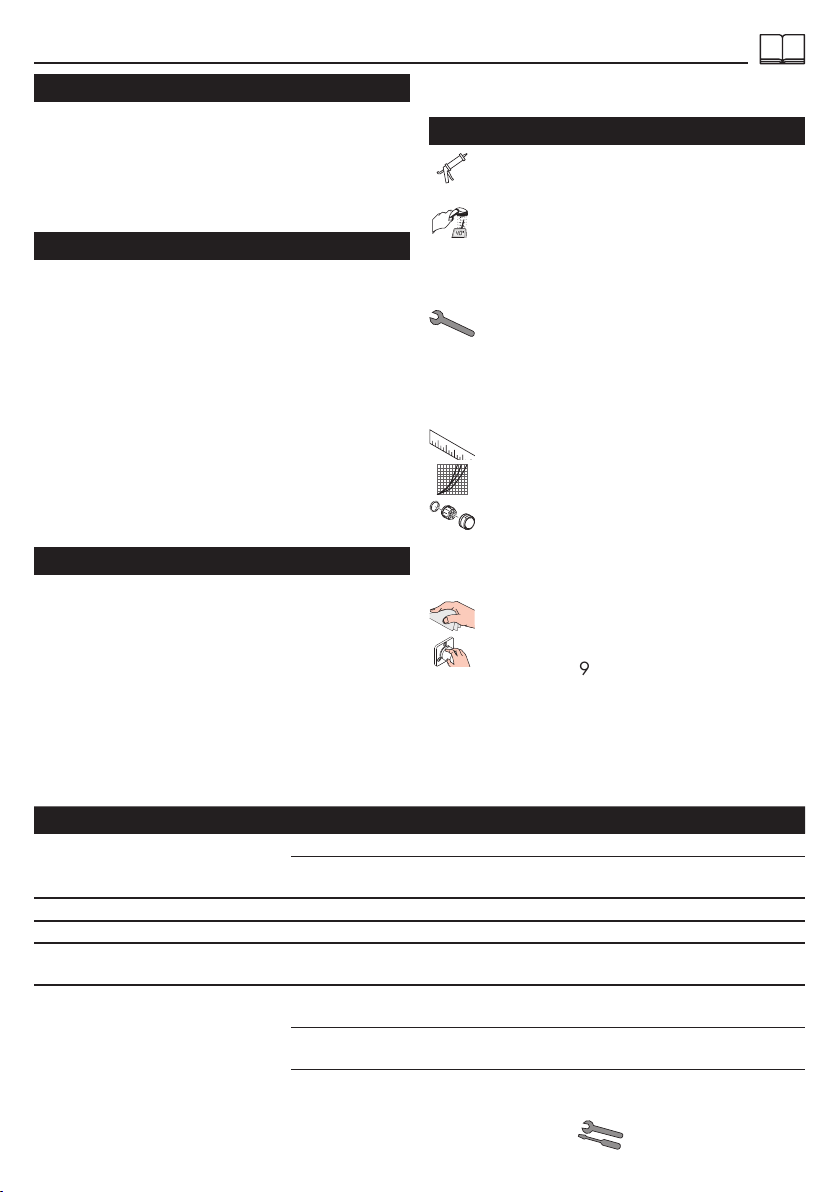

3
Français
Montage (voir pages 13)
Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• L'inverseur (type HC) utilisé dans le mitigeur bain-
douche est conçu en tant que protection contre la
réaspiration. C'est la raison pour laquelle le bord
inférieur de l'inverseur doit se trouver au moins à
25 mm au-dessus du niveau d'eau usée le plus haut
possible.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min
• Avec dispositif anti-retour
• Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Etalonnage (voir pages 10)
Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.
Entretien (voir pages 11 )
Les clapets anti-retour doivent être examinés régulière-
ment conformément à la norme EN 806-5 ou conformé-
ment aux dispositions nationales ou régionales quant à
leur fonction (au moins une fois par an).
Dimensions (voir pages 12)
Diagramme du débit (voir pages 12)
Pièces détachées (voir pages 13)
XXX = Couleurs
000 = Chromé
670 = Matt Black
Nettoyage (voir pages 11 )
Instructions de service
(voir pages 9)
Dysfonctionnement Origine Solution
Pas assez d´eau - Clapet anti-retour bloque
- Joint-filtre de douchette encrassé
- Changez le clapet antiretour
- Nettoyer le joint-filtre entre la
douchette et le flexible
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
Température d'eau chaude trop
basse, pas d´eau froide
- Limiteur de température mal
positionné
- Positionner le limiteur de tempéra-
ture
La chauffe-eau instantané ne s'allume
pas
- Réducteur de débit non démonté - Démonter le réducteur de débit de
la douchette
- Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la
douchette et le flexible
- Clapet anti-retour bloque - Changez le clapet antiretour

4
English

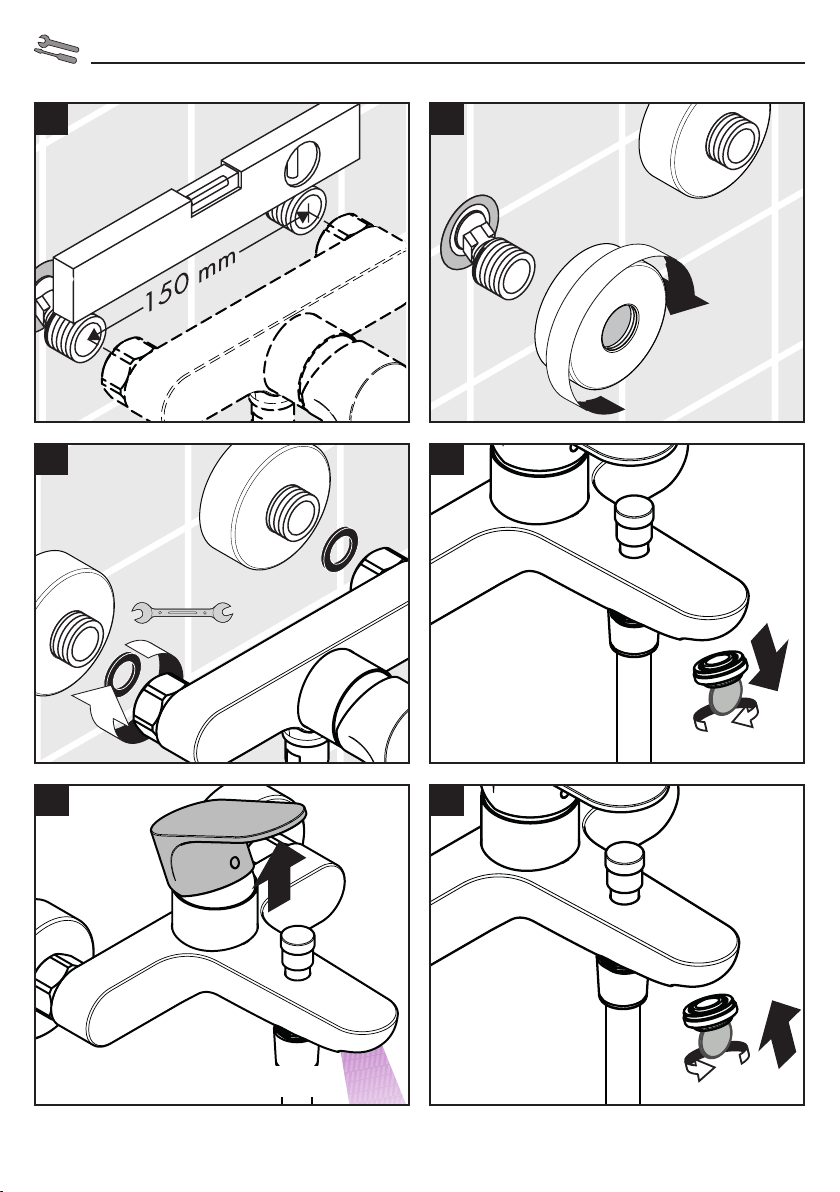

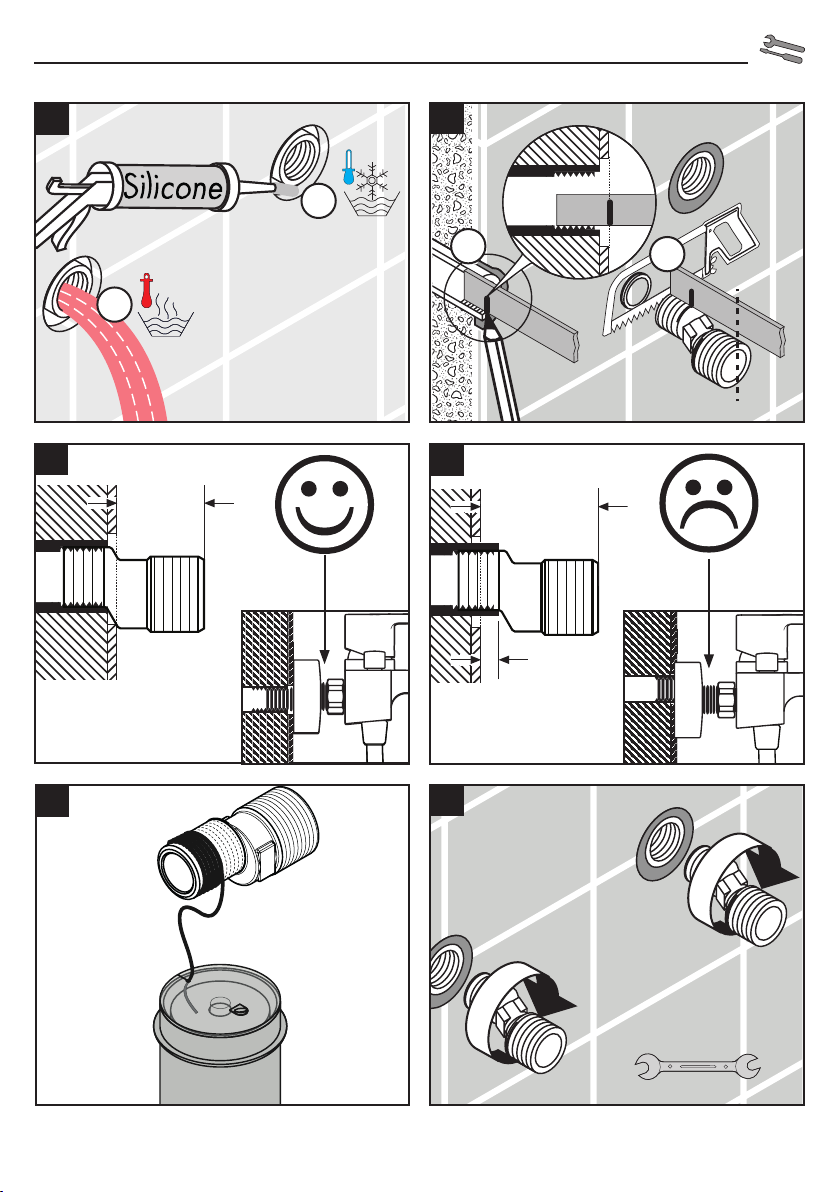

Assembly (see page 13)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal pressures.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The diverter (type HC) installed in the bath mixer is
designed as an anti-retraction device. For this reason,
the lower edge of the diverter must be at least 25 mm
above the highest possible dirty water level.
Special information for UK
If installing this product with a pump, please be aware
that it has to have negative head switching. This product
will not function with a positive head pump.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
• Safety against backflow
• The product is exclusively designed for drinking
water!
Symbol description
Do not use silicone containing acetic acid!

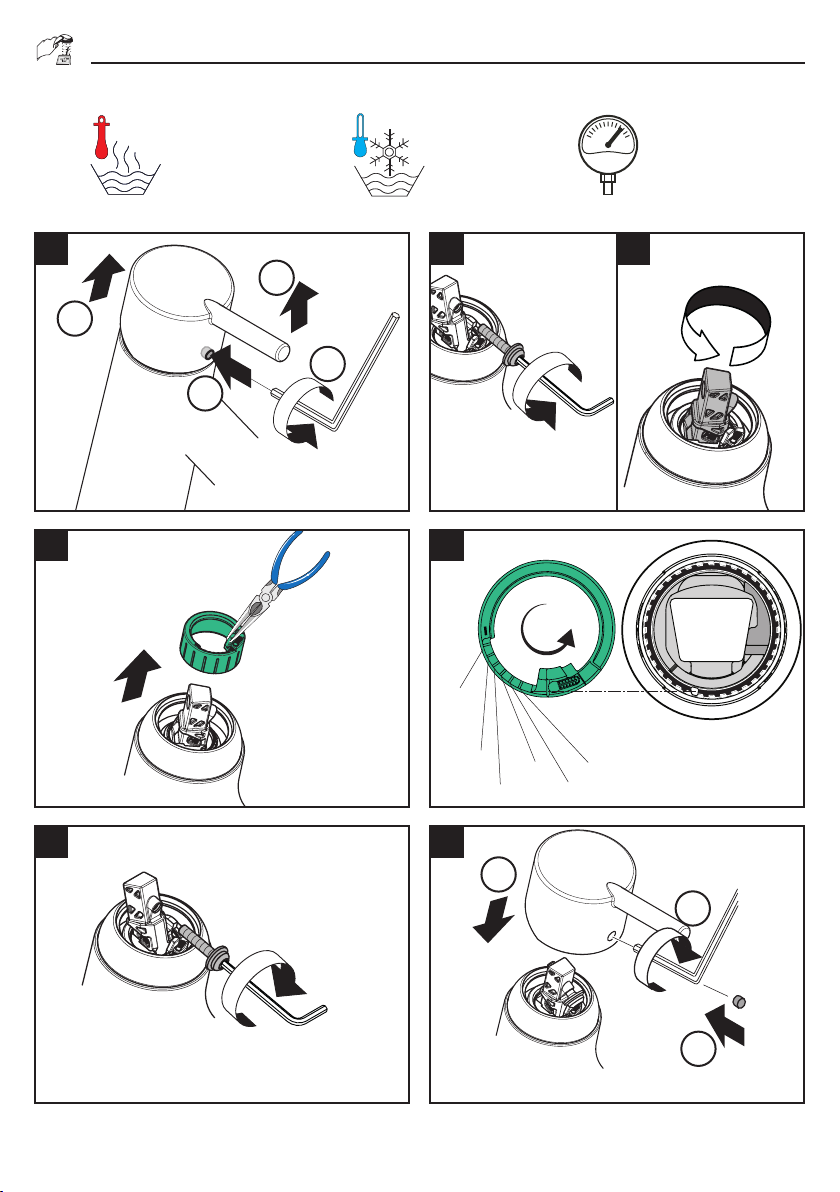

Adjustment (see page 10)
To adjust the hot water limiter. Using a hot water limiter in
combination with a continuous flow water heater is not
recommended.
Maintenance (see page 11 )
The check valves must be checked regularly according to
EN 806-5 in accordance with national or regional
regulations (at least once a year).
Dimensions (see page 12)
Flow diagram (see page 12)
Spare parts (see page 13)
XXX = Colors
000 = Chrome Plated
670 = Matt Black
Cleaning (see page 11 )
Operation (see page 9)
Fault Cause Remedy
Insufficient water - check valve hasn't moved back
- Shower filter seal dirty
- Exchange check valves
- Clean filter seal between shower
and hose
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter
Instantaneous heater didn’t work - Flow limiter in handshower isn’t
removed
- Remove flow limiter
- Shower filter seal dirty - Clean filter seal between shower
and hose
- check valve hasn't moved back - Exchange check valves

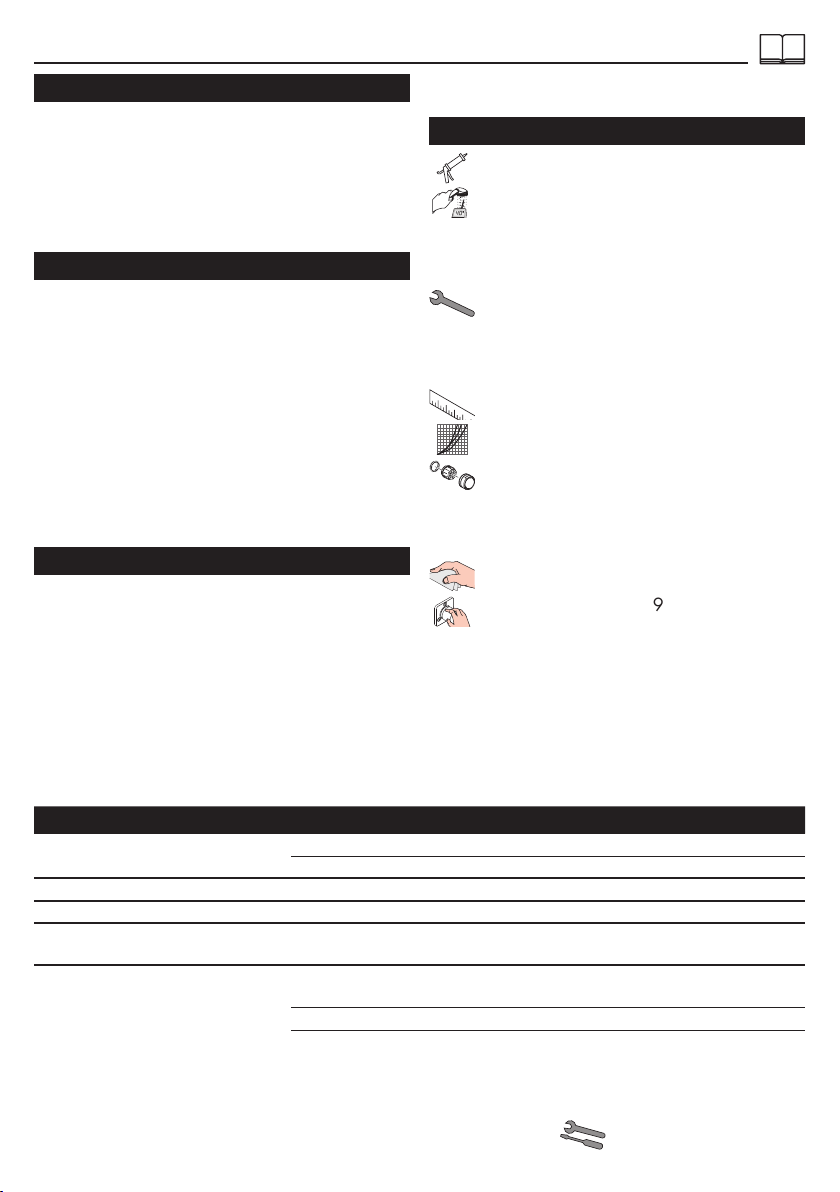

5
Nederlands
Montage (zie blz. 13)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Het product mag alleen voor het wassen, hygiënische
doeleinden en voor de lichaamreiniging worden
gebruikt.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende installa-
tierichtlijnen moeten nageleefd worden.
• De in de badmengkraan gebruikte regelaar (type
HC) is uitgevoerd als inrichting ter beveiliging tegen
terugzuiging. Daarom moet de onderkant van de
regelaar zich min. 25 mm boven de hoogst mogelijke
vuilwaterspiegel bevinden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C / 4 min
• Beveiligd tegen terugstromen
• Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 10)
Instellen van de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.
Onderhoud (zie blz. 11 )
Keerkleppen moeten volgens EN 806-5 regelmatig en
volgens plaatselijk geldende eisen op het funktioneren
gecontroleerd worden. (Tenminste een keer per jaar)
Maten (zie blz. 12)
Doorstroomdiagram (zie blz. 12)
Service onderdelen (zie blz. 13)
XXX = Kleuren
000 = Verchroomd
670 = Matt Black
Reinigen (zie blz. 11 )
Bediening (zie blz. 9)
Storing Oorzaak Oplossing
Weinig water - Terugslagklep zit vast
- Zeefdichting handdouche verstopt
- Terugslagklep uitwisselen
- Zeefdichting handdouche reinigen
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Temperatuur van warm water te laag - Heetwaterbegrenzer verkeerd
ingesteld
- Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in - Begrenzer van handdouche niet
verwijderd
- Begrenzer uit handdouche
verwijderen
- Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
- Terugslagklep zit vast - Terugslagklep uitwisselen

6
Dansk
Montering (se s. 13)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Omstilleren (type HC), som er integreret i blanderen,
er konstrueret som sikring mod retursugning. Derfor
skal omstillerens underkant være mindst 25 mm over
det højst mulige snavsevandsniveau.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Forindstilling (se s. 10)
Indstilling af varmvandsbegrænsningen. I forbindelse
med gennemstrømningsvandvarmere anbefaler vi ikke en
varmvandsspærre.
Service (se s. 11 )
Ifølge EN 806-5 skal gennmestrømningsbegrænsere i
overenstemmelse med nationale regler afprøves
regelmæssigt (mindst en gang om året).
Målene (se s. 12)
Gennemstrømningsdiagram
(se s. 12)
Reservedele (se s. 13)
XXX = Overflade
000 = Krom
670 = Matt Black
Rengøring (se s. 11 )
Brugsanvisning (se s. 9)
Fejl Årsag Hjælp
For lidt vand - Kontraventilen hænger
- Sien mellem bruser og slange er
snavset
- Udskift kontraventil
- Rengør sien mellem bruser og
slange
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er
forkert indstillet
- Indstil varmtvandsbe-grænsningen
Vandvarmeren går ikke i gang - Vandsparen i håndbruseren er ikke
fjernet
- Afmonter vandsparen i håndbruse-
ren
- Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og
slange
- Kontraventilen hænger - Udskift kontraventil

7
SW 24 mm
36 mm
X + 36 mm
X 36
X
5
1
3b
2
4
3a
1. 2.
1.
2.
max.
39 mm
max.
5 mm
Montage

8
7
8
SW 30 mm
(17 Nm)
10 11
9
> 2 min
6
(0,7 Nm)
Montage

9
Bedienung
1.
2.
FORMAT Pro
72482000
FORMAT Design
72482670
FORMAT Pro
72644000
FORMAT Design
72644670

0,3 MPa
60 °C 10 °C
10
Justierung
+
+
21 3
4 5
6 7
4.
3.
1.
2.
3.
1.
2.
6 x
36°C
38°C
43°C
50°C
55°C
60°C
17 x
SW 4 mm
SW 4 mm
(5 Nm)
SW 4 mm
SW 4 mm

DE Reinigungsempfehlung / Garantie / Kontakt
FR Recommandation pour le nettoyage / Garanties / Contact
EN Cleaning recommendation / Warranty / Contact
NL Aanbevelingen inzake reiniging / Garantie / Contact
DK Rengøringsvejledning / Garanti / Kontakt
www.hansgrohe.com/cleaning-recommendation
11
Wartung Reinigung
1. 2.
2. 1.
1 2 3

bar
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
5,50,55
6,00,60
036912 15 18 21 24 27 30
MPa
00,1 0,2 0,3 0,4 0,5
Q = l/min
Q = l/sec
2
1
1B
bar
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
5,50,55
6,00,60
036912 15 18 21 24 27 30
MPa
00,1 0,2 0,3 0,4 0,5
Q = l/min
Q = l/sec
1
1B
68Ø
15-23
127
173
2 0
°
19 91
121
G1/2
G1/2
184
150±12
218
G1/2
144
174
55
55
85
1
5-23
68Ø
G1/2
25
119
150
±12
218
184
12
Maße / Durchflussdiagramm
FORMAT Pro
72482000
FORMAT Design
72482670
FORMAT Pro
72644000
FORMAT Design
72644670

13
92730000
94980XXX
95704000
(72482000)
95704610
(72482670)
95008000
97978000
97981XXX
97979XXX
96467XXX
94140000
98163000
(15x2)
97220000
96157XXX
96429000
97406XXX
98193000
(32x2)
98164000
(33x1,5)
97977XXX
94656XXX
(30 l/ min)
97406XXX
97977XXX
94074000
94980XXX
98193000
(32x2)
95008000
96044XXX
98129000
(14x2)
98164000
(33x1,5)
96467XXX
94140000
98163000
(15x2)
97220000
96157XXX
96429000
92730000
96922000
96922000
96029000
95704000
(72644000)
95704610
(72644670)
96029000
Serviceteile
FORMAT Pro
72482000
FORMAT Design
72482670
FORMAT Pro
72644000
FORMAT Design
72644670

14

15

Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
04/2023 9.01057.01
