Hans Grohe AXOR Urquiola 11043 1 Series Installation guide

Urquiola
11043XX1
Installation Instructions / Warranty


*Please know and follow all applicable local plumbing codes when setting the temperature on the water heater.
* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du
chaue-eau.
*Debe conocer y cumplir todos los códigos locales aplicables para ajustar la temperatura del calentador de agua.
Recommended water
pressure
Pression d’eau recommandée Presión recomendada en servicio 15 - 75 psi
Max. water pressure Pression d’eau maximum Presión en servicio max. 145 psi
Recommended hot water
temp.
Température recommandée d'eau
chaude
Temperatura recomendada del
agua caliente
10� - 140� F*
Max. hot water temp Température maximum d'eau
chaude
Temperatura del agua caliente
max.
176�F*
Flow rate Capacité nominale Caudal máximo 1.5 gpm
Technical Information / Données techniques / Datos tecnicos

3
Installation Considerations
For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to com-
plete the installation.
•
•
This faucet requires rough 10303181 (not
included). The rough must be installed and the
nished wall completed and made watertight
before installation of the trim kit.
Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product
in a safe place. The receipt is required should it
be necessary to request warranty parts.
•
•
À prendre en considération pour l’installation
Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous de
disposer de tous les outils et du matériel néces-
saires pour l’installation.
Cette pièce doit être utilisée avec la pièce de
surface 10303181 (pas d'inclus). La pièce de
•
•
•
surface doit être installée et la surface du mur
ni doit être terminée et étanche.
Conservez ce livret et le reçu (ou une autre
preuve sur laquelle gurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
•
Consideraciones para la instalación
Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
Esta pieza exterior es para usar con la
pieza interior 10303181 (no incluido). Debe
•
•
•
instalarse la pieza interior y debe terminarse e
impermeabilizarse la supercie del acabado de
la pared.
Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
•

4
English
Installation
(1) Remove the caps.
() Cut the plaster shields so that they extend ¹⁄₁₆"
outside the surface of the nished wall.
(3) Seal the wall around the i-box
with waterproof sealant.
Failure to seal the wall can lead to
possible water damage.
Remove the hot cartridge.
Install the new hot cartridge included with the trim kit.
2
1
1.
.
3.
Silicone
3
2

5
Français Español
Installation
(1) Retirez les capuchons.
() Coupez le protecteur de façon à ce qu’une partie
de ¹⁄₁₆ po soit à l’extérieur de la surface du mur ni.
(3) Scellez le mur autour du
protecteur à l’aide d’un agent
d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer
des dommages.
Instalación
(1) Retire las tapas.
() Corte el protector de yeso de modo que sobre-
salga ¹⁄₁₆" de la supercie de la pared terminada.
(3) Selle la pared alrededor del
protector de yeso con un sellador
impermeable.
Si no se sella la pared, pueden
producirse daños por acción del
agua.
Retirez la cartouche de l'eau chaude.
Installez la nouvelle cartouche qui est inclus avec la
trousse.
Retire el cartucho de la agua caliente.
Instale el nuevo cartucho que es incluido con el
juego.

6
English

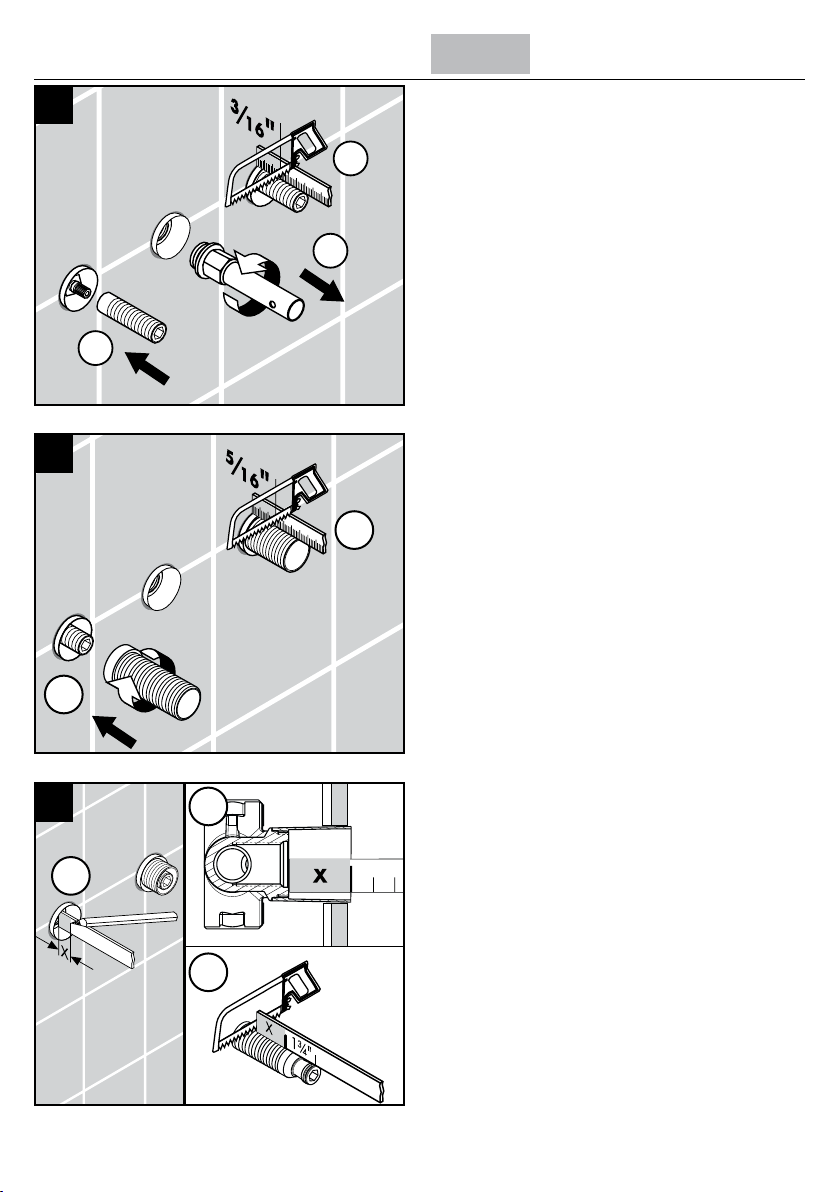

(1) Install the spindle extensions.
() Cut each spindle extension so that it extends ³⁄₁₆"
outside the surface of the nished wall.
(3) Remove the plug from the spout outlet.
(1) Install the slip connectors.
() Cut each slip connector so that it extends ⁵⁄₁₆"
outside the surface of the nished wall.
(1) Measure the distance from the spout outlet of the
rough to the outside of the plaster shield ("X").
() Cut the nipple so that it is X + 1¾" mm long.
4
1.
.
3.
17 mm
5
1.
.
6
1.
.
X + 1¾"
1.

7
Français Español
(1) Installez la tige d’extension.
() Coupez la tige d’extension de façon à ce qu’une
partie de ³⁄₁₆ po soit à l’extérieur de la surface du
mur ni .
(3) Retirez le bouchon du port de bec (3).
(1) Installez le raccord à glissement (1).
() Coupez le raccord à glissement de façon à
ce qu’une partie de ⁵⁄₁₆ po soit à l’extérieur de la
surface du mur ni .
(1) Mesurez la distance entre la surface de la pièce
du port de bec de remplissage et le rebord extérieur
du protecteur (« X »).
Ajoutez 1¾ po à la mesure « X ».
() Coupez le raccord leté de façon à ce qu’il
mesure « X » + 1¾ po de long.
(1) Instale el husillo de extensión.
() Corte el husillo de extensión de modo que sobre-
salga ³⁄₁₆" de la supercie de la pared terminada.
(3) Retire el tapón del oricio del surtidor.
(1) Instale el acoplamiento deslizante.
() Corte el acoplamiento deslizante de modo
que sobresalga ⁵⁄₁₆" de la supercie de la pared
terminada.
(1) Mida la distancia desde la supercie de la parte
interna del oricio del surtidor hasta el borde externo
del protector de yeso (“X”).
Agregue 1¾" mm a X.
() Corte el niple roscado para que tenga X + 1¾"
de largo.

8
English
Install the spout on the baseplate.
Tighten the screws using a 3 mm Allen wrench.
(1) Wrap the threads on the nipple using Teon tape.
() Install the nipple using an 1 mm Allen wrench
(not included). It should extend 1⅛" mm outside the
surface of the nished wall.
(1) Push the baseplate against the wall.
() Install the nuts.
(3) Tighten the spout screws using a 3mm Allen
wrench.
7
3 mm
!
3 mm
8
1.
.
3.
12 mm
9
1.
.


Français Español
Installez le bec sur le plaque de base.
Serrez les vis á l'aide d'une clé hexagonale de 3 mm.
(1) Enveloppez les lets sur le raccord leté avec du
ruban Téon.
() Installez le raccord leté.
Serrez le raccord leté à l’aide d’une clé hexagonale
de 1 mm.
Le niple devrait étendre 1⅛ po hors de la surface du
mur ni.
(1) Installez le bec et le plaque de base.
() Installez les écrous.
(3) Serrez le vis du bec á l'aide d'une clé hexagonale
de 3 mm.
Instale el surtidor en la placa de base.
Apreite los tornillos con una llave de 3 mm.
(1) Envuelva las roscas del niple con cinta de Teon.
() Instale el niple.
Apriete el niple con una llave Allen de 1 mm.
El niple debe extender 1⅛" fuera de la supercie
del acabado de la pared.
(1) Instale la placa de base y el surtidor.
() Instale las tuercas.
(3) Apriete el tornillo del surtidor con una llave de 3
mm.

10
English
Install the handles.
Inspect the alignment of the handles.
If one of the handles is not parallel, remove it (1).
Rotate the handle slightly () and reinstall it (3).
10
12
1. .
3.
