Hans Grohe Clubmaster Pressure Balance Shower Set With Rough 04907 0... Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Croma Pressure Balance
Shower Set With Rough
04909xx0
Croma Select E Pressure Balance
Shower Set With Rough
04911xx0
Clubmaster Pressure Balance
Shower Set With Rough
04907xx0

2
English
Technical Information
Water pressure
recommended 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Hot water temp.
recommended 120°-140° F (49°- 60°C)*
maximum 158°F (70° C)*
Flow rate @ 44 PSI (0.3 Mpa)
valve 5.5 GPM (20.8 L/min)
26478xx1, 26528xx1 2.0 GPM (7.6 L/min)
28496xx1 2.5 GPM (9.5 L/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
 This set is for a one-function (showerhead
only) installation. Do not attempt to add
a second function.
• This pressure balance valve is for use with shower
heads rated at 1.1 GPM (4.2 L/min) or higher.
• #26478xx1 only: this showerhead is
intended for use with an automatically
compensating valve rated at 1.9 GPM
(7.2 L/min) or less.
• #26528xx1 only: This showerhead is for use
with automatic compensating valves rated at
1.5 GPM (5.7 L/min) or less.
• #28496xx1 only: This showerhead is for use
with automatic compensating valves rated at
2.0 GPM (7.6 L/min) or less.
• To prevent scald injury, the maximum output
temperature of the shower mixing valve must be
no higher than 120°F (49°C). In Massachusetts,
the maximum output temperature can be no
higher than 112°F (44°C).
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
The rotational limit stop (see page 27)
 To reduce the risk of scald injury,
adjust the rotational limit stop if:
• The maximum output temperature is greater
than 120°F (49°C) or that permitted by local
plumbing code.
• The temperature of the incoming hot or cold
water supply changes seasonally, or if changes
are made to the water heater.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (49°- 60°C)*
maximum 158°F (70° C)*
Capacité nominale @ 44 PSI (0.3 Mpa)
soupape 5.5 GPM (20.8 L/min)
26478xx1, 26528xx1 2.0 GPM (7.6 L/min)
28496xx1 2.5 GPM (9.5 L/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
 Cet ensemble est destiné à une
installation à une fonction (pomme de
douche uniquement). N'essayez pas
d'ajouter une deuxième fonction.
• Ce soupape d'équilibrage de pression devrait
être seulement utilisé avec les pommes de
douche évaluées à 1.1 GPM (4.2 L/min) ou plus.
• 26478xx1 seulement: Cette pomme de
douche doit être utilisée avec une soupape qui
compense automatiquement, et est évalué à
1.9 GPM (7.2 L/min) ou moins.
• 26528xx1 seulement: Cette pomme de
douche doit être utilisée avec une soupape qui
compense automatiquement, et est évalué à
1.5 GPM (5.7 L/min) ou moins.
• 28496xx1 seulement: Cette pomme de
douche doit être utilisée avec une soupape qui
compense automatiquement, et est évalué à
2.0 GPM (7.6 L/min) ou moins.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit pas
excéder 120°F (49°C). Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F (44°C).
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
La butée de limite de rotation (voir
p. 27)
 Pour réduire les risques de blessures
par brûlure, réglez la butée de limite de
rotation si :
• La température maximale de l’eau est supérieure à
120 °F (49° C) ou à la température permise par
le code de plomberie local.
• La température de l’alimentation en eau chaude ou
froide varie selon les saisons, ou des modifications
sont apportées au chauffe-eau.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1-0.5 MPa)
máximo 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (49°- 60°C)*
máximo 158°F (70° C)*
Caudal máximo @ 44 PSI (0.3 Mpa)
válvula 5.5 GPM (20.8 L/min)
26478xx1, 26528xx1 2.0 GPM (7.6 L/min)
28496xx1 2.5 GPM (9.5 L/min)
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
 Este conjunto es para una instalación de
una función (solo cabezal de ducha). No
intente agregar una segunda función.
• Esta válvula de equilibrio de presión debe
ser utilizado sólo con alcachofas de la ducha
valoradas en 1.1 GPM (4.2 L/min) o más.
• 28478xx1 solamente: Esta ducha cabezal
debe ser utilizada con una válvula que
compensa automáticamente, y es valorado en
1.9 GPM (7.2 L/min) o menos.
• 26528xx1 solamente: Esta ducha cabezal
debe ser utilizada con una válvula que
compensa automáticamente, y es valorado en
1.5 GPM (5.7 L/min) o menos.
• 28496xx1 solamente: Esta ducha cabezal
debe ser utilizada con una válvula que
compensa automáticamente, y es valorado en
2.0 GPM (7.6 L/min) o menos.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F (44°C).
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
El tope límite rotacional (ver página 27)
 Para evitar lesiones por escaldadura,
ajuste el tope límite rotacional si:
• La temperatura máxima de salida es mayor a
120°F (49° C) o la temperatura permitida por
el código de plomería local.
• La temperatura del suministro de entrada de
agua caliente o fría cambia estacionalmente, o
si se realizan cambios al calentador de agua.

5

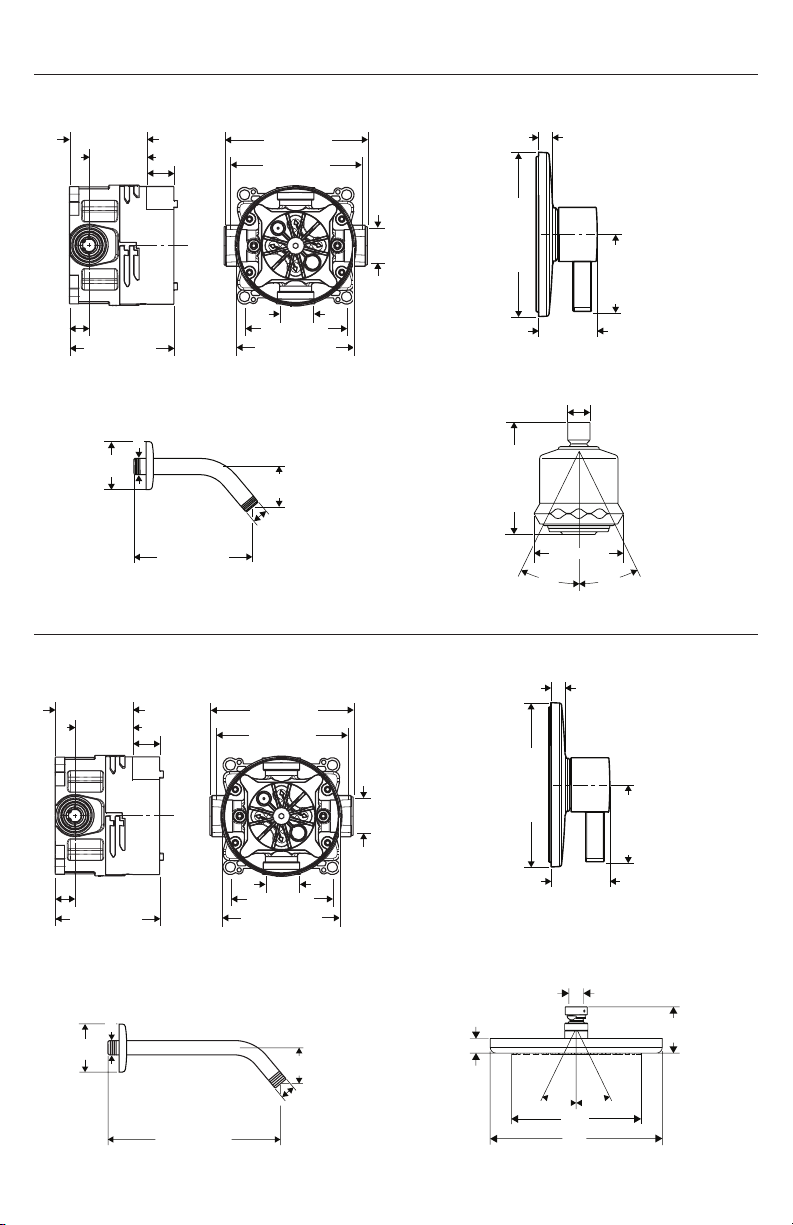

Clubmaster Pressure Balance Shower Set 04907xx0
Croma Pressure Balance Shower Set 04909xx0
iBox Universal Plus
01850181
Ecostat Pressure Balance Trim S
04233xx0
Showerarm Standard 6"
27411xx3
Showerarm Standard 9"
04816xx3
Clubmaster Showerhead 3-Jet
28496xx1
Croma Showerhead 220 1-Jet
26478xx1
Ecostat Pressure Balance Trim S
04233xx0
iBox Universal Plus
01850181
3⅛" (80 mm)
2⅜" (60 mm)
1⅛" (28 mm)
⅞" (21 mm)
4¼" (108 mm)
5⅞" (149 mm)
5⅜" (137 mm)
¾ NPT
4⅛" (106 mm)
Ø4¾" (120 mm)
¾ NPT
3⅛" (80 mm)
2⅜" (60 mm)
1⅛" (28 mm)
⅞" (21 mm)
4¼" (108 mm)
5⅞" (149 mm)
5⅜" (137 mm)
¾ NPT
4⅛" (106 mm)
Ø4¾" (120 mm)
¾ NPT
3⅛" (79 mm)
6¾" (170 mm)
⅝" (15 mm)
2⅜"-4¼"
(60 mm - 108 mm)
3⅛" (79 mm)
6¾" (170 mm)
⅝" (15 mm)
2⅜"-4¼"
(60 mm - 108 mm)
26°
26°
G ½
4⅝" (116 mm)
3⅝" (93 mm)
G ½
¾"
2⅜"
8⅝"
6¼"
26°
26°
2½"
(62 mm)
2½"
(62 mm)
5¼" (128 mm)
½ NPT
G½
9¼" (235 mm)
G½
2½"
(62 mm)
2½"
(62 mm)
½ NPT

6
Croma Select E Pressure Balance Shower Set
04911xx0
Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
Showerarm Standard 9"
04186xx3
Croma Select E Showerhead 180 2-Jet
26528xx1
Ecostat Pressure Balance Trim E
15718xx1
iBox Universal Plus
01850181
⅝" (15 mm)
2⅜"-3½"
(61-89 mm)
3⅛" (80 mm)
6⅛"/6⅛" (155/155 mm)
3⅜" (85 mm)
7⅜" / 7⅜" (187/187 mm)
G½
2
6
°
2
6
°
3⅛" (80 mm)
2⅜" (60 mm)
1⅛" (28 mm)
⅞" (21 mm)
4¼" (108 mm)
5⅞" (149 mm)
5⅜" (137 mm)
¾ NPT
4⅛" (106 mm)
Ø4¾" (120 mm)
¾ NPT
9¼" (235 mm)
G½
2½"
(62 mm)
2½"
(62 mm)
½ NPT
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm

7

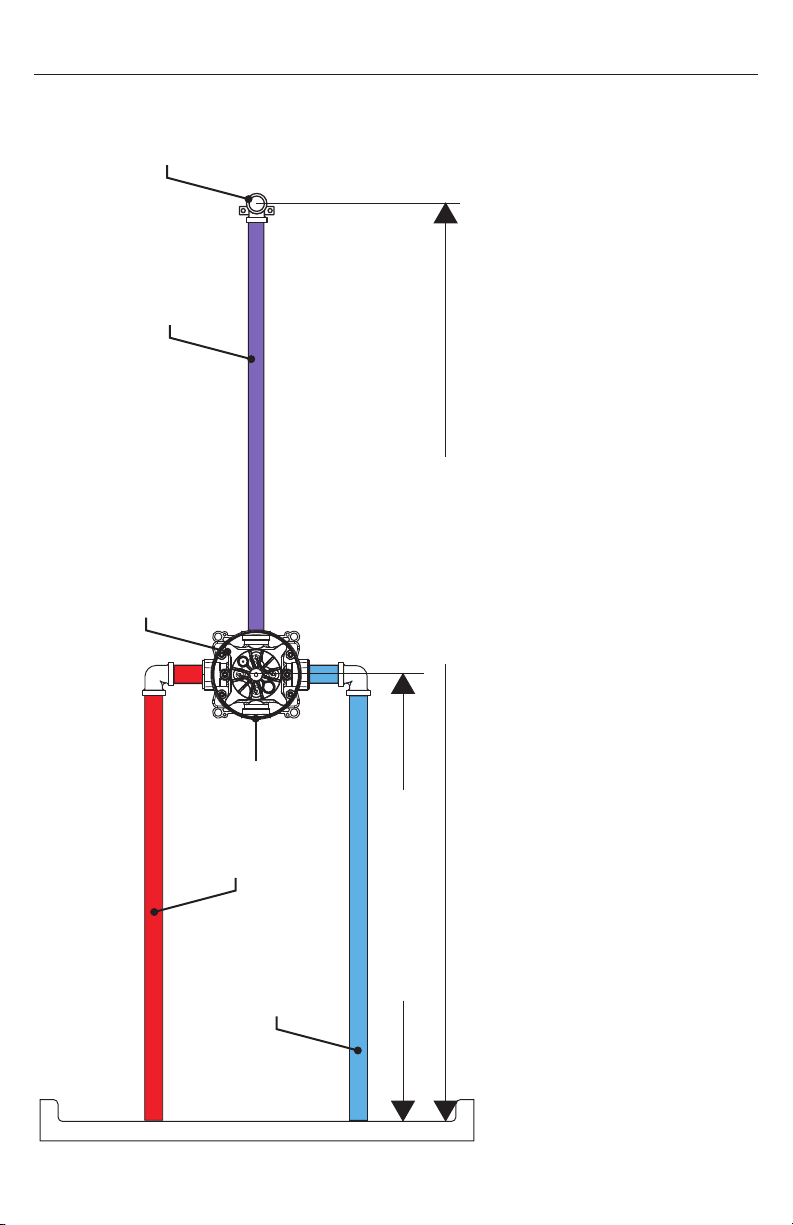

Installation Suggestion / Suggestion d'installation / Sugerencia para la
instalación
The measurements shown here are
suggestions and may be altered to
suit the needs and preferences of the
homeowner.
Les mesures indiquées sont des sug-
gestions, qui peuvent être modifiées
en fonction des besoins et préférenc-
es du propriétaire.
Las medidas que se muestran aquí
son sugeridas. El dueño de casa
puede modificarlas para adaptarlas
a sus necesidades y preferencias.
47¼" (1200 mm)
84⅝" (2150 mm)
½ NPT
drop-ear ell
iBox
01850181
¾" brass plug /
bouchon laiton /
tapón de latón
¾" hot / chaude
/ caliente
¾" cold /
froid / frío
½"

8
Para enroscar los codos de
conexión, fijar el iBox universal
mediante un trozo de tubería en
un tornillo de banco.
 No suelde a menos de
4 pulg. de la pieza inte-
rior puesto que puede
dañarla.
Pour monter les différents raccors,
on peut fixer l'iBox grâce à un
tuyau et un étau.
 Aucune soudure ne peut
être réalisée si la pièce
intérieure se trouve à
moins de 4 po sans quoi
des dommages pour-
raient survenir.
When intalling the supply elbows,
hold the iBox steady using a pipe
and a vise.
 Do not solder within 4" of
the rough, or damage to
the rough may result.
Installation Suggestions / Suggestions d'installation / Sugerencias para la
instalación

9

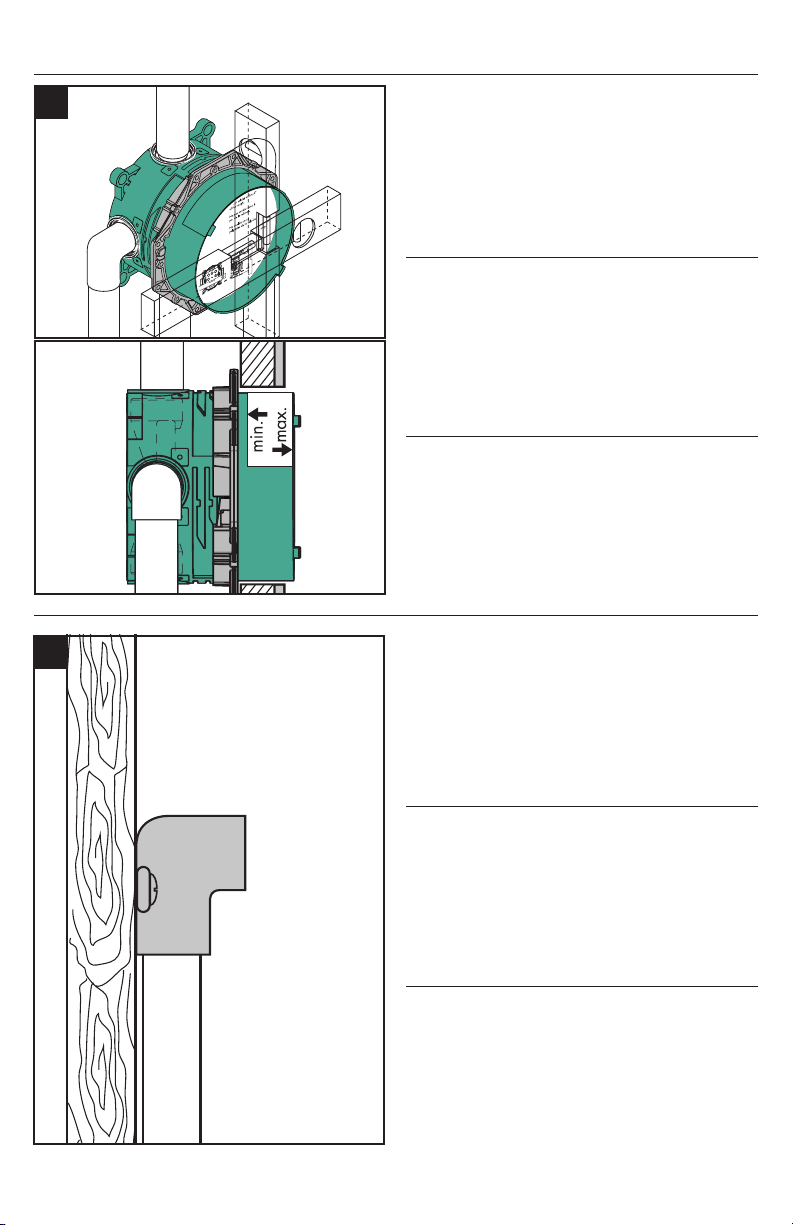

It is possible to support the iBox Plus Universal using
a stringer and screws (not included).
The valve may also be supported using installation kit
96615000 (not included).
C’est possible de soutenir le robinet utilisant un
plaque arrière et vis (pas inclus).
C’est aussi possible à soutenir le robinet utilisant set
d'installation 96615000 (pas inclus).
En option: Installez le(s) ½ po adapteur(s) (non
compris).
Serrez l’adaptateur complètement avant d’installer le
½ po tuyau.
Es posible apoyar la válvula que utiliza una placa
trasera y tornillos (no incluido).
Es también posible a apoyar la válvula que utiliza set
de instalación 96615000 (no incluido).
Opcional: Instale los ½" adaptadores (no
incluidos).
Apriete el adaptador completamente antes de insta-
lar el tubo de ½".
Optional: If using ½" lines, install ¾"-½" NPT
adapters (not included).
Tighten the adapter fully before installing the ½"
pipe.

10
Adjust the fixing ring / Ajuster l'anneau de fixation / Ajuste el anillo de fijación
The fixing ring may be repositioned to accommodate
different wall thicknesses.
L’anneau réparant pourrait être repositionné pour
accommoder les épaisseurs de mur différentes.
El anillo que fija puede ser recolocado acomodar los
espesores diferentes de pared.
press
1
2
1
1
2
2
3

11
Install the valve so that the "top" marking faces
upward.
Install the hot and cold supplies on the hot inlet and
cold inlet.
Install the outlet line.
Seal the unused outlet using a ¾" brass plug (not
included).
 Do not solder within 4" of the rough,
or damage to the rough may result.
Installez le robinet de façon à ce que les faces de marquage
soient dirigées vers le haut.
Raccordez les conduites d’alimentation de l’eau
chaude et de l’eau froide aux orifices d’arrivée
chaude et froide.
Installez le conduitede sortie.
Scellez l’orifice de sortie inutilisé à l’aide d’un
bouchon laiton de ¾ po (non compris).
 Aucune soudure ne peut être réalisée
si la pièce intérieure se trouve à moins
de 4 po sans quoi des dommages pour-
raient survenir.
Instale la válvula de modo que la marca “top” mire
hacia arriba.
Instale los suministros de agua caliente y fría en las
entradas caliente y fría.
Instale una línea en las tomas.
Selle la toma sin usar con un tapón de latón de ¾
pulg. (no incluido).
 No suelde a menos de 4 pulg. de
la pieza interior puesto que puede
dañarla.
Installation / Installation / Instalación 01850181
plug
bouchon
tapón
1

12
Make sure that the valve is level.
Install the valve so that the outside surface of the
finished wall falls between the "min" and "max"
markings.
Assurez-vous que le robinet est de niveau.
Installez le robinet de façon à ce que la surface exté-
rieure du mur fini se trouve entre les lignes « minimum
» et « maximum ».
Asegúrese de que la válvula quede nivelada.
Instale la válvula de modo que la superficie exterior
de la pared terminada quede entre las marcas “min”
y “max”.
For the shower arm, install a properly anchored ½"
NPT drop-ear ell.
Pour le bras de douche, installez un coude applique
NPT de ½ po bien ancré.
Para el brazo para ducha, instale un codo NPT ½''
correctamente asegurado.
2
34
½ NPT

13
Install the sheet rock or green board on the wall. It
should come up to the iBox.
Use sealant to fill any gap between the iBox and the
sheet rock or green board.
Installez le panneau de plâtre ou le panneau de
plâtre imperméable sur le mur. Il doit atteindre les
pièces iBox.
Scellez l'espace entre le panneau de plâtre (ou
le panneau imperméable) à l'aide d'un agent
d'étanchéité.
Instale la placa de yeso o el panel verde en la
pared. Debe llegar hasta las cajas iBox.
Use sellador para llenar los espacios entre la caja
iBox y la placa de yeso o el panel verde.
Install the finished wall surface.
The outside surface of the finished wall should fall
between the “min” and “max” lines on the plaster
shield.
Installez la surface murale finie.
La surface extérieure du mur fini doit se situer entre
les lignes «min» et «max» figurant sur le protecteur.
Instale la superficie de la pared terminada.
La superficie exterior de la pared terminada debe
quedar entre las líneas de máximo y mínimo del
protector de yeso.
5
6

14
Remove the dust cover.
Open the cold stop.
Retirez l’étiquette.
Ouvrez l’eau froide à la butée d'arrêt d'isolation.
Retire la etiqueta.
Abra el paso del agua fría en el cierre de servicio.
Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau chaude
et de l’eau froide / Lave los suministros frío y caliente
Allow the cold supply to flush for at least five minutes.
Close the cold stop.
Rincez le conduite de l’eau froide pour au moins 5
minutes.
Fermez l'eau froide à la butée d'arrêt d'isolation.
Lave el suministro de agua fría para por lo menos
cinco minutos.
Cierre el paso del agua fría en el cierre de servicio.
90°
90°
1
1
2
1
2
> 5 min
4 mm
4 mm
2

15
Remove the flushing block. Turn it 90° and reinstall.
Open the hot stop.
Allow the hot supply to flush for at least 5 minutes.
Close the hot stop.
Retirez la vis de la pièce d’insertion affleurante.
Tournez-le à 90°, et réinstallez-le.
Ouvrez l’eau chaude à la butée d'arrêt d'isolation.
Rincez le conduite de l’eau chaude pour au moins 5
minutes.
Fermez l'eau chaude.
Retire el inserto de lavado. Gírelo 90° y reinstálelo.
Abra el paso del agua caliente en el cierre de
servicio.
Lave el suministro de agua caliente para por lo
menos cinco minutos.
Cierre el paso del agua caliente en el cierre de
servicio.
90°
90°
1
2
3
4
1
2
> 5 min
5 mm
4 mm
4 mm
3
4

16
 To reduce the risk of scald injury and
property damage, make sure the stops
are closed.
Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛" from
the finished wall surface.
 Pour réduire les risques de blessures
par brûlure et de dommages matériels,
assurez-vous que les butées d’arrêt sont
fermées.
Coupez le protecteur de façon à ce qu’une partie
de ¹⁄₁₆ à ⅛ po soit à l’extérieur de la surface du mur
fini.
 Para evitar lesiones por escaldadura y da-
ños a la propiedad, asegúrese de que los
topes estén cerrados.
Corte el protector de yeso de modo que sobresalga
¹⁄₁₆" - ⅛" de la superficie de la pared terminada.
Seal the wall around the plaster shield with water-
proof sealant.
 Failure to seal the wall can lead to pos-
sible water damage.
Remove the flush insert screw, flush insert, and seals.
Scellez le mur autour du protecteur à l’aide d’un
agent d’étanchéité.
 Si le mur n’est pas scellé, l’eau pourrait
éventuellement causer des dommages.
Retirez la vis, la pièce d’insertion affleurante, et les
joints.
Selle la pared alrededor del protector de yeso con
un sellador impermeable.
 Si no se sella la pared, pueden pro-
ducirse daños por acción del agua.
Retire el tornillo, el inserto de lavado, y las juntas.
Installation / Installation / Instalación 04233XX1, 15718XX1
¹⁄₁₆"-⅛"
1-2 mm
1
2
5 mm
1
1
2
2

17
Install the function block.
Tighten the screws.
Insérez le bloc de fonction.
Installez les vis du bloc de fonction.
Inserte el bloque de función.
Instale los tornillos del bloque de función.
Measure the distance from the front of the plaster
shield to one of the screw-in flanges ("X").
Mesurez la distance entre la surface du mur et la
bride du vis. Notez la longueur mesurée (« X »).
Mida la distancia entre la superficie de la pared y la
brida de tornillo. Anote esta medida (“X”).
3
4
4 mm

18
Add ½" to this measurement.
Cut each screw so that it is X + ½" long.
Open the stops.
Ajoutez ½ po à cette longueur « X ». Notez cette
longueur.
Coupez les vis de façon à ce que celui-ci dépasse de
½ po + la longueur X.
Ouvrez l’eau à les butées d'arrêt d'isolation.
Agregue ½" a X. Anote esta medida.
Corte el tornillo de modo que sobresalga ½" + X.
Abra el paso del agua en los cierres de servicio.
X + ½"
(X + 11 mm)
90°
90°
5
6
4 mm

19

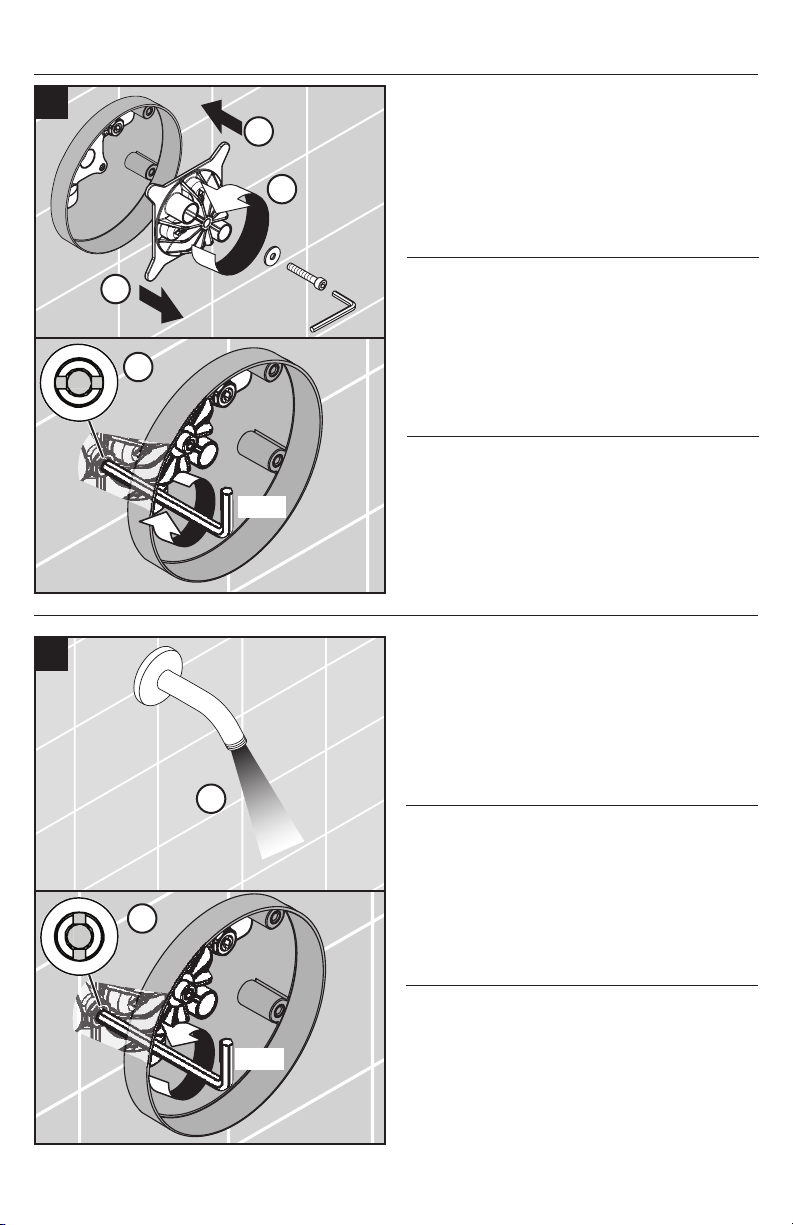

Install the carrier plate.
Test the valve:
Place the adapter and the handle on the stem.
Turn the handle counter-clockwise as far as it will go.
Installez la plaque-support.
Testez le robinet:
Placez ensuite l'adapteur et la poignée sur la tige.
Tournez la manette dans le sens antihoraire jusqu'a
l'extrémité de la plage.
Instale la placa del portador.
Pruebe la válvula:
Coloque el adaptador y la manija en la espiga.
Gire la manija en dirección contraria a las manecil-
las del reloj hasta que la manija pare.
7
8
1

20
Measure the temperature of the output water.
Make sure that cold water flows from the valve first.
Use caution with skin contact to hot water to
reduce the risk of scald injury. If the valve
opens through hot, reverse the cartridge.
See page 23.
If the maximum high temperature is greater
than 120°F or that permitted by local plumb-
ing code, adjust the rotational limit stop. See
page 27.
Mettez le temperature de l'eau.
Assurez-vous que l'eau froide s'écoule de le robinet
en premier.
Pour réduire les risques de blessures par
brûlure, évitez le contact de la peau avec
l’eau. Si le robinet s’ouvre en faisant couler
l’eau chaude, voir page 23.
Si la température maximale de l’eau est su-
périeure à 120 °F (49° C) ou à la tempéra-
ture permise par le code de plomberie local,
voir page 27.
Mida la temperatura del agua.
Asegúrese que el agua fría fluya de la válvula
primero.
Para evitar lesiones por escaldadura, evite
el contacto de la piel con el agua. Si la vál-
vula abre en caliente, invierta el cartucho.
Ver página 23.
Si la temperatura máxima de salida es may-
or a 120°F (49° C) o la temperatura permi-
tida por el código de plomería local, ver pá-
gina 27.
9
