Hans Grohe PuraVida 15472 Series User manual

Montageanleitung

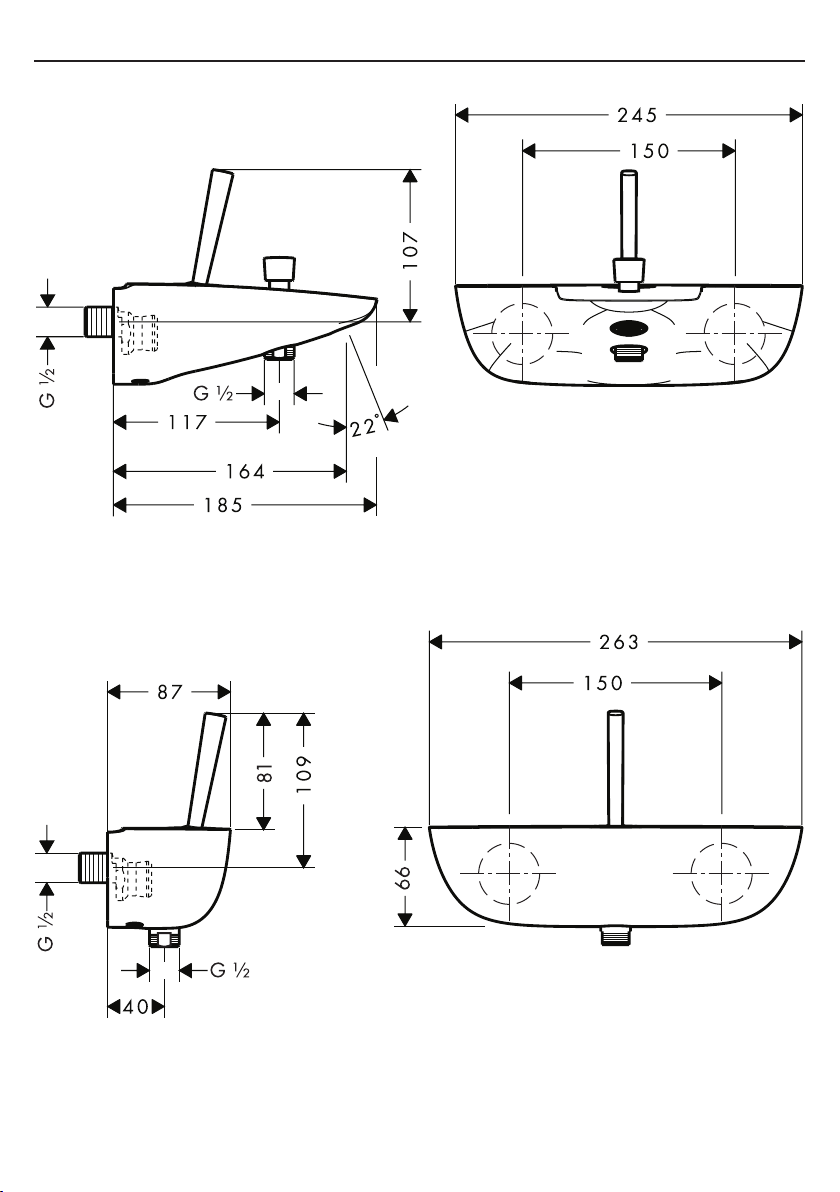

PuraVida
15472XXX
PuraVida
15672XXX


PuraVida
15472XXX
PuraVida
15672XXX


6
17x1,5
13x3
2
1
3
4
10
11
33x1,5
30x2
14
14x2
15
PuraVida
15472XXX
13
6
17x1,5
13x3
2
1
3
5
4
10
11
7
8
9
12
33x1,5
30x2
14
PuraVida
15672XXX
9


1.
.
1.
.
1



150

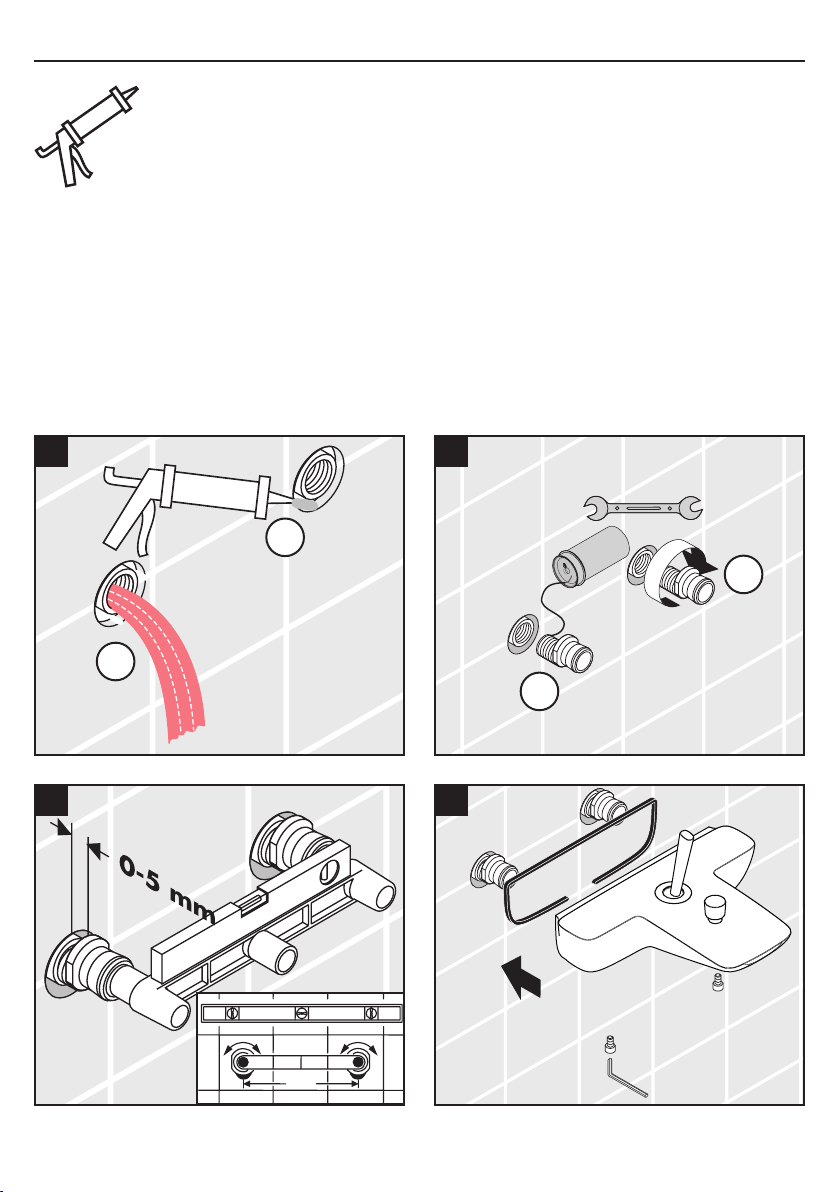

Silikon*
SW 7
SW 5
*Silikon (essigsäurefrei!)
*Silicone (sans acide acétique!)
*Silicone (free from acetic acid!)
*Silicone (esente da acido acetico!)
*Silicona (¡libre de ácido acético!)
*Silicone (azijnzuurvrij!)
*Silikone (eddikesyre-fri)
*Silicone (sem ácido acético)
*Silikon (neutralny)
*Silikon (bez kyseliny octové!)
*Silikon (bez kyseliny octovej!)
*硅胶（不含醋酸）
*Силикон (не содержит уксусной кислоты!)
*Szilikon (ecetsavmentes!)
*Silikoni (etikkahappovapaa!)
*Silikon (fri från ättiksyra!)
*Silikonas (be acto rūgšties!)
*Silikon (ne sadrži kiseline)
*Silikon (asetik asit içermeyen)
*Silicon (fără acid acetic!)
*Σιλικόνη (δίχως οξικό οξύ!)
ϥϮϜϴϠϴγ)ϚϴϠΨϟ΍ ξϤΣ Ϧϣ ϲϟΎΧ(!*
ϞϴϐθΘϟ΍
΢Θϓ
ϕϼϏ·
ΧΎγϦ
ΩέΎΑ
ϒϴψϨΘϟ΍
*Silikon (essigsäure frei)
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
*Silikon (brez ocetne kisline)
*Silikoon (äädikhappeta!)
*Silikons (etiķskābi nesaturošs!)
*Silikon (ne sadrži sirćetnu kiselinu!)
*Silikon (uten eddiksyre)
*Силикон (без оцетна киселина!)
*Silikon (pa acid uthulle!)

5
Achtung! Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft werden.
Große Druckunterschiede zwischen den Kalt- und Warm-
wasseranschlüssen müssen ausgeglichen werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Anschlussmaße: 150 ± 16 mm
Anschlüsse G ½“: kalt rechts
- warm links
Durchussleistung: 17 l/min 0,3 MPa
Eigensicher gegen Rückießen
Hansgrohe Einhandmischer können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden wenn der Fließdruck mindestens 0,15
MPa beträgt.
Achtung!
Die Rückflussverhinderer müssen gemäß DIN 1988 /
DIN EN 1717 einmal jährlich auf ihre Funktion geprüft
werden.
Deutsch

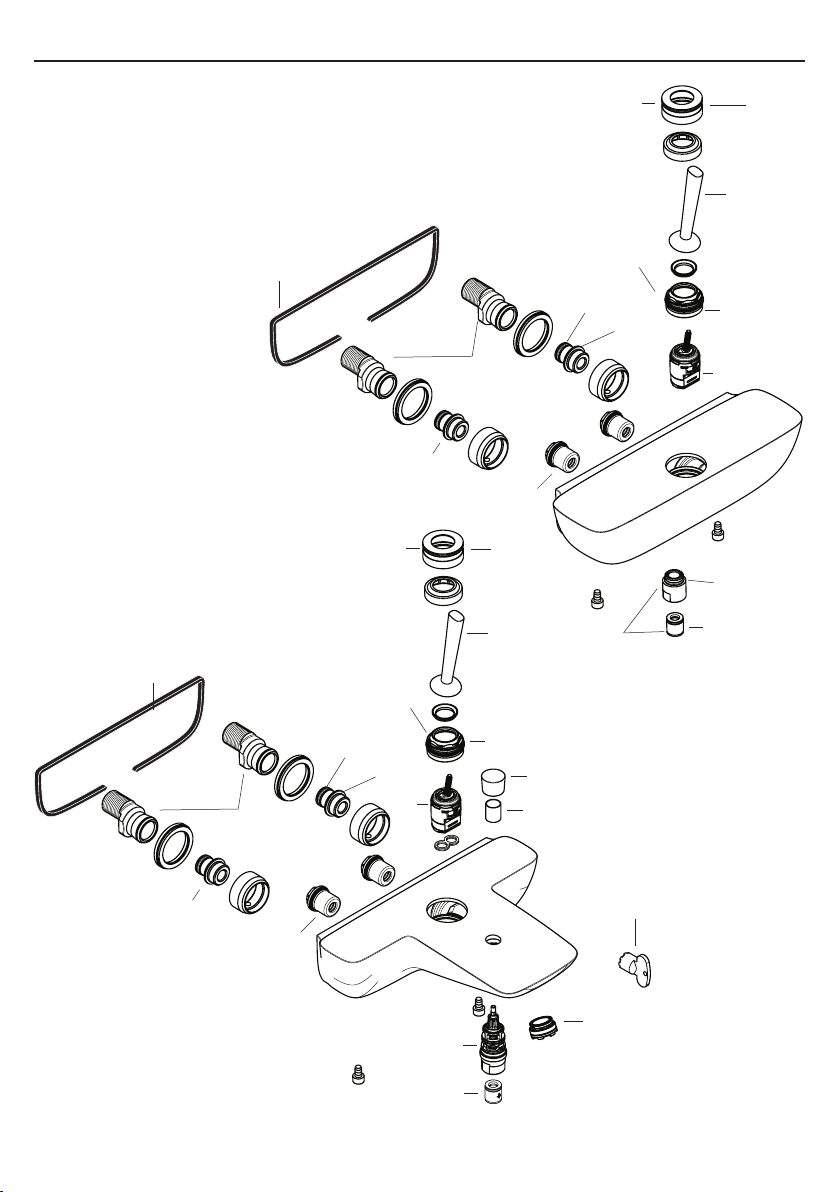

Serviceteile (siehe Seite 3)
Gri 95287000
Rosette 95288000
Mutter 97157000
Kartusche kpl. 96339000
Hülse 97738000
S-Anschluss 94136000
Luftsprudler kpl. 98998000
Umsteller kpl. 94077000
Rückussverhinderer. 94074000
Schalldämpfer 98721000
Anschlussnippel 97236000
Zugknopf 95284000
Montageschlüssel 95290000
Dichtung 97530000 97530000
Schlauchanschluss 96044000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
Störung Ursache Abhilfe
Wenig Wasser - Siebdichtung der Brause verschmutzt
- Rückussverhinderer sitzt fest
- Luftsprudler verkalkt, verschmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
- Rückussverhinderer austauschen
- Luftsprudler reinigen / austauschen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen


Français
Attention: La robinetterie doit être installée, rincée et
contrôlée conformément aux normes valables.
Il est conseillé d’équilibrer les pressions de l’eau chaude
et froide.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température max. d’eau chaude: max. 80° C
Température recommandée: 65° C
Dimension d´arrivée: 150 ± 16 mm
Raccordement G ½»: froide à droite -
chaude à gauche
Débit: 17 l/min 0,3 MPa
Avec dispositif anti-retour
Les mitigeurs monocommandes Hansgrohe fonctionnent
également en association à des chaue-eau à commande
hydraulique ou thermique à condition que la pression soit
au minimum de 0,15 MPa.
Attention!
Les clapets anti-retour doivent être vérié une fois par
an.
Pièces détachées (voir pages 3)
poignée 95287000
rosacebain / douche 95288000
écrou 97157000
cartouche cpl. 96339000
douille 97738000
S-union 94136000
aérateur cpl. 98998000
inverseur cpl.. 94077000
clapet anti-retour 94074000
silencieux 98721000
mamelon 97236000
bouton d’inverseur 95284000
clé de montage 95290000
joint 97530000 97530000
raccordement exible 96044000 96044000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
Dysfonctionnement Origine Solution
Pas assez d´eau - Joint-ltre de douchette encrassé
- Clapet anti-retour bloque
- aérateur entartré ou encrassé
- Nettoyer le joint-ltre entre la
douchette et le exible
- Changez le clapet antiretour
- Nettoyer l’ aérateur ou le changer
éventuellement
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer le cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer le cartouche

7
English
Important! The tting must be installed, ushed and
tested after the valid norms.
The hot and cold supplies must be of equal pressures.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Centre distance: 150 ± 16 mm
Connections G ½”: cold right -
hot left
Rate of ow: 17 l/min 0,3 MPa
anti-pollution function
Hansgrohe single lever mixers can be used together with
hydraulically and thermically controlled continuous ow
heaters if the ow pressure is at least 0,15 MPa.
Important!
The non return valves must be checked once a year.
Spare parts (see page 3)
handle 95287000
face plate 95288000
nut 97157000
cartridge cpl. 96339000
sleeve 97738000
S-union 94136000
aerator cpl. 98998000
selector assy. 94077000
non return valve 94074000
noise reduction 98721000
connecting thread 97236000
diverter knob 95284000
special tool 95290000
seal 97530000 97530000
hose connection 96044000 96044000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
Fault Cause Remedy
Insucient water - Shower lter seal dirty
- Non return valve hasn‘t moved back
- Aerator calcied, dirty
- Clean lter seal between shower
and hose
- Exchange non return valves
- Clean aerator, replace as necessary
Mixer sti - Cartridge defective, calcied - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge


Italiano
Attenzione: La rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate!
Attenzione! Compensare le dierenze di pressione tra i
collegamenti dell’acqua fredda e dell’acqua calda.
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80° C
Temp. dell’acqua calda consigliata: 65° C
Distanza di raccordo: 150 ± 16 mm
Raccordi: G ½” fredda a destra -
calda a sinistra
Portata di erogazione: 17 l/min 0,3 MPa
Sicurezza antiriusso
I miscelatori Hansgrohe possono venire usati con caldaie
a “bassa pressione” se la pressione del usso è almeno
di 0,15 MPa.
Attenzione!
La valvola di non ritorno deve essere controllata una
volta all’anno.
Parti di ricambio (vedi pagg. 3)
maniglia 95287000
copertura 95288000
ghiera di ssaggio 97157000
cartuccia completa 96339000
canotto 97738000
Raccordi 94136000
rompigetto compl. 98998000
deviatore completo. 94077000
valvola antiriusso 94074000
sorbente acustico 98721000
raccordo a vite 97236000
pomello deviatore 95284000
chiave per montaggio 95290000
guarnizione 97530000 97530000
raccordo per essibile 96044000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
Problema Possibile causa Rimedio
Scarsità d‘acqua - Guarnizione del ltro della doccia
sporca
- Valvola antiriusso non funziona
correttamentet
- Rompigetto difettosa, pieno di
calcare
- Pulire la guarnizione del ltro tra
doccia e essibile
- Sostituire la valvola antiriusso
- Pulire oppure sostituire il rompigetto
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia


Español
¡ATENCION! El grifo tiene que ser instalado, probado
y testado, según las normas en vigor.
Grandes diferencias de presión entre los empalmes de
agua fría y agua caliente deben equilibrarse.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente: 65° C
Racores excéntricos: 150 ± 16 mm
Racores excéntricos G ½”:
a la derecha frio - a la izquierda caliente
Caudal máximo: 17 l/min 0,3 MPa
Seguro contra el retorno
Los mezcladores Hansgrohe pueden ser utilizado junto
con calentadores continuos de agua que sean manejados
de manera hidráulica o térmica, siempre que la presión
del caudal ascienda a un mínimo de 0,15 MPa.
¡Atención!
Las válvulas anti-retorno se han de revisar una vez al
año.
Repuestos (ver página 3)
Mando 95287000
Embellecedor 95288000
Tuerca 97157000
Cartucho completo 96339000
Casquillo 97738000
Acometida 94136000
Aireador completo 98998000
Inversor. 94077000
Válvula antirretorno 94074000
Silenciador 98721000
Racor conexión exo 97236000
Tirador inversor 95284000
Llave de montaje 95290000
Junta 97530000
Manguito para ducha 96044000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
Problema Causa Solución
Sale poca agua - ltro de la ducha sucio
- válvula anti-retorno cerrada
- Aireador con cal o sucio
- limpiar/cambiar ltros entre exo y
ducha
- cambiar válvula anti- retorno
- impiar / cambiary aireador
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho

10
Nederlands
Attentie! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Grote drukverschillen tussen de kouden warm wateraans-
luitingen dienen vermeden te worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Aansluitmaten: 150 ± 16 mm
Aansluitingen G ½”: koud rechts -
warm links
Doorstroomcapaciteit: 17 l/min 0,3 MPa
Beveiligd tegen terugstromen
Hansgrohe ééngreepsmengkranen kunnen samen met hy-
draulisch en thermisch gestuurde geisers gebruikt worden
indien de uitstroomdruk min. 0,15 MPa bedraagt.
Attentie!
Het functioneren van de terugslagklep-pen moet jaarlijks
worden getest.
Service onderdelen (zie blz. 3)
greep 95287000
rozet 95288000
moer 97157000
kardoes kompl. 96339000
huls 97738000
Aanslutningen 94136000
perlator kompl. 98998000
omstelling kompl.. 94077000
terugslagklep 94074000
slagdemper 98721000
aansluitsnippel 97236000
trekknop 95284000
montagesleutel 95290000
dichting 97530000 97530000
slangaansluiting 96044000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
Storing Oorzaak Oplossing
Weinig water - Zeefdichting handdouche verstopt
- Terugslagklep zit vast
- Perlator vverstopt
- Zeefdichting handdouche reinigen
- Terugslagklep uitwisselen
- Perlator reinigen / uitwisselen
bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen

11
Dansk
Advarsel! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Tilslutningsmål: 150 ± 16 mm
Tilslutninger G ½“: Koldt højre -
varmt venstre
Gennemstrømnigskapacitet: 17 l/min 0,3 MPa
Med indbygget kontraventil
Hansgrohe etgrebsarmaturer kan anvendes i forbindelse
med hydraulisk- og termiskstyrede gennemstrømningsvand-
varmere ved et vandtryk på 0,15 MPa.
Advarsel!
Kontraventilen skal afprøves en gang om året.
Reservedele (se s. 3)
Greb 95287000
Dækplade 95288000
Møtrik 97157000
Indmad 96339000
Bøsning 97738000
Eksenteranslutningen 94136000
Perlator kpl. 98998000
Omstiller. 94077000
Kontraventil 94074000
Støjdæmper 98721000
aansluitsnippel 97236000
Trykknapp 95284000
Monteringsnøgle 95290000
Pakning 97530000 97530000
Slangetilslutnings 96044000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
Fejl Årsag Hjælp
For lidt vand - Sien mellem bruser og slange er
snavset
- Kontraventilen hænger
- Tilkalket/snavset perlator
- Rengør sien mellem bruser og slange
- Udskift kontraventil
- Rengør / udskift perlator
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche

1
Português
Atenção! A misturadora deve ser instalada, purgada e
testada de acordo com as normas em vigor.
Grandes diferenças entre as pressões das águas quente
e fria devem ser compensadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
Distância entre eixos: 150 ± 16 mm
Ligações G ½”: fria à direita -
quente à esquerdaquente à esquerda
Caudal: 17 l/min 0,3 MPa
Função anti-retorno e anti-vácuo
As misturadoras monocomando Hansgrohe podem ser
utilizadas com esquentadores (de controlo térmico ou
hidráulico) desde que a pressão de utilização seja, no
minimo, de 0,15 MPa.
Atenção!
As válvulas anti-retorno têm que ser vericadas uma vez
por ano.
Peças de substituição (ver página 3)
Manípulo 95287000
Espelho 95288000
Porca 97157000
Cartucho (completo) 96339000
Cápsula 97738000
Excêntrico esférico 94136000
Emulsor compl. 98998000
Inversor compl.. 94077000
Válvula anti-retorno 94074000
Redutor de ruído 98721000
União roscada 97236000
Manípulo do inversor 95284000
Chave especial 95290000
Vedante 97530000 97530000
ligação para tubo exível 96044000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
Falha Causa Solução
Água insuciente - Filtro do vedante do chuveiro sujo
- Válvula anti-retorno está presa
- Emulsor sujo
- Limpar o ltro entre o chuveiro e o
tubo exível
- Trocar a válvula anti- retorno
- Limpar / trocar o emulsor
Misturadora perra - Cartucho defeituoso,calcicado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho

1
Polski
Uwaga! Armatura musi być zamontowana,
przepłukana i wypróbowana według obowiązujących
norm.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
Dane techniczne
Ciśnienie robocze: max. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: max. 80° C
Zalecana temperatura wody gorącej: 65° C
Wymiary przyłącza: 150 ± 16 mm
Przyłącza ½”: Zimna prawo –
ciepła lewo
Wydajność przepływu: 17 l/min 0,3 MPa
Samoistnie zabezpieczony przed przepływem zwrot-
nym
Mieszacze jednouchwytowe Hansgrohe mogą być
stosowane w połączeniu z przepływowymi podgrzewa-
czami wody, sterowanymi hydraulicznie i termicznie, gdy
ciśnienie wody wynosi co najmniej 0,15 MPa.
Uwaga!
Zgodnie z normą DIN 1988 / DIN EN 1717 działanie
zabezpieczeń przepływu zwrotnego należy skontrolować
raz w roku.
Części serwisowe (patrz strona 3)
Uchwyt 95287000
Rozeta 95288000
Nakrętka 97157000
Wkład kpl. 96339000
Tuleja 97738000
Przyłącze S 94136000
Napowietrzacz kpl. 98998000
Przełącznik kpl.. 94077000
Zabezpieczenie przed przepływem
zwrotnym 94074000
Tłumik 98721000
Złączka przyłączeniowa 97236000
Łącznik cięgłowy 95284000
Klucz montażowy 95290000
Uszczelka 97530000 97530000
Przyłącze węża 96044000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
Usterka Przyczyna Pomoc
Mała ilość wody - Zabrudzona uszczelka z sitkiem w
prysznicu
- Mocno osadzone zabezpieczenie
przed przepływem zwrotnym
- Napowietrzacz zakamieniony,
zabrudzony
- Oczyścić uszczelkę z sitkiem
pomiędzy prysznicem a wężem
- Wymienić zabezpieczenie przed
przepływem zwrotnym
- Oczyścić / wymienić napowietrzacz
Uchwyt armatury pracuje z wysiłkiem - Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu

1
Česky
Pozor! Armatura se musí montovat, proplachovat a
testovat podle platných norem.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené
a teplé vody.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80° C
Doporučená teplota horké vody: 65° C
Rozteč připojení: 150 ± 16 mm
Přípoje G ½”: studená vpravo -
teplá vlevo
Průtok: 17 l/min 0,3 MPa
Vlastní jištění proti zpětnému nasátí.
Pákové baterie Hansgrohe mohou být používány ve
spojení s hydraulicky nebo tepelně řízenými průtokovými
ohřívači, pokud tlak při průtoku je alespoň 0,15 MPa.
Pozor!
U jištění proti zpětnému nasátí musí být podle normy
DIN 1988 / DIN EN 1717 jednou ročně přezkoušena
jeho funkce.
Servisní díly (viz strana 3)
rukojeť 95287000
rozeta 95288000
matka 97157000
kartuše kompl. 96339000
objímka 97738000
etážka 94136000
perlátor 98998000
přepínač kompl.. 94077000
zpětný ventil 94074000
zvuková izolace 98721000
připojovací nátrubek 97236000
knoík táhla 95284000
montážní klíč 95290000
těsnění 97530000 97530000
přípojka hadice 96044000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
Porucha Příčina Odstranění
Málo vody - Sítko v těsnění u sprchy zanesené
- zpětný ventil je zablokován
- perláro zanesen vodním kamenem,
znečištěn
- Vyčistit sítko v těsnění mezi sprchou
a hadicí
- Vyměnit zpětný ventil
- vyčistit / vyměnit perlátor
Armatura jde ztěžka - Kartuše je vadná, zanesená vodním
kamenem
- Kartuši vyměnit
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit

15
Slovensky
Pozor! Armatúra sa musí montovať, preplachovať a
testovať podľa platných noriem.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej
vody musia byť vyrovnané.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80° C
Doporučená teplota teplej vody: 65° C
Pripájacie rozmery: 150 ± 16 mm
Prípoje G ½“: studená vpravo -
teplá vľavo
Prietok: 17 l/min 0,3 MPa
Vlastná poistka proti spätnému nasatiu.
Pákové batérie rmy Hansgrohe môžu byť používané v
spojení s hydraulicky a tepelne riadenými prietokovými
ohrievačmi, pokiaľ je tlak prúdu aspoň 0,15 MPa.
Pozor!
Pri poistke proti spätnému nasatiu musí byť podľa normy
DIN 1988 / DIN EN 1717 raz ročne preskúšaná jej
funkčnosť.
Servisné diely (viď strana 3)
rukoväť 95287000
ružica 95288000
matica 97157000
kartuša kompl. 96339000
objímka 97738000
etážka 94136000
perlátor 98998000
prepínač kompl.. 94077000
obmedzovač spätného nasatia 94074000
zvuková izolácia 98721000
pripájací nátrubok 97236000
kryt tiahla 95284000
montážny kľúč 95290000
tesnenie 97530000 97530000
hadicová prípojka 96044000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
Porucha Príčina Pomoc
Málo vody - Sitko v tesnení sprchy je znečistené
- Obmedzovač spätného nasatia je
zablokovaný
- Perlátor zanesený vodným kameňom
- Vyčistiť sitko tesnení medzi sprchou a
hadicou
- Vymeniť obmedzovač spätného
nasatia
- Vyčistiť alebo vymeniť perlátor
Armatúra „chodí“ ťažko - Kartuša je poškodená, vápenaté
usadeniny
- Vymeniť kartušu
Armatura pušča - Kartuša je poškodená - Vymeniť kartušu

1
中文
注意！必须按照现行的规定安装，冲洗和测试产
品。
冷热水管间过大的压力差必须予以平衡。
技术参数
工作压强： max.1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： max.80°C
推荐热水温度： 65°C
中心距离： 150±16mm
连接管线G ½“：左热右冷
流速： 17l/min0,3MPa
自动防止回流
如果水压达到0,15MPa以上，汉斯格雅单手柄龙头
可以和液压式或热控式直流式热水器一起使用。
注意！
每年必须按照DIN1988/DINEN1717对单向阀
的功能进行一次检查。
备用零件 (参见第3页)
手柄 95287000
装饰罩 95288000
螺母 97157000
阀体 96339000
衬套 97738000
S形接头 94136000
水波器 98998000
分水. 94077000
单向阀 94074000
消音器 98721000
连接螺纹管 97236000
提拉钮 95284000
专用工具 95290000
垫圈 97530000
软管连接 96044000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
问题 原因 补救
龙头出水量小 -花洒滤网有垃圾堵塞
-单向阀无法回缩
-通风机结垢，脏污
-清洗花洒和软管间的过滤密封件
-更换单向阀
-检查通风机，视需要更换
龙头不灵活 -滤筒损坏，结垢 -更换滤筒
龙头滴水 -滤筒损坏 -更换滤筒

17
Русский
Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и
безупречность работы.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Технические данные
Рабочее давление: max. 1 MPa
Рекомендуемое рабочее давление: 0,1 - 0,5 MPa
Давлении: 1,6 MPa
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: max. 80° C
Рекомендуемая темп. гор. воды: 65° C
Размеры подключения: 150 ± 16 mm
Подключение 1/2“:
холодная справа - горячая слева
Пропускная способность: 17 l/min 0,3 MPa
укомплектован клапаном обратного тока воды
Однорычажные смесители фирмы HANSGROHE
можно использоватЬ с электроводонагревателями
бойлерного типа при минимальном давлении 0,15
МПа.
ВНИМАНИЕ!
клапан обратного тока воды должен проверяться не
реже одного раза в год
Κомплеκт (см. стр. 3)
Рукоятка 95287000
Розетка 95288000
Гайка 97157000
Картридж 96339000
гильза 97738000
S-образное подключение 94136000
Аэратор 98998000
Переключатель режима. 94077000
Защита обратного тока воды 94074000
глушитель шума 98721000
нипель подводки 97236000
Кнопка переключателя 95284000
Монтажный ключ 95290000
Уплотнение 97530000
Подключение шланга 96044000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
Неисправность Причина Устранение неисправности
недостаточный давление (если
устан напор воды)
- Фильтр душа загрязнен
- Клапан обратного тока заедает
- Аэратор засорен накипью,
загрязнен
- Очистить фильтр
- Замените клапаны обратного
течения
- Очистите / замените аэратор
Арматура работает с усилием - Картридж неисправен, засорение
накипью
- Замените картридж
Арматура протекает - Картридж неисправен - Замените картридж

1
Magyar
Figyelem! A csaptelepet az érvényben lévő
előírásoknak megfelelően kell felszerelni, átöblíteni és
ellenőrizni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy
nyomáskülönbséget kikell egyenlíteni!
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80° C
Forróvíz javasolt hőmérséklete: 65° C
Csatlakozási méret: 150 ± 16 mm
G ½” csatlakozás: hideg jobbra –
meleg balra
Átfolyási teljesítmény : 17 l/min 0,3 MPa
Visszafolyás gátlóval
A Hansgrohe egykaros keverő csaptelepek beépíthetők
hidraulikus- és hőszabályozással ellátott átfolyós
vízmelegítőknél egyaránt, ha a víznyomás legalább
0,15 MPa.
Figyelem!
A visszafolyásgátlók működését a DIN 1988 / DIN EN
1717 szerint évente egyszer ellenőrizni kell.
Tartozékok (lásd a 3. oldalon)
Fogantyú 95287000
Rozetta 95288000
Anya 97157000
Betét 96339000
Hüvely 97738000
Z-csatlakozás 94136000
Perlátor 98998000
kádváltó szelep (kompl.). 94077000
Visszacsapószelep 94074000
Hangszigetelő 98721000
Csatlakozó kiállás 97236000
kádváltó szelep gomb 95284000
Szerelőkulcs 95290000
Tömítés 97530000
Tömlőcsatlakozó 96044000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
Hiba Ok Megoldás
Kevés víz - a zuhany szűrőtömítése koszos
- A visszafolyásgátló beragadt.
- A perlátor elvízkövesedett,
elszennyeződött
- a zuhany és a cső közötti szűrőt ki
kell tisztítani
- A visszafolyásgátló kicserélése
javasolt.
- A perlátort megtisztítani / kicserélni.
Nehezen nyitható a csap. - A kerámiabetét meghibásodott,
elvízkövesedett.
- A kerámiabetétet ki kell cserélni.
Csöpög a csap. - A kerámiabetét meghibásodott. - A kerámiabetétet ki kell cserélni.

1
Suomi
Huomio! Kaluste on asennettava, huuhdeltava ja
tarkastettava voimassa olevien määräysten mukaisesti.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä
on tasattava.
Tekniset tiedot
Käyttöpaine: max. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: max. 80° C
Kuuman veden suosituslämpötila: 65° C
Liitäntämitat: 150 ± 16 mm
Liittimet G ½“: kylmä oikealla -
kuumavasemmallakuuma vasemmalla
Läpivirtausmäärä: 17 l/min 0,3 MPa
Estää itsestään paluuvirtauksen
Hansgrohe yksivipuisia sekoittimia voi käyttää hydraulisesti
tai termisesti ohjattujen läpivirtauskuumentimien yhteydes-
sä, jos virtauspaine on vähintään 0,15 MPa.
Huomio!
Vastaventtiilin toiminta on normin DIN 1988 / DIN EN
1717 mukaan tarkastettava vuosittaan.
Varaosat (katso sivu 3)
Kahva 95287000
Peiterengas 95288000
Mutteri 97157000
Panos, täydellinen 96339000
Holkki 97738000
Epäkeskoliitin 94136000
Poresuutin, täydellinen 98998000
Vaihtoventtiili, täydellinen. 94077000
Vastaventtiili 94074000
Äänenvaimennin 98721000
Liitinnippa 97236000
Vetonuppi 95284000
Asennusavain 95290000
Tiiviste 97530000
Letkuliitin 96044000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
Häiriö Syy Toimenpide
Vähän vettä - Käsisuihkun sihtitiiviste likaantunut
- Suuntaisventtiili juuttunut
- Poresuutin kalkkeutunut, likaantunut
- Puhdista suihkukahvan ja letkun
välissä oleva sihtitiiviste
- Vaihda suuntaisventtiili
- Puhdista / vaihda poresuutin
Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna

0
Svenska
OBS! Armaturen måste installeras, genomspolas och
testas enligt gällande föreskrifter.
Stora tryckskillnader mellan anslutningarna för varmt och
kallt vatten måste utjämnas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80° C
Rek. varmvattentemp.: 65° C
Anslutningsmått: 150 ± 16 mm
Anslutningar G ½“: kallt höger –
varmt vänster
Genomströmningmängd: 17 l/min 0,3 MPa
Självspärr mot återöde
Hansgrohe enhandsblandare kan användas tillsammans
med hydrauliskt och termiskt styrda varmvattenberedare
när ödestrycket uppgår till minst 0,15 MPa.
OBS!
Backventilernas funktion måste kontrolleras en gång varje
år enligt DIN 1988 / DIN EN 1717.
Reservdelar (se sidan 3)
Grepp 95287000
Rosett 95288000
Mutter 97157000
Patron kompl. 96339000
Hylsa 97738000
S-anslutning 94136000
Komplett perlator 98998000
Omställare kompl.. 94077000
Backventil 94074000
Ljuddämpare 98721000
Anslutningsnippel 97236000
Dragknapp 95284000
Monteringsnyckel 95290000
Packning 97530000
Slanganslutning 96044000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
Störning Orsak Åtgärd
För lite vatten - Silltret i duschen smutsigt
- Backventil är defekt
- Areator är täckt av kalk, smutsig
- Rengör silltret mellan slangen och
termostaten
- Byt backventil
- Rengör / byt areator
Blandare är trög - Patron defekt, förkalkadPatron defekt, förkalkad - Byt ut patron
Blandare droppar - Patron defekt - Byt ut patron
