Hans Grohe ECOSTAT C 15753001 Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Metris C
15753xx1
E
04353xx0

2
English
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Flow rate @ 44 PSI 6.9 GPM (26.1 L/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This trim is for use with iBox Universal Plus model
01850181 (not included).
 Do not use this trim kit in a tub/shower
installation with a diverter tub spout.
• This thermostatic mixing valve is for use with a
showerhead rated at 1.1 GPM (4.2 L/min) or
higher.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F (49°C). In Massachusetts,
the maximum output temperature can be no
higher than 112°F (44°C).
• Inspect the check valves and filters at least once
per year. Replace if dirty or worn.
• Should the volume of water decrease over time,
inspect and clean the filters on the thermostatic
cartridge. After reassembly, set the high
temperature limit stop and justify the handle.
• To prolong the life of the themostatic cartridge,
regularly run it through its full range of
temperatures.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale 6.9 GPM (26.1 L/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Ce dispositif requiert une pièce intérieure
01850181 (non compris).
 Ne pas utiliser ce produit avec un bec de
baignoire inverseur.
• Ce mitigeur thermostatique est à utiliser avec
des pommes de douches ayant un débit de
1.1 GPM (4.2 L/min) ou supérieur.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit pas
excéder 120°F (49°C). Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F (44°C).
• Les clapets anti-retour doivent être examinés
régulièrement.
• Contrôler par la même occasion les filtres qui se
trouvent sur la cartouche thermostatique. Après
le montage de la cartouche thermostatique
vérifier obligatoirement la température au point
de vidange.
• Pour assurer le mouvement facile de l´élément
thermostatique, le thermostat devrait être placé
de temps en temps en position très chaude et très
froide.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo 6.9 GPM (26.1 L/min)
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, Hansgrohe
recomienda que la instalación de esta unidad
esté a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• La unidad requiere una pieza interior de válvula
01850181 (no incluida).
 No utilice este producto con un surtidor
de bañera tipo distribuidor.
• El mezclador termostático está diseñado para
uso con cabezales de ducha calificados a
1.1 GPM (4.2 L/min) o más.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F (44°C).
• Las válvulas anti-retorno tienen que ser
controladas regularmente.
• Conviene comprobar al mismo tiempo el
filtro del termoelemento. Después de poner el
termoelemento se ha de ajustar el termoelemento
a la temperatura. Asegúrese de que el agua
caliente esté conectada.
• Para garantizar el funcionamiento duradero del
termostato, el mando del mismo debería girarse
de vez en cuando del extremo frío al extremo
caliente.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

5
Metris C
15753xx1
E
04353xx0
Tools Required / Outiles Utiles /
Herramientas Útiles
Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
2⅝"-3¾"
(67 - 95 mm)
2⅝"-3¾"
(67 - 95 mm)
6¾" (170 mm)
2⅞"
(74 mm)
1⅜" (35 mm)
1⅝"
(41 mm)
2⅜"
(60 mm)
3⅛"
(79 mm)
4⅜"
(111 mm)
⅝"
(1
6 mm)
2⅛"
(54 mm)
3⅜"
(86 mm)
1⅝"
(41 mm)
2¼"
(57 mm)
2½"-3⁹⁄₁₆"
(64 - 90 mm)
2⁹⁄₁₆"-3¹¹⁄₁₆"
(65 - 94 mm)
6¾" (170 mm)
2⅞"
(74 mm)
⅝"
(1
6 mm)
2 mm
2.5 mm
3 mm
4 mm
5 mm
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm

6
FrançaisEnglish Español
Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau
chaude et de l’eau froide / Lave los suministros frío y caliente
Remove the dust cover.
Open the stops using a 4 mm
Allen wrench.
Allow the hot and cold supplies
to flush for at least 5 minutes.
Retirez l’étiquette.
Ouvrez l’eau à les butées
d’arrêt d’isolation à l’aide d’une
clé hexagonale de 4 mm.
Rincez les conduites de l’eau
pour au moins 5 minutes.
Retire la etiqueta.
Abra los pasos del agua en
los cierres de servicios con una
llave Allen de 4 mm.
Lave los suministros de agua
para por lo menos cinco
minutos.
Close the stops. Fermez l’eau à les butées d’arrêt
d’isolation.
Cierre los pasos del agua en los
cierres de servicios.
90°
90°
90°
90°
> 5 min
4 mm
4 mm
1
2
1 2

7
FrançaisEnglish Español
Close the stops.
Cut the plaster shield so that
it extends ¹⁄₁₆" - ⅛" from the
finished wall surface.
 Seal the wall around
the plaster shield with
waterproof sealant.
Failure to seal the wall can lead
to possible water damage.
Remove the flush insert and the
seals.
Fermez l’eau à les butées d’arrêt
d’isolation.
Coupez le protecteur de façon à
ce qu’une partie de ¹⁄₁₆ à ⅛ po
soit à l’extérieur de la surface
du mur fini.
 Scellez le mur aut-
our du protecteur
à l’aide d’un agent
d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer
des dommages.
Retirez la pièce d’insertion af-
fleurante et les joints.
Cierre el paso del agua en la
entrada del suministro o los
cierres de servicio.
Corte el protector de yeso de
modo que sobresalga ¹⁄₁₆" - ⅛"
de la superficie de la pared
terminada.
Installation / Installation / Instalación
 Selle la pared alred-
edor del protector de
yeso con un sellador
impermeable.
Si no se sella la pared, pueden
producirse daños por acción
del agua.
Retire el inserto de lavado y las
juntas.
¹⁄₁₆"-⅛"
1-2 mm
5 mm
1
2
1
2
1 2

8
FrançaisEnglish Español

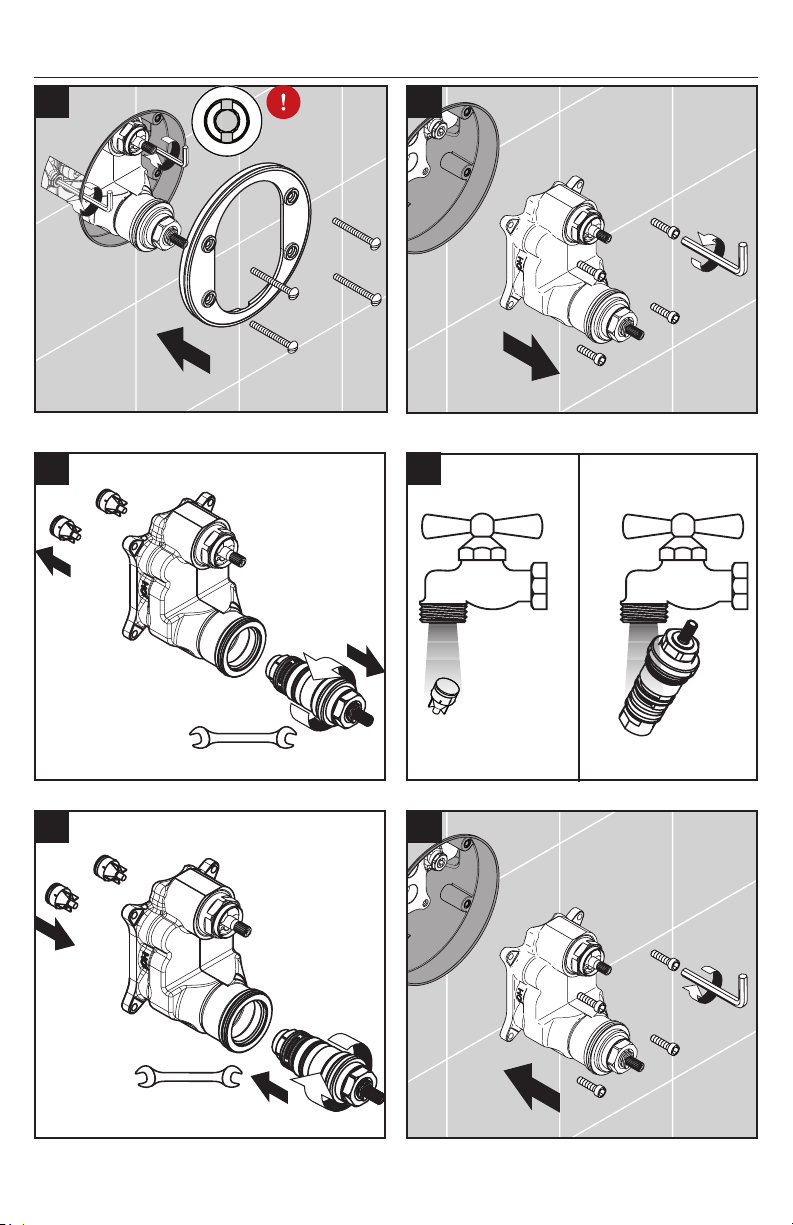

Insert the function block using
the M5x20 screws.
Insérez le bloc de fonction et les
vis M5x20.
Inserte el bloque de función y
los tornillos M5x20.
Measure the distance from the
front of the plaster shield to one
of the screw-in flanges ("X").
Mesurez la distance entre la
surface du mur et la bride du
vis. Notez la longueur mesurée
(« X »).
Mida la distancia entre la
superficie de la pared y la brida
de tornillo. Anote esta medida
(“X”).
4 mm
34

9
FrançaisEnglish Español
Add ½" to this measurement.
Cut each screw so that it is X +
½" long.
Ajoutez ½ po à cette longueur
« X ». Notez cette nouvelle
longueur.
Coupez les vis de façon à ce
que celui-ci dépasse de ½ po +
la longueur X.
Agregue ½" a X. Anote esta
medida.
Corte el tornillo de modo que
sobresalga ½" + X.
Open the stops.
Install the carrier plate so that
the notch is at the bottom.
Ouvrez l’eau à les butées d'arrêt
d'isolation.
Installez la plaque-support de
façon à ce que l’encoche soit
vers le bas.
Abra el paso del agua en los
cierres de servicio.
Instale la placa del portador de
manera que la ranura quede en
la parte inferior.
X + ½"
X + 11 mm
1
2
5 6
4 mm

10
FrançaisEnglish Español
Slide the thermostatic mixer
sleeve on so that the indexing
mark is at the 12:00 position.
Install the volume control sleeve.
Install the escutcheon.
Installez la douille thermosta-
tique de façon à ce que la
marque de repère soit à la posi-
tion 12:00.
Installez la douille inverseur.
Installez le rosace.
Instale el casquillo de manera
que la marca indicadora quede
en posición de 12:00.
Instale el casquillo del llave de
paso.
Instale el florón.
Place a dab of waterproof seal-
ant at each grout joint.
Appliquer une petite quantité de
l’agent d’étanchéité aux joints
de coulis.
Coloque un poco de sellador a
prueba de agua en las uniones
de la lechada de cemento.
1
2
3
7 8

11
FrançaisEnglish Español
Lubricate the adapter stems
with a small amount of white
plumber's grease.
Install the handle adapters.
Lubrifiez la tige de manoeuvre
avec une petite quantité de
graisse de plomberie blanche.
Installez les adaptateurs de les
poignées.
Lubrique el vástago de la vál-
vula con una pequeña cantidad
de grasa blanca para plomería.
Instale los adaptadores para las
manijas.
Install the volume control handle.
Tighten the screw using a 2 mm
Allen wrench. Install the screw
cover.
Install the thermostatic mixer
handle so that the safety stop
override button is at the 9:00
position.
Tighten the handle screw using a
2.5 mm Allen wrench. Install the
screw cover.
Installe le poignée d'arrêt.
Serrez la vis à l’aide d’une clé
hexagonale de 2 mm. Installez
le câche-vis.
Installez la poignée thermo-
statique de façon à ce que le
bouton de surpassement de la
butée de sécurité soit à la posi-
tion 9:00.
Serrez la vis à l’aide d’une
clé hexagonale de 2.5 mm.
Installez le câche-vis.
Instale la manja del llave de
paso. Ajuste el tornillo con una
llave Allen de 2 mm. Instale el
tapón.
Instale la manija termostatica
de manera que el botón de ven-
cimiento de tope de seguridad
se encuentre en una posición
de 9:00.
Ajuste el tornillo del mando con
con una llave Allen de 2.5 mm.
Instale el tapón.
3 mm
2.5 mm
3 mm 2 mm
1
2
1
2
3
4
910

12
Set the high temperature limit stop / Réglage de la butée limite d’eau
chaude / Ajuste el tope de límite de alta temperatura
**To prevent scald injury, the maximum output
temperature of the shower valve must be no higher
than 120°F. In Massachusetts, the maximum output
temperature can be no higher than 112° F.
**Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F. Au
Massachusetts, la température de sortie maximale du
robinet de douche ne doit pas excéder 112°F.
**Para evitar escaldaduras, la máxima temperatura de
salida de la válvula de la ducha no debe exceder
los 120°F. En Massachusetts, la máxima tempera-
tura de salida de la válvula de la ducha no debe
exceder los 112°F.
**
1 2
3
1
2
1
2

13
Justify the handle / Réglez la poignée / Ajuste la manija
1 2
3
2.5 mm
2.5 mm
1
2
1
2
1
2

14

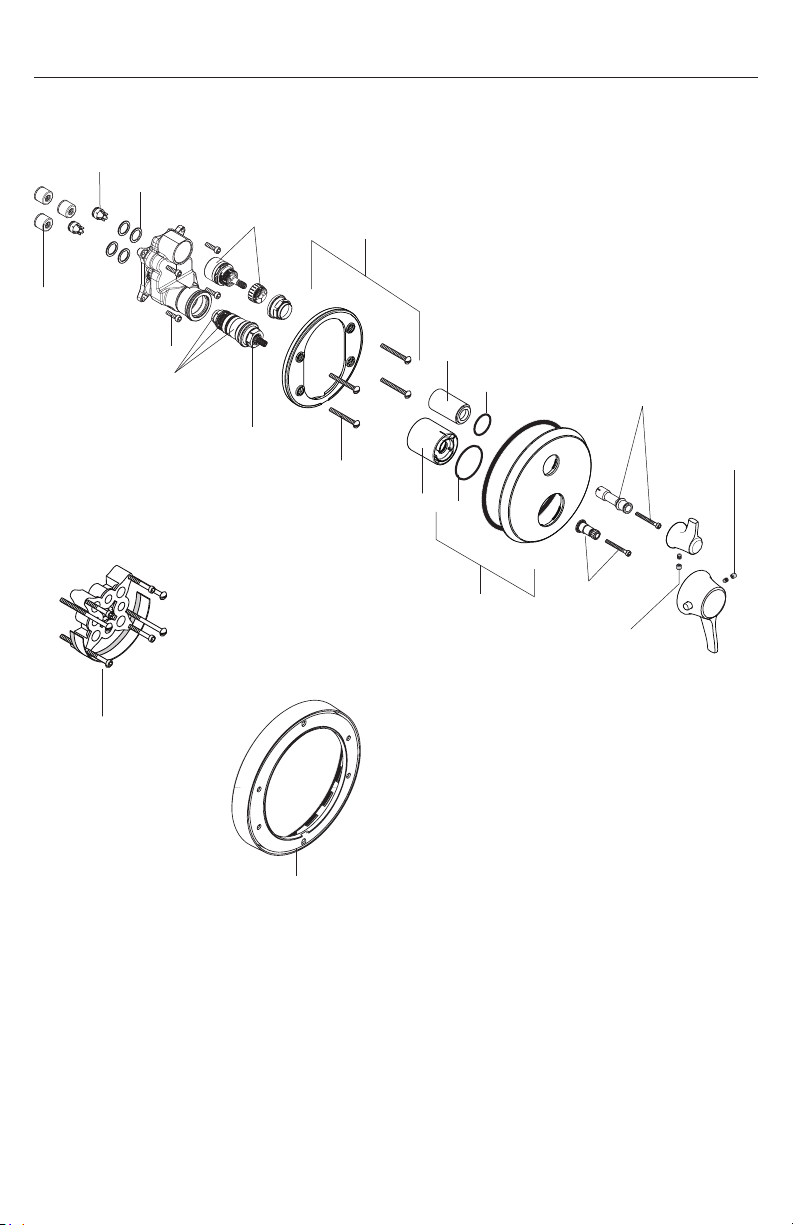

Replacement Parts / Pièces détachées / Repuestos
xx = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
83 = Polished Nickel
92 = Rubbed Bronze
Metris C
15753xx1
94073000
94074000
96525000
98283000 98793000
29x3
48x3
95550xx0
95253xx0
88772000
96435000
95181000
96454000
94282000
95037000
95556xx1
98133000
95181000
13595000
not included
pas d'inclus
no incluidos
13596xx0
not included
pas d'inclus
no incluidos

15
E

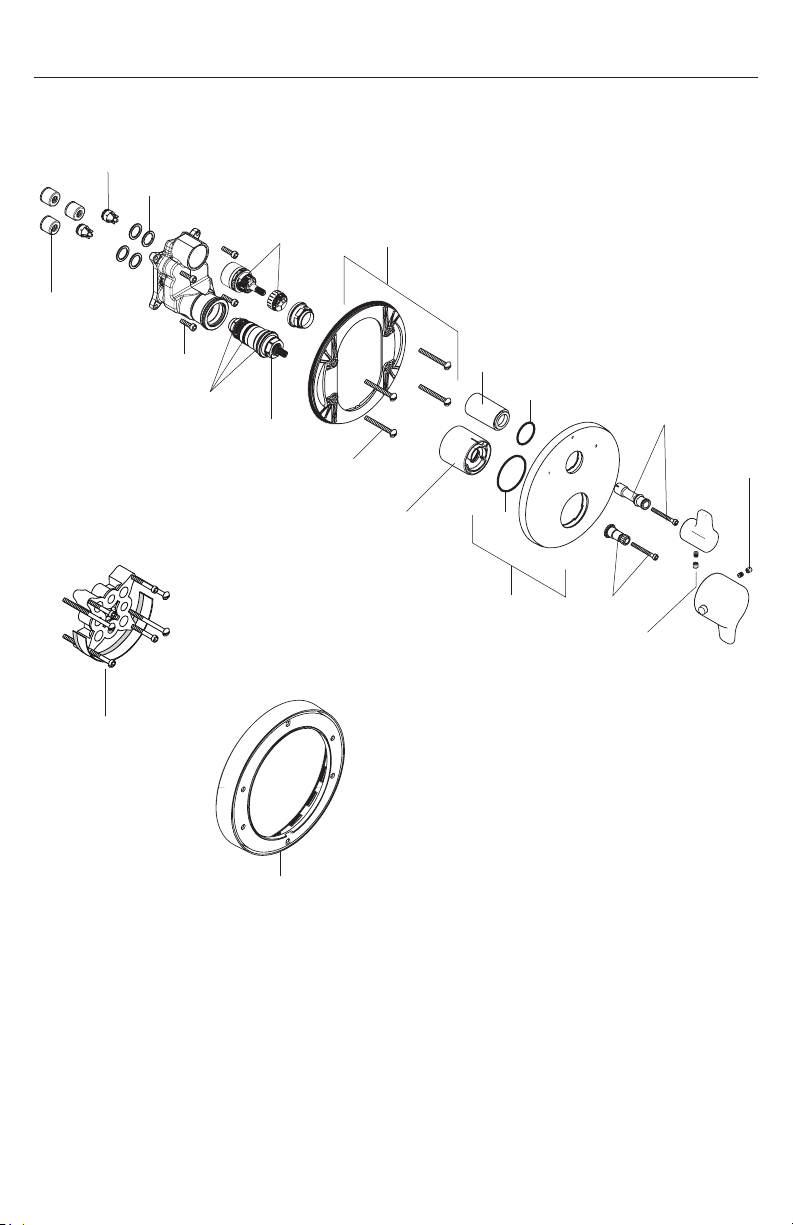

04353xx0
xx = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
83 = Polished Nickel
96552xx1
29x3
48x3
95550xx0
95253xx0
88772000
96435000
96454000
96447000
95181000
95181000
94073000
94074000
96525000
98283000
95037000
98133000
94282000
13595000
not included
pas d'inclus
no incluidos
13596xx0
not included
pas d'inclus
no incluidos

16

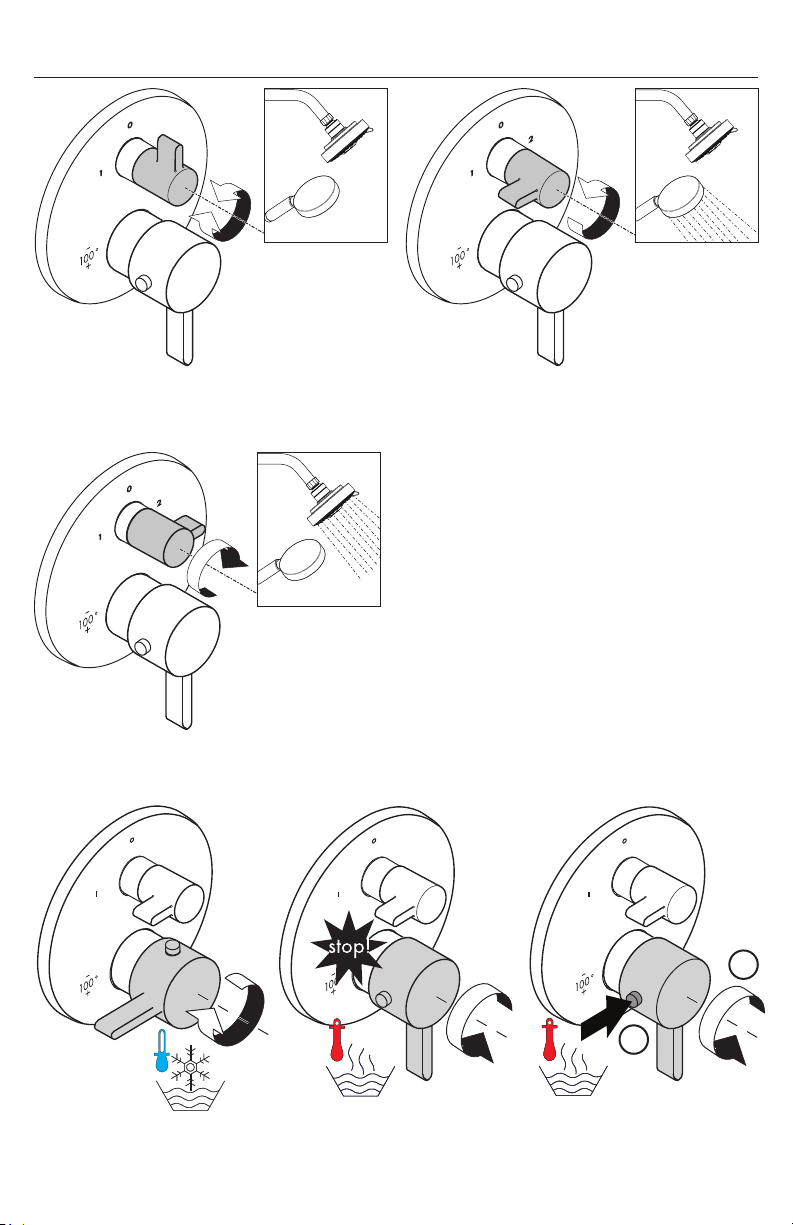

User Instructions / Instructions de service / Manejo
100° F >100° F
1
2

17
Cleaning / Nettoyage / Limpieza
4 mm
24 mm
24 mm
12
34
5 6
4 mm
4 mm
90°

18
FrançaisEnglish Español
Modifique el diverter para
permitir el uso simultáneo
de ambas funciones
Modifiez l'inverseur pour
permettre l’usage simultané
des deux fonctions
Modify the diverter to
allow simultaneous use of
both functions
 Do not carry out this
modification if:
• your local plumbing code
does not allow the use
of two shower functions
simultaneously.
• the homeowner does not
desire this ability.
 Ne pas exécuter cette
modification si :
• Votre code local de plomberie
ne permet pas l’usage de
deux fonctions de douche
simultanément.
• Le propriétaire ne désire pas
cette capacité.
 No lleve a cabo esta
modificación si:
• Su código local de la
plomería no permite el uso
de dos funciones de ducha
simultáneamente.
• El propietario no desea esta
capacidad.
Remove the diverter cartridge
stop ring.
Turn the diverter handle so that
the indexing mark is at the 6:00
position to obtain water from
both functions simultaneously.
Retirez l’anneau d’arrêt de
cartouche de diverter.
Tourner la poignée de di-
verter pour que la marque
d’indexation est à la 6:00 posi-
tion d’obtenir de l’eau des deux
fonctions simultanément.
Quite el anillo de la parada de
cartucho de diverter.
Gire el asidero de diverter
para que el indexando marca
está en la 6:00 posición de ob-
tener agua de ambas funciones
simultáneamente.

19
Troubleshooting
Problem Possible Cause Solution
Insufficient water –Supply pressure inadequate –Check water pressure
–Cartridge filters dirty –Clean the filters
–Showerhead or handshower
filter dirty
–Clean the filter
Crossflow: hot water forced into
cold water supply or vice versa
when mixture is closed
–Check valves dirty or worn –Clean check valves, replace if
necessary
Output temperature does not
correspond with temperature
marked on handle
–Handle not justified –Justify the handle
–Water heater set too low –Increase the hot water
temperature
Safety stop button not operating –Button and/or spring are dirty
or worn
–Clean spring and button,
replace if necessary
Handle hard to turn –Cartridge dirty or worn –Replace cartridge
Shower or spout dripping –Volume control cartridge dirty
or worn
–Clean or replace volume control
cartridge
Temperature regulation not
possible
–(new installation) Hot and cold
supplies are reversed - should
be hot/left and cold/right
–Turn the function block 180° or
correct the plumbing
–Thermostatic cartridge dirty or
worn
–Replace the thermostatic
cartridge
• Inspect the check valves and filters at least once
per year. Replace if dirty or worn.
• Should the volume of water decrease over time,
inspect and clean the filters on the thermostatic
cartridge. After reassembly, set the high
temperature limit stop and justify the handle.
• To prolong the life of the themostatic cartridge,
regularly run it through its full range of
temperatures.
Maintenance

20
Dépannage
• Les clapets anti-retour doivent être examinés
régulièrement.
• Contrôler par la même occasion les filtres qui se
trouvent sur la cartouche thermostatique. Après
le montage de la cartouche thermostatique
vérifier obligatoirement la température au point
de vidange.
• Pour assurer le mouvement facile de l´élément
thermostatique, le thermostat devrait être placé
de temps en temps en position très chaude et
très froide.
Entretien
Dysfonctionnement Origine Solution
Pas assez d´eau –Pression d´alimentation
insuffisante
–Contrôlez la pression
–Filtre de l´élément thermostatique
encrassé
–Nettoyez les filtres
–Joint-filtre de douchette encrassét –Nettoyez le joint-filtre entre la
douchette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée
d´eau froide et vice versa avec
robinet fermé
–Clapet anti-retour encrassé ou
défectueux
–Nettoyez le clapet anti-retour
ou le changez éventuellement
La température à la sortie ne cor-
respond pas à la température de
réglage
–Clapet anti-retour encrassé ou
défectueux
–Réglez le thermostat
Le réglage de la température n´est
pas possible
–L´élément thermostatique est
encrassé ou entartré
–Nettoyez l´élément ther-
mostatique ou le changez
éventuellement
–La pièce de base a une alimenta-
tion inversée (l´eau froide doit
être à droite et l´eau chaude
à gauche) ou elle est montée à
l´envers
–Montez le bloc de fonction à
180°
Bouton à pression du verrouillage
de sécurité défectueux
–Ressort défectueux –Nettoyez le ressort ou bien le
bouton à pression, le changez
éventuellement
–Bouton à pression entartré
Fonctionnement de la poignée
difficile
–Mécanisme d´arrêt défectueux –Changez le mécanisme d´arrêt
La douchette ou le bec verseur
goutte
–De la saleté ou de l´incrustation
sur le siège, mécanisme d´arrêt
défectueux
–Nettoyez le mécanisme d´arrêt
ou le changez éventuellement
