Hans Grohe Crometta S 240 1jet Showerpipe 27269000 Manual

Crometta S 240 1jet Showerpipe
27269000
Crometta E 240 1jet Showerpipe
27284000
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба /
Ръководство за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30

Fliesenausgleichsscheibe chrom #95239000 (siehe Seite 40)
Serviceteile (siehe Seite 40)
Reinigung (siehe Seite 36)
Bedienung (siehe Seite 35)
Zum Entleeren der Kopfbrause diese nach dem Benutzen leicht schräg
stellen.
Durchflussdiagramm (siehe Seite 38)
 Handbrause
 Kopfbrause
Maße (siehe Seite 38)
Wartung (siehe Seite 37)
Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in
Übereinstimmung mit nationalen oder regionalen Bestimmungen (DIN
1988 einmal jährlich) auf ihre Funktion geprüft werden.
Justierung (siehe Seite 34)
Einstellen der Warmwasserbegrenzung. In Verbindung mit Durchlaufer-
hitzern ist eine Warmwassersperre nicht zu empfehlen.
Kein essigsäurehaltiges Silikon verwenden!

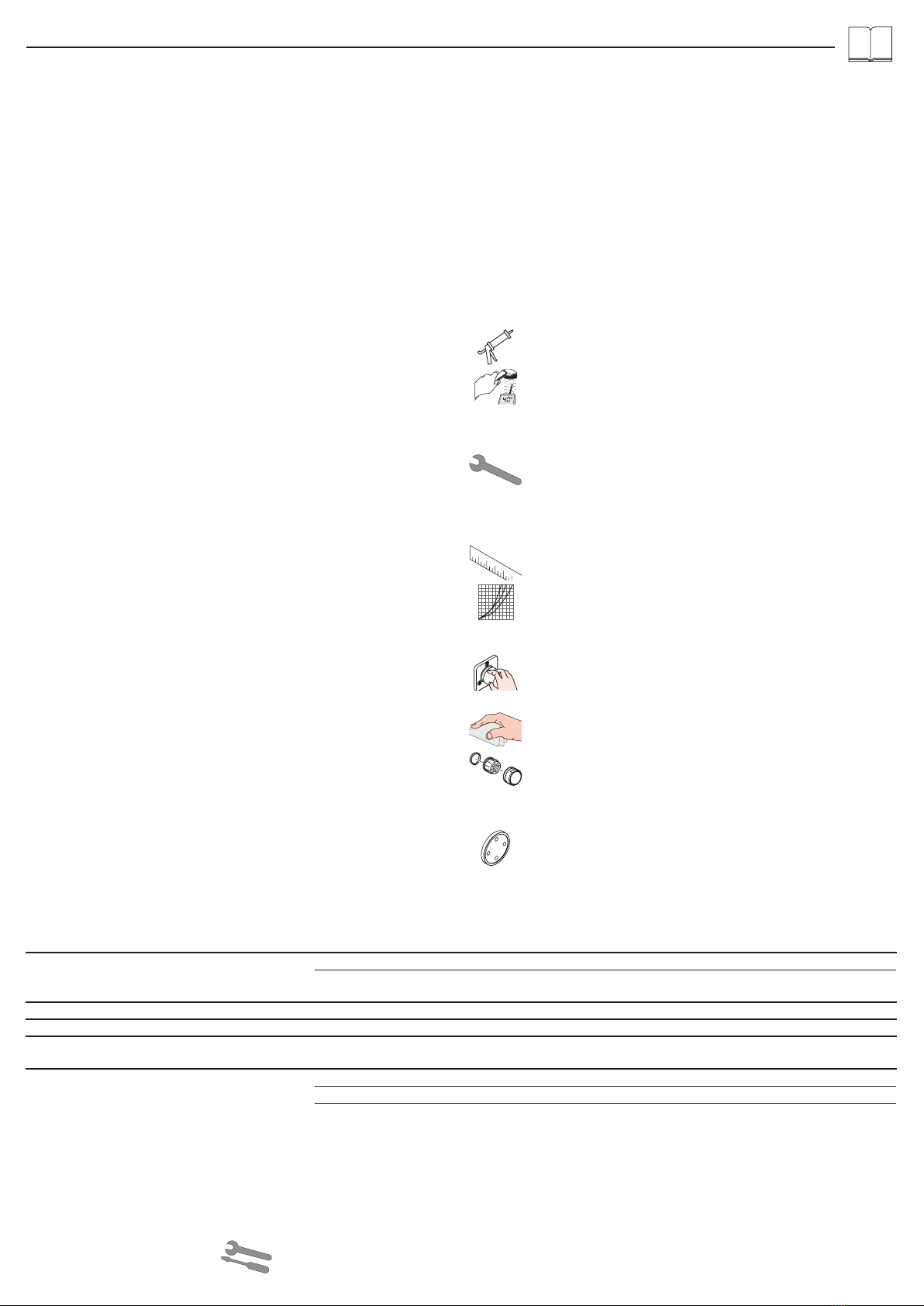

Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Der Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er darf
nicht mit weiteren Gegenständen belastet werden!
Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Perso-
nen, die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht
benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B. Augen)
muss vermieden werden. Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Das Produkt darf nicht als Haltegriff benutzt werden. Es muss ein separater
Haltegriff montiert werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken einge-
setzt werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
• Die in der Montageanleitung angegebenen Montagemaße sind ideal für
Personen von ca. 1800 mm Körpergröße und müssen gegebenenfalls angepasst
werden. Hierbei ist darauf zu achten, dass sich bei geänderter Montagehöhe
die Mindesthöhe ändert und die Änderung der Anschlussmaße berücksichtigt
werden müssen.
• Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist darauf zu
achten, dass die Befestigungsfläche im gesamten Bereich der Befestigung plan
ist (keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine
Montage des Produktes geeignet ist und keine Schwachstellen aufweist.
• Der vormontierte Filtereinsatz muss verwendet werden, um den Normdurchfluss
der Handbrause zu gewährleisten und um Schmutzeinspülungen aus dem Lei-
tungsnetz zu vermeiden. Schmutzeinspülungen können die Funktion beeinträchti-
gen und/oder zu Beschädigungen an Funktionsteilen der Handbrause führen, für
hieraus ergebende Schäden haftet Hansgrohe nicht
• Im Notfall kann das Rohr zwischen Armatur und Kopfbrause im unteren Bereich
mit einer feinen Säge gekürzt werden.
Deutsch
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,18 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Anschlussmaße: 150 ±12 mm
Anschlüsse G1/2: kalt rechts - warm links
Thermische Desinfektion max. 70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Sonderzubehör (nicht im Lieferumfang enthalten)
Störung Ursache Abhilfe
Wenig Wasser - Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen
- Filtereinsatz der Brause verschmutzt - Filtereinsatz zwischen Brause und Schlauch reinigen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Zu niedrige Warmwassertemperatur - Warmwasserbegrenzung falsch eingestellt - Warmwasserbegrenzung einstellen
Durchlauferhitzer schaltet nicht ein - Drossel in der Handbrause nicht ausgebaut - Drossel aus der Handbrause entfernen
- Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen
- Filtereinsatz der Brause verschmutzt - Filtereinsatz zwischen Brause und Schlauch reinigen
Montage (siehe Seite 31)
2

cale de compensation chromé #95239000 (voir pages 40)
Pièces détachées (voir pages 40)
Nettoyage (voir pages 36)
Instructions de service (voir pages 35)
Pour vider le pommeau de la douchette, l'incliner légèrement après
l'utilisation.
Diagramme du débit (voir pages 38)
 Douchette
 pomme de douche
Dimensions (voir pages 38)
Entretien (voir pages 37)
Les clapets anti-retour doivent être examinés régulièrement conformé-
ment à la norme EN 1717 ou conformément aux dispositions nationales
ou régionales quant à leur fonction (au moins une fois par an).
Etalonnage (voir pages 34)
Réglage de la limitation d'eau chaude. En liaison avec les chauffe-eau,
un blocage de l'eau chaude n'est pas recommandable.
Ne pas utiliser de silicone contenant de l'acide acétique!

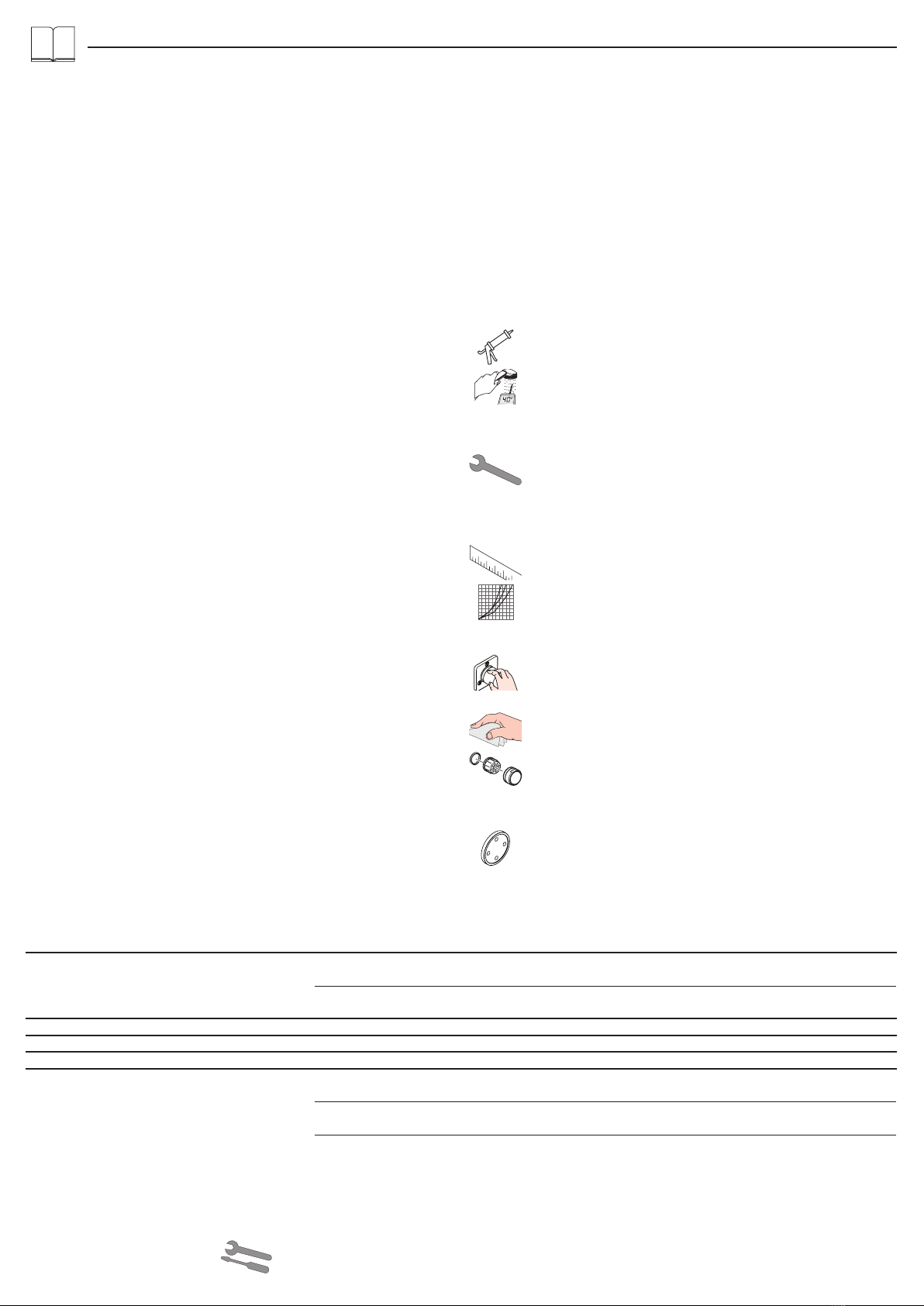

Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Le bras de la douchette n'est conçu que pour tenir la douchette et ne doit pas
servir à la suspension d'autres objets !
Il est interdit aux enfants ainsi qu'aux adultes ayant des insuffisantes physiques,
psychiques et/ou motoriques d'utiliser la douche sans surveillance. De même,
il est interdit à des personnes sous influence d'alcool ou de drogues d'utiliser la
douche.
Éviter le contact du jet de la douchette avec les parties sensibles du corps
(telles par ex. que les yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Le produit ne doit pas servir de poignée. Monter pour cela une poignée
séparée.
Le produit ne doit servir qu'à se laver et à assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le
transport Après le montage, tout dommage de transport ou de surface ne pourra
pas être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
• Les directives d'installation en vigueur dans le pays concerné doivent être respec-
tées.
• Les dimensions d'installation indiquées dans la notice de montage sont idéales
pour des personnes d'une taille de 1800 mm environ et doivent être ajustées
selon le cas. Tenir compte pour cela du fait qu'un changement de hauteur modi-
fie la hauteur minimum et que la modification des cotes de raccord doit entrer en
ligne de compte.
• Lors du montage de ce produit par du personnel qualifié, veiller à ce que la sur-
face de fixation soit bien plane dans toute la zone de fixation (pas de dépasse-
ment de joints ou de déport de carreaux), à ce que le mur se prête au montage
du produit et ne présente aucun point fragile.
• La garniture filtrante prémontée doit être utilisée pour garantir le débit normal de
la douchette et éviter l'infiltration de saletés provenant du réseau de conduites.
Ces infiltrations de saletés risquent de porter préjudice et/ou d'endommager
les éléments fonctionnels de la douchette et n'entrent pas dans le cadre de la
responsabilité de Hansgrohe.
• En cas d'urgence, il est possible de raccourcir, dans la partie inférieure, le tuyau
reliant la robinetterie au pommeau de la douche à l'aide d'une scie fine.
Français
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,18 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Dimension d´arrivée: 150 ±12 mm
Raccordement G1/2: froide à droite - chaude à gauche
Désinfection thermique max. 70°C / 4 min
• Avec dispositif anti-retour
• Le produit est exclusivement conçu pour de l'eau potable!
Accessoires en option (ne fait pas partie de la fourniture)
Dysfonctionnement Origine Solution
Pas assez d´eau - Clapet anti-retour bloque - Changez le clapet antiretour
- élément-filtre de douchette encrassé - Nettoyer le élément-filtre entre la douchette et le
flexible
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
Température d'eau chaude trop basse, pas d´eau
froide
- Limiteur de température mal positionné - Positionner le limiteur de température
La chauffe-eau instantané ne s'allume pas - Réducteur de débit non démonté - Démonter le réducteur de débit de la douchette
- Clapet anti-retour bloque - Changez le clapet antiretour
- élément-filtre de douchette encrassé - Nettoyer le élément-filtre entre la douchette et le
flexible
Montage (voir pages 31)3

tile-matching-disk chrome plated #95239000 (see page 40)
Spare parts (see page 40)
Cleaning (see page 36)
Operation (see page 35)
To empty the overhead shower after use, hold it in a slightly inclined
position.
Flow diagram (see page 38)
 Hand shower
 overhead shower
Dimensions (see page 38)
Maintenance (see page 37)
The check valves must be checked regularly according to DIN
EN 1717 in accordance with national or regional regulations (at least
once a year).
Adjustment (see page 34)
To adjust the hot water limiter. Using a hot water limiter in combination
with a continuous flow water heater is not recommended.
Do not use silicone containing acetic acid!

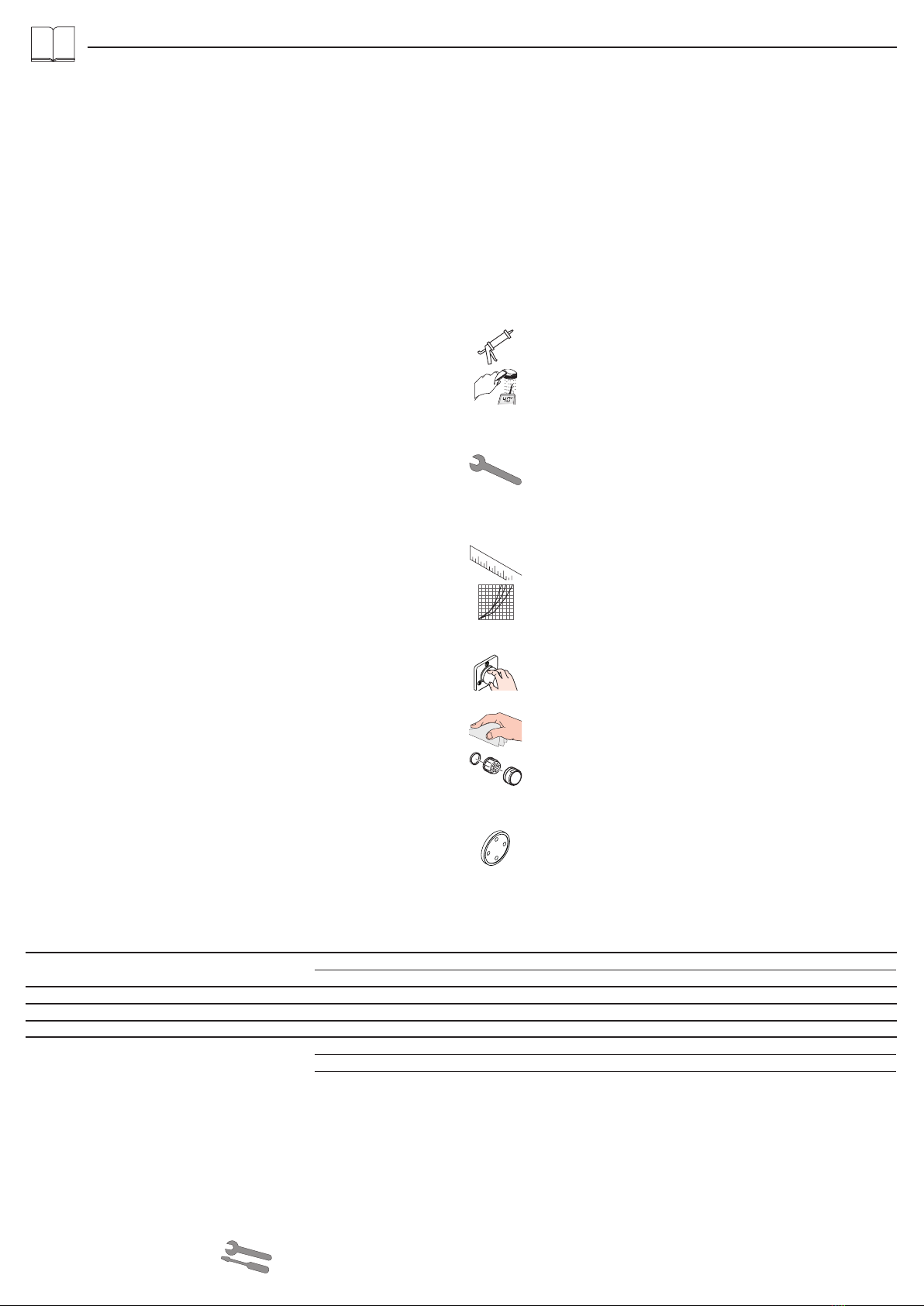

Symbol description
Safety Notes
Gloves should be worn during installation to prevent crushing and cutting
injuries.
The arm of the shower head is intended only to hold the shower head. Do not
load it down with other objects!
Children as well as adults with physical, mental and/or sensoric impairments
must not use this product without proper supervision. Persons under the influ-
ence of alcohol or drugs are prohibited from using this product.
Do not allow the streams of the shower touch sensitive body parts (such as your
eyes). An adequate distance must be kept between the shower and you.
The product may not be used as a holding handle. A separate handle must be
installed.
The product may only be used for bathing, hygienic and body cleaning pur-
poses.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
• The pipes and the fixture must be installed, flushed and tested as per the applica-
ble standards.
• The plumbing codes applicable in the respective countries must be observed.
• The installation dimensions stated in these installation instructions are ideal for
people of approximately 1800 mm in body height. The dimensions can be
altered if required. In this case, pay attention to the fact that a change of instal-
lation height will also change the minimum height, and that the altered mounting
dimensions must be taken into consideration.
• During installation of the product by qualified trained personnel, make sure that
the entire fastening surface is even and smooth (no protruding seams or tile
offset), that the finish of the wall is suitable to apply the product and has no weak
points.
• The premounted filter insert must be used to ensure a normal flow of the shower
and to prevent dirt from entering through the pipes. Dirt entering can affect the
function and/or lead to damages to the shower. Hansgrohe will not be held
liable for this type of damage.
• If required, the bottom part of the pipe between the fixture and the shower head
can be shortened with a fine-toothed saw.
English
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,18 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Centre distance: 150 ±12 mm
Connections G1/2: cold right - hot left
Thermal disinfection max. 70°C / 4 min
• Safety against backflow
• The product is exclusively designed for drinking water!
Special accessories (order as an extra)
Fault Cause Remedy
Insufficient water - check valve hasn't moved back - Exchange check valves
- filter insert shower dirty - Clean filter insert between shower and hose
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter
Instantaneous heater didn’t work - Flow limiter in handshower isn’t removed - Remove flow limiter
- check valve hasn't moved back - Exchange check valves
- filter insert shower dirty - Clean filter insert between shower and hose
Assembly (see page 31)
4

distanziali da piastrella cromato #95239000 (vedi pagg. 40)
Parti di ricambio (vedi pagg. 40)
Pulitura (vedi pagg. 36)
Procedura (vedi pagg. 35)
Per svuotare la doccia di testa dopo averla usata, posizionarla legger-
mente obliqua.
Diagramma flusso (vedi pagg. 38)
 Doccetta
 soffione doccia
Ingombri (vedi pagg. 38)
Manutenzione (vedi pagg. 37)
La valvola di non ritorno deve essere controllata regolarmente come da
DIN EN 1717, secondo le normative nazionali e regionali (almeno una
volta all'anno).
Taratura (vedi pagg. 34)
Regolazione del limitatore di erogazione d'acqua calda. Un limitatore
di erogazione di acqua calda in combinazione con le caldaie istanta-
nee non è consigliabile.
Non utilizzare silicone contenente acido acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio biso-
gna indossare guanti protettivi.
Il braccio del soffione della doccia è progettato per sostenere solo quest'ultimo,
non va sovraccaricato con altri oggetti!
I bambini e gli adulti affetti da menomazioni fisiche, psichiche e/o sensoriali
devono utilizzare il sistema doccia solo sotto sorveglianza. Il prodotto non
deve essere utilizzato da persone sotto l'effetto di droghe o alcolici.
Bisogna evitare il contatto fra il getto della doccia e parti del corpo delicate
(ad es. gli occhi). Fra il soffione ed il corpo va mantenuta una distanza suffi-
ciente.
Il prodotto non deve essere utilizzato come maniglia, questa deve essere
montata separatamente.
Il prodotto deve essere utilizzato esclusivamente per fare il bagno e per l'igiene
del corpo.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell'ac-
qua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni
durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria rispettando le norme
correnti.
• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.
• Le quote di montaggio indicate nelle istruzioni di montaggio sono ideali per per-
sone grandi circa 1800 mm e eventualmente vanno adattate. A ciò bisogna fare
attenzione, che ad altezza di montaggio cambiata l'altezza minima necessaria
indicata cambia e che bisogna considerare la modifica delle quote di collega-
mento.
• Per il montaggio del prodotto da personale specializzato qualificato bisogna
fare attenzione, che la superficie di fissaggio, in tutto il campo di fissaggio, sia
piana (nessuna giunzione sporgente o sfalsamento di piastrella), la costruzione
della parete sia adatta al montaggio del prodotto e che non presenti alcun punto
debole.
• L'inserto filtrante premontato deve essere utilizzato per garantire il flusso normale
della doccetta e per evitare risciacqui di sporcizia dalla rete idrica. Risciacqui
di sporcizia possono pregiudicare la funzione e/o danneggiare parti funzionali
della doccetta. Per danni risultanti da ciò non risponde la Hansgrohe
• Se necessario il tubo può essere accorciato tra il raccordo e la doccetta nella
parte inferiore usando un seghetto.
Italiano
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,18 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Distanza di raccordo: 150 ±12 mm
Raccordi G1/2: fredda a destra - calda a sinistra
Disinfezione termica max. 70°C / 4 min
• Sicurezza antiriflusso
• Il prodotto è concepito esclusivamente per acqua potabile!
Accessori speciali (non contenuto nel volume di fornitura)
Problema Possibile causa Rimedio
Scarsità d'acqua - Valvola antiriflusso non funziona correttamentet - Sostituire la valvola antiriflusso
- elemento di filtro della doccia sporca - Pulire elemento di filtro tra doccia e flessibile
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Temperatura dell'acqua calda - Limitazione dell'acqua calda regolata male - Regolare la limitazione dell'acqua calda
La caldaia istantanea non lavora - Il limitatore di portata non è stato smontato dalla
doccetta
- Smontare il limitatore di portata dalla doccetta
- Valvola antiriflusso non funziona correttamentet - Sostituire la valvola antiriflusso
- elemento di filtro della doccia sporca - Pulire elemento di filtro tra doccia e flessibile
Montaggio (vedi pagg. 31)5

Pieza desuplemento cromado #95239000 (ver página 40)
Repuestos (ver página 40)
Limpiar (ver página 36)
Manejo (ver página 35)
Para vaciar la ducha, colóquela en una posición ligeramente inclinada
tras el uso.
Diagrama de circulación (ver página 38)
 Teleducha
 Ducha fija
Dimensiones (ver página 38)
Mantenimiento (ver página 37)
Las válvulas anti-retorno tienen que ser controladas regularmente según
la norma DIN EN 1717, en acuerdo con las regulaciones nacionales o
regionales (una vez al año, por lo menos).
Ajuste (ver página 34)
Ajuste del límite de agua caliente. En combinación con calentadores
continuos no es recomendable utilizar un bloqueo de agua caliente.
No utilizar silicona que contiene ácido acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por aplasta-
miento o corte.
El brazo del pulverizador de ducha solo está previsto para soportar el pulveri-
zador de ducha y no debe cargarse con otros objetos!
Niños, así como adultos con limitaciones corporales, mentales y/o sensoriales
no deben utilizar el sistema de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben utilizar el sistema de duchas.
Debe evitarse el contacto del chorro del pulverizador con partes sensibles del
cuerpo (por ej. ojos). Debe mantenerse una distancia suficiente entre pulveri-
zador y cuerpo.
El producto no debe ser utilizado como un elemento de sujeción. Debe montar-
se un elemento de sujeción separado.
El producto solo debe ser utilizado para fines de baño, higiene y limpieza
corporal.
Grandes diferencias de presión en servicio entre agua fría y agua caliente
deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto contra daños de transpor-
te. Después de la instalación no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país
respectivo.
• Las medidas indicadas en las instrucciones de montaje resultan ideales para
personas de 1800 mm de altura, por lo que deberán ajustarse siempre que sea
necesario. En este sentido, es importante tener en cuenta que, en caso de modi-
ficación de la altura de montaje, cambia la altura mínima y habrá que adaptar
las medidas de conexión.
• Durante el montaje del producto, mediante personal especializado, se debe ase-
gurar de que la superficie de sujeción en todo el área de la fijación sea plana
(sin fugas o azulejos que sobresalgan), que la estructura del muro sea adecuada
para el montaje del producto y que no presente puntos débiles.
• El inserto de filtro premontado debe utilizarse para garantizar el caudal norma-
do de la ducha manual y evitar que penetre suciedad procedente de la red de
conducción. La suciedad puede limitar el funcionamiento y provocar daños en
partes funcionales de la ducha manual. Hansgrohe no asumirá ninguna respon-
sabilidad por los daños que de ello se deriven.
• En caso de necesidad, con una sierra fina puede recortarse por la parte de
abajo el tubo entre el grifo y la ducha.
Español
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,18 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Racores excéntricos: 150 ±12 mm
Racores excéntricos G1/2: a la derecha frio - a la izquierda caliente
Desinfección térmica max. 70°C / 4 min
• Seguro contra el retorno
• El producto ha sido concebido exclusivamente para agua potable.
Opcional (no incluido en el suministro)
Problema Causa Solución
Sale poca agua - válvula anti-retorno cerrada - cambiar válvula anti-retorno
- elemento de filtro de la teleducha sucio - Limpiar / Cambiar filtro entre flexo y teleducha
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Temperatura del agua caliente demasiado baja - tope de agua caliente mal - ajustar tope
Calentador instantáneo no se enciende - no se ha quitado limitador de caudal de la teleducha - quitar limitador de caudal
- válvula anti-retorno cerrada - cambiar válvula anti-retorno
- elemento de filtro de la teleducha sucio - Limpiar / Cambiar filtro entre flexo y teleducha
Montaje (ver página 31)
6

opvulschijf verchroomd #95239000 (zie blz. 40)
Service onderdelen (zie blz. 40)
Reinigen (zie blz. 36)
Bediening (zie blz. 35)
Om de hoofddouche leeg te maken, zet u deze na het gebruik licht
schuin.
Doorstroomdiagram (zie blz. 38)
 Handdouche
 hoofddouche
Maten (zie blz. 38)
Onderhoud (zie blz. 37)
Keerkleppen moeten volgens DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar).
Instellen (zie blz. 34)
Instellen van de warmwaterbegrenzing. In combinatie met een door-
stromer is een warmwaterblokkering niet aanbevelenswaardig.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
De arm van de hoofddouche is uitsluitend voor het vasthouden van de hoofd-
douche bedoeld en mag niet met verdere voorwerpen worden belast!
Kinderen en volwassenen met lichamelijke, geestelijke en/of sensorische be-
perkingen mogen het douchesysteem niet zonder toezicht gebruiken. Personen
onder invloed van alcohol of drugs mogen het douchesysteem niet gebruiken.
Het contact van de douchestraal met gevoelige lichaamsdelen (bijv. ogen)
moet worden voorkomen. Er moet voldoende afstand tussen douche en lichaam
aangehouden worden.
Het product mag niet als handgreep worden gebruikt. Er moet een aparte
handgreep gemonteerd worden.
Het product mag alleen voor het wassen, hygiënische doeleinden en voor de
lichaamreiniging worden gebruikt.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden
te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade.
Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen.
• De in de overeenkomstige landen geldende installatierichtlijnen moeten nage-
leefd worden.
• De in de handleiding aangegeven montagematen richten zich op personen van
ca. 1800 mm groot en moeten indien nodig aangepast worden. Daarbij moet in
acht genomen worden dat bij een gewijzigde montagehoogte ook de mini-
mumhoogte verandert en dat de aansluitmaten overeenkomstig moeten worden
aangepast.
• Bij de montage van het product door gekwalificeerd vakpersoneel moet erop
gelet worden dat het montagevlak in het volledige bereik van de bevestiging vlak
is (geen uitstekende voegen of verspringende tegels), dat de wand geschikt is
voor de montage van het product en geen zwakke plaatsen vertoont.
• Het voorgemonteerde filterelement moet gebruikt worden om het normdebiet van
de handdouche te garanderen en om vuil uit de waterleiding te weren. Vuil uit de
waterleiding kan de werking negatief beïnvloeden en / of de handdouche be-
schadigen; voor daaruit voortvloeiende schade is Hansgrohe niet aansprakelijk.
• In noodgevallen kan de buis tussen de armatuur en de hoofddouche onderaan
met een fijne zaag verkort worden.
Nederlands
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,18 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Aansluitmaten: 150 ±12 mm
Aansluitingen G1/2: koud rechts - warm links
Thermische desinfectie max. 70°C / 4 min
• Beveiligd tegen terugstromen
• Het product is uitsluitend ontworpen voor drinkwater!
Toebehoren (behoort niet tot het leveringspakket)
Storing Oorzaak Oplossing
Weinig water - Terugslagklep zit vast - Terugslagklep uitwisselen
- filter handdouche verstopt - Filter handdouche reinigen
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Temperatuur van warm water te laag - Heetwaterbegrenzer verkeerd ingesteld - Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in - Begrenzer van handdouche niet verwijderd - Begrenzer uit handdouche verwijderen
- Terugslagklep zit vast - Terugslagklep uitwisselen
- filter handdouche verstopt - Filter handdouche reinigen
Montage (zie blz. 31)7

Afstandsskive Krom #95239000 (se s. 40)
Reservedele (se s. 40)
Rengøring (se s. 36)
Brugsanvisning (se s. 35)
Hovedbruseren tømmes ved at holde den en smule på skrå efter brug.
Gennemstrømningsdiagram (se s. 38)
 Håndbruser
 Hovedbruser
Målene (se s. 38)
Service (se s. 37)
Ifølge DIN EN 1717 skal gennmestrømningsbegrænsere i overenstem-
melse med nationale regler afprøves regelmæssigt (mindst en gang om
året).
Forindstilling (se s. 34)
Indstilling af varmvandsbegrænsningen. I forbindelse med gennem-
strømningsvandvarmere anbefaler vi ikke en varmvandsspærre.
Der må ikke benyttes eddikesyreholdig silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Stangen til hovedbruseren er kun beregnet til at holde hovedbruseren. Den må
ikke belastes med andre genstande!
Børn som også voksne med fysiske, mentale og / eller sensoriske begrænsnin-
ger må ikke bruge brusersystemet uden opsyn. Personer som er under indfly-
delse af alkohol eller narkotika må ikke bruge brusersystemet.
Bruserstrålens kontakt med sensitive områder (f.eks. øjne) skal undgås. Der skal
være en tilstrækkelig afstand mellem bruseren og kroppen.
Produktet må ikke bruges som håndtag. Der skal monteres et separat håndtag.
Produktet må kun bruges til bade-, hygiejne og kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen
godkendes transportskader eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de gæl-
dende standarder.
• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
• Målene i monteringsanvisningen er ideal til personer med en størrelse på
1800 mm og skal i givet fald tilpasses. Herved skal der tages hensyn til, at den
mindste højde i tilfælde af en ændret monteringshøjde ændres og at der skal
tages hensyn til de ændrede tilslutningsmål.
• Ved montering af produktet igennem kvalificerede fagfolk skal der holdes øje
med, at fastgørelsesoverfladen er plan i alle områder hvor produktet monteres
(ingen fremragende fuger eller fliseforskydninger), at væggene er velegnet til
monteringen af produktet og ikke har svare områder.
• For at garantere håndbruserens standardgennemstrømning og for at undgå
tilsmudsninger fra ledningsnettet, skal man bruge den formonterede filterindsats.
Tilsmudsningen kan påvirke funktionen og/eller føres til skader på håndbruse-
rens funktionskomponenter. Hans Grohe er ikke ansvarligt for heraf resulterende
skader
• I et nødstilfælde kan røret mellem armaturet og hovedbruseren afkortes med en
fin sav.
Dansk
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,18 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Tilslutningsmål: 150 ±12 mm
Tilslutninger G1/2: Koldt højre - varmt venstre
Termisk desinfektion max. 70°C / 4 min
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!
Specialtilbehør (ikke med i leveringsomfang)
Fejl Årsag Hjælp
For lidt vand - Kontraventilen hænger - Udskift kontraventil
- Filterindsats bruser er snavset - Rengør sien filterindsats bruser og slange
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er forkert indstillet - Indstil varmtvandsbe-grænsningen
Vandvarmeren går ikke i gang - Vandsparen i håndbruseren er ikke fjernet - Afmonter vandsparen i håndbruseren
- Kontraventilen hænger - Udskift kontraventil
- Filterindsats bruser er snavset - Rengør sien filterindsats bruser og slange
Montering (se s. 31)
8

Arruela espaçadora cromado #95239000 (ver página 40)
Peças de substituição (ver página 40)
Limpeza (ver página 36)
Funcionamento (ver página 35)
Posicionar a cabeça do chuveiro numa posição inclinada para o
esvaziar após a utilização.
Fluxograma (ver página 38)
 Chuveiro de mão
 Chuveiro fixo
Medidas (ver página 38)
Manutenção (ver página 37)
As válvulas anti-retorno devem ser verificadas regularmente de acordo
com a DIN EN 1717 segundo os regulamentos nacionais ou regionais
(pelo menos uma vez por ano).
Afinação (ver página 34)
Ajuste do limitador de água quente. Em combinação com um esquenta-
dor, não é recomendável o uso de um bloqueio de água quente.
Não utilizar silicone que contenha ácido acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de protecção, de modo a
evitar ferimentos resultantes de entalamentos e de cortes.
O braço do chuveiro foi concebido apenas para servir de apoio à cabeça do
chuveiro, pelo que não pode ser sujeito a cargas de objectos adicionais!
Crianças e adultos com deficiências motoras, mentais e/ou sensoriais não po-
dem utilizar o sistema de duche sem monitorização. Pessoas que estejam sob a
influência de álcool ou drogas não podem utilizar o sistema de duche.
Deve-se evitar o contacto dos jactos de água com partes do corpo sensíveis
(p. ex. olhos). É necessário manter uma distância suficiente entre o chuveiro e
o corpo.
O produto não pode ser utilizado como pega de apoio. Tem que ser montada
uma pega separada.
O produto só pode ser utilizado para fins de higiene pessoal.
Grandes diferenças entre as pressões das águas quente e fria devem ser
compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativamente a danos de
transporte. Após a montagem não são aceites quaisquer danos de transporte ou
de superfície.
• As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países devem ser respeitadas.
• As dimensões de montagem indicadas nas instruções de montagem são ideais
para pessoas com uma altura aprox. 1800 mm e têm que ser eventualmente
adaptadas. Neste contexto deve ter-se em atenção que alterações na altura de
montagem obrigam a alterações na altura mínima, bem como alterações nas
dimensões de ligação.
• Durante a montagem efectuada por técnicos qualificados deve ter-se em
atenção que a superfície de fixação seja plana em toda a sua extensão (sem
juntas ou ladrilhos salientes), que a estrutura da parede seja adequada para a
montagem do produto e que não apresente pontos fracos.
• O elemento filtrante pré-montado tem que ser utilizado para garantir o fluxo
normalizado do chuveiro de mão e para evitar a entrada de sujidade provenien-
te da rede. A sujidade proveniente da rede pode influenciar o funcionamento e/
ou provocar danos nas peças funcionais do chuveiro de mão. A Hansgrohe não
se responsabiliza por danos daí resultantes.
• Em caso de emergência é possível encurtar o tubo entre a torneira e a cabeça
do chuveiro, na parte inferior, com uma serra fina.
Português
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,18 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Distância entre eixos: 150 ±12 mm
Ligações G1/2: fria à direita - quente à esquerda
Desinfecção térmica max. 70°C / 4 min
• Função anti-retorno e anti-vácuo
• Este produto foi única e exclusivamente concebido para água potável!
Acessórios especiais (não incluído no volume de forne-
cimento)
Falha Causa Solução
Água insuficiente - Válvula anti-retorno está presa - Trocar a válvula anti-retorno
- Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o tubo flexível
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Temperatura da água quente muito baixa - O limitador de temperatura está incorrectamente
colocado
- Regular o limitador de temperatura
O esquentador instantâneo não funciona - O limitador de caudal não foi retirado - Retirar o limitador de caudal
- Válvula anti-retorno está presa - Trocar a válvula anti-retorno
- Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o tubo flexível
Montagem (ver página 31)9

Podkładka do wyrównania płytek ceramicznych chrom
#95239000 (patrz strona 40)
Części serwisowe (patrz strona 40)
Czyszczenie (patrz strona 36)
Obsługa (patrz strona 35)
Do opróżniania prysznica należy go po jego użyciu ustawić lekko na
skos.
Schemat przepływu (patrz strona 38)
 Prysznic ręczny
 Prysznic sufitowy
Wymiary (patrz strona 38)
Konserwacja (patrz strona 37)
Działanie zabezpieczeń przed przepływem zwrotnym, zgodnie z
normą DIN EN 1717 i miejscowymi przepisami, musi być kontrolowane
(DIN 1988, raz w roku).
Ustawianie (patrz strona 34)
Ustawianie ogranicznika ciepłej wody. Używanie ogranicznika tempe-
ratury wody w połączeniu z przepływowym podgrzewaczem wody
nie jest zalecane.
Nie stosować silikonów zawierających kwas octowy!

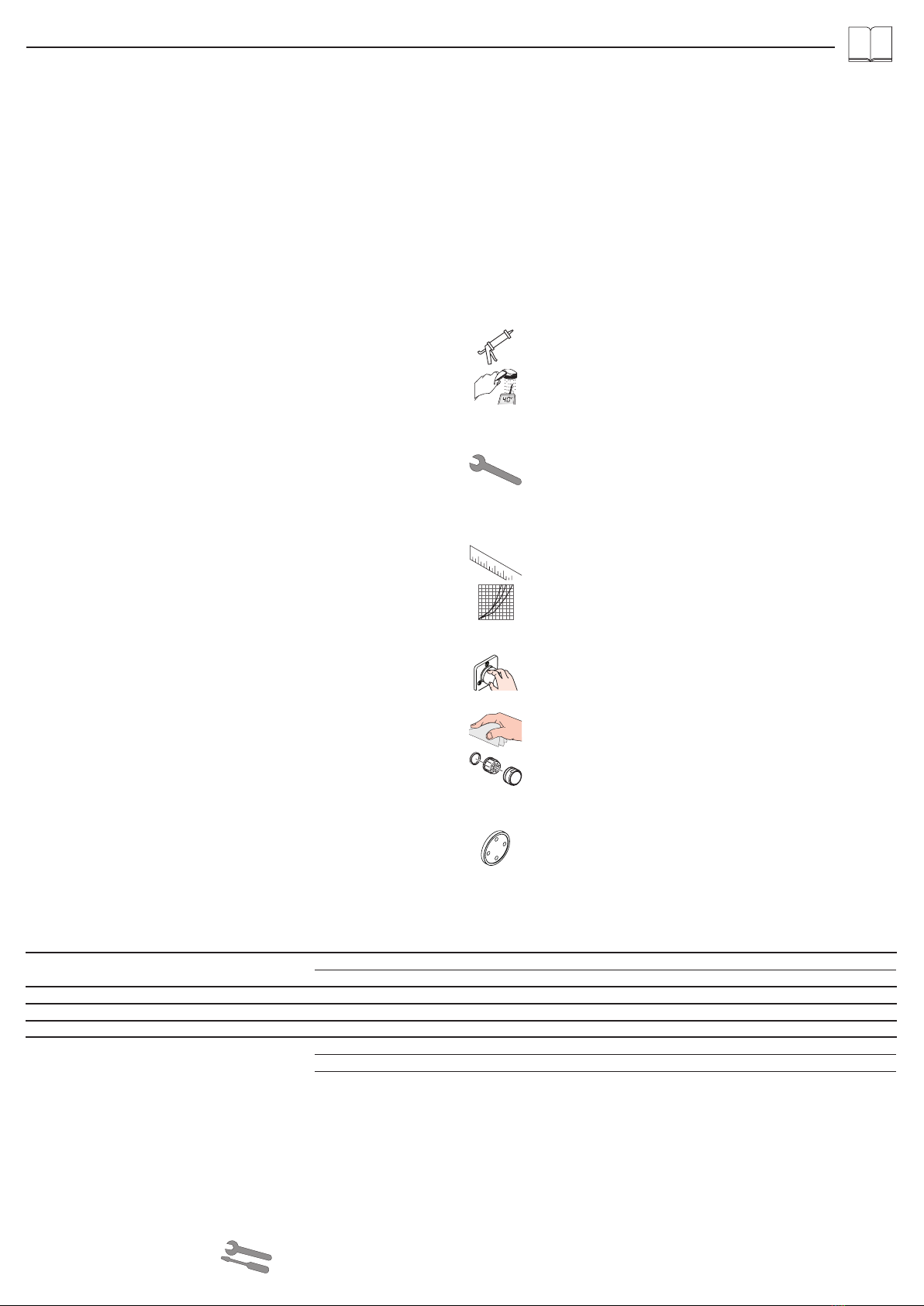

Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub przecięcia, podczas montażu
należy nosić rękawice ochronne.
Ramię prysznica jest przystosowane do trzymania głowicy prysznica i nie
może być obciążane innymi przedmiotami!
Zarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i/lub sensorycznymi
ograniczeniami nie mogą korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą korzystać z prysznica.
Należy unikać kontaktu strumienia wypływającego z głowicy z wrażliwymi
częściami ciała (np. oczami). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Produktu nie wolno używać jako uchwytu do trzymania się. Należy zamonto-
wać osobny uchwyt.
Produkt może być używany tylko do kąpieli, higieny i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.
• Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym
kraju.
• Wymiary montażowe podane w instrukcji montażowej są idealne dla osób o
wzroście sięgającym ok. 1800 mm i w razie konieczności należy je dostosować.
Należy przy tym zwrócić uwagę na fakt, iż przy zmienionej wysokości montażu
zmienia się minimalna wysokość, a także ulegają zmianie wymiary przyłączy.
• Montaż produktu musi być wykonany przez wykwalifikowanego fachowca. Po-
wierzchnia w miejscu montażu musi być równa (bez uskoków wzgl. wzajemnie
przesuniętych płytek). Ściana w miejscu montażu musi być stabilna. Dołożone w
komplecie śruby i kołki rozporowe są przeznaczone do betonu.
• Należy użyć zamontowaną uprzednio wkładkę filtra, aby zapewnić przepisowy
przepływ przez prysznic ręczny i zapobiec przedostawaniu się zanieczyszczeń
z instalacji sieciowej. Przedostające się zanieczyszczenia mogą mieć negatywny
wpływ na działanie i/lub prowadzić do usterek w działaniu elementów prysz-
nica ręcznego; za powstałe z tego tytułu szkody firma Hansgrohe nie ponosi
odpowiedzialności.
• W razie konieczności rurę między armaturą a prysznicem sufitowym w dolnym
obszarze można skrócić przy użyciu małej piły
Polski
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,18 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Wymiary przyłącza: 150 ±12 mm
Przyłącza G1/2: Zimna z prawej - Ciepła z lewej
Dezynfekcja termiczna maks. 70°C / 4 min
• Zabezpieczony przed przepływem zwrotnym
• Produkt przeznaczony wyłącznie do wody pitnej!
Wyposażenie specjalne (Nie jest częścią dostawy)
Usterka Przyczyna Pomoc
Mała ilość wody - Zablokowane zabezpieczenie przed przepływem
zwrotnym
- Wymienić zabezpieczenie przed przepływem zwrot-
nym
- Zabrudzona uszczelka wkładką filtra w prysznicu - Oczyścić uszczelkę z wkładką filtra pomiędzy prysz-
nicem a wężem
Uchwyt armatury pracuje z wysiłkiem - Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Za niska temperatura ciepłej wody - Niewłaściwe ustawienie ogranicznik ciepłej wody - Ustawić ogranicznik ciepłej wody
Przepływowy podgrzewacz wody nie załącza się - Dławik przepływu nie został usunięty z prysznica
ręcznego
- Usunąć dławik z prysznica ręcznego
- Zablokowane zabezpieczenie przed przepływem
zwrotnym
- Wymienić zabezpieczenie przed przepływem zwrot-
nym
- Zabrudzona uszczelka wkładką filtra w prysznicu - Oczyścić uszczelkę z wkładką filtra pomiędzy prysz-
nicem a wężem
Montaż (patrz strona 31)
10

destička pro vyrovnání obkladů chrom #95239000 (viz strana 40)
Servisní díly (viz strana 40)
Čištění (viz strana 36)
Ovládání (viz strana 35)
Pro vyprázdnění sprchové hlavice, hlavici po použití nastavte do lehce
šikmé polohy.
Diagram průtoku (viz strana 38)
 Ruční sprcha
 Horní sprcha
Rozmìry (viz strana 38)
Údržba (viz strana 37)
U zpětných ventilů se musí podle DIN EN 1717 v souladu s národními
nebo regionálními předpisy testovat jejich funkčnost (alespoň jednou
ročně).
Nastavení (viz strana 34)
Nastavení omezovače teplé vody. Ve spojení s průtokovým ohřívačem
se použití uzávěru teplé vody nedoporučuje.
Nepoužívat silikon s obsahem kyseliny octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Držák sprchové hlavice je dimenzován pouze pro držení sprchové hlavice a
nesmí se zatěžovat dalšími předměty!
Děti a dospělé osoby s tělesným, duševním a / nebo smyslovým postižením
nesmí produkt používat bez dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
Je nutné zabránit kontaktu vodních paprsků sprchy s měkkými částmi těla (např.
očima). Je nutné dodržovat dostatečný odstup mezi sprchou a tělem.
Produkt nesmí být používán jako madlo. Je nutné namontovat samostatné
madlo.
Produkt smí být používán pouze ke koupání a za účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen.
Po zabudování nebudou uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle
platných norem.
• Je třeba dodržovat montážní pravidla platné v dané zemi.
• Montážní rozměry uvedené v návodu pro montáž jsou ideální pro osoby s výš-
kou postavy přibližně 1800 mm a v případě potřeby je nutné je přizpůsobit. Při
tom je zapotřebí dbát nato, že se při změněné výšce montáže změní požadova-
ná minimální výška a že je třeba brát ohled na připojovací rozměry.
• Při montáži produktu kvalifikovanou osobou je třeba dbát na to, aby byla
upevňovací plocha v celé oblasti upevnění rovná (žádné vyčnívající spáry nebo
zapuštění obkladů), aby struktura stěny byla vhodná pro montáž produktu a ne-
měla žádná slabá místa.
• Pro zaručení normalního průtoku ruční sprchy a zabránění vzniku usazenin z
přívodního vedení se musí použít předmontovaná filtrační vložka. Usazeniny ne-
čistot mohou ovlivnit funkci sprchy a/nebo vést k poškození funkčních dílů sprchy.
Za takto vzniklé škody firma Hansgrohe neručí.
• V případě nutnosti lze trubku mezi armaturou a sprchovou hlavicí ve spodní
oblasti zkrátit jemnou pilkou.
Česky
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,18 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Rozteč připojení: 150 ±12 mm
Přípoje G1/2: studená vpravo - teplá vlevo
Tepelná desinfekce max. 70°C / 4 min
• Vlastní jištění proti zpětnému nasátí.
• Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
Zvláštní příslušenství (není součástí dodávky)
Porucha Příčina Odstranění
Málo vody - Zpětný ventil je zablokován - Vyměnit zpětný ventil
- filtrační vložkou u sprchy zanesené - Vyčistit sítko v těsnění mezi sprchou a hadicí
Armatura jde ztěžka - Kartuše je vadná, zanesená·vodním kamenem - Kartuši vyměnit
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
Nízká teplota teplé vody - Špatně nastavená zarážka pro teplou vodu - Seřídit zarážku pro teplou vodu
Průtokový ohřívač nezapíná - Není odstraněn kroužek ze sprchy - Odstranit kroužek ze sprchy
- Zpětný ventil je zablokován - Vyměnit zpětný ventil
- filtrační vložkou u sprchy zanesené - Vyčistit sítko v těsnění mezi sprchou a hadicí
Montáž (viz strana 31)11

doštička pre vyrovnanie obkladov chróm #95239000 (viď strana 40)
Servisné diely (viď strana 40)
Čistenie (viď strana 36)
Obsluha (viď strana 35)
Na vyprázdnenie vrchnej sprchy túto po použití nahnite do mierne
šikmej polohy.
Diagram prietoku (viď strana 38)
 Ručná sprcha
 Horná sprcha
Rozmery (viď strana 38)
Údržba (viď strana 37)
Pri spätných ventiloch sa musí podľa DIN EN 1717 v súlade s národ-
nými alebo regionálnymi predpismi testovať ich funkčnosť (aspoň raz
ročne).
Nastavenie (viď strana 34)
Nastavenie obmedzenia teplej vody. V spojení s prietokovými ohrievač-
mi sa neodporúča použitie obmedzovača teplej vody.
Nepoužívať silikón s obsahom kyseliny octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Rameno držiaka hlavice sprchy je určené len na uchytenie hlavice sprchy a
nesmie sa zaťažovať inými predmetmi!
Produkt nesmú bez dozoru používať deti, ako aj dospelé osoby s telesným,
duševným a/alebo zmyslovým postihnutím. Produkt nesmú používať ani osoby,
ktoré sú pod vplyvom alkoholu alebo drog.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivými miestami tela (napr. oči).
Dodržiavajte dostatočnú vzdialenosť medzi sprchou a telom.
Výrobok sa nesmie používať ako držadlo. K tomu účelu sa musí namontovať
samostatné držadlo.
Produkt sa smie používať len na kúpanie a telesnú hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť
vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol počas transportu poškode-
ný. Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v
krajinách.
• Montážne rozmery uvedené v návode na montáž sú ideálne pre osoby s výškou
postavy približne 1800 mm a v prípade potreby je nutné ich prispôsobiť. Pritom
je nutné si uvedomiť, že pri zmenenej výške montáže sa mení minimálna výška a
a je nutné dbať na rozmery rozmiestnenia prípojok.
• Pri montáži produktu kvalifikovanou osobou treba dávať pozor na to, aby bola
upevňovacia plocha v celej oblasti upevnenia rovná (žiadne vyčnievajúce me-
dzery alebo zapustenia obkladov), aby štruktúra steny bola vhodná pre montáž
produktu a nemá žiadne slabé miesta.
• Predmontovaná filtračná vložka sa musí použiť, aby sa zaručil normovaný prietok
ručnej sprchy a odstránili naplaveniny nečistôt z rozvodnej siete. Naplaveniny
nečistôt môžu ovplyvniť funkčnosť a/alebo môžu viesť k poškodeniam funkčných
dielov ručnej sprchy, pričom za takto spôsobené škody spoločnosť Hansgrohe
neručí.
• V prípade potreby môžete trubku medzi armatúrou a sprchovou hlavicou v spod-
nej oblasti skrátiť jemnou pílkou.
Slovensky
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,18 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Pripájacie rozmery: 150 ±12 mm
Prípoje G1/2: studená vpravo - teplá vľavo
Termická dezinfekcia max. 70°C / 4 min
• Vlastná poistka proti spätnému nasatiu.
• Výrobok je koncipovaný výhradne pre pitnú vodu!
Zvláštne príslušenstvo (nie je súčasťou dodávky)
Porucha Príčina Pomoc
Málo vody - Obmedzovač spätného nasatia je zablokovaný - Vymeniť obmedzovač spätného nasatia
- Filtračnou vložkou sprchy je znečistené - Vyčistiť sitko tesnení medzi sprchou a hadicou
Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté usadeniny - Vymeniť kartušu
Z armatúry kvapká voda - Kartuša je poškodená - Vymeniť kartušu
Nízka teplota teplej vody - Nesprávne nastavená zarážka na teplú vodu - Nastavenie zarážky na teplú vodu
Prietokový ohrievač nezapína - Nie je odstránený krúžok zo sprchy - Odstrániť krúžok zo sprchy
- Obmedzovač spätného nasatia je zablokovaný - Vymeniť obmedzovač spätného nasatia
- Filtračnou vložkou sprchy je znečistené - Vyčistiť sitko tesnení medzi sprchou a hadicou
Montáž (viď strana 31)
12

匹配瓷砖的圆盘镀铬#95239000(参见第页40)
备用零件 (参见第页40)
清洗 (参见第页36)
操作 (参见第页35)
请在使用喷头后略微倾斜，排空其中水分。
流量示意图 (参见第页38)
手持花洒
顶置花洒
大小 (参见第页38)
保养 (参见第页37)
单向阀必须在符合国家或当地的法律的情况下按照DIN
EN1717定期检查（至少一年一次）。
调节 (参见第页34)
热水温度调节。如果使用即热式喷头，则不建议安装热水阀
门。
请勿使用含有乙酸的硅胶！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
头顶花洒夹持杆只为夹持头顶花洒而设计，不得让其承载其它物品！
不得让儿童和肢体、精神和/或意识有障碍的成人在不受监管的情况下
使用淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。
必须避免让身体敏感部位（如眼睛）接触到莲蓬头喷水。必须保持莲蓬
头与人头之间有足够的距离。
该产品不得作扶柄使用。必须安装单独的扶柄。
本产品只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或表
面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗和检查。
• 请遵守当地国家现行的安装规定。
• 本安装说明中所规定的安装尺寸理想用于身高1800mm左右的人士。
尺寸可根据需要进行修改。在这种情况下，您必须留意，如果安装高度
改变，则花洒到地板的最小高度也随之改变，且必须考虑到连接尺寸的
改变。
• 由有资格的专业人员进行产品安装时请注意：在所有加固区域中，加固
表面是否平整（无突出的接缝或瓷砖），墙体结构是否适合产品安装且
未显露出任何缺点。
• 必须使用预装配好的过滤器芯，以保障手持花洒达到标准水流量并避
免从管网中冲出污物。污物可损害功能和/或导致损坏手持花洒的功能
件，对由此所产生的损害汉斯格雅公司将不承担责任。
• 紧急情况下,可使用细的锯子将下方区域中阀门与头顶莲蓬头之间的管子
锯短。
中文
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,18-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
中心距离： 150±12mm
连接管线G1/2： 左热右冷
热力消毒 最大70°C/4分钟
• 自动防止回流
• 该产品专为饮用水设计！
选装附件 (不在供货范围内)
问题 原因 补救
龙头出水量小 -单向阀装反 -正确安装单向阀
-花洒过滤器元件有垃圾堵塞 -清洗花洒和软管间的过滤密封件
龙头不灵活 -阀芯损坏，结垢 -更换阀芯
龙头滴水 -阀芯损坏 -更换阀芯
热水温度过低 -温度限制器设置错误 -设置温度限制器
燃气热水器不工作 -手持花洒的流量限制器没有去除 -去除流量限制器
-单向阀装反 -正确安装单向阀
-花洒过滤器元件有垃圾堵塞 -清洗花洒和软管间的过滤密封件
安装 (参见第页31)13

Шайба для выравнивания с уровнем плитки хром
#95239000 (см. стр. 40)
Κомплеκт (см. стр. 40)
Очистка (см. стр. 36)
Эксплуатация (см. стр. 35)
Чтобы вода вытекла из верхнего душа, после ипользования поставь-
те его под небольшим наклоном.
Схема потока (см. стр. 38)
 Ручной душ
 Верхний душ
Размеры (см. стр. 38)
Техническое обслуживание (см. стр. 37)
Защита обратного тока должна регулярно проверяться (минимум
один раз в год) по стандарту DIN EN 1717 или в соответствии с
национальными или региональными нормативами
Подгонка (см. стр. 34)
Регулировка ограничителя горячей воды. В сочетании с проточными
нагревателями не рекомендуется использовать блокировку воды.
Не применяйте силикон, содержащий уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
Кронштейн верхнего душа предназначен только для подсоединения верхнего
душа. Запрещается подвешивать на него другие предметы!
Дети, а также взрослые с физическими, умственными и/или сенсорными
недостатками должны пользоваться изделием только под присмотром. Запре-
щается пользоваться изделием в состоянии алкогольного или наркотического
опьянения.
Не допускайте попадания струи воды из разбрызгивателя на чувствительные
части тела (например, на глаза). Разбрызгиватель следует устанавливать на
достаточном расстоянии от тела.
Изделие запрещается использовать в качестве рукоятки. Следует устанавли-
вать специальную рукоятку.
Изделие разрешается использовать только в гигиенических целях: для при-
нятия ванны и личной гигиены.
донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты и проверены в соот-
ветствии с действующими нормами.
• Необходимо соблюдать требования по монтажу, действующие в соответству-
ющих странах.
• Указанные в монтажной инструкции монтажные размеры идеальны для лиц
ростом около 1800 мм. В случае необходимости монтажные размеры сле-
дует менять. При этом нужно учесть, что при изменившейся высоте монтажа
меняется также и минимальная высота, а изменение установочных размеров
нужно принять во внимание.
• Во время монтажа изделия квалифицированным персоналом поверхность
крепления должна быть ровной по всей области крепления (не допускайте
выступающих стыков или перекоса облицовочной плитки); для монтажа из-
делия следует использовать подходящую стену достаточной прочности.
• Необходимо установить предварительно смонтированный фильтрующий эле-
мент, чтобы обеспечить нормальный поток для ручного душа и предотвратить
попадание загрязнений из канализационной сети. Попадание загрязнений
ухудшает работу и/или приводит к повреждению функциональных деталей
ручного душа. Компания Hansgrohe не несет ответственности за ущерб, при-
чиненный в результате несоблюдения этого требования
• По мере необходимости лобзиком можно укоротить трубу между армату-
рой и верхним душем в нижней области.
Русский
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,18 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Размеры подключения: 150 ±12 mm
Подключение G1/2: холодная справа - горячая слева
Термическая дезинфекция не более. 70°C / 4 мин
• укомплектован клапаном обратного тока воды
• Изделие предназначено исключительно для питьевой воды!
Специальные принадлежности
(не включено в объем поставки!)
Неисправность Причина Устранение неисправности
недостаточный давление (если устан напор воды) - Клапан обратного тока заедает - Замените клапаны обратного течения
- Фильтр душа загрязнен - Очистить фильтр между душем и шлангом.
Арматура работает с усилием - Картридж неисправен, засорение накипью - Замените картридж
Арматура протекает - Картридж неисправен - Замените картридж
Температура горячей воды слишком низкая - Ограничение горячей воды отрегулировано не-
правильно
- Отрегулируйте ограничение горячей воды
Проточный нагреватель не включается - Дроссель не удален из ручного душа - Извлеките дроссель из ручного душа
- Клапан обратного тока заедает - Замените клапаны обратного течения
- Фильтр душа загрязнен - Очистить фильтр между душем и шлангом.
Монтаж (см. стр. 31)
14

Csempekiegyenlítő lemez króm #95239000 (lásd a oldalon 40)
Tartozékok (lásd a oldalon 40)
Tisztítás (lásd a oldalon 36)
Használat (lásd a oldalon 35)
A fejzuhany kiürítéséhez ezt használat után állítsa enyhén ferdén.
Átfolyási diagramm (lásd a oldalon 38)
 Kézi zuhany
 Fejzuhany
Méretet (lásd a oldalon 38)
Karbantartás (lásd a oldalon 37)
A visszafolyásgátlók működése a DIN EN 1717 szabványnak megfe-
lelően, a nemzeti vagy területi rendelkezésekkel összhangban, évente
egyszer ellenőrizendő!
Beállítás (lásd a oldalon 34)
A meleg víz korlátozás beállítása. Átfolyós vízmelegítőknél meleg víz
korlátozó használata nem ajánlott.
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt
kell viselni.
A zuhanyfej karja csak a zuhanyfej tartására alkalmas, és nem szabad más
tárgyakkal megterhelni!
Gyermekek, valamint testileg, szellemileg fogyatékos és / vagy érzékelésben
korlátozott személyek nem használhatják felügyelet nélkül a terméket. Alkohol
és kábítószer befolyása alatt álló személyek nem használhatják a terméket.
Kerülni kell a zuhanysugár érintkezését érzékeny testrészekkel (pl. szemek). Be
kell tartani a megfelelő távolságot a zuhanyfej és a test között.
A terméket nem szabad kapaszkodónak használni. Ehhez külön kapaszkodót
kell felszerelni.
A terméket csak fürdéshez, mosakodáshoz, és egészségügyi tisztálkodáshoz
szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell
egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése.
Beépítés után a szállítási- vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően kell
felszerelni, öblíteni és ellenőrizni
• Az egyes országokban érvényes installációs irányelveket be kell tartani.
• A szerelési útmutatóban megadott szerelési méretek kb. 1800 mm testmagassá-
gú személyeknek alkalmasak, és ennek megfelelően átméretezendők. Itt arra kell
ügyelni, hogy az átméretezett szerelési magasságnál megváltozik a minimális
magasság és figyelembe kell venni a csatlakozó méreteinek változását.
• A termék képzett szakember általi felszerelése esetén ügyelni kell arra, hogy a
rögzítési felület teljesen sima legyen (ne legyen kiálló fuga vagy csempe), a fal
szerkezete a termék felszerelésére alkalmas legyen, és ne legyen gyenge pontja.
• Az előre felszerelt szűrőbetétet kell használni a kézi zuhany szabvány átfolyásá-
nak biztosításához, és hogy elkerülje a szennyeződések befolyását a vezeték-
ből. A szennyeződések befolyásolhatják a működést és /vagy a kézi zuhany
működő részeinek rongálódásához vezethetnek, az ebből származó károkért a
Hansgrohe nem vállal felelőséget
• Szükség esetén a csövet a csap és a zuhanyfej között, az alsó részen, egy finom
fűrésszel le lehet rövidíteni.
Magyar
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,18 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Csatlakozási méret: 150 ±12 mm
G1/2 csatlakozás: hideg jobbra – meleg balra
Termikus fertőtlenítés max. 70°C / 4 perc
• Visszafolyás gátlóval
• A terméket kizárólag ivóvízhez tervezték!
Egyéb tartozék (a szállítási egység nem tartalmazza)
Hiba Ok Megoldás
Kevés víz - A visszafolyásgátló beragadt. - A visszafolyásgátló kicserélése javasolt.
- A zuhany szűrőbetéttel koszos - A zuhany és a cső közötti szűrőt ki kell tisztítani
Nehezen nyitható a csap. - A kerámiabetét meghibásodott, elvízkövesedett. - A kerámiabetétet ki kell cserélni.
Csöpög a csap. - A kerámiabetét meghibásodott. - A kerámiabetétet ki kell cserélni.
túl alacsony melegvíz hőmérséklet - A melegvíz szabályozó rosszul van beállítva. - A melegvíz szabályozót újra be kell állítani.
Az átfolyós vízmelegítő nem kapcsol be. - Nincs kiszerelve a zuhanyrózsából a vízmennyiség
szabályozó.
- El kell távolítani a vízmennyiség szabályozót.
- A visszafolyásgátló beragadt. - A visszafolyásgátló kicserélése javasolt.
- A zuhany szűrőbetéttel koszos - A zuhany és a cső közötti szűrőt ki kell tisztítani
Szerelés (lásd a oldalon 31)15

Laatansovituslevy kromi #95239000 (katso sivu 40)
Varaosat (katso sivu 40)
Puhdistus (katso sivu 36)
Käyttö (katso sivu 35)
Tyhjennä pääsuihku asettamalla se käytön jälkeen hieman vinoon.
Virtausdiagrammi (katso sivu 38)
 Käsisuihku
 Pääsuihku
Mitat (katso sivu 38)
Huolto (katso sivu 37)
Vastaventtiilien toiminta on tarkastettava säännöllisesti paikallisten ja
kansallisten määräysten mukaisesti (DIN 1988, kerran vuodessa).
Säätö (katso sivu 34)
Lämpötilan rajoittimen säätäminen. Emme suosittele käyttämään lämpö-
tilan rajoitinta vedenlämmittimen (läpivirtauskuumennin) yhteydessä.
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
Pääsuihkun varsi on tarkoitettu vain kannattamaan pääsuihkua. Sitä ei saa
kuormittaa muilla esineillä!
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti rajoittuneet aikuiset eivät saa
käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai huumeiden vaikutuk-
sessa olevat henkilöt eivät saa käyttää suihkujärjestelmää.
Suihkuveden kontaktia herkkien ruumiinosien (esim. silmien) kanssa on vältettä-
vä.Suihkun ja vartalon välissä on oltava riittävä väli.
Tuotetta ei saa käyttää kädensijana. On asennettava erillinen kädensija.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot. Asennuk-
sen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
• Asennusohjeessa annetut asennusmitat sopivat n. 180 cm:n pituiselle henkilölle,
ja niitä on tarvittaessa muutettava. Tässä on otettava huomioon, että asennus-
korkeuden muuttuessa muuttuu myös vähimmäiskorkeus, ja muutos on otettava
huomioon liitäntöjen mitoissa.
• Pätevän ammattihenkilöstön asentaessa tuotetta on otettava huomioon, että
kiinnityspinnan on oltava koko kiinnitysalueelta tasainen (ei korkeita saumoja tai
laattojen yhtymäkohtia), seinän rakenne soveltuu tuotteen asennukseen eikä siinä
ole heikkoja kohtia.
• Esiasennettua suodatinpatruunaa on käytettävä, jotta käsisuihkun normaali
läpivirtaus on taattu ja likahiukkasten huuhtoutuminen vesijohtoverkostosta estyy.
Likahiukkaskertymät voivat aiheuttaa toimintahäiriöitä ja/tai vahingoittaa käsisuih-
kun toiminnallisia osia, Hansgrohe ei vastaa näin syntyvistä vaurioista.
• Tarvittaessa putken voi lyhentää hienolla sahalla hanan ja pääsuihkun välillä
alaosasta.
Suomi
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,18 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Liitäntämitat: 150 ±12 mm
Liittimet G1/2: kylmä oikealla - kuuma vasemmalla
Lämpödesinfektio maks. 70°C / 4 min
• Estää itsestään paluuvirtauksen
• Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Erityisvaruste (ei kuulu toimitukseen)
Häiriö Syy Toimenpide
Vähän vettä - Suuntaisventtiili juuttunut - Vaihda suuntaisventtiili
- Käsisuihkun suodatinelementti likaantunut - Puhdistus suodatinelementti välillä suihku ja letku.
Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna
Lämminveden lämpötila liian alhainen - Lämminveden rajoitin väärin säädetty - Säädä lämminveden rajoitin
Läpimenokuumennin ei kytkeydy päälle - Käsisuihkussa olevaa kuristinta ei ole poistettu - Poista kuristin käsisuihkusta
- Suuntaisventtiili juuttunut - Vaihda suuntaisventtiili
- Käsisuihkun suodatinelementti likaantunut - Puhdistus suodatinelementti välillä suihku ja letku.
Asennus (katso sivu 31)
16

Kakelutjämningsbricka krom #95239000 (se sidan 40)
Reservdelar (se sidan 40)
Rengöring (se sidan 36)
Hantering (se sidan 35)
Ställ huvudduschen lätt lutande efter användningen för att tömma den.
Flödesschema (se sidan 38)
 Handdusch
 Huvuddusch
Måtten (se sidan 38)
Skötsel (se sidan 37)
Backventilers funktion måste kontrolleras regelbundet enligt nationella
eller regionala bestämmelser (DIN 1988 en gång per år) i enlighet
med DIN EN 1717.
Justering (se sidan 34)
Ställa in varmvattenregleringen. Tillsammans med varmvattenberedare
rekommenderas inte en varmvattenspärr.
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskadorgen werden.
Armen som håller huvudduschen är bara konstruerad för detta; den får inte
belastas med andra föremål!
Barn samt vuxna med fysiska, psykiska eller sensoriska funktionshinder får inte
använda produkten ensamma. Personer som är påverkade av alkohol- eller
droger får inte använda produkten.
Undvik att rikta duschstrålarna mot känsliga kroppsdelar (t. ex. ögonen. Det
måste finnas ett tillräckligt stort avstånd mellan duschen och kroppen.
Produkten får inte användas som handtag. Ett separat handtag måste monteras.
Produkten får bara användas till kroppshygien med bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste
utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportskador innan den monteras.
Efter monteringen accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska följas.
• De monteringsmått som anges i monteringsanvisningen passar 1,80 m långa
personer och måste eventuellt anpassas. Det är då viktigt att tänka på att den
minsta höjden ändras när monteringshöjden blir en annan och att hänsyn måste
tas till de ändrade anslutningsmåtten.
• När kvalificerad fackpersonal monterar produkten är det viktigt att fästytan är
plan över hela fastsättningsområdet (inga fogar som sticker ut eller kakelförskjut-
ning) och att väggstrukturen är lämplig för en montering av produkten och inte
har några svaga punkter.
• Den förmonterade filterinsatsen måste användas om normalflödet hos handdu-
schen ska vara garanterat och för att undvika att smuts spolas in från lednings-
nätet. Smuts som spolas in kan påverka funktionen och/eller leda till skador på
funktionsdelar i handduschen. Hansgrohe frånsäger sig allt ansvar för skador
som kan härledas till detta.
• Om det behövs kan röret mellan blandare och huvuddusch kortas i den nedre
delen med en fintandad såg.
Svenska
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,18 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Anslutningsmått: 150 ±12 mm
Anslutningar G1/2: kallt höger – varmt vänster
Termisk desinfektion max. 70°C / 4 min
• Självspärr mot återflöde
• Produkten är enbart avsedd för dricksvatten!
Specialtillbehör (medföljer ej leveransen)
Störning Orsak Åtgärd
För lite vatten - Backventil är defekt - Byt backventil
- Filterinsats i duschen smutsigt - Rengör filterinsats mellan slangen och dusch
Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Blandare droppar - Patron defekt - Byt ut patron
Varmvattentemperaturen är för låg - Varmvattenreglering felaktigt inställd - Ställ in varmvattenreglering
Varmvattenberedare slår ej på - Vattenbegränsare i handduschen har ej tagits bort - Ta bort vattenbegränsaren
- Backventil är defekt - Byt backventil
- Filterinsats i duschen smutsigt - Rengör filterinsats mellan slangen och dusch
Montering (se sidan 31)17

Plytelių išlyginimo diskas chrom #95239000 (žr. psl. 40)
Atsarginės dalys (žr. psl. 40)
Valymas (žr. psl. 36)
Eksploatacija (žr. psl. 35)
Kad ištuštintumėte dušo galvą, pasinaudoję nustatykite ją šiek tiek
įstrižai.
Pralaidumo diagrama (žr. psl. 38)
 Rankų dušas
 galvos dušas
Išmatavimai (žr. psl. 38)
Techninis aptarnavimas (žr. psl. 37)
Atbulinio vožtuvo apsauga privalo būti tikrinama reguliariai (mažiausiai
kartą per metus pagal DIN 1988) pagal DIN EN1717 arba pagal
galiojančias nacionalines arba regionines normas.
Reguliavimas (žr. psl. 34)
Karšto vandens ribojimas. Kartu su cirkuliaciniais šildytuvais nerekomen-
duojama naudoti karšto vandens blokavimo įtaisų.
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Dušo laikiklis skirtas tik dušo galvutei laikyti, todėl neturi būti apkraunamas
kitokiais daiktais!
Gaminiu draudžiama naudotis vaikams, taip pat suaugusiems su fizine, dvasine
negale ir (arba) sensorikos sutrikimais. Gaminių taip pat draudžiama naudotis
asmenims, apsvaigusiems nuo alkoholio arba narkotikų.
Būtina vengti dušo vandens srovės kontakto su jautriomis kūno vietomis (pvz.,
akimis). Todėl būtina laikytis tinkamu atstumu nuo dušo.
Gaminys neturi būti naudojamas kaip rankena. Rankena montuojama atskirai.
Gaminys turi būti naudojamas tik maudymuisi, kūno higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo
metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų neprii-
mamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal galio-
jančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.
• Montavimo instrukcijoje nurodyti išmatavimai idealiai tinka 1800 mm ūgio
žmonėms. Galima keisti aukštį, bet tuomet keičiasi minimalus rekomenduojamas
patalpos aukštis ir turi būti atsižvelgta į vandens jungties matmenų pasikeitimą.
• Atlikdami montavimo darbus, kvalifikuoti darbuotojai turi atkreipti dėmesį, kad
pritvirtinimo plokštuma būtų lygi (be išsikišusių siūlių ar perkreiptų plytelių), sienų
konstrukcija tiktų gaminiui montuoti ir neturėtų jokių trūkumų.
• Reikia naudoti sumontuotą filtro elementą, kad būtų užtikrintas norminis per ranki-
nį dušą pratekantis srautas ir būtų išvengta teršalų, galinčių patekti iš vamzdyno.
Patekę teršalai gali pakenkti veikimui ir/arba sugadinti veikiančias dalis. Už žalą,
atsiradusią dėl šių priežasčių, bendrovė „Hansgrohe" neatsako.
• Ypatingais atvejais vamzdelis tarp jungčių ir dušo galvutės apatinėje dalyje gali
būti patrumpintas plonu pjūkleliu.
Lietuviškai
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,18 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Atstumas tarp centrų: 150 ±12 mm
Prijungimas G1/2: Šaltas vanduo dešinėje, karštas - kairėje
Terminis dezinfekavimas ne daugiau kaip 70°C / 4 min
• Su atbuliniu vožtuvu
• Produktas skirtas tik geriamajam vandeniui!
Specialūs priedai (nėra pridedama)
Gedimas Priežastis Priemonė
Per maža srovė - Abulinis vožtuvas neveikia - Pakeisti atbulinį vožtuvą
- Dušo filtro elementas užsikimšęs - Valymas filtro elementas tarp dušas ir žarna.
Sunkiai sukiojama rankenėlė - Kasetė pažeista, užkalkėjusi - Pakeisti kasetę
Maišytuvas praleidžia vandenį - Kasetė pažeista - Pakeisti kasetę
Per maža karšto vandens temperatūra - Neteisingai nustatytas karšto vandens ribotuvas - Nustatyti karšto vandens ribotuvą
Momentinis pašildytojas neįsijungia - Neišimtas ribotuvas iš dušo galvutės - Išimti ribotuvą iš dušo galvutės
- Abulinis vožtuvas neveikia - Pakeisti atbulinį vožtuvą
- Dušo filtro elementas užsikimšęs - Valymas filtro elementas tarp dušas ir žarna.
Montavimas (žr. psl. 31)
18

Sustav za balansiranje protoka krom
#95239000 (pogledaj stranicu 40)
Rezervni djelovi (pogledaj stranicu 40)
Čišćenje (pogledaj stranicu 36)
Upotreba (pogledaj stranicu 35)
Nakon korištenja neznatno nagnite tuš iznad glave u stranu kako biste
ga ispraznili.
Dijagram protoka (pogledaj stranicu 38)
 Ručni tuš
 tuš iznad glave
Mjere (pogledaj stranicu 38)
Održavanje (pogledaj stranicu 37)
Ispravnost nepovratnog ventila mora se redovito provjeravati prema
standardu DIN EN 1717 i u skladu sa važećim propisima (najmanje
jednom godišnje).
Regulacija (pogledaj stranicu 34)
Namještanje limitera tople vode. U kombinaciji s protočnim bojlerima
nije preporučljiva primjena sustava za blokiranje dotoka tople vode.
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Nosač tuša iznad glave je dimenzioniran samo za držanje danog tuša i ne
smije se opterećivati drugim predmetima!
Djeca, kao i tjelesno, mentalno i/ili senzorno hendikepirane odrasle osobe
ne smiju se koristiti proizvodom bez nadzora. Osobe koje su pod utjecajem
alkohola ili droga ne smiju se koristiti proizvodom.
Mora se izbjegavati kontakt mlaza iz tuša s osjetljivim dijelovima tijela (npr.
očima). Tijelo korisnika mora biti dovoljno udaljeno od tuša.
Proizvod ne smije služiti za pridržavanje. U tu se svrhu mora postaviti zaseban
rukohvat.
Proizvod se smije primjenjivati samo za kupanje, tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon
ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim norma-
ma.
• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.
• Montažne dimenzije navedene u uputama za montažu idealne su za osobe
visine oko 1800 mm te se prema potrebi moraju prilagoditi konkretnoj visini kori-
snika. Pritom valja uzeti u obzir da se u slučaju promjene montažne visine mijenja
i minimalna visina kao i da se tada mora uvažiti i promjena priključnih dimenzija.
• Kada proizvod montira kvalificirano stručno osoblje treba paziti da čitava površi-
na na koju se učvršćuje bude ravna (bez istaknutih fuga ili krivljenja pločica), da
je zidna konstrukcija primjerena montaži proizvoda te da nema slabih mjesta.
• Mora se rabiti predmontirani filtarski umetak, kako bi se regulirao protok vode
kroz ručni tuš i izbjeglo unošenje prljavštine iz vodovoda. Prljavština može do-
vesti do djelomičnog ili potpunog oštećenja dijelova ručnog tuša. Za eventualna
oštećenja uzrokovana prljavštinom proizvođač Hansgrohe nije odgovoran.
• Cijev se u krajnjem slučaju između armature i tuša iznad glave može u donjem
dijelu skratiti pilom sa sitnim zupcima.
Hrvatski
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,18 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Razmak od sredine: 150 ±12 mm
Spojevi G1/2: hladna desno – topla lijevo
Termička dezinfekcija tlak 70°C / 4 min
• Funkcije samo-čišćenja
• Proizvod je koncipiran isključivo za pitku vodu!
Posebni pribor (Nije sadržano u isporuci!)
Greška Uzrok Otklanjanje
Nedovoljno vode - Nepovratni ventil se nije vratio u početni položaj - Zamijenite nepovratni ventil
- Filter tuša je prljav - Očistite filter izmeðu tuša i crijeva
Ručica se zaglavila - Neispravan uložak Taloženje kamenca - Zamijenite uložak
Slavina kaplje - Neispravan uložak - Zamijenite uložak
Preniska temperatura tople vode - Limiter vruće vode nije dobro podešen - Podesite limiter vruće vode
Protočni bojler ne radi - Limiter protoka u ručnom tušu nije odstranjen - Odstranite limiter protoka
- Nepovratni ventil se nije vratio u početni položaj - Zamijenite nepovratni ventil
- Filter tuša je prljav - Očistite filter izmeðu tuša i crijeva
Sastavljanje (pogledaj stranicu 31)19

Fayans dengeleme pulu krom #95239000 (bakınız sayfa 40)
Yedek Parçalar (bakınız sayfa 40)
Temizleme (bakınız sayfa 36)
Kullanımı (bakınız sayfa 35)
Kafa duşunu boşaltmak için kullanımdan sonra hafif eğri durmasını
sağlayın.
Akış diyagramı (bakınız sayfa 38)
 El duşu
 Baş duşu
Ölçüleri (bakınız sayfa 38)
Bakım (bakınız sayfa 37)
DIN EN 1717 ve ulusal standartlar doğrultusunda Çek valfler düzenli
olarak kontrol edilmelidir. ( en az yılda bir kez)
Ayarlama (bakınız sayfa 34)
Sıcak su sınırlamasının ayarlanması. Sıcak su kilidinin sürekli ısıtıcıyla
kullanılması tavsiye edilmez.
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven
kullanılmalıdır.
Başlıklı püskürtücü kolu yalnızca başlıklı püskürtücünün tutulması için tasarlan-
mıştır, başka nesnelerle üzerine yük bindirilmemelidirn!
Bedensel, ruhsal ve/veya sensörik engelli çocuk ve yetişkinler gözetimsiz olarak
duş sistemini kullanmamalıdırlar. Alkol veya uyuşturucu etkisinde olanlar duş
sistemini kullanmamalıdır.
Püskürtme başlıklarının hassas organlara teması (örn. gözler) önlenmelidir.
Püskürtücü ile beden arasında yeterli mesafe bırakılmalıdır.
Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir tutma kolu monte edilmelidir.
Ürün yalnızca banyo, hijyen ve beden temizliği amaçları doğrultusunda kulla-
nılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük basınç farklılıkları varsa, bu
basınç farklılıklarının dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları yönünden kontrol edilmelidir.
Montaj işleminden sonra nakliye veya yüzey hasarları için sorumluluk üstlenilme-
mektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü geçerli normlara göre
yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet edilmelidir.
• Montaj kılavuzunda belirtilen montaj ölçüleri, yaklaşık 1.800 mm boyundaki ki-
şiler için idealdir ve gerekirse adapte edilmelidir. Bu sırada, montaj yüksekliğinin
değişmesiyle birlikte minimum yüksekliğin de değiştiğine ve bağlantı ölçülerindeki
değişikliğin göz önüne alınması gerektiğine dikkat edilmelidir.
• Ürünün yetkili uzman personel tarafından montajı yapılırken, sabitleme yüzeyinin
sabitleme planının tüm alanında bulunduğuna (derz veya fayans kayması olma-
malıdır), duvar yapısının ürünün montajı için uygun olduğuna ve zayıf noktaları
bulunmadığına dikkat edilmelidir.
• Ön montajı yapılan filtre elemanı, el püskürtücüsünün standart akışını sağlamak
ve hat şebekesindeki kirlenmeleri önlemek için kullanılmalıdır. Kirlenmeler işlevi
olumsuz etkileyebilir ve/veya el püskürtücüsünün işlev parçalarında hasarlara yol
açabilir. Hansgrohe, bundan dolayı kaynaklanabilecek hasarlara karşı sorumlu-
luk üstlenmez.
• Boru acil durumda armatür ile püskürtme başlığı arasında alt kısımdan ince bir
testere ile kısaltılabilir.
Türkçe
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,18 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Bağlantı ölçüleri: 150 ±12 mm
G1/2 bağlantılar: soğuk sağ - sıcak sol
Termik dezenfeksiyon azami 70°C / 4 dak
• Geri emme önleyici
• Ürün sadece şebeke suyu için tasarlanmıştır!
Özel aksesuarlar (Teslimat kapsamına dahil değildir)
arıza sebep yardım
Az su geliyor - Çek valf çalışmıyor olabilir - Çek valfı değiştirin
- Duşun süzgeci tıkanmış olabilir - Filtre adaptörlü arasında duş ve hortum temizlemek
Batarya kullanımı ağırlaşıyor - Kartuş Bozulmuş ve kireçlenmiş olabilir - Kartuşu değiştirin
Batarya su damlatıyor - Kartuş bozuk olabilir - Kartuşu değiştirin
Sıcak suyun derecesi çok düşük - Isı limitleyici düzgün çalışmıyor - Isı limitleyiciyi yeniden ayarlayın
Şofben çalışmıyor - El duşunun içindeki akım limitleyici çıkartılmamış ola-
bilir
- Akım limitleyiciyi el duşundan çıkartın
- Çek valf çalışmıyor olabilir - Çek valfı değiştirin
- Duşun süzgeci tıkanmış olabilir - Filtre adaptörlü arasında duş ve hortum temizlemek
Montajı (bakınız sayfa 31)
20
