Hans Grohe Talis M 04710 0 Series Instruction Manual

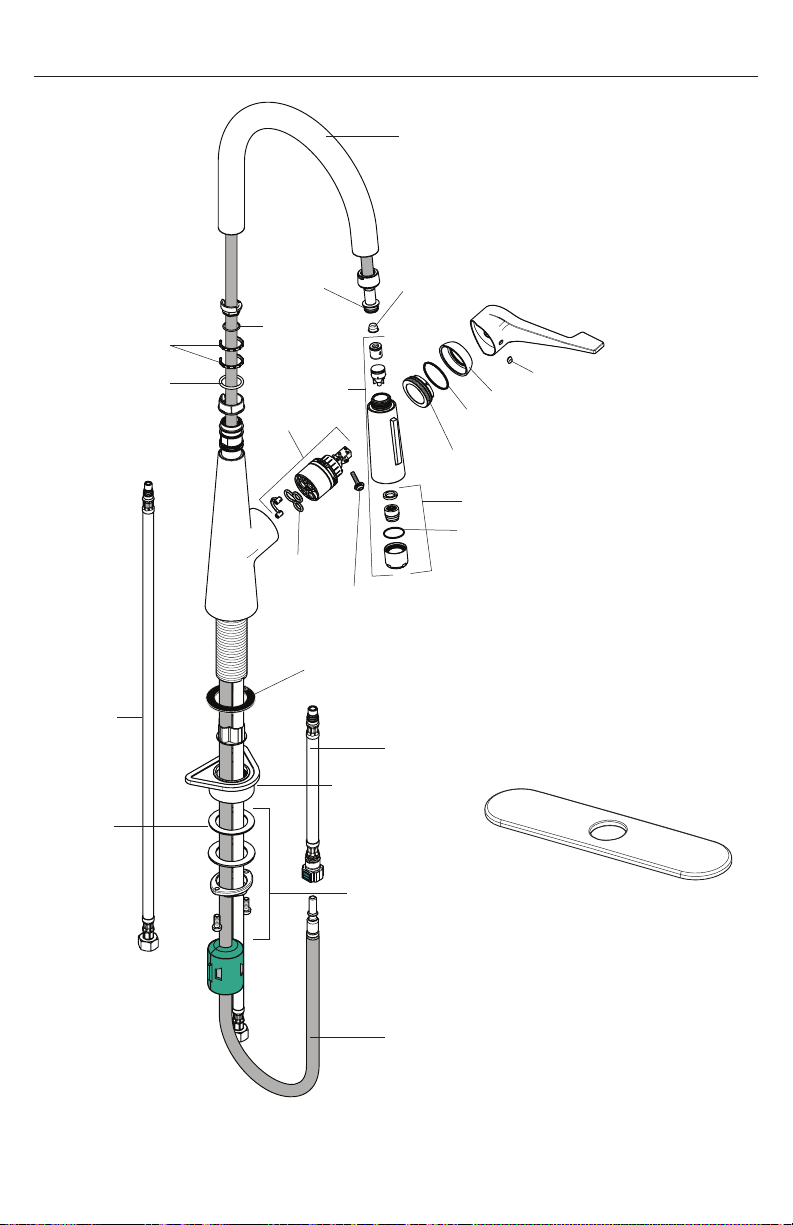

Talis M
04710xx0
04710xx5
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
English Français
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate 1.75 GPM
Hole size in mounting surface 1½"
Max. depth of mounting surface 2¾"
* Please know and follow all applicable local plumb-
ing codes when setting the temperature on the water
heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• Protection against backflow is provided by a
double check valve in the sprayhead.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product
in a safe place. The receipt is required should it
be necessary to request warranty parts.
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.75 GPM
Dimension du trou dans la surface 1½ po
de montage
Profondeur maximale de la surface 2¾ po
de montage
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• La protection contre le retour d'eau est fournie
par un clapet de non-retour double.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
The hot and cold supply hoses included
with this faucet are for use with ⅜ stops.
If your stops are a different size, purchase adapters
at your local plumbing supply store or home center.
Les tuyaux d’alimentacion pour l’eau chaud
et froids inclus avec ce robinet sont pour
l’usage avec les arrêts de ⅜. Si vos arrêts sont
une taille différente, achetez les adaptateurs à votre
magasin de provision de plomberie local.

3
Español
Tools Required / Outiles Utiles /
Herramientas Útiles
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo 1.75 GPM
Tamaño del orificio en la superficie 1½"
de montaje
Profundidad máxima de la superficie 2¾"
de montaje
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calenta-
dor de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• La protección contra flujo inverso se proporciona
mediante una válvula de retención doble.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
Las tuberías de suministro incluyeron con
este chorro son para el uso con topes
de ⅜. Si sus topes son un tamaño diferente,
compra adaptadores en su tienda de suministro de
plomería local.

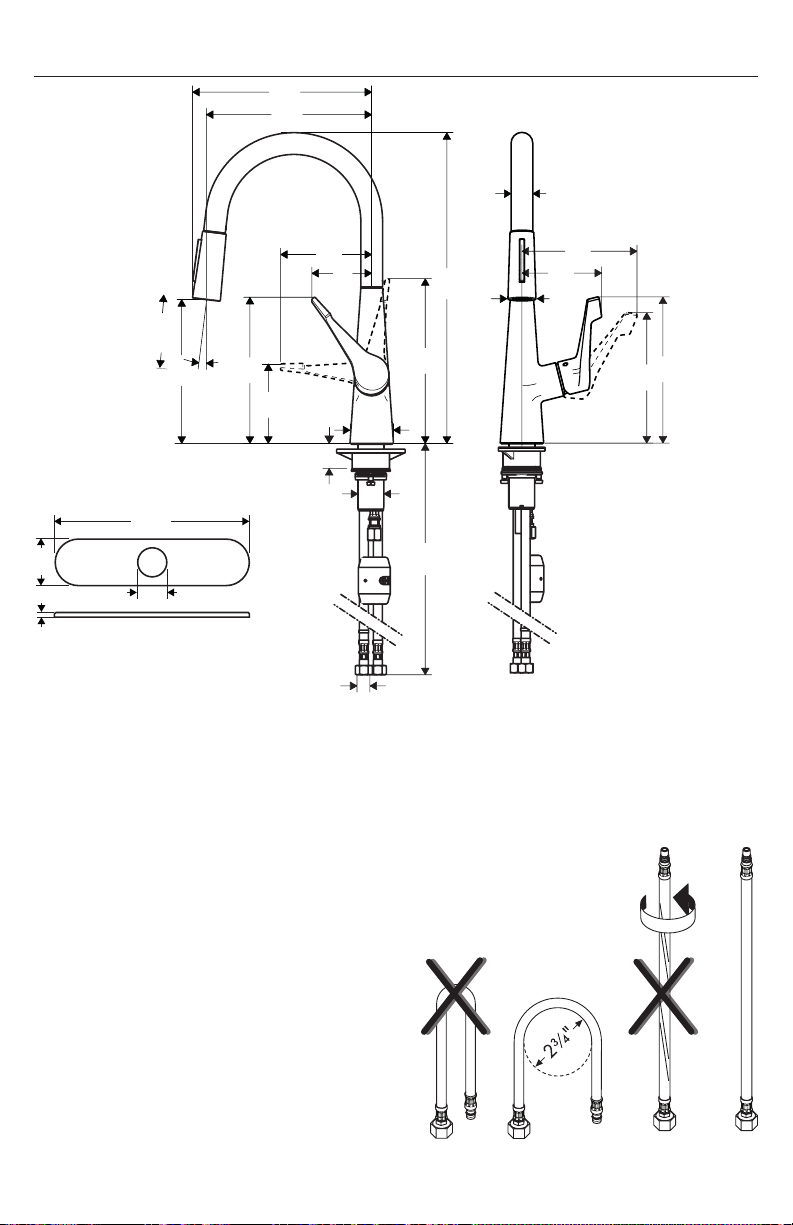

9 mm
16 mm

4
15¾"
7°
9"
8⅜"
2¼"Ø
7¼"
approx.
19⅝"
1⅜"Ø
1⅛"Ø
⅜
max. 2¾"
33⅛"
1⅜"
8⅜"
4⅝"
4"
7⅜"
3"
5⅞"
6⅝"
4"
7⅜"
10½"
1⅜"
2½"
¼"

5

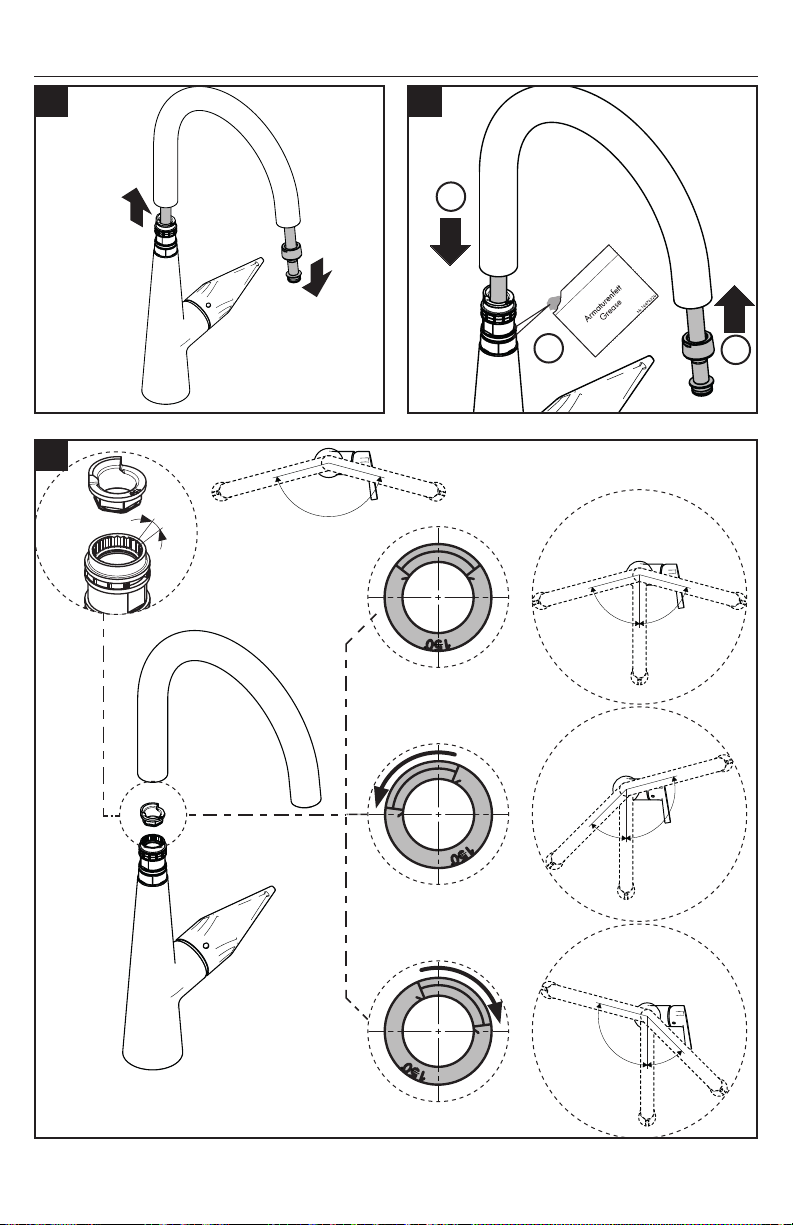

Optional: Adjust the spout rotation / En Option : Ajustez la Rotation du Bec /
Opcional: Ajuste la Rotación del Surtidor
24 x 15°
75° 75°
45°
105°
45°
105°
2
3
1
150°
1
2
3

6
English Français Español

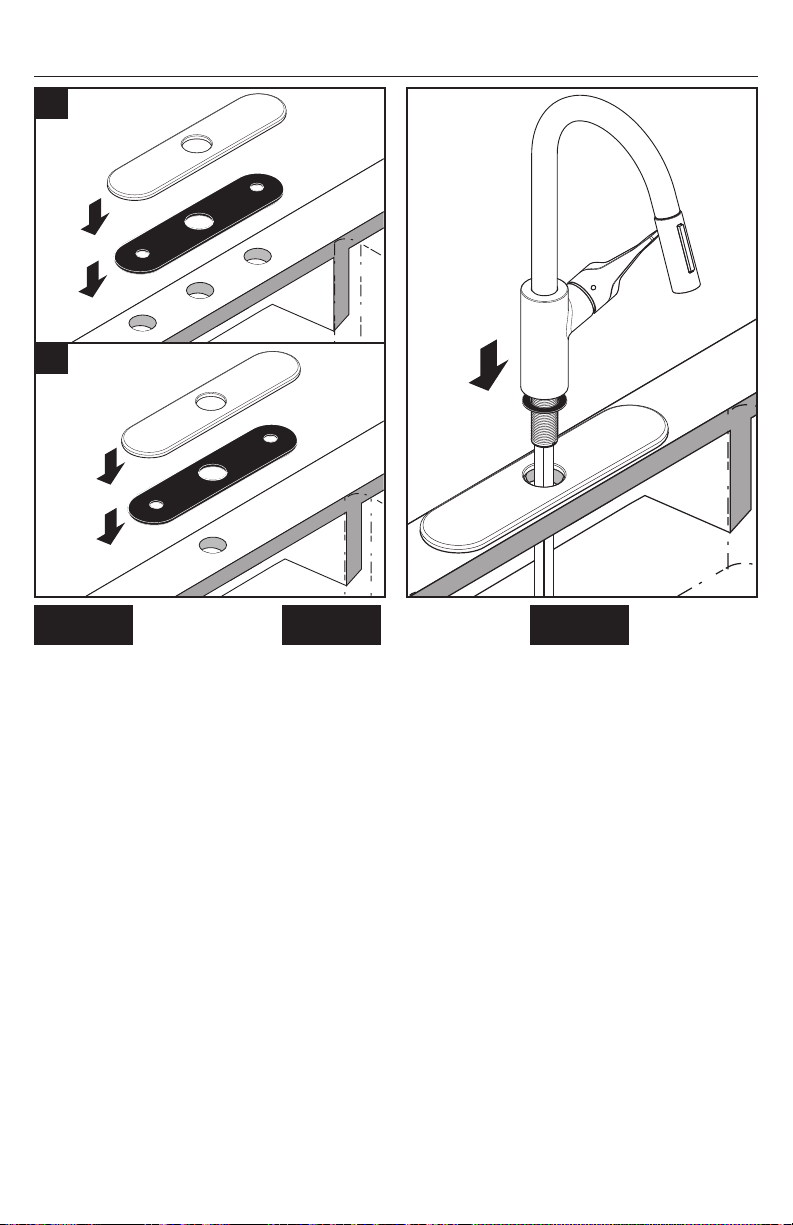

Position the baseplate and
gasket over the holes in the
mounting surface.
Placez l’embase et le joint sur la
surface de montage.
Ubique la placa de base y la
junta sobre los orificios de la
superficie de montaje.
Optional: Install the baseplate / En Option : Installez l'embasse / Opcional:
Instale la placa de base
A
B

7
English Français Español
Place the faucet and sealing ring
on the mounting surface.
Install the plastic washer, friction
washer, metal washer, and
mounting nut.
If the mounting surface is thicker
than 1¾", or if there is insuf-
ficient space, omit the plastic
washer.
Placez l'anneau d'étanchéite
et le robinet sur la surface de
montage.
Installez la rondelle de plastique,
la rondelle en fibre, la rondelle
de friction, et l'écrou de montage.
Si l'épaisseur du comptoir dé-
passe 1¾ po, ou si l'espace dis-
ponible est insuffisant, omettez
la rondelle de plastique.
Coloque el oro de sellado y
el grifo sobre la superficie de
montaje.
Instale la arandela plástica, la
arandela de fibra, la aran-
dela de fricción y la tuerca de
fijación.
Si el espesor de la mesada es
superior a 1¾ pulg. o si no
hay suficiente espacio, puede
omitirse la arandela plástica.
Installation / Installation / Instalación
Tighten the mounting nut.
Tighten the screws.
Serrez l'écrou de montage et les
vis de serrage.
Apriete la tuerca de fijación y
los tornillos.
max. 1¾"
max. 2¾"
1a 1b 2
2.2 ft-lb
3 Nm
1
2
1
2

8
English Français Español
Connect the hot and cold supply
hoses to the stops.
 Use two wrenches. Do
not allow the supply
hoses to twist.
Connectez les tuyaux d'arrivée
d'eau chaude et d'eau froide
aux tuyau d'alimentation.
 Servez-vous de deux
clés, tel qu'illustre dans
le schema. Assurez-
vous que les tuyaux
n'sentortillent pas.
Conecte las mangueras de sumi-
nistro de agua caliente y fría a
las alimentaciones de la red.
 Use dos llaves, como se
illustra en el diagrama.
No permita que nin-
guna de los mangueras
se retuerza.

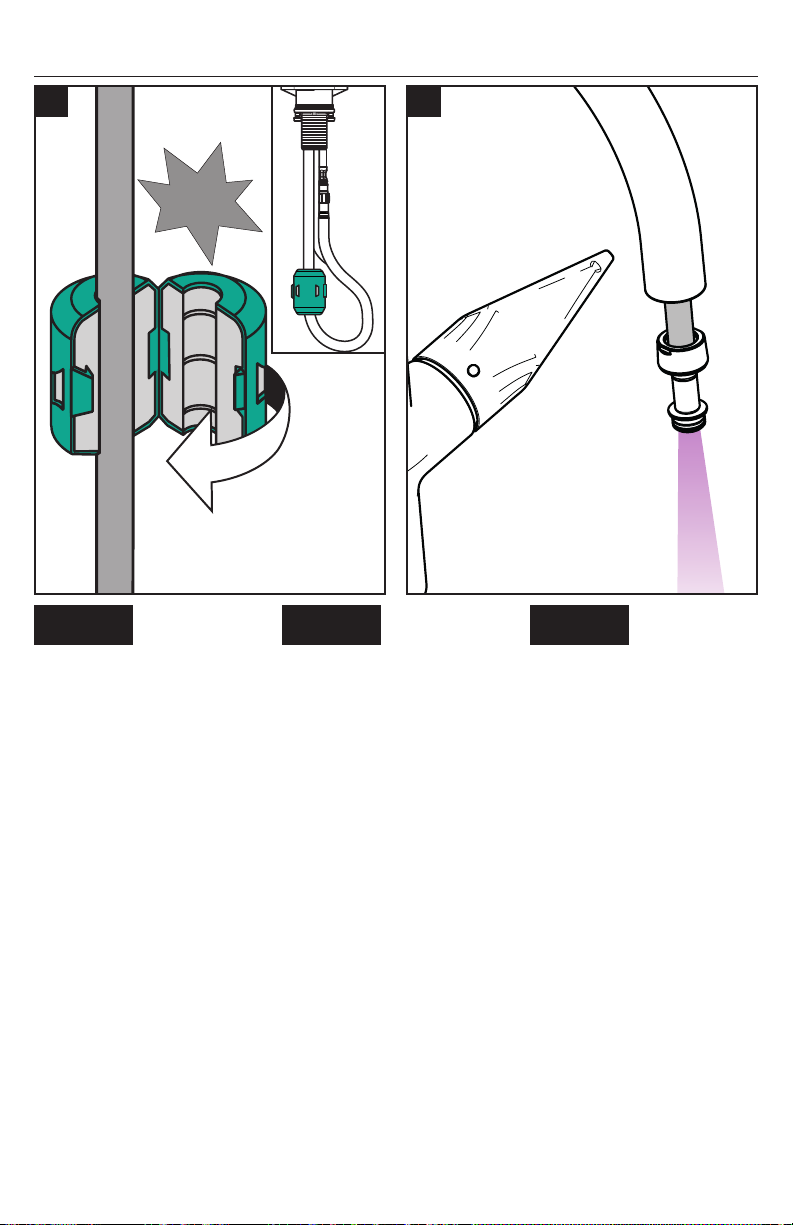

Connect the handspray hose to
the connection hose.
Raccordez le tuyau de la
douchette au tuyau d'arrivée de
la douchette.
Conecte la manguera de rocia-
dor de mano a la manguera de
suministro.
9 mm
16 mm
CLICK
3 4
5.9 ft-lb
8 Nm

9
English Français Español
Install the hose weight.
Test the handspray hose. If it
does not retract smoothly, reposi-
tion the weight.
Installez le contrepoids sur le
tuyau.
Tirez sur la douchette. Elle
devrait coulisser facilement et se
rétracter sans à-coups. Modifiez
la position du contrepoids au
besoin.
Instale el contrapeso.
Tire del rociador de mano.
Debe moverse con facilidad y
retraerse suavemente.
Reposicione el contrapeso
según sea necesario.
Flush the hot and cold supplies
for at least two minutes.
Rincez les conduites
d’alimentation de l’eau chaude
et de l’eau froide.
Lave los suministros de agua
caliente y fría.
5 6
> 2 min
CLICK

10
English Français Español

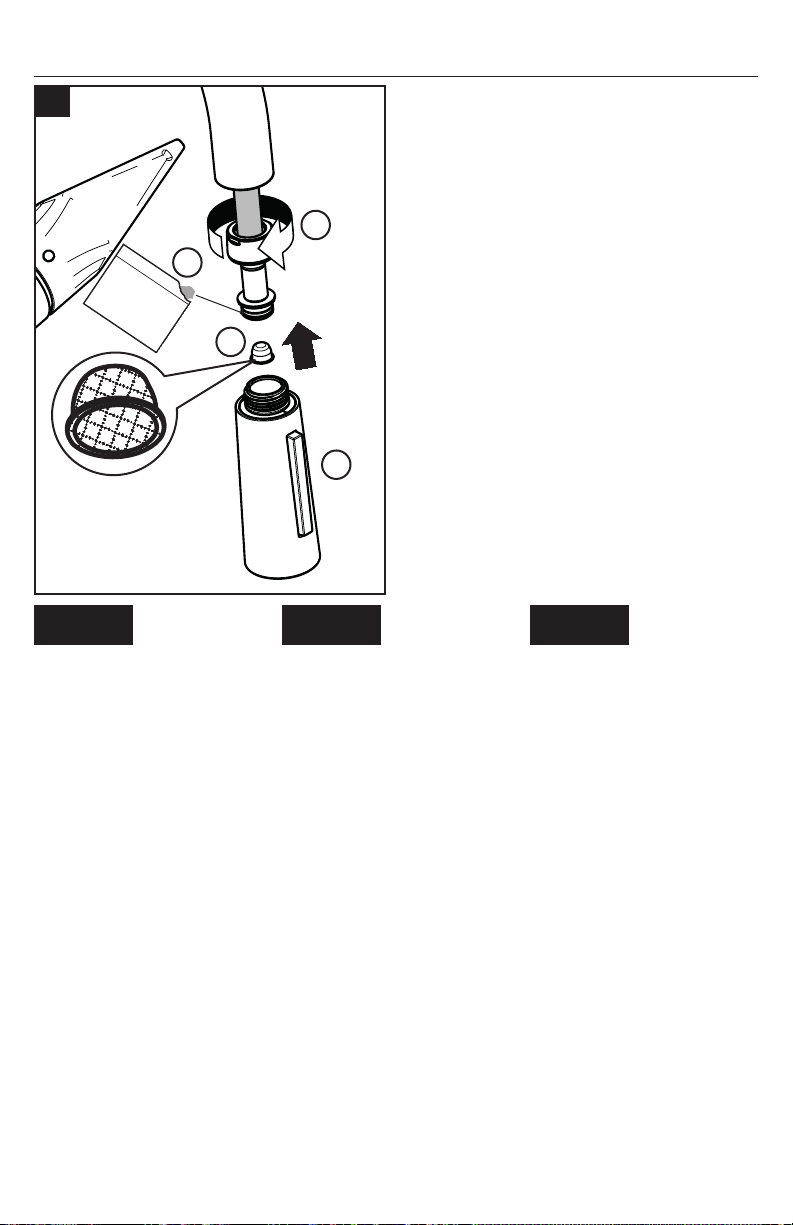

Install the filter in the handspray
hose.
Lightly lubricate the hose o-ring.
Install the handspray. Tighten
the hose nut.
 Do not overtighten the
nut or damage to the
handspray will result!
Installez le filtre dans le tuyau
flexible.
Lubrifiez le joint torique du
tuyau.
Installez le douchette. Serrez
l'écrou.
 Ne pas trop serrez
l'écrou.
Instale el filtro en la manguera.
Lubrique ligeramente la junta
tórica de la manguera.
Instale la ducha.
Apriete la tuerca de la
manguera.
 No apriete la tuerca en
exceso.
7
1
2
3
4
Nr. 10476220
Armaturenfett
Grease
1 Nm
