Hans Grohe S 04447 0 Series Instruction Manual

S
04447XX0
04765XX0
C
04449XX0
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
English
Technical Information
Water pressure
recommended 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Hot water temp.
recommended 120°-140° F (49°- 60°C)*
maximum 176°F (80° C)*
Flow rate @ 44 PSI 4.5 GPM (17.0 l/min)
* Please know and follow all applicable local plumb-
ing codes when setting the temperature on the water
heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This trim is for use with iBox Universal Plus model
01850181 (not included).
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F (49°C). In Massachusetts,
the maximum output temperature can be no
higher than 112°F (44°C).
• Adjust the rotational limit stop (see page 16)
during installation. Further adjustments may be
necessary due to seasonal water temperature
changes.
 Do not install a shut-off device on
either outlet of this valve. Use of such
a device can defeat the ability of the
valve to balance the hot and cold water
pressures.
• The pressure balance trim with diverter is
suitable for a two-function installation, such as a
showerhead and tub spout, or showerhead and
handshower.
 Do not use this trim in a one-function
installation.
 Do not use a diverter tub spout.
• This mixing valve is for use with shower heads
rated at 1.1 GPM (4.2 L/min) or higher.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
The rotational limit stop (see page 19)
 To reduce the risk of scald injury,
adjust the rotational limit stop if:
• The maximum output temperature is greater
than 120°F (49°C) or that permitted by local
plumbing code
• The temperature of the incoming hot or cold
water supply changes seasonally, or if changes
are made to the water heater.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Température d’eau chaude
recommandée 120°-140° F (49°- 60°C)*
maximum 176°F (80° C)*
Capacité nominale 4.5 GPM (17.0 l/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Ce dispositif requiert une pièce intérieure
01850181.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit pas
excéder 120°F (49°C). Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F (44°C).
• Réglez la butée limitatrice de température
au moment de l’installation (voir page 16). Il
peut être nécessaire de faire de nouveaux
réglages par la suite en raison des fluctuations
saisonnières de la température de l’eau.
 N’installez pas de dispositif d’arrêt sur
une sortie quelconque de ce robinet.
En interrompant l’écoulement de l’eau,
ce dispositif peut empêcher le robinet
d’équilibrer les pressions d’eau chaude
et d’eau froide.
• Il convient à installation à deux fonctions, comme
une pomme de douche et une douchette.
 Ne pas utiliser ce produit pour une
installation d’un-fonction.
 Ne pas utiliser ce produit avec un bec de
baignoire inverseur.
• Ce produit est pour l’usage avec les pommes de
douche évaluées à 1.1 GPM (4.2 L/min) ou plus
grand.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
La butée de limite de rotation (voir
page 19)
 Pour réduire les risques de blessures
par brûlure, réglez la butée de limite de
rotation si :
• La température maximale de l’eau est supérieure à
120°F (49°C) ou à la température permise par le
code de plomberie local.
• La température de l’alimentation en eau chaude ou
froide varie selon les saisons, ou des modifications
sont apportées au chauffe-eau.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1-0.5 MPa)
máximo 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (49°- 60°C)*
máximo 176°F (80° C)*
Caudal máximo 4.5 GPM (17.0 l/min)*
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calenta-
dor de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, Hansgrohe
recomienda que la instalación de esta unidad
esté a cargo de un plomero profesional
matriculado.
• La unidad requiere una pieza interior de válvula
01850181.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F (44°C).
• Ajuste el tope del límite rotacional en el
momento que se haga la instalación (ver página
16). Haga ajustes adicionales por los cambios
estacionales de la temperatura de agua.
 No instale un aparato de corte o cierre en
cualquiera de las tomas de esta válvula.
Cuando este tipe de aparato cierra el
flujo de agua, puede hacer fallar la
habilidad de la válvula de balancear las
presiones del agua caliente y fría.
• Esta pieza es adecuada para la instalación de
dos funciones, tal como una ducha cabezal y
una teleducha.
 No utilice este producto para una
instalación de un-función.
 No utilice este producto con un surtidor
de bañera tipo distribuidor.
• Este producto es para el uso con alcachofas de
la ducha valoradas en 1.1 GPM (4.2 L/min) o
más grande.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
El tope límite rotacional (ver página 19)
 Para evitar lesiones por escaldadura,
ajuste el tope límite rotacional si:
• La temperatura máxima de salida es mayor a
120°F (49° C) o la temperatura permitida por
el código de plomería local.
• La temperatura del suministro de entrada de
agua caliente o fría cambia estacionalmente, o
si se realizan cambios al calentador de agua.

5

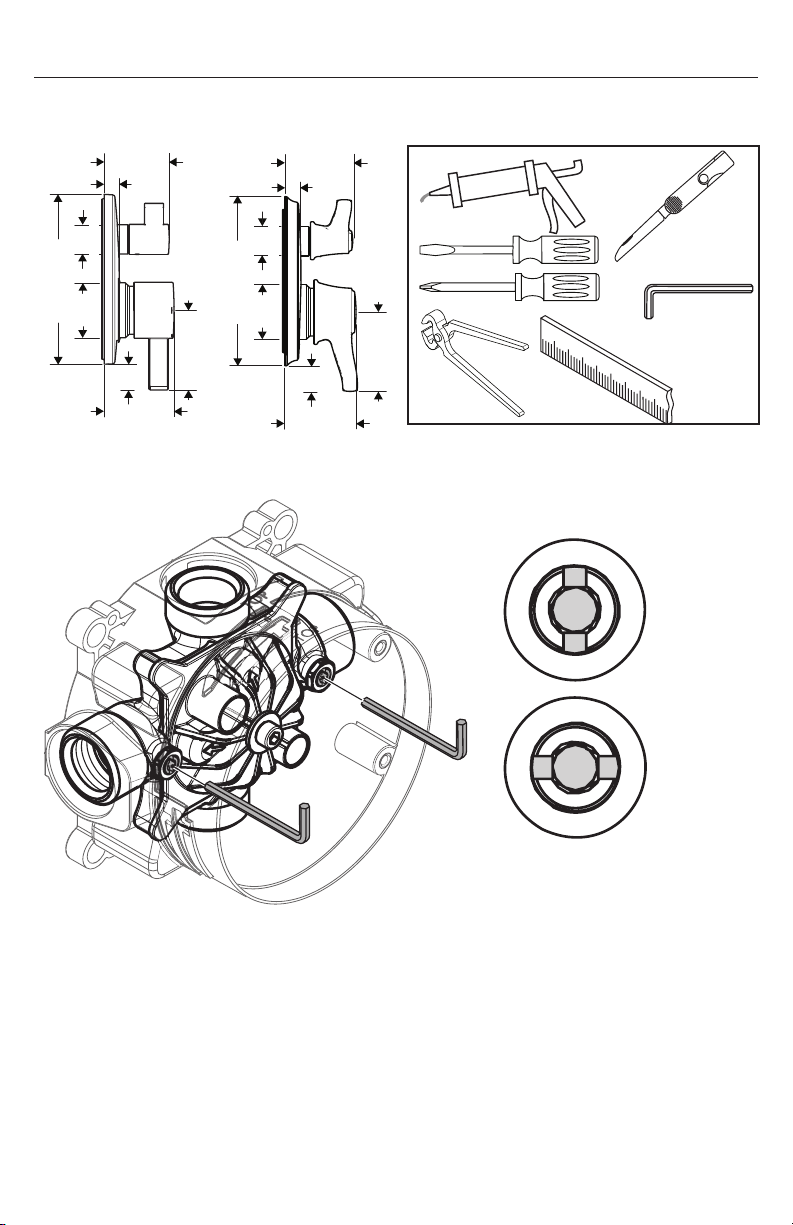

Tools Required / Outiles Requis /
Herramientas Útiles
Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
S
04447XX0
04765XX0
⅝" (1
5 mm)
Ø6¾" (170 mm)
Ø2⅛"
(55 mm)
Ø1⅛"
(29 mm)
2⅝"-3¾"
(68 - 96 mm)
3⅛" (80 mm)
1"
(26 mm)
2½"-3⅝"
(63 - 91 mm)
C
04449XX0
Ø6¾" (170 mm)
Ø2⅛"
(55 mm)
Ø1⅛"
(29 mm)
1"
(26 mm)
2⅝"-3¾"
(65 - 93 mm)
⅝" (1
5 mm)
3⅛" (80 mm)
2¾"-3⅞"
(71 - 99 mm)
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm
 IMPORTANT
The 01850181 iBox Universal
Plus rough valve (not included)
incorporates service (isolation)
stops on the hot and cold inlets.
Use a 4 mm Allen wrench to
open and close the stops.
 IMPORTANTE
El cuerpo empotrado iBox
Universal Plus, #01850181, (no
incluido) incluye los cierres de
servicio.
Utilice una llave hexagonal de
4 mm para abrirlas y cerrarlas.
 AVIS
Le corps d'encastrement iBox
Universal Plus, #01850181,
(non compris) inclut les arrêts
d'isolation service.
Utiliser un clé hexagonale de 4
mm pour ouvrir et fermer les.
2 mm
2.5 mm
3 mm
4 mm
5 mm

6
Installation Suggestions / Suggestions d'installation / Sugerencias para la
instalación
¾" ¾"
½"
hot
chaud
caliente
cold
froid
frío
¾" ¾"
½"
½"
hot
chaud
caliente
cold
froid
frío
 Do not use a diverter tub
spout.
 Ne pas utiliser un bec de
baignoire inverseur.
 No utilice un surtidor de
bañera tipo distribuidor.
1
2
1
2

7
Remove the dust cover.
Open both stops.
To reduce the risk of scald injury, avoid
skin contact with water:
Retirez l’étiquette. Ouvrez l’eau à les butées d’arrêt
d’isolation.
Pour réduire les risques de blessures
par brûlure, évitez le contact de la peau
avec l’eau.
Retire la etiqueta.
Abra los pasos del agua en los cierres de servicios.
Para evitar lesiones por escaldadura,
evite el contacto de la piel con el agua.
Allow the hot and cold supplies to flush for at least
5 minutes.
Rincez les conduites de l’eau pour au moins 5
minutes.
Lave los suministros de agua para por lo menos
cinco minutos.
Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau chaude
et de l’eau froide / Lave los suministros frío y caliente
90°
1
2
4 mm
4 mm
> 5 min
> 5 min
1
2

8
Close the stops.
Fermez l’eau chaude et l’eau froid à les
butées d’arrêt d’isolation.
Cierre los pasos del agua caliente y del
agua fría en los cierres de servicio.
90°
3
4 mm
4 mm

9
Seal the wall around the plaster shield with water-
proof sealant.
Failure to seal the wall may result in
property damage.
Remove the flush insert screw, the flush insert, and
the seals.
Scellez le mur autour du protecteur à l’aide d’un
agent d’étanchéité.
Si le mur n’est pas scellé, l’eau pourrait
éventuellement causer des dommages.
Retirez la vis, la pièce d’insertion affleurante, et les
joints.
Selle la pared alrededor del protector de yeso con
un sellador impermeable.
Si no se sella la pared, pueden pro-
ducirse daños por acción del agua.
Retire el tornillo, el inserto de lavado, y las juntas.
Installation / Installation / Instalación
To reduce the risk of scald injury and
property damage, make sure the stops
are closed.
Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛"
(1-2 mm) from the finished wall surface.
Pour réduire les risques de blessures
par brûlure et de dommages matériels,
assurez-vous que les butées d’arrêt sont
fermées.
Coupez le protecteur de façon à ce qu’une partie de
¹⁄₁₆ à ⅛ po (1-2 mm) soit à l’extérieur de la surface
du mur fini.
Para evitar lesiones por escaldadura
y daños a la propiedad, asegúrese de
que los topes estén cerrados.
Corte el protector de yeso de modo que sobresalga
¹⁄₁₆" - ⅛" (1-2 mm) de la superficie de la pared
terminada.
¹⁄₁₆"-⅛"
1-2 mm
5 mm
1
2
1
2

10

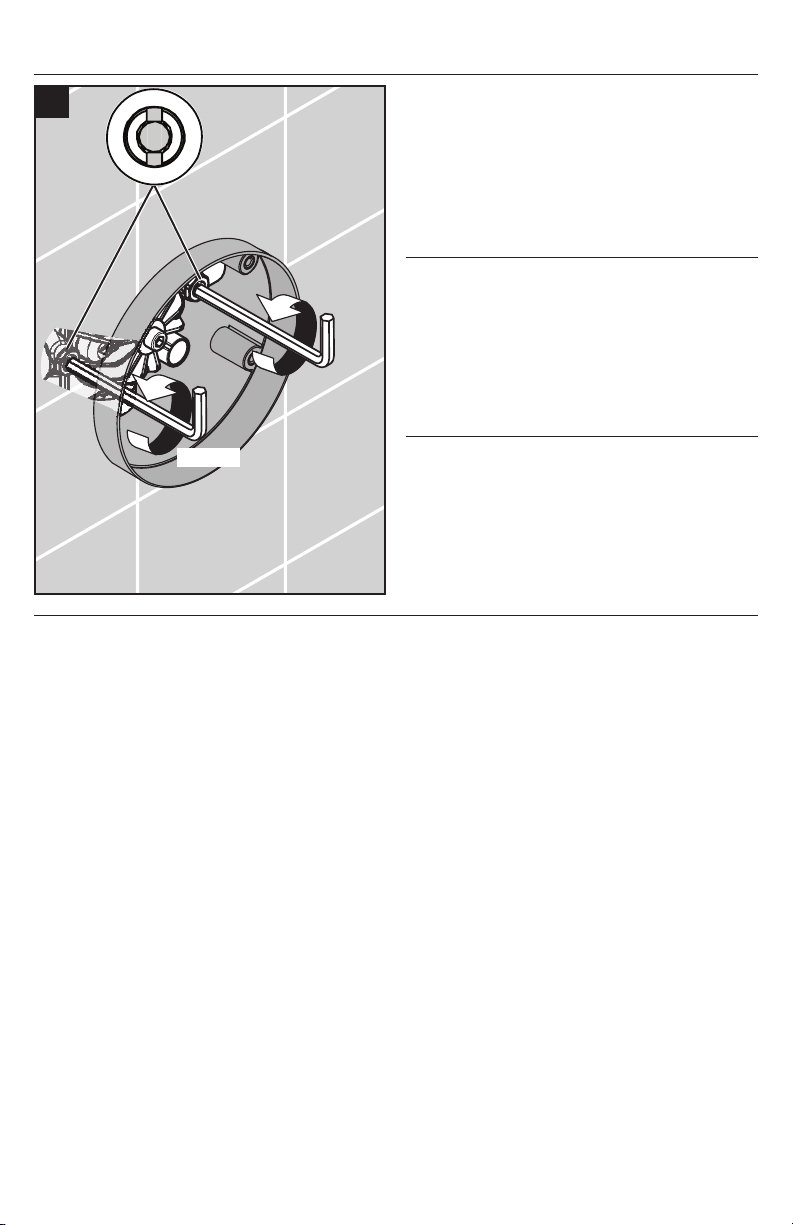

Dry the inside of the valve.
Install the function block.
Tighten the screws.
Essuyez l’intérieur de la soupape.
Insérez le bloc de fonction.
Installez les vis.
Secar el interior de la válvula.
Inserte el bloque de función.
Instale los tornillos.

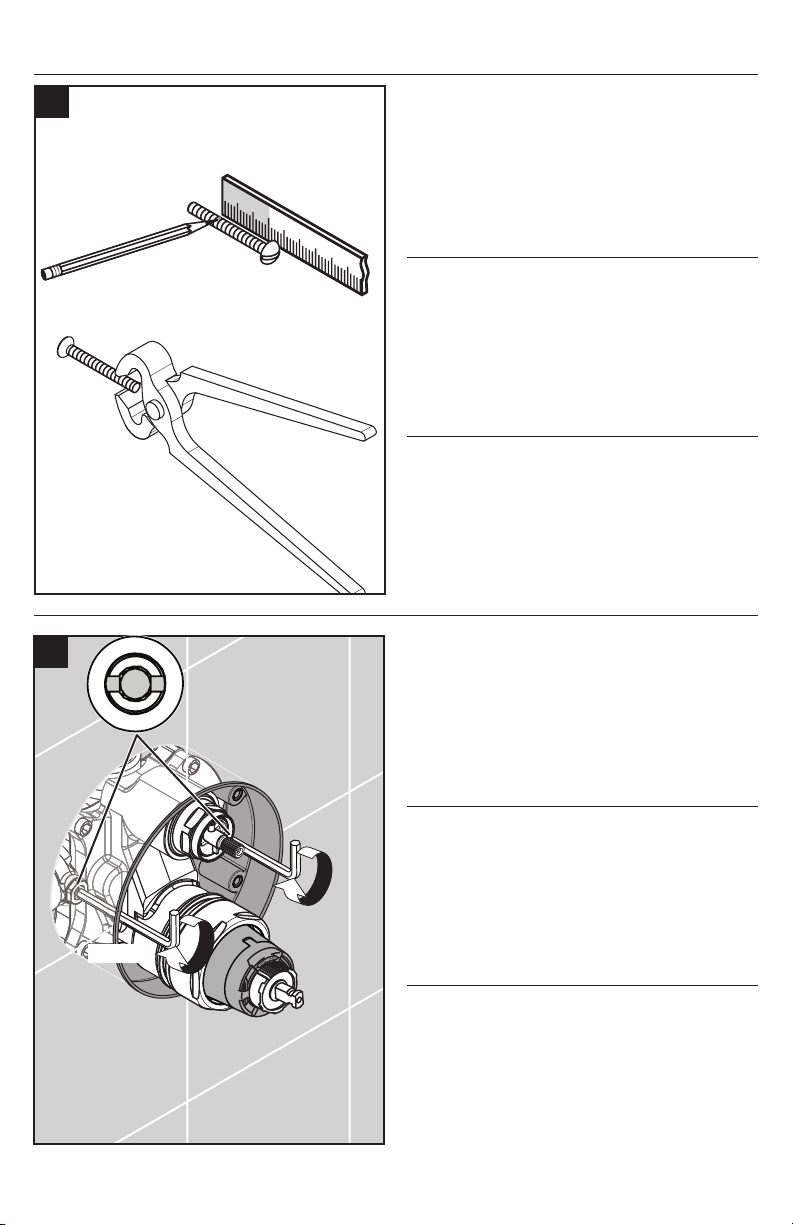

Measure the distance from the front of the plaster
shield to one of the screw-in flanges (“X”).
Mesurez la distance entre la pièce de surface et
l’extérieur du protecteur (« X »).
Mida la distancia desde la parte interna hasta la
parte externa del protector de yeso ("X").
4 mm
4
3
1
2
3

11
Add ½" to this measurement.
Cut each screw so that it is X + ½" long.
Ajoutez ½ po à la mesure « X ».
Coupez l’extrémité filetée du raccord de façon à ce
que le raccord mesure ½ + « X ».
Agregue ½" a X.
Corte el extremo roscado del niple de modo que el
niple mida ½" + X.
Open the stops.
Ouvrez les butées.
Abra los topes.
X + ½"
(X + 11 mm)
90°
90°
4 mm
4 mm
5
6

12

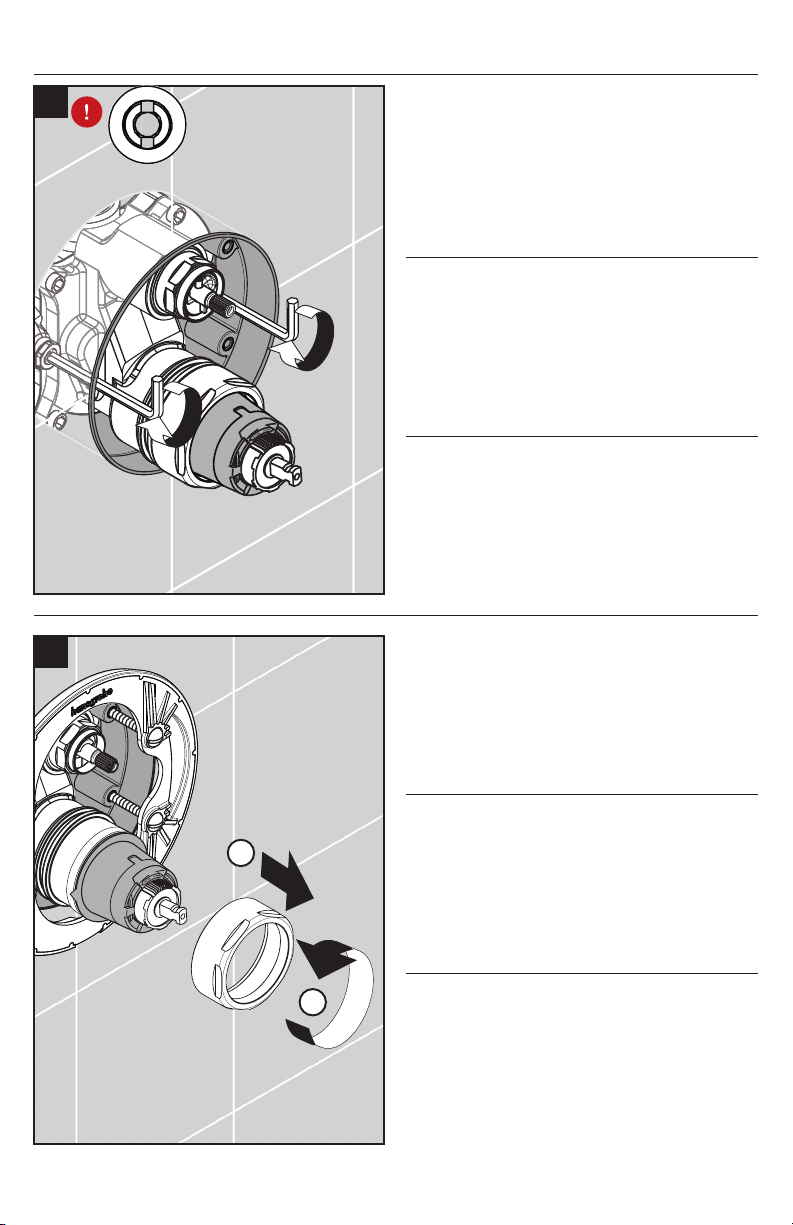

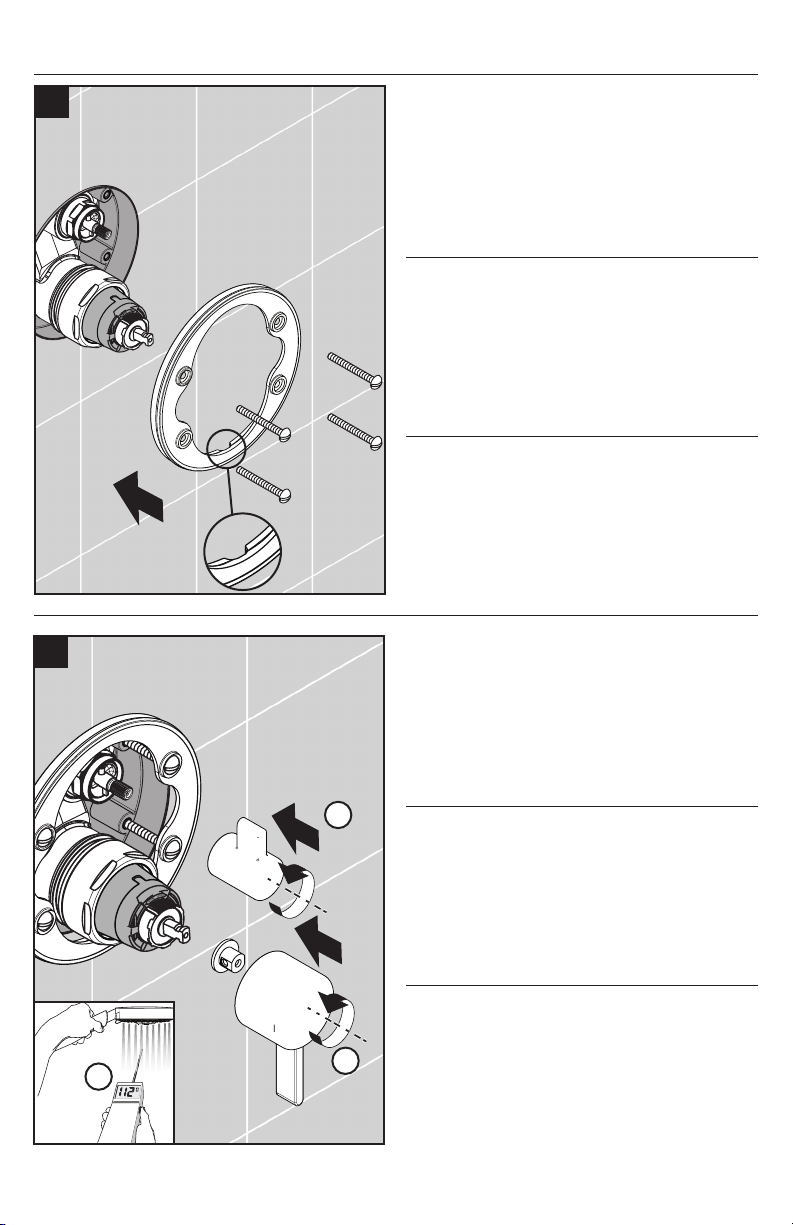

Install the carrier plate so that the notch is at the
bottom.
Installez la plaque-support de façon à ce que
l’encoche soit vers le bas.
Instale la placa del portador de manera que la
ranura quede en la parte inferior.
Test the valve:
Temporarily install the handles.
Turn the pressure balance handle counter-clockwise as far
as it will go.
Testez le robinet:
Placez ensuite les poignées sur les tiges.
Tournez la manette dans le sens antihoraire jusqu'a
l'extrémité de la plage.
Pruebe la válvula:
Coloque las manijas en las espigas.
Gire el mando en dirección contraria a las manecillas del
reloj hasta que la manija pare.
8
7
1
2
3

13
Make sure that cold water flows from the valve first,
and becomes warmer as the handle is turned.
Use caution with skin contact to hot
water to reduce the risk of scald injury.
If the valve opens through hot, reverse
the cartridge. See page 16.
Assurez-vous que l’eau froide s’écoule de le robinet
en premier.
Pour réduire les risques de blessures
par brûlure, évitez le contact de la peau
avec l’eau. Si le robinet s’ouvre en
faisant couler l’eau chaude, inversez la
cartouche. Voir page 16.
Asegúrese que el agua fría fluya de la válvula
primero.
Para evitar lesiones por escaldadura,
evite el contacto de la piel con el agua.
Si la válvula abre en caliente, invierta el
cartucho. Ver página 16.
Measure the temperature of the output water.
If the maximum high temperature is
greater than 120°F or that permitted by
local plumbing code, adjust the rota-
tional limit stop. See page 19.
Mettez le temperature de l’eau.
Si la température maximale de l’eau
est supérieure à 120 °F (49° C) ou à
la température permise par le code
de plomberie local, réglez la butée de
limite de rotation. Voir page 19.
Mida la temperatura del agua.
Si la temperatura máxima de salida es
mayor a 120°F (49° C) o la temperatura
permitida por el código de plomería lo-
cal, ajuste el tope límite rotacional. Ver
página 19.
9
10

14
Turn the water off.
Remove the handles.
Fermez le robinet.
Retirez les poignees.
Cierre la valvula.
Quite las manijas.
Lubricate the pressure balance cartridge o-ring using
a small amount of white plumber’s grease.
Install the sleeves.
Install the escutcheon.
Lubrifiez la joint torique sur la cartouche avec une
petite quantité de graisse de plomberie blanche.
Installez les gaines.
Installez l'écusson.
Lubrique la junta del cartucho con una pequeña
cantidad de grasa blanca para plomería.
Instale los manguitos.
Instale el escudo.
11
1
2
1
2
3
12

15
Lubricate the diverter stem with a small amount of
white plumber’s grease.
Install the handle adapter.
Lubrifiez l’extrémité de la tige en utilisant de la
graisse de plomberie blanche.
Installez l’adapteur de poignée.
Lubrique el extremo del vástago con grasa blanca
para plomería.
Instale el adaptador de la manija.
Lubricate the handle adapter with a small amount of
white plumber’s grease.
Install the volume control handle. Tighten the screw.
Install the handle adapter. Install the pressure bal-
ance valve handle. Tighten the screw.
Lubrifiez l’extrémité de l’adapteur de poignée en
utilisant de la graisse de plomberie blanche.
Installez le poignée d'inverseur. Serrez les vis.
Installez l’adapteur. Installez le poignée. Serrez les
vis.
Lubrique el adaptador de la manija con grasa
blanca para plomería.
Instale la manija del inversor. Apriete el tornillo
Instale el adaptador. Instale la manija. Apriete el
tornillo.
3 mm
1
2
13
2 mm
2.5 mm
3
1
2
5
4
6
14

16
Reverse the cartridge / Inversez la cartouche / Invierta el cartucho
Use caution with skin contact to hot
water to reduce the risk of scald injury.
If valve opens through hot, reverse the
cartridge.
Close the stops.
Pour réduire les risques de blessures
par brûlure, évitez le contact de la peau
avec l’eau. Si le robinet s’ouvre en
faisant couler l’eau chaude, inversez la
cartouche.
Fermez l’eau à les butées d'arrêt d'isolation.
Para evitar lesiones por escaldadura,
evite el contacto de la piel con el agua.
Si la válvula abre en caliente, invierta el
cartucho.
Cierre el paso del agua en la entrada del suministro
o los cierres de servicio.
Unscrew the nut.
Dévissez l’écrou.
Desenrosque la tuerca.
90°
90°
1
2
4 mm
1
2

17
Do not attempt to pry the cartridge from
the function block by using a screwdriver
as doing so can damage the cartridge.
Damage to the cartridge can result in
property damage.
Place the adapter and the handle on the cartridge
stem. Turn the handle counter-clockwise approximate-
ly ¼ turn after hitting the stop.
N’utilisez pas de tournevis comme levier
pour faire sortir la cartouche du bloc de
fonction.Une cartouche endommagée
pourrait présenter une fuite, entraînant
des dommages matériels.
Placez l'adapteur et la poignée sur la tige de la car-
touche. Tournez la poignée dans le sens antihoraire.
Tournez-la encore d’environ ¼ de tour après avoir
atteint la butée.
No quite el cartucho del bloque de función
utilizando un destornillador. Esto hará
que el cartucho se dañe. Un cartucho da-
ñado puede gotear y provocar daños a la
propiedad.
Coloque el adaptador y la manija en el vástago del
cartucho. Gire la manija en sentido antihorario. Gire
aproximadamente ¼ después de alcanzar el tope.
3
stop!
+ ¼ turn
1
2

18
Retirez la cartouche.
Tournez la cartouche de 180°, de façon à ce que la
marque « hot side » soit à droite.
Installez la cartouche.
Installez l’écrou.
Ouvrez l’eau à les butées d'arrêt d'isolation.
Poursuivez l’installation.
Levante el cartucho.
Gire el cartucho 180°, de modo que la marca del
“hot side” (lado caliente) quede a la derecha.
Instale el cartucho.
Instale la tuerca.
Abra los pasos del agua en los cierres de servicios.
Continúe la instalación.
Open the stops.
Continue the installation.
Lift the cartridge out.
Turn the cartridge 180°, so that the "hot side" mark-
ing is on the right.
Install the cartridge
Install the nut.
90°
90°
3
1
2
4
4 mm
4
5

19
Adjust the Rotational Limit Stop / Réglez la butée de limite de rotation / Ajuste el tope
límite rotacional
Tirez vers extérieur l’arrêt de limite de rotation.
Tire la parada de límite rotacional de color
blanco hacia afuera.

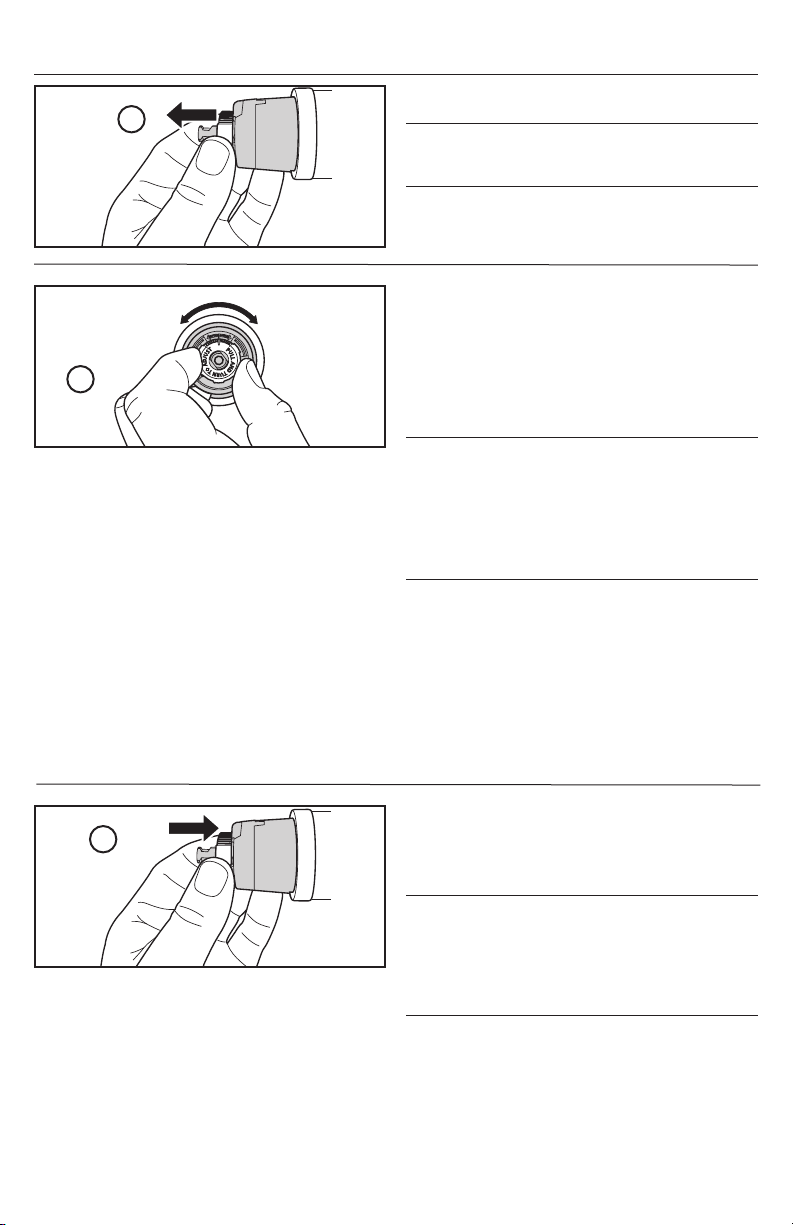

Pull the white rotational limit stop outward.
Rotate clockwise to decrease the maximum tem-
perature. Rotate counter-clockwise to increase the
maximum temperature.
The temperature change per notch may be anywhere
from 4° - 16° F, depending on local inlet conditions.
Repeat as necessary.
When finished, make sure that the rotational limit stop
is fully retracted.
Continue the installation.
Tournez-le. La température diminue dans le sens
horaire et augmente dans le sens antihoraire.
La variation de température est de 4 à 16 °F par
cran, selon la température de l’eau d’alimentation.
Refaites le réglage au besoin.
Lorsque vous avez fini, assurez-vous que l’arrêt de
limite de rotation soit complètement rétracté dans
sa position de logement.
Poursuivez l’installation.
Girarla. Al mover en dirección de las manecillas
del reloj reducirá la temperatura del agua de
salida, y al contrario aumentará la temperatura
del agua de salida.
El cambio de temperatura por cada diente (mu-
esca) puede ser de 4°F-16°F dependiendo de la
condición del agua de entrada. Si es necesario
repítalo.
Cuando haya terminado, asegúrese de que la
Parada de Límite Rotacional esté completamente
retraída a la posición sentada.
Continúe la instalación.
hotter
plus chaude
más caliente
cooler
plus froid
más frío
hotter
plus chaude
más caliente
cooler
plus froid
más frío
hotter
plus chaude
más caliente
cooler
plus froid
más frío
1
2
3

20
Turn the rotational limit stop, clockwise to make
the water cooler, counter-clockwise to make it
warmer.
Depending on local conditions, each notch repre-
sents a change in temperature of 4°F - 16°F.
Continue the installation.
Tournez la butée de limite de rotation dans le sens
horaire pour que l’eau soit plus froide, ou dans le
sens antihoraire pour qu’elle soit plus chaude.
Tout dépendant de la région, chaque encoche
représente une variation de température de -16
°C à -9 °C (4 °F à 16 °F).
Poursuivez l’installation.
Gire el tope límite rotacional en sentido horario
para enfriar el agua, y en sentido antihorario
para calentarla.
Dependiendo de las condiciones locales, cada
ranura representa un cambio en la temperatura
de 4°F - 16°F.
Continúe la instalación.
Adjust the Rotational Limit Stop - old style cartridge / Réglez la butée de limite de rotation -
cartouche de type ancien / Ajuste el tope límite rotacional - cartucho de tipo viejo
