Hans Grohe AXOR Edge 46460 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
INSTALLATION
AXOR Edge™
46460XX1 / 46461XX1

2
ENGLISH
TECHNICAL INFORMATION
Water pressure
recommended 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Hot water temp.
recommended 120°-140° F (49°- 60°C)*
maximum 176°F (80° C)*
Flow rate @ 44 PSI 5.5 GPM (20.8 l/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water
heater.
INSTALLATION CONSIDERATIONS
⁄ For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
⁄ This trim is for use with iBox Universal Plus model
01850181 (not included).
⁄ Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete
the installation.
⁄ This product is for use with shower heads rated at
1.1 GPM (4.2 L/min) or higher.
⁄ To prevent scald injury, the maximum output tem-
perature of the shower mixing valve must be no
higher than 120°F (49°C). In Massachusetts, the
maximum output temperature can be no higher
than 112° F (44°C).
⁄ Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
THE ROTATIONAL LIMIT STOP (SEE PAGE 17)
TO REDUCE THE RISK OF SCALD IN-
JURY, ADJUST THE ROTATIONAL LIMIT
STOP IF:
⁄ The maximum output temperature is greater than
120°F (49°C) or that permitted by local plumb-
ing code
⁄ The temperature of the incoming hot or cold
water supply changes seasonally, or if changes
are made to the water heater.

3
FRANAIS
DONNÉES TECHNIQUES
Pression d’eau
recommandée 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (49°- 60°C)*
maximum 176°F (80° C)*
Capacité nominale 5.5 GPM (20.8 l/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À PRENDRE EN CONSIDÉRATION POUR L’INSTALLATION
⁄ Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
⁄ Ce dispositif requiert une pièce intérieure
01850181 (non compris).
⁄ Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
⁄ Ce produit devrait être seulement utilisé avec les
pommes de douche évaluées à 1.1 GPM
(4.2 l/min) ou plus.
⁄ Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F
(49°C). Au Massachusetts, la température de
sortie maximale du robinet de douche ne doit
pas excéder 112°F (44°C).
⁄ Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
LA BUTÉE DE LIMITE DE ROTATION (VOIR P. 17)
POUR RÉDUIRE LES RISQUES DE BLESSURES
PAR BRÛLURE, RÉGLEZ LA BUTÉE DE LIMITE
DE ROTATION SI :
⁄ La température maximale de l’eau est supérieure à
120 °F (49° C) ou à la température permise par le
code de plomberie local.
⁄ La température de l’alimentation en eau chaude ou
froide varie selon les saisons, ou des modifications
sont apportées au chauffe-eau.

4
ESPAÑOL
DATOS TECNICOS
Presión en servicio
recomendada 15 - 75 PSI (0.1-0.5 MPa)
máximo 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (49°- 60°C)*
máximo 176°F (80° C)*
Caudal máximo 5.5 GPM (20.8 l/min)*
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
CONSIDERACIONES PARA LA INSTALACIÓN
⁄ Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
⁄ La unidad requiere una pieza interior de válvula
01850181 (no incluida).
⁄ Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
⁄ Este producto debe ser utilizado sólo con
alcachofas de la ducha valoradas en 1.1 GPM
(4.2 L/min) o más.
⁄ Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts, la
máxima temperatura de salida de la válvula de
la ducha no debe exceder los 112°F (44°C).
⁄ Mantenga este folleto y el recibo (u otro com-
probante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
EL TOPE LÍMITE ROTACIONAL (VER PÁGINA 17)
PARA EVITAR LESIONES POR ESCALDADURA,
AJUSTE EL TOPE LÍMITE ROTACIONAL SI:
⁄ La temperatura máxima de salida es mayor a
120°F (49°C) o la temperatura permitida por el
código de plomería local.
⁄ La temperatura del suministro de entrada de
agua caliente o fría cambia estacionalmente, o si
se realizan cambios al calentador de agua.

5
SERVICE STOPS / BUTÉES D’ARRÊT D’ISOLATION / CIERRES DE SERVICIO
TOOLS REQUIRED / OUTILES UTILES /
HERRAMIENTAS ÚTILES
 IMPORTANT
The 01850181 iBox Universal Plus
rough valve (not included) incor-
porates service (isolation) stops
on the hot and cold inlets.
Use a 4 mm Allen wrench to open
and close the stops.
 IMPORTANTE
El cuerpo empotrado iBox
Universal Plus, #01850181, (no
incluido) incluye los cierres de
servicio.
Utilice una llave hexagonal de
4 mm para abrirlas y cerrarlas.
 AVIS
Le corps d'encastrement iBox
Universal Plus, #01850181,
(non compris) inclut les arrêts
d'isolation service.
Utiliser un clé hexagonale de 4
mm pour ouvrir et fermer les.
2.5 mm
4 mm
5 mm
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm
6¾" (172 mm)
6¾" (172 mm)
1⅛"
(28 mm)
½" (12 mm)
3⅞" (98 mm)
6¾"/6¾" (172 / 172 mm)
2¾"-3½"
(71-89mm)
Ø2¼"
(58 mm)
cold
froid
frío
hot
chaud
caliente
AXOR Edge
46460XX1 / 46461XX1

6

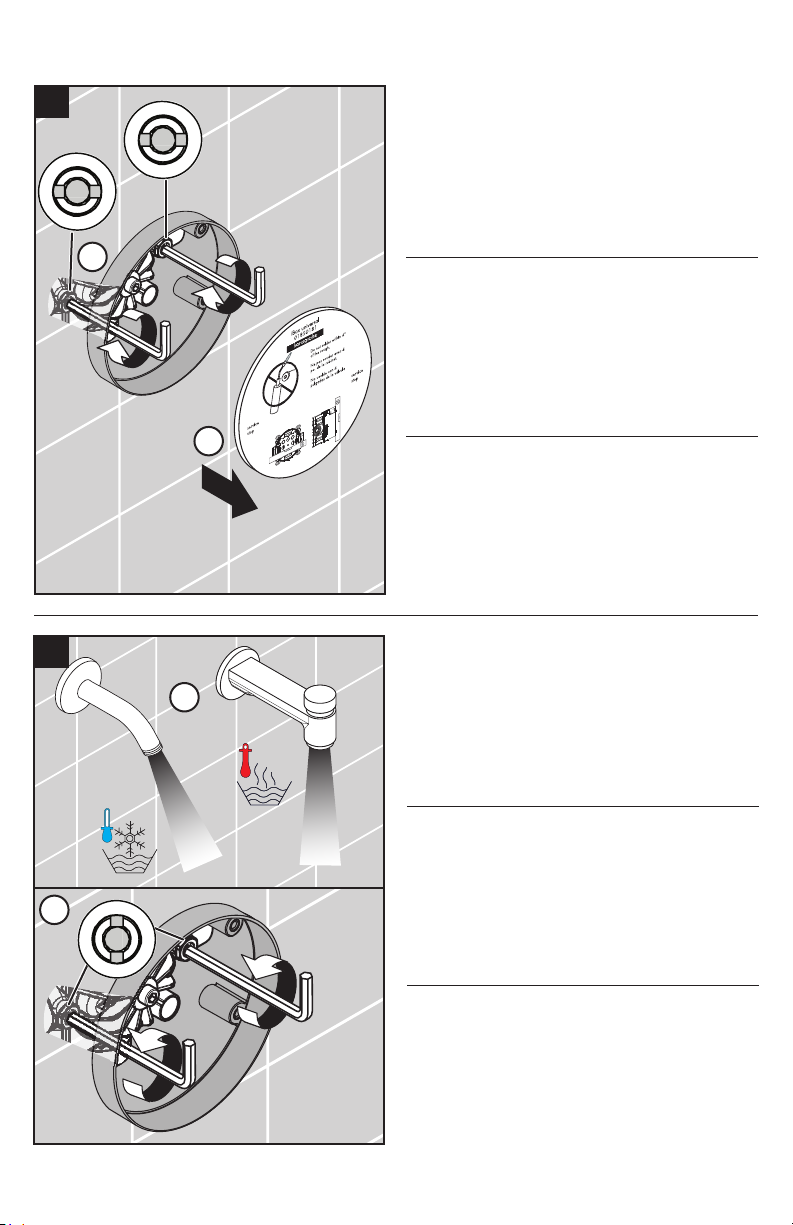

FLUSH THE HOT AND COLD SUPPLIES:
Remove the dust cover.
Open the cold stop.
Allow the cold supply to flush for at least five
minutes.
 CLOSE THE COLD STOP.
RINCEZ LES CONDUITES
D’ALIMENTATION DE L’EAU CHAUDE ET
DE L’EAU FROIDE:
Retirez l’étiquette.
Ouvrez l’eau froide à la butée d'arrêt d'isolation.
Rincez le conduite de l’eau froide pour au moins 5
minutes.
 FERMEZ L'EAU FROIDE À LA BUTÉE D'ARRÊT
D'ISOLATION.
LAVE LOS SUMINISTROS FRÍO Y CALIENTE:
Retire la etiqueta.
Abra el paso del agua fría en el cierre de servicio.
Lave el suministro de agua fría para por lo menos
cinco minutos.
 CIERRE EL PASO DEL AGUA FRÍA EN EL
CIERRE DE SERVICIO.
SHOWER ONLY / DOUCHE SEULEMENT / DUCHA SOLAMENTE
90°
90°
1
1
2
4 mm
3
4
> 5 min
4 mm
2

7
Remove the flushing block. Turn it 90° and reinstall.
Open the hot stop.
 TO REDUCE THE RISK OF SCALD INJURY,
AVOID SKIN CONTACT WITH WATER.
Allow the hot supply to flush for at least 5 minutes.
 CLOSE THE HOT STOP.
Retirez la vis de la pièce d’insertion affleurante.
Tournez-le à 90°, et réinstallez-le.
Ouvrez l’eau chaude à la butée d'arrêt d'isolation.
 POUR RÉDUIRE LES RISQUES DE BLESSURES
PAR BRÛLURE, ÉVITEZ LE CONTACT DE LA
PEAU AVEC L’EAU.
Rincez le conduite de l’eau chaude pour au moins
5 minutes.
 FERMEZ L'EAU CHAUDE.
Retire el inserto de lavado. Gírelo 90° y reinstálelo.
Abra el paso del agua caliente en el cierre de
servicio.
 PARA EVITAR LESIONES POR
ESCALDADURA, EVITE EL CONTACTO DE LA
PIEL CON EL AGUA.
Lave el suministro de agua caliente para por lo
menos cinco minutos.
 CIERRE EL PASO DEL AGUA CALIENTE EN EL
CIERRE DE SERVICIO.
90°
3
1
2
3
4
5 mm
4 mm
90°
5
6
> 5 min
4 mm
4

8
FLUSH THE HOT AND COLD SUPPLIES:
Remove the dust cover.
Open both stops.
 TO REDUCE THE RISK OF SCALD INJURY,
AVOID SKIN CONTACT WITH WATER:
Allow the hot and cold supplies to flush for at least
5 minutes.
 CLOSE THE STOPS.
RINCEZ LES CONDUITES D’ALIMENTATION
DE L’EAU CHAUDE ET DE L’EAU FROIDE:
Retirez l’étiquette. Ouvrez l’eau à les butées d'arrêt
d'isolation.
 POUR RÉDUIRE LES RISQUES DE BLESSURES
PAR BRÛLURE, ÉVITEZ LE CONTACT DE LA
PEAU AVEC L’EAU.
Rincez les conduites de l’eau pour au moins 5
minutes.
 FERMEZ L'EAU CHAUDE ET L'EAU FROID À
LES BUTÉES D'ARRÊT D'ISOLATION.
LAVE LOS SUMINISTROS FRÍO Y CALIENTE:
Retire la etiqueta.
Abra los pasos del agua en los cierres de servicios.
 PARA EVITAR LESIONES POR ESCALDADURA,
EVITE EL CONTACTO DE LA PIEL CON EL
AGUA.
Lave los suministros de agua para por lo menos
cinco minutos.
 CIERRE LOS PASOS DEL AGUA CALIENTE
Y DEL AGUA FRÍA EN LOS CIERRES DE
SERVICIO.
TUB SHOWER / BAIGNOIRE DOUCHE / BAÑO DUCHA
90°
90°
90°
90°
1
2
1
2
3
4
> 5 min
4 mm

9
INSTALLATION / INSTALLATION / INSTALACIÓN
 TO REDUCE THE RISK OF SCALD INJURY
AND PROPERTY DAMAGE, MAKE SURE THE
STOPS ARE CLOSED.
Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛"
(1-2 mm) from the finished wall surface.
 POUR RÉDUIRE LES RISQUES DE BLESSURES
PAR BRÛLURE ET DE DOMMAGES
MATÉRIELS, ASSUREZ-VOUS QUE LES
BUTÉES D’ARRÊT SONT FERMÉES.
Coupez le protecteur de façon à ce qu’une partie
de ¹⁄₁₆ à ⅛ po (1-2 mm) soit à l’extérieur de la
surface du mur fini.
 PARA EVITAR LESIONES POR ESCALDADURA
Y DAÑOS A LA PROPIEDAD, ASEGÚRESE DE
QUE LOS TOPES ESTÉN CERRADOS.
Corte el protector de yeso de modo que sobre-
salga ¹⁄₁₆" - ⅛" (1-2 mm) de la superficie de la
pared terminada.
Seal the wall around the plaster shield with water-
proof sealant.
 FAILURE TO SEAL THE WALL MAY RESULT IN
PROPERTY DAMAGE.
Remove the flush insert screw, the flush insert, and
the seals.
Scellez le mur autour du protecteur à l’aide d’un
agent d’étanchéité.
 SI LE MUR N’EST PAS SCELLÉ, L’EAU
POURRAIT ÉVENTUELLEMENT CAUSER DES
DOMMAGES.
Retirez la vis, la pièce d’insertion affleurante, et les
joints.
 SELLE LA PARED ALREDEDOR DEL
PROTECTOR DE YESO CON UN SELLADOR
IMPERMEABLE.
Si no se sella la pared, pueden producirse daños
por acción del agua.
¹⁄₁₆"-⅛"
1-2 mm
1
2
5 mm
1
2

10

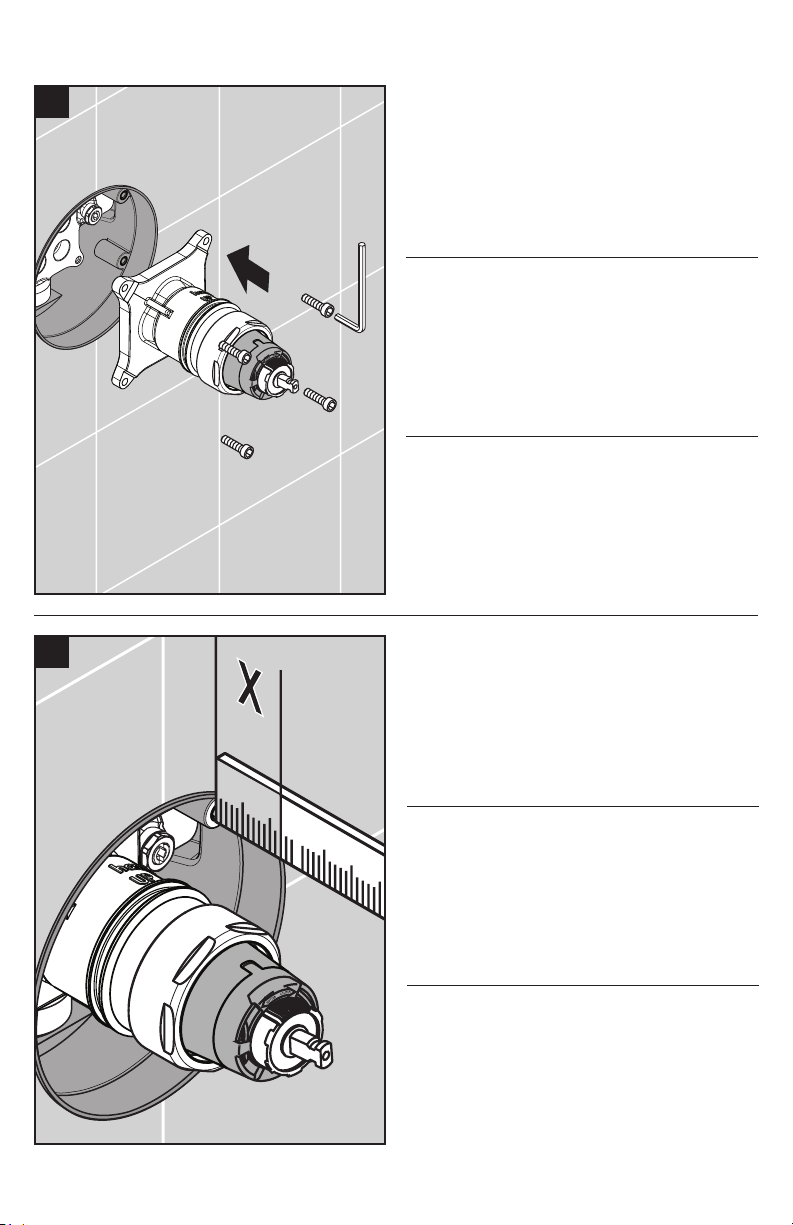

Install the function block.
Tighten the screws using a 4 mm Allen wrench..
Measure the distance from the front of the plaster
shield to one of the screw-in flanges ("X").
Insérez le bloc de fonction.
Installez les vis du bloc de fonction.
Mesurez la distance entre la surface du mur et la
bride du vis. Notez la longueur mesurée (« X »).
Retire el tornillo, el inserto de lavado, y las juntas.
Inserte el bloque de función.
Instale los tornillos del bloque de función.
Mida la distancia entre la superficie de la pared y
la brida de tornillo. Anote esta medida (“X”).
3
4 mm
4

11

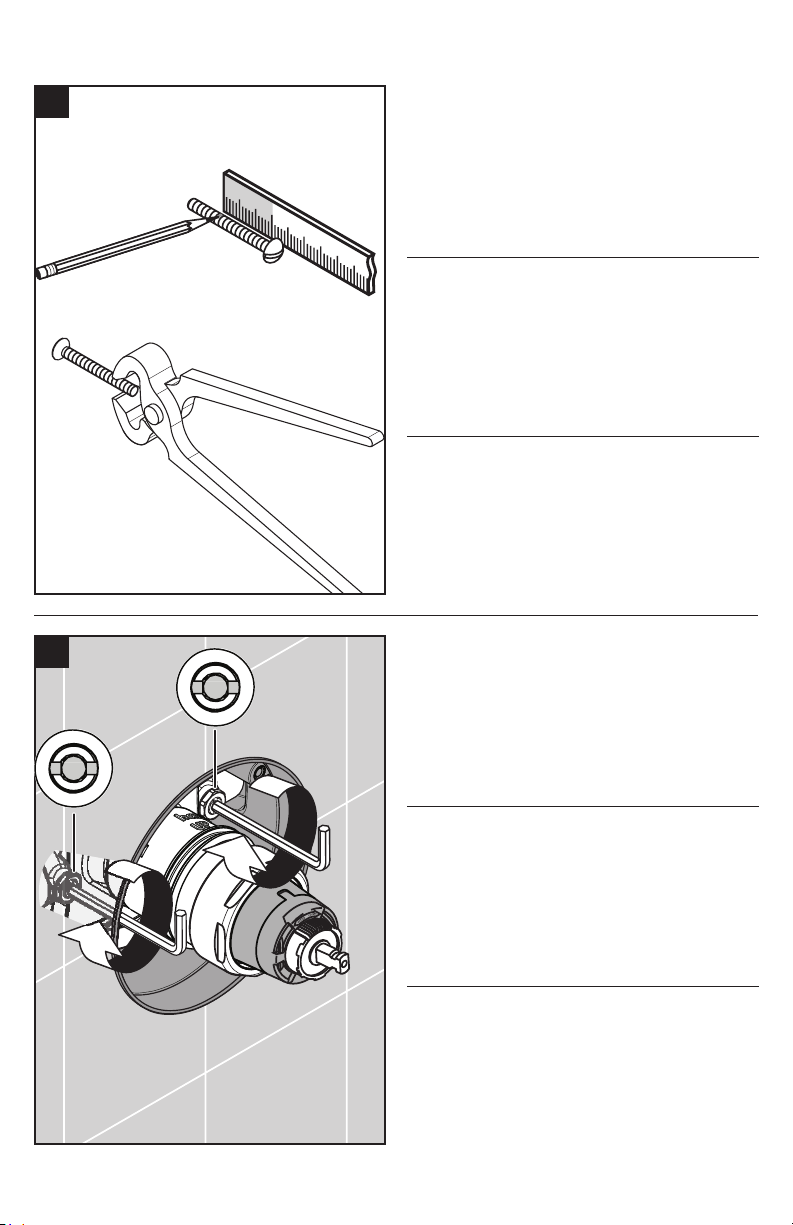

Add ½" to this measurement.
Cut each screw so that it is X + ½" (X + 11 mm)
long.
Open the stops.
Ajoutez ½ po à cette longueur « X ». Notez cette
longueur.
Coupez les vis de façon à ce que celui-ci dépasse
de ½ po + la longueur X (11 mm + la longueur X).
Ouvrez l’eau à les butées d'arrêt d'isolation.
Agregue ½" a X. Anote esta medida.
Corte el tornillo de modo que sobresalga ½" + X
(11 mm + X).
Abra el paso del agua en los cierres de servicio.
X + ½"
(X + 11 mm)
90°
90°
5
6
4 mm

12
Place a small amount of caulk at the top
and side grout lines where the carrier plate
wll rest.
Appliquez une petite quantité de matériau de
calfeutrage aux lignes de coulis sur le dessus
et les côtés, aux endroits où la plaque-support
reposera.
Coloque una pequeña cantidad de masilla en la
parte superior y en los laterales de las líneas de
lechada de cemento donde se va a asentar la
placa del portador.
Install the carrier plate.
Installez la plaque-support.
Instale la placa del portador.
7
8

13

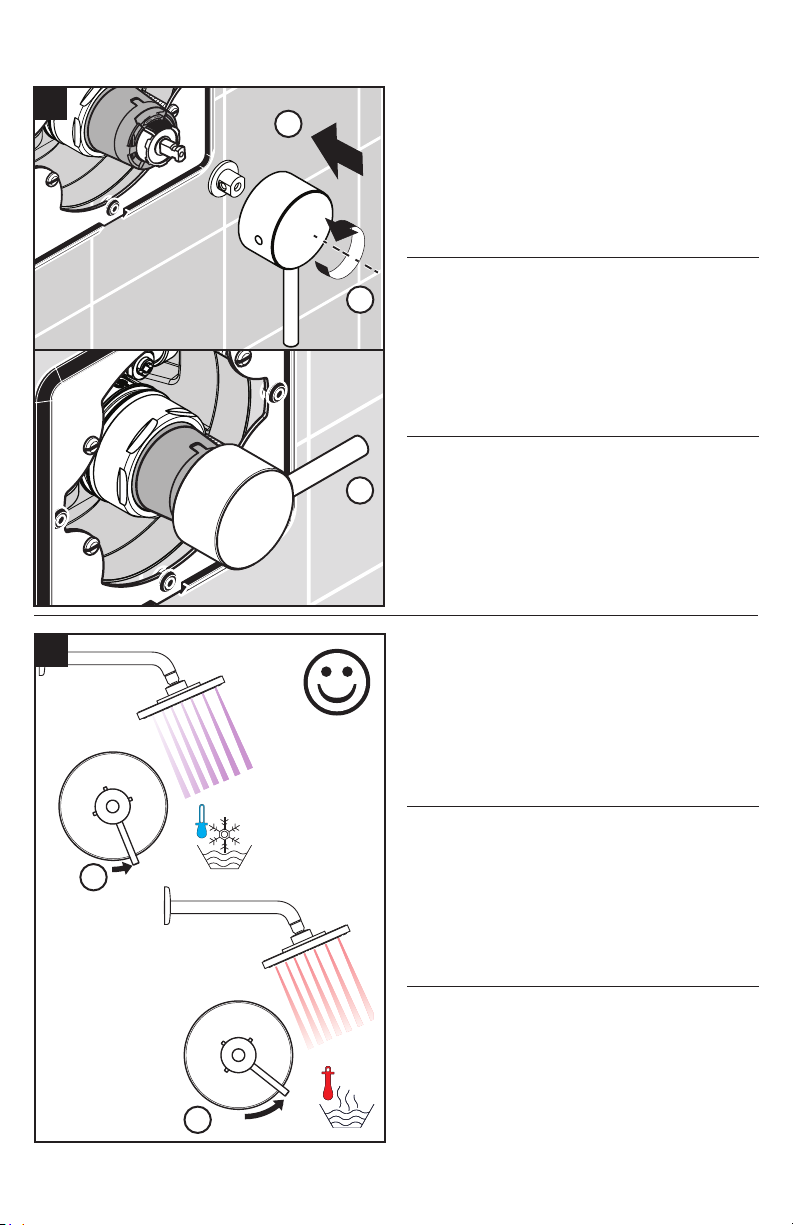

TEST THE VALVE:
Place the adapter and the handle on the stem.
Turn the handle counter-clockwise as far as it will
go.
TESTEZ LE ROBINET:
Placez ensuite l'adapteur et la poignée sur la tige.
Tournez la manette dans le sens antihoraire jusqu'a
l'extrémité de la plage.
PRUEBE LA VÁLVULA:
Coloque el adaptador y la manija en la espiga.
Gire la manija en dirección contraria a las manecil-
las del reloj hasta que la manija pare.
Make sure that cold water flows from the valve first,
and becomes warmer as the handle is turned.
 USE CAUTION WITH SKIN CONTACT
TO HOT WATER TO REDUCE THE RISK
OF SCALD INJURY. IF THE VALVE OPENS
THROUGH HOT, REVERSE THE CARTRIDGE.
SEE PAGE 18.
Assurez-vous que l'eau froide s'écoule de le robinet
en premier.
 POUR RÉDUIRE LES RISQUES DE BLESSURES
PAR BRÛLURE, ÉVITEZ LE CONTACT DE
LA PEAU AVEC L’EAU. SI LE ROBINET
S’OUVRE EN FAISANT COULER L’EAU
CHAUDE, INVERSEZ LA CARTOUCHE. VOIR
PAGE 18.
Asegúrese que el agua fría fluya de la válvula
primero.
 PARA EVITAR LESIONES POR
ESCALDADURA, EVITE EL CONTACTO DE
LA PIEL CON EL AGUA. SI LA VÁLVULA ABRE
EN CALIENTE, INVIERTA EL CARTUCHO. VER
PÁGINA 18.
1
2
9
10
1
2
3

14
Measure the temperature of the output water.
 If the maximum high temperature is greater than
120°F or that permitted by local plumbing
code, ADJUST THE ROTATIONAL LIMIT STOP.
SEE PAGE 17.
Mettez le temperature de l'eau.
 Si la température maximale de l’eau est
supérieure à 120 °F (49° C) ou à la
température permise par le code de plomberie
local, RÉGLEZ LA BUTÉE DE LIMITE DE
ROTATION. VOIR PAGE 17.
Mida la temperatura del agua.
 Si la temperatura máxima de salida es
mayor a 120°F (49° C) o la temperatura
permitida por el código de plomería local,
AJUSTE EL TOPE LÍMITE ROTACIONAL. VER
PÁGINA 17.
Turn the water off.
Remove the handle and the adapter.
Fermez l'eau.
Retirez la poignée et l'adapteur.
Cierre el agua.
Retire la manija y el adaptador.
11
12

15
Place a small amount of caulk at the top and side
grout lines where the escutcheon will rest.
Appliquez une petite quantité de matériau de
calfeutrage aux lignes de coulis sur le dessus et les
côtés, aux endroits où l’écusson reposera.
Coloque una pequeña cantidad de masilla en la
parte superior y en los laterales de las líneas de
lechada de cemento donde se va a asentar el
escudo.
Lubricate the cartridge o-ring using a small amount
of white plumber's grease.
Install the sleeve.
Install the escutcheon.
Lubrifiez la joint torique sur la cartouche avec une
petite quantité de graisse de plomberie blanche.
Installez le manchon.
Installez l’écusson.
Lubrique la junta del cartucho con una pequeña
cantidad de grasa blanca para plomería.
Instale el manguito.
Instale el escudo.
13
14
1
2
3

16
Install the glide ring, the handle adapter and the
screw.
Install the handle. Tighten the handle screw using a
2.5 mm Allen wrench.
Install the screw cover.
Installez l’anneau de glissement, l'adapteur de la
poignée, et la vis.
Installez la poignée. Serrez la vis de la poignée à
l'aide d'une clé Allen de 2.5 mm.
Installez le cache-vis.
Instale el anillo de deslizamiento, el adaptador
para la manija y el tornillo.
Instale la manija. Apriete el tornillo con una llave
Allen de 2.5 mm.
Instale el tapón.
15
1
2
3
2.5 mm

17

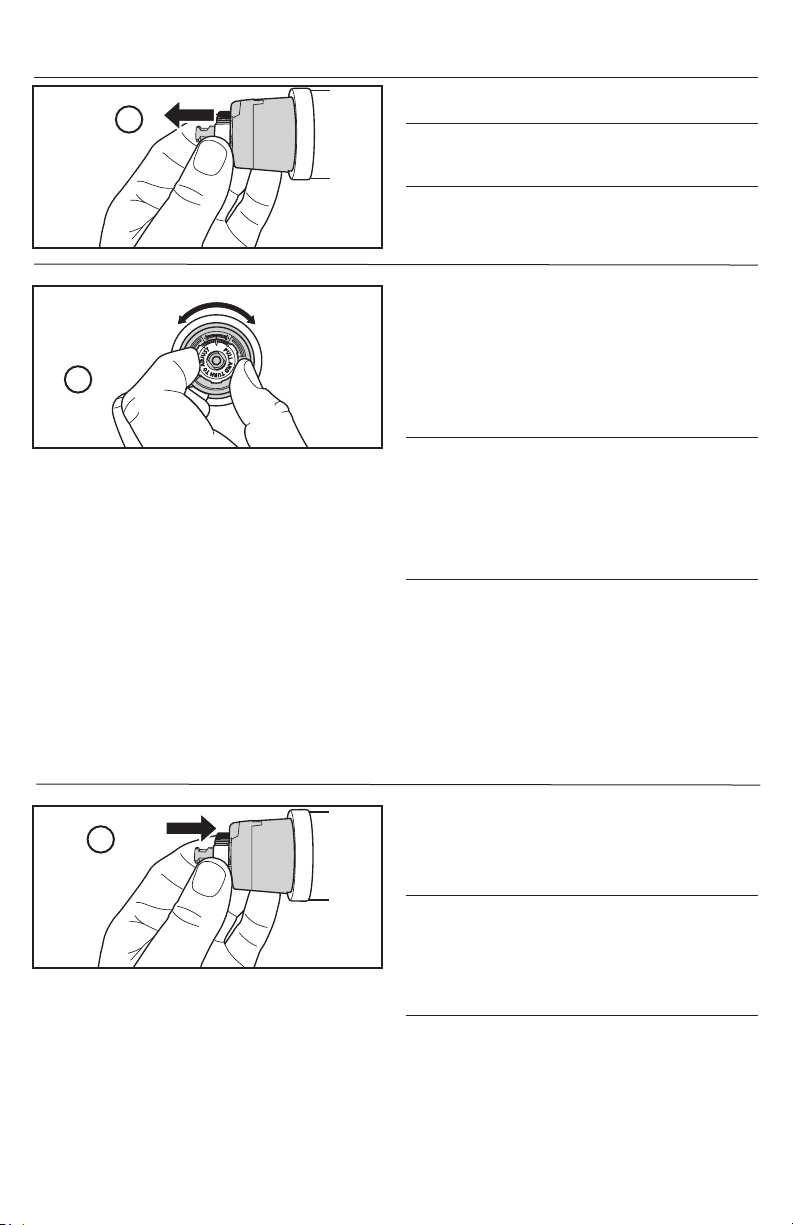

ADJUST THE ROTATIONAL LIMIT STOP / RÉGLEZ LA BUTÉE DE LIMITE DE
ROTATION / AJUSTE EL TOPE LÍMITE ROTACIONAL
Tirez vers extérieur l’arrêt de limite de rotation.
Tire la parada de límite rotacional de color
blanco hacia afuera.
Pull the white rotational limit stop outward.
Rotate clockwise to decrease the maximum tem-
perature. Rotate counter-clockwise to increase
the maximum temperature.
The temperature change per notch may be any-
where from 4° - 16° F, depending on local inlet
conditions. Repeat as necessary.
When finished, make sure that the rotational limit
stop is fully retracted.
Continue the installation.
Tournez-le. La température diminue dans le sens
horaire et augmente dans le sens antihoraire.
La variation de température est de 4 à 16
°F par cran, selon la température de l’eau
d’alimentation. Refaites le réglage au besoin.
Lorsque vous avez fini, assurez-vous que l’arrêt
de limite de rotation soit complètement rétracté
dans sa position de logement.
Poursuivez l’installation.
Girarla. Al mover en dirección de las manecillas
del reloj reducirá la temperatura del agua de
salida, y al contrario aumentará la temperatura
del agua de salida.
El cambio de temperatura por cada diente
(muesca) puede ser de 4°F-16°F dependiendo
de la condición del agua de entrada. Si es
necesario repítalo.
Cuando haya terminado, asegúrese de que la
Parada de Límite Rotacional esté completamente
retraída a la posición sentada.
Continúe la instalación.
hotter
plus chaude
más caliente
cooler
plus froid
más frío
hotter
plus chaude
más caliente
cooler
plus froid
más frío
hotter
plus chaude
más caliente
cooler
plus froid
más frío
1
2
3

18
REVERSE THE CARTRIDGE / INVERSEZ LA CARTOUCHE / INVIERTA EL CARTUCHO
 USE CAUTION WITH SKIN CONTACT
TO HOT WATER TO REDUCE THE
RISK OF SCALD INJURY. IF VALVE
OPENS THROUGH HOT, REVERSE THE
CARTRIDGE.
Close the stops.
 POUR RÉDUIRE LES RISQUES DE
BLESSURES PAR BRÛLURE, ÉVITEZ LE
CONTACT DE LA PEAU AVEC L’EAU.
SI LE ROBINET S’OUVRE EN FAISANT
COULER L’EAU CHAUDE, INVERSEZ LA
CARTOUCHE.
Fermez l’eau à les butées d'arrêt d'isolation.
 PARA EVITAR LESIONES POR
ESCALDADURA, EVITE EL CONTACTO DE
LA PIEL CON EL AGUA. SI LA VÁLVULA
ABRE EN CALIENTE, INVIERTA EL
CARTUCHO.
Cierre el paso del agua en la entrada del suminis-
tro o los cierres de servicio.
Unscrew the nut.
Dévissez l’écrou.
Desenrosque la tuerca.
90°
90°
1
4 mm
2

19
 DO NOT ATTEMPT TO PRY THE
CARTRIDGE FROM THE FUNCTION
BLOCK BY USING A SCREWDRIVER
AS DOING SO CAN DAMAGE
THE CARTRIDGE. DAMAGE TO THE
CARTRIDGE CAN RESULT IN PROPERTY
DAMAGE.
Place the adapter and the handle on the cartridge
stem. Turn the handle counter-clockwise approxi-
mately ¼ turn after hitting the stop.
 N’UTILISEZ PAS DE TOURNEVIS COMME
LEVIER POUR FAIRE SORTIR LA CARTOUCHE
DU BLOC DE FONCTION.UNE CARTOUCHE
ENDOMMAGÉE POURRAIT PRÉSENTER UNE
FUITE, ENTRAÎNANT DES DOMMAGES
MATÉRIELS.
Placez l'adapteur et la poignée sur la tige de la
cartouche. Tournez la poignée dans le sens antiho-
raire. Tournez-la encore d’environ ¼ de tour après
avoir atteint la butée.
 NO QUITE EL CARTUCHO DEL BLOQUE
DE FUNCIÓN UTILIZANDO UN
DESTORNILLADOR. ESTO HARÁ QUE EL
CARTUCHO SE DAÑE. UN CARTUCHO
DAÑADO PUEDE GOTEAR Y PROVOCAR
DAÑOS A LA PROPIEDAD.
Coloque el adaptador y la manija en el vástago
del cartucho. Gire la manija en sentido antihorario.
Gire aproximadamente ¼ después de alcanzar el
tope.
3
12
stop!
+ ¼ turn

20
Retirez la cartouche.
Tournez la cartouche de 180°, de façon à ce que
la marque « hot side » soit à droite.
Installez la cartouche.
Installez l’écrou.
Ouvrez l’eau à les butées d'arrêt d'isolation.
Poursuivez l’installation.
Levante el cartucho.
Gire el cartucho 180°, de modo que la marca del
“hot side” (lado caliente) quede a la derecha.
Instale el cartucho.
Instale la tuerca.
Abra los pasos del agua en los cierres de servicios.
Continúe la instalación.
Open the stops.
Continue the installation.

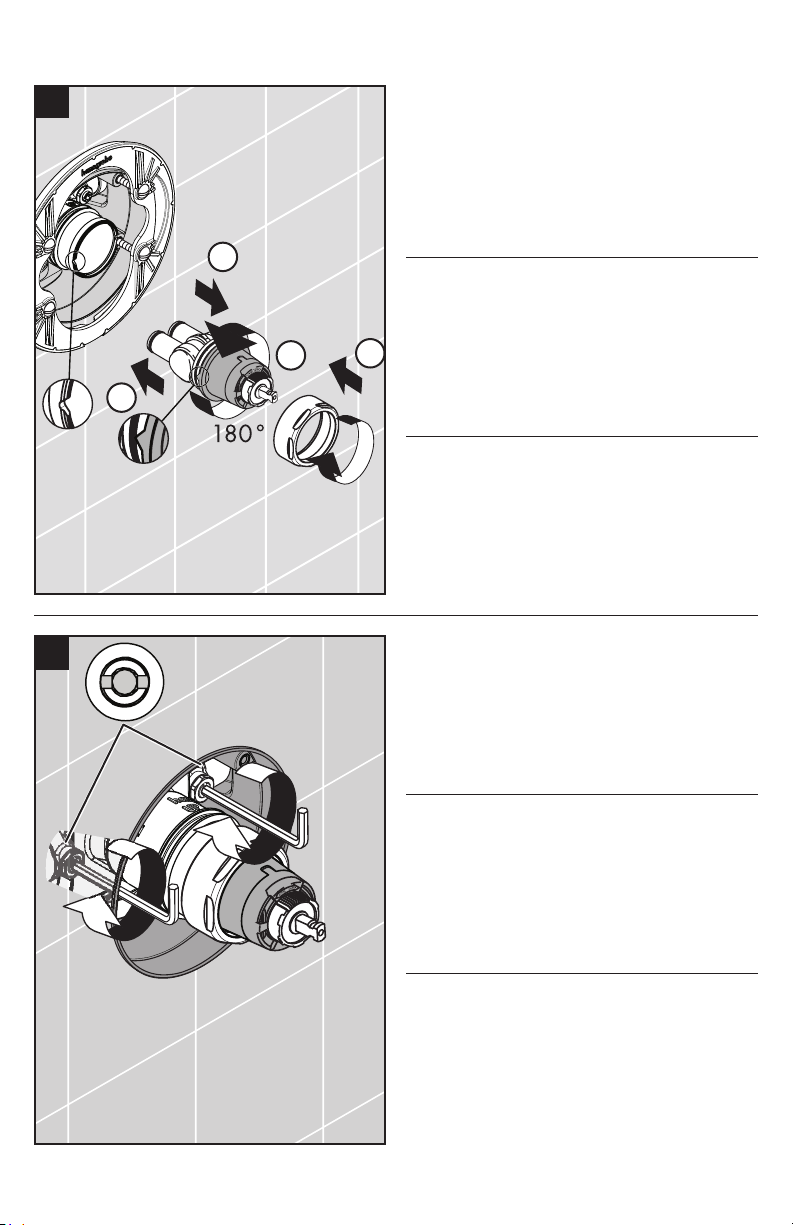

Lift the cartridge out.
Turn the cartridge 180°, so that the "hot side" mark-
ing is on the right.
Install the cartridge
Install the nut.
90°
90°
3
1
24
4 mm
4
5
