Hans Grohe ShowerSelect 15736 Series Manual

DE
FR
EN
IT
ES
NL
DK
PT
PL
CS
SK
ZH
RU
Gebrauchsanleitung / Montageanleitung
Mode d'emploi / Instructions de montage
Instructions for use / assembly instructions
Istruzioni per l'uso / Istruzioni per Installazione
Modo de empleo / Instrucciones de montaje
Gebruiksaanwijzing / Handleiding
Brugsanvisning / Monteringsvejledning
Instruções para uso / Manual de Instalación
Instrukcja obsługi / Instrukcja montażu
Návod k použití / Montážní návod
Návod na použitie / Montážny návod
用户手册 / 组装说明
Руководство пользователя /
Инструкция по монтажу
Käyttöohje / Asennusohje
Bruksanvisning / Monteringsanvisning
Vartotojo instrukcija / Montavimo instrukcijos
Upute za uporabu / Uputstva za instalaciju
Kullanım kılavuzu / Montaj kılavuzu
Manual de utilizare / Instrucţiuni de montare
Οδηγίες χρήσης / Οδηγία συναρμολόγησης
Navodilo za uporabo / Navodila za montažo
Kasutusjuhend / Paigaldusjuhend
Lietošanas pamācība / Montāžas instrukcija
Uputstvo za upotrebu / Uputstvo za montažu
2
3
4
5
6
7
8
9
10
11
12
13
ShowerSelect
15736XXX / 15736XX7
14
15
16
17
18
19
20
21
22
23
24
25
26
FI
SV
LT
HR
TR
RO
EL
SL
ET
LV
SR
ShowerSelect S
15745XXX / 15745007
NO Bruksanvisning / Montasjeveiledning
BG Инструкция за употреба /
Ръководство за монтаж
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit
 /  AR
HU Használati útmutató / Szerelési útmutató
JP 取扱説明書 / 施工説明書
27
28
29
30
32
ShowerSelect
15764XXX / 15764007

Deutsch
�
Sicherheitshinweise
� Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
� Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
� Kinder, sowie Erwachsene mit körperlichen, geistigen
und / oder sensorischen Einschränkungen dürfen
das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
� Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Dem Unterputz-Ventil für 3 Verbraucher darf keine
Absperrung vorgeschaltet sein (z. B. Einhebelmi-
scher)!
• Ist der Thermostat bzw. Mischer auf maximale
W ar m w asser t emper atur eing es t ellt, k ann es durc h
die hydraulische Öffnung des Absperrventils zu
Verbrühungen kommen. Hansgrohe empfiehlt daher
die Einrichtung der "Safety Function".
Technische Daten
Betriebsdruck:
Empfohlener Betriebsdruck:
Prüfdruck:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur:
max. 70°C
65°C
max. 70°C / 4 min
Empfohlene Heißwassertemperatur:
Thermische Desinfektion:
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Maße (siehe Seite 40)
Durchflussdiagramm
(siehe Seite 41)
Serviceteile (siehe Seite 42)
XXX = Farbcodierung
000 = Chrom
250 = Brushed Gold-Optic
400 = Weiß/Chrom
450 = Weiß
600 = Schwarz/Chrom
950 = Brushed Brass
+
Sonderzubehör (siehe Seite 43)
nicht im Lieferumfang enthalten
Reinigung (siehe Seite 44)
Bedienung (siehe Seite 39)
Prüfzeichen (siehe Seite 45)
Störung
Ursache
Abhilfe
Ventil schwergängig
- Select Absperrventil DN9
beschädigt
- Select Absperrventil DN9
austauschen
Brause oder Auslauf tropft
- Select Absperrventil DN9
beschädigt
- Select Absperrventil DN9
austauschen
Taster lässt sich nicht betätigen bzw.
ist ohne Funktion
- Sicherung vom Absperrventil
wurde nicht entfernt
- Sicherung vom Absperrventil
entfernen
Taster klemmt, ist schwergängig
- Dichtung nicht mehr gefettet
- Dichtung fetten
Taster hält nicht
- Select-Adapter fehlerhaft gekürzt
- Select-Adapter entsprechend
Bild 7 kürzen und montieren
(siehe Seite 34 + 37)
- Taster erst vollständig in Rosette
eindrücken und anschließend
Rosette montieren
Montage (siehe Seite 33)
2

Français
�
Consignes de sécurité
� Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
� Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
� Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
� Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Aucun robinet d'arrêt (p.ex. mitigeur) doit être
installé en amont du robinet encastré 3 sorties !
• Si le thermostat ou le mélangeur est réglé sur la
température maximale d'eau chaude, l'ouverture
hydraulique de la vanne d'arrêt risque d'être à
l'origine d'ébouillantages. C'est la raison pour
laquelle Hansgrohe recommande de recourir à la
fonction de sécurité « Safety Function ».
Informations techniques
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude:
max. 70°C
65°C
max. 70°C / 4 min
Température recommandée:
Désinfection thermique:
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Dimensions (voir pages 40)
Diagramme du débit
(voir pages 41)
Pièces détachées (voir pages 42)
XXX = Couleurs
000 = Chromé
250 = Brushed Gold-Optic
400 = Blanc/Chromé
450 = Blanc
600 = Noir/Chromé
950 = Brushed Brass
+
Accessoires en option
(voir pages 43)
ne fait pas partie de la fourniture
Nettoyage (voir pages 44)
Instructions de service
(voir pages 39)
Classification acoustique et débit
(voir pages 45)
Pression de service autorisée:
Pression de service conseillée:
Pression maximum de contrôle:
Dysfonctionnement
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
Origine
Solution
Fonctionnement de la poignée
difficile
- Select robinet d’arrêt DN9 d´arrêt
défectueux
- Changez le Select robinet d’arrêt
DN9
La douchette ou le bec verseur
goutte
- Select robinet d’arrêt DN9 d´arrêt
défectueux
- Changez le Select robinet d’arrêt
DN9
Bouton impossible à actionner ou
sans réaction
- La sécurité de la vanne d'arrêt n'a
pas été retirée
- Retirer la sécurité de la vanne
d'arrêt
Bouton coincé, grippé
- Joint dégraissé
- Graisser le joint
Le bouton ne tient pas
- Raccourcissement incorrect de
l'adaptateur Select
- Raccourcir l'adaptateur Select
conformément à la figure 7 et le
monter (voir pages 34 + 37)
- Enfoncer complètement le bouton
dans la rosette, puis monter la
rosette
Montage (voir pages 33)
3

English
�
Safety Notes
� Gloves should be worn during installation to prevent
crushing and cutting injuries.
� The product may only be used for bathing, hygienic
and body cleaning purposes.
� Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the
influence of alcohol or drugs are prohibited from
using this product.
� The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• It is not permitted to install a shutoff device (f.e. a
single-lever mixer) upstream of the built-in valve for
3 consumers!
• If the thermostat or mixer is set to maximum water
temperature, there is a risk of scalding at hydraulical
opening of the check valve. For this reason,
Hansgrohe recommends that you set up the "Safety
Function".
Technical Data
Operating pressure:
Recommended operating pressure:
Test pressure:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature:
max. 70°C
65°C
max. 70°C / 4 min
Recommended hot water temp.:
Thermal disinfection:
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Dimensions (see page 40)
Flow diagram (see page 41)
Spare parts (see page 42)
XXX = Colors
000 = Chrome Plated
250 = Brushed Gold-Optic
400 = White/Chrome Plated
450 = White
600 = Black/Chrome Plated
950 = Brushed Brass
+
Special accessories (see page 43)
order as an extra
Cleaning (see page 44)
Operation (see page 39)
Test certificate (see page 45)
Fault
Cause
Remedy
Valve stiff
- Select stop valve DN9 damaged
- Exchange Select stop valve DN9
Shower or spout dripping
- Select stop valve DN9 damaged
- Exchange Select stop valve DN9
Pushbutton cannot be actuated or is
without function
- Safety guard of isolating valve has
not been removed
- Remove safety guard from
isolating valve
Pushbutton is jammed or stiff
- Seal needs greasing
- Grease the seal
Pushbutton does not snap in
- Select Adapter incorrectly trimmed
- Trim and mount Select Adapter
according to Fig.
7 (see page 34 + 37)
- First, fully press the pushbutton
down into the rosette; then, mount
the rosette
Assembly (see page 33)
4

Italiano
�
Indicazioni sulla sicurezza
� Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
� Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
� I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe
o alcolici.
� Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Non collegare nessun blocco a monte della valvola
sotto-intonaco per 3 utenze (ad es. miscelatore
monoleva)!
• Se il termostato ovvero il miscelatore è impostato
alla temperatura massima dell'acqua calda,
aprendo idraulicamente la valvola di chiusura
sussiste il pericolo di ustioni. Hansgrohe raccomanda
per ciò di installare il dispositivo di sicurezza "Safety
Function".
Dati tecnici
Pressione d'uso:
Pressione d'uso consigliata:
Pressione di prova:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda:
max. 70°C
65°C
max. 70°C / 4 min
Temp. dell'acqua calda consigliata:
Disinfezione termica:
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Ingombri (vedi pagg. 40)
Diagramma flusso (vedi pagg. 41)
Parti di ricambio (vedi pagg. 42)
XXX = Trattamento
000 = Cromato
250 = Brushed Gold-Optic
400 = Bianco/Cromato
450 = Bianco
600 = Nero/Cromato
950 = Brushed Brass
+
Accessori speciali (vedi pagg. 43)
non contenuto nel volume di fornitura
Pulitura (vedi pagg. 44)
Procedura (vedi pagg. 39)
Segno di verifica (vedi pagg. 45)
Problema
Possibile causa
Rimedio
Rubinetto duro
- Select rubinetto d'arresto
DN9 danneggiato
- sostituire il Select rubinetto
d'arresto DN9
Doccia / scarico gocciola
- Select rubinetto d'arresto
DN9 danneggiato
- sostituire il Select rubinetto
d'arresto DN9
Il tasto non si lascia azionare
ovvero è senza funzione
- La sicura della valvola di chiusura
non è stata rimossa
- Rimuovere la sicura dalla valvola
di chiusura
Il tasto è bloccato, non è scorrevole
- Guarnizione non più imgrassata
- Ingrassare la guarnizione
Il tasto non tiene
- Adattatore Select accorciato
sbagliato
- Accorciare e montare l’adattatore
Select come mostrato in Figura
7 (vedi pagg. 34 + 37)
- Premere per prima il tasto
completamente nella rosetta e
infine montare la rosetta
Montaggio (vedi pagg. 33)
5

Español
�
Indicaciones de seguridad
� Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
� El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
� Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuentran
bajo el efecto de alcohol o drogas, no deben utilizar
el sistema de duchas.
� Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• ¡Antes de la válvula empotrable para 3 consumido-
res no se puede conectar ningún dispositivo de
bloqueo (p. eje. grifo monomando)!
• Si el termostato o el mezclador están ajustados a la
temperatura máxima de agua caliente, al abrir la
válvula de cierre hidráulicamente se pueden sufrir
quemaduras. Por esa razón, Hansgrohe recomienda
el dispositivo "Safety Function".
Datos técnicos
Presión de prueba:
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente:
max. 70°C
Temp. recomendada del agua caliente:
65°C
Desinfección térmica:
max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Dimensiones (ver página 40)
Diagrama de circulación
(ver página 41)
Repuestos (ver página 42)
XXX = Acabados
000 = Cromado
250 = Brushed Gold-Optic
400 = Blanco/Cromado
450 = Blanco
600 = Negro/Cromado
950 = Brushed Brass
+
Opcional (ver página 43)
no incluido en el suministro
Limpiar (ver página 44)
Manejo (ver página 39)
Marca de verificación
(ver página 45)
Presión en servicio:
Presión recomendada en servicio:
max. 1 MPa
0,1 - 0,5 MPa
Problema
Causa
Solución
Llave de paso va duro
- Select llave de paso DN9 dañada
- cambiar Select llave de paso DN9
Pierde permanentemente agua por
el caño
- Select llave de paso DN9 dañada
- cambiar Select llave de paso DN9
El pulsador no puede accionarse o
no funciona
- El seguro de la válvula de cierre
no se ha retirado
- Retirar el seguro de la válvula de
cierre
Pulsador atascado o duro
- Junta ya sin grasa
- Engrasar la junta
El pulsador no se mantiene
- Adaptador Select cortado
erróneamente
- Cortar el adaptador Select como
se muestra en la figura 7 y
montarlo (ver página 34 + 37)
- Pr esionar el pulsador comple t a -
mente dentro del escudo y luego
montar éste.
Montaje (ver página 33)
6

Nederlands
�
Veiligheidsinstructies
� Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
� Het product mag alleen voor het wassen, hygiëni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
� Kinderen en v olwassenen me t lic hameli jk e, g ees t e -
lijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
� Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
• Voor het inbouwventiel voor 3 verbruikers mag geen
afsluiter geschakeld zijn (bv. eengreepsmengkraan)!
• Als de thermostaat c.q. mengkraan ingesteld is op
de maximale warmwatertemperatuur, kunnen door
de hydraulische opening van de afsluiter brandwon-
den ontstaan. Hansgrohe raadt daarom aan om de
"Safety Function" in te stellen.
Technische gegevens
Werkdruk: max.
Aanbevolen werkdruk:
Getest bij:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water:
max. 70°C
65°C
max. 70°C / 4 min
Aanbevolen warm water temp.:
Thermische desinfectie:
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Maten (zie blz. 40)
Doorstroomdiagram (zie blz. 41)
Service onderdelen (zie blz. 42)
XXX = Kleuren
000 = Verchroomd
250 = Brushed Gold-Optic
400 = Wit/Verchroomd
450 = Wit
600 = Zwart/Verchroomd
950 = Brushed Brass
+
Toebehoren (zie blz. 43)
behoort niet tot het leveringspakket
Reinigen (zie blz. 44)
Bediening (zie blz. 39)
Keurmerk (zie blz. 45)
Storing
Oorzaak
Oplossing
Kraan draait zwaar
- Select inbouwstopkranen DN9
beschadigd
- Select inbouwstopkranen DN9
uitwisselen
Douche/uitloop lekt
- Select inbouwstopkranen DN9
beschadigd
- Select inbouwstopkranen DN9
uitwisselen
Schakelaar kan niet bediend
worden c.q. heeft geen functie
- Zekering van de afsluitklep werd
niet verwijderd
- Verwijder zekering van de
afsluitklep
Schakelaar klemt, is stroef
- Afdichting niet meer ingevet
- Afdichting invetten
Schakelaar blijft niet zitten
- Select-adapter verkeerd ingekort
- Select-adapter volgens afbeelding
7 inkorten en monteren
(zie blz. 34 + 37)
- Schakelaar eerst volledig in de
rozet drukken en vervolgens de
rozet monteren
Montage (zie blz. 33)
7

Dansk
�
Sikkerhedsanvisninger
� Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
� Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
� Børn som også voksne med fysiske, mentale og /
eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
� Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Der må ikke indkobles en afspærring foran den
skjulte ventil for 3 forbrugere (f.eks. etgrebsbatteri)!
• Hvis termostaten hhv. blanderen er indstillet til
maksimal varmtvandtemperatur, er der fare for
skoldninger hvis spærreventilen åbnes. Hansgrohe
anbefaler derfor indretningen af "Safety Function".
Tekniske data
Driftstryk:
Anbefalet driftstryk:
Prøvetryk:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
max. 70°C
Varmtvandstemperatur:
Anbefalet varmtvandstemperatur:
Termisk desinfektion:
65°C
max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Målene (se s. 40)
Gennemstrømningsdiagram
(se s. 41)
Reservedele (se s. 42)
XXX = Overflade
000 = Krom
250 = Brushed Gold-Optic
400 = Hvid/Krom
450 = Hvid
600 = Sort/Krom
950 = Brushed Brass
+
Specialtilbehør (se s. 43)
ikke med i leveringsomfang
Rengøring (se s. 44)
Brugsanvisning (se s. 39)
Godkendelse (se s. 45)
Fejl
Årsag
Hjælp
Ventilen går trægt
- Beskadiget Select afspærrings-
ventil DN9
- Udskift Select afspærrings-ventil
DN9
Bruser/kartud drypper
- Beskadiget Select afspærrings-
ventil DN9
- Udskift Select afspærrings-ventil
DN9
Knap kan ikke trykkes hhv. er uden
funktion
- Sikringen blev ikke fjernet fra
spærreventilen
- Fjern sikringen fra spærreventilen
Trykknap sidder fast, er ikke let
gængeligt
- Tætning ikke længere smøret
- Smør tætningen
Knap holder ikke
- Select-adapt er afkortet forkert
- Afkort Select-adapter iht. billede 7,
og montér den (se s. 34 + 37)
- Tryk først knappen helt ind i
rosetten, og montér herefter
rosetten.
Montering (se s. 33)
8

Português
�
Avisos de segurança
� Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
� O produto só pode ser utilizado para fins de higiene
pessoal.
� Crianças e adultos com deficiências motoras,
mentais e/ou sensoriais não podem utilizar o
sistema de duche sem monitorização. Pessoas que
estejam sob a influência de álcool ou drogas não
podem utilizar o sistema de duche.
� Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A montante da válvula embutida (para 3 consumido-
res) não pode estar conectado nenhum bloqueio (p.
ex. misturadora de monocomando)!
• Existe o perigo de queimaduras na abertura
hidráulica da válvula de retenção, se o termóstato
ou a misturadora estiverem ajustados na temperatu-
ra máxima da água quente. Assim sendo, a
Hansgrohe recomenda a instalação da "Safety
Function".
Dados Técnicos
Pressão de funcionamento:
Pressão de func. recomendada:
Pressão testada:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente:
max. 70°C
65°C
max. 70°C / 4 min
Temp. água quente recomendada:
Desinfecção térmica:
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Medidas (ver página 40)
Fluxograma (ver página 41)
Peças de substituição
(ver página 42)
XXX = Acabamentos
000 = Cromado
250 = Brushed Gold-Optic
400 = Branco/Cromado
450 = Branco
600 = Preto/Cromado
950 = Brushed Brass
+
Acessórios especiais
(ver página 43)
não incluído no volume de fornecimento
Limpeza (ver página 44)
Funcionamento (ver página 39)
Marca de controlo (ver página 45)
Solução
Falha
Causa
Válvula de corte perra
- Select Válvula de corte DN9
danificada.
- Substituir Select Válvula de corte
DN9
Duche/bica a pingar
- SelectVálvuladecorteDN9danificada.
- Substituir Select Válvula de corteDN9
O botão não se deixa comandar,
ou seja, não está funcional
- A proteção da válvula de retenção
não foi removida
- Remova a proteção da válvula de
retenção
O botão está encravado, funciona
com dificuldade
- Falta lubrificante no vedante
- Lubrificar o vedante
O botão não se segura
- Adaptador Select erradamente
encurtado
- Encurtar e montar o adaptador
Select de acordo com a figura
7 (ver página 34 + 37)
- Primeiro, pressionar o botão com-
pletamente para dentro da roseta e,
de seguida, montar a roseta
Montagem (ver página 33)
9

Polski
�
Wskazówki bezpieczeństwa
� Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
� Produkt może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
� Zarówno dzieci, jak i dorośli z fizycznymi, psychicz-
nymi i/lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą
korzystać z prysznica.
� Znaczne różnice ciśnień na dopływach ciepłeji
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Przed zaworem podtynkowym dla 3 użytkowników
nie można podłączać żadnego mechanizmu
odcinającego (np. mieszacza jednodźwigniowego)!
• Gdy termostat wzgl. mieszacz ustawiono na
maksymalną temperaturę ciepłej wody, może dojść
do poparzeń przez hydrauliczny otwór zaworu odci-
nającego. Hansgrohe zaleca z tego względu
stworzenie opcji "Safety Function".
Dane techniczne
Ciśnienie robocze:
Zalecane ciśnienie robocze:
Ciśnienie próbne:
maks. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej:
maks. 70°C
65°C
Zalecana temperatura wody gorącej:
Dezynfekcja termiczna:
maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Wymiary (patrz strona 40)
Schemat przepływu
(patrz strona 41)
Części serwisowe (patrz strona 42)
XXX = Kody kolorów
000 = Chrom
250 = Brushed Gold-Optic
400 = Biały/Chrom
450 = Biały
600 = Czarny/Chrom
950 = Brushed Brass
+
Wyposażenie specjalne
(patrz strona 43)
Nie jest częścią dostawy
Czyszczenie (patrz strona 44)
Obsługa (patrz strona 39)
Znak jakości (patrz strona 45)
Pomoc
Usterka
Przyczyna
Zawór pracuje z wysiłkiem
- Uszkodzony Select Zawór
odcinający DN9
- Wymienić Select Zawór odcinają-
cy DN9
Wyciekająca woda z główki
prysznicowej lub wylewki
- Uszkodzony Select Zawór
odcinający DN9
- Wymienić Select Zawór odcinają-
cy DN9
Nie można nacisnąć przycisku albo
brak w nim funkcji
- Nie usunięto zabezpieczenia
zaworu odcinającego
- Usunąć zabezpieczenie zaworu
odcinającego
Przycisk się zakleszcza, ciężko się
porusza
- Uszcz elk a nie jes t już nasmar o w a -
na
- Nasmarować uszczelkę
Przycisk się nie trzyma
- Niewłaściwie skrócono przejściów-
kę Select
- Przejściówkę Select skrócić
odpowiednio do rys. 7 i zamonto-
wać (patrz strona 34 + 37)
- Najpierw całkowicie wcisnąć
przycisk do rozety, a potem
zamontować rozetę
Montaż (patrz strona 33)
10

Česky
�
Bezpečnostní pokyny
� Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
� Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
� Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
� Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen. Po zabudování
nebudou uznány žádné škody způsobené transpor-
tem nebo poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Před podomítkovým ventilem pro 3 spotřebiče nesmí
být nainstalován žádný uzávěr (např. páková
baterie)!
• P ok ud je t er mos t at r es p. směšov ací bat er ie nas t a v e -
na na maximální teplotu teplé vody, může dojít k
opaření přes hydraulický otvor uzavíracího ventilu.
Hansgrohe proto doporučuje nastavení "Safety
Function".
Technické údaje
Provozní tlak:
Doporučený provozní tlak:
Zkušební tlak:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
max. 70°C
Teplota horké vody:
Doporučená teplota horké vody:
Tepelná desinfekce:
65°C
max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Rozmìry (viz strana 40)
Diagram průtoku (viz strana 41)
Servisní díly (viz strana 42)
XXX = Kód povrchové úpravy
000 = Chrom
250 = Brushed Gold-Optic
400 = Bílá/Chrom
450 = Bílá
600 = Černá/Chrom
950 = Brushed Brass
+
Zvláštní příslušenství
(viz strana 43)
není součástí dodávky
Čištění (viz strana 44)
Ovládání (viz strana 39)
Zkušební značka (viz strana 45)
Porucha
Příčina
Odstranění
Ciężka praca zaworu
- Select uzavírací ventil DN9
poškozen
- vyměnit Select uzavírací ventil
DN9
sprcha nebo výtok odkapává
- Select uzavírací ventil DN9
poškozen
- vyměnit Select uzavírací ventil
DN9
Tlačítko není možné stisknout resp.
nemá žádnou funkci
- Zajištění uzavíracího ventilu nebylo
odstraněno
- Odstraňte zajištění uzavíracího
ventilu
Tlačítko se zaseklo, jde ztěžka
- Těsnění již není promazané
- Namažte těsnění tukem
Tlačítko nedrží
- Adaptér Select je chybně zkrácen
- Zkraťte adaptér Select podle
obrázku 7 a přimontujte
(viz strana 34 + 37)
- Tlačítko nejprve zcela zatlačte do
rozety a následně rozetu
přimontujte
Montáž (viz strana 33)
11

Slovensky
�
Bezpečnostné pokyny
� Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
� Produkt sa smie používať len na kúpanie a telesnú
hygienu.
� Produkt nesmú bez dozoru používať deti, ako aj
dospelé osoby s telesným, duševným a/alebo
zmyslovým postihnutím. Produkt nesmú používať ani
osoby, ktoré sú pod vplyvom alkoholu alebo drog.
� Veľké rozdiely v tlaku medzi prípojkami studeneja
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.
• Je potrebné dodržiavať smernice o inštalácii, ktoré
sú práve teraz platné v krajinách.
• Pred ventilom pod omietku pre 3 spotrebiče nesmie
byť predradený žiadny uzáver (napr. jednopáková
miešacia batéria)!
• Ak je termostat, resp. zmiešavač nastavený na
maximálnu teplotu teplej vody, môže dôjsť k
popáleninám v dôsledku hydraulického otvorenia
uzatváracieho ventilu. Hansgrohe preto odporúča
zariadenie "Safety Function".
Technické údaje
Prevádzkový tlak:
Doporučený prevádzkový tlak:
Skúšobný tlak:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody:
max. 70°C
65°C
max. 70°C / 4 min
Doporučená teplota teplej vody:
Termická dezinfekcia:
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Rozmery (viď strana 40)
Diagram prietoku (viď strana 41)
Servisné diely (viď strana 42)
XXX = Farebné označenie
000 = Chróm
250 = Brushed Gold-Optic
400 = Biela/Chróm
450 = Biela
600 = Čierna/Chróm
950 = Brushed Brass
+
Zvláštne príslušenstvo
(viď strana 43)
nie je súčasťou dodávky
Čistenie (viď strana 44)
Obsluha (viď strana 39)
Osvedčenie o skúške
(viď strana 45)
Porucha
Príčina
Pomoc
Ventil s ťažkým pohybom
- Poškodená Select uzatvárací ventil
DN9
- Vymeniť Select uzatvárací ventil
DN9
Sprcha alebo odtok kvapká
- Poškodená Select uzatvárací ventil
DN9
- Vymeniť Select uzatvárací ventil
DN9
Tlačidlo nie je možné ovládať, resp.
je bez funkcie
- Poistka uzatváracieho ventilu
nebola odstránená
- Odstráňte poistku uzatváracieho
ventilu
Tlačidlo sa zasekáva, vykazuje
ťažký chod
- Tesnenie už nie je premazané
- Premazať tesnenie
Tlačidlo nedrží
- Chybne skrátený adaptér Select
- Adaptér Select skráťte podľa
obrázku 7 a namontujte
(viď strana 34 + 37)
- Tlačidlo najskôr úplne zatlačte do
rozety a následne namontujte
rozetu
Montáž (viď strana 33)
12

中文
�
安全技巧
�装配时为避免挤压和切割受伤，必须戴上手
套。
�本产品只允许作为洗浴、卫生和洁身之用。
� 不得让儿童和肢体、精神和/或意识有障碍的
成人在不受监管的情况下使用淋浴系统。受酒
精或毒品影响的人员不得使用淋浴系统。
�冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。 安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 不能在上水方向关闭三通暗阀 ( 例如：单柄冷
热水龙头) ！
• 如果将恒温器或冷热水混合器调最大温度，闭
锁阀液压开口处可能造成烫伤。 Hansgrohe 建
议您设置到“安全模式”。
技术参数
工作压强：
推荐工作压强：
测试压强：
最大 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
最大 70°C
65°C
最大 70°C / 4 分钟
热水温度：
推荐热水温度：
热力消毒 :
该产品专为饮用水设计！

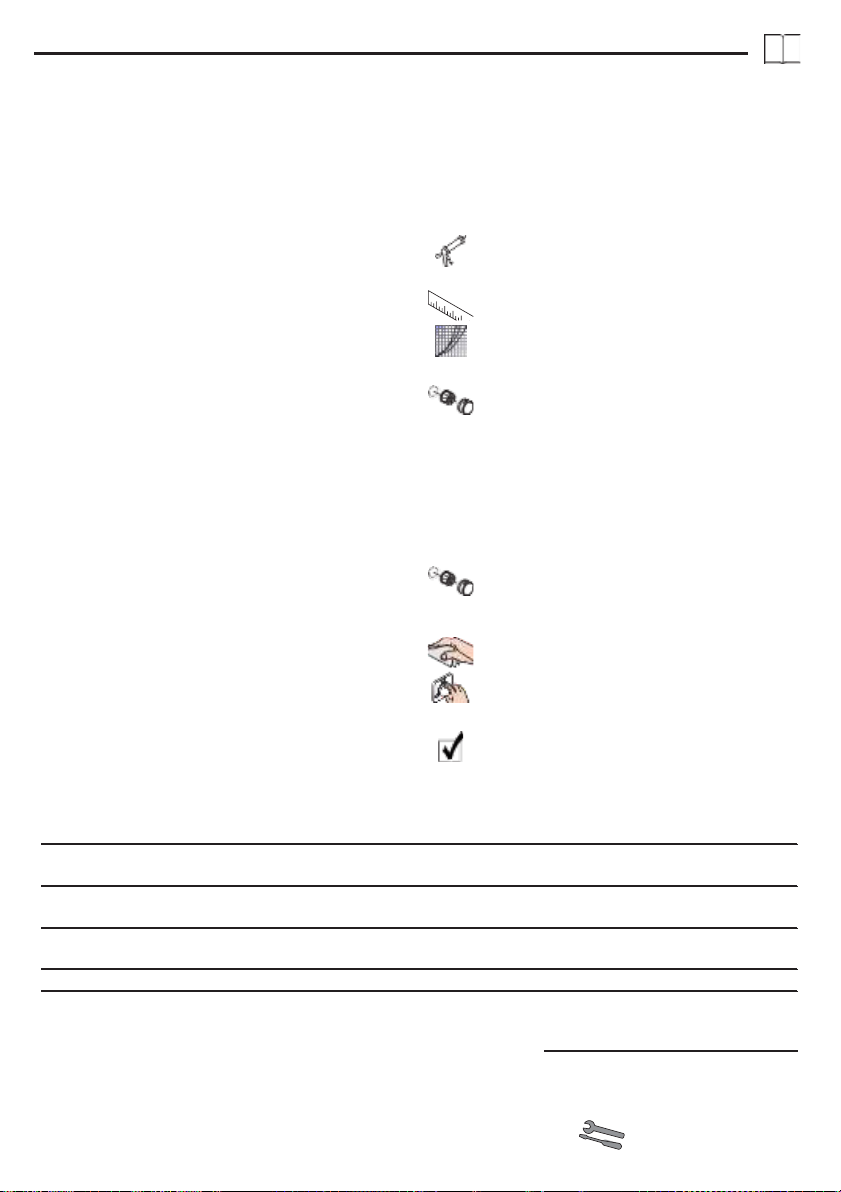

符号说明
请勿使用含有乙酸的硅胶！
大小 ( 参见第页 40)
流量示意图 ( 参见第页 41)
备用零件 ( 参见第页 42)
XXX = 颜色代码
000 = 镀铬
250 = Brushed Gold-Optic
400 = 白色/镀铬
450 = 白色
600 = 黑色/镀铬
950 = Brushed Brass
选装附件 ( 参见第页 43)
不在供货范围内
清洗 ( 参见第页 44)
操作 ( 参见第页 39)
检验标记 ( 参见第页 45)
+
问题
原因
补救
- Select 停止阀 DN9 件损坏
- 更换 Select 停止阀 DN9
阀门不灵活
- Select 停止阀 DN9 件损坏
- 更换 Select 停止阀 DN9
花洒或龙头出水嘴滴水
- 锁止阀保险装置未移除
- 移除锁止阀保险装置
无法按下按键或按键不起作用
- 不再润滑密封件
- 润滑密封件
按键卡住，难以正常使用
- 正确截短调节转接器
- 按照图 7 截短并安装调节转接
确保按键未处于按下状态
器(参见第页 34 + 37 )
- 将按键完全卡入装饰花，然后
装上装饰花
安装 ( 参见第页 33)
13

Русский
�
Указания по технике безопасности
� Во время монтажа следует надеть перчатки во из-
бежание прищемления ипорезов.
� Изделие разрешается использовать только вгигиени-
ческих целях: для принятия ванны иличной гигиены.
� Дети, атакже взрослые сфизическими, умственными
и/или сенсорными недостатками должны пользовать-
ся изделием только под присмотром. Запрещается
пользоваться изделием в состоянии алкогольного или
наркотического опьянения.
� донного клапа. Перед установкой смесителя необ-
ходимо регулировочными кранами выровнять авле-
ние холодной игорячей воды при помощи вентмлей
регулирующих подачу воды вквартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии овозмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Трубы иарматура должны быть установлены,
промыты и проверены в соответствии с действую-
щими нормами.
• Необходимо соблюдать требования по монтажу,
действующие всоответствующих странах.
• Перед подштукатурным клапаном, предназначен-
ным для 3 потребителей, нельзя подключать
запорное устройство (например, однорычажный
смеситель)!
• Если термостат или смеситель настроен на
максимальную температуру горячей воды, в
результате гидравлического открывания запорно-
го клапана возможны ожоги. Hansgrohe рекомен-
дует использовать функцию "Safety Function".
Технические данные
Рабочее давление:
не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении:
1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды:
не более. 70°C
65°C
Рекомендуемая темп. гор. воды:
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!

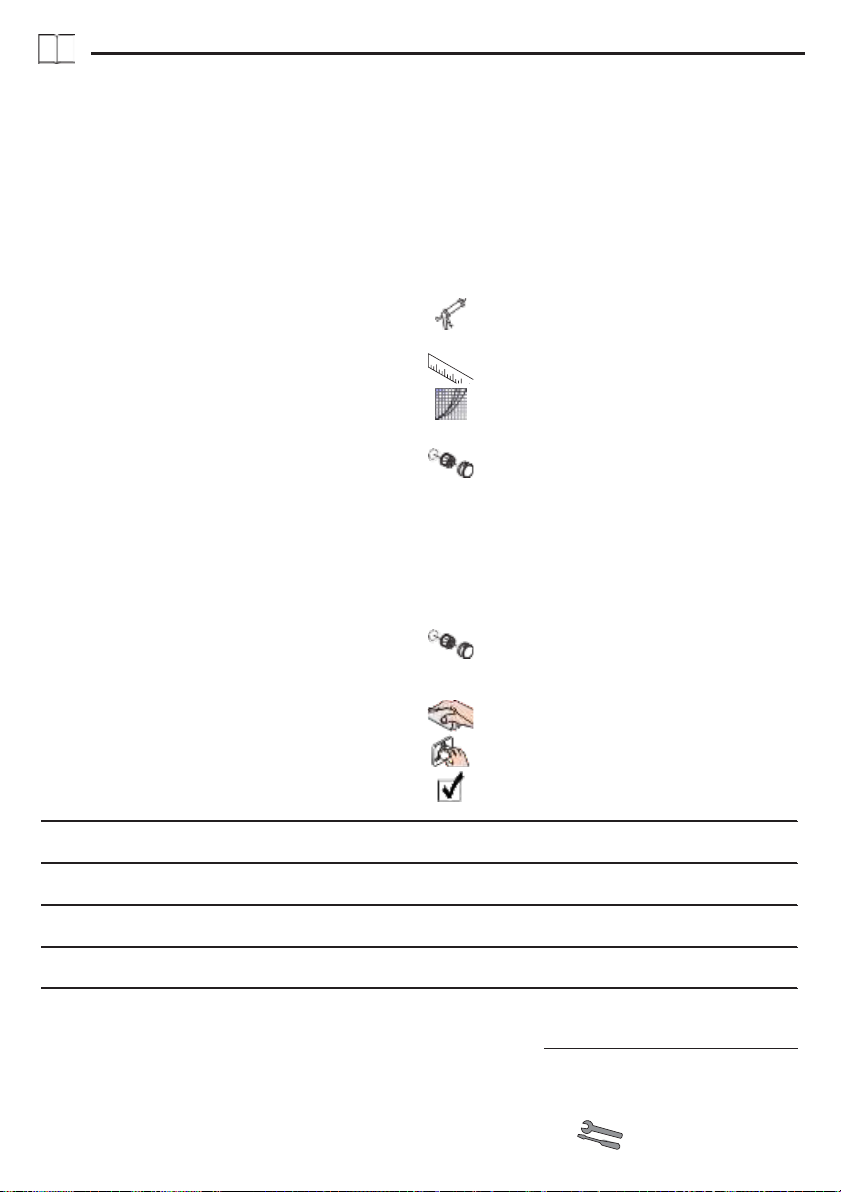

Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Размеры (см. стр. 40)
Схема потока (см. стр. 41)
Κомплеκт (см. стр. 42)
XXX = Цветная кодировка
000 = Xром
250 = Brushed Gold-Optic
400 = Белый/Xром
450 = Белый
600 = Черный/Xром
950 = Brushed Brass
+
Специальные принадлежности
(см. стр. 43)
не включено вобъем поставки!
Очистка (см. стр. 44)
Эксплуатация (см. стр. 39)
Знак технического контроля
(см. стр. 45)
Устранение неисправности
Неисправность
Причина
Вентиль заедает
- Select запорный клапан DN9
повреждена
- Замените Select запорный
клапан DN9
Из душа или выхода капает вода
- Select запорный клапан DN9
повреждена
- Замените Select запорный
клапан DN9
Переключатель не нажимается
или не имеет функции
- С запорного клапана не снят
предохранитель
- Снимите предохранитель с
запорного клапана
Переключатель заклинило, он
тяжело переключается.
- На прокладке нет смазки.
- Смазать прокладку.
Переключатель не держится
- Select-Adapter укорочен
неправильно
- Укоротить имонтировать
Select-Adapter, как показано на
рисунке 7 (см. стр. 34 + 37)
- Сначала следует полностью
вдовить переключатель врозетку,
затем монтировать розетку
Монтаж (см. стр. 33)
14

Suomi
�
T ur v allisuusohjee t
� Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
� Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
� Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti
rajoittuneet aikuiset eivät saa käyttää suihkujärjestel-
mää ilman valvontaa. Alkoholin tai huumeiden
vaikutuksessa olevat henkilöt eivät saa käyttää
suihkujärjestelmää.
� Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä
on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien
mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Rappauksen alaisen 3:n käyttöpisteen venttiilin eteen
ei saa kytkeä suljinta (esim. yksivipusekoitinta)!
• Jos termostaatin tai sekoittimen lämpimän veden
lämpötila on säädetty maksimiin, sulkuventtiilin
hydraulinen avautuminen voi aiheuttaa palovammo-
ja. Hansgrohe suosittelee siksi "Safety Function"
-varustusta.
Tekniset tiedot
Käyttöpaine:
Suositeltu käyttöpaine:
Koestuspaine:
maks. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
maks. 70°C
Kuuman veden lämpötila:
Kuuman veden suosituslämpötila:
Lämpödesinfektio:
65°C
maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Mitat (katso sivu 40)
Virtausdiagrammi (katso sivu 41)
Varaosat (katso sivu 42)
XXX = Värikoodaus
000 = Kromi
250 = Brushed Gold-Optic
400 = Valkoinen/Kromi
450 = Valkoinen
600 = Musta/Kromi
950 = Brushed Brass
+
Erityisvaruste (katso sivu 43)
ei kuulu toimitukseen
Puhdistus (katso sivu 44)
Käyttö (katso sivu 39)
Koestusmerkki (katso sivu 45)
Häiriö
Syy
Toimenpide
Venttiili raskaskäyttöinen
- Select Sulkuventtiili DN9 vahingoit-
tunut
- Vaihda Select Sulkuventtiili DN9
Käsisuihkusta tai hanasta tippuu
vettä
- Select Sulkuventtiili DN9 vahingoit-
tunut
- Vaihda Select Sulkuventtiili DN9
Painiketta ei voi painaa, tai sillä ei
ole toimintoa
- Sulkuventtiilin varmistinta ei ole
otettu pois
- Poista sulkuventtiilin varmistin
Painike ei liiku, liikkuu huonosti
- Tiivistettä ei enää rasvattu
- Rasvaa tiiviste
Painike ei pidä
- Select-adapteri lyhennetty väärin
- Lyhennä ja asenna Select-adapteri
kuvan 7 mukaisesti
(katso sivu 34 + 37)
- Työnnä painike kokonaan
renkaaseen ja asenna rengas sen
jälkeen
Asennus (katso sivu 33)
15

Svenska
�
Säkerhetsanvisningar
� Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
� Produkten får bara användas till kroppshygien med
bad och dusch.
� Barn samt vuxna med fysiska, psykiska eller
sensoriska funktionshinder får inte använda
produkten ensamma. Personer som är påverkade av
alkohol- eller droger får inte använda produkten.
� Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har trans-
portskador innan den monteras. Efter monteringen
accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande
normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Det får inte finnas någon avspärrning monterad före
den infällda ventilen för 3 förbrukare (t.ex. enspaks-
blandare)!
• Om termostaten eller blandaren är inställd på
maximal varmvattentemperatur kan det uppstå
skållningar genom spärrventilens hydrauliska
öppning. Hansgrohe rekommenderar därför att
"Safety Function" installeras.
Tekniska data
Driftstryck:
Rek. driftstryck:
Tryck vid provtryckning:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
max. 70°C
65°C
max. 70°C / 4 min
Varmvattentemperatur:
Rek. varmvattentemp.:
Termisk desinfektion:
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Måtten (se sidan 40)
Flödesschema (se sidan 41)
Reservdelar (se sidan 42)
XXX = Färgkodning
000 = Krom
250 = Brushed Gold-Optic
400 = Vit/Krom
450 = Vit
600 = Svart/Krom
950 = Brushed Brass
+
Specialtillbehör (se sidan 43)
medföljer ej leveransen
Rengöring (se sidan 44)
Hantering (se sidan 39)
Testsigill (se sidan 45)
Störning
Orsak
Åtgärd
Ventil trög
- Select Spärrventil DN9 defekt
- Byt ut Select Spärrventil DN9
Det droppar ur handdusch eller
utloppspip till kar
- Select Spärrventil DN9 defekt
- Byt ut Select Spärrventil DN9
Det går inte att trycka in knappen
el. den saknar funktion
- Säkring framför spärrventil har inte
tagits bort
- Ta bort säkring framför spärrventil
Knapp klämmer, är trög
- Tätning inte längre smord
- Smörj tätning
Knappen håller inte
- Select-adapter felaktigt kortad
- Korta Select-adapter enligt bild
7 och montera (se sidan 34 + 37)
- Tryck först in knappen helt i
rosetten och montera därefter
rosetten
Montering (se sidan 33)
16

Lietuviškai
�
Saugumo technikos nurodymai
� Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
� Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
� Gaminiu draudžiama naudotis vaikams, taip pat
suaugusiems su fizine, dvasine negale ir (arba)
sensorikos sutrikimais. Gaminių taip pat draudžiama
naudotis asmenims, apsvaigusiems nuo alkoholio
arba narkotikų.
� Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus
pažeidimų nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų
dėl įrengimo.
• Prieš trims vartotojams skirtą potinkinį čiaupą negali
būti sumontuotas uždoris (pvz., maišytuvas su viena
svirtimi)!
• Jei termostatas arba maišytuvas nustatytas maksima-
liai vandens termperatūrai, hidrauliniu būdu atvėrus
blokuojamąjį vožtuvą galima nusiplikyti. Todėl
Hansgrohe rekomenduoja naudoti apsauginę
funkciją „Safety Function“.
Techniniai duomenys
Darbinis slėgis:
Rekomenduojamas slėgis:
Bandomasis slėgis:
ne daugiau kaip 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas:ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Išmatavimai (žr. psl. 40)
Pralaidumo diagrama (žr. psl. 41)
Atsarginės dalys (žr. psl. 42)
XXX = Spalvos
000 = Chrom
250 = Brushed Gold-Optic
400 = Balta/Chrom
450 = Balta
600 = Juoda/Chrom
950 = Brushed Brass
+
Specialūs priedai (žr. psl. 43)
nėra pridedama
Valymas (žr. psl. 44)
Eksploatacija (žr. psl. 39)
Bandymo pažyma (žr. psl. 45)
Gedimas
Priežastis
Priemonė
Ventilis sunkiai valdomas
- Select Uždarymo vožtuvas
DN9 ventilis
- Pakeisti Select Uždarymo vožtuvas
DN9
Laša iš čiaupo arba dušo galvos
- Select Uždarymo vožtuvas
DN9 ventilis
- Pakeisti Select Uždarymo vožtuvas
DN9
Mygtuko negalima paspausti arba
jis neveikia
- Nepašalintas blokuojamojo
vožtuvo saugiklis
- Pašalinkite blokuojamojo vožtuvo
saugiklį
Mygtukas stringa ir sunkiai juda
- N ebepat ep t as t ar piklis
- Patepkite tarpiklį
Mygtukas nesilaiko
- Netinkamai sutrumpintas Select
adapteris
- Select adapterį sutrumpinkite ir
sumontuokite, kaip pavaizduota
7 pav. (žr. psl. 34 + 37)
- Iš pradžių mygtuką iki galo
įspauskite į lizdą, o po to
sumontuokite lizdą.
Montavimas (žr. psl. 33)
17

Hrvatski
�
Sigurnosne upute
� Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
� Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
� Djeca, kao i tjelesno, mentalno i/ili senzorno
hendikepirane odrasle osobe ne smiju se koristiti
proizvodom bez nadzora. Osobe koje su pod
utjecajem alkohola ili droga ne smiju se koristiti
proizvodom.
� Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod
oštećen prilikom transporta. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testi-
rani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama
koji vrijede u dotičnoj zemlji.
• Ispred podžbuknog ventila za 3 trošila ne smije biti
priključen nikakav zapor (npr. jednoručna miješali-
ca)!
• Ako je termostat odnosno mješač namješten na
maksimalnu temperaturu tople vode, postoji
opasnost od opeklina zbog hidrauličkog otvora
zapornog ventila. Kompanija Hansgrohe stoga
preporučuje korištenje sigurnosne funkcije "Safety
Function".
Tehnički podatci
Najveći dopušteni tlak:
Preporučeni tlak:
Probni tlak:
tlak 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
tlak 70°C
Temperatura vruće vode:
Preporućena temperatura vruće vode:
65°C
Termička dezinfekcija:
tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
N emo jt e k or is titi silik on k o ji sadrži oct enu
kiselinu!
Mjere (pogledaj stranicu 40)
Dijagram protoka
(pogledaj stranicu 41)
Rezervni djelovi
(pogledaj stranicu 42)
XXX = Boje
000 = Krom
250 = Brushed Gold-Optic
400 = Bijela/Krom
450 = Bijela
600 = Crna/Krom
950 = Brushed Brass
+
Posebni pribor
(pogledaj stranicu 43)
Nije sadržano u isporuci!
Čišćenje (pogledaj stranicu 44)
Upotreba (pogledaj stranicu 39)
Oznaka testiranja
(pogledaj stranicu 45)
Otklanjanje
Greška
Uzrok
Ventil je neprohodan
- Select zaporni ventil DN9 je
oštećen
- Zamijenite Select zaporni ventil
DN9
Tuš ili slavina kaplje
- Select zaporni ventil DN9 je
oštećen
- Zamijenite Select zaporni ventil
DN9
Tipka se ne može pritisnuti ili nema
nikakvu funkciju
- Nije uklonjen osigurač zapornog
ventila
- Uklonite osigurač zapornog ventila
Tipka zapinje i teško se pomiče
- Brtva više nije pomazana
- Podmažite brtvu
Tipka ne drži.
- Select-adapter pogrešno skraćen
- Skratite select-adapter u skladu sa
slikom 7 pa ga montirajte
(pogledaj stranicu 34 + 37)
- Najprije utisnite tipku do kraja u
rozetu pa zatim montirajte rozetu
Sastavljanje (pogledaj stranicu 33)
18

Türkçe
�
Güvenlik uyarıları
� Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
� Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
� Bedensel, ruhsal ve/veya sensörik engelli çocuk ve
yetişkinler gözetimsiz olarak duş sistemini kullanma-
malıdırlar. Alkol veya uyuşturucu etkisinde olanlar
duş sistemini kullanmamalıdır.
� Sıcak ve soğuk su bağlantıları arasında büyük basınç
farklılıkları varsa, bu basınç farklılıklarının dengelen-
mesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Boruların ve armatürün montajı, yıkanması ve
kontrolü geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• 3 tüketiciye yönelik sıva altı valfinden önce kapama
devreye sokulmamalıdır (örn. Tek kollu karıştırıcı)!
• Termostat veya karıştırıcı maksimum sıcak su
sıcaklığına ayarlanmışsa, kapatma valfinin hidrolik
deliği nedeniyle haşlanmalar meydana gelebilir.
Hansgrohe bu nedenle "Safety Function" (Güvenli
Fonksiyon) kurulumunu önerir.
Teknik bilgiler
İşletme basıncı:
Tavsiye edilen işletme basıncı:
Kontrol basıncı:
azami 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı:
Tavsiye edilen su ısısı:
Termik dezenfeksiyon:
azami 70°C
65°C
azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Ölçüleri (bakınız sayfa 40)
Akış diyagramı (bakınız sayfa 41)
Yedek Parçalar (bakınız sayfa 42)
XXX = Renkler
000 = Krom
250 = Brushed Gold-Optic
400 = Beyaz/Krom
450 = Beyaz
600 = Siyah/Krom
950 = Brushed Brass
+
Özel aksesuarlar (bakınız sayfa 43)
Teslimat kapsamına dahil değildir
Temizleme (bakınız sayfa 44)
Kullanımı (bakınız sayfa 39)
Kontrol işareti (bakınız sayfa 45)
arıza
sebep
yardım
Valf zor hareket ediyor
- Select Kesme valfı DN9 zarar
görmüş
- Select Kesme valfı DN9 değiştirin
Duş ya da çıkıştan su damlıyor
- Select Kesme valfı DN9 zarar
görmüş
- Select Kesme valfı DN9 değiştirin
Tuş kullanılamıyor veya işlevsiz
- Kapatma valfinin emniyeti
çıkarılmadı
- Kapatma valfinin emniyetini çıkarın
Düğme sıkıştı, zor çalışıyor
- Conta artık gresli değil
- Contayı gresleyin
Düğme durmuyor
- Select-Adapter hatalı biçimde kısal-
tılmış
- Select-Adapter'i şekil 7'e göre
kısaltın ve monte edin
(bakınız sayfa 34 + 37)
- Düğmeyi önce tamamen rozetin
içine bastırın ve ardından rozeti
monte edin
Montajı (bakınız sayfa 33)
19

Română
�
Instrucţiuni de siguranţă
� La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
� Produsul poate fi utilizat doar pentru spălarea,
menţinerea igienei şi curăţarea corpului.
� Copiii şi adulţii cu dizabilităţi corporale, mintale şi
senzor iale nu pot utiliza sis t emul de duş nesupr a v e -
gheaţi. De asemenea este interzisă utilizarea sistemu-
lui de duş de către persoane, care se află sub
influenţa alcoolului sau a drogurilor.
� Diferenţele de presiune mari între alimentarea cuapă
rece şi apă caldă trebuie echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.
• Înaintea ventilului de sub tencuială pentru 3
consumatori nu poate fi instalat nici un dispozitiv de
închidere (de ex. baterie monocomandă)!
• Dacă termostatul sau robinetul sunt reglaţi la
temperatura maximă de apă, datorită deschiderii
hidraulice a supapei de închidere poate apărea
pericol de opărire. Hansgrohe recomandă de aceea
setarea "Safety Function".
Date tehnice
Presiune de funcţionare:
Presiune de funcţionare recomandată:
Presiune de verificare:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde:
max. 70°C
65°C
Temperatura recomandată a apei calde:
Dezinfecţie termică:
max. 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Dimensiuni (vezi pag. 40)
Diagrama de debit (vezi pag. 41)
Piese de schimb (vezi pag. 42)
XXX = Coduri de culori
000 = Crom
250 = Brushed Gold-Optic
400 = Alb/Crom
450 = Alb
600 = Negru/Crom
950 = Brushed Brass
+
Accesorii opţionale (vezi pag. 43)
nu este inclus în setul livrat
Curăţare (vezi pag. 44)
Utilizare (vezi pag. 39)
Certificat de testare (vezi pag. 45)
Deranjament
Cauza
Măsuri de remediere
Ventilul se mişcă greu.
- Select Ventil de închidere
DN9 este deteriorată.
- Schimbaţi Select Ventil de
închidere DN9
Picură din capătul de duş sau pipă.
- Select Ventil de închidere
DN9 este deteriorată.
- Schimbaţi Select Ventil de
închidere DN9
Butonul nu poate fi apăsat sau nu
funcţionează
- Siguranţa de la supapa de
închidere nu a fost îndepărtată
- Îndepărtaţi siguranţa de la supapa
de închidere
Butonul este blocat, funcţionează
greu.
- Garnitura nu este unsă.
- Ungeţi garnitura.
Butonul nu se fixează
- Adaptorul Select este prescurtat
incorect
- Prescurtaţi şi montaţi adaptorul
Select conform figurii
7 (vezi pag. 34 + 37)
- Mai întâi apăsaţi butonul complet
în rozetă şi apoi montaţi rozeta
Montare (vezi pag. 33)
20
