Hans Grohe ShowerSelect 15738400 User manual

2
4
6
8
DE Gebrauchsanleitung /Montageanleitung
FR Mode d'emploi/Instructions de montage
EN Instructions for use /assemblyinstructions
NL Gebruiksaanwijzing /Handleiding
ShowerSelect
15763000
40
°C
ShowerSelect S
15743000
40
°C
ShowerSelect
15738400 / 15738600
40
°C

2
cAbgang 1
dAbgang 2

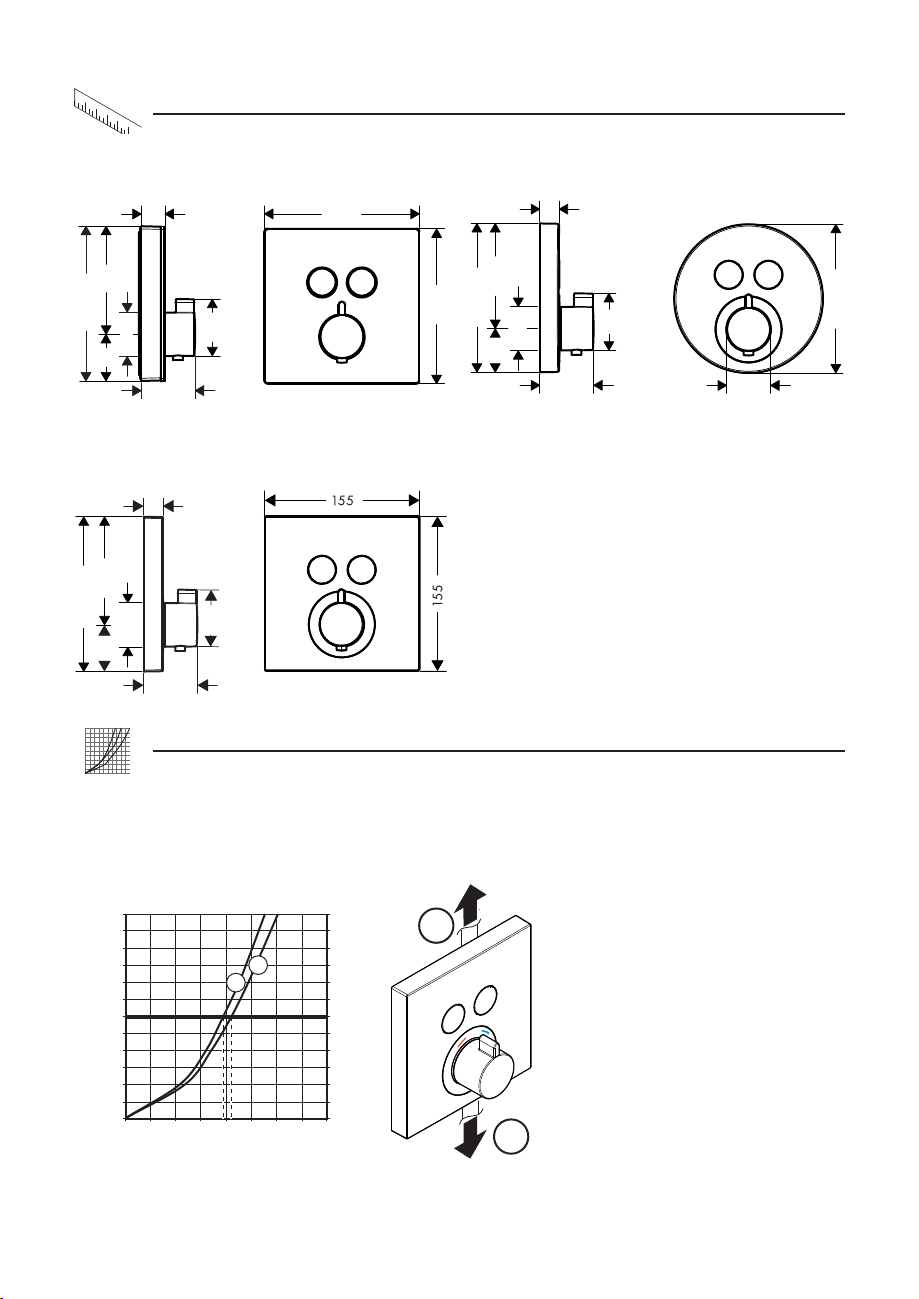

Maße (siehe Seite )
Durchflussdiagramm
(siehe Seite )
Freier Durchfluss bei 0,3 MPa:
• Der Thermostat ist mit Rückflussverhinde-
rern ausgestattet. Rückflussverhinderer
müssen gemäß DIN EN 1717 regelmäßig
in Übereinstimmung mit nationalen oder
regionalen Bestimmungen (DIN 1988
einmal jährlich) auf ihre Funktion geprüft
werden.
•Um die Leichtgängigkeit der Regeleinheit
zu gewährleisten, sollte der Thermostat
von Zeit zu Zeit auf ganz warm und ganz
kalt gestellt werden.
Kein essigsäurehaltiges Silikon verwenden!
Einjustieren (siehe Seite )
Nach erfolgter Montage muss die Auslauf-
temperatur des Thermostaten überprüft wer-
den. Eine Korrektur ist erforderlich wenn die
an der Entnahmestelle gemessene Tempera-
tur von der am Thermostaten eingestellten
Temperatur abweicht.
Safety Function (siehe Seite )
Dank der Safety Function lässt sich die ge-
wünschte Höchsttemperatur von z. B. max.
42 ºC voreinstellen.
Wartung (siehe Seite )
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geisti-
gen und / oder sensorischen Einschränkungen dür-
fen das Duschsystem nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Duschsystem nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Ist der Thermostat bzw. Mischer auf maximale Warm-
wassertemperatur eingestellt, kann es durch die hyd-
raulische Öffnung des Absperrventils zu Verbrühungen
kommen. Hansgrohe empfiehlt daher die Einrichtung
der "Safety Function".
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch

3
Montage siehe Seite 
Störung Ursache Abhilfe
Wenig Wasser -Versorgungsdruck nicht ausreichend -Leitungsdruck prüfen
-Schmutzfangsieb der Regeleinheit
verschmutzt
-Schmutzfangsiebe vor dem Ther-
mostat und auf der Regeleinheit
reinigen
-Siebdichtung der Brause ver-
schmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird bei
geschlossener Armatur in die Kaltwas-
serleitung gedrückt oder umgekehrt
-Rückflussverhinderer verschmutzt /
defekt
-Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
-Thermostat wurde nicht justiert -Thermostat justieren
-Zu niedrige Warmwassertemperatur -Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich -Regeleinheit verkalkt -Regeleinheit austauschen
-Bei Neuinstallation Grundkörper falsch
angeschlossen (Soll: kalt rechts, warm
links) oder 180º verdreht eingebaut
-Funktionsblock um 180º verdreht
einbauen
Druckknopf der Sicherheitssperre
ohne Funktion
-Feder defekt -Feder bzw. Druckknopf reinigen u.
leicht fetten, ggf. austauschen
-Druckknopf verkalkt
Ventil schwergängig -Select Absperrventil DN9 beschä-
digt
-Select Absperrventil DN9 austau-
schen
Brause oder Auslauf tropft -Select Absperrventil DN9 beschä-
digt
-Select Absperrventil DN9 austau-
schen
Taster lässt sich nicht betätigen bzw.
ist ohne Funktion
-Sicherung vom Absperrventil wurde
nicht entfernt
-Sicherung vom Absperrventil ent-
fernen
Taster klemmt, ist schwergängig -Dichtung nicht mehr gefettet -Dichtung fetten
Taster hält nicht -Select-Adapter fehlerhaft gekürzt -Select-Adapter entsprechend Bild 6
kürzen und montieren (siehe Seite )
-Taster erst vollständig in Rosette ein-
drücken und anschließend Rosette
montieren
Reinigung
siehe beiliegende Broschüre.
Serviceteile (siehe Seite )
Farbcodierung
000 = chrom
400 = weiß/chrom
450 = weiß
600 = schwarz/chrom
610 = schwarz
Bedienung (siehe Seite )
Bei der ersten Inbetriebnahme und nach
Ab- / Anstellen der Wasserversorgung kann
kurzzeitig minimal Wasser austreten.
Prüfzeichen (siehe Seite )
Deutsch

4
cSortie 1
dSortie 2
Dimensions (voir pages )
Diagramme du débit
(voir pages )
Débit libre à 0,3 MPa:
• Le mitigeur thermostatique est équipé de
clapets anti-retour. Les clapets anti-retour
doivent être examinés régulièrement
conformément à la norme EN 1717 ou
conformément aux dispositions nationales
ou régionales quant à leur fonction (au
moins une fois par an).
• Pour assurer le mouvement facile de
l´élément thermostatique, le thermostat
devrait être placé de temps en temps en
position très chaude et très froide.
Ne pas utiliser de silicone contenant de
l'acide acétique!
Réglage (voir pages )
Le montage terminé, contrôler la température
de l’eau puisée au mitigeur thermostatique.
Un étalonnage est nécessaire si la tempé-
rature de l’eau mitigée mesurée au point
de puisage diffère sensiblement de celle
affichée sur le thermostat.
Safety Function (voir pages )
Grâce à la fonction Safety, il est possible
de prérégler la température maximale par
exemple max. 42º C souhaitée.
Entretien (voir pages )
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Si le thermostat ou le mélangeur est réglé sur la
température maximale d'eau chaude, l'ouverture
hydraulique de la vanne d'arrêt risque d'être à l'ori-
gine d'ébouillantages. C'est la raison pour laquelle
Hansgrohe recommande de recourir à la fonction de
sécurité « Safety Function ».
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Désinfection thermique: max. 70°C / 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l'eau
potable!
Français

5
Montage voir pages 
Dysfonctionnement Origine Solution
Pas assez d´eau -Pression d´alimentation insuffisante -Contrôler la pression
-Filtre de l´élément thermostatique
encrassé
-Nettoyer les filtres devant le mitigeur
thermostatique et sur la cartouche
-Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la dou-
chette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet
fermé
-Clapet anti-retour encrassé ou
défectueux
-Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
-Le thermostat n´a pas été réglé -Régler le thermostat
-Température d'eau chaude trop
basse, pas d´eau froide
-Augmenter la température d´eau
chaude entre 42ºC et 65ºC
Le réglage de la température n´est
pas possible
-Cartouche thermostatique entartrée -Changer la cartouche thermosta-
tique
-La pièce de base a une alimentation
inversée (l´eau froide doit être à
droite et l´eau chaude à gauche)
ou elle est montée à l´envers
-Montez le bloc de fonction à 180º
Bouton à pression du verrouillage de
sécurité défectueux
-Ressort défectueux -Nettoyer le ressort ou bien le bou-
ton à pression, le changer éventuel-
lement
-Bouton à pression entartré
Fonctionnement de la poignée
difficile
-Select robinet d’arrêt DN9 d´arrêt
défectueux
-Changez le Select robinet d’arrêt
DN9
La douchette ou le bec verseur goutte -Select robinet d’arrêt DN9 d´arrêt
défectueux
-Changez le Select robinet d’arrêt
DN9
Bouton impossible à actionner ou
sans réaction
-La sécurité de la vanne d'arrêt n'a
pas été retirée
-Retirer la sécurité de la vanne
d'arrêt
Bouton coincé, grippé -Joint dégraissé -Graisser le joint
Le bouton ne tient pas -Raccourcissement incorrect de
l'adaptateur Select
-Raccourcir l'adaptateur Select
conformément à la figure 6 et
le monter (voir pages )
-Enfoncer complètement le bouton
dans la rosette, puis monter la
rosette
Nettoyage
voir la brochure ci-jointe.
Pièces détachées (voir pages )
Couleurs
000 = chromé
400 = blanc/chromé
450 = blanc
600 = noir/chromé
610 = noir
Instructions de service (voir pages )
Lors de la première mise en service et après
la coupure/remise en marche de l'alimenta-
tion en eau, il est possible qu'un léger filet
d'eau s'échappe temporairement
Classification acoustique et
débit (voir pages )
Français

6
cOutlet 1
dOutlet 2
Dimensions (see page )
Flow diagram
(see page )
Rate of flow by 0,3 MPa:
• The mixer is equipped with check valves.
The check valves must be checked
regularly according to DIN EN 1717 in
accordance with national or regional
regulations (at least once a year).
• To guarantee the smooth running of the
thermostat, it is necessary from time to
time to turn the thermostat from total hot
to total cold.
Do not use silicone containing acetic acid!
Adjustment (see page )
After the installation, the output tempera-
ture of the thermostat must be checked. A
correction is necessary if the temperature
measured at the output differs from the
temperature set on the thermostat.
Safety Function (see page )
The desired maximum temperature for exam-
ple max. 42º C can be pre-set thanks to the
safety function.
Maintenance (see page )
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this shower
system without proper supervision. Persons under
the influence of alcohol or drugs are prohibited from
using this shower system.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• If the thermostat or mixer is set to maximum water
temperature, there is a risk of scalding at hydraulical
opening of the check valve. For this reason, Hansgro-
he recommends that you set up the "Safety Function".
Special information for UK
If installing this product with a pump, please be aware
that it has to have negative head switching. This product
will not function with a positive head pump..
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Thermal disinfection: max. 70°C / 4 min
Safety against backflow
The product is exclusively designed for drinking water!
English

7
Assembly see page 
Fault Cause Remedy
Insufficient water -Supply pressure inadequate -Check water pressure (If a pump
has been installed check to see if
the pump is working).
-Regulator filter dirty -Clean filter in front of the mixer and
on the MTC-thermo cartridge
-Shower filter seal dirty -Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
-Backflow preventers dirty or leaking -Clean backflow preventers, ex-
change if necessary
Spout temperature does not cor-
respond with temperature set
-Thermostat has not been adjusted -Adjust thermostat
-Hot water temperature too low -Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible -thermo cartridge calcified -Exchange thermo cartridge
-For new installations: basic body
incorrectly connected (should be:
cold right, hot left) or installed with
180º rotation
-Install function block turned through
180º
Safety stop button not operating -Spring defective -Clean spring and/or button, ex-
change if necessary
-Button calcified
Valve stiff -Select stop valve DN9 damaged -Exchange Select stop valve DN9
Shower or spout dripping -Select stop valve DN9 damaged -Exchange Select stop valve DN9
Pushbutton cannot be actuated or is
without function
-Safety guard of isolating valve has
not been removed
-Remove safety guard from isolating
valve
Pushbutton is jammed or stiff -Seal needs greasing -Grease the seal
Pushbutton does not snap in -Select Adapter incorrectly trimmed -Trim and mount Select Adapter ac-
cording to Fig. 6 (see page )
-First, fully press the pushbutton
down into the rosette; then, mount
the rosette
Cleaning
see enclosed brochure.
Spare parts (see page )
Colors
000 = chrome plated
400 = white/chrome plated
450 = white
600 = black/chrome plated
610 = black
Operation (see page )
Minor leaking may occur briefly during
initial commissioning and interruption/restart
of the water supply.
Test certificate (see page )
English



cUitgang 1
dUitgang 2
Maten (zie blz. )
Doorstroomdiagram
(zie blz. )
Vrije doorstroom bij 0,3 MPa:
• De thermostaat is voorzien van terugslag-
kleppen. Keerkleppen moeten volgens
DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het funktio-
neren gecontroleerd worden. (Tenminste
een keer per jaar).
• Om het soepel lopen van de regeleen-
heid te garanderen moet de thermostaat
van tijd tot tijd op heel koud en heel warm
worden ingesteld.
Gebruik geen zuurhoudende silicone!
Correctie (zie blz. )
Na montage dient de uitstroomtempera-
tuur van de thermostaat gecontroleerd te
worden. Een correctie is noodzakelijk als
de aan het tappunt gemeten temperatuur
afwijkt van de op de thermostaat ingestelde
temperatuur.
Safety Function (zie blz. )
Dankzijd de Safety Function kan de ge-
wenste maximale temperatuur van bijv. max.
42º C van te voren worden ingesteld.
Onderhoud (zie blz. )
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Kinderen en volwassenen met lichamelijke, gees-
telijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
•De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• Als de thermostaat c.q. mengkraan ingesteld is op
de maximale warmwatertemperatuur, kunnen door
de hydraulische opening van de afsluiter brandwon-
den ontstaan. Hansgrohe raadt daarom aan om de
"Safety Function" in te stellen.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water:
Thermische desinfectie:
max. °C
max. °C / 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands


Montage zie blz. 
Storing Oorzaak Oplossing
Weinig water -Druk te laag -Druk controleren
-Vuilzeef van thermo-element verstopt -Vuilvangzeefjes en zeefjes van rege-
leenheid reinigen
-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt
in gesloten toestand in koud water
leiding of omgekeerd
-Terugslagkleppen vervuild of defect -Terugslagkleppen reinigen dan wel
uitwisselen
Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen
-Thermostaat niet ingesteld -Thermostaat instellen
-Temperatuur van warm water te
laag
-Warmwater toevoer verhogen min.
42ºC naar 65ºC
Temperatuur niet regelbaar -regeleenheid verkalkt -regeleenheid uitwisselen
-Bij nieuwe installaties: basisgarni-
tuur verkeerd aangesloten (moet
zijn koud rechts en warm links) of
180º gedraaid gemonteerd
-Functieblok 180º draaien
Safety Stop knop op thermostaat-
greep functioneert niet
-Veer defect -Veer en/of drukknop reinigen dan
wel uitwisselen
-Drukknop verkalkt
Kraan draait zwaar -Select inbouwstopkranen DN9
beschadigd
-Select inbouwstopkranen DN9
uitwisselen
Douche/uitloop lekt -Select inbouwstopkranen DN9
beschadigd
-Select inbouwstopkranen DN9
uitwisselen
Schakelaar kan niet bediend worden
c.q. heeft geen functie
-Zekering van de afsluitklep werd
niet verwijderd
-Verwijder zekering van de afsluit-
klep
Schakelaar klemt, is stroef -Afdichting niet meer ingevet -Afdichting invetten
Schakelaar blijft niet zitten -Select-adapter verkeerd ingekort -Select-adapter volgens afbeelding
6 inkorten en monteren (zie blz. )
-Schakelaar eerst volledig in de ro-
zet drukken en vervolgens de rozet
monteren
Reinigen
zie bijgevoegde brochure.
Service onderdelen (zie blz. )
Kleuren
000 = verchroomd
400 = wit/verchroomd
450 = wit
600 = zwart/verchroomd
610 = zwart
Bediening (zie blz. )
Bij het eerste gebruik en na het dicht- en
opnieuw opendraaien van de watervoorzie-
ning kann kort een kleine hoeveelheid water
ontsnappen.
Keurmerk (zie blz. )
Nederlands

1
SW 4 mm
(5 Nm)
4
SW 4 mm
SW 5 mm 3.
1.
2.
01800180
2.
1.
1.
2.
2.
1.
2.
1
2 3
4 5

11
SW 4 mm
1.
2.

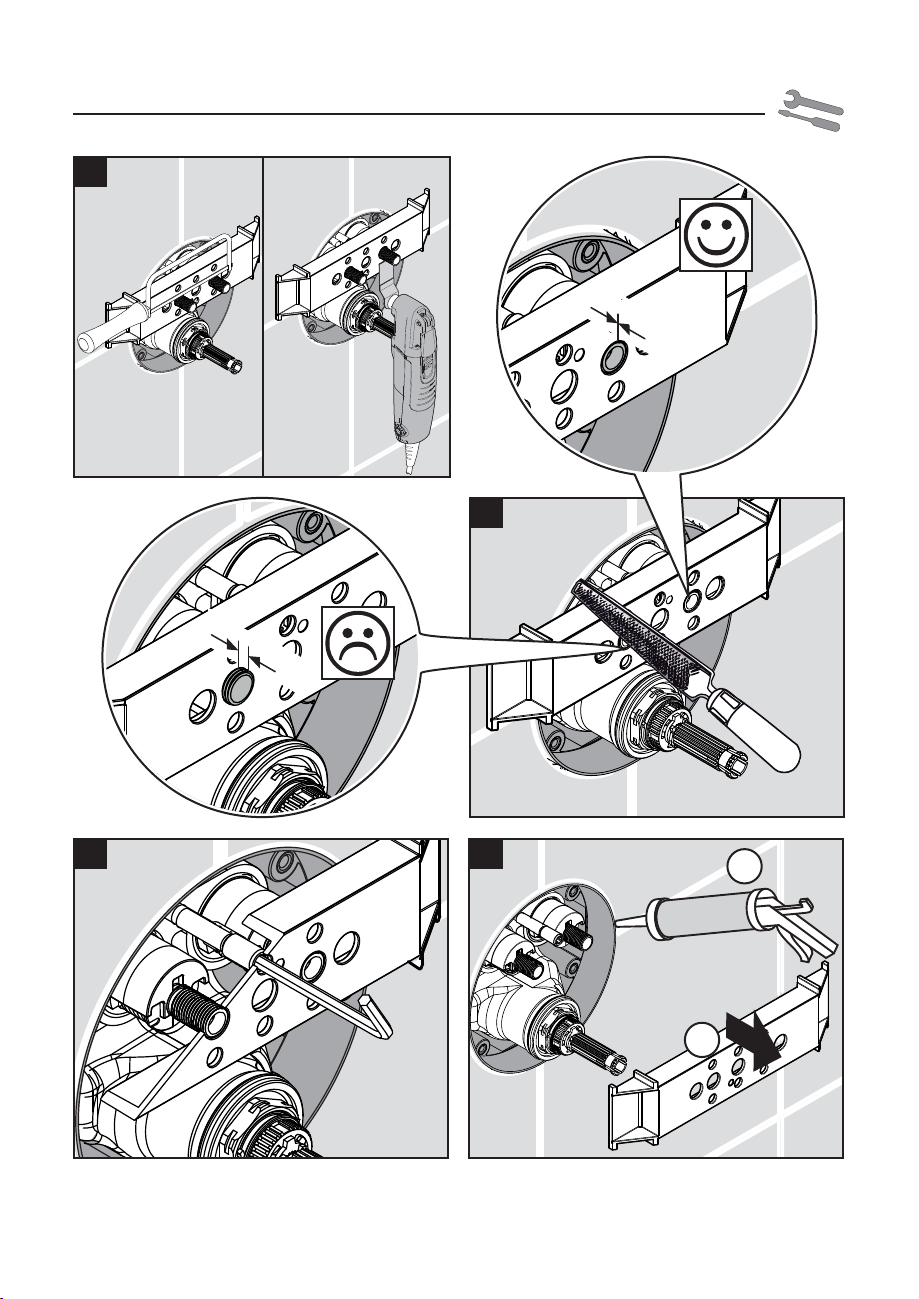

6
7
8 9
0 mm
> 0 mm

12
X
X + 11
1 - 2 mm
0 mm
2 mm
11 b
11 b
11 a
10 11 a
12

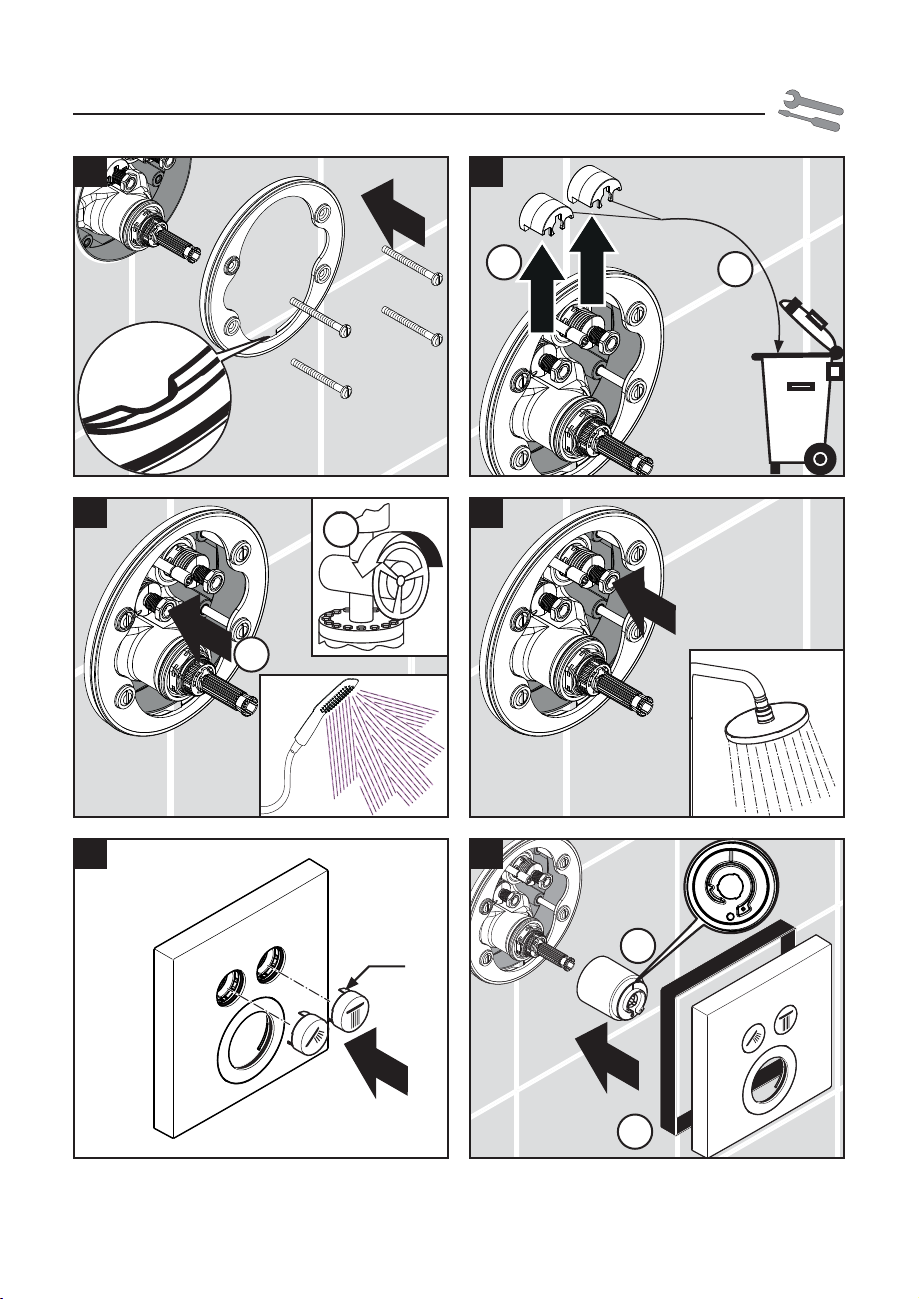

13 14

13
!
1.
2.
1.
2.
0,1 Nm
2.
1.
15 16
17 18
19 20
!

14
15
!
1.
2.
21 22
23

15
0°
max. 5° A
CB
SW 4 mm
SW 4 mm
(5 Nm)
Ø 7 mm
1.
2.


z. B. 42° C
for example 42° C
40
°C
2.
2.
SW 3 mm
1.
1.
40
°C
1
3
2
4
40
°C
40
°C
40
°C
!
1 2 3


40
°C
40
°C
7 8
SW 3 mm
(1 Nm)
40
°C
!
9
40
°C
2.
1.
!
5 6


SW 4 mm
40
°C
40
°C
1. 2.
2.
1.

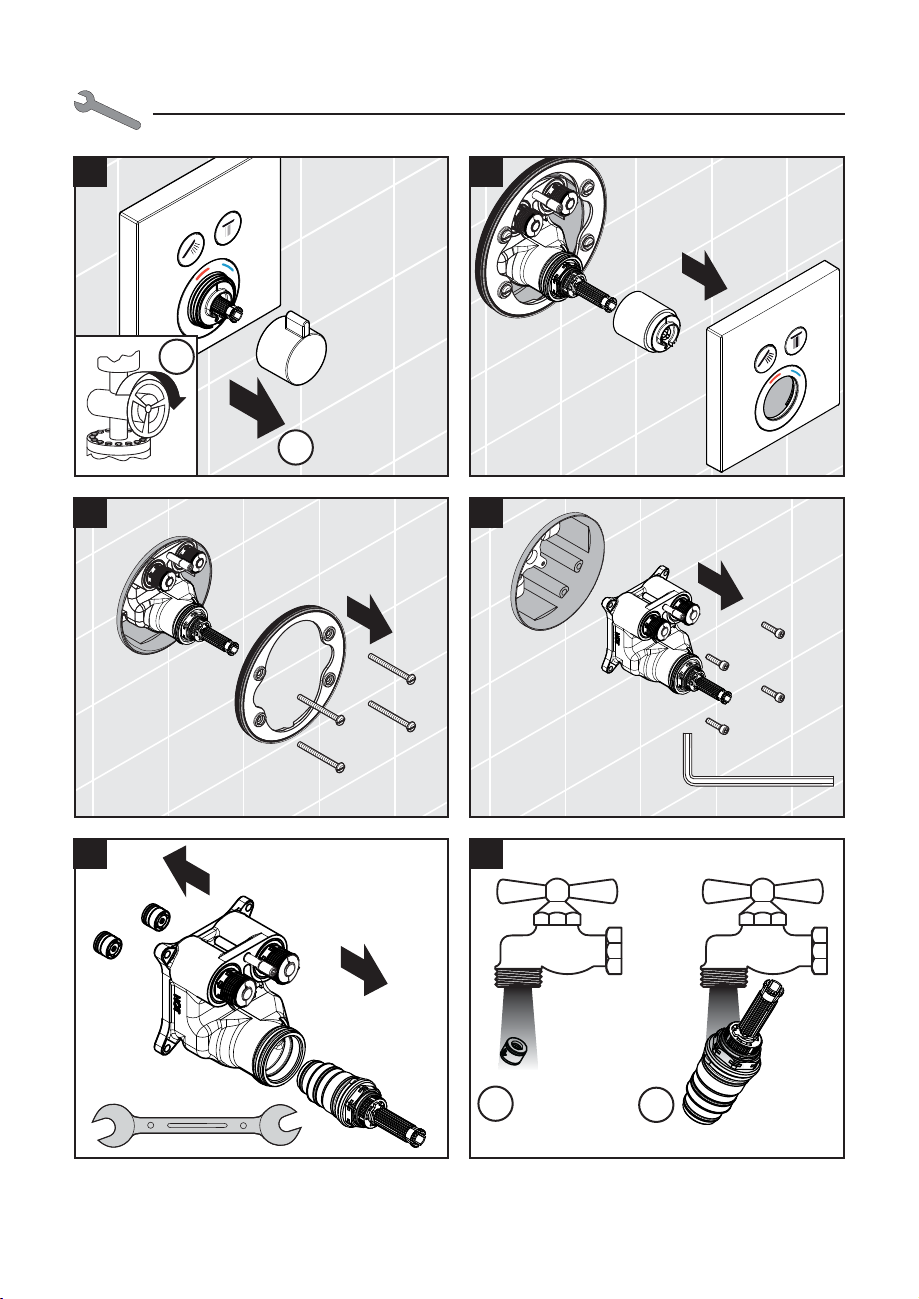

1 2
3 4
5 6
SW 27 mm


!
SW 4 mm
(5 Nm)
7 8
9
40
°C
!
11 12
SW 27 mm
(8 Nm)
40
°C
10
(0,1 Nm)
!


ShowerSelect
15738400 / 15738600 / 15763000
ShowerSelect S
15743000
20
Ø 44
57
54-82
47 108
155/155
bar
0 6 12 18 24 30 36 42 48
MPa
0 0,2 0,4 0,6 0,8
Q = l/min
Q = l/sec
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
5,50,55
6,00,60
1
2
40
°C
12
1
2
24
57
54 - 82
47 109
156/156
Ø 44
156
156
ShowerSelect S
15743000
20
150Ø
44Ø
57
54-82
44 106
44Ø
150Ø
ShowerSelect
15743000
ShowerSelect
15738400 / 15738600
