Metropol
32531000

2
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nicht als Haltegriff benutzt werden.
Es muss ein separater Haltegriff montiert werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Deutsch
Kein essigsäurehaltiges Silikon verwenden!
Durchflussdiagramm
(siehe Seite 19)
Maße (siehe Seite 19)
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Verlängerung 100 mm #97686000

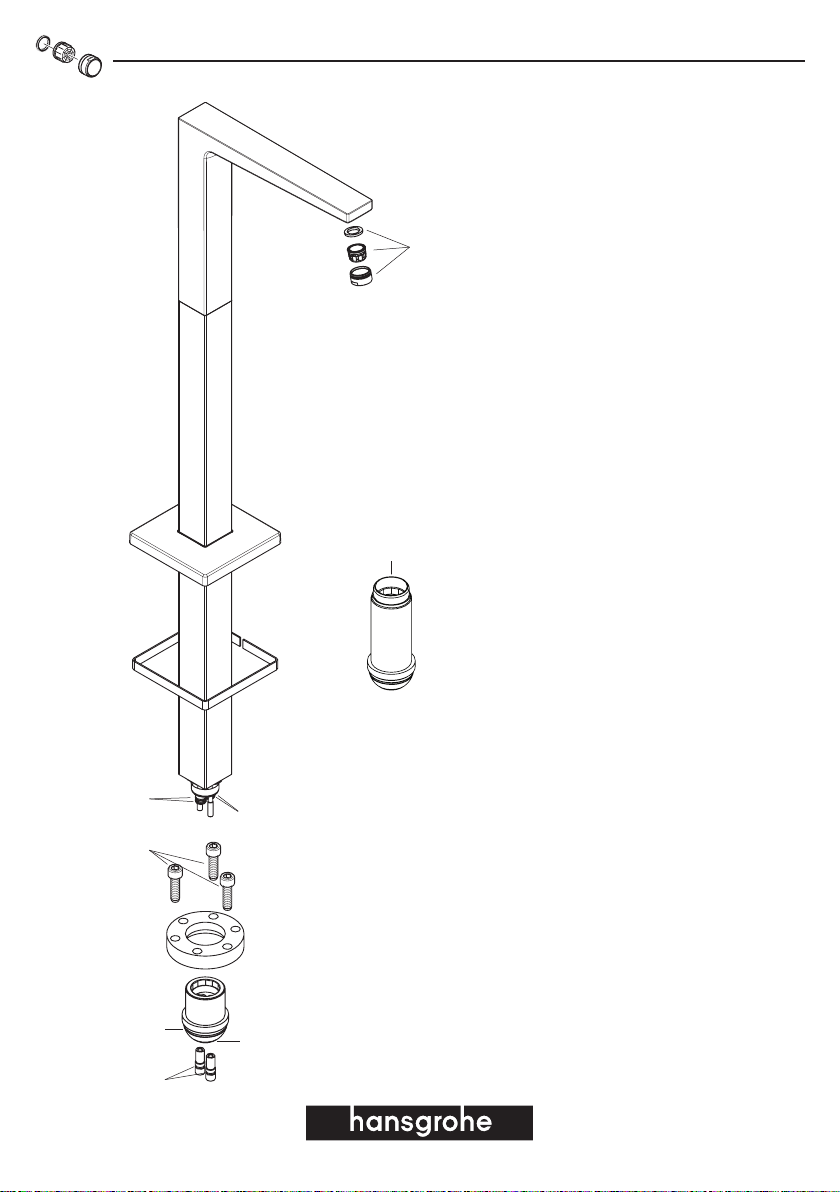

Serviceteile (siehe Seite 20)
Reinigung
siehe beiliegende Broschüre

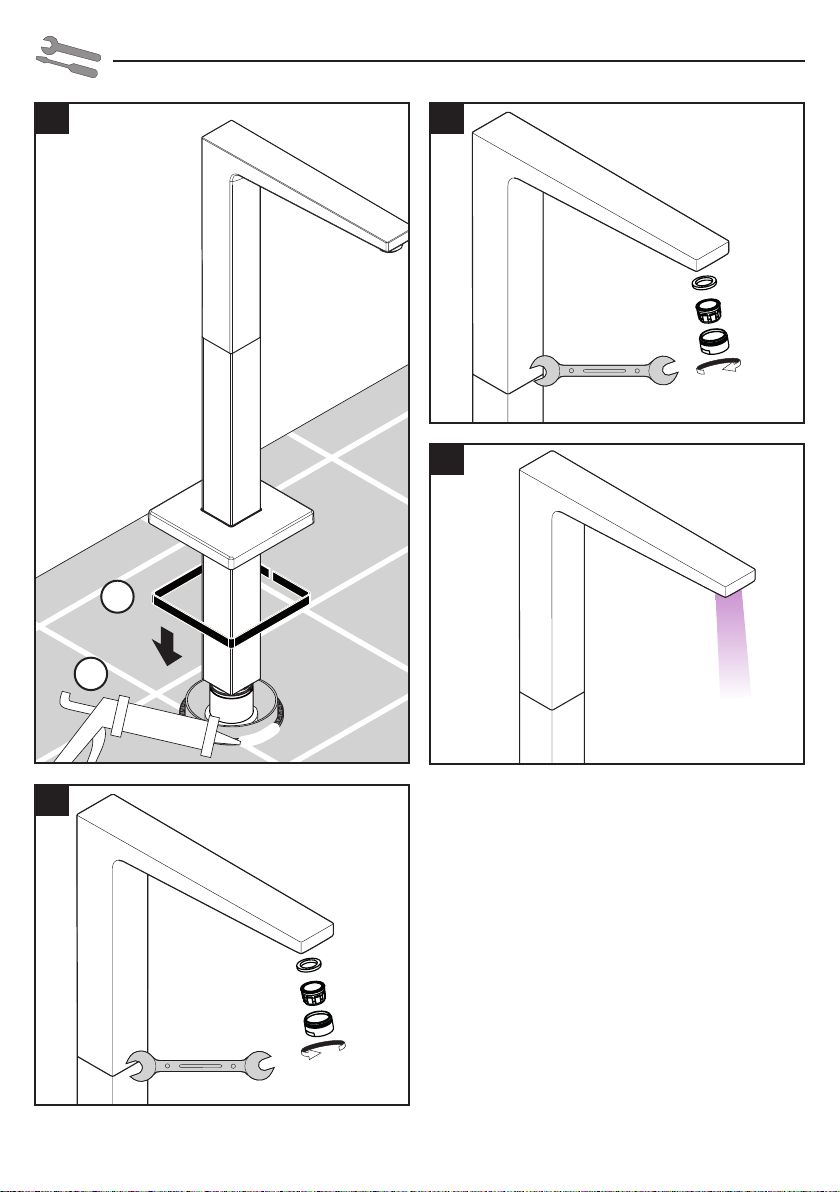

Montage
siehe Seite 17
Symbolerklärung
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit pas servir de poignée. Monter
pour cela une poignée séparée.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Français
Ne pas utiliser de silicone contenant de
l'acide acétique!
Diagramme du débit
(voir pages 19)
Dimensions (voir pages 19)
Accessoires en option (ne fait pas
partie de la fourniture)
jeu de rallonge 100 mm #97686000
Pièces détachées (voir pages 20)
Nettoyage
voir la brochure ci-jointe
Montage
voir pages 17
Description du symbole

3
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may not be used as a holding handle. A
separate handle must be installed.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
English
Do not use silicone containing acetic acid!
Flow diagram
(see page 19)
Dimensions (see page 19)
Special accessories (order as an
extra)
extension 100 mm #97686000
Spare parts (see page 20)
Cleaning
see enclosed brochure
Assembly
see page 17
Symbol description
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto non deve essere utilizzato come maniglia,
questa deve essere montata separatamente.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Italiano
Non utilizzare silicone contenente acido
acetico!
Diagramma flusso
(vedi pagg. 19)
Ingombri (vedi pagg. 19)
Accessori speciali (non contenuto
nel volume di fornitura)
Prolunga 100 mm #97686000
Parti di ricambio (vedi pagg. 20)
Pulitura
vedi il prospetto accluso
Montaggio
vedi pagg. 17
Descrizione simbolo

4
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto no debe ser utilizado como un elemento
de sujeción. Debe montarse un elemento de sujeción
separado.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Español
No utilizar silicona que contiene ácido
acético!
Diagrama de circulación
(ver página 19)
Dimensiones (ver página 19)
Opcional (no incluido en el sumi-
nistro)
Prolongación 100 mm #97686000
Repuestos (ver página 20)
Limpiar
ver el folleto adjunto
Montaje
ver página 17
Descripción de símbolos
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag niet als handgreep worden ge-
bruikt. Er moet een aparte handgreep gemonteerd
worden.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Nederlands
Gebruik geen zuurhoudende silicone!
Doorstroomdiagram
(zie blz. 19)
Maten (zie blz. 19)
Toebehoren (behoort niet tot het
leveringspakket)
Verlengstuk 100 mm #97686000
Service onderdelen (zie blz. 20)
Reinigen
zie bijgevoegde brochure
Montage
zie blz. 17
Symboolbeschrijving

5
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må ikke bruges som håndtag. Der skal
monteres et separat håndtag.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Dansk
Der må ikke benyttes eddikesyreholdig
silikone!
Gennemstrømningsdiagram
(se s. 19)
Målene (se s. 19)
Specialtilbehør (ikke med i leve-
ringsomfang)
Forlængersæt 100 mm #97686000
Reservedele (se s. 20)
Rengøring
se venligst den vedlagte brochure
Montering
se s. 17
Symbolbeskrivelse
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto não pode ser utilizado como pega de
apoio. Tem que ser montada uma pega separada.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Português
Não utilizar silicone que contenha ácido
acético!
Fluxograma
(ver página 19)
Medidas (ver página 19)
Acessórios especiais (não incluí-
do no volume de fornecimento)
Crescente 100 mm #97686000
Peças de substituição (ver página
20)
Limpeza
consultar a seguinte brochura
Montagem
ver página 17
Descrição do símbolo

6
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produktu nie wolno używać jako uchwytu do trzyma-
nia się. Należy zamontować osobny uchwyt.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Polski
Nie stosować silikonów zawierających kwas
octowy!
Schemat przepływu
(patrz strona 19)
Wymiary (patrz strona 19)
Wyposażenie specjalne (Nie jest
częścią dostawy)
Przedłużka 100 mm #97686000
Części serwisowe (patrz strona 20)
Czyszczenie
patrz dołączona broszura
Montaż
patrz strona 17
Opis symbolu
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt nesmí být používán jako madlo. Je nutné
namontovat samostatné madlo.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Česky
Nepoužívat silikon s obsahem kyseliny
octové!
Diagram průtoku
(viz strana 19)
Rozmìry (viz strana 19)
Zvláštní příslušenství (není sou-
částí dodávky)
prodloužení 100 mm #97686000
Servisní díly (viz strana 20)
Čištění
viz přiložená brožura
Montáž
viz strana 17
Popis symbolů

7
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Výrobok sa nesmie používať ako držadlo. K tomu
účelu sa musí namontovať samostatné držadlo.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
Slovensky
Nepoužívať silikón s obsahom kyseliny
octovej!
Diagram prietoku
(viď strana 19)
Rozmery (viď strana 19)
Zvláštne príslušenstvo (nie je
súčasťou dodávky)
Predlženie 100 mm #97686000
Servisné diely (viď strana 20)
Čistenie
nájdete v priloženej brožúre
Montáž
viď strana 17
Popis symbolov
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
该产品不得作扶柄使用。必须安装单独的扶
柄。
本产品只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
中文
请勿使用含有乙酸的硅胶！
流量示意图
(参见第页19)
大小(参见第页19)
选装附件(不在供货范围内)
加长件100mm#97686000
备用零件(参见第页20)
清洗
附有小手册
安装
参见第页17
符号说明

8
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие запрещается использовать в качестве
рукоятки. Следует устанавливать специальную
рукоятку.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Русский
Не применяйте силикон, содержащий
уксусную кислоту.
Схема потока
(см. стр. 19)
Размеры (см. стр. 19)
Специальные принадлежно-
сти (не включено в объем поставки!)
Удлинение 100 мм #97686000
Κомплеκт (см. стр. 20)
Очистка
см прилагаемая брошюра
Монтаж
см. стр. 17
Описание символов
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket nem szabad kapaszkodónak használni.
Ehhez külön kapaszkodót kell felszerelni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
Magyar
Ne használjon ecetsavtartalmú szilikont!
Átfolyási diagramm
(lásd a oldalon 19)
Méretet (lásd a oldalon 19)
Egyéb tartozék (a szállítási egy-
ség nem tartalmazza)
Hosszabbítás 100 mm #97686000
Tartozékok (lásd a oldalon 20)
Tisztítás
lásd a mellékelt brosúrát
Szerelés
lásd a oldalon 17
Szimbólumok leírása

9
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta ei saa käyttää kädensijana. On asennettava
erillinen kädensija.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Suomi
Älä käytä etikkahappopitoista silikonia!
Virtausdiagrammi
(katso sivu 19)
Mitat (katso sivu 19)
Erityisvaruste (ei kuulu toimituk-
seen)
Pidennys 100 mm #97686000
Varaosat (katso sivu 20)
Puhdistus
katso oheinen esite
Asennus
katso sivu 17
Merkin kuvaus
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får inte användas som handtag. Ett sepa-
rat handtag måste monteras.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Svenska
Använd inte silikon som innehåller ättiksyra!
Flödesschema
(se sidan 19)
Måtten (se sidan 19)
Specialtillbehör (medföljer ej
leveransen)
Förlängning 100 mm #97686000
Reservdelar (se sidan 20)
Rengöring
se den medföljande broschyren
Montering
se sidan 17
Symbolförklaring

10
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys neturi būti naudojamas kaip rankena.
Rankena montuojama atskirai.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
Lietuviškai
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Pralaidumo diagrama
(žr. psl. 19)
Išmatavimai (žr. psl. 19)
Specialūs priedai (nėra prideda-
ma)
Ilgiklis 100 mm #97686000
Atsarginės dalys (žr. psl. 20)
Valymas
žr. pridedamoje brošiūroje
Montavimas
žr. psl. 17
Simbolio aprašymas
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod ne smije služiti za pridržavanje. U tu se
svrhu mora postaviti zaseban rukohvat.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
Hrvatski
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Dijagram protoka
(pogledaj stranicu 19)
Mjere (pogledaj stranicu 19)
Posebni pribor (Nije sadržano u
isporuci!)
Produljenje 100 mm #97686000
Rezervni djelovi (pogledaj strani-
cu 20)
Čišćenje
se u priloženoj brošuri
Sastavljanje
pogledaj stranicu 17
Opis simbola

11
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir
tutma kolu monte edilmelidir.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Türkçe
Asetik asit içeren silikon kullanmayın!
Akış diyagramı
(bakınız sayfa 19)
Ölçüleri (bakınız sayfa 19)
Özel aksesuarlar (Teslimat kapsa-
mına dahil değildir)
Uzatma 100 mm #97686000
Yedek Parçalar (bakınız sayfa 20)
Temizleme
birlikte verilen broşür
Montajı
bakınız sayfa 17
Simge açıklaması
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Nu este permisă utilizarea produsului pe post de
mâner. este nevoie de montarea unui mâner cores-
punzător.
Produsul poate fi utilizat doar pentru spălarea, menţi-
nerea igienei şi curăţarea corpului.
Diferenţele de presiune mari între alimentarea cu
apă rece şi apă caldă trebuie echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia
nu acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare vala-
bile în ţara respectivă.
Română
Nu utilizaţi silicon cu conţinut de acid acetic!
Diagrama de debit
(vezi pag. 19)
Dimensiuni (vezi pag. 19)
Accesorii opţionale (nu este inclus
în setul livrat)
Prelungitor 100 mm #97686000
Piese de schimb (vezi pag. 20)
Curăţare
vezi broşura alăturată
Montare
vezi pag. 17
Descrierea simbolurilor

12
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Το προϊόν δεν επιτρέπεται να χρησιμοποιείται σαν
λαβή στήριξης. Για τον σκοπό αυτό πρέπει να τοπο-
θετηθεί ξεχωριστή λαβή στήριξης.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο
σαν μέσο λουτρού, υγιεινής και καθαρισμού του
σώματος.
Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου
και ζεστού νερού θα πρέπει να αντισταθμίζονται.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν
για ζημιές μεταφοράς. Μετά την εγκατάσταση δεν
αναγνωρίζονται ζημιές από τη μεταφορά ή επιφανεια-
κές ζημιές.
• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.
Ελληνικά
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Διάγραμμα ροής
(βλ. Σελίδα 19)
Διαστάσεις (βλ. Σελίδα 19)
Ειδικά αξεσουάρ (δεν περιλαμβά-
νεται στον παραδοτέο εξοπλισμό)
Σωλήνας επιμήκυνσης 100 mm #97686000
Ανταλλακτικά (βλ. Σελίδα 20)
Καθαρισμός
βλ. συνημμένο φυλλάδιο
Συναρμολόγηση
βλ. Σελίδα 17
Περιγραφή συμβόλων
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Proizvoda ne smete uporabljati kot držalnega roča-
ja. V ta namen je treba montirati poseben ročaj.
Ta izdelek se sme uporabljati le z namenom umiva-
nja, vzdrževanja higiene in telesne nege.
Velike razlike v tlaku med priključkom za mrzlo in
priključkom za toplo vodo je potrebno izravnati.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede morebi-
tnih transportnih poškodb. Po vgradnji transportne ali
površinske poškodbe ne bodo več priznane.
• Cevi in armaturo je treba montirati, izprati in preveriti
po veljavnih standardih.
• Upoštevati je treba pravilnike o inštalacijah, ki veljajo
v posamezni državi.
Slovenski
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Diagram pretoka
(glejte stran 19)
Mere (glejte stran 19)
Poseben pribor (Ni vključeno)
Podaljšek 100 mm #97686000
Rezervni deli (glejte stran 20)
Čiščenje
glejte priloženi brošuri
Montaža
glejte stran 17
Opis simbola

13
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Toodet ei tohi kasutada käepidemena. Paigaldage
eraldi käepide.
Toodet tohib kasutada ainult pesemis-, hügieeni- ja
kehapuhastamiseesmärkidel.
Kui külma ja kuuma vee ühenduste surve on väga
erinev, tuleb need tasakaalustada.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpor-
dikahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.
• Voolikute ja segisti paigaldamisel, loputamisel ja kont-
rollimisel tuleb lähtuda kehtivatest normatiividest
• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.
Estonia
Ärge kasutage äädikhapet sisaldavat
silikooni!
Läbivooludiagramm
(vt lk 19)
Mõõtude (vt lk 19)
Spetsiaalne lisavarustus (ei
sisaldu komplektis)
Pikendus 100 mm #97686000
Varuosad (vt lk 20)
Puhastamine
vt kaasasolevast brošüürist
Paigaldamine
vt lk 17
Sümbolite kirjeldus
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Šo produktu nedrīkst izmantot kā roku balstu. Nepie-
ciešams uzmontēt atsevišķu roku balstu.
Šo produktu drīkst izmantot tikai, lai mazgātos,
higiēnai un ķermeņa tīrīšanai.
Jāizlīdzina spiediena atšķirības starp aukstā un
karstā ūdens pievadiem.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai produk-
tam transportēšanas laikā nav radušies bojājumi. Pēc
iebūvēšanas bojājumi, kas radušies transportēšanas
laikā, vai virsmas bojājumi netiek atzīti.
• Cauruļvadi un armatūra ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standartiem.
• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.
Latvian
Neizmantot silikonu, kas satur etiķskābi!
Caurplūdes diagramma
(skat. lpp. 19)
Izmērus (skat. lpp. 19)
Speciāli aksesuāri (komplektā
netiek piegādāts)
Pagarinājums 100 mm #97686000
Rezerves daļas (skat. lpp. 20)
Tīrīšana
skatiet pievienotajā brošūrā
Montāža
skat. lpp. 17
Simbolu nozīme

14
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Proizvod se ne sme koristiti za kao ručka za
pridržavanje. U tu svrhu se mora postaviti zaseban
rukohvat.
Proizvod sme da se koristi samo za kupanje,
tuširanje i ličnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.
Srpski
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Dijagram protoka
(vidi stranu 19)
Mere (vidi stranu 19)
Poseban pribor (Nije sadržano u
isporuci)
Produžetak 100 mm #97686000
Rezervni delovi (vidi stranu 20)
Čišćenje
vidi priloženoj brošuri
Montaža
vidi stranu 17
Opis simbola
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Produktet skal ikke brukes som holdegrep. Det skal
monteres en separat holdegrep.
Produktet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Store trykkdifferanser mellom kaldt- og varmtvannstil-
koblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
Norsk
Ikke bruk silikon som inneholder eddiksyre!
Gjennomstrømningsdiagram
(se side 19)
Mål (se side 19)
Ekstratilbehør (ikke med i leveran-
sen)
Forlengelse 100 mm #97686000
Servicedeler (se side 20)
Rengjøring
se vedlagt brosjyre
Montasje
se side 17
Symbolbeskrivelse

15
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
Продуктът не бива да се използва като дръжка.
Трябва да се монтира отделна дръжка.
Позволено е използването на продукта само за
къпане, хигиена и цели на почистване на тялото.
Големите разлики в налягането между изводите за
студената и топлата вода трябва да се изравняват.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
• Тръбопроводите и арматурата трябва да се монти-
рат, промият и проверят в съответствие с валидните
норми.
• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.
БЪЛГАРСКИ
Не използвайте силикон, съдържащ оцет-
на киселина!
Диаграма на потока
(вижте стр. 19)
Размери (вижте стр. 19)
Специални принадлежности
(не се съдържа в обема на доставка)
Удължител 100 мм #97686000
Сервизни части (вижте стр. 20)
Почистване
от приложената брошура
Монтаж
вижте стр. 17
Описание на символите
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Produkti nuk duhet të përdoret si dorëze mbajtëse.
Duhet të montohet një dorezë mbajtëse e veçantë
Produkti duhet të përdoret vetëm qëllimet e banjave,
të higjienës dhe të larjes së trupit.
Ndryshimet e mëdha të presionit mes lidhjeve të ujit
të ftohtë dhe atij të ngrohtë duhen ekuilibruar.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
• Tubacionet dhe rubinetet duhet që të montohen, të
shpëlahen dhe të kontrollohen sipas standardeve në
fuqi
• Duhet të respektohen linjat udhëzuese të instalimit, të
vlefshme për vendet respektive.
Shqip
Mos përdorni silikon që në përbërje ka acid
acetik.
Diagrami i qarkullimit
(shih faqen 19)
Përmasat (shih faqen 19)
Pajisje të posaçme (nuk përfshihet
në vëllimin e furnizimit)
Zgjatësi 100 mm #97686000
Pjesët e servisit (shih faqen 20)
Pastrimi
shikoni broshurën bashkëngjitur
Montimi
shih faqen 17
Përshkrimi i simbolit

16











•



•

•





)19
)19


#97686000100
)20



17


17
Montage
10452180
21
4
3
1.
2.
1.
2.
3.
4.
5.
6 x
M10x35
SW 8 mm

18
Montage
65
8
7
> 2 min
1.
2.
SW 22 mm
2 Nm
SW 22 mm

19
Maße
Durchflussdiagramm
Metropol
32531000
Metropol
32531000
bar
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
5,50,55
6,00,60
036912 15 18 21 24 27 30
MPa
00,1 0,2 0,3 0,4 0,5
Q = l/min
Q = l
/
sec
44
12
°
124
235
815- 895
839- 919
Ø 148
max. 160
min. 80
G1/2

20
Serviceteile
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com 03/2017 9.06088.01
98123000
(10x1,5)
98371000
(29x3)
98162000
(44x2,5)
98419000
(7x2)
97686000
(60 mm)
98123000
(10x1,5)
97670000
(M10x35)
SW 8 mm
Metropol
32531000
96512000
