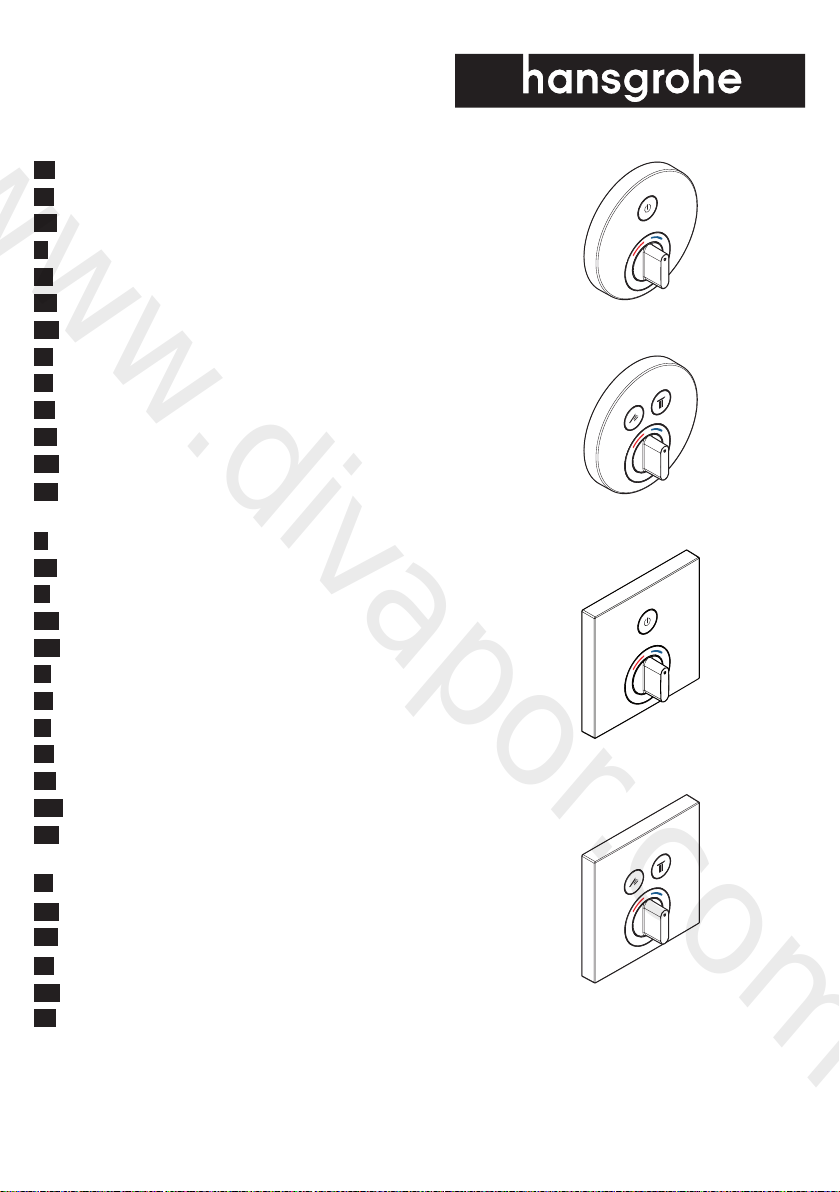

ShowerSelect S
15747000
ShowerSelect
15767000
ShowerSelect S
15748000
ShowerSelect
15768000 / 15768007
www.divapor.com

2

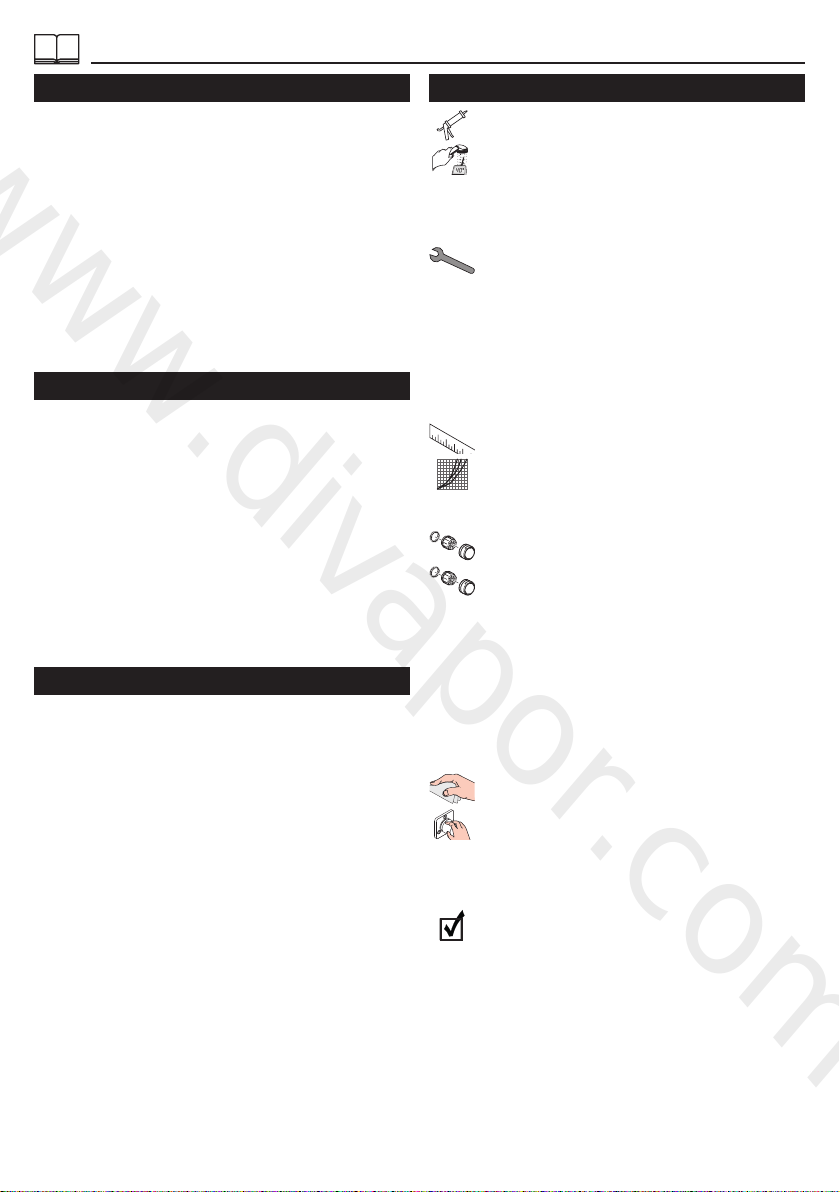

Deutsch
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen
und / oder sensorischen Einschränkungen dürfen das
Produkt nicht unbeaufsichtigt benutzen. Personen, die
unter Alkohol- oder Drogeneinfluss stehen, dürfen das
Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Ist der Thermostat bzw. Mischer auf maximale
Warmwassertemperatur eingestellt, kann es durch die
hydraulische Öffnung des Absperrventils zu Verbrü-
hungen kommen. Hansgrohe empfiehlt daher die
Einrichtung der "Safety Function".
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser
konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Safety Function (siehe Seite 71)
Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.
Wartung (siehe Seite 72)
• Rückflussverhinderer müssen gemäß EN 806-5
regelmäßig in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
• Um die Leichtgängigkeit der Regeleinheit zu
gewährleisten, sollte der Thermostat von Zeit zu Zeit
auf ganz warm und ganz kalt gestellt werden.
Maße (siehe Seite 76)
Durchflussdiagramm
(siehe Seite 76)
freier Durchfluss
Serviceteile (siehe Seite 74)
Sonderzubehör (siehe Seite 75)
nicht im Lieferumfang enthalten
• Verlängerung 25 mm #13595000
• Verlängerung 22 mm (bei geringer Einbautie-
fe)#XXXXX000
• Ausgleichsset 1° #95521000
• Kappe + Mutter #92696000
Reinigung (siehe Seite 78)
Bedienung (siehe Seite 77)
Bei der ersten Inbetriebnahme und nach Ab- / Anstellen
der Wasserversorgung kann kurzzeitig minimal Wasser
austreten.
Prüfzeichen (siehe Seite 80)
+
www.divapor.com

3
Deutsch
Montage (siehe Seite 64)
Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht ausreichend - Leitungsdruck prüfen
- Schmutzfangsieb der Regeleinheit
verschmutzt
- Schmutzfangsiebe vor dem
Thermostat und auf der Regeleinheit
reinigen
- Siebdichtung der Brause verschmutzt - Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird bei
geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
- Rückflussverhinderer verschmutzt /
defekt
- Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit der
eingestellten Temperatur überein
- Thermostat wurde nicht justiert - Thermostat justieren
- Zu niedrige Warmwassertemperatur - Warmwassertemperatur erhöhen auf
42 °C bis 60 °C
Temperaturregelung nicht möglich - Regeleinheit verkalkt - Regeleinheit austauschen
- Bei Neuinstallation Grundkörper
falsch angeschlossen (Soll: kalt
rechts, warm links) oder 180°
verdreht eingebaut
- Funktionsblock um 180° verdreht
einbauen
Druckknopf der Sicherheitssperre
ohne Funktion
- Feder defekt
- Druckknopf verkalkt
- Feder bzw. Druckknopf reinigen u.
leicht fetten, ggf. austauschen
Ventil schwergängig - Select Absperrventil DN9 beschä-
digt
- Select Absperrventil austauschen
Brause oder Auslauf tropft - Select Absperrventil DN9 beschä-
digt
- Select Absperrventil austauschen
Taster lässt sich nicht betätigen bzw.
ist ohne Funktion
- Sicherung vom Absperrventil wurde
nicht entfernt
- Sicherung vom Absperrventil
entfernen
Taster klemmt, ist schwergängig - Dichtung nicht mehr gefettet - Dichtung fetten
Taster hält nicht - Select-Adapter fehlerhaft gekürzt - Select-Adapter entsprechend Bild
kürzen und montieren siehe Seite 65
Abb. 8 + siehe Seite 68 Abb. 27
- Taster erst vollständig in Rosette
eindrücken und anschließend
Rosette montieren
www.divapor.com

4
Français
Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Si le thermostat ou le mélangeur est réglé sur la
température maximale d'eau chaude, l'ouverture
hydraulique de la vanne d'arrêt risque d'être à
l'origine d'ébouillantages. C'est la raison pour
laquelle Hansgrohe recommande de recourir à la
fonction de sécurité « Safety Function ».
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min
• Avec dispositif anti-retour
• Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Safety Function (voir pages 71)
Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.
Entretien (voir pages 72)
• Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme EN 806-5 ou
conformément aux dispositions nationales ou
régionales quant à leur fonction (au moins une fois
par an).
• Pour assurer le mouvement facile de l´élément
thermostatique, le thermostat devrait être placé de
temps en temps en position très chaude et très froide.
Dimensions (voir pages 76)
Diagramme du débit (voir pages 76)
débit libre
Pièces détachées (voir pages 74)
Accessoires en option
(voir pages 75)
ne fait pas partie de la fourniture
• jeu de rallonge 25 mm #13595000
• Rallonge de 22 mm (pour profondeur de
montage trop faible)#XXXXX000
• Set d'égalisation 1° #95521000
• capot sphérique + écrou #92696000
Nettoyage (voir pages 78)
Instructions de service
(voir pages 77)
Lors de la première mise en service et après la coupure/
remise en marche de l'alimentation en eau, il est possible
qu'un léger filet d'eau s'échappe temporairement
Classification acoustique et débit
(voir pages 80)
+
www.divapor.com

5
Français
Montage (voir pages 64)
Dysfonctionnement Origine Solution
Pas assez d´eau - Pression d´alimentation insuffisante - Contrôler la pression
- Filtre de l´élément thermostatique
encrassé
- Nettoyer les filtres devant le mitigeur
thermostatique et sur la cartouche
- Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la
douchette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet
fermé
- Clapet anti-retour encrassé ou
défectueux
- Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
- Le thermostat n´a pas été réglé - Régler le thermostat
- Température d'eau chaude trop
basse, pas d´eau froide
- Augmenter la température d´eau
chaude entre 42°C et 60°C
Le réglage de la température n´est
pas possible
- Cartouche thermostatique entartrée - Changer la cartouche thermosta-
tique
- La pièce de base a une alimentation
inversée (l´eau froide doit être à
droite et l´eau chaude à gauche)
ou elle est montée à l´envers
- Montez le bloc de fonction à 180°
Bouton à pression du verrouillage de
sécurité défectueux
- Ressort défectueux
- Bouton à pression entartré
- Nettoyer le ressort ou bien le bouton
à pression, le changer éventuelle-
ment
Fonctionnement de la poignée
difficile
- Select robinet d’arrêt DN9 d´arrêt
défectueux
- Changez le Select robinet d’arrêt
La douchette ou le bec verseur goutte - Select robinet d’arrêt DN9 d´arrêt
défectueux
- Changez le Select robinet d’arrêt
Bouton impossible à actionner ou
sans réaction
- La sécurité de la vanne d'arrêt n'a
pas été retirée
- Retirer la sécurité de la vanne
d'arrêt
Bouton coincé, grippé - Joint dégraissé - Graisser le joint
Le bouton ne tient pas - Raccourcissement incorrect de
l'adaptateur Select
- Raccourcir et monter l'adaptateur
Select conformément à l'image. voir
pages 65 Fig. 8 + voir pages 68 Fig.
27
- Enfoncer complètement le bouton
dans la rosette, puis monter la
rosette
www.divapor.com

6

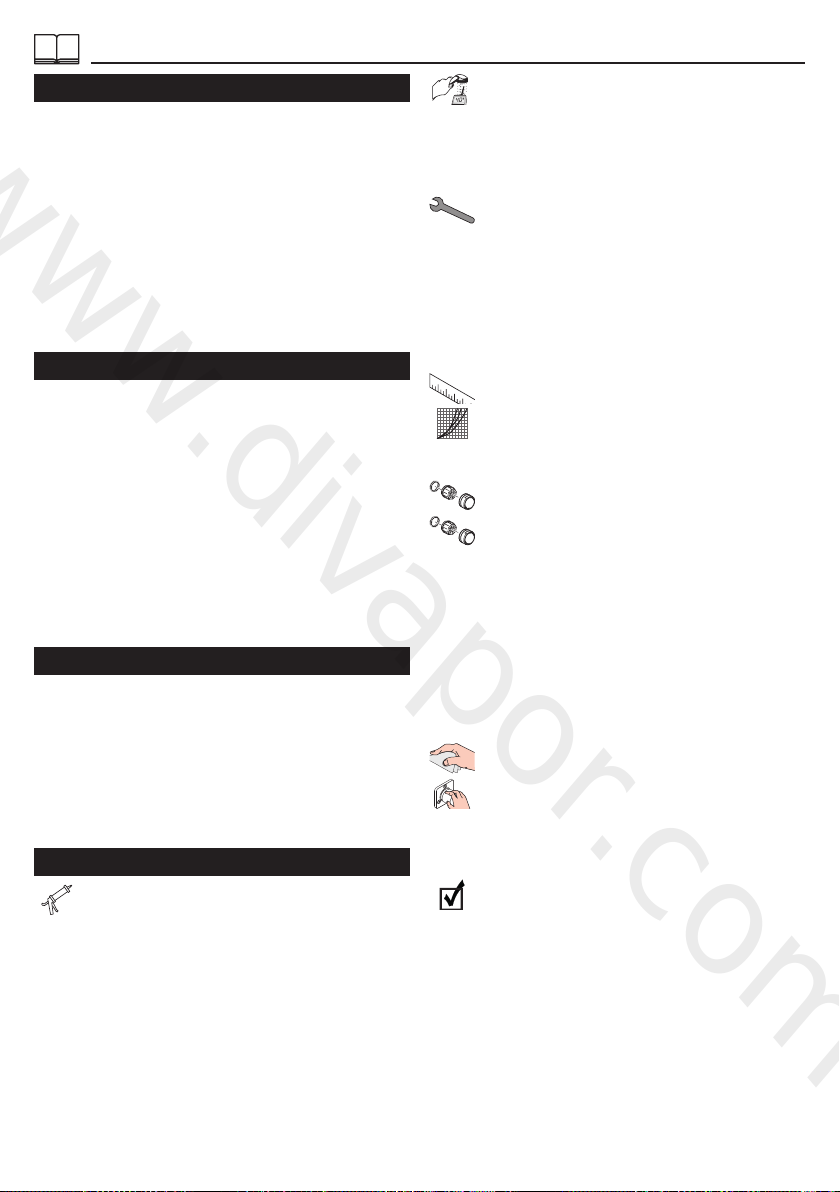

English
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the
influence of alcohol or drugs are prohibited from
using this product.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• If the thermostat or mixer is set to maximum water
temperature, there is a risk of scalding at hydraulical
opening of the check valve. For this reason, Hansgro-
he recommends that you set up the "Safety Function".
Special information for UK
If installing this product with a pump, please be aware
that it has to have negative head switching. This product
will not function with a positive head pump.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
• Safety against backflow
• The product is exclusively designed for drinking
water!
Symbol description
Do not use silicone containing acetic acid!
Safety Function (see page 71)
To adjust the hot water limiter. Using a hot water limiter in
combination with a continuous flow water heater is not
recommended.
Maintenance (see page 72)
• The check valves must be checked regularly accord-
ing to EN 806-5 in accordance with national or
regional regulations (at least once a year).
• To guarantee the smooth running of the thermostat, it
is necessary from time to time to turn the thermostat
from total hot to total cold.
Dimensions (see page 76)
Flow diagram (see page 76)
free flow
Spare parts (see page 74)
Special accessories (see page 75)
order as an extra
• extension 25 mm #13595000
• Extension Set 22 mm (when wall is not deep
enough)#XXXXX000
• levelling set 1° #95521000
• flange + nut #92696000
Cleaning (see page 78)
Operation (see page 77)
Minor leaking may occur briefly during initial commis-
sioning and interruption/restart of the water supply.
Test certificate (see page 80)
+
www.divapor.com

7
English
Assembly (see page 64)
Fault Cause Remedy
Insufficient water - Supply pressure inadequate - Check water pressure (If a pump has
been installed check to see if the
pump is working).
- Regulator filter dirty - Clean filter in front of the mixer and
on the MTC-thermo cartridge
- Shower filter seal dirty - Clean filter seal between shower
and hose
Crossflow, hot water being forced into
cold water pipe, or vice versa, when
mixer is closed
- Backflow preventers dirty or leaking - Clean backflow preventers,
exchange if necessary
Spout temperature does not
correspond with temperature set
- Thermostat has not been adjusted - Adjust thermostat
- Hot water temperature too low - Increase hot water temperature to
42 °C to 60 °C
Temperature regulation not possible - thermo cartridge calcified - Exchange thermo cartridge
- For new installations: basic body
incorrectly connected (should be:
cold right, hot left) or installed with
180° rotation
- Install function block turned through
180°
Safety stop button not operating - Spring defective
- Button calcified
- Clean spring and/or button,
exchange if necessary
Valve stiff - Select stop valve DN9 damaged - Exchange Select stop valve
Shower or spout dripping - Select stop valve DN9 damaged - Exchange Select stop valve
Pushbutton cannot be actuated or is
without function
- Safety guard of isolating valve has
not been removed
- Remove safety guard from isolating
valve
Pushbutton is jammed or stiff - Seal needs greasing - Grease the seal
Pushbutton does not snap in - Select Adapter incorrectly trimmed - Trim and mount the Select adapter
according to the image see page 65
Fig. 8 + see page 68 Fig. 27
- First, fully press the pushbutton down
into the rosette; then, mount the
rosette
www.divapor.com

8
Italiano
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe o
alcolici.
Attenzione! Compensare le differenze di pressione tra
i collegamenti dell'acqua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta
eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Se il termostato ovvero il miscelatore è impostato alla
temperatura massima dell'acqua calda, aprendo
idraulicamente la valvola di chiusura sussiste il
pericolo di ustioni. Hansgrohe raccomanda per ciò di
installare il dispositivo di sicurezza "Safety Function".
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min
• Sicurezza antiriflusso
• Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Safety Function (vedi pagg. 71)
Regolazione del limitatore di erogazione d'acqua calda.
Un limitatore di erogazione di acqua calda in combina-
zione con le caldaie istantanee non è consigliabile.
Manutenzione (vedi pagg. 72)
• La valvola di non ritorno deve essere controllata
regolarmente come da EN 806-5, secondo le
normative nazionali e regionali (almeno una volta
all'anno).
• Per garantire la scorrevolezza dell’elemento di
regolazione, di tanto in tanto si dovrebbe regolare il
termostatico passando da tutto caldo a tutto freddo.
Ingombri (vedi pagg. 76)
Diagramma flusso (vedi pagg. 76)
portata libero
Parti di ricambio (vedi pagg. 74)
Accessori speciali (vedi pagg. 75)
non contenuto nel volume di fornitura
• Prolunga 25 mm #13595000
• Prolunga 22 mm x set esterno (in caso di
incasso troppo esterno al muro)#XXXXX000
• Elemento per la regolazione in altezza 1°
#95521000
• cappuccio + ghiera di fissaggio
#92696000
Pulitura (vedi pagg. 78)
Procedura (vedi pagg. 77)
Alla prima messa in funzione e dopo aver chiuso e
aperto l'alimentazione dell'acqua potrebbe fuoriuscire
minimamente dell'acqua per breve tempo.
Segno di verifica (vedi pagg. 80)
+
www.divapor.com

9
Italiano
Montaggio (vedi pagg. 64)
Problema Possibile causa Rimedio
Scarsità d'acqua - Pressione di erogazione insufficiente - Provare la pressione di erogazione
- Filtro dell'unità di regolazione
sporco
- Pulire/sostituire i filtri
- Guarnizione del filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile
Flusso incrociato; l'acqua calda viene
spinta nella tubatura acqua fredda a
rubinetteria chiusa o viceversa
- Antiriflusso sporco o non ermetico - Pulire o sostituire l'antiriflusso
La temperatura di erogazione diversa
da quella impostata
- Il termostatico non è stato regolato - Regolare il termostatico
- Temperatura dell'acqua calda - Aumentare la temperatura acqua
calda tra 42 °C e 60 °C
Impossibile la regolazione temperatu-
ra
- Unità di regolazione piena di
calcare
- Sostituire l'unità di regolazione
- In caso di nuova installazione - col-
legato male il termostatico (deve
essere: acqua fredda a destra e
calda a sinistra) o installato ruotato
di 180°
- Ruotare di 180° l'unita' di regola-
zione
Tasto antiscottatura non funzionante - Molla difettosa
- Tasto con depositi calcarei
- Pulire o sostituire la molla o il tasto
Rubinetto duro - Select rubinetto d'arresto DN9
danneggiato
- sostituire il Select rubinetto d'arresto
Doccia / scarico gocciola - Select rubinetto d'arresto DN9
danneggiato
- sostituire il Select rubinetto d'arresto
Il tasto non si lascia azionare ovvero
è senza funzione
- La sicura della valvola di chiusura
non è stata rimossa
- Rimuovere la sicura dalla valvola di
chiusura
Il tasto è bloccato, non è scorrevole - Guarnizione non più imgrassata - Ingrassare la guarnizione
Il tasto non tiene - Adattatore Select accorciato
sbagliato
- Accorciare e montare l’adattatore
Select come mostrato in Figura vedi
pagg. 65 Fig. 8 + vedi pagg. 68 Fig.
27
- Premere per prima il tasto completa-
mente nella rosetta e infine montare
la rosetta
www.divapor.com

10
Español
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuentran
bajo el efecto de alcohol o drogas, no deben utilizar
el sistema de duchas.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• Si el termostato o el mezclador están ajustados a la
temperatura máxima de agua caliente, al abrir la
válvula de cierre hidráulicamente se pueden sufrir
quemaduras. Por esa razón, Hansgrohe recomienda
el dispositivo "Safety Function".
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C / 4 min
• Seguro contra el retorno
• El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Safety Function (ver página 71)
Ajuste del límite de agua caliente. En combinación con
calentadores continuos no es recomendable utilizar un
bloqueo de agua caliente.
Mantenimiento (ver página 72)
• Las válvulas anti-retorno tienen que ser controladas
regularmente según la norma EN 806-5, en acuerdo
con las regulaciones nacionales o regionales (una
vez al año, por lo menos).
• Para garantizar el funcionamiento duradero del
termostato, el mando del mismo debería girarse de
vez en cuando del extremo frío al extremo caliente.
Dimensiones (ver página 76)
Diagrama de circulación
(ver página 76)
caudal libre
Repuestos (ver página 74)
Opcional (ver página 75)
no incluido en el suministro
• Prolongación 25 mm #13595000
• Alargo 22 mm (en caso de pared
delgada)#XXXXX000
• set de nivelación 1° #95521000
• Florón + Tuerca #92696000
Limpiar (ver página 78)
Manejo (ver página 77)
Se pueden producir ligeras salidas de agua tras la
primera puesta en servicio, así como después de abrir o
cerrar el suministro de agua.
Marca de verificación
(ver página 80)
+
www.divapor.com

11
Español
Montaje (ver página 64)
Problema Causa Solución
Sale poca agua - presión insuficiente - comprobar presión
- filtro del termoelemento sucio - Limpiar filtros en las uniones a las
tomas de agua caliente y fría y en el
cartucho termostático
- Filtro de la teleducha sucio - Limpiar / Cambiar filtro entre flexo y
teleducha
Flujo de agua cruzada agua caliente
entra en la tubería del agua fría o al
revés
- válvula antirretorno sucia o pierde - limpiar / cambiar válvula
Temperatura del agua no correspon-
de a lo marcado
- termostato no ha sido ajustado - ajustar termostato
- Temperatura del agua caliente
demasiado baja
- aumentar temperatura del agua
caliente a 42° - 60° C.
No es posible regular la temperatura - Termoelemento calcificado o
desgastado
- cambiar termoelemento
- cuerpo empotrado mal montado
(debe estar: frío = derecha) o
instalado girado en 180°
- girar cuerpo empotrado en 180°
Botón de tope no funciona - muelle defecto
- botón lleno de cal
- Limpiar y aplicar una fina capa de
grasa en el muelle y el pulsador
Llave de paso va duro - Select llave de paso DN9 dañada - cambiar Select llave de paso
Pierde permanentemente agua por el
caño
- Select llave de paso DN9 dañada - cambiar Select llave de paso
El pulsador no puede accionarse o
no funciona
- El seguro de la válvula de cierre no
se ha retirado
- Retirar el seguro de la válvula de
cierre
Pulsador atascado o duro - Junta ya sin grasa - Engrasar la junta
El pulsador no se mantiene - Adaptador Select cortado errónea-
mente
- Cortar el adaptador Select como se
muestra en la figura y montarlo ver
página 65 Fig. 8 + ver página 68 Fig.
27
- Presionar el pulsador completamen-
te dentro del escudo y luego montar
éste.
www.divapor.com

12
Nederlands
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiënische
doeleinden en voor de lichaamreiniging worden
gebruikt.
Kinderen en volwassenen met lichamelijke, geestelijke
en/of sensorische beperkingen mogen het douchesys-
teem niet zonder toezicht gebruiken. Personen onder
invloed van alcohol of drugs mogen het douchesys-
teem niet gebruiken.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende installa-
tierichtlijnen moeten nageleefd worden.
• Als de thermostaat c.q. mengkraan ingesteld is op de
maximale warmwatertemperatuur, kunnen door de
hydraulische opening van de afsluiter brandwonden
ontstaan. Hansgrohe raadt daarom aan om de
"Safety Function" in te stellen.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C / 4 min
• Beveiligd tegen terugstromen
• Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Safety Function (zie blz. 71)
Instellen van de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.
Onderhoud (zie blz. 72)
• Keerkleppen moeten volgens EN 806-5 regelmatig
en volgens plaatselijk geldende eisen op het
funktioneren gecontroleerd worden. (Tenminste een
keer per jaar)
• Om het soepel lopen van de regeleenheid te
garanderen moet de thermostaat van tijd tot tijd op
heel koud en heel warm worden ingesteld.
Maten (zie blz. 76)
Doorstroomdiagram (zie blz. 76)
vrije doorstroom
Service onderdelen (zie blz. 74)
Toebehoren (zie blz. 75)
behoort niet tot het leveringspakket
• Verlengstuk 25 mm #13595000
• verlengset 22 mm (bij geringe
inbouwdiepte)#XXXXX000
• nivelleerset 1° #95521000
• afdekkap + moer #92696000
Reinigen (zie blz. 78)
Bediening (zie blz. 77)
Bij het eerste gebruik en na het dicht- en opnieuw
opendraaien van de watervoorziening kann kort een
kleine hoeveelheid water ontsnappen.
Keurmerk (zie blz. 80)
+
www.divapor.com

13
Nederlands
Montage (zie blz. 64)
Storing Oorzaak Oplossing
Weinig water - Druk te laag - Druk controleren
- Vuilzeef van thermo-element verstopt - Vuilvangzeefjes en zeefjes van
regeleenheid reinigen
- Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt in
gesloten toestand in koud water
leiding of omgekeerd
- Terugslagkleppen vervuild of defect - Terugslagkleppen reinigen dan wel
uitwisselen
Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen
- Thermostaat niet ingesteld - Thermostaat instellen
- Temperatuur van warm water te
laag
- Warmwater toevoer verhogen min.
42°C naar 60°C
Temperatuur niet regelbaar - regeleenheid verkalkt - regeleenheid uitwisselen
- Bij nieuwe installaties: basisgarnituur
verkeerd aangesloten (moet zijn
koud rechts en warm links) of 180°
gedraaid gemonteerd
- Functieblok 180° draaien
Safety Stop knop op thermostaat-
greep functioneert niet
- Veer defect
- Drukknop verkalkt
- Veer en/of drukknop reinigen dan
wel uitwisselen
Kraan draait zwaar - Select inbouwstopkranen DN9
beschadigd
- Select inbouwstopkranen uitwisselen
Douche/uitloop lekt - Select inbouwstopkranen DN9
beschadigd
- Select inbouwstopkranen uitwisselen
Schakelaar kan niet bediend worden
c.q. heeft geen functie
- Zekering van de afsluitklep werd
niet verwijderd
- Verwijder zekering van de
afsluitklep
Schakelaar klemt, is stroef - Afdichting niet meer ingevet - Afdichting invetten
Schakelaar blijft niet zitten - Select-adapter verkeerd ingekort - Select-adapter aan de hand van de
afbeelding inkorten en monteren zie
blz. 65 Afb. 8 + zie blz. 68 Afb. 27
- Schakelaar eerst volledig in de rozet
drukken en vervolgens de rozet
monteren
www.divapor.com

14
Dansk
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Børn som også voksne med fysiske, mentale og / eller
sensoriske begrænsninger må ikke bruge brusersyste-
met uden opsyn. Personer som er under indflydelse af
alkohol eller narkotika må ikke bruge brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Hvis termostaten hhv. blanderen er indstillet til
maksimal varmtvandtemperatur, er der fare for
skoldninger hvis spærreventilen åbnes. Hansgrohe
anbefaler derfor indretningen af "Safety Function".
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Safety Function (se s. 71)
Indstilling af varmvandsbegrænsningen. I forbindelse
med gennemstrømningsvandvarmere anbefaler vi ikke en
varmvandsspærre.
Service (se s. 72)
• Ifølge EN 806-5 skal gennmestrømningsbegrænsere i
overenstemmelse med nationale regler afprøves
regelmæssigt (mindst en gang om året).
• For at sikre optimal funktion af termostaten, bør
termostaten fra tid til anden motioneres (stilles skiftevis
helt varm og helt kold).
Målene (se s. 76)
Gennemstrømningsdiagram
(se s. 76)
fri gennemstrømning
Reservedele (se s. 74)
Specialtilbehør (se s. 75)
ikke med i leveringsomfang
• Forlængersæt 25 mm #13595000
• Forlænger 22 mm (ved for stor
indbygningsdybde)#XXXXX000
• Nivelleringsæt 1° #95521000
• Dækskive + Møtrik #92696000
Rengøring (se s. 78)
Brugsanvisning (se s. 77)
Under den første ibrugtagning og efterslukning /
tænding for vandforsyningen kan lidt vand strømme ud i
kort tid.
Godkendelse (se s. 80)
+
www.divapor.com

15
Dansk
Montering (se s. 64)
Fejl Årsag Hjælp
For lidt vand - Forsyningstrykket er ikke højt nok - Afprøv forsyningstrykket
- Smudsfangsien er snavset - Rengør smudsfangsi foran termsota-
ten og på termostatelementet
- Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og
slange
Kryds-flow, varmt vand i koldtvands-
ledningen og omvendt
- Kontraventilen er snavset eller utæt. - Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer ikke
overens med den indstillede
temperatur
- Termostaten er ikke justeret - Juster termostatenI
- For lav varmtvands-temperatur - Forhøj varmtvands-temperaturen fra
42°C til 60°C
Temperaturregulering ikke mulig - katuschen er tilkalket - Udskift katuschen
- Ved ny-installation er vandtilslutnin-
gen forbyttet (skal være koldt til
højre - varmt til venstre eller også er
grundkroppen drejet 180°)
- Vend indbygningsdelen 180°
Sikkerhedsspærren er ude af funktion - Defekt fjeder
- Trykknappen tilkalket
- Rengør fjeder og trykknap eller
udskift delene
Ventilen går trægt - Beskadiget Select afspærrings-ventil
DN9
- Udskift Select afspærrings-ventil
Bruser/kartud drypper - Beskadiget Select afspærrings-ventil
DN9
- Udskift Select afspærrings-ventil
Knap kan ikke trykkes hhv. er uden
funktion
- Sikringen blev ikke fjernet fra
spærreventilen
- Fjern sikringen fra spærreventilen
Trykknap sidder fast, er ikke let
gængeligt
- Tætning ikke længere smøret - Smør tætningen
Knap holder ikke - Select-adapt er afkortet forkert - Afkort Select-adapter iht. billede, og
montér den se s. 65 Fig. 8 + se s. 68
Fig. 27
- Tryk først knappen helt ind i rosetten,
og montér herefter rosetten.
www.divapor.com

16
Português
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Crianças e adultos com deficiências motoras, mentais
e/ou sensoriais não podem utilizar o sistema de
duche sem monitorização. Pessoas que estejam sob a
influência de álcool ou drogas não podem utilizar o
sistema de duche.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• Existe o perigo de queimaduras na abertura
hidráulica da válvula de retenção, se o termóstato ou
a misturadora estiverem ajustados na temperatura
máxima da água quente. Assim sendo, a Hansgrohe
recomenda a instalação da "Safety Function".
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: 70°C / 4 min
• Função anti-retorno e anti-vácuo
• Este produto foi única e exclusivamente concebido
para água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Safety Function (ver página 71)
Ajuste do limitador de água quente. Em combinação
com um esquentador, não é recomendável o uso de um
bloqueio de água quente.
Manutenção (ver página 72)
• As válvulas anti-retorno devem ser verificadas
regularmente de acordo com a EN 806-5 segundo
os regulamentos nacionais ou regionais (pelo menos
uma vez por ano).
• Para garantir um funcionamento suave do elemento
termostático é necessário de vez em quando rodar
totalmente o manípulo da termostática da posição
quente para a fria.
Medidas (ver página 76)
Fluxograma (ver página 76)
caudal livre
Peças de substituição
(ver página 74)
Acessórios especiais (ver página 75)
não incluído no volume de fornecimento
• Crescente 25 mm #13595000
• Crescente 22 mm (quando instalado
demasiado longe da parede)#XXXXX000
• conjunto de nivelamento 1° #95521000
• Espelho + Porca #92696000
Limpeza (ver página 78)
Funcionamento (ver página 77)
Durante a primeira utilização e após cortar/abrir a
água pode sair temporariamente uma pequena
quantidade de água.
Marca de controlo (ver página 80)
+
www.divapor.com

17
Português
Montagem (ver página 64)
Falha Causa Solução
Água insuficiente - Pressão não adequada - Verificar a pressão da água
- Filtro do regulador sujo - Limpar o filtro nas ligações de água
e no cartucho termostático
- Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o
tubo flexível
Fluxos cruzados, água quente a ser
forçada a entrar no tubo da água
fria, ou vice-versa, quando a
misturadora está fechada.
- Válvula anti-retorno suja ou com
fugas
- Limpar a válvula antiretorno,
substitua se necessário
A temperatura da água não
corresponde à temperatura seleccio-
nada
- A misturadora termos tática não foi
ajustada
- Ajustar a misturadora termostática
- Temperatura da água quente muito
baixa
- Aumentar a temperatura da água
quente para 42°C a 60°C.
Não é possível regular a temperatura - Regulador da temperatura
calcificado
- Limpar regulador da temperatura
- Para novas instalações: Corpo
instalado incorrectamente (deve ser:
fria direita, quente esquerda) ou
instalado com uma rotação de
180°
- Instalar o corpo virado 180°
Botão de segurança não funciona - Mola defeituosa
- Botão calcificado
- Limpar a mola e/ou o botão,
substitua se necessário
Válvula de corte perra - Select Válvula de corte DN9
danificada.
- Substituir Select Válvula de corte
Duche/bica a pingar - Select Válvula de corte DN9
danificada.
- Substituir Select Válvula de corte
O botão não se deixa comandar, ou
seja, não está funcional
- A proteção da válvula de retenção
não foi removida
- Remova a proteção da válvula de
retenção
O botão está encravado, funciona
com dificuldade
- Falta lubrificante no vedante - Lubrificar o vedante
O botão não se segura - Adaptador Select erradamente
encurtado
- Encurtar e montar o adaptador
Select de acordo com a figura ver
página 65 Fig. 8 + ver página 68 Fig.
27
- Primeiro, pressionar o botão
completamente para dentro da
roseta e, de seguida, montar a
roseta
www.divapor.com

18
Polski
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
Zarówno dzieci, jak i dorośli z fizycznymi, psychiczny-
mi i/lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą
korzystać z prysznica.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Gdy termostat wzgl. mieszacz ustawiono na
maksymalną temperaturę ciepłej wody, może dojść
do poparzeń przez hydrauliczny otwór zaworu
odcinającego. Hansgrohe zaleca z tego względu
stworzenie opcji "Safety Function".
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: 70°C / 4 min
• Zabezpieczony przed przepływem zwrotnym
• Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Safety Function (patrz strona 71)
Ustawianie ogranicznika ciepłej wody. Używanie
ogranicznika temperatury wody w połączeniu z
przepływowym podgrzewaczem wody nie jest zaleca-
ne.
Konserwacja (patrz strona 72)
• Zgodnie z normą EN 806-5, krajowymi i miejscowy-
mi przepisami, działanie zabezpieczeń przed
przepływem zwrotnym musi być kontrolowane
(przynajmniej raz w roku).
• Aby zachować łatwość obsługi termostatu, od czasu
do czasu należy go przekręcić na całkiem zimną i na
całkiem ciepłą wodę.
Wymiary (patrz strona 76)
Schemat przepływu
(patrz strona 76)
swobodny przepływ
Części serwisowe (patrz strona 74)
Wyposażenie specjalne
(patrz strona 75)
Nie jest częścią dostawy
• Przedłużka 25 mm #13595000
• Rozeta maskująca 22 mm (przy małej
głębokości zabudowy)#XXXXX000
• zespół poziomujący 1° #95521000
• Rozeta kulowa + Nakrętka #92696000
Czyszczenie (patrz strona 78)
Obsługa (patrz strona 77)
Przy pierwszym uruchomieniu i po wyłączeniu /
włączeniu dopływu wody przez krótki okres czasu może
wydostawać się nieznaczna ilość wody.
Znak jakości (patrz strona 80)
+
www.divapor.com

19
Polski
Montaż (patrz strona 64)
Usterka Przyczyna Pomoc
Mała ilość wody - Zbyt niskie ciśnienie zasilające - Sprawdzić ciśnienie w instalacji
- Zabrudzone sitko przy wkładzie
termostatycznym
- Wyczyścić sitka przed termostatem i
we wkładzie termostatycznym
- Zabrudzona uszczelka z sitkiem w
prysznicu
- Oczyścić uszczelkę z sitkiem
pomiędzy prysznicem a wężem
Przepływ krzyżowy, woda ciepła
przy zamkniętej armaturze wpływa
do przewodu wody zimnej lub
odwrotnie
- Zabrudzone / uszkodzone
zabezpieczenie przed przepływem
zwrotnym
- Wyczyścić wzgl. wymienić
zabezpieczenie przed przepływem
zwrotnym
Temperatura wody nie zgadza się z
ustawioną wartością
- Termostat nie został wyregulowany - Przeprowadzić regulację termostatu
- Za niska temperatura ciepłej wody - Podwyższyć temperaturę wody
ciepłej na 42°C do 60°C
Brak możliwości regulacji temperatu-
ry
- Wkład termostatyczny zakamienio-
ny
- Wymienić wkład termostatyczny
- Przy nowej instalacji niewłaściwie
podłączony korpus (powinno być:
zimna po prawej, ciepła po lewej)
albo zamontowano z przekręce-
niem o 180°.
- Blok funkcyjny obrócić o 180°
Złe funkcjonowanie przycisku
zabezpieczającego
- Uszkodzona sprężynka
- przycisk zakamieniony
- Wyczyścić wzgl. wymienić
sprężynkę lub przycisk i lekko
nasmarować
Zawór pracuje z wysiłkiem - Uszkodzony Select Zawór odcinają-
cy DN9
- Wymienić Select Zawór odcinający
Wyciekająca woda z główki
prysznicowej lub wylewki
- Uszkodzony Select Zawór odcinają-
cy DN9
- Wymienić Select Zawór odcinający
Nie można nacisnąć przycisku albo
brak w nim funkcji
- Nie usunięto zabezpieczenia
zaworu odcinającego
- Usunąć zabezpieczenie zaworu
odcinającego
Przycisk się zakleszcza, ciężko się
porusza
- Uszczelka nie jest już nasmarowana - Nasmarować uszczelkę
Przycisk się nie trzyma - Niewłaściwie skrócono przejściów-
kę Select
- Przejściówkę Select skrócić
odpowiednio do rys. _3z i
zamontować patrz strona 65 Rys. 8 +
patrz strona 68 Rys. 27
- Najpierw całkowicie wcisnąć
przycisk do rozety, a potem
zamontować rozetę
www.divapor.com

20
Česky
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog nesmí
produkt používat.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Pokud je termostat resp. směšovací baterie nastavena
na maximální teplotu teplé vody, může dojít k opaření
přes hydraulický otvor uzavíracího ventilu. Hansgrohe
proto doporučuje nastavení "Safety Function".
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: 70°C / 4 min
• Vlastní jištění proti zpětnému nasátí.
• Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Safety Function (viz strana 71)
Nastavení omezovače teplé vody. Ve spojení s průtoko-
vým ohřívačem se použití uzávěru teplé vody nedoporu-
čuje.
Údržba (viz strana 72)
• U zpětných ventilů se musí podle EN 806-5 v souladu
s národními nebo regionálními předpisy testovat jejich
funkčnost (alespoň jednou ročně).
• Aby byl zajištěn lehký chod regulační jednotky, měl
by se termostat čas od času nastavit na úplně horkou
a úplně studenou vodu.
Rozmìry (viz strana 76)
Diagram průtoku (viz strana 76)
volný průtok
Servisní díly (viz strana 74)
Zvláštní příslušenství (viz strana 75)
není součástí dodávky
• prodloužení 25 mm #13595000
• prodloužení 22 mm (při malé hloubce
zabudování)#XXXXX000
• vyrovnávací sada 1° #95521000
• krytka + matka #92696000
Čištění (viz strana 78)
Ovládání (viz strana 77)
Při prvním uvádění do provozu a po vypnutí / zapnutí
přívodu vody může dojít krátce k výtoku malého množství
vody.
Zkušební značka (viz strana 80)
+
www.divapor.com
