Hans Grohe Mondial 15415 Series User manual

Montageanleitung
Metropol
14415XXX
14417XXX
Sportive
32455000
32457000
Metris
31455000
31457000
Talis E
33455000
33457000
Talis S
32475000
32477000
Mondial
15415XXX
15417XXX
Focus S
31743000
Focus E
31744000

2 3
D Achtung!
Die Armatur muss nach den gültigen Normen
montiert, gespült und geprüft werden.
Eigensicher gegen Rückfließen.
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
F Attention!
La robinetterie doit être installée, rincée
et contrôlée conformément aux normes
valables.
Avec dispositif anti-retour.
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme EN
1717 ou conformément aux dispositions
nationales ou régionales quant à leur fonction
(au moins une fois par an).
GB Attention!
The fitting must be installed, flushed and tested
after the valid norms.
Back flow and vacuum breaker.
The non return valves must be checked regularly
according to DIN EN 1717 in accordance with
national or regional regulations (at least once
a year).
I Attenzione!
La rubinetteria deve essere installata, pulita e
testata secondo le istruzioni riportate.
Sicurezza antiriflusso
La valvola di non ritorno deve essere controllata
regolarmente come da DIN EN 1717, secondo
le normative nazionali e regionali (almeno una
volta all'anno).
E Atención! El grifo tiene que ser instalado,
probado y testado, según las normas en
vigor.
Seguro contra el retorno
Las válvulas anti-retorno tienen que ser controladas
regularmente según la norma DIN EN 1717,
en acuerdo con las regulaciones nacionales o
regionales (una vez al año, por lo menos).
NL Let op! Leidingen doorspoelen volgens
Norm. De mengkraan vervolgens monteren
en controleren.
Beveiligd tegen terugstromen
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar)
DK Bemærk! Ifølge gældende regler, skal
armaturet monteres, skylles igennem og
afprøves.
Med indbygget kontraventil
Ifølge DIN EN 1717 skal gennmestrømningsb
egrænsere i overenstemmelse med nationale
regler afprøves regelmæssigt (mindst en gang
om året).
P Atenção! A misturadora deve ser instalada,
purgada e testada de acordo com as normas
em vigor.
Função anti-retorno e anti-vácuo
As válvulas anti-retorno devem ser verificadas
regularmente de acordo com a DIN EN
1717 segundo os regulamentos nacionais ou
regionais (pelo menos uma vez por ano).
PL Uwaga! Armatura musi być zamontowana,
przepłukana i wypróbowana według
obowiązujących norm!
Zabezpieczenie przed przepływem
zwrotnym
Zawory zwrotne muszą być, według normy
DIN EN 1717 na regionalnych warunkach,
kontrolowane (przynajmniej raz w roku).

2 3
Metropol
14415XXX
14417XXX
Sportive
32455000
32457000
Metris
31455000
31457000
Talis E
33455000
33457000
Talis S
32475000
32477000
Mondial
15415XXX
15417XXX
Focus S
31743000
Focus E
31744000

4 5
22
16
1.1
2
19
1.1
3
19
4.1
4
20
4.1
6
20
1.1
1
19
1.1
5
21
12
11
9
10
19
18
15
17
14
13
43x1,5
13x2
16x2,3 20x2,5
30x5
48x5
Sicherheitseinrichtungen
safety device
24
1.1
7
20
23
20
1.1
8

4 5
1 2
3 4
5 6

6 7
Bedienung
Durch Ziehen am Griff wird der Mischer geöffnet.
Schwenkung nach links = warmes Wasser,
nach rechts = kaltes Wasser
Umstellen zur Handbrause durch Ziehen am Umstel-
lerknopf. Die Rückstellung erfolgt nach Schließen des
Griffes automatisch.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Abgang Wanne bei 0,3 MPa: ca. 24 l/min
Abgang Brause bei 0,3 MPa: ca. 24 l/min
Prüfzeichen:
14415XXX/15415XXX/
31455000/31743000/
31744000/32455000/
32475000/33455000: DVGW NW-6506BP5615
14417XXX/15417XXX: DVGW NW-6506BN0685
14415XXX/15415XXX/
31455000/32455000/
33455000/: DVGW PA-IX 9059/ICA
14415XXX/15415XXX
31743000/31744000/
32475000/33455000: DVGW PA-IX 9709/ICC
14417XXX/15417XXX/
31457000/32457000/
32477000/33457000: DVGW PA-IX 18097/IDC
14415XXX/15415XXX/
31455000/32475000/
33455000/: SVGW 0411-4903
14417XXX/15417XXX/
31457000/32457000/
32477000/33457000: SVGW 0004-4251
Hansgrohe Einhandmischer können in
Verbindung mit hydraulisch und thermisch
gesteuerten Durchlauferhitzern eingesetzt
werden, wenn der Fließdruck mindestens 0,15
MPa beträgt.
Deutsch
Einhandmischer mit Warmwasserbegrenzung,
Justierung siehe Seite 16.
In Verbindung mit Durchlauferhitzern darf keine
Warmwassersperre eingebaut sein!
Da bei einem Defekt der Funktionsteile Wasser an der
Ibox austreten kann, muß die Ibox über der Wanne
montiert werden, damit austretendes Wasser in die
Wanne abfließen kann!
Die Sicherheitseinrichtungen der Armaturen
14417XXX/15417XXX/31457XXX/32457XXX/
32477XXX/33457XXX müssen einmal jährlich auf
ihre Funktion geprüft werden.
Serviceteile (siehe Seite 4)
1 Griff Metropol 14092XXX
1.1 Griffstopfen 96338000
2 Griff Mondial 15092XXX
3 Griff Metris 31092000
4 Griff Sportive 32091000
4.1 Griffstopfen 94191000
5 Griff Talis S 32092000
6 Griff Talis E 33091000
7 Griff Focus S 31793000
8 Griff Focus E 31791000
9 Rosette 96453XXX
10 Kugelrosette 95010XXX
11 Trägerschrauben (4) 96454000
12 Trägerrosette 96447000
13 Mutter 95007000
14 Sicherungsschraube 96059000
15 Schalldämpfer 94073000
16 Umsteller 95014000
17 Kartusche kpl. 92730000
18 Umstellerhülse 96448XXX
19 Zugknopf Metropol / Mondial /
Metris/Talis S 13471XXX
20 Zugknopf Sportive / Talis E /
Focus S / Focus E 95013XXX
21 Rückflussverhinderer 96655000
22 Verlängerung 25 mm 13595000
23 Verlängerung 22 mm 13596XXX
24 Rohrbelüfter 96753000
XXX = Farbcodierung
000 chrom
090 chrom/gold
810 satinox®
880 edelmatt

6 7
Störung Ursache Abhilfe
Mischer schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Mischer tropft - Kartusche defekt, Ablagerungen - Kartusche austauschen
Umsteller funktioniert nicht - Zu geringer Wasserdruck
- Umsteller defekt - Wasserdruck erhöhen - Umsteller austauschen
zu niedere
Heißwassertemperatur
kein Kaltwasser
Durchlauferhitzer springt an, wenn
Kaltwasser angewählt wird
- Warmwasserbegrenzung falsch
eingestellt
- Kreuzfluß
- Warmwassserbegrenzung
einstellen
- Kartusche austauschen
Deutsch

8 9
Français
Instructions de service
En levant ou en baissant l'étrier de commande on
actionne l'ouverture ou la fermeture du mitigeur.
En tournant sur la droite = eau froide,
en tournant sur la gauche = eau chaude.
Pour l´inversion en douchette tirer le bouton au-dessus de l´étrier.
L’inverseur revient automatiquement après la fermeture de l´eau.
Informations techniques
Pression max. de service autorisée: 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
Température max. d'eau chaude: 80° C
Température recommandée: 65° C
Débit à 0,3 MPas: env. 24/24 l/min
Claasification accoustique et débit:
14415XXX/15415XXX/
31455000/32475000/
33455000/: SVGW 0411-4903
14417XXX/15417XXX/
31457000/32457000/
32477000/33457000: SVGW 0004-4251
Les mitigeurs monocommandes Hansgrohe fonctionnent
également en association à des chauffe-eau à
commande hydraulique ou thermique à condition
que la pression soit au minimum de 0,15 MPa.
Mitigeur avec limitation de la température: pour le
réglage voir page 16.
Ne pas monter d'arrêt d'eau chaude avec un
raccordement à un chauffe-eau instantané.
Parceque l'eau pourrait fuir de l'ibox pour une
défaillance des pièces de fonctionnement, l'ibox
doit être monter au dessus de la baignoire pour
que la fuite puisse s'écouler dans la baignoire.
Pièces détachées (voir pages 4)
1 Etrier de commande Metropol 14092XXX
1.1 Cache vis 96338000
2 Etrier de commande Mondial 15092XXX
3 Etrier de commande Metris 31092000
4 Etrier de commande Sportive 32091000
4.1 Cache vis 94191000
5 Etrier de commande Talis S 32092000
6 Etrier de commande Talis E 33091000
7 Etrier de commande Focus S 31793000
8 Etrier de commande Focus E 31791000
9 Rosacebain / doucher 96453XXX
10 Rosace 95010XXX
11 Vis du support (4) 96454000
12 Support de rosace 96447000
13 Ecrou 95007000
14 Vis 96059000
15 Membrane anti bruit 94073000
16 Inverseur 95014000
17 Cartouche cpl. 92730000
18 Douille d`inverseur 96448XXX
19 Manette d'inversion Metropol /
Mondial / Metris/Talis S 13471XXX
20 Manette d'inversion Sportive /
Talis E / Focus S / Focus E 95013XXX
21 Clapet anti-retour 96655000
22 Rallonge 25 mm 13595000
23 Rallonge 22 mm 13596XXX
XXX = Couleurs
000 chromé
090 chromé/or
810 satinox®
880 chromé mat
Disfonctionnement Cause Solution
Dureté de fonctionnement - Cartouche défectueuse,entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse, entartrée - Changer la cartouche
L’inverseur ne fonctionne pas - Pression d’alimentation
insuffisante
- Inverseur défectueux
- Augmenter la pression
d’alimentation
- Changer l’inverseur
Température d’eau chaude trop
basse, pas d´eau froide
Le chauffe eau instantanése met en
route quand on puise de l’eau froide
- Limiteur de température mal
positionné
- Flux inversé
- Positionner le limiteur de
température
- Changer la cartouche

8 9
English
Operation
The mixer is activated by pulling the lever handle.
Turning to the left = warmer water,
turning to the right = cooler water.
The flow is changed from bath to shower function
by pulling the knop at the upper side of the spout.
After shutting off the water flow, the mixer returns
automatically to the bath function.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
Hot water temperature: max. 80° C
Recommended hot water temperature: 65° C
Rate of flow 0,3 MPa: approx. 24/24 l/min
Test certificate:
14415XXX / 15415XXX /
31455000 / 32455000 /
32475000 / 33455000: WRAS 0209011
Hansgrohe single lever mixers can be used together
with hydraulically and thermically controlled
continuous flow heaters if the flow pressure is at
least 0,15 MPa.

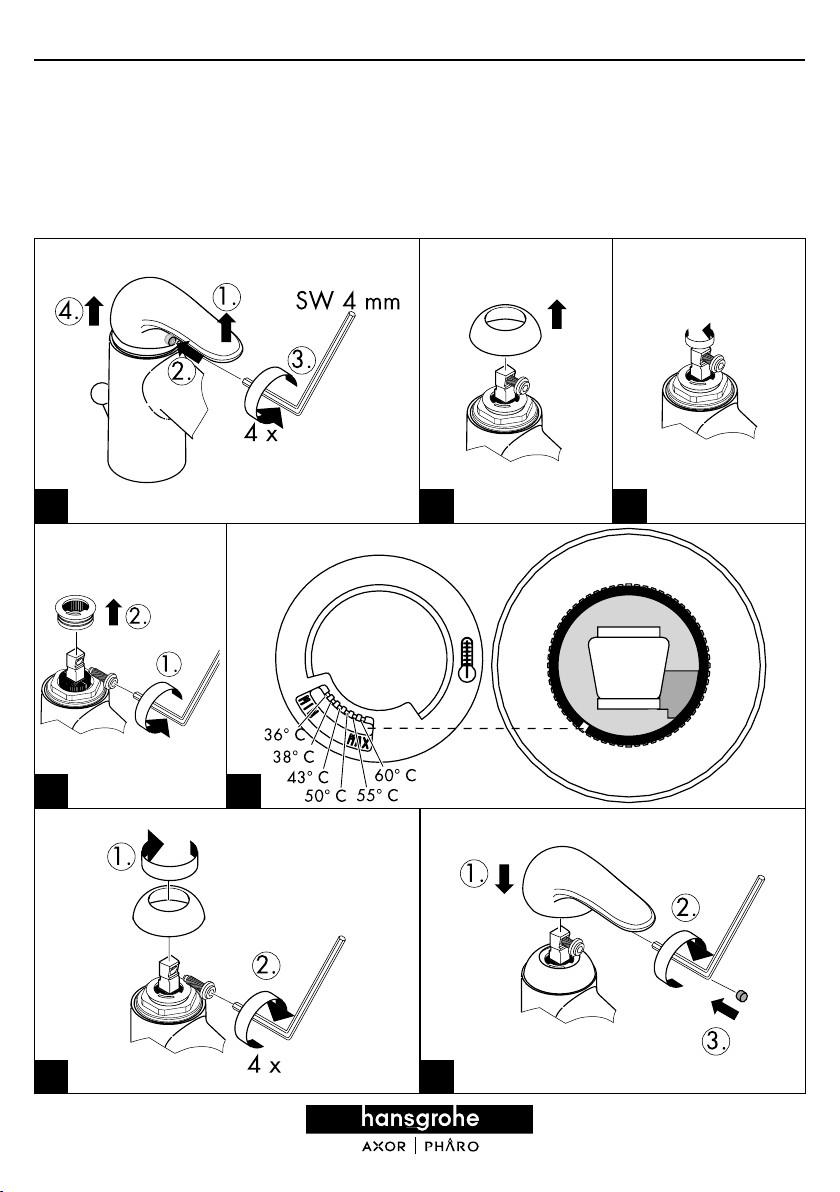

To adjust the hot water limiter on single lever mixers,
please see page 16.
Don’t install a hot-water-barrier in combination with
flow-heater!
Install the ibox always above the bath-tup. If parts of
the ibox will broken, the water can flow in there!
The safety device of 14417XXX/15417XXX/
31457XXX/32457XXX/32477XXX/33457XXX
must be checked once a year.
Spare parts (see page 4)
1 handle Metropol 14092XXX
1.1 screw cover 96338000
2 handle Mondial 15092XXX
3 handle Metris 31092000
4 handle Sportive 32091000
4.1 screw cover 94191000
5 handle Talis S 32092000
6 handle Talis E 33091000
7 handle Fcus S 31793000
8 handle Focus E 31791000
9 face plate 96453XXX
10 flange 95010XXX
11 fixing screw (4) 96454000
12 sub plate 96447000
13 nut 95007000
14 locking screw for handle 96059000
15 noise reduction 94073000
16 selector assy 95014000
17 cartridge cpl. 92730000
18 sleeve 96448XXX
19 diverter knob Metropol / Mondial /
Metris/Talis S 13471XXX
20 diverter knob Sportive / Talis E /
Focus S / Focus E 95013XXX
21 non return valve 96655000
22 extension set 25 mm 13595000
23 extension set 22 mm 13596XXX
24 vacuum breaker 96753000
XXX = Colors
000 chrome plated
090 chrome plated/gold plated
810 satinox®
880 satin chrome
Fault Cause Remedy
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective
Sedimentation - Exchange cartridge
Diverter not operating - Water pressure to low
- Diverter defective - Increase water pressure - Exchange diverter
Hot water temperature too low
No cold water
Instantaneous water heater
starts up when cold water is
selected
- Hot water limiter incorrectly set
- Crossflow - Set hot water limiter - Exchange cartridge

10 11
Italiano
Uso
Il miscelatore si apre tirando la maniglia a forma
di staffa.
Rotazione verso sinistra = acqua calda,
rotazione verso destra = acqua fredda.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
Portata in erogazione: 24/24 l/min 0,3 MPa
Segno di verifica:
14415XXX/15415XXX/
31455000/32475000/
33455000/: SVGW 0411-4903
14417XXX/15417XXX/
31457000/32457000/
32477000/33457000: SVGW 0004-4251
I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione del
flusso è almeno di 0,15 MPa.
Regolazione del limitatore di erogazione di acqua
calda dei miscelatori monocomando, vedere
pagina 16.
Non installare alcuna valvola antiriflusso
sull'adduzione dell'acqua calda.
Installare sempre l'ibox sopra alla vasca o al piatto
doccia, poiché in caso di fuoriuscita d'acqua questa
verrà convogliata allo scarico.
Parti di ricambio (vedi pagg. 4)
1 Maniglia Metropol 14092XXX
1.1 Tappino 96338000
2 Maniglia Mondial 15092XXX
3 Maniglia Metris 31092000
4 Maniglia Sportive 32091000
4.1 Tappino 94191000
5 Maniglia Talis S 32092000
6 Maniglia Talis E 33091000
7 Maniglia Focus S 31793000
8 Maniglia Focus E 31791000
9 Copertura 96453XXX
10 Cappuccio 95010XXX
11 Vite portante (4) 96454000
12 Copertura portante 96447000
13 Ghiera di fissaggio 95007000
14 Vite a perno 96059000
15 Sorbente acustico 94073000
16 Deviatore 95014000
17 Cartuccia completa 92730000
18 Cappuccio 96448XXX
19 Pomello Metropol / Mondial /
Metris/Talis S 13471XXX
20 Pomello Sportive / Talis E /
Focus S / Focus E 95013XXX
21 Valvola antiriflusso 96655000
22 Prolunga 25 mm 13595000
23 Prolunga 22 mm 13596XXX
XXX = Trattamento
000 cromato
090 cromato/oro
810 satinox®
880 satinato
Guasto Causa Soluzione possibile
Miscelatore duro - cartuccia difettosa, pieno di
calcare - sostituire la cartuccia
Miscelatore gocciola - cartuccia difettosa - sostituire la cartuccia
Deviatore non funziona - pressione d’acqua troppo
bassa
- deviatore difettoso
- alzare la pressione d’acqua
- sostituire il deviatore
Temperatura dell’acqua calda
troppo bassa, niente acqua
fredda, caldaia istantanea si
accende
quando si seleziona acqua
fredda
- limitazione dell’acqua calda
regolata male
- flusso incrociato
- regolare la limitazione
dell’acqua calda
- sostituire la cartuccia

10 11
Español
Manejo
El mezclador se abre levantando la manecilla.
Giro hacia la izquierda = agua caliente,
giro hacia la derecha = agua fría.
Datos técnicos
Presión en servicio: max .1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente: 65° C
Caudal máximo: 24/24 l/min 0,3 MPa
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores instantáneos de agua que
sean manejados de manera hidráulica o térmica,
siempre que la presión del caudal ascienda a un
mínimo de 0,15 MPa.
Mezclador monomando con limitación del caudal
de agua caliente; ajuste ver pagina 16.
No instalar un bloqueador de agua caliente en
combinación con un calentador instantáneo.
Instalar el ibox siempre por encima de la bañera ya
que, si se rompiera alguna pieza del ibox, el agua
estaría contenida.
Repuestos (ver página 4)
1 Manecilla Metropol 14092XXX
1.1 Tapón 96338000
2 Mando Mondial 15092XXX
3 Mando Metris 31092000
4 Mando Sportive 32091000
4.1 Tapón 94191000
5 Mando Talis S 32092000
6 Manecilla Talis E 33091000
7 Manecilla Focus S 31793000
8 Manecilla Focus E 31791000
9 Embellecedor 96453XXX
10 Florón 95010XXX
11 Tornillo portador (4) 96454000
12 Florón portador 96447000
13 Tuerca 95007000
14 Tornillo 96059000
15 Silenciador 94073000
16 Inversor 95014000
17 Cartucho completo 92730000
18 Carcasa del inversor 96448XXX
19 Bola del tirador Metropol /
Mondial / Metris/ Talis S 13471XXX
20 Bola del tirador Sportive / Talis E /
Focus S / Focus E 95013XXX
21 Válvula antirretorno 96655000
22 Prolongación 25 mm 13595000
23 Prolongación 22 mm 13596XXX
XXX = Acabados
000 cromado
090 cromado/oro
810 satinox®
880 satinado
Fallo Causa Remedio
Manecilla va dura - cartucho calcificado / dañado - cambiar cartucho
Grifo pierde agua - cartucho calcificado / dañado - cambiar cartucho
Iversor no funciona - falta presión
- inversor defecto - aumentar presión - cambiar inversor
temperatura del agua
demasiado baja no hay agua
fría calentador se dispara al
abrir agua fría
- tope de agua caliente mal
puesto
- flujo cruzado
- ajustar tope
- cambiar cartucho

12 13
Nederlands
Bediening
Door het bedienen van de beugelgreep wordt de
mengkraan geopend.
Naar links bewegen = warm water, naar rechts =
koud water.
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Doorstroomcapaciteit: 24/24 l/min 0,3 MPa
Keurmerk:
14415XXX / 15415XXX /
31455000 / 32455000 /
32475000 / 33455000: KIWA K 6161/10
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min. 0,15
MPa bedraagt.
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 16.
In combinatie met doorstroomtoestellen mag geen
warm water afsluiter geplaatst zijn.
Bij een defect functiedeel kan mogelijkerwijs water
uit de ibox weglopen. Daarom moet de ibox boven
het bad gemonteerd worden. Het lekwater wordt
dan in het bad afgevoerd!
Service onderdelen (zie pag. 4)
1 Greep Metropol 14092XXX
1.1 Greepstopje 96338000
2 Greep Mondial 15092XXX
3 Greep Metris 31092000
4 Greep Sportive 32091000
4.1 Greepstopje 94191000
5 Greep Talis S 32092000
6 Greep Talis E 33091000
7 Greep Focus S 31793000
8 Greep Focus E 31791000
9 Rozet 96453XXX
10 Kogelrozet 95010XXX
11 Drager-schroef (4) 96454000
12 Rozetdrager 96447000
13 Moer 95007000
14 Borgschroef 96059000
15 Slagdemper 94073000
16 Omstelling 95014000
17 Kardoes kompl. 92730000
18 Omstelhuls 96448XXX
19 Trekknop Metropol / Mondial /
Metris/Talis S 13471XXX
20 Trekknop Sportive / Talis E /
Focus S / Focus E 95013XXX
21 Terugslagklep 96655000
22 Verlengset 25 mm 13595000
23 Verlengset 22 mm 13596XXX
XXX = Kleuren
000 verchroomd
090 verchroomd/erguld
810 satinox®
880 mat
Probleem Oorzaak Opplossing
Bediening zwaar - kardoes defect of verkalkt - kardoes uitwisselen
Mengkraan lekt - kardoes defect of verkalkt - kardoes uitwisselen
Omstelling functionieert niet - Waterdruk te laag
- Omstelling defect - Waterdruk verhogen - Omstelling uitwisselen
Warmwater temperatuur te laag
Geen koud water
Doorstroomtoestel springt aan
wanneer koud water gekozen is
- Kruisstroom - kardoes uitwisselen

12 13
Dansk
Brugsanvisning
Ved at løfte grebbet åbnes for vandet. Drej mod
venstre for varmt vand og til højre for koldt vand.
Tekniske data
Driftstryk: max 1 MPa
Anbefalet driftstryk: 1-5 bar
Prøvetryk: 1,6 MPa
Varmtvandstemperatur: max 80° C
Anbefalet varmtvandstemperatur: 65° C
Gennemstrømningskapacitet: 24/24 l/min 0,3 MPa
Hansgrohe 1-greb armaturer kan anvendes i
forbindelse med hydraulisk- og termisk styrede
gennemstrømningsvandvarmere ved et vandtryk
på 0,15 MPa
1-greb armaturer med varmtvandsbegrænsning,
justering se side 16.
Der må ikke indbygges varmtvandsspærre i
forbindelse med gennemstrømnings-vandvarmer!
Da der ved evt. defekt vil komme vand i i-boxen,
skal denne monteres over karet, således at vandet
ledes ned i karet!
Reservedele (se s. 4)
1 Greb Metropol 14092XXX
1.1 Dækknap til greb 96338000
2 Greb Mondial 15092XXX
3 Greb Metris 31092000
4 Greb Sportive 32091000
4.1 Dækknap til greb 94191000
5 Greb Talis S 32092000
6 Greb Talis E 33091000
7 Greb Focus S 31793000
8 Greb Focus E 31791000
9 Dækplade 96453XXX
10 Dækroset 95010XXX
11 Monteringsskruer (4) 96454000
12 Monteringsplade 96447000
13 Møtrik 95007000
14 Skrue 96059000
15 Støjdæmper 94073000
16 Omstiller 95014000
17 Kartusche 92730000
18 Dækroset til omstille 96448XXX
19 Trykknap Metropol / Mondial /
Metris/Talis S 13471XXX
20 Trykknap Sportive / Talis E /
Focus S / Focus E 95013XXX
21 Kontraventil 96655000
22 Forlængersæt 25 mm 13595000
23 Forlængersæt 22 mm 13596XXX
XXX = Overflade
000 Krom
090 Krom/guld
810 Satinox®
880 Matkrom
Fejl Årsag Hjælp
Grebet går trægt - Defekt eller tilkalket kartusche - Udskift kartuschen
Armaturet drypper - Defekt eller tilkalket kartusche - Udskift kartuschen
Omstiller virker ikke - For lavt vandtryk
- Defekt omstiller - Forøg vandtrykket - Udskift omstilleren
Warmwater temperatuur te laag
Geen koud water
Doorstroomtoestel springt aan
wanneer koud water gekozen is
- Varmtvandsbegrænsningen er
forkert indstillet.
- Kryds-flow
- Indstil varmtvandsbe-
grænsningen
- Udskift kartuschen

14 15
Português
Manuseamento
Levantar o manípulo para abrir a água.
Rodar para a esquerda = água quente, rodar para
a direita = água fria.
O fluxo de água é desviado da banheira para o
chuveiro ao puxar o manípulo colocado na parte
superior da bica. Depois de fechar a água a
misturadora volta automaticamente a debitar água
pela bica.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
Temperatura da água quente: max. 80° C
Temp. da água quente recomendada: 65° C
Caudal 0,3 MPa: aprox. 24/24 l/min
As misturadoras monocomando Hansgrohe podem
ser utilizadas com esquentadores (de controlo térmico
ou hidráulico) desde que a pressão de utilização
seja, no mínimo, de 0,15 MPa.
Misturadora monocomando equipada com limitador
de temperatura (vide pág. 16).
Não instalar um bloqueio de água quente em
combinação com esquentador.
Instalar a ibox sempre sobre a banheira. No caso
de haver algum defeito nas peças da ibox a água
pode fluir para lá.
Peças de substituição (ver página 4)
1 Manípulo Metropol 14092XXX
1.1 Tampa de parafuso 96338000
2 Manípulo Mondial 15092XXX
3 Manípulo Metris 31092000
4 Manípulo Sportive 32091000
4.1 Tampa de parafuso 94191000
5 Manípulo Talis S 32092000
6 Manípulo Talis E 33091000
7 Manípulo Focus S 31793000
8 Manípulo Focus E 31791000
9 Espelho 96453XXX
10 Espelho do manípulo 95010XXX
11 Parafusos de fixação (4) 96454000
12 Sede 96447000
13 Porca 95007000
14 Parafuso 96059000
15 Redutor de ruído 94073000
16 Inversor 95014000
17 Unidade de mistura (completa) 92730000
18 Cápsula 96448XXX
19 Manípulo do inversor Metropol /
Mondial / Metris/Talis S 13471XXX
20 Manípulo do inversor Sportive /
Talis E / Focus S / Focus E 95013XXX
21 Válvula anti-retorno 96655000
22 Alongamento 25 mm 13595000
22 Alongamento 22 mm 13596XXX
XXX = Acabamentos
000 cromado
090 cromado/ouro
810 satinox®
880 cromado mate
Falha Causa Solução
Misturadora perra - Cartucho defeituoso,
calcificado - Substituir cartucho
Misturadora a pingar - Cartucho defeituoso
Sedimentação - Substituir cartucho
Inversor não funciona - Pressão da água muito baixa
- Inversor defeituoso - Aumentar a pressão da água - Substituir inversor
Temperatura da água quente
muito baixa
Sem água fria
O esquentador dispara quando
a água fria está seleccionada
- O limitador de temperatura está
incorrectamente colocado
- Fluxos cruzados
- Regular o limitador de
temperatura
- Udskift kartuschen

14 15
Polski
Obsługa
Odchylenie uchwytu powoduje otwarcie
mieszacza.
Odchylenie w lewą stronę= ciepła woda,
odchylenie w prawą stronę= zimna woda.
Załączenie przepływu przez główkę prysznicową
uzyskujemy przez pociągnięcie
przełącznika. Ustawienie powrotne uzyskujemy
automatycznie po zamknięciu mieszacza.
Dane techniczne
Ciśnienie robocze max. 1 MPa
Zalecane ciśnienie robocze 1-5 bar
Ciśnienie kontrolne 1,6 MPa
Temp. ciepłej wody max.80°C
Zalecana temp. ciepłej wody 65°C
Wyjście wanna przy 0,3 MPa około 24 l/min
Wyjście prysznic przy 0,3 MPa około 24 l/min
Mieszacze jednouchwytowe Hansgrohe mogą
być stosowane w połączeniu z przepływowymi
podgrzewaczami wody, sterowanymi hydraulicznie i
termicznie, jeśli ciśnienie wody wynosi min. 0,15 MPa
Ustawianie mieszaczy jednouchwytowych z
ogranicznikiem przepływu str. 16.
W połączeniu z podgrzewaczami przepływowymi
nie może być stosowany żaden ogranicznik
przepływu.
W przypadku uszkodzenia jakichkolwiek elementów
przepływająca woda może kapać z iboxa, dlatego
też należy zamontować go nad wanną, dzięki czemu
woda będzie mogła spływać do wanny.
Części serwisowe (zobacz str. 4)
1 Pokrętło Metropol 14092XXX
1.1 Uchwyt 96338000
2 Pokrętło Mondial 15092XXX
3 Pokrętło Metris 31092000
4 Pokrętło Sportive 32091000
4.1 Uchwyt 94191000
5 Pokrętło Talis S 32092000
6 Pokrętło Talis E 33091000
7 Pokrętło Focus S 31793000
8 Pokrętło Focus E 31791000
9 Rozeta 96453XXX
10 Rozeta kulowa 95010XXX
11 Śruby rozety nośnej (4) 96454000
12 Rozeta nośna 96447000
13 Nakrętka 95007000
14 Sruba zabezpieczająca 96059000
15 Tłumik drgań 94073000
16 Przełącznik 95014000
17 Wkład kpl. 92730000
18 Tulejka przełączeniowa 96448XXX
19 Zugknopf Metropol / Mondial /
Metris/Talis S 13471XXX
20 Kulka cięgłaf Sportive / Talis E
Focus S / Focus E 95013XXX
21 Zabezpieczenie przepływu
zwrotnego 96655000
22 Przedłużka 25 mm 13595000
23 Przedłużka 22 mm 13596XXX
XXX = kody wykończenia powierzchni
000 chrom
090 chrom/złoty
810 satinox ®
880 chrom mat
Usterka Przyczyna Pomoc
Ciężka praca uchwytu armatury - defekt wkładu, osady kamiena
wapiennego - wymiana wkładu
Armatura cieknie - defekt wkładu, osady - wymiana wkładu
Przełącznik nie funkcjonuje - niewystarczające ciśniene
- zwiększyć ciśniene - defekt przełącznika - wymienić przełącznik
Za niska temp. ciepłej wody,
brak zimnej wody
Podgrzeewacz przepywowy
wyłącza się po wybraniu
zimnej wody
- złe ustawiene orgraniczenia ciepłej
wody
- przepływ krzyżowy
- ustawić ograniczenie
przepływu wody
- wymiana wkładu

16
06/2006 9.08419.06
Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließdruck 0,3 MPa.
Limiteur d'eau chaude: Température d'eau chaude 60°C, Température d'eau froide 10°C, Pression dynamique 0,3 MPa.
hot water limiter: hot water temperature 60°C, cold water temperature 10°C, flow rate 0,3 MPa.
limitatore di acqua calda: temperatura dell’acqua calda 60°C, temperatura dell’acqua fredda 10°C, pressione 0,3 MPa.
Limitación del agua caliente: temperature del agua caliente 60°C, temperatura del agua fria 10°C, presión dinámica 0,3 MPa.
Warmwaterbegrenzing: Warmwatertemperatuur 60°C, Koudwatertemperatuur 10°C, stroomdruk 0,3 MPa.
Varmtvandsbegrænsning: Varmtvandstemperatur 60o C, koldtvandstemperatur 10o C, vandtryk 0,3 MPa.
Limitador de água quente: Temperatura da água quente 60°C, Temperatura da água fria 10°C, Pressão 0,3 MPa.
Ograniczenie ciepłej wody: temperatura ciepłej wody 60°C, temperatura zimnej wody 10°C, ciśnienie 0,3 MPa.
2
21 3
4 5
6 7
