Hans Grohe Talis C 04216 0 Series Instruction Manual

Talis C
04215xx0
04216xx0
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate 1.75 GPM
Hole size in mounting surface 1½"
Max. depth of mounting surface 2⅜"
* Please know and follow all applicable local plumb-
ing codes when setting the temperature on the water
heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product
in a safe place. The receipt is required should it
be necessary to request warranty parts.
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.75 GPM
Dimension du trou dans la surface 1½ po
de montage
Profondeur maximale de la surface 2⅜ po
de montage
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
English Français

3
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo 1.75 GPM
Tamaño del orificio en la
superficie de montaje 1½"
Profundidad máxima de la 2⅜"
superficie de montaje
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calenta-
dor de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
Español

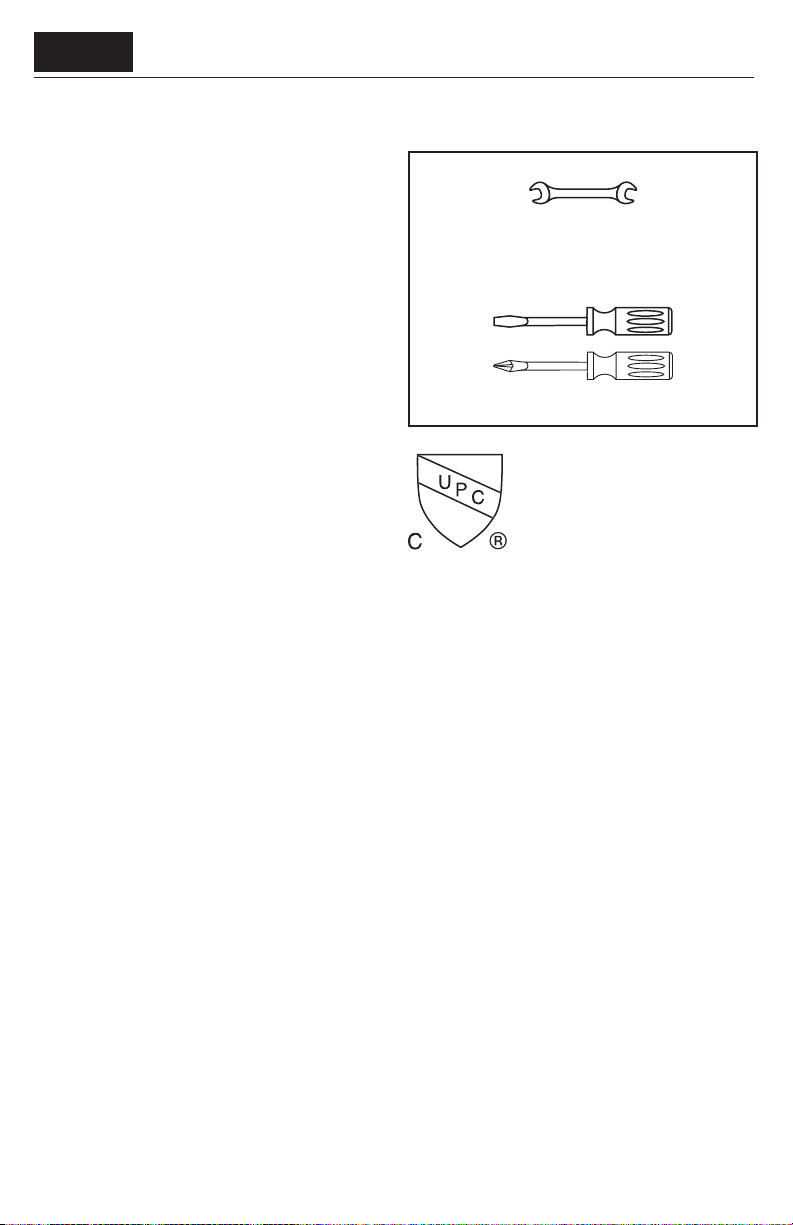

Tools Required / Outiles Utiles /
Herramientas Útiles
This unit meets or exceeds the
following:
• ASME A112.18.1
• CSA B125.1
• Listed by IAPMO for use in the
US and Canada
9 mm
16 mm

4
15"
3¼"
7⅝"
9⅜"
32"
max 2⅜"
⅜"
1⅜"
8¾"
9⅞"
2½"
13⅝"
21½"
8¼"
max 2⅜"
⅜"
1⅜"
7⅝"
3¼"
7⅝"
8¾"
04215xx0 04216xx0

5
English Français Español
Installation / Installation / Instalación
Place the faucet and sealing ring
on the mounting surface.
Install the plastic washer, friction
washer, metal washer, and
mounting nut.
If the mounting surface is thicker
than 1¾", or if there is insuf-
ficient space, omit the plastic
washer.
Tighten the mounting nut.
Tighten the screws.
Placez l'anneau d'étanchéite
et le robinet sur la surface de
montage.
Installez la rondelle de plastique,
la rondelle en fibre, la rondelle
de friction, et l'écrou de montage.
Si l'épaisseur du comptoir dé-
passe 1¾ po, ou si l'espace dis-
ponible est insuffisant, omettez
la rondelle de plastique.
Serrez l'écrou de montage et les
vis de serrage.
Coloque el oro de sellado y
el grifo sobre la superficie de
montaje.
Instale la arandela plástica, la
arandela de fibra, la aran-
dela de fricción y la tuerca de
fijación.
Si el espesor de la mesada es
superior a 1¾ pulg. o si no
hay suficiente espacio, puede
omitirse la arandela plástica.
Apriete la tuerca de fijación y
los tornillos.
max. 2⅜"
max. 1¾"
21a 1b

6
English Français Español
Connect the hot and cold supply
hoses to the stops.
 Use two wrenches.
 Do not allow the sup-
ply hoses to twist.
Connect the handspray hose to
the connection hose.
Connectez les tuyaux d'arrivée
d'eau chaude et d'eau froide
aux tuyau d'alimentation.
 Serrez fermement a
l'aide des deux clés.
 Assurez-vous que les
tuyaux n'sentortillent
pas.
Raccordez le tuyau de la
douchette au tuyau d'arrivée de
la douchette.
Conecte las mangueras de sumi-
nistro de agua caliente y fría a
las alimentaciones de la red.
 Use dos llaves, como se
illustra en el diagrama.
 No permita que nin-
guna de los mangueras
se retuerza.
Conecte la manguera de rocia-
dor de mano a la manguera de
suministro.
9 mm
16 mm
3 4
CLICK

7
English Français Español
Install the hose weight.
Test the handspray hose. If it
does not retract smoothly, reposi-
tion the weight.
Flush the hot and cold supplies
for at least two minutes.
Installez le contrepoids sur le
tuyau.
Tirez sur la douchette. Elle
devrait coulisser facilement et se
rétracter sans à-coups. Modifiez
la position du contrepoids au
besoin.
Instale el contrapeso.
Tire del rociador de mano. Debe
moverse con faclidad y retraerse
suavemente. Reposicione el con-
trapeso según sea necesario.
Rincez les conduites
d’alimentation de l’eau chaude
et de l’eau froide.
Lave los suministros de agua
caliente y fría.
56
> 2 min.

8
English Français Español
Install the filter in the handspray
hose.
Lightly lubricate the hose o-ring.
Installez le filtre dans le tuyau
flexible.
Lubrifiez le joint torique du
tuyau.
Instale el filtro en la manguera.
Lubrique ligeramente la junta
tórica de la manguera.
Install the handspray.
Tighten the hose nut.
Installez le douchette.
Serrez l'écrou.
Instale la ducha.
Apriete la tuerca de la
manguera.
7
1
2
1
2
8
3
Nr. 10476220
Armaturenfett
Grease

9
Replacement Parts / Pièces détachées / Repuestos
95561000
95049000
95507000
95140000
92730000
96338000
97523000
97735000
96316001
95008000
95498xx0
97209000
97350000
xx = colors / couleurs / acabados
00 = chrome
80 = steel optik
92 = rubbed bronze
95900xx0
95897xx0 - 04215xx0
95898xx0 - 04216xx0

10

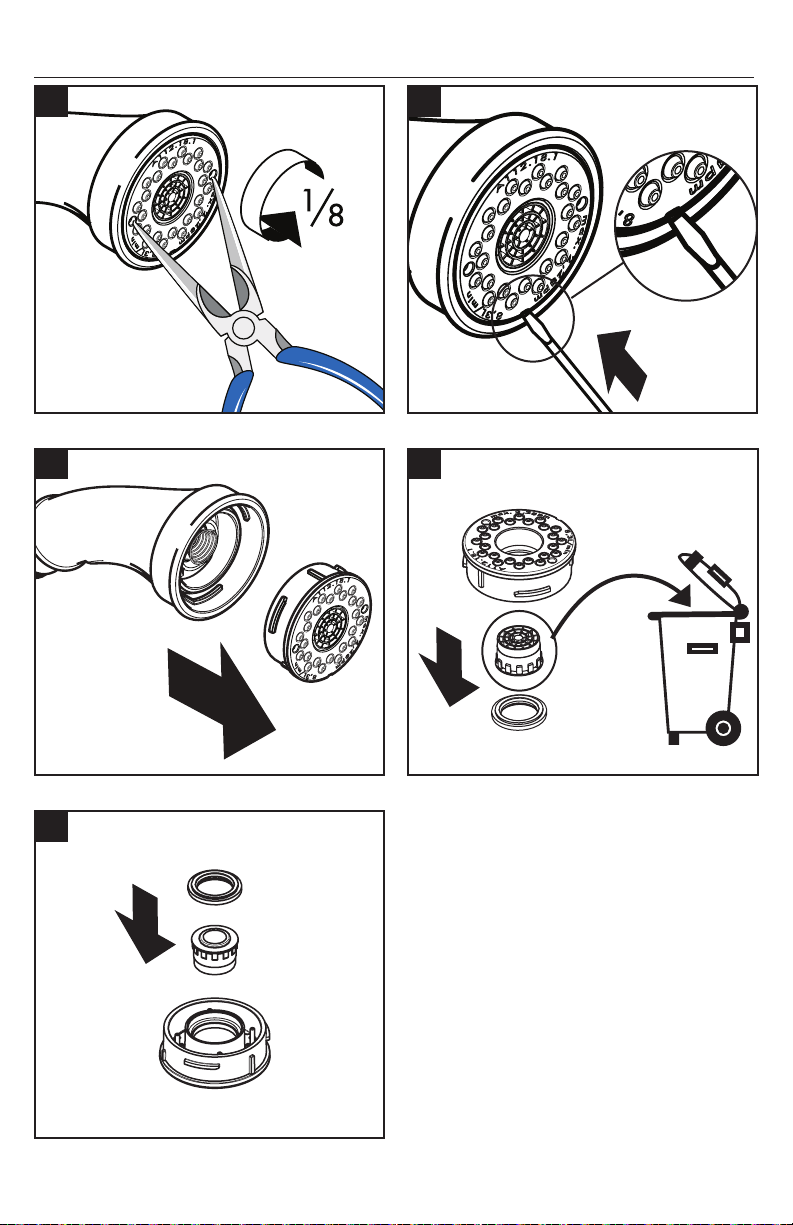

User Instructions / Instructions de service / Manejo

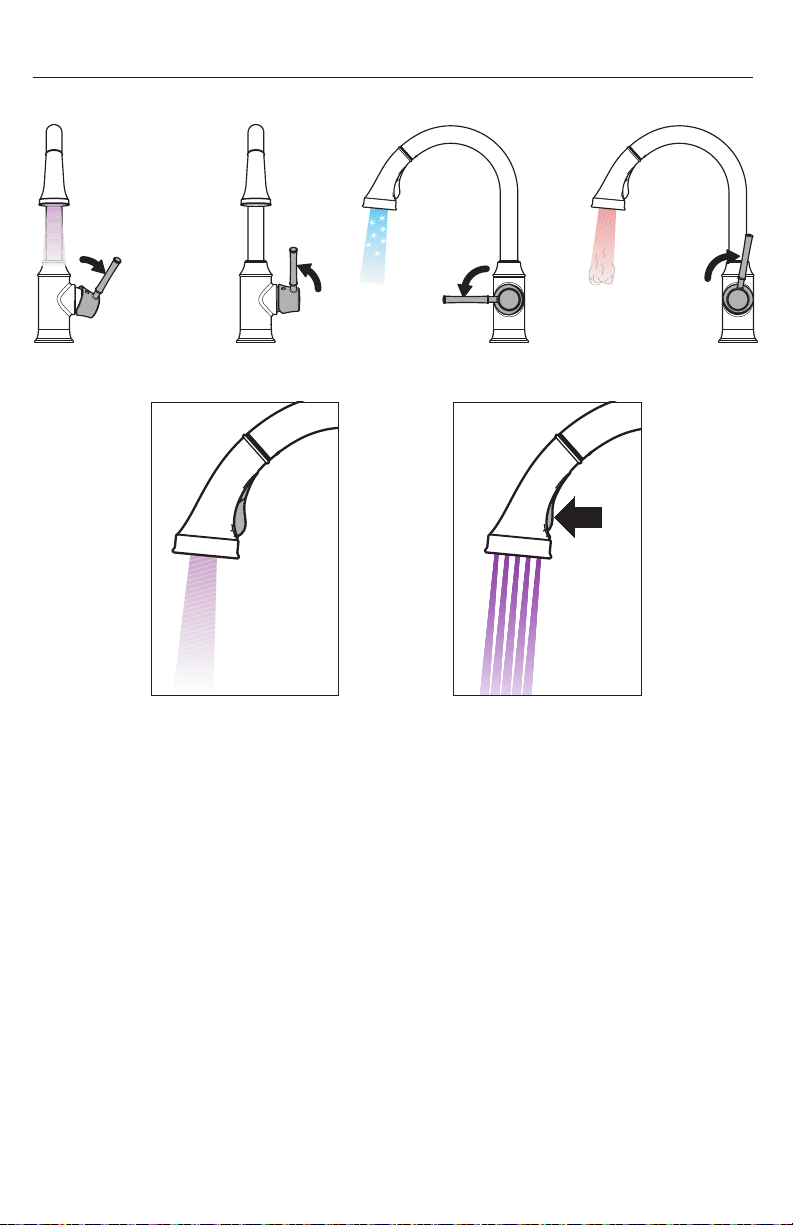

Press the diverter to obtain the
spray mode.
The diverter will reset to stream
mode when the water is turned
off.
Pour activer le mode douchette,
appuyez sur l'inverseur.
Lorsque vous fermez l'eau, le
robinet retourne en mode jet.
Presione el distribuidor para
activar el modo de rociado.
Cierre el paso de agua para
volver al modo de corriente.
on
ouvert
abierto
off
fermé
cerrar
hot
chaud
caliente
cold
froid
frío
